1 MINERVA Elektronikus Térinformatikai Rendszer Budapest XVII. kerület Rákosmente Felhasználói kézikönyv január t e l : 1 ) f a x : ( 1 ) m o b i l : ( 7 0 ) e m a i l : b u d m i n e r v a. h u w e b : w w w. c a s. h u

január t e l : 1 ) 4 3 0 1 7 2 0 f a x : ( 1 ) 4 3 0 1 7 1 9 m o b

2 Bevezetés Ez a kézikönyv a CompArt Stúdió Kft. által, Budapest XVII. Kerület Rákosmente Polgármesteri Hivatala részére fejlesztett térinformációs rendszer kezelői felületét mutatja be. A Magyarországon csak néhány éve előtérbe került térinformatikai publikáció professzionális felhasználásával készült rendszer célja a grafikus és adatbázisban tárolt adatok felhasználóbarát hasznosítása. A MINERVA Térinformatikai rendszer a cégünk által felépített speciális adatstruktúrával, az Önkormányzati döntésfolyamatokhoz szükséges gyors és hatékony alapadatok szolgáltatására - építésigazgatási ügymenet, Önkormányzati vagyonhasznosítás - és a jó döntések előkészítésére hoztuk létre. A rendszer másik arca, az e- önkormányzati rendszerbe illeszkedő, a szolgáltató Önkormányzat a kor technológiai lehetőségeit kihasználó alapelvek alapján alakítottuk ki. A rendszer alapját a központi adatbázisban tárolt adatok és a műszaki tervek, rajzok képezik. Erre az alapra épülnek a rendszer nyilvántartási, adatelérési, adatmanipulációs, tervezési, adminisztrációs és prezentációs szolgáltatásai. A műszaki információs rendszerek célja a rendszerezett adatkezelés, s ez által az idő- és költségmegtakarítás. A számítógéppel segített adminisztráció, a központi adattárolás, a szabványdokumentumok tárolása sok fölösleges papírmunkától kíméli meg a felhasználókat. A belső személyek és az elvégzendő feladatok pontos nyilvántartása fontos lépés a munkaerő-gazdálkodás hatékonyságának növelésére. A meglévő adatok alapján minőségileg új adatok előállítása segít a döntés-előkészítés támogatásában. A kimutatások készítésével nem csak a belső információs rendszer bővül, de a kommunikáció is hatékonyabbá válik.

3 Kliensoldali telepítés A rendszer kliens oldalon telepítést nem igényel. A rendszer indítása tulajdonképpen egy honlap meghívását jelenti, ezt egy Asztalon elhelyezett ikonnal vagy internetes böngészőn keresztül egy másik honlapba beágyazott link-kel szokás a felhasználó számára elérhetővé tenni.

Asztalon elhelyezett ikonnal vagy internetes böngészőn keresztül egy másik

4 Kezelői felület ismertetése A bejelentkező képernyő felépítése: 1. Térkép megjelenítés 2. Fóliakezelő 3. Központi eszköztár 4. Műveletek eszköztár

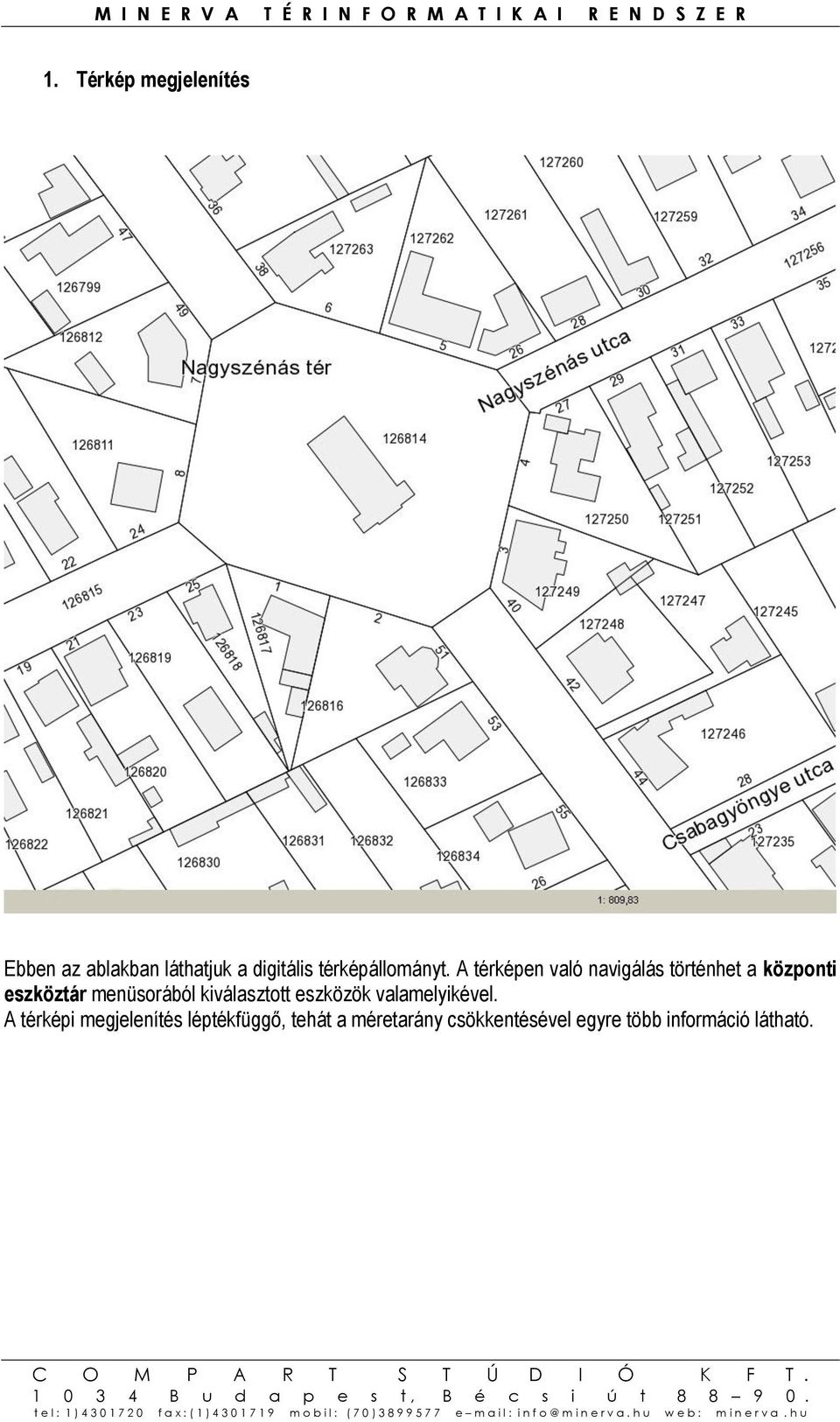

5 1. Térkép megjelenítés Ebben az ablakban láthatjuk a digitális térképállományt. A térképen való navigálás történhet a központi eszköztár menüsorából kiválasztott eszközök valamelyikével. A térképi megjelenítés léptékfüggő, tehát a méretarány csökkentésével egyre több információ látható.

A térképen való navigálás történhet a központi eszköztár menüsorából

6 2. Fóliakezelő Ebben az ablakban jelennek meg a térképen látható fólia rétegek. A térkép jelenleg a következő fóliákat tartalmazza: - Alaptérkép 2008 évi földhivatali alaptérkép alapján - telekhatár - helyrajzi szám - közterületek nevei - házszámok - szintvonalak - Ingatlanok területének mérése - Önkormányzati ingatlanok megjelenítése a földhivatali adatszolgáltatás alapján - Vállalkozások telephelyei - Szintvonalas térkép - Hatályos övezeti terv - Városrészek - Ortofotó 2008 A gombok ki/be pipálásával tudjuk ki/be kapcsolni a fólia rétegeket. A későbbiekben a térképi adatbázis további fóliákkal bővíthető.

nevei - házszámok - szintvonalak - Ingatlanok területének mérése - Önkormányzati ingatlanok megjelenítése a földhivatali adatszolgáltatás alapján -

7 3. Központi Eszköztár Térkép eltolása az egér segítségével. Nagyítás (2x-es automata). Kicsinyítés (0.5x-ös automata). Nagyítás ablakozással. Teljes térképre történő nagyítás. Előző nagyítási állapot visszaállítása. Nagyítás a kiválasztott objektum(ok)ra. Kiválasztási üzemmód aktiválása. Kiválasztás megszüntetése. Bejelentkezés/Kijelentkezés a Minerva rendszerbe. Keresés HRSZ-re, közterület névre és házszámra. Területmérés. Távolságmérés. Az utolsó két pont, illetve az össztávolság értékeit mutatja az aktuális mértékegységben. A Nyomtatás gomb segítségével azonnal elérhetjük a Nyomtatás ablakát és megadhatjuk a térkép méretarányát, a papírméretet, illetve a papír orientációját, valamint a nyomtatás dátumát és ezek után formázva nyomtatóra küldhetjük. Rendelettár megjelenítése.

Keresés HRSZ-re, közterület névre és házszámra. Területmérés. Távolságmérés. Az utolsó két pont, illetve az össztávolság értékeit mutatja az aktuális mértékegységben.

8 4. Műveletek eszköztár A képernyő jobb oldalán található a műveletek eszköztár. - Eszköztár lekapcsoló ikon - Műveletek ikonsor - Bejelentkező modul - Keresésé modul - Területmérés modul - Távolságmérés modul - Nyomtatás modul - Rendelettár modul - Megnyitott modul - Észrevételek küldése - Földhivatali portál link - Útmutató modul

modul - Területmérés modul - Távolságmérés modul - Nyomtatás modul - Rendelettár

9 4.1. Bejelentkező modul A rendszer jelenleg saját jelszókezelő adatbázison keresztül érhető el, de későbbiekben a Polgármesteri Hivatal számítógépeken rendszeresített felhasználó és jelszókezelő rendszeréhez fog csatlakozik. A belépést követően a felhasználóhoz rendelt jogosultsági szint tartalma jelenik meg, prezentálva a hozzáférhető tartalmat. A belépéshez meg kell adni a Felhasználónevet és a jelszót, majd a hitelesítő kódot. A hitelesítő kód beírásánál a kis és nagybetű között a rendszer nem tesz különbséget. A rendszer alapállapotra állítása a kijelentkezésre kattintva történik.

A belépést követően a felhasználóhoz rendelt jogosultsági szint tartalma jelenik meg, prezentálva a hozzáférhető tartalmat.

10 4.2. Helyrajzi szám, utca és házszám szerinti keresés HRSZ: ide kell beírni a keresett helyrajzi számot. A keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk a megtekinteni kívánt telek helyrajzi számát. Közterület neve: ide lehet beírni a keresett utca nevét, majd a keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk a megtekinteni kívánt utcát. H.szám: ide lehet beírni a keresett ház számát, majd a keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk a megtekinteni kívánt épületet.

Közterület neve: ide lehet beírni a keresett utca nevét, majd a keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk

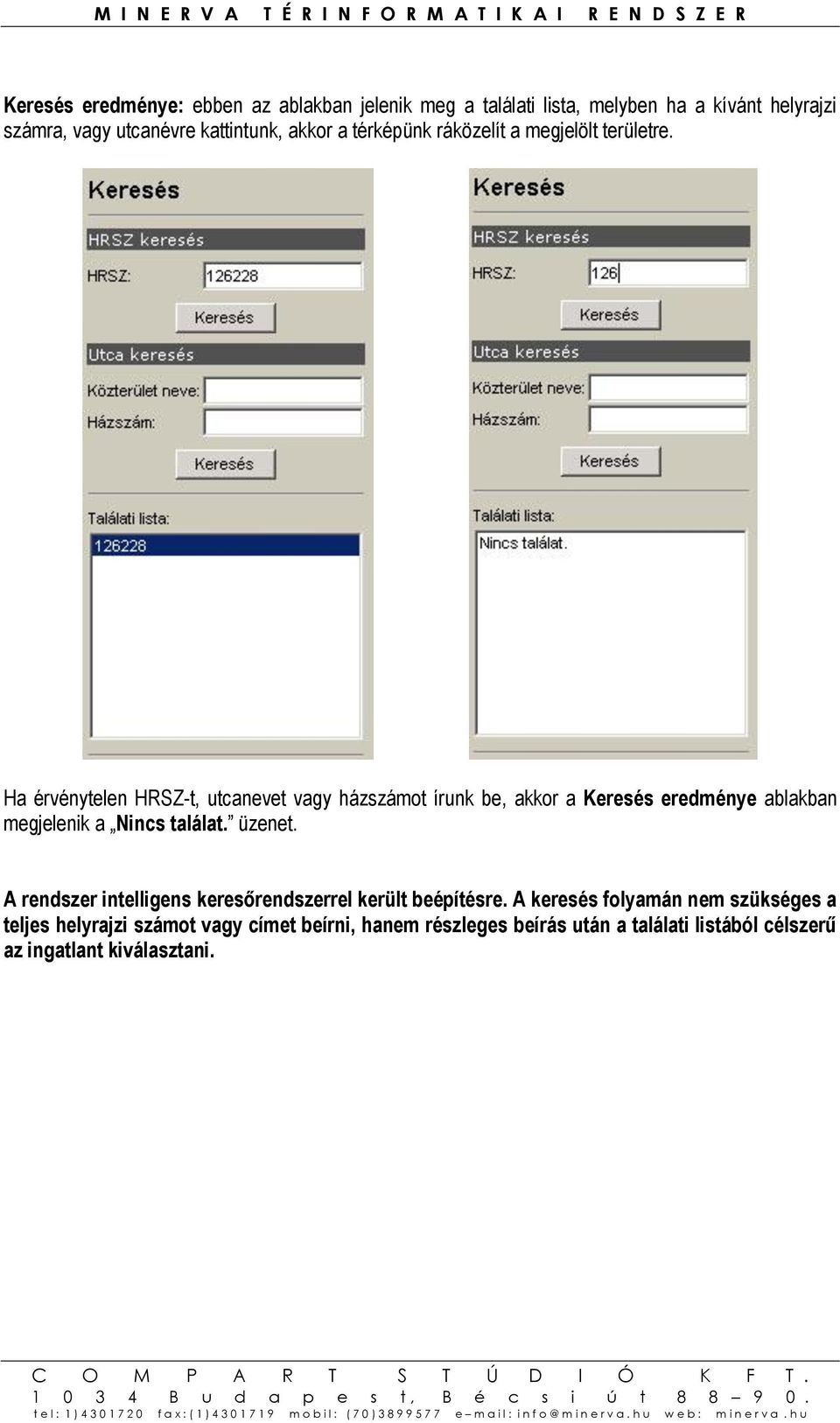

11 Keresés eredménye: ebben az ablakban jelenik meg a találati lista, melyben ha a kívánt helyrajzi számra, vagy utcanévre kattintunk, akkor a térképünk ráközelít a megjelölt területre. Ha érvénytelen HRSZ-t, utcanevet vagy házszámot írunk be, akkor a Keresés eredménye ablakban megjelenik a Nincs találat. üzenet. A rendszer intelligens keresőrendszerrel került beépítésre. A keresés folyamán nem szükséges a teljes helyrajzi számot vagy címet beírni, hanem részleges beírás után a találati listából célszerű az ingatlant kiválasztani.

Ha érvénytelen HRSZ-t, utcanevet vagy házszámot írunk be, akkor a Keresés eredménye ablakban megjelenik a Nincs találat. üzenet.

12 4.3. Ingatlan és épület területének mérése A kijelölt objektum területe a számít gomb megnyomása után megjelenik az Objektum területe [m 2 ] ablakban. Több objektum együttes kijelölése esetén az objektumok összesített területe jelenik meg. A Területi elem hozzáadása menüpont alatt, a rajzol ikonnal lehetőség van tetszőleges területi elem rajzolására. Rajzolás menete során meg kell adni a kívánt objektum törési pontjai. A rajzolás befejezése a CTRL+kattintással történik.

Több objektum együttes kijelölése esetén az objektumok összesített területe jelenik meg.

13 4.4. Távolságmérés Távolságmérés ikon aktiválása után a kijelölt távolság mérete megjelenik a monitor jobb oldalán található Távolság mérése ablakban.

14 4.5. Nyomtatás Nyomtatás menete: Állítsa be a kívánt térképkivágatot a képernyőn, majd írja be a kívánt méretarányt és kattintson a >> ikonra. Állítsa be a papírméretet, majd kattintson a Nyomtat ikonra. A nyomtatási kép megjelenik egy felugró ablakban, melyet a böngésző nyomtatás funkciójával a nyomtató kiválasztása után kinyomtathat. A rendszer jelenleg az A4 és A3-as papírméretet támogatja.

Állítsa be a papírméretet, majd kattintson a Nyomtat ikonra.

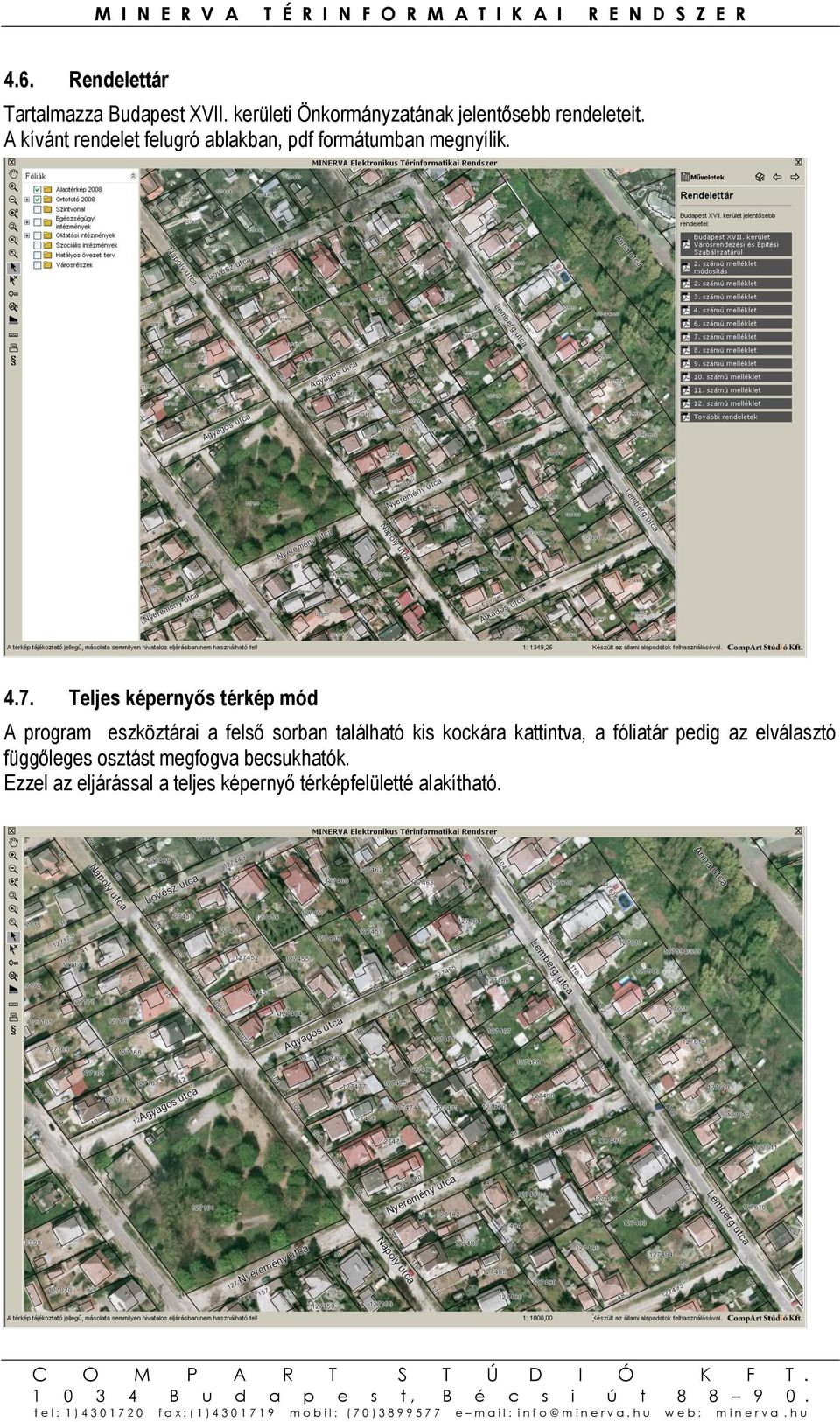

15 4.6. Rendelettár Tartalmazza Budapest XVII. kerületi Önkormányzatának jelentősebb rendeleteit. A kívánt rendelet felugró ablakban, pdf formátumban megnyílik Teljes képernyős térkép mód A program eszköztárai a felső sorban található kis kockára kattintva, a fóliatár pedig az elválasztó függőleges osztást megfogva becsukhatók. Ezzel az eljárással a teljes képernyő térképfelületté alakítható.

Teljes képernyős térkép mód A program eszköztárai a felső sorban található kis kockára kattintva, a

16 Jelenleg feltöltött tartalom ismertetése Digitális alaptérkép A program alapadata a hivatalos földhivatali digitális alaptérkép. A megjelenítés méretfüggő, tehát a nagyítással arányos a megjelenített tartalom.

17 Szintvonalas térkép Méteres felbontású szintvonalas térkép, melynek 5 méteres szintjei magassági értékkel jelöltek. Hatályos övezeti terv A rendszer tömbökre lebontva képes megjeleníteni az adott tömb hatályos övezeti besorolását.

18 2008 évi ortofotók A fekete vonallal jelölt hivatalos földhivatali alaptérkép az ingatlan jogi állapotát mutatja, míg az ortofotó a természetbelit. A mellékelt ábrán jól megfigyelhető a közterület elkerítése, elbirtoklása.

mutatja, míg az ortofotó a természetbelit.

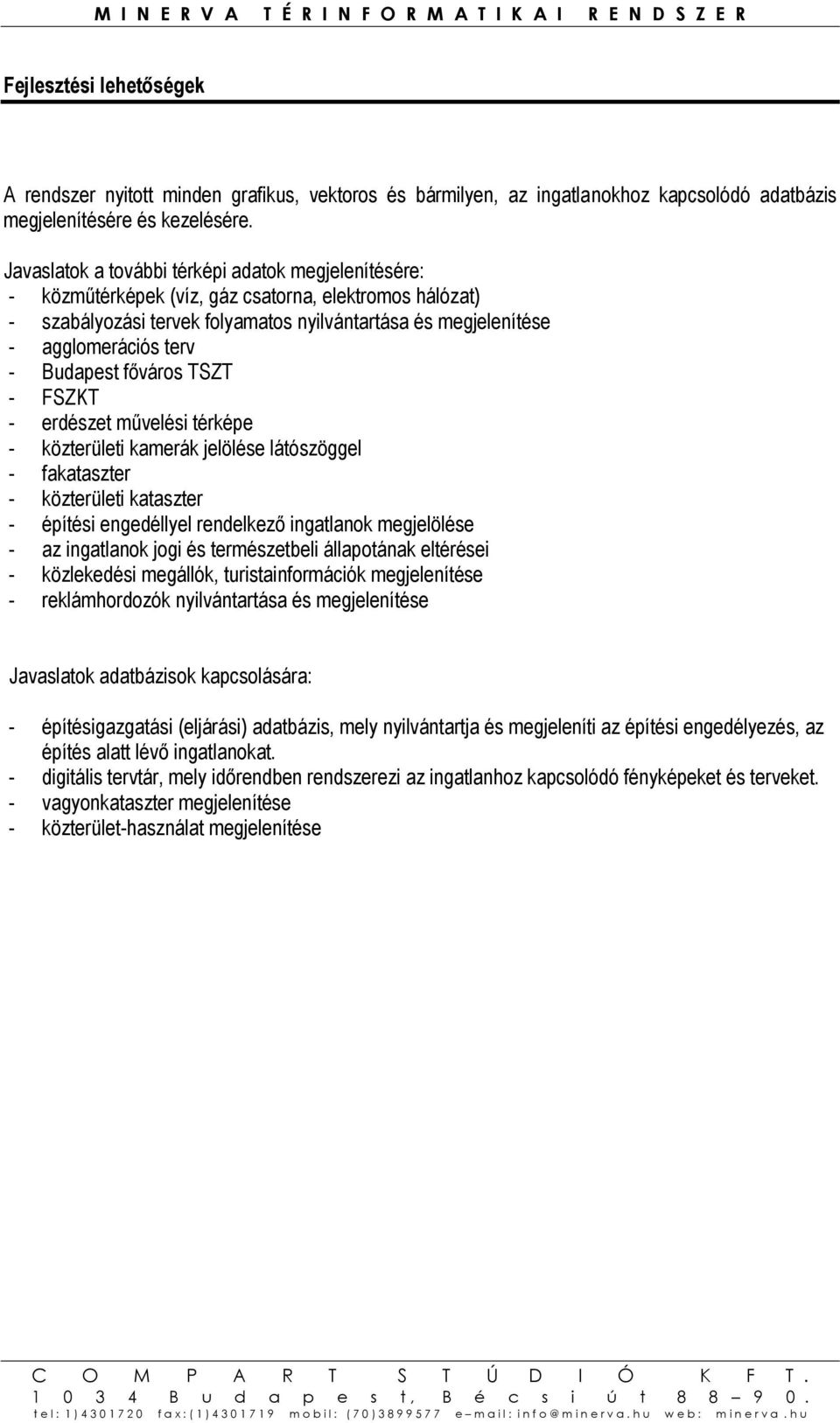

19 Fejlesztési lehetőségek A rendszer nyitott minden grafikus, vektoros és bármilyen, az ingatlanokhoz kapcsolódó adatbázis megjelenítésére és kezelésére. Javaslatok a további térképi adatok megjelenítésére: - közműtérképek (víz, gáz csatorna, elektromos hálózat) - szabályozási tervek folyamatos nyilvántartása és megjelenítése - agglomerációs terv - Budapest főváros TSZT - FSZKT - erdészet művelési térképe - közterületi kamerák jelölése látószöggel - fakataszter - közterületi kataszter - építési engedéllyel rendelkező ingatlanok megjelölése - az ingatlanok jogi és természetbeli állapotának eltérései - közlekedési megállók, turistainformációk megjelenítése - reklámhordozók nyilvántartása és megjelenítése Javaslatok adatbázisok kapcsolására: - építésigazgatási (eljárási) adatbázis, mely nyilvántartja és megjeleníti az építési engedélyezés, az építés alatt lévő ingatlanokat. - digitális tervtár, mely időrendben rendszerezi az ingatlanhoz kapcsolódó fényképeket és terveket. - vagyonkataszter megjelenítése - közterület-használat megjelenítése

Budapest főváros TSZT - FSZKT - erdészet művelési térképe - közterületi kamerák jelölése látószöggel - fakataszter - közterületi kataszter - építési engedéllyel rendelkező ingatlanok megjelölése - az
