1 FELHASZNÁLÓI KÉZIKÖNYV BEVEZETÉS, ELSŐ LÉPÉSEK SZOFTVERKÖVETELMÉNYEK A térinformatikai rendszer kezelőfelülete MapGuide Open Source programon alapul. A rendszer használathoz Microsoft Internet Explorer 7.0+, Mozilla Firefox 3.5+ vagy Google Chrome böngészőre van szükség. A rendszer használata közben a grafikus felbontás legalább 1024x768, a fontok mérete legalább 10 képpont legyen. A KEZELŐI FELÜLET ELINDÍTÁSA A rendszer elindításához a böngészőt kell megnyitni, majd a Cím mezőbe a rendszer kezdőlapjának címét begépelni. A pontos címet kérje a rendszergazdától. Meridiánon belül: Internetről: címet kell megadni BEJELENTKEZÉS, REGISZTRÁCIÓ A térinformatikai rendszer kezdő felületén egy Internetes alaptérképet látunk. Ezen a legalapvetőbb funkciókat (navigáció, keresés, terület és távolságmérés, nyomtatás, réteg ki és bekapcsolása) ki lehet próbálni már anélkül, hogy bejelentkeznénk a rendszerbe. Ahogy a térképen megjelenő felirat is tájékoztat bennünket a teljes térkép eléréséhez és modulok használatához a képernyő jobb oldalán található Bejelentkező felületen be kell jelentkezni. Ehhez adjuk meg a felhasználói nevet és a hozzá tartozó jelszót, majd nyomjuk meg a Bejelentkezés gombot. A rendszer a felhasználói név alapján eldönti azt, hogy milyen jogokkal (milyen modulokat látunk és milyen funkciókat érhetünk el) lépünk be a térinformatikai rendszerbe.

2 Ha nem rendelkezünk felhasználó névvel, akkor jelezzük azt a rendszergazdáknak. A regis ztrációhoz kérjük adja meg a következő adatokat: Felhasználó név e mail cím Vezetéknév Keresztnév Vállalat Osztály/csoport Beosztás A belépéshez szükséges jelszót a rendszergazda küldi el, amit bejelentkezés után meg lehet változtatni. A rendszer belépést követően a következő nyitókép fogad bennünket:

3 A nyitólap három részre tagolható. Középen, baloldalra igazítva található a vektoros térképet megjelenítő Grafikus ablak (1). Felette helyezkedik el vékony csíkban a térkép navigálására szolgáló Központi Eszköztár (2), jobbra pedig a modulokat kezelő feladatok ellátására szolgáló speciálisan testreszabott Feladatok munkaterület (3). M egjegyzés: A teljes funkcionalitású térkép csak bejelentkezés után jelenik meg. FELHASZNÁLÓI ADATOK ÉS JELSZÓ ÉS MÓDOSÍTÁSA A felhasználóknak lehetőségük van adataik és jelszavuk módosítására. Ehhez a Bejelentkező modulban a felhasználónév melletti felhasználónév linkre kell kattintani. A megjelenő ablakban az adatokat a regisztrációhoz hasonlóan ki kell töltetni, beírni az ellenőrző kódot, majd nyomjuk meg a Módosítás gombot. TÉRKÉP MEGJELENÍTŐ TERÜLET A térkép megjelenítő keretben rétegenként csoportosítva, tematikusan kiszínezve találjuk a térképeket, rajzokat. A rétegkezelő segítségével (bal oldalt) ki és bekapcsolhatjuk a térkép egyes rétegeit (pipa ki be kapcsolása a réteg neve előtt), továbbá megjeleníthetjük, illetve elrejthetjük a réteg csoportok tagjait (dupla kattintás a csoport nevére). Ennek a sávnak a mérete tetszőleges léptékben változtatható, ha a térkép és a rétegsáv közötti vonal fölé állunk és a bal egér gombot lent tartva az egeret balra, illetve jobbra mozgatjuk. 3

4 A térkép színezésének és tematizálásának megváltoztatására ezen a felületen nincs lehetőség, ezt csak az Autodesk MapGuide Studio (Térképkarbantartó) szoftverrel végezhetik el a rendszergazdák. Amennyiben ilyen problémája van a rendszerrel kapcsolatosan, használja a képernyő tetején elhelyezkedő Hibabejelentés opciót. INFORMÁCIÓK AZ ÁLLAPOTSORBAN A térkép alatti állapotsorban az alábbi információk jelennek (jelenhetnek) meg: Aktuális koordináták EOV koordináta rendszerben: Kijelölt objektumok száma: Térkép aktuális lépték: A térkép lépték itt változtatható. Csak annyit kell tennünk, hogy bele kell kattintani a léptéket tartalmazó ablakba a státuszsoron és be kell írni az új léptéket. Figyelem csak egyetlen számot kell beírni. Az 1: előtagot nem, ezzel a program automatikusan kiegészíti a beírt számot. Enter megnyomást követően a rendszer elvégzi a léptékezést. Térkép mérete: 4

5 KÖZPONTI ESZKÖZTÁR A Grafikus ablak térkép megjelenítő felülete felett elhelyezkedő Központi Eszköztár segítségével a térképen leggyakoribb műveleteket (navigáció, nyomtatás, kijelölés, stb.) végezhetjük el. Kezdeti Térkép Nézet Előző nagyítási állapot visszaállítása. Következő nézet visszaállítása Térkép nagyítása ablakozással Nagyítás 2x es léptékkel Nagyítás 0.5x ös léptékkel Nagyítás a kiválasztott objektum(ok)ra Kiválasztási üzemmód aktiválása. Kiválasztás megszüntetése. Térkép eltolása tetszőleges irányba Távolságmérés. Az utolsó két pont, illetve az össztávolság értékeit mutatja az aktuális mértékegységben. Az eredmények a jobb oldalon található sávban jelennek meg. Itt található egy rövid súgó is a funkció használatáról. Területmérés modul indítása. Részleteket lásd később. Felhasználói kézikönyv. Beléptető. Keresés modul elindítása. Részleteket lásd később. Keresés adatok között. Hiba bejelentés és regisztráció. ( cím) A feladat lap bezárása (nagyobb térképi nézetre történő váltás) Visszaugrik a kezdőlapra. Esetünkben ez a Bejelentkező modult jelenti Előző művelet végrehajtása a Feladatok területen Következő művelet végrehajtása a Feladatok területen A különböző modulok közötti váltásra szolgáló legördülő menü 5

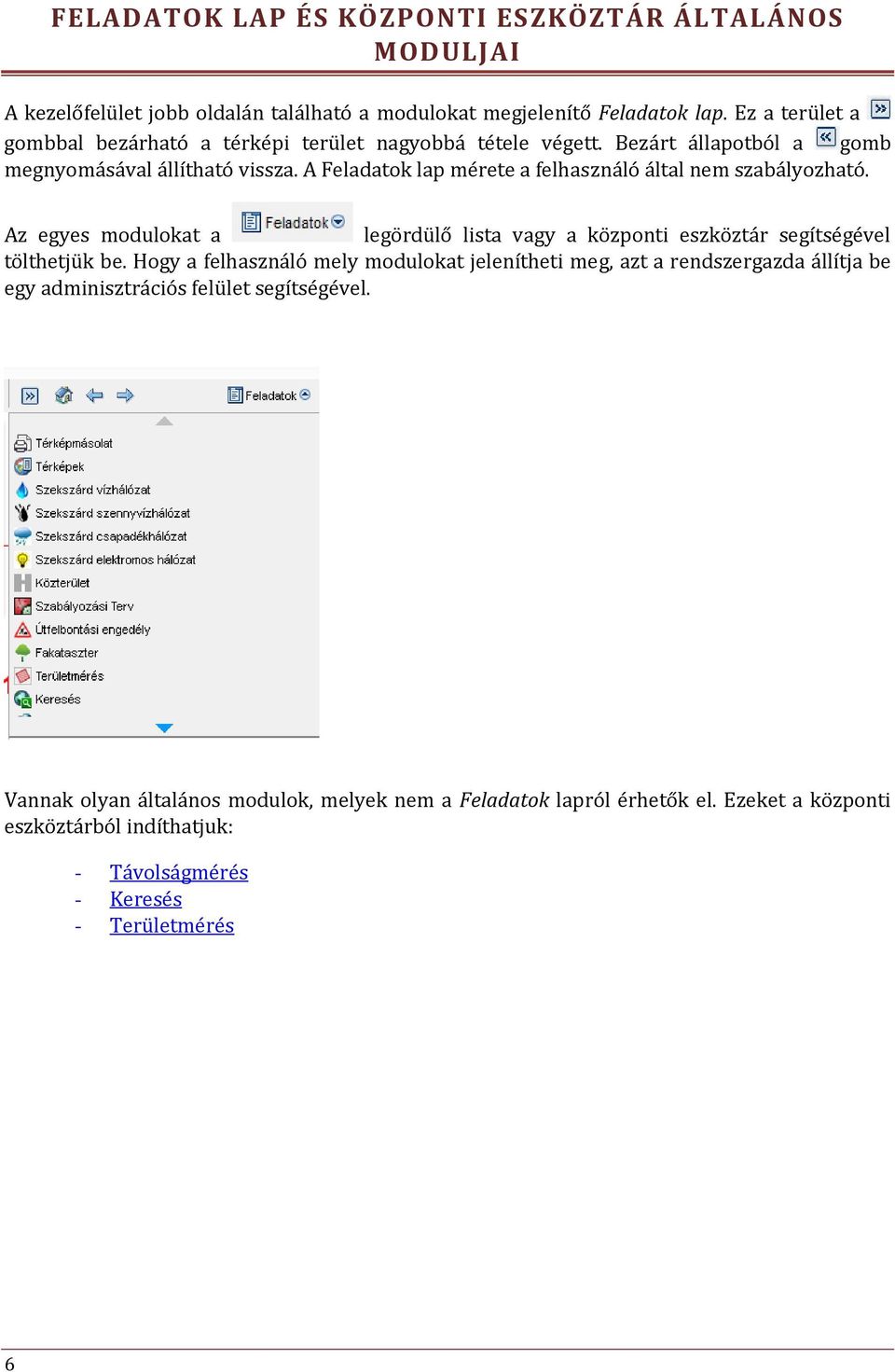

6 FELADATOK LAP ÉS KÖZPONTI ESZKÖZTÁR ÁLTALÁNOS MODULJAI A kezelőfelület jobb oldalán található a modulokat megjelenítő Feladatok lap. Ez a terület a gombbal bezárható a térképi terület nagyobbá tétele végett. Bezárt állapotból a gomb megnyomásával állítható vissza. A Feladatok lap mérete a felhasználó által nem szabályozható. Az egyes modulokat a legördülő lista vagy a központi eszköztár segítségével tölthetjük be. Hogy a felhasználó mely modulokat jelenítheti meg, azt a rendszergazda állítja be egy adminisztrációs felület segítségével. Vannak olyan általános modulok, melyek nem a Feladatok lapról érhetők el. Ezeket a központi eszköztárból indíthatjuk: - Távolságméré s - Keresés - Területmérés 6

7 KERESÉS MODUL A Keresés modul segítségével helyrajzi számokat (HRSZ) és közterületi címeket kereshetünk meg. A modul betöltéséhez kattintsunk a Központi eszköztár Keresés gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Keresés modul. Az közterület címére történő kereséshez írjuk be a Közterület neve, illetve házszám felirat után megjelenő mezőben a keresendő kifejezést, majd nyomjuk meg az alatt elhelyezkedő Keresés gombot. A találati listában megjelenik, illetve megjelennek az eredmények. Ha az eredmények közül bármelyik feliratra kattintunk, akkor a rendszer oda is navigál. Ha egy konkrét helyrajzi számra akarunk keresni, akkor a HRSZ keresés mezőt kell használni. A keresett HRSZ t itt a lehető legpontosabban kell megadni. A HRSZ keresés során létrejött eredmények egy konkrét földrészletet jelölnek ki és arra is navigálnak a földrészlet nagyságának függvényében meghatározott léptékben. 7

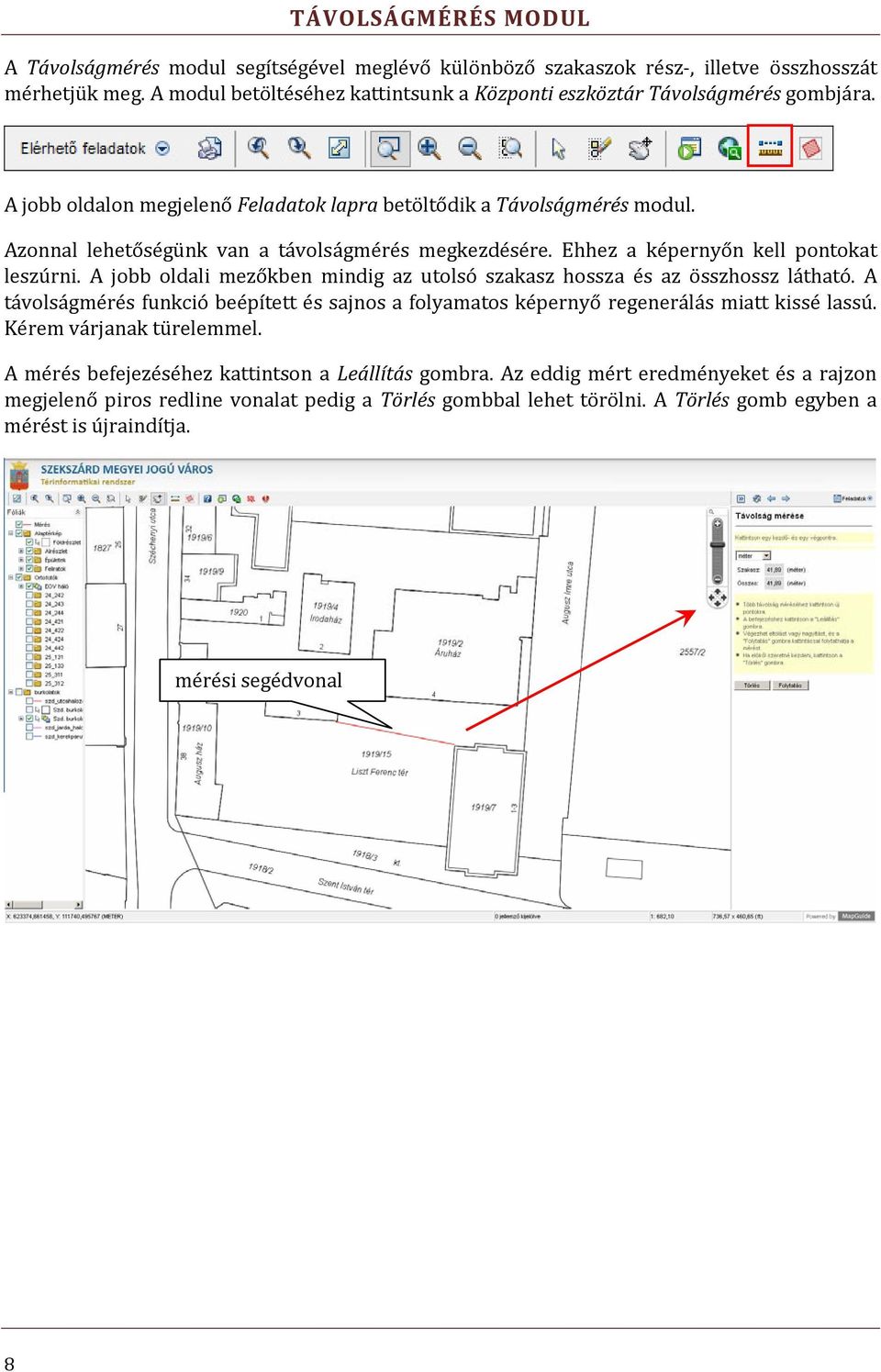

8 TÁVOLSÁGMÉRÉS MODUL A Távolságmérés modul segítségével meglévő különböző szakaszok rész, illetve összhosszát mérhetjük meg. A modul betöltéséhez kattintsunk a Központi eszköztár Távolságmérés gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Távolságméré s modul. Azonnal lehetőségünk van a távolságmérés megkezdésére. Ehhez a képernyőn kell pontokat leszúrni. A jobb oldali mezőkben mindig az utolsó szakasz hossza és az összhossz látható. A távolságmérés funkció beépített és sajnos a folyamatos képernyő regenerálás miatt kissé lassú. Kérem várjanak türelemmel. A mérés befejezéséhez kattintson a Leállítás gombra. Az eddig mért eredményeket és a rajzon megjelenő piros redline vonalat pedig a Törlés gombbal lehet törölni. A Törlés gomb egyben a mérést is újraindítja. mérési segédvonal 8

9 TERÜLETMÉRÉS MODUL A Területmérés modul segítségével meglévő és egyénileg rajzolt objektumok területét számíthatjuk ki. A modul betöltéséhez kattintsunk a Központi eszköztár Területmérés gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Területmérés modul. Meglévő objektumok (pl. Földrészletek, parkok egyes objektumainak) területének kiszámításához először is ki kell jelölni az objektumokat a térképen. Nem csak egy, hanem több objektum kijelölése is megengedett. A több objektumot a Windowsból ismert megoldásokhoz hasonlóan ablakozással (objektumok beablakozása) vagy a Shift gomb lent tartása mellett jelölhetünk ki. A kijelölést követően nincs más teendő, mint nyomjuk meg a modul alsó részén elhelyezkedő Számít gombot. Az eredmény a Számít gomb alatt jelenik meg. Rajzolt terület Kijelölt a földrészletek Abban az esetben, ha saját, általunk megrajzolt területet szeretnénk kiszámítani, a Területmérés modul középső részén megtalálható Rajzol gombbal először meg kell rajzolni a kívánt területet. A rajzoláshoz érdemes a körbehatárolandó területre ránagyítani, mert a web es felületen természetesen annak egyszerűsége végett pontos végpontokat, metszéspontokat nem lehet elkapni. A terület töréspontjait folyamatos kattintással határozhatjuk meg, az utolsó pont leszúrásakor a CTRL gombot (Google Chrome böngésző esetén Shift gombot) nyomva kell tartani. A létrejött terület sraffozott felületként jelenik meg. A terület kijelölését követően a fentiekben ismert módszerrel a terület meghatározható. A Fólia törlése gomb kitörli az általunk rajzolt objektumok fóliáját. 9

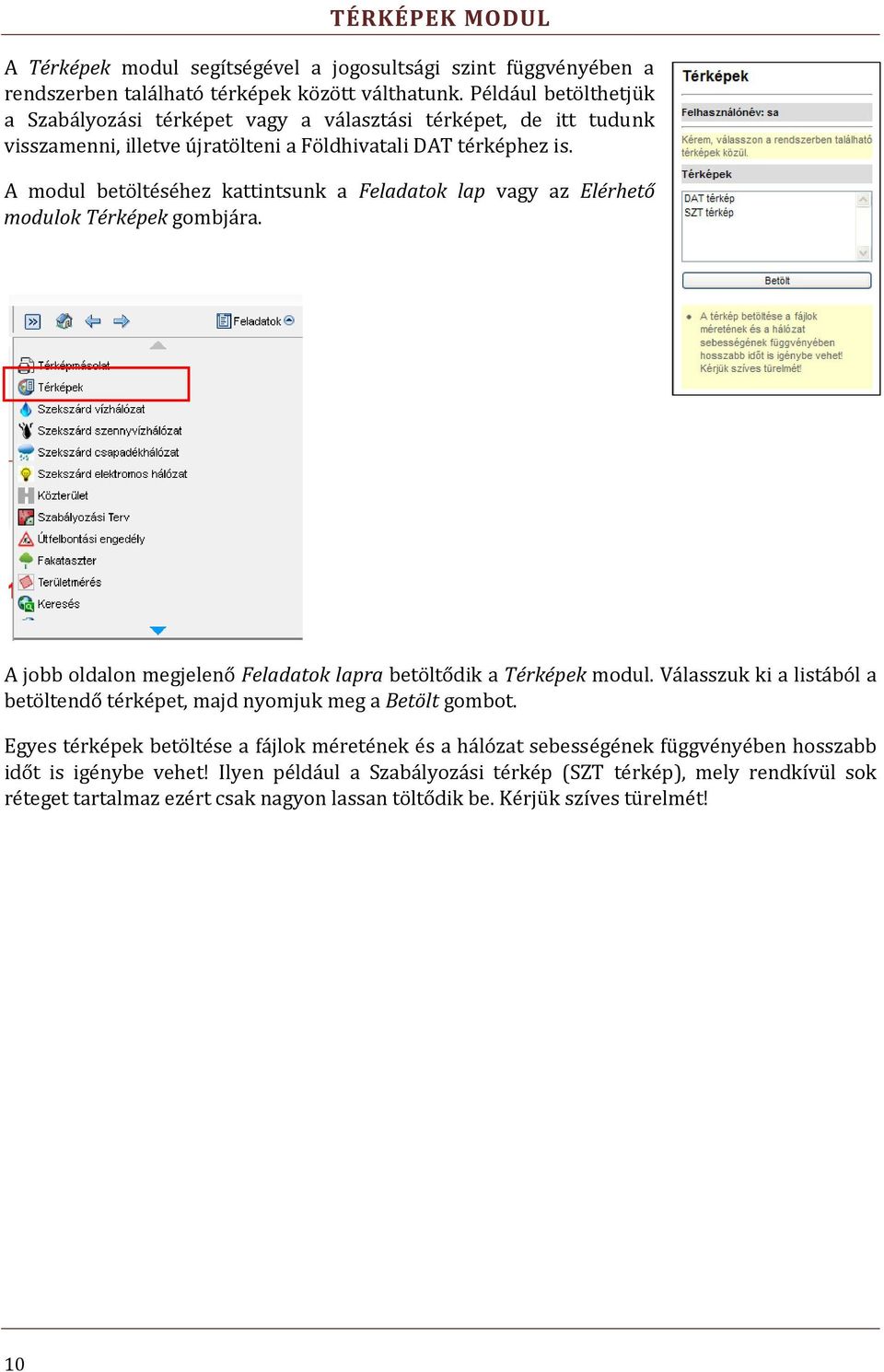

10 TÉRKÉPEK MODUL A Térképek modul segítségével a jogosultsági szint függvényében a rendszerben található térképek között válthatunk. Például betölthetjük a Szabályozási térképet vagy a választási térképet, de itt tudunk visszamenni, illetve újratölteni a Földhivatali DAT térképhez is. A modul betöltéséhez kattintsunk a Feladatok lap vagy az Elérhető modulok Térképek gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Térképek modul. Válasszuk ki a listából a betöltendő térképet, majd nyomjuk meg a Betölt gombot. Egyes térképek betöltése a fájlok méretének és a hálózat sebességének függvényében hosszabb időt is igénybe vehet! Ilyen például a Szabályozási térkép (SZT térkép), mely rendkívül sok réteget tartalmaz ezért csak nagyon lassan töltődik be. Kérjük szíves türelmét! 10

11 DWF NYOMTATÁS (VEKTOROS NYOMTATÁS) A D WF nyomtatás modul betöltéséhez kattintsunk a Feladatok lap DWF nyomtatás almenüjére. A DWF nyomtatás funkció VEKTOROS rajzot állít elő, amely sokkal pontosabb és szebb nyomtatást tesz lehetővé. Mindemellett lehetőség van a végleges nyomtatás előtt az egyes rétegek ki és bekapcsolására is. A jobb oldalon megjelenő Feladatok lapra betöltődik a DWF nyomtatás modul. FIGYELEM! A DWF nyomtatás modul működéséhez elengedetlenül szükséges a számítógépre feltelepíteni az Autodesk Design review program legalább 2011 es verzióját. A pro gram letölthető az Autodesk hivatalos honlapjáról: download Ha Ön nem rendelkezik rendszergazdai jogokkal, kérem lépjen kapcsolatba rendszergazdájával a telepítéshez. 11

12 A modulban állítsuk be a kívánt léptéket (csak a léptékszám kell, az 1: tag nem!), majd nyomjuk meg a >> gombot. Ekkor a program a kívánt léptékre állítja a térképet. Adhatunk címet a nyomtatásnak és beállíthatjuk azt, hogy kívánunk e a nyomtatási képen jelmagyarázatot, északjelet, url t vagy dátum idő mezőt szerepeltetni. A papírméret/orientáció mező alatt kiválaszthatjuk, hogy milyen méretű papírra (A0, A1, A2, A3, A4), illetve milyen orientációban (fekvő/álló) ál lítsa elő a program a nyomtatási lapot. A beállítások végeztével nyomjuk meg az E plot gombot. A program megnyitja az Autodesk Design Review programot és megjeleníti a térképet. A DWF nyomtatás funkció VEKTOROS rajzot állít elő, amely sokkal pontosabb és szebb nyomtatást tesz lehetővé. Mindemellett lehetőség van nyomtatás előtt az egyes rétegek ki és bekapcsolására is. A nyomtatás az Autodesk Design Review program tetején elhelyezkedő Print gombbal indítható el. 12

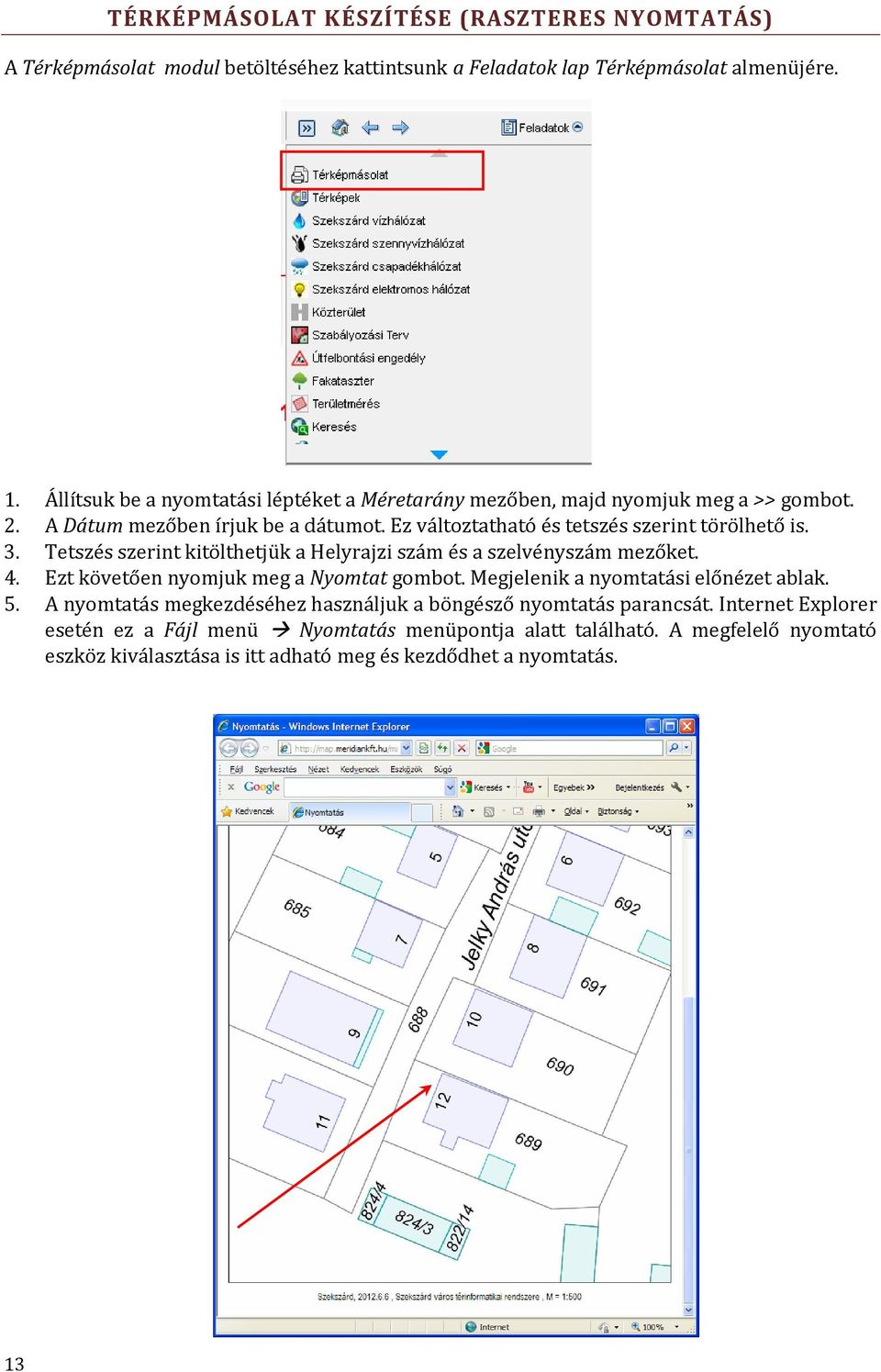

13 TÉRKÉPM ÁSOLAT KÉSZÍTÉSE (RASZTERES NYOMTATÁS) A Térképmásolat modul betöltéséhez kattintsunk a Feladatok lap Térképmásolat almenüjére. 1. Állítsuk be a nyomtatási léptéket a Méretarány mezőben, majd nyomjuk meg a >> gombot. 2. A Dátum mezőben írjuk be a d átumot. Ez változtatható és tetszés szerint törölhető is. 3. Tetszés szerint kitölthetjük a Helyrajzi szám és a szelvényszám mezőket. 4. Ezt követően nyomjuk meg a Nyomtat gombot. Megjelenik a nyomtatási előnézet ablak. 5. A nyomtatás megkezdéséhez használjuk a böngésző nyomtatás parancsát. Internet Explorer esetén ez a Fájl menü Nyomtatás menüpontja alatt található. A megfelelő nyomtató eszköz kiválasztása is itt adható meg és kezdődhet a nyomtatás. 13

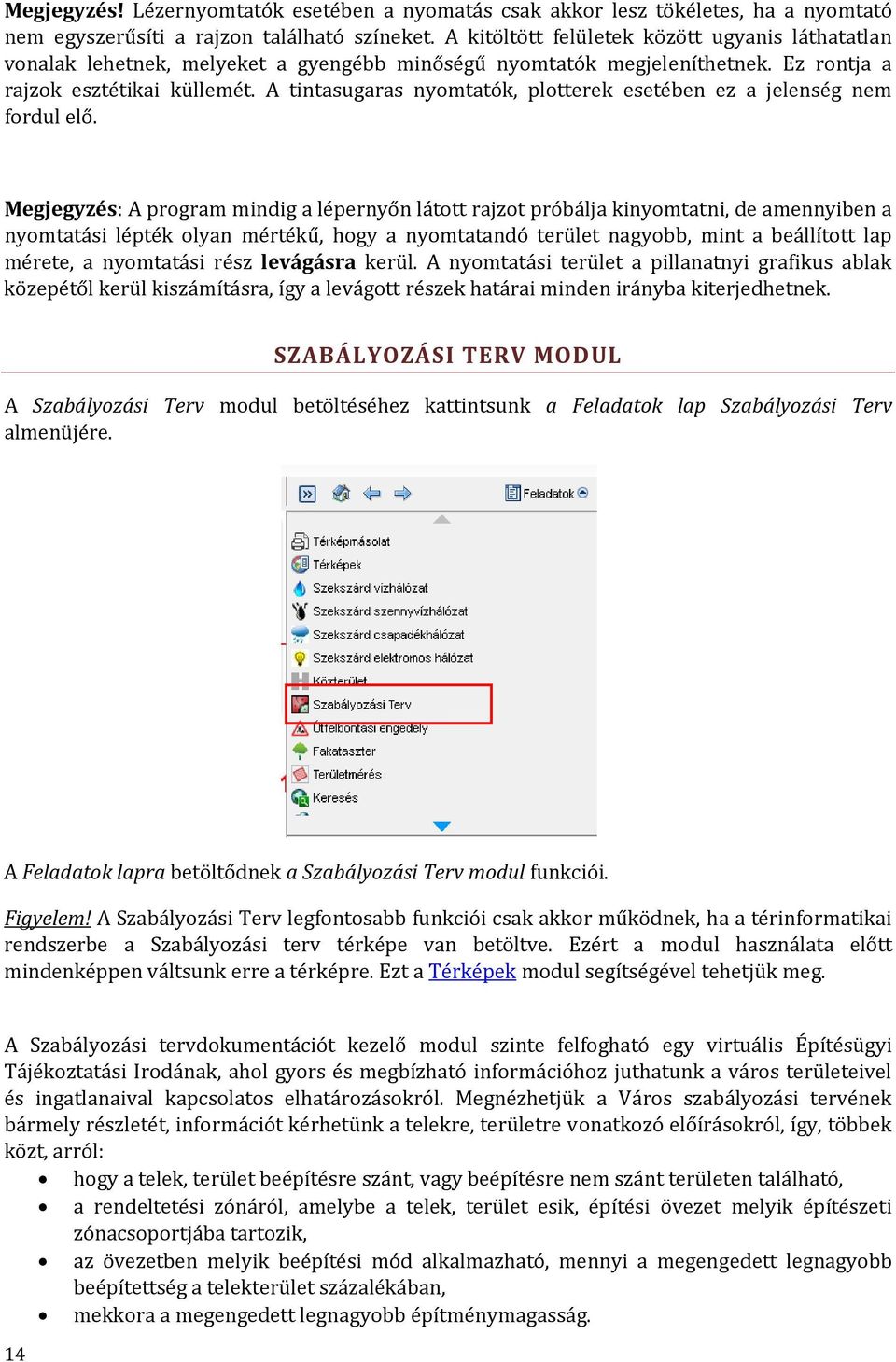

14 Megjegyzés! Lézernyomtatók esetében a nyomatás csak akkor lesz tökéletes, ha a nyomtató nem egyszerűsíti a rajzon található színeket. A kitöltött felületek között ugyanis láthatatlan vonalak lehetnek, melyeket a gyengébb minőségű nyomtatók megjeleníthetnek. Ez rontja a rajzok esztétikai küllemét. A tintasugaras nyomtatók, plotterek esetében ez a jelenség nem fordul elő. Megjegyzés: A program mindig a lépernyőn látott rajzot próbálja kinyomtatni, de amennyiben a nyomtatási lépték olyan mértékű, hogy a nyomtatandó terület nagyobb, mint a beállított lap mérete, a nyomtatási rész levágásra kerül. A nyomtatási terület a pillanatnyi grafikus ablak közepétől kerül kiszámításra, így a levágott részek határai minden irányba kiterjedhetnek. SZABÁLYOZÁSI TERV MODUL A Szabályozási Terv modul betöltéséhez kattintsunk a Feladatok lap Szabályozási Terv almenüjére. A Feladatok lapra betöltődnek a Szabályozási Terv modul funkciói. Figyelem! A Szabályozási Terv legfontosabb funkciói csak akkor működnek, ha a térinformatikai rendszerbe a Szabályozási terv térképe van betöltve. Ezért a modul használata előtt mindenképpen váltsunk erre a térképre. Ezt a Térképek modul segítségével tehetjük meg. A Szabályozási tervdokumentációt kezelő modul szinte felfogható egy virtuális Építésügyi Tájékoztatási Irodának, ahol gyors és megbízható információhoz juthatunk a város területeivel és ingatlanaival kapcsolatos elhatározásokról. Megnézhetjük a Város szabályozási tervének bármely részletét, információt kérhetünk a telekre, területre vonatkozó előírásokról, így, többek közt, arról: hogy a telek, terület beépítésre szánt, vagy beépítésre nem szán t területen található, a rendeltetési zónáról, amelybe a telek, terület esik, építési övezet melyik építészeti zónacsoportjába tartozik, az övezetben melyik beépítési mód alkalmazható, mennyi a megengedett legnagyobb beépítettség a telekterület százalékában, mekkora a megengedett legnagyobb építménymagasság. 14

15 de arról is, hogy például a terven szereplő határvonalak, vonalak milyen értelemben és mértékben befolyásolják a telek, terület felhasználását. 1. Jelöljünk ki vagy a Keresés modul segítségével keressük meg a kívánt Helyrajzi számot. 2. Nyomjuk meg a Szabályozási Terv modul Területfelhasználási egységek övezeti előírásai g ombját. Egy külön ablakban megjelenik a HRSZ hez tartozó övezeti előírás. 3. További információk, jelmagyarázatok az alábbi linkek segítségével tekinthetők meg: HÉSZ
