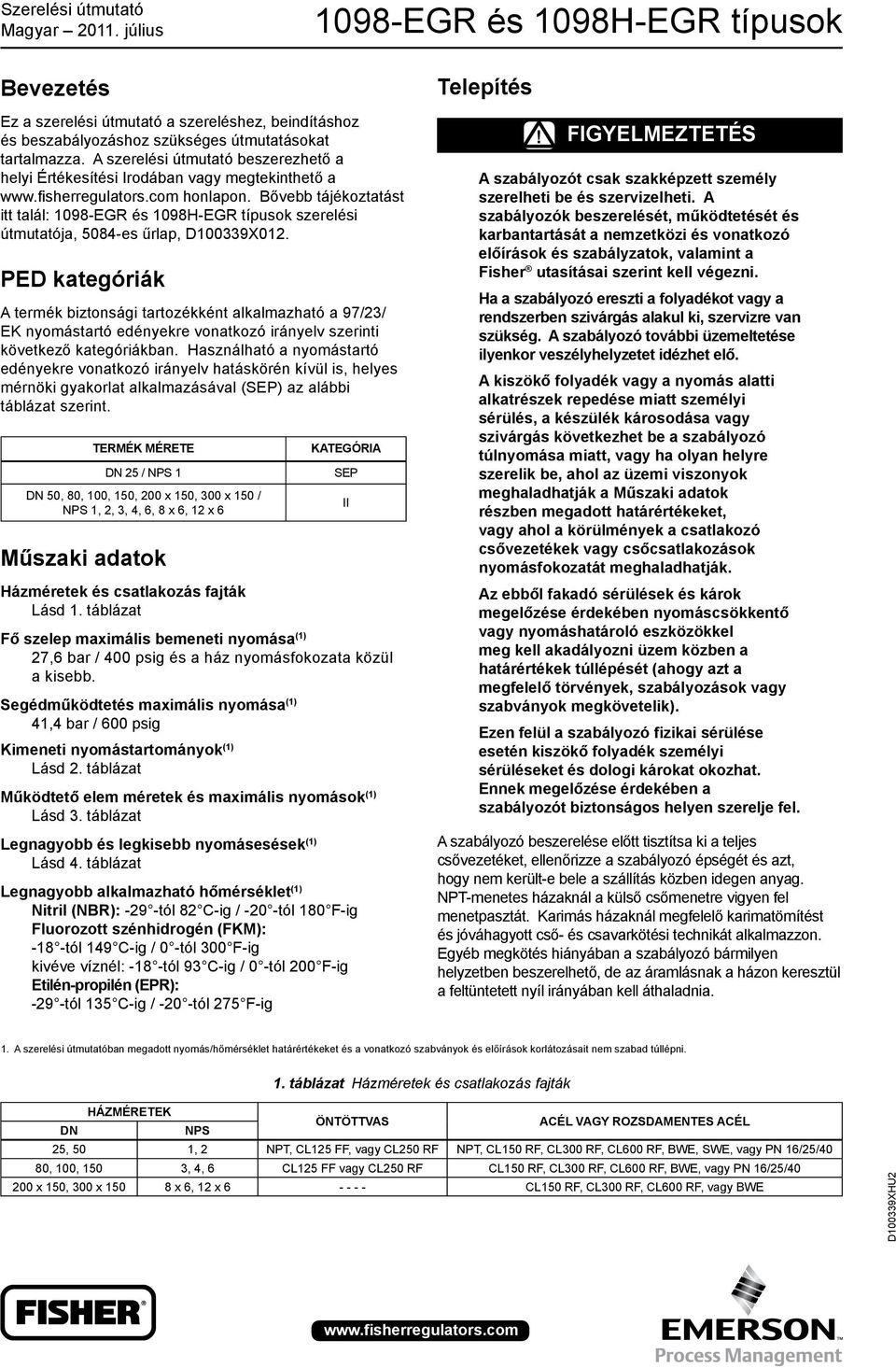

1 Szerelési útmutató Magyar 0. július 09-EGR és 09H-EGR típusok Bevezetés Telepítés Ez a szerelési útmutató a szereléshez, beindításhoz és beszabályozáshoz szükséges útmutatásokat tartalmazza. A szerelési útmutató beszerezhető a helyi Értékesítési Irodában vagy megtekinthető a honlapon. Bővebb tájékoztatást itt talál: 09-EGR és 09H-EGR típusok szerelési útmutatója, 0-es űrlap, D009X0. PED kategóriák A termék biztonsági tartozékként alkalmazható a 9// EK nyomástartó edényekre vonatkozó irányelv szerinti következő kategóriákban. Használható a nyomástartó edényekre vonatkozó irányelv hatáskörén kívül is, helyes mérnöki gyakorlat alkalmazásával (SEP) az alábbi táblázat szerint. Termék mérete DN / NPS DN 0, 0, 00, 0, 00 x 0, 00 x 0 / NPS,,,,, x, x Műszaki adatok Házméretek és csatlakozás fajták Lásd. táblázat Kategória SEP Fő szelep maximális bemeneti nyomása (), bar / 00 psig és a ház nyomásfokozata közül a kisebb. Segédműködtetés maximális nyomása (), bar / 00 psig Kimeneti nyomástartományok () Lásd. táblázat Működtető elem méretek és maximális nyomások () Lásd. táblázat Legnagyobb és legkisebb nyomásesések () Lásd. táblázat Legnagyobb alkalmazható hőmérséklet () Nitril (NBR): -9 -tól C-ig / -0 -tól 0 F-ig Fluorozott szénhidrogén (FKM): - -tól 9 C-ig / 0 -tól 00 F-ig kivéve víznél: - -tól 9 C-ig / 0 -tól 00 F-ig Etilén-propilén (EPR): -9 -tól C-ig / -0 -tól F-ig II! Figyelmeztetés A szabályozót csak szakképzett személy szerelheti be és szervizelheti. A szabályozók beszerelését, működtetését és karbantartását a nemzetközi és vonatkozó előírások és szabályzatok, valamint a Fisher utasításai szerint kell végezni. Ha a szabályozó ereszti a folyadékot vagy a rendszerben szivárgás alakul ki, szervizre van szükség. A szabályozó további üzemeltetése ilyenkor veszélyhelyzetet idézhet elő. A kiszökő folyadék vagy a nyomás alatti alkatrészek repedése miatt személyi sérülés, a készülék károsodása vagy szivárgás következhet be a szabályozó túlnyomása miatt, vagy ha olyan helyre szerelik be, ahol az üzemi viszonyok meghaladhatják a Műszaki adatok részben megadott határértékeket, vagy ahol a körülmények a csatlakozó csővezetékek vagy csőcsatlakozások nyomásfokozatát meghaladhatják. Az ebből fakadó sérülések és károk megelőzése érdekében nyomáscsökkentő vagy nyomáshatároló eszközökkel meg kell akadályozni üzem közben a határértékek túllépését (ahogy azt a megfelelő törvények, szabályozások vagy szabványok megkövetelik). Ezen felül a szabályozó fizikai sérülése esetén kiszökő folyadék személyi sérüléseket és dologi károkat okozhat. Ennek megelőzése érdekében a szabályozót biztonságos helyen szerelje fel. A szabályozó beszerelése előtt tisztítsa ki a teljes csővezetéket, ellenőrizze a szabályozó épségét és azt, hogy nem került-e bele a szállítás közben idegen anyag. NPT-menetes házaknál a külső csőmenetre vigyen fel menetpasztát. Karimás házaknál megfelelő karimatömítést és jóváhagyott cső- és csavarkötési technikát alkalmazzon. Egyéb megkötés hiányában a szabályozó bármilyen helyzetben beszerelhető, de az áramlásnak a házon keresztül a feltüntetett nyíl irányában kell áthaladnia.. A szerelési útmutatóban megadott nyomás/hőmérséklet határértékeket és a vonatkozó szabványok és előírások korlátozásait nem szabad túllépni.. táblázat Házméretek és csatlakozás fajták HÁZMÉRETEK DN NPS ÖNTÖTTVAS ACÉL VAGY ROZSDAMENTES ACÉL, 0, NPT, CL FF, vagy CL0 RF NPT, CL0 RF, CL00 RF, CL00 RF, BWE, SWE, vagy PN //0 0, 00, 0,, CL FF vagy CL0 RF CL0 RF, CL00 RF, CL00 RF, BWE, vagy PN //0 00 x 0, 00 x 0 x, x CL0 RF, CL00 RF, CL00 RF, vagy BWE D009XHU

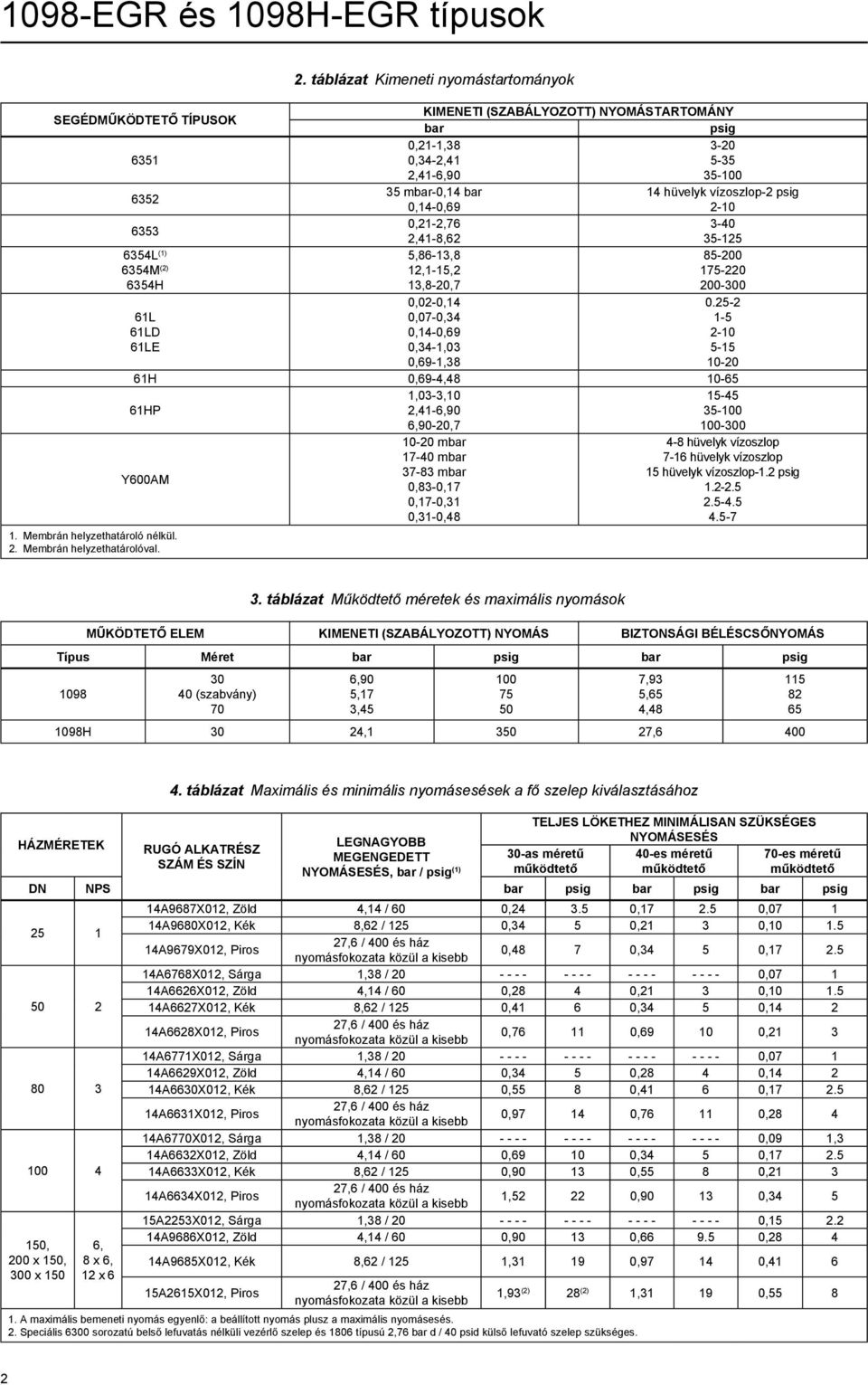

2 09-EGR és 09H-EGR típusok segédműködtető típusok kimeneti (szabályozott) nyomástartomány bar psig 0,-, 0,-,,-, mbar-0, bar hüvelyk vízoszlop- psig 0,-0,9-0 0,-, -0,-, - L () M () H,-,,-,,-0, L LD LE 0,0-0, 0,0-0, 0,-0,9 0,-,0 0,9-, H 0,9-, 0- HP,0-,0,-,90,90-0, Y00AM. Membrán helyzethatároló nélkül.. Membrán helyzethatárolóval.. táblázat Kimeneti nyomástartományok 0-0 mbar -0 mbar - mbar 0,-0, 0,-0, 0,-0, - hüvelyk vízoszlop - hüvelyk vízoszlop hüvelyk vízoszlop-. psig Működtető elem Kimeneti (SZABÁLYOZOTT) nyomás Biztonsági béléscsőnyomás Típus Méret bar psig bar psig (szabvány) 0. táblázat Működtető méretek és maximális nyomások,90,, 09H 0, 0, ,9,, HÁZMÉRETEK 0, 00 x 0, 00 x 0, x, x. táblázat Maximális és minimális nyomásesések a fő szelep kiválasztásához RUGÓ ALKATRÉSZ SZÁM ÉS SZÍN Legnagyobb megengedett nyomásesés, bar / psig () Teljes lökethez minimálisan szükséges nyomásesés 0-es méretű működtető 0-as méretű működtető 0-es méretű működtető DN NPS bar psig bar psig bar psig A9X0, Zöld, / 0 0,. 0,. 0,0 A90X0, Kék, / 0, 0, 0,0., / 00 és ház A99X0, Piros 0, 0, 0,. AX0, Sárga, / ,0 AX0, Zöld, / 0 0, 0, 0,0. 0 AX0, Kék, / 0, 0, 0, AX0, Piros, / 00 és ház 0, 0,9 0 0, AX0, Sárga, / ,0 A9X0, Zöld, / 0 0, 0, 0, 0 A0X0, Kék, / 0, 0, 0,. AX0, Piros, / 00 és ház 0,9 0, 0, A0X0, Sárga, / ,09, AX0, Zöld, / 0 0,9 0 0, 0,. 00 AX0, Kék, / 0,90 0, 0, AX0, Piros, / 00 és ház, 0,90 0, AX0, Sárga, / ,. A9X0, Zöld, / 0 0,90 0, 9. 0, A9X0, Kék, /, 9 0,9 0, AX0, Piros, / 00 és ház. A maximális bemeneti nyomás egyenlő: a beállított nyomás plusz a maximális nyomásesés.. Speciális 00 sorozatú belső lefuvatás nélküli vezérlő szelep és 0 típusú, bar d / 0 psid külső lefuvató szelep szükséges.,9 () (), 9 0,

3 09-EGR és 09H-EGR típusok Megjegyzés A szabályozó beszerelésekor fontos ügyelni arra, hogy a rugóház szellőzőnyílása mindig szabadon maradjon. Szabadban történő felhasználáskor a szabályozót járműforgalomtól távol, úgy kell elhelyezni, hogy a rugóházba víz, jég és más idegen anyag a nyíláson át ne juthasson. Ne helyezze a szabályozót eresz vagy esővízlevezető cső alá, és ügyeljen, hogy a várható hómagasság felett legyen. Túlnyomás elleni védelem A szabályozó adattábláján megtalálhatók az ajánlott nyomás határértékek. Valamilyen túlnyomás elleni védelemre lesz szükség, ha a tényleges bemeneti nyomás meghaladja a kimeneti oldal nyomásfokozatát. Túlnyomás elleni védelmet kell alkalmazni akkor is, ha a szabályozó bemeneti nyomása nagyobb az utánkapcsolt berendezés biztonságos üzemi nyomásánál. A szabályozónak az előírt legnagyobb nyomásértéknél kisebb nyomáson történő üzemeltetése nem zárja ki azt, hogy külső forrásból vagy a vezetékben levő törmelékből származó kár keletkezzen. A szabályozó épségét minden túlnyomásos helyzet után ellenőrizni kell. Indítás A szabályozó gyárilag a rugótartomány közepére vagy a rendeléskor megadott értékre van beállítva,úgyhogy a kívánt érték eléréséhez helyszíni hangolás szükséges. A helyes beszerelés és a nyomásszabályozó szelepek helyes beállítása után lassan nyissa ki a belépő és kilépő oldali zárószerelvényeket. Beszabályozás A kimeneti nyomás változtatásához távolítsa el a zárósapkát vagy lazítsa ki a záróanyát, majd a szabályozócsavart az óramutató járásával egyezően elforgatva növelheti, azzal ellentétesen forgatva pedig csökkentheti a kimeneti nyomást. A beállítás közben manométerrel figyelje a kimeneti nyomást. A zárósapka visszahelyezésével vagy a záróanya meghúzásával állítsa be a kívánt nyomásértéket. Üzemen kívül helyezés (leállítás)! Figyelmeztetés A szétszerelés megkísérlése előtt szabályozót nyomásmentesíteni kell, nehogy személyi sérülést okozzon a hirtelen kiszabaduló nyomás A EGR típus alkatrészjegyzék (. ábra) Szelepház Házkarima Zárócsavar vagy tőcsavar Tömítés Állásjelző közdarab O-gyűrű rögzítő Állásjelző szár O-gyűrű Állásjelző hatlapú csavaranya 9 Rugó 0 Állásjelző szár Szelepkosár Ülék tömítés Szelepülék Dugattyúgyűrű Felső tömítés Zárótest Szelepkosár O-gyűrű Állásjelző skála 9 Állásjelző védelme 0 0 Dugó O-gyűrű. ábra EGR típusú fő szelep szelepállás mutató egység KOMPLETT ÖNTÖTTVAS TELJES KAPACITÁSÚ FŐSZELEP 0 Elmozdulásr jelző szerelvény vagy jelző dugó O-gyűrű Elmozdulást jelző karimás csavaranya E-gyűrű Hajtócsavar Áramlás iránya Ház típustábla (kép nélkül) Állásjelző zárótestje Rugófészek 9 Hatlapú anya (kép nélkül) Csődugó Ütköző NACE címke (kép nélkül) Címke huzal (kép nélkül) Szerelvény Biztosító O-gyűrű O-gyűrű

4 09-EGR és 09H-EGR típusok A H típus 9 0 A9 09 típus. ábra 09 és 09H típusú működtetők P90 sorozat alkatrészjegyzék (. ábra) Szűrőház Szűrőbetét Szűrőfej Gépcsavar Alátét Rugós alátét Tömítés NACE címke (kép nélkül) Címke huzal (kép nélkül) A00 09 és 09H típusok működtetők alkatrészjegyzék (. ábra). ábra P90 sorozatú szűrőegység Alsó burkolat Felső burkolat Szelepfedél Zárócsavar Burkolat O-gyűrű Szelepszár O-gyűrű Membrán Membrán lap 9 Zárócsavar 0 Zárócsavar, tőcsavar Hatlapú anya Hajtőmű-csatlakozó méret Típustábla (kép nélkül) Lefuvató betét Zerk közdarab Csapágy NACE címke (kép nélkül) Címke huzal (kép nélkül) Lehúzó típusú alkatrészjegyzék (. ábra) Szelepház Szelepfedél Zárótest Belső szelep egység Szeleprugó Membrán Felső rugófészek 9 Szabályozó rugó 0 Szabályozócsavar Záróanya Gépcsavar Hatlapú zárólemez Menetes zárólemez Csőcsatlakozó-darab P90 sorozatú szűrő Zárósapka Szellőző szerelvény Lefuvató szelep egység Zárósapka tömítés

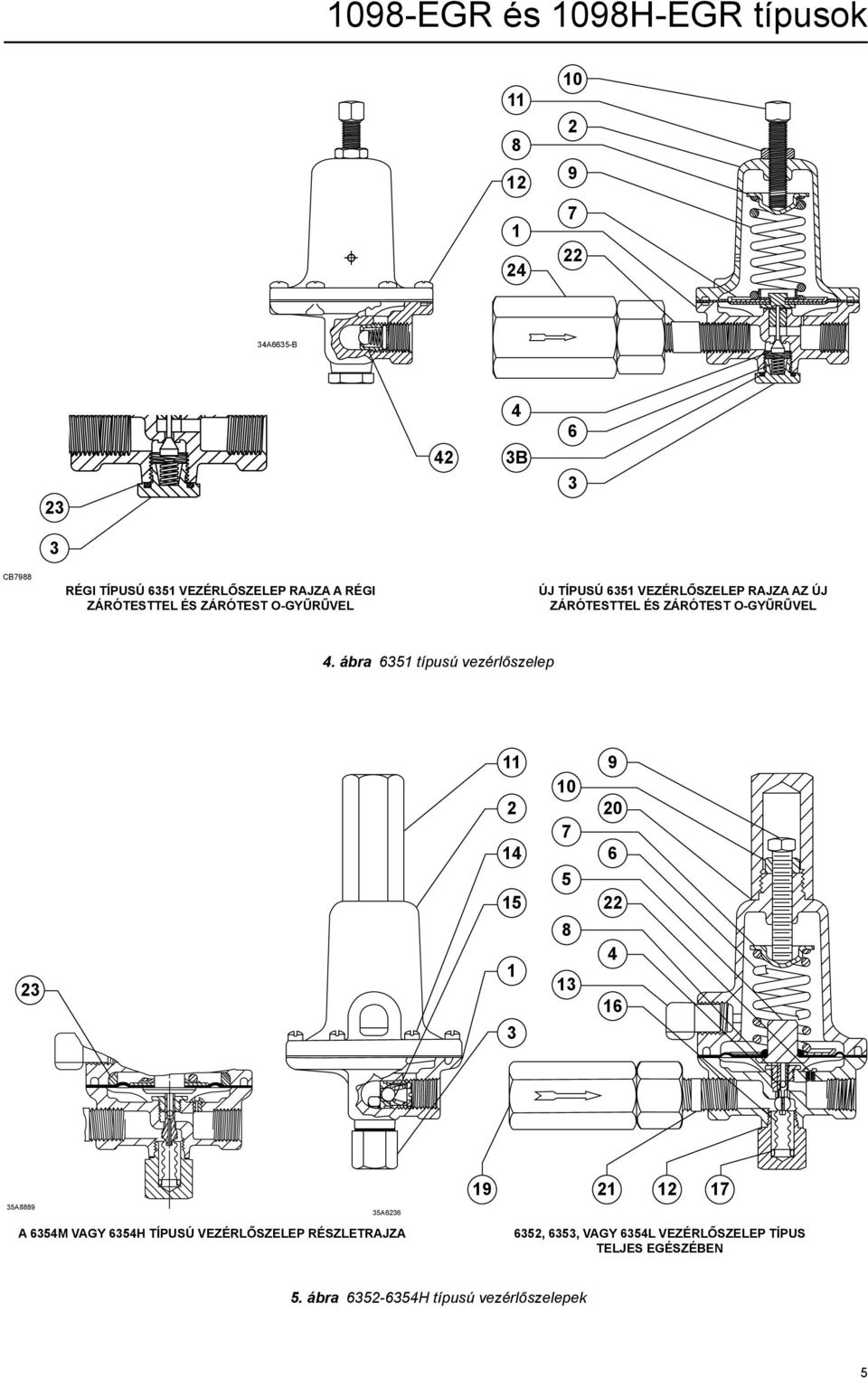

5 09-EGR és 09H-EGR típusok 0 9 A-B B CB9 RÉGI TÍPUSÚ VEZÉRLŐSZELEP RAJZA A RÉGI ZÁRÓTESTTEL ÉS ZÁRÓTEST o-gyűrűvel ÚJ TÍPUSÚ VEZÉRLŐSZELEP RAJZA AZ ÚJ ZÁRÓTESTTEL ÉS ZÁRÓTEST o-gyűrűvel. ábra típusú vezérlőszelep A9 A 9 A M vagy H TÍPUSÚ vezérlőszelep részletrajza,, vagy L vezérlőszelep típus teljes egészében. ábra -H típusú vezérlőszelepek

6 09-EGR és 09H-EGR típusok 0 9 0A A sapkás szabályozócsavar OPCIÓ részlete A 0A L, LD, és LE típusok vezérlőszelepek Kézikerekes opció részlete. ábra L, LD, és LE vezérlőszelepek,, L, M, és H típusú vezérlőszelepek alkatrészjegyzék (. ábra) Szelepház Rugóház vagy szabályozó szelepfedél Ház zárótest Zárótest és szelepszár együttes Membrán Szabályozó rugó Rugófészek Szelepszár megvezetés 9 Szabályozócsavar 0 Záróanya Zárósapka Zárótest tömítés/o-gyűrű Lefuvatóegység Gépcsavar Lefuvatószelep-egység Szilfonmembrán-egység O-gyűrű 9 Szűrő 0 Zárósapka tömítés Csőcsatlakozó-darab Szűkítés Membrán helyzethatároló NACE címke Címke huzal Tömítés kupak 9 Kézikerék 0 Zárósapka Alátét Csavar Tömítés rugó Tömszelence tömítés Tömítéstartó Külső menetes közcsavar Belső menetes közcsavar Tömítés alátét 9 Tömítőgyűrű 0 Szabályozócsavar sorozat alkatrészjegyzék (,, és. ábra) Erősítő rugó ház Erősítő szelep ház Alsó burkolat Erősítő tartó Zárósapka szerelvény Szabályozócsavar Szabályozó rugó Erősítő ülék 9 Zárótest tartó egység 0 Csapoló furat Membrán anya O-gyűrű tömítés Erősítő rugó Felső erősítő membrán Alsó erősítő membrán Felső erősítő fej Alsó erősítő fej Rugófészek 9 Hatlapú anya 0 Zárócsavar Csődugó vagy lefuvató egység Csőcsatlakozó-darab Szűrő egység Csapolószelep Típustábla Tömítés 0 Csődugó Kézikerék Hatlapú anya Rugófészek 0 O-gyűrű Illesztődarab Hajtómű sapka Biztosítógyűrű Gépcsavar Szeleprugó ülés Zárócsavar Gépcsavar Zárócsavar 0 Hajtócsavar Membrán betét Alsó hajtómű sapka Csapoló dugó Lefuvató egység

7 09-EGR és 09H-EGR típusok A0 A sapkás szabályozócsavar OPCIÓ részlete A0 H típusú vezérlőszelep. ábra H típusú vezérlőszelep A09. ábra HP típusú vezérlőszelep

8 09-EGR és 09H-EGR típusok Ipari szabályozószelepek Emerson Process Management Regulator Technologies, Inc. Amerikai Egyesült Államok - Központ McKinney, Texas 09-, USA Tel: + 00 Amerikai Egyesült Államokon kívül: + 9 Ázsia-Csendes-óceáni térség Sanghaj 00, Kína Tel: Európa Bologna 00, Olaszország Tel: Közel-Kelet és Afrika Dubai, Egyesült Arab Emirátusok Tel: Földgázfeldolgozó technológiák Emerson Process Management Regulator Technologies, Inc. Amerikai Egyesült Államok - Központ McKinney, Texas 09-, USA Tel: + 00 Amerikai Egyesült Államokon kívül: + 9 Ázsia-Csendes-óceáni térség Szingapúr, Szingapúr Tel: + 0 Európa Bologna 00, Olaszország Tel: Gallardon 0, Franciaország Tel: + 00 TESCOM Emerson Process Management Tescom Corporation Amerikai Egyesült Államok - Központ Elk River, Minnesota 0-, USA Tel: Európa Selmsdorf 9, Németország Tel: +9 Ázsia-Csendes-óceáni térség Sanghaj 00, Kína Tel: További információkért látogassa meg honlapunkat: Az Emerson logó az Emerson Electric Co termék-, illetve szolgáltatási védjegye. Az összes többi védjegy az adott jogbirtokosok tulajdona. A Fisher a Fisher Controls, Inc., az Emerson Process Management üzletág tagjának tulajdona. en kiadvány kizárólag tájékoztatás céljára készült, és bár mindent megtettünk annak érdekében, hogy az információk pontosak legyenek, a kiadvány tartalma nem tekinthető a benne ismertetett termékekre vagy szolgáltatásokra, illetve azok alkalmazhatóságára vonatkozó sem kifejezett, sem hallgatólagos garanciának vagy szavatosságnak. Fenntartjuk annak jogát, hogy e termékek kivitelén vagy műszaki jellemzőin előzetes értesítés nélkül is végezhessünk módosításokat. Az Emerson Process Management nem vállal felelősséget a termék kiválasztásáért, használatáért és karbantartásáért. Bármely Emerson Process Management termék esetében a megfelelő kiválasztás, használat és karbantartás felelőssége egyedül a vásárlót terheli. Emerson Process Management Regulator Technologies, Inc., 00, 0; Minden jog fenntartva
