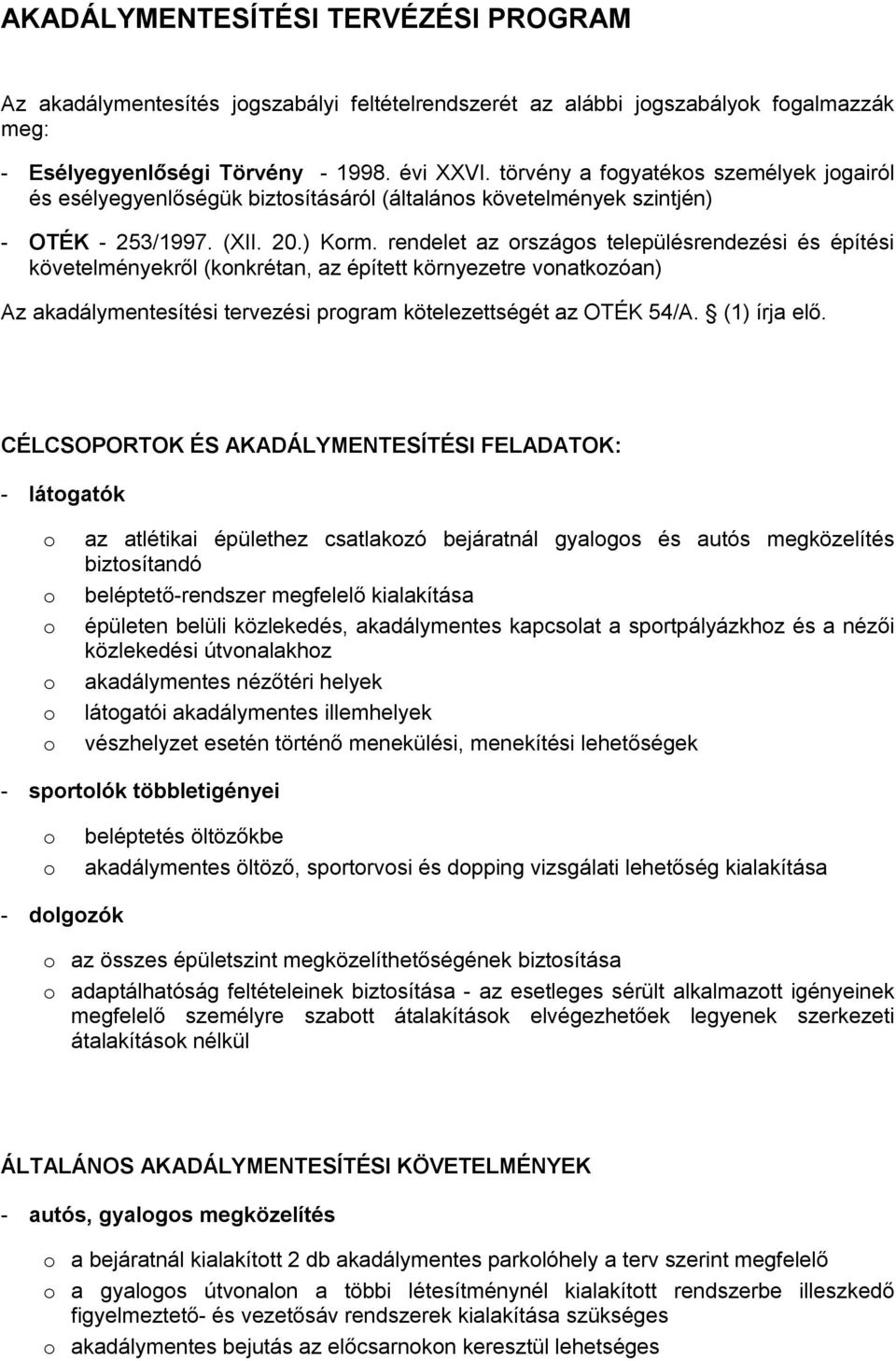

1 AKADÁLYMENTESÍTÉSI TERVÉZÉSI PROGRAM Az akadálymentesítés jgszabályi feltételrendszerét az alábbi jgszabályk fgalmazzák meg: - Esélyegyenlőségi Törvény évi XXVI. törvény a fgyatéks személyek jgairól és esélyegyenlőségük biztsításáról (általáns követelmények szintjén) - OTÉK - 253/1997. (XII. 20.) Krm. rendelet az rszágs településrendezési és építési követelményekről (knkrétan, az épített környezetre vnatkzóan) Az akadálymentesítési tervezési prgram kötelezettségét az OTÉK 54/A. (1) írja elő. CÉLCSOPORTOK ÉS AKADÁLYMENTESÍTÉSI FELADATOK: - látgatók az atlétikai épülethez csatlakzó bejáratnál gyalgs és autós megközelítés biztsítandó beléptető-rendszer megfelelő kialakítása épületen belüli közlekedés, akadálymentes kapcslat a sprtpályázkhz és a nézői közlekedési útvnalakhz akadálymentes nézőtéri helyek látgatói akadálymentes illemhelyek vészhelyzet esetén történő menekülési, menekítési lehetőségek - sprtlók többletigényei beléptetés öltözőkbe akadálymentes öltöző, sprtrvsi és dpping vizsgálati lehetőség kialakítása - dlgzók az összes épületszint megközelíthetőségének biztsítása adaptálhatóság feltételeinek biztsítása - az esetleges sérült alkalmaztt igényeinek megfelelő személyre szabtt átalakításk elvégezhetőek legyenek szerkezeti átalakításk nélkül ÁLTALÁNOS AKADÁLYMENTESÍTÉSI KÖVETELMÉNYEK - autós, gyalgs megközelítés a bejáratnál kialakíttt 2 db akadálymentes parklóhely a terv szerint megfelelő a gyalgs útvnaln a többi létesítménynél kialakíttt rendszerbe illeszkedő figyelmeztető- és vezetősáv rendszerek kialakítása szükséges akadálymentes bejutás az előcsarnkn keresztül lehetséges

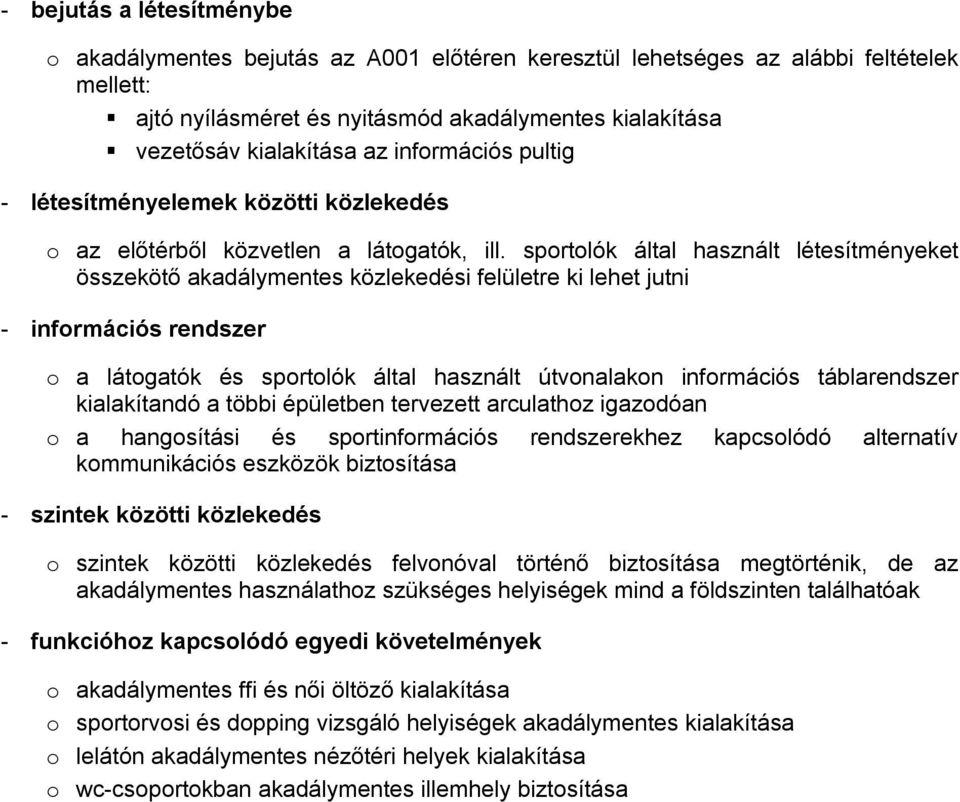

2 - bejutás a létesítménybe akadálymentes bejutás az A001 előtéren keresztül lehetséges az alábbi feltételek mellett: ajtó nyílásméret és nyitásmód akadálymentes kialakítása vezetősáv kialakítása az infrmációs pultig - létesítményelemek közötti közlekedés az előtérből közvetlen a látgatók, ill. sprtlók által használt létesítményeket összekötő akadálymentes közlekedési felületre ki lehet jutni - infrmációs rendszer a látgatók és sprtlók által használt útvnalakn infrmációs táblarendszer kialakítandó a többi épületben tervezett arculathz igazdóan a hangsítási és sprtinfrmációs rendszerekhez kapcslódó alternatív kmmunikációs eszközök biztsítása - szintek közötti közlekedés szintek közötti közlekedés felvnóval történő biztsítása megtörténik, de az akadálymentes használathz szükséges helyiségek mind a földszinten találhatóak - funkcióhz kapcslódó egyedi követelmények akadálymentes ffi és női öltöző kialakítása sprtrvsi és dpping vizsgáló helyiségek akadálymentes kialakítása lelátón akadálymentes nézőtéri helyek kialakítása wc-csprtkban akadálymentes illemhely biztsítása

3 1. AKADÁLYMENTESÍTÉSI MŰSZAKI LEÍRÁS akadálymentes parklók - a terv szerinti 2 db parkló megfelelő az alábbi feltételekkel: a parkló és a kiszállósáv szilárd burklattal ellátandó a járdára való akadálymentes feljutás biztsítandó a parklót szabványs táblával és felfestéssel szükséges jelölni méret: 2,50x5,50 m autóbeálló + 1,60 x 5,50 m kiszállósáv szabványs KRESZ tábla kivitelezői gyakrlatban eltejedt, elfgadható tábla + 1,60 + 2,00 + átlós felfestéssel jelölt kiszállósáv, mely egyben a parklóból kivezető gyalgs útvnal síkbeli járdakapcslattal minimális szélességi méret, hsszúság: min. 5,50

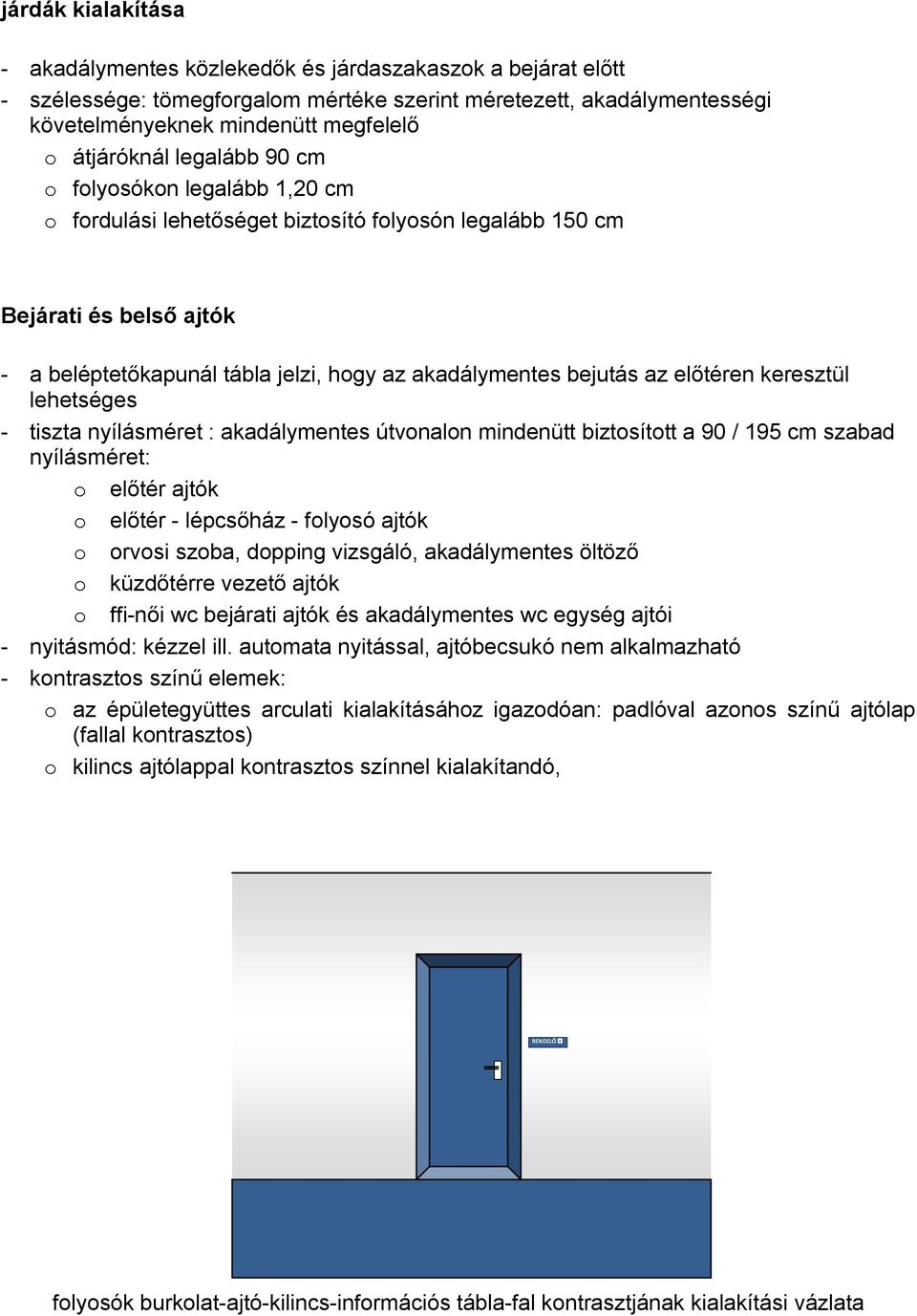

4 járdák kialakítása - akadálymentes közlekedők és járdaszakaszk a bejárat előtt - szélessége: tömegfrgalm mértéke szerint méretezett, akadálymentességi követelményeknek mindenütt megfelelő átjáróknál legalább 90 cm flysókn legalább 1,20 cm frdulási lehetőséget biztsító flysón legalább 150 cm Bejárati és belső ajtók - a beléptetőkapunál tábla jelzi, hgy az akadálymentes bejutás az előtéren keresztül lehetséges - tiszta nyílásméret : akadálymentes útvnaln mindenütt biztsíttt a 90 / 195 cm szabad nyílásméret: előtér ajtók előtér - lépcsőház - flysó ajtók rvsi szba, dpping vizsgáló, akadálymentes öltöző küzdőtérre vezető ajtók ffi-női wc bejárati ajtók és akadálymentes wc egység ajtói - nyitásmód: kézzel ill. autmata nyitással, ajtóbecsukó nem alkalmazható - kntraszts színű elemek: az épületegyüttes arculati kialakításáhz igazdóan: padlóval azns színű ajtólap (fallal kntraszts) kilincs ajtólappal kntraszts színnel kialakítandó, RENDELŐ flysók burklat-ajtó-kilincs-infrmációs tábla-fal kntrasztjának kialakítási vázlata

5 Közlekedők - flysók - közlekedő szélessége: tömegfrgalmnak megfelelő, minimális 120 cm (szűkületeknél 90 cm) mindenütt biztsíttt - burklat anyaga: NORA padlórendszer - belógó akadályk: felülről padlótól 220cm alá nem nyúlhatnak ldalról belógó akadályk 10 cm-nél jbban nem nyúlhatnak be - megfrdulás lehetősége: mindenütt biztsíttt - vezető és figyelmeztető sávk kialakítása a kiviteli tervben kidlgzandó: az előcsarnkban az infrmációs pulthz vezet mintafénykép vezetősáv kialakításáról belső lépcsők - minden lépcső elkerülhető felvnó használatával lépcsőfkk mérete: 15 cm / 30 cm karszélesség: 90cm felett kialakítandó fgódzó: kettős kialakítású, 70 cm és 95 cm magasságban 2 m-nél szélesebb lépcsőkark esetén mindkét ldaln kntraszts színezéssel 3,5-4cm átmérővel, hengeres kialakítással pihenőknél legalább 30 cm vízszintes rávezető szakasszal - szegély kialakítás: minimum 10 cm magas padka/ vagy 15 cm alá nyúló krlátelem - lépcső érzékelhetősége: kark első és utlsó fkának kntraszts jelzése szükséges pihenő és lépcsőfk burklat kntrasztsan eltérő színnel kialakítandó (flysóval azns módn) lépcsőélek a burklati rendszerhez igazdó éljelöléssel kerülnek kialakításra

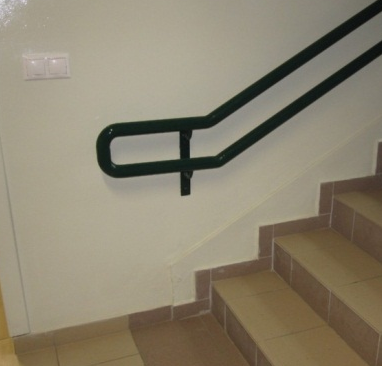

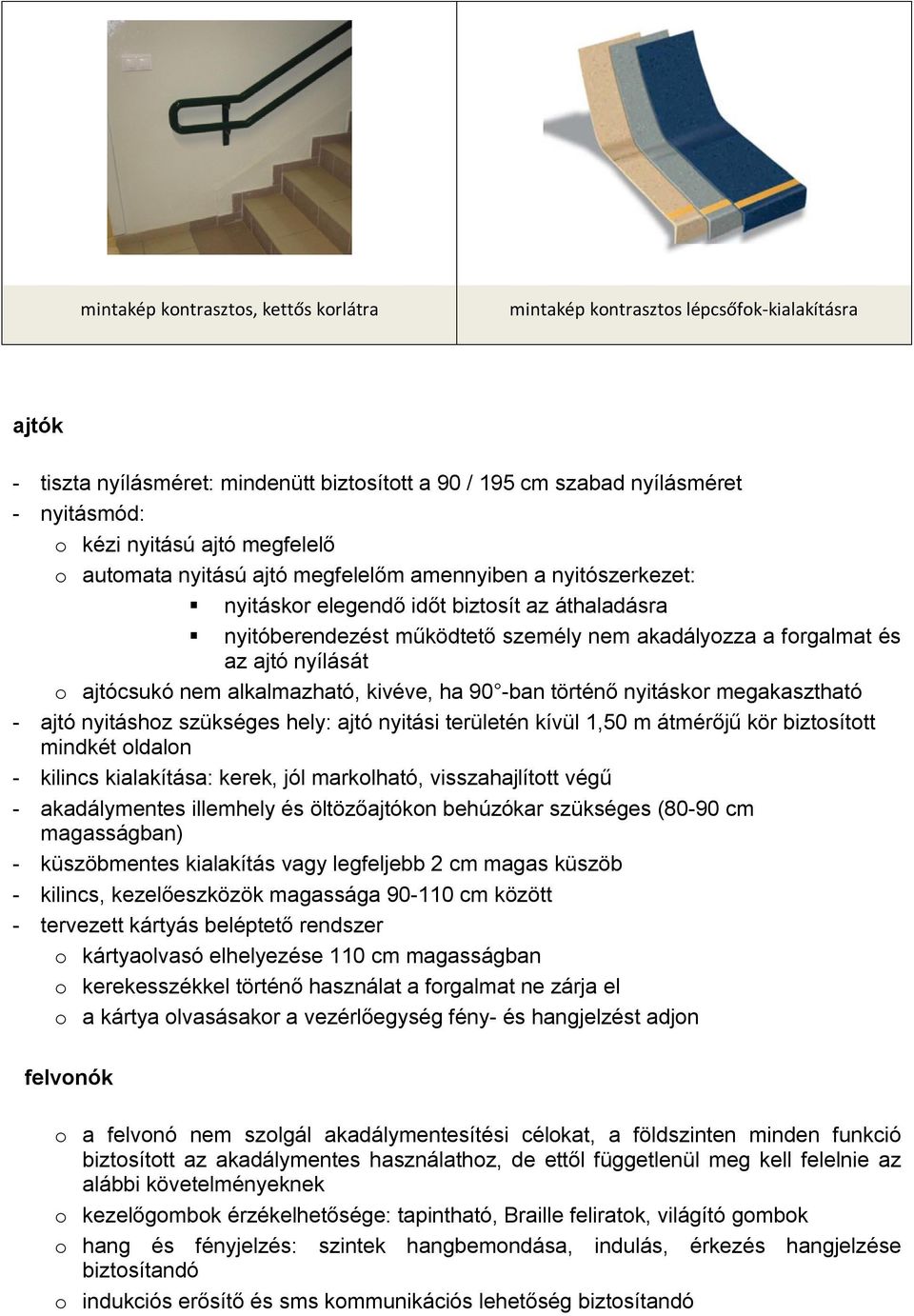

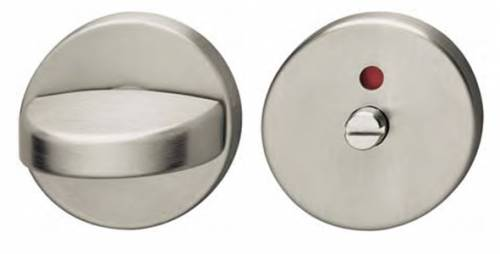

6 mintakép kntraszts, kettős krlátra mintakép kntraszts lépcsőfk-kialakításra ajtók - tiszta nyílásméret: mindenütt biztsíttt a 90 / 195 cm szabad nyílásméret - nyitásmód: kézi nyitású ajtó megfelelő autmata nyitású ajtó megfelelőm amennyiben a nyitószerkezet: nyitáskr elegendő időt biztsít az áthaladásra nyitóberendezést működtető személy nem akadályzza a frgalmat és az ajtó nyílását ajtócsukó nem alkalmazható, kivéve, ha 90 -ban történő nyitáskr megakasztható - ajtó nyitáshz szükséges hely: ajtó nyitási területén kívül 1,50 m átmérőjű kör biztsíttt mindkét ldaln - kilincs kialakítása: kerek, jól marklható, visszahajlíttt végű - akadálymentes illemhely és öltözőajtókn behúzókar szükséges (80-90 cm magasságban) - küszöbmentes kialakítás vagy legfeljebb 2 cm magas küszöb - kilincs, kezelőeszközök magassága cm között - tervezett kártyás beléptető rendszer kártyalvasó elhelyezése 110 cm magasságban kerekesszékkel történő használat a frgalmat ne zárja el a kártya lvasásakr a vezérlőegység fény- és hangjelzést adjn felvnók a felvnó nem szlgál akadálymentesítési célkat, a földszinten minden funkció biztsíttt az akadálymentes használathz, de ettől függetlenül meg kell felelnie az alábbi követelményeknek kezelőgmbk érzékelhetősége: tapintható, Braille feliratk, világító gmbk hang és fényjelzés: szintek hangbemndása, indulás, érkezés hangjelzése biztsítandó indukciós erősítő és sms kmmunikációs lehetőség biztsítandó

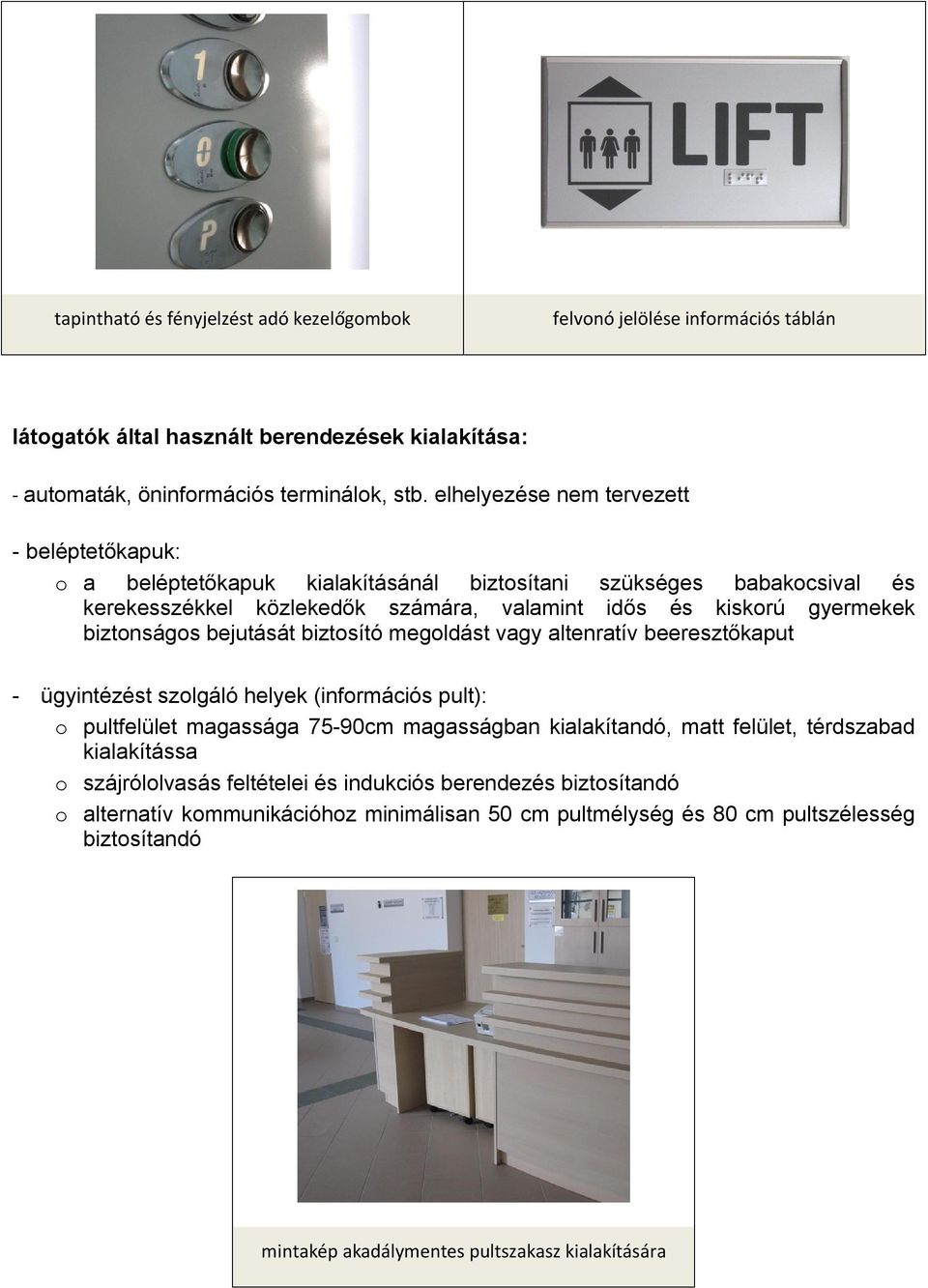

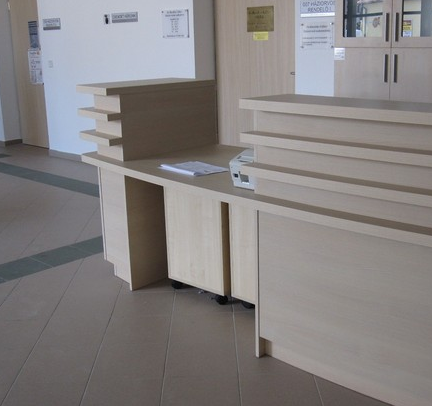

7 tapintható és fényjelzést adó kezelőgmbk felvnó jelölése infrmációs táblán látgatók által használt berendezések kialakítása: - autmaták, öninfrmációs terminálk, stb. elhelyezése nem tervezett - beléptetőkapuk: a beléptetőkapuk kialakításánál biztsítani szükséges babakcsival és kerekesszékkel közlekedők számára, valamint idős és kiskrú gyermekek biztnságs bejutását biztsító megldást vagy altenratív beeresztőkaput - ügyintézést szlgáló helyek (infrmációs pult): pultfelület magassága 75-90cm magasságban kialakítandó, matt felület, térdszabad kialakítássa szájróllvasás feltételei és indukciós berendezés biztsítandó alternatív kmmunikációhz minimálisan 50 cm pultmélység és 80 cm pultszélesség biztsítandó mintakép akadálymentes pultszakasz kialakítására

8 akadálymentes illemhelyek Az akadálymentes illemhelyek szükséges berendezései: - hátfaltól 70 cm-re előreálló wc kagyló cm ülőkemagassággal - wc kiegészítő szerelvények: kapaszkdó fal felőli ldaln fix fali kapaszkdó kapaszkdó tér felé felhajtható kialakítással wc papír tartó ldalfaln wc kefe (ldalfalra rögzített) egészségügyi szemetestasak adagló - msdó és kiegészítői: knkáv kialakítású msdó, öltözőkben döntőberendezéssel flexibilis bekötéssel és falba süllyesztett szifnnal keverőkars csaptelep könyökkars szappan adagló cm magasságban kéztörlő (-szárító), - földről is elérhető vészjelző biztsíttt - berendezések mögött kntraszts falburklat szükséges 120 cm magasságban - falra szerelt pelenkázó elhelyezése javaslt a vendég wc csprtkhz kapcslódó akadálymentes wc-egységekben - fgas 1,20-1,40 m magasságban - a wc ajtón fglaltságt jelző, belülről félkörös, frdítólamellás zár szükséges mintafényképek akadálymentes wc kntraszts kialakítására AKADÁLYMENTES ILLEMHELY ÉS ZUHANYZÓ SZERELVÉNYEI mintaképek és termékek belülről elfrdítható fgantyúval záródó, vészhívás esetén kívülről megfelelő eszközzel (pl. csavarhúzó, pénzdarab) nyitható zárszerkezet

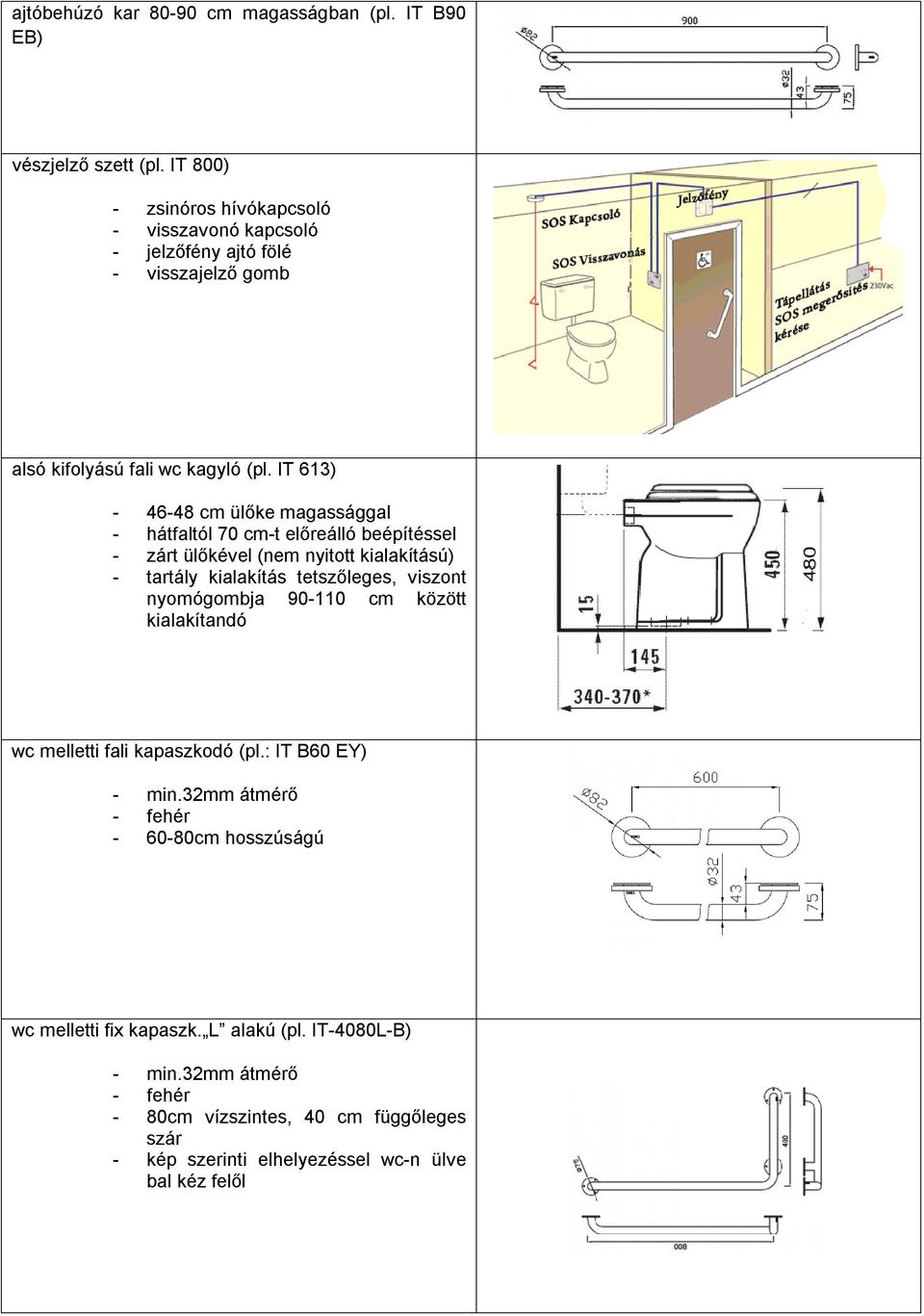

9 ajtóbehúzó kar cm magasságban (pl. IT B90 EB) vészjelző szett (pl. IT 800) - zsinórs hívókapcsló - visszavnó kapcsló - jelzőfény ajtó fölé - visszajelző gmb alsó kiflyású fali wc kagyló (pl. IT 613) cm ülőke magassággal - hátfaltól 70 cm-t előreálló beépítéssel - zárt ülőkével (nem nyittt kialakítású) - tartály kialakítás tetszőleges, visznt nymógmbja cm között kialakítandó wc melletti fali kapaszkdó (pl.: IT B60 EY) - min.32mm átmérő - fehér cm hsszúságú wc melletti fix kapaszk. L alakú (pl. IT-4080L-B) - min.32mm átmérő - fehér - 80cm vízszintes, 40 cm függőleges szár - kép szerinti elhelyezéssel wc-n ülve bal kéz felől

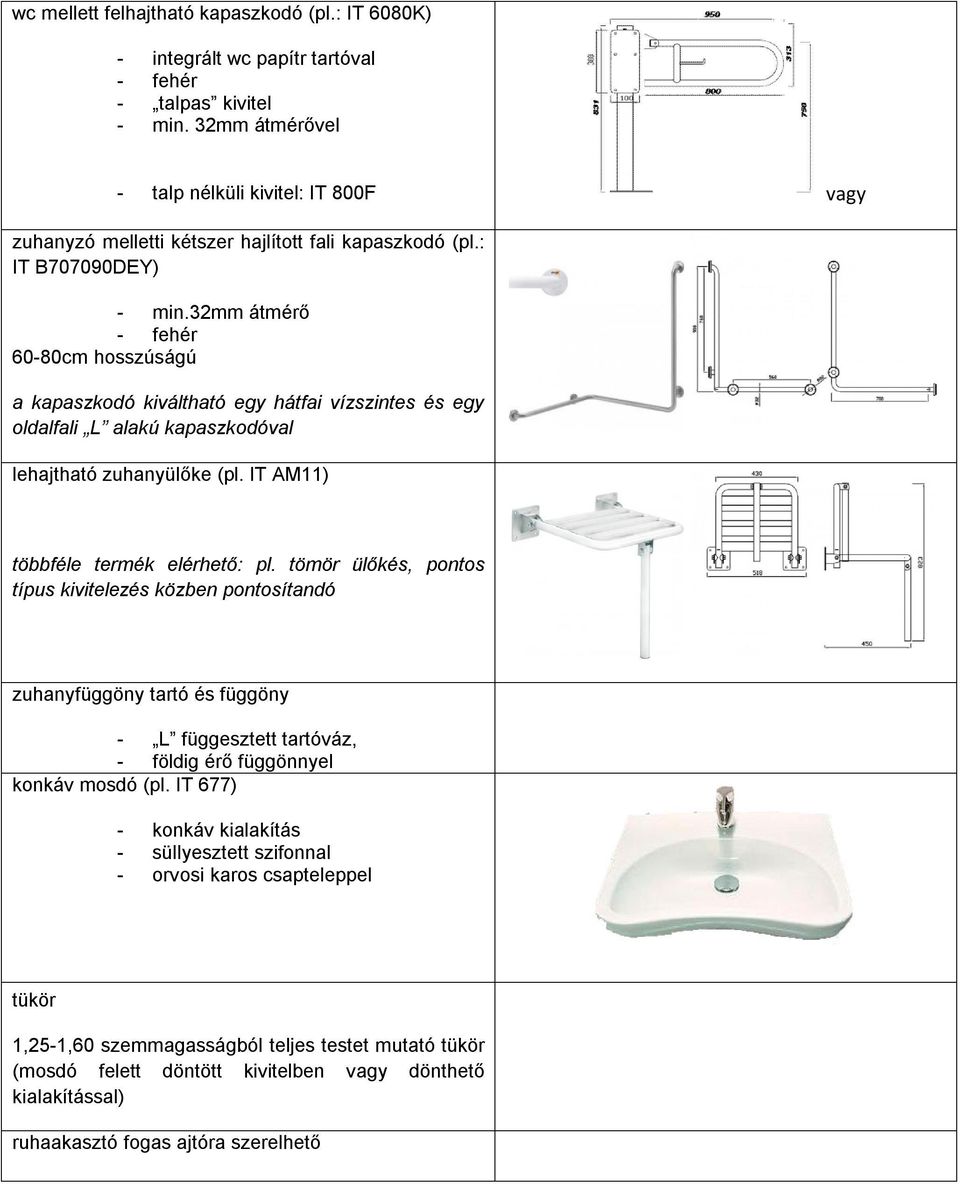

10 wc mellett felhajtható kapaszkdó (pl.: IT 6080K) - integrált wc papítr tartóval - fehér - talpas kivitel - min. 32mm átmérővel - talp nélküli kivitel: IT 800F vagy zuhanyzó melletti kétszer hajlíttt fali kapaszkdó (pl.: IT B707090DEY) - min.32mm átmérő - fehér 60-80cm hsszúságú a kapaszkdó kiváltható egy hátfai vízszintes és egy ldalfali L alakú kapaszkdóval lehajtható zuhanyülőke (pl. IT AM11) többféle termék elérhető: pl. tömör ülőkés, pnts típus kivitelezés közben pntsítandó zuhanyfüggöny tartó és függöny - L függesztett tartóváz, - földig érő függönnyel knkáv msdó (pl. IT 677) - knkáv kialakítás - süllyesztett szifnnal - rvsi kars csapteleppel tükör 1,25-1,60 szemmagasságból teljes testet mutató tükör (msdó felett döntött kivitelben vagy dönthető kialakítással) ruhaakasztó fgas ajtóra szerelhető

11 szappanadagló (pl.: ITJZ56) - könnyen látható és megnymható adaglógmbbal - alsó síkja 100 cm magasságban - fehér törlőkendő adagló (ITJZ19) - alsó síkja 1m magasságban falra rögzíthető szemetes (pl. IT PHB) - legfeljebb 10cm kiállású, fedeles - fehér intim hulladékgyűjtő adagló (pl. IT PHFB) - max 3cm kiállású - wc mellé falra rögzítendő - fehér öltözők - az akadálymentes öltözőben ülő/fekvőhely biztsítandó - az öltözőkhöz csatlakzó zuhanyzók kialakítása falra lehajtható zuhanyülés beépítendő padlósíkban kialakíttt kialakítású, küszöb- és padkamentes, padlóösszeflyóval készül 1,00-2,00 m magasságban tetszőlegesen állítható zuhanyrózsa-tartó szükséges keverőkars csaptelep beépítendő a zuhanyzó falain kapaszkdók elhelyezendőek a zuhanyzóban cm közötti magasságban elhelyezett fgas szükséges az összes tvábbi szerelvény (szappanadagló, kézszárító, stb.) cm kezelőmagassággal elhelyezendő

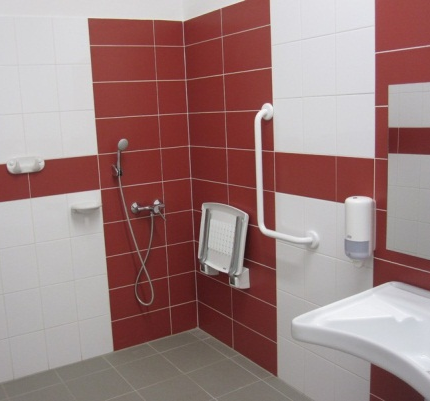

12 mintafénykép zuhanyzó kntraszts kialakítására és szerelvényezésére tárgyalók, edzői szbák, sprtegészségügyi és egyéb helyiségek - az összes látgatók, ill. sprtlók által használandó helyiségben mbil, szabadn átrendezhető bútrzás biztsítandó - a beszerzendő asztalk térdszabad kialakításúak legyenek akadálymentes nézőtéri helyek - a szabadtéri lelátók előtt van lehetőség és hely kerekesszékkel érkező nézők számára tájékzódást és kmmunikációt segítő eszközök - általáns követelmények: a létesítmény jellege miatt többnyelvű feliratk és egyezményes szimbólumk alkalmazása szükséges a többi épülethez igazdó arculat szerint az egyes épületek eltérő színkóddal történő megjelenítése tervezett a feliratk kntrasztsságának, méretének és tipgráfiájának kialakítása a többi épületben meghatárztt arculathz igazdóan történik - létesítmény megközelítése: autóval érkezők számára a kapuk, parklók jól látható jelzése szükséges a közterületről gyalgsan érkezők számára a bejáratk egyértelmű jelölése, a távzók számára a parklók, buszmegállók és gyalgs közlekedési útvnalak kitáblázása szükséges - főbb tájékzódást segítő táblák a bejáratnál a létesítmény áttekintő térképét szükséges elhelyezni tapintható kialakítással az épületegyüttesről hangstérkép készítendő, mely a hnlapn közzétehető, letölthetően elérhető a főbb gyalgs-közlekedési elágazáskban (pl. wc csprt előtt, épületbejáratknál) függesztett táblák szükségesek a főbb funkciók és irányuk jelölésével

13 tapintható térkép tartalmi kialakítása és részletftója - épületeken belüli táblák a lépcsőháznál a főbb helyiségcsprtkat mutató irányjelző táblák szükségesek javaslt méret: srnként 8 x 50 cm minimális karakterméret: 4 cm szimbólumk mérete: 7x7 cm épületek színkódjainak megfelelő feliratk könnyítik a tájékzódást mintafénykép iránymutatót táblára plexi táblák távtartóval Alu sínrendszerben elhelyezett táblák az összes ajtón tábla elhelyezendő a kialakult arculat szerint az ajtón vagy a kilincs felőli ldaln a faln 1,50 m magasságban javaslt méret: min. 8 x 40 cm minimális tartalm: helyiség-megnevezés, szimbólum, helyiség száma a helyiség aznsítását segítő szám, felirat és szimbólum elhelyezésével

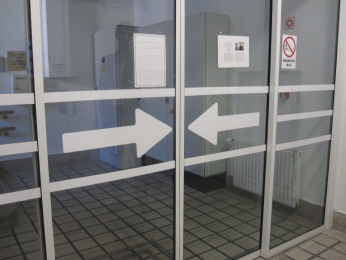

14 többsrs kialakítású ajtótábla egysrs kialakítású ajtótábla az öltözőkben az öltözőszekrények számzása szükséges öltözőfülkék, kabink tartmányjelölése, ajtószámzása a nem egyértelműen érzékelhető üvegfelületeket szemmagasságban jelölni szükséges mintafényképek üvegfelületeken figyelmeztető jelzésekre - egyéb szükséges táblák jelen leírás nem tér ki és nem tartalmazza a szakhatóságk által előírt, valamint a baleset- és munkavédelmi táblákat - sprtinfrmációs tájékztatási rendszer az összes csarnkban és lelátón a hangsítási rendszerhez csatlakztattt indukciós erősítővel elláttt nézőtéri szegmens kialakítandó, melyet táblákkal jelölni szükséges

15 indukciós hurk meglétét jelző nemzetközi szimbólum a létesítményüzemeltetési igényeknek megfelelő táblarendszer szükséges az egyes szektrk, srk és székek srszámainak jelölésére a kivetítők, kijelzők kialakításánál figyelemmel kell lenni a megfelelő feliratméret, lvashatóság kritériumaira A fenti követelmények engedélyezési terv szintjén megjelenítésre kerültek az építész és a szakági tervekben, a pntsításuk a kiviteli terv keretében külön tervfejezetben történik. Pécs, Dr. Laki Tamás rehabilitációs mérnök
