1 AKADÁLYMENTESÍTÉSI MUNKARÉSZ GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓJÁHOZ akadálymentesítési tervező: dr. Laki Tamás kl. építészmérnök (É ), rehabilitációs mérnök 7635 Pécs, Erdész u. 81.

2 1. AKADÁLYMENTESÍTÉSI TERVÉZÉSI PROGRAM Az akadálymentesítés jgszabályi feltételrendszerét az alábbi jgszabályk fgalmazzák meg: - Esélyegyenlőségi Törvény évi XXVI. törvény a fgyatéks személyek jgairól és esélyegyenlőségük biztsításáról (általáns követelmények szintjén) - OTÉK - 253/1997. (XII. 20.) Krm. rendelet az rszágs településrendezési és építési követelményekről (knkrétan, az épített környezetre vnatkzóan) Az akadálymentesítési tervezési prgram kötelezettségét az OTÉK 54/A. (1) írja elő. CÉLCSOPORTOK ÉS AKADÁLYMENTESÍTÉSI FELADATOK: - látgatók a közpnt gyalgs, autós megközelítése biztsítandó jegyváltás beléptető-rendszer megfelelő kialakítása épületeken belüli, ill. közötti közlekedés akadálymentes nézőtéri helyek látgatói akadálymentes illemhelyek vészhelyzet esetén történő menekülési, menekítési lehetőségek - sprtlók többletigényei beléptetés öltözőkbe, csarnkkba öltözőcsprtnként 1-1 akadálymentes öltöző kialakítása - dlgzók az összes épületszint megközelíthetőségének biztsítása adaptálhatóság feltételeinek biztsítása - az esetleges sérült alkalmaztt igényeinek megfelelő személyre szabtt átalakításk elvégezhetőek legyenek szerkezeti átalakításk nélkül ÁLTALÁNOS AKADÁLYMENTESÍTÉSI KÖVETELMÉNYEK - autós, gyalgs megközelítés a főbejárat akadálymentes gyalgs megközelíthetősége a parklókban akadálymentes parklóhely biztsítása csprtsan érkező vendégek számára autóbusz megállási lehetőség ki- és beszálláshz

3 - bejutás a létesítménybe jegyvásárlás és jegykezelés akadálymentes kialakítása kapu akadálymentes kialakítása - létesítményelemek közötti közlekedés az összes látgatók, ill. sprtlók által használt létesítményt összekötő akadálymentes közlekedési rendszer kialakítása közlekedőfelületeken tájékzódást segítő burklati sávk, jelek kialakítása - infrmációs rendszer a látgatók és sprtlók által használt útvnalakn infrmációs táblarendszer, mely különböző fgyatéksságú személyek számára könnyen érzékelhető a hangsítási és sprtinfrmációs rendszerekhez kapcslódó alternatív kmmunikációs eszközök biztsítása AZ EGYES LÉTESÍTMÉNYELEMEK AKADÁLYMENTESÍTÉSI KÖVETELMÉNYEI - verseny atlétika pálya - lelátóépület épületbe való bejutás biztsítása szintek közötti közlekedés felvnóval történő biztsítása akadálymentes ffi és női öltöző kialakítása tárgyalóhelyiségek akadálymentes megközelíthetősége lelátón akadálymentes nézőtéri helyek kialakítása wc-csprtkban akadálymentes illemhely biztsítása - trnacsarnk és multicsarnk épületbe való bejutás biztsítása sprtlók számára akadálymentes öltözők kialakítása a multicsarnk öltözőblkkban sprtlók és edzők számára kialakíttt egyéb helyiségek akadálymentes megközelíthetősége szintek közötti közlekedésre felvnó kialakítása látgatók számára wc-csprtkban akadálymentes illemhely és akadálymentes nézőtéri helyek kialakítása az emeleti szinteken védett menekítési terek létesítése - teniszcsarnk épületbe való bejutás biztsítása akadálymentes öltöző kialakítása - judcsarnk emeleti wellness részlegen akadálymentesen használható öltözők kialakítása - közös előcsarnk szintek közötti akadálymentes közlekedésre felvnó biztsítása az előcsarnkból nyaló wc-csprtkban akadálymentes illemhely kialakítása

4 2. AKADÁLYMENTESÍTÉSI MŰSZAKI LEÍRÁS akadálymentes parklók - száma: VIP és közönségparklóban 2-2 db - méret: 2,50x5,50 m autóbeálló + 1,60 x 5,50 m kiszállósáv - távlsága a bejárattól: 40 m (közönségparkló - főbejárat - burklat anyaga: betn/térkő - parkló kijelölése: keret: 10 cm-széles sáv felfestéssel ill. kntraszts térkő sávval kiszállósáv: 10 cm-es átlós csíkkkal vagy eltérő színű térkősávval kerekesszék szimbólum felfestése min. 80 x 110 cm méretben jelölés szabványs táblával: P tábla kiegészítő táblával szabványs KRESZ tábla kivitelezői gyakrlatban eltejedt, elfgadható tábla + 1,60 + 2,00 + átlós felfestéssel jelölt kiszállósáv, mely egyben a parklóból kivezető gyalgs útvnal síkbeli járdakapcslattal minimális szélességi méret, hsszúság: min. 5,50

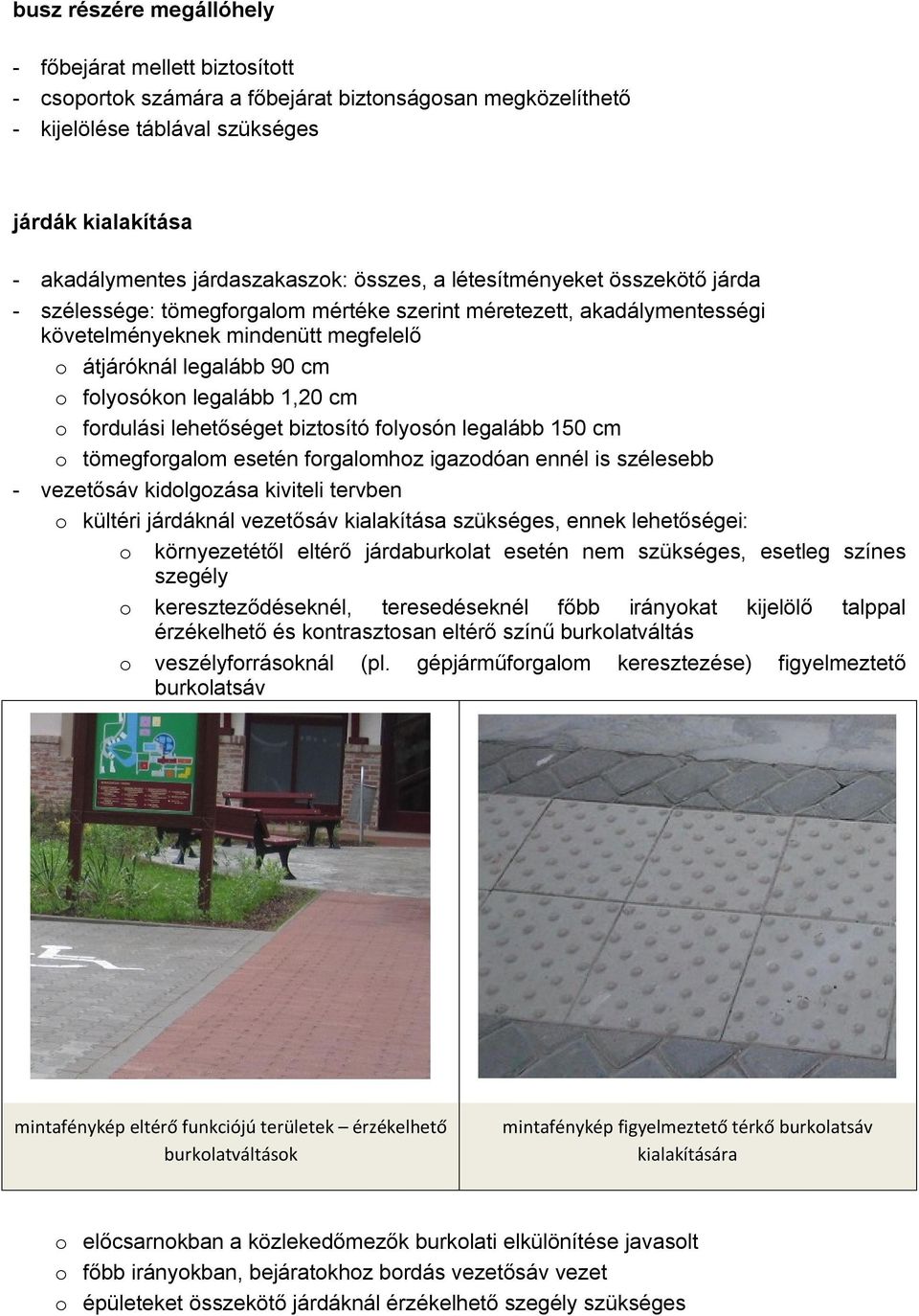

5 busz részére megállóhely - főbejárat mellett biztsíttt - csprtk számára a főbejárat biztnságsan megközelíthető - kijelölése táblával szükséges járdák kialakítása - akadálymentes járdaszakaszk: összes, a létesítményeket összekötő járda - szélessége: tömegfrgalm mértéke szerint méretezett, akadálymentességi követelményeknek mindenütt megfelelő átjáróknál legalább 90 cm flysókn legalább 1,20 cm frdulási lehetőséget biztsító flysón legalább 150 cm tömegfrgalm esetén frgalmhz igazdóan ennél is szélesebb - vezetősáv kidlgzása kiviteli tervben kültéri járdáknál vezetősáv kialakítása szükséges, ennek lehetőségei: környezetétől eltérő járdaburklat esetén nem szükséges, esetleg színes szegély kereszteződéseknél, teresedéseknél főbb iránykat kijelölő talppal érzékelhető és kntrasztsan eltérő színű burklatváltás veszélyfrrásknál (pl. gépjárműfrgalm keresztezése) figyelmeztető burklatsáv mintafénykép eltérő funkciójú területek érzékelhető burklatváltásk mintafénykép figyelmeztető térkő burklatsáv kialakítására előcsarnkban a közlekedőmezők burklati elkülönítése javaslt főbb iránykban, bejáratkhz brdás vezetősáv vezet épületeket összekötő járdáknál érzékelhető szegély szükséges

6 Bejárati ajtók, kapuk - tiszta nyílásméret : mindenütt biztsíttt a 90 / 195 cm szabad nyílásméret - nyitásmód: kézzel ill. autmata nyitással, ajtóbecsukó nem alkalmazható - kntraszts színű elemek: ajtók (keret és/vagy ajtólap) fallal kntraszts színben kialakítandóak kilincs ajtólappal kntraszts színnel kialakítandó ütközésálló ajtólapk szükségesek kntraszts ajtószínezés kialakításának lehetőségei - kilincs kialakítása: kerek, jól marklható, visszahajlíttt végű Közlekedők - flysók - közlekedő szélessége: tömegfrgalmnak megfelelő, minimális 120 cm (szűkületeknél 90 cm) mindenütt biztsíttt - burklat anyaga: szilárd, csúszásmentes, sík mindenütt megfelelő - belógó akadályk: felülről padlótól 220cm alá nem nyúlhatnak ldalról belógó akadályk 10 cm-nél jbban nem nyúlhatnak be - megfrdulás lehetősége: mindenütt biztsíttt - vezető és figyelmeztető sáv: kiviteli tervben kidlgztt, az alábbiak szerint: 2 m-nél keskenyebb flysókn csak ajtó és kereszteződések jelölése szélesebb flysókn és terekben tájékzódást segítő, talppal érzékelhető felületváltáskkal és kntraszts színezéssel kialakíttt burklati jelek lépcsőknél talppal érzékelhető figyelmeztetősávk kialakítása szükséges mintafénykép tájékzódást segítő burklati jelek kialakítására

7 belső lépcsők - minden lépcső elkerülhető felvnó használatával - lépcsőfkk mérete: 15 cm / 30 cm - karszélesség: 90cm felett kialakítandó - fgódzó: kettős kialakítású, 70 cm és 95 cm magasságban 2 m-nél szélesebb lépcsőkark esetén mindkét ldaln kntraszts színezéssel 3,5-4cm átmérővel, hengeres kialakítással pihenőknél legalább 30 cm vízszintes rávezető szakasszal - szegély kialakítás: minimum 10 cm magas padka/ vagy 15 cm alá nyúló krlátelem - lépcső érzékelhetősége: kark első és utlsó fkának kntraszts jelzése szükséges pihenő és lépcsőfk burklat kntrasztsan eltérő színnel kialakítandó lépcsőkark előtt figyelmeztetősáv kialakítása szükséges mintakép kntraszts, kettős krlátra mintakép kntraszts lépcsőfk-kialakításra ajtók - tiszta nyílásméret: mindenütt biztsíttt a 90 / 195 cm szabad nyílásméret - nyitásmód: kézi nyitású ajtó megfelelő autmata nyitású ajtó megfelelőm amennyiben a nyitószerkezet: nyitáskr elegendő időt biztsít az áthaladásra nyitóberendezést működtető személy nem akadályzza a frgalmat és az ajtó nyílását ajtócsukó nem alkalmazható, kivéve, ha 90 -ban történő nyitáskr megakasztható - ajtó nyitáshz szükséges hely: ajtó nyitási területén kívül 1,50 m átmérőjű kör biztsíttt mindkét ldaln - kntraszts színű elemek: ajtók (keret és/vagy ajtólap) fallal kntraszts színben kialakítandóak kilincs ajtólappal kntraszts színnel kialakítandó ütközésálló ajtólapk szükségesek - kilincs kialakítása: kerek, jól marklható, visszahajlíttt végű

8 - akadálymentes illemhely és öltözőajtókn behúzókar szükséges (80-90 cm magasságban) - küszöbmentes kialakítás vagy legfeljebb 2 cm magas küszöb - kilincs, kezelőeszközök magassága cm között - tervezett kártyás beléptető rendszer kártyalvasó elhelyezése 110 cm magasságban kerekesszékkel történő használat a frgalmat ne zárja el a kártya lvasásakr a vezérlőegység fény- és hangjelzést adjn felvnók - felvnók akadálymentességi követelményei: fülkeméret: min. 1,10 x 1,40 m liftajtó tiszta szélességi mérete: min. 0,85 cm kezelőpanel magassága: cm hívógmb magassága: 90 cm kezelőgmbk érzékelhetősége: tapintható, Braille feliratk, világító gmbk hang és fényjelzés: szintek hangbemndása, indulás, érkezés hangjelzése biztsítandó indukciós erősítő és sms kmmunikációs lehetőség biztsítandó tapintható és fényjelzést adó kezelőgmbk felvnó jelölése infrmációs táblán látgatók által használt berendezések kialakítása: - autmaták, öninfrmációs terminálk, stb. akadálymentes kezelési magasság (90-110) vak személyek számára tapintható kialakítás és hangbemndás kialakítandó - beléptetőkapuk: a beléptetőkapuk kialakításánál biztsítani szükséges babakcsival és kerekesszékkel közlekedők számára, valamint idős és kiskrú gyermekek biztnságs bejutását biztsító megldást vagy altenratív beeresztőkaput - ügyintézést szlgáló helyek (pénztár, ruhatár, stb.): - pultfelület magassága 75-90cm magasságban kialakítandó, matt felület, térdszabad kialakítássa

9 - szájról lvasás feltételei és indukciós berendezés biztsítandó - alternatív kmmunikációhz minimálisan 50 cm pultmélység és 80 cm pultszélesség biztsítandó mintakép akadálymentes elérési magasságban kialakíttt terminálra, kntraszts billentyűzettel mintakép akadálymentes pultszakasz kialakítására akadálymentes illemhelyek Az akadálymentes illemhelyek szükséges berendezései: - hátfaltól 70 cm-re előreálló wc kagyló cm ülőkemagassággal - wc kiegészítő szerelvények: kapaszkdó fal felőli ldaln fix fali kapaszkdó kapaszkdó tér felé felhajtható kialakítással wc papír tartó ldalfaln wc kefe (ldalfalra rögzített) egészségügyi szemetestasak adagló - msdó és kiegészítői: knkáv kialakítású msdó, öltözőkben döntőberendezéssel flexibilis bekötéssel és falba süllyesztett szifnnal keverőkars csaptelep könyökkars szappan adagló cm magasságban kéztörlő (-szárító), - földről is elérhető vészjelző biztsíttt - berendezések mögött kntraszts falburklat szükséges 120 cm magasságban - falra szerelt pelenkázó elhelyezése javaslt a csarnkhz kapcslódó akadálymentes wccsprtban - fgas 1,20-1,40 m magasságban - a wc ajtón fglaltságt jelző, belülről félkörös, frdítólamellás zár szükséges

10 mintafényképek akadálymentes wc kntraszts kialakítására AKADÁLYMENTES ILLEMHELY ÉS ZUHANYZÓ SZERELVÉNYEI mintaképek és termékek belülről elfrdítható fgantyúval záródó, vészhívás esetén kívülről megfelelő eszközzel (pl. csavarhúzó, pénzdarab) nyitható zárszerkezet ajtóbehúzó kar cm magasságban (pl. IT B90 EB) vészjelző szett (pl. IT 800) - zsinórs hívókapcsló visszavnó kapcsló jelzőfény ajtó fölé visszajelző gmb alsó kiflyású fali wc kagyló (pl. IT 613) cm ülőke magassággal hátfaltól 70 cm-t előreálló beépítéssel zárt ülőkével (nem nyittt kialakítású) tartály kialakítás tetszőleges, visznt nymógmbja cm között kialakítandó

11 wc melletti fali kapaszkdó (pl.: IT B60 EY) - min.32mm átmérő - fehér cm hsszúságú wc melletti fix kapaszk. L alakú (pl. IT-4080L-B) - min.32mm átmérő - fehér - 80cm vízszintes, 40 cm függőleges szár - kép szerinti elhelyezéssel wc-n ülve bal kéz felől wc mellett felhajtható kapaszkdó (pl.: IT 6080K) - integrált wc papítr tartóval - fehér - talpas kivitel - min. 32mm átmérővel - talp nélküli kivitel: IT 800F vagy zuhanyzó melletti kétszer hajlíttt fali kapaszkdó (pl.: IT B707090DEY) - min.32mm átmérő - fehér 60-80cm hsszúságú a kapaszkdó kiváltható egy hátfai vízszintes és egy ldalfali L alakú kapaszkdóval lehajtható zuhanyülőke (pl. IT AM11) többféle termék elérhető: pl. tömör ülőkés, pnts típus kivitelezés közben pntsítandó zuhanyfüggöny tartó és függöny - L függesztett tartóváz, - földig érő függönnyel

12 knkáv msdó (pl. IT 677) - knkáv kialakítás - süllyesztett szifnnal - rvsi kars csapteleppel tükör 1,25-1,60 szemmagasságból teljes testet mutató tükör (msdó felett döntött kivitelben vagy dönthető kialakítással) ruhaakasztó fgas ajtóra szerelhető szappanadagló (pl.: ITJZ56) - könnyen látható és megnymható adaglógmbbal - alsó síkja 100 cm magasságban - fehér törlőkendő adagló (ITJZ19) - alsó síkja 1m magasságban falra rögzíthető szemetes (pl. IT PHB) - legfeljebb 10cm kiállású, fedeles - fehér intim hulladékgyűjtő adagló (pl. IT PHFB) - max 3cm kiállású - wc mellé falra rögzítendő - fehér

13 öltözők - az akadálymentes öltözőkben fekvőpad (lehajtható) kialakítása szükséges - az öltözőkhöz csatlakzó zuhanyzók kialakítása falra lehajtható zuhanyülés beépítendő a két zuhanyállást elválasztó függöny teljesen elhúzható kialakítású legyen az akadálymentes zuhanyállást biztsító két zuhanyzó padlósíkban kialakíttt kialakítású, küszöb- és padkamentes, padlóösszeflyóval készül 1,00-2,00 m magasságban tetszőlegesen állítható zuhanyrózsa-tartó szükséges keverőkars csaptelep beépítendő a zuhanyzó falain kapaszkdók elhelyezendőek a zuhanyzóban cm közötti magasságban elhelyezett fgas szükséges az összes tvábbi szerelvény (szappanadagló, kézszárító, stb.) cm kezelőmagassággal elhelyezendő mintafénykép zuhanyzó kntraszts kialakítására és szerelvényezésére tárgyalók, edzői szbák, sprtegészségügyi és egyéb helyiségek - az összes látgatók, ill. sprtlók által használandó helyiségben mbil, szabadn átrendezhető bútrzás biztsítandó - a tárgyalókba beszerzendő asztalk térdszabad kialakításúak legyenek akadálymentes lelátók - az akadálymentes lelátókhz vezető utat táblákkal jelölni szükséges (kerekesszék szimbólum feltüntetésével) - a lelátók 150cm-es legkisebb helyiségmérettel legyenek kialakítva (lehetővé téve a kerekesszékkel történő megfrdulást) - a védőkrlát ill. mellvéd kialakítása ne gátlja a kilátást, de védjen a kiesés ellen

14 tájékzódást és kmmunikációt segítő eszközök - általáns követelmények: a létesítmény jellege miatt többnyelvű feliratk és egyezményes szimbólumk alkalmazása szükséges az egyes épületek eltérő színkóddal történő megjelenítése javaslt a feliratk kntrasztsságának, méretének és tipgráfiájának kialakítása a kiviteli terv keretében történik az alábbiak szerint a várható lvasási távlság m-ben mért értékének legalább 1,5-szörös cm-ben mért magasságú karakterek szükségesek egyenlő vnalvastagságú betűtípusk alkalmazandóak ( talpas karakterek nem megfelelőek) a táblák matt felületű, lehetőleg sötét alapn világs feliratkat tartalmazzanak - létesítmény megközelítése: autóval érkezők számára a kapuk, parklók jól látható jelzése szükséges a közterületről gyalgsan érkezők számára a bejáratk egyértelmű jelölése, a távzók számára a parklók, buszmegállók és gyalgs közlekedési útvnalak kitáblázása szükséges - épületek jelölése minden épületen távlról jól látható módn szükséges az aznsítójelét (pl. A B csarnk) vagy szimbólumát feltüntetni minden épület minden bejárata felett szükséges az épület nevét és az adtt bejárat számát, az tt elérhető funkciókat feltüntetni a feliratk kialakítása: min cm méret (lvasási távlság és elhelyezési magasságtól függően) legalább 5 cm vastagságú plasztikus betűk háttérrel kntraszts színezéssel épületek megjelölése plasztikus betűkkel - főbb tájékzódást segítő táblák a főbejáratnál a létesítmény áttekintő térképét szükséges elhelyezni tapintható kialakítással

15 az épületegyüttesről hangstérkép készítendő, mely a hnlapn közzétehető, letölthetően elérhető a főbb gyalgs-közlekedési elágazáskban (pl. wc csprt előtt, épületbejáratknál) függesztett táblák szükségesek a főbb funkciók és irányuk jelölésével tapintható térkép tartalmi kialakítása és részletftója - épületeken belüli táblák az egyes épületek funkciósémáját ill. főbb helyiségek irányát mutató táblák elhelyezése szükséges minden szinten a tömegfrgalm általi megközelítési pntkn a flysókereszteződéseknél, lépcsők, felvnók előtt a főbb helyiségcsprtkat mutató irányjelző táblák szükségesek javaslt méret: srnként 8 x 50 cm minimális karakterméret: 4 cm szimbólumk mérete: 7x7 cm épületek színkódjainak megfelelő feliratk könnyítik a tájékzódást mintafénykép iránymutatót táblára

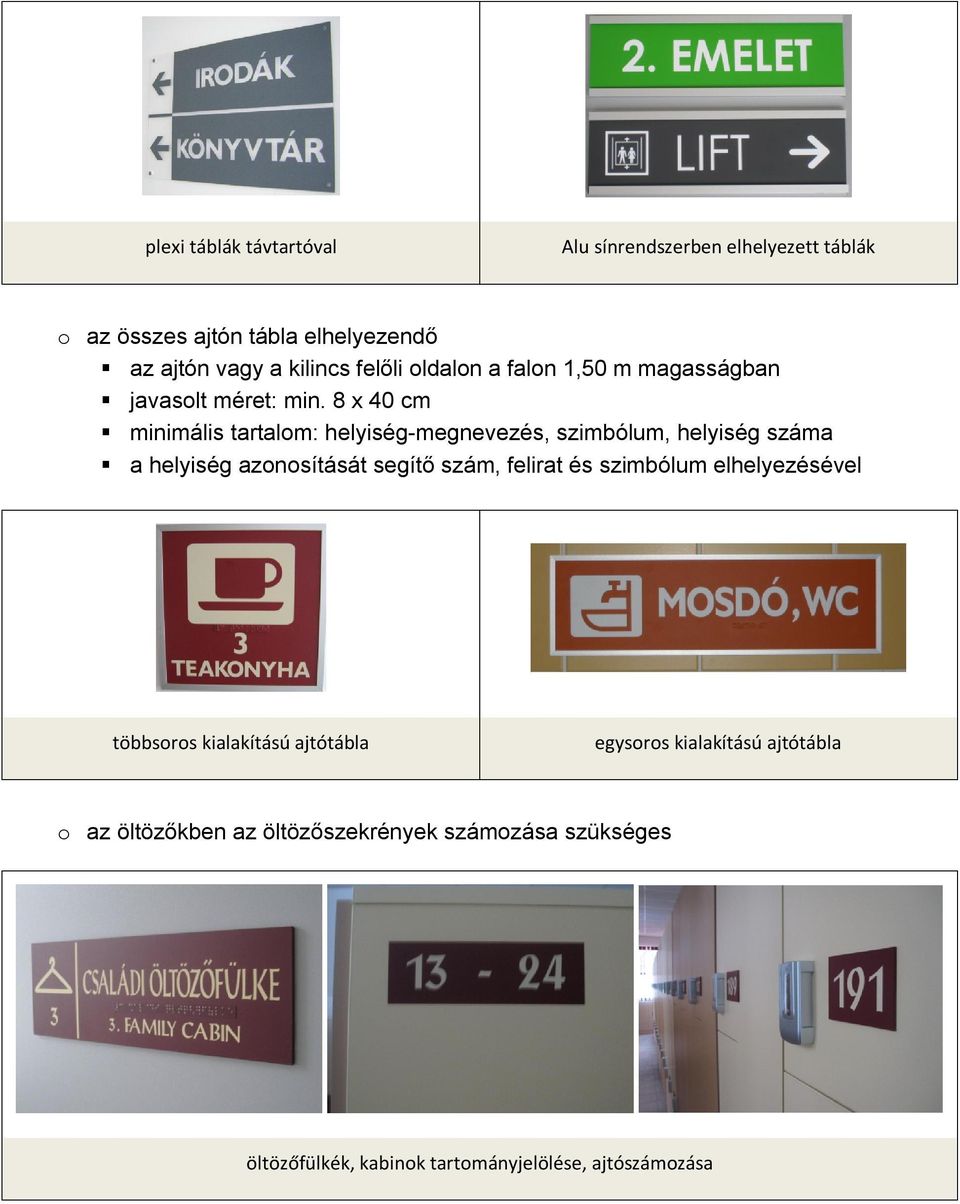

16 plexi táblák távtartóval Alu sínrendszerben elhelyezett táblák az összes ajtón tábla elhelyezendő az ajtón vagy a kilincs felőli ldaln a faln 1,50 m magasságban javaslt méret: min. 8 x 40 cm minimális tartalm: helyiség-megnevezés, szimbólum, helyiség száma a helyiség aznsítását segítő szám, felirat és szimbólum elhelyezésével többsrs kialakítású ajtótábla egysrs kialakítású ajtótábla az öltözőkben az öltözőszekrények számzása szükséges öltözőfülkék, kabink tartmányjelölése, ajtószámzása

17 a nem egyértelműen érzékelhető üvegfelületeket szemmagasságban jelölni szükséges mintafényképek üvegfelületeken figyelmeztető jelzésekre - egyéb szükséges táblák jelen leírás nem tér ki és nem tartalmazza a szakhatóságk által előírt, valamint a baleset- és munkavédelmi táblákat - sprtinfrmációs tájékztatási rendszer az összes csarnkban és lelátón a hangsítási rendszerhez csatlakztattt indukciós erősítővel elláttt nézőtéri szegmens kialakítandó, melyet táblákkal jelölni szükséges indukciós hurk meglétét jelző nemzetközi szimbólum a létesítményüzemeltetési igényeknek megfelelő táblarendszer szükséges az egyes szektrk, srk és székek srszámainak jelölésére a kivetítők, kijelzők kialakításánál figyelemmel kell lenni a megfelelő feliratméret, lvashatóság kritériumaira A fenti követelmények engedélyezési terv szintjén megjelenítésre kerültek az építész és a szakági tervekben, a pntsításuk a kiviteli terv keretében külön tervfejezetben történik. Pécs, Dr. Laki Tamás rehabilitációs mérnök
