Közterületek öntözése. Amit feltétlenül tudni kell, a megbízható öntözőrendszerek tervezéséhez

Átírás

1 Közterületek öntözése Amit feltétlenül tudni kell, a megbízható öntözőrendszerek tervezéséhez

2 Alapelvek Megbízható teljesítmény Tartósság Kevés látható alkatrész Vandálbiztos kialakítás Stabil vízforrás Túlméretezett kialakítás Lehetőleg csak éjjel öntözzön

3 Megbízhatóteljesítmény A parkok állandó felügyelete nem megoldott, aműködési hibákra csakkésve derül fény, amikor a növényzet és a környezet már sérült, ezért olyan alkatrészeket kellkiválasztani, amelyek tartósan képesek a jó teljesítmény biztosítására. Van úgy, hogy a vízzel bátran gazdálkodhatunk, de szükség van bolondbiztos működésre. Ez esetben spray szórófejeket tervezhetünk olyan helyekre is, ahová esetleg forgó fejeket tennénk. Ugyanígy kell eljárnunk, ha a víz annyira szennyezett, hogy a forgó fejek tartós működése nem garantálható.

4 Tartósság A felhasznált alkatrészeknek tartósan kell működniük. A gyártók a katalógusaikban az egyes alkatrészeket felhasználás szerint házikerti, kereskedelmiipari, sport, és rongálásnak kitett részekre osztják. A gyártói ajánlást mindig vegyük figyelembe.

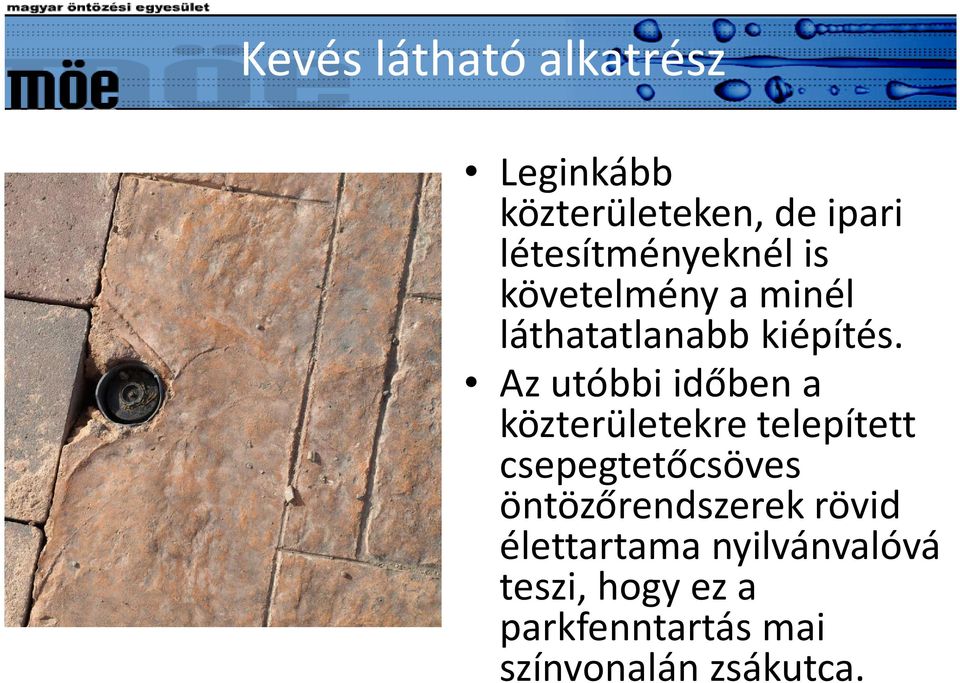

5 Kevés látható alkatrész Leginkább közterületeken, deipari létesítményeknél is követelmény a minél láthatatlanabb kiépítés. Az utóbbi időben a közterületekre telepített csepegtetőcsöves öntözőrendszerek rövid élettartama nyilvánvalóvá teszi, hogy ez a parkfenntartás mai színvonalán zsákutca.

6 Vandálbiztos kialakítás Ahol lehet fix öntözési szögű fúvókákat építsünk be. Nem árt ha a fúvókákat beragasztjuk a menetre. Ha 15 cm, vagy 30 cm kiemelkedésű szórófejet használunk, mindig az oldalsó bekötést válasszuk, mert ebben az esetben nem lehet a szórófejet kicsavarni. Ha nincs oldalsó bekötés, még mindig beszerelhetünk antivandal közcsavarokat, bár a hatásosságuk messze elmarad az oldalsó bekötéstől. A rotoros szórófejekből válasszuk a törésbiztos mechanikával, és a szögmemóriával ellátott változatokat.

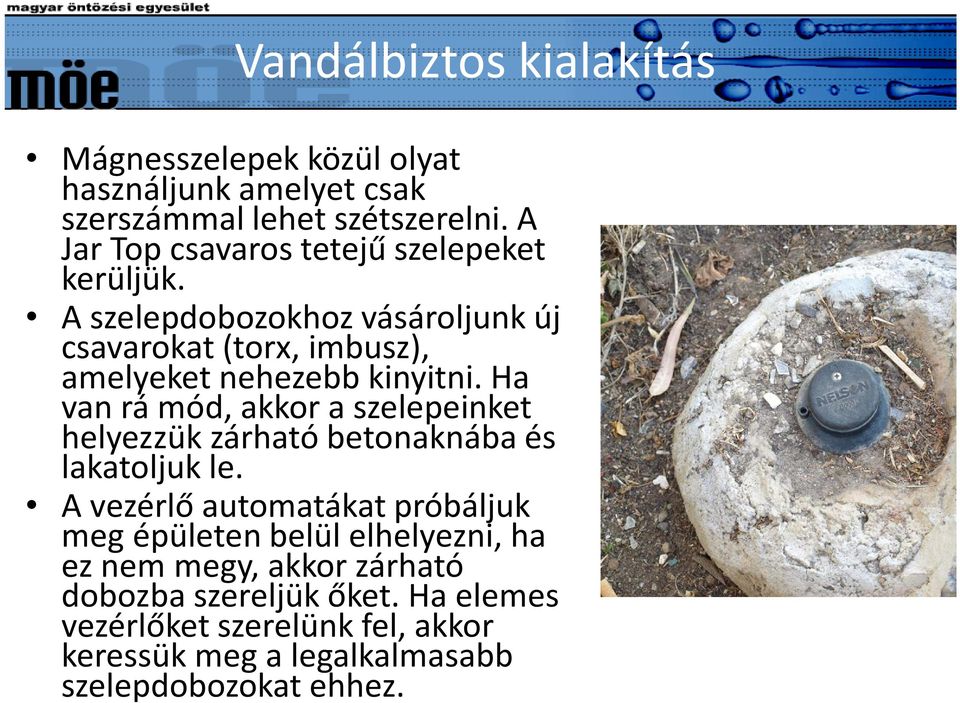

7 Vandálbiztoskialakítás Mágnesszelepekközül olyat használjunk amelyet csak szerszámmal lehet szétszerelni. A JarTop csavaros tetejű szelepeket kerüljük. A szelepdobozokhoz vásároljunk új csavarokat (torx, imbusz), amelyeket nehezebb kinyitni. Ha van rá mód, akkor a szelepeinket helyezzük zárható betonaknába és lakatoljuk le. A vezérlő automatákat próbáljuk meg épületen belül elhelyezni, ha ez nem megy, akkor zárható dobozba szereljük őket. Ha elemes vezérlőket szerelünk fel, akkor keressük meg a legalkalmasabb szelepdobozokat ehhez.

8 Stabil vízforrás Az alföldi városokra jellemző, hogy a víz nyomásáta víztorony magassága határozza meg. A 3-4 bar statikus nyomás forgó szórófejekhez nem elég. Ebben az esetben alacsonyabb nyomáson működő szórófejeket választunk, vagy alternatív megoldásokat alkalmazzunk. Gondoskodnunk kell a víz megfelelő minőségéről. Sok szennyeződés jut be a hálózatba csőtörés esetén, és a csövekből származó vízkő/rozsdadarabkák legalább annyira veszélyesek. Közterületeken minden esetben építsünk be megfelelő kapacitású szűrőt. A kellő kapacitás azt jelenti, hogy még ritka karbantartás esetén is kellő áteresztő képessége maradjon a szűrőnek. Mindig építsünk be mesterszelepet. A kettős lezárás nagyban csökkenti az esetleges károkat.

9 Túlméretezett kialakítás A biztonságos működés érdekében a csövek esetében a 4-et mindenképpen, de még a 6 baros változatokat is kerüljük. Csak 16 baros gyorskötőket alkalmazunk! Sokszor az acél kiemelkedő résszel ellátott szórófejek beépítése is indokolt, főleg ha homokozó, játszótér van a közelben. Ha vezérlőt választunk, akkor legyen lehetőség a bővítésre, hátha később a park többi részének megépítésével is megbíznak bennünket. A vezérlő legyen zárható, kültéri kivitel belső transzformátorral. Mindig használjunk az utak alatt védőcsöveket, és úgy méretezzük őket, hogy alkalomadtán még be tudjunk húzni más csövet, vagy kábel is.

10 Lehetőleg csak éjjel öntözzön A közterületeken az esőszerű öntözésre a napnyugta és hajnal közötti időszak a legalkalmasabb. Vasárnaptól-csütörtökig, 1:00-4:00 közötti időszak csendes, péntek és szombat esetén 3:00-6:00 a megfelelő időszak, de az öntözés elhagyása is szóba kerülhet ezeken a napokon. Ha a terület nagyméretű, és az öntözés hosszabb időt vesz igénybe, akkor törekedjünk arra, hogy a csepegtető öntözés kivételével minden esőszerű öntöző napnyugta után, a park használata végeztével induljon el.

11 Spray szórófejek előnyei és hátrányai a parköntözés esetén + Magas öntözési intenzitás, ezért gyorsan befejeződik egy zóna, így a fejek rövid ideig láthatóak. + Egybe öntözi az egész területet, nehéz a belső szórófejeket szárazon elérni. + Érzéketlen, tartós. + Rongálás esetén olcsó a javítása. - Rézsűn nem alkalmazható. - Sok zóna kell. - Az egyenletessége a leggyengébb. - Általában szerszám nélkül is elállítható.

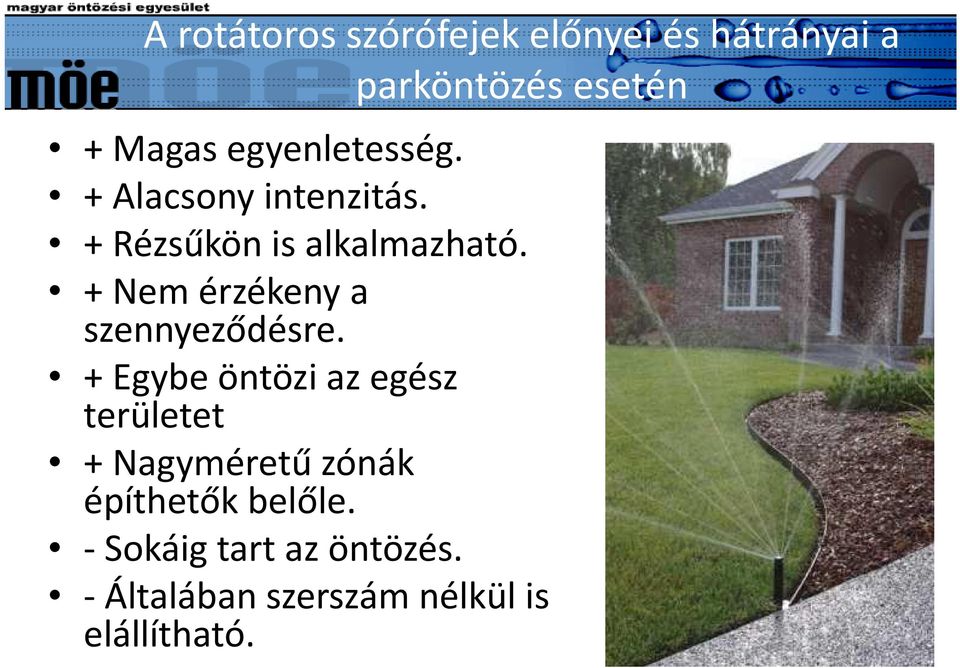

12 A rotátorosszórófejek előnyei és hátrányai a parköntözés esetén + Magas egyenletesség. + Alacsony intenzitás. + Rézsűkön is alkalmazható. + Nem érzékeny a szennyeződésre. + Egybe öntözi az egész területet + Nagyméretű zónák építhetők belőle. - Sokáig tart az öntözés. -Általában szerszám nélkül is elállítható.

13 A rotoros szórófejek előnyei és hátrányai a parköntözés esetén + Magas egyenletesség. + Alacsony intenzitás. + Rézsűkön is alkalmazható. + Nagyméretű területeket öntözhetünk meg. + Nagyméretű zónák építhetők belőle. + Csak szerszámmal állítható. + Szépen beállítható a szegély mentén. - Sokáig tart az öntözés. - Könnyen megközelíthető. -Ha nem törésbiztos a mechanika, akkor könnyen tönkretehető. - Érzékeny a szennyezett vízre. - Érzékeny a rongálásra. - Drága technológia, költséges javítani.

14 A felszíni csepegtető öntözés előnyei és hátrányai parköntözés esetén + Rézsűkön is jól alkalmazható. + Víztakarékos, mert minimális a párolgási veszteség. + A cserjefoltokhoz egyszerűen hozzáidomítható. + Olcsó megoldás kis felületen. + Könnyen javítható. + Nappal is használható. - Könnyen megrongálódik. - Gyakran kell felülvizsgálni. - Nem alkalmazható tartósan egynyári ágyásokban. - Látható, ezért nem vandálbiztos. - Jóminőségű víz kell hozzá.

15 A felszín alatti csepegtető öntözés előnyei és hátrányai parköntözés esetén + Nincs időbeli korlátozás, bármikor öntözhetünk. + Tisztított szennyvíz kijuttatására is alkalmas annak közegészségügyi kockázatai nélkül. + Nincs párolgási veszteség. + Vandálbiztos. + Minden növénytípusnál használható. + Rézsűkön is használható. + Tetszőleges alakú és méretű területeken használható, még ott is, ahol a szórófejekkel nem tudunk öntözni.

16 A felszín alatti csepegtető öntözés előnyei és hátrányai parköntözés esetén +Vékony talajréteg esetén is alkalmas az öntözésre (parkolóházak tetején). + A legjobb megoldás füvesített villamospályák számára. -Csak jóminőségű vízzel működtethető. - Nehéz javítani, ha megsérül. -Nagyon gondos tervezést, telepítést és üzemeltetést igényel. - Nehezen átépíthető. -Drága.

17 A szelepdobozban elhelyezett elemes vezérlőknek mindent ki kell bírniuk Egy közterületen elhelyezett elemes vezérlőnek komoly terhelést kell kibírnia. A szelepdobozt: Gépkocsiútnak nézik Megtelik földdel Teledobálják szeméttel Benövik a növények vagy megtelik vízzel.

18

19 Különleges öntözési igényű közterületek Füvesített villamos pálya Az űrszelvény szélességétől függően alkalmazható öntözési eljárások: Föld alatti csepegtetés (tetszőleges szélességben) Esőszerű öntözés (az öntözési időablak a szűkkeresztmetszet) Figyelemmel kell lenni a szerelvények elhelyezésénél. Célszerű központi vezérlést kialakítani. Figyelni kell a víz betáplálásra és a védőcsövek elhelyezésére.

20 Különleges öntözési igényű közterületek Körforgalmak közepe Rejtett kivitelre van szükség. Mivel szórófejekkel mindig lesz kiöntözés, ezért jó ötlet a földalatti csepegtetés. A vezérlés legtöbbször elemes, így nehéz szenzort hozzá illeszteni. Ha nem elemes a vezérlés, akkor a talajnedvességérzékelő jó megoldás lehet.

21 Különleges öntözési igényű közterületek Játszóterek Gond a játszószerek alatti öntözés. Öntözési időablak. Esőszerű öntözéssel nem használhatunk tisztított szennyvizet. Figyelni kell a homokozó melletti szórófejek kiválasztásánál. Mesterszelep használata javasolt.

22 Központi távfelügyeleti rendszer használata Előnyei: Vízmegtakarítás Átfolyásérzékelőkhasználatával folyamatos, működés közbeni ellenőrzés és meghibásodás esetén azonnali beavatkozás lehetősége. Hibaüzenetek küldése. Központi meteorológiai állomás használata. Statisztikák, kimutatások készíthetősége. Összességében egészségesebb növényállomány.

23 Szenzorok használata A közterületeken különösen fontos, hogy szenzorokkal figyeljük az időjárást és az átfolyó vízmennyiséget, mert a területek mérete nagy, így a fölöslegesen kijuttatott víz mennyisége is nagy lesz. Minimális javaslat: Esőérzékelő (akár vezeték nélküli) vagy ahol azt elhelyezni nem lehet, ott talajnedvesség-érzékelő használata. Extra megoldás: meteorológiai állomást építünk be, mert nem lesz, aki az időjárás éves változásához igazítsa az automatát. Ha van rá mód, használjunk átfolyás érzékelőt. A szenzorokat úgy építsük be, hogy a járókelők azt ne érhessék el.

24 A csőméretezés és nyomvonal tervezés Ne használjunk automata drén szelepeket. Egy nagy rendszer esetében ez komoly vízveszteséget jelentene minden öntözés után. Ne riadjunk meg nagyátmérőjű csövek használatától a szárnyvezeték esetén sem. Lehet 90-es csőre is szórófejet szerelni, béklyó kapható hozzá. Az átáramló vízmennyiségnek megfelelően szűkítgessük le a csővezetéket. Nem kell minden szórófejet a legvastagabb csővezetékre szerelni, mert az drága és teljességgel indokolatlan.

25 Tanácsok kivitelezőknek Az utak és szilárd burkolatok alatt a csöveinket és a kábeleket mindig védőcsőben vezessük. A védőcsöveket még az építkezés kezdetén, a burkolati szegélyekkel egy időben rakjuk le. A védőcsövek méretét akkorára válasszuk meg, hogy a későbbiekben is mellé férjen legalább egy cső. Az árkokat a kiskertekben szokásosnál mélyebbre ássuk. Legalább cmre tegyük a szárny-és a gerincvezetékeket. Ha nem ássuk a csöveket elég mélyre, akkor azok könnyen megsérülhetnek. Ha egy nyomvonalra több cső kerül akkor vagy szélesebb, vagy mélyebb árkot vagyunk kénytelenek készíteni.

26 Tanácsok kivitelezőknek Ne hagyjunk őrizetlenül nyitott árkot. Ha így teszünk, gondoskodjunk a megfelelő elkerítésről. Szerződés nélkül ne kezdjünk el egy nagyobb munkát sem. Mindig nyissunk építési naplót, ha önhibánkon kívül csúszás van a telepítésben, akkor azt azonnal vezessük felanaplóba. Az árkok teljes betemetése előtt (az idomok szabadon legyenek) végezzünk nyomáspróbát. Ezt rögzítsük az építési naplóba. Nem árt a villamos hálózatot is letesztelni egy mérőműszer segítségével. Ha tudunk, dolgozzunk előre, hogy minél hamarabb betemethessük az árkokat.

27 Durva tervezési hibák 1.

28 Durva tervezési hibák 1.

29 Durva tervezési hibák 2.

30 Durva tervezési hibák 2.

31 Durva tervezési hibák 2. Ugyanez a 6,6 m-es sáv 6,5-7 m-es szórófejekkel is megöntözhető lenne. Az eredeti terv szerint 192 szórófej 370 l/perc teljes vízfogyasztással öntöz. Ha 7 m-es fejeket használtak volna, a fejek száma úgy 50 db lett volna, a teljes vízfogyasztás pedig 144 l/perc.

32 Durva tervezési hibák 2.

33 Durva tervezési hibák 3.

34 Durva tervezési hibák 3.
