1 435. Ügyvezető igazgatói utasítás A kisfeszültségű közcélú hálózatra csatlakozás műszaki feltételei Készítette: DÉMÁSZ Hálózati Elosztó Kft. Stigmon Gábor méréstechnikai munkatárs Mikle-Baráth Miklós FAM szakértői főmunkatárs Szeged Nyomtatásban csak tájékoztató jellegű!

2 TATALOMJEGYZÉK ELRENDELŐ LAP A SZABÁLYOZÁS CÉLJA A SZABÁLYOZÁS HATÁLYA SZERVEZETEN BELÜLI HATÁLY TÁRGYI HATÁLY ÁLTALÁNOS ELŐÍRÁSOK ALAPELVEK MÉRETEZÉS CSATLAKOZÓK KIALAKÍTÁSA: KÁBEL ÉS MÉRŐSZEKRÉNYEK MŰSZAKI KÖVETELMÉNYEI ÁLTALÁNOS KÖVETELMÉNYEK KÁBELSZEKRÉNYEK / LÁBAZATOK / SÍNRENDSZER MÉRŐSZEKRÉNYEK MÉRETEK AJTÓ VAGY TAKARÓLEMEZ KÉSZÜLÉKRÖGZÍTÉS KISMEGSZAKÍTÓK SZEKRÉNYEK ELHELYEZÉSE FŐELOSZTÓ, ÉRINTÉSVÉDELEM: IDEIGLENES CSATLAKOZÁS /13 oldal

3 Elrendelő lap A fenti fejezetekből álló 435. számú ügyvezető igazgatói utasítást elrendelem. Jelen utasítás karbantartásáért felel (ügyrendfelelős): DÉMÁSZ Hálózati Elosztó Kft. Ügyfél és Kereskedői Kapcsolatok osztályvezető Hatályba lépés ideje: január 07. Szeged, január 04. Ügyrendfelelős: Nagy István Ügyfél és Kereskedői Kapcsolatok osztályvezető DÉMÁSZ Hálózati Elosztó Kft. Elrendelte: Jean-Paul Sainte-Marie ügyvezető igazgató DÉMÁSZ Hálózati Elosztó Kft 2/13 oldal

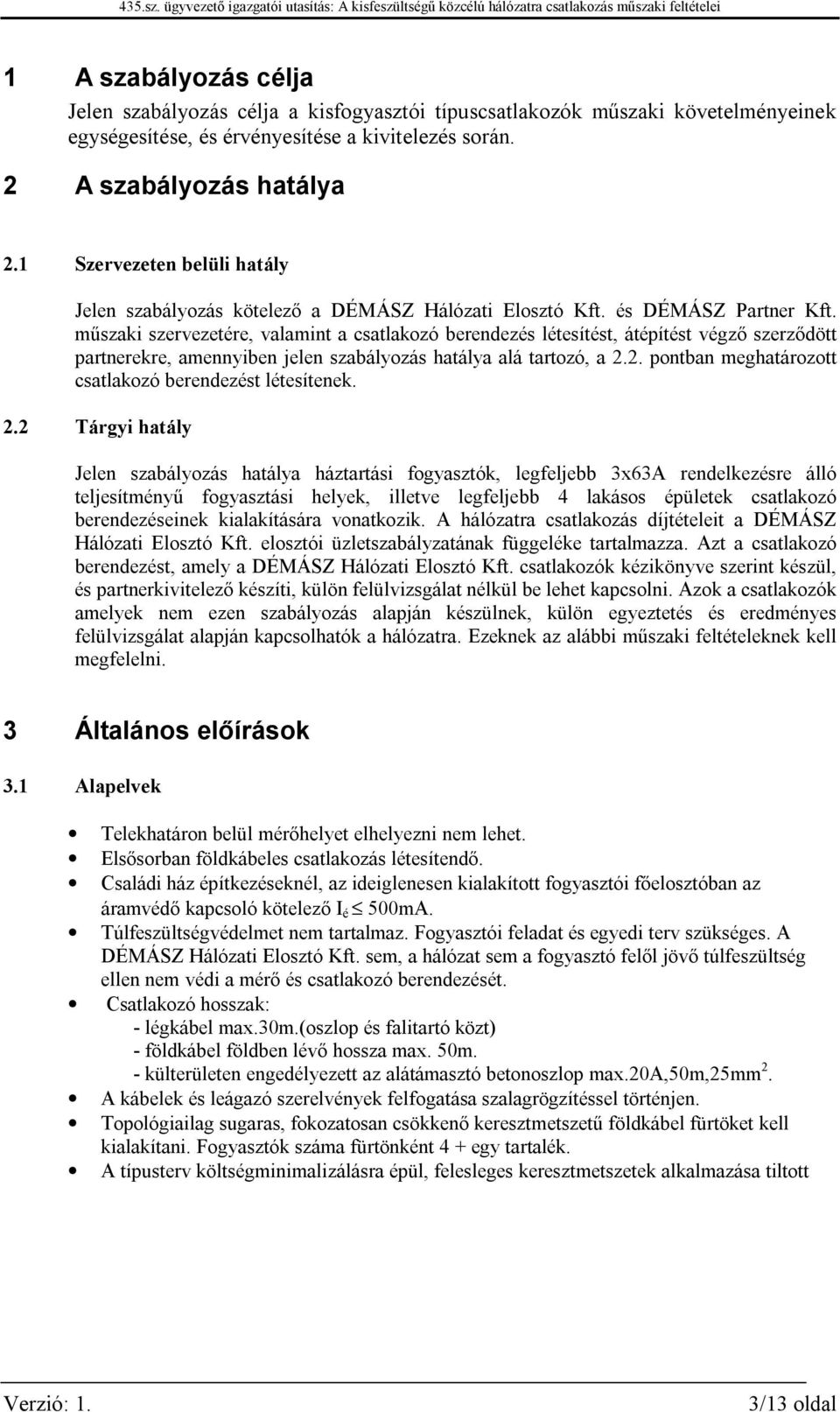

4 1 A szabályozás célja Jelen szabályozás célja a kisfogyasztói típuscsatlakozók műszaki követelményeinek egységesítése, és érvényesítése a kivitelezés során. 2 A szabályozás hatálya 2.1 Szervezeten belüli hatály Jelen szabályozás kötelező a DÉMÁSZ Hálózati Elosztó Kft. és DÉMÁSZ Partner Kft. műszaki szervezetére, valamint a csatlakozó berendezés létesítést, átépítést végző szerződött partnerekre, amennyiben jelen szabályozás hatálya alá tartozó, a 2.2. pontban meghatározott csatlakozó berendezést létesítenek. 2.2 Tárgyi hatály Jelen szabályozás hatálya háztartási fogyasztók, legfeljebb 3x63A rendelkezésre álló teljesítményű fogyasztási helyek, illetve legfeljebb 4 lakásos épületek csatlakozó berendezéseinek kialakítására vonatkozik. A hálózatra csatlakozás díjtételeit a DÉMÁSZ Hálózati Elosztó Kft. elosztói üzletszabályzatának függeléke tartalmazza. Azt a csatlakozó berendezést, amely a DÉMÁSZ Hálózati Elosztó Kft. csatlakozók kézikönyve szerint készül, és partnerkivitelező készíti, külön felülvizsgálat nélkül be lehet kapcsolni. Azok a csatlakozók amelyek nem ezen szabályozás alapján készülnek, külön egyeztetés és eredményes felülvizsgálat alapján kapcsolhatók a hálózatra. Ezeknek az alábbi műszaki feltételeknek kell megfelelni. 3 Általános előírások 3.1 Alapelvek on belül mérőhelyet elhelyezni nem lehet. Elsősorban földkábeles csatlakozás létesítendő. Családi ház építkezéseknél, az ideiglenesen kialakított fogyasztói főelosztóban az áramvédő kapcsoló kötelező I é 500mA. Túlfeszültségvédelmet nem tartalmaz. Fogyasztói feladat és egyedi terv szükséges. A DÉMÁSZ Hálózati Elosztó Kft. sem, a hálózat sem a fogyasztó felől jövő túlfeszültség ellen nem védi a mérő és csatlakozó berendezését. Csatlakozó hosszak: - légkábel max.30m.(oszlop és falitartó közt) - földkábel földben lévő hossza max. 50m. - külterületen engedélyezett az alátámasztó betonoszlop max.20a,50m,25mm 2. A kábelek és leágazó szerelvények felfogatása szalagrögzítéssel történjen. Topológiailag sugaras, fokozatosan csökkenő keresztmetszetű földkábel fürtöket kell kialakítani. Fogyasztók száma fürtönként 4 + egy tartalék. A típusterv költségminimalizálásra épül, felesleges keresztmetszetek alkalmazása tiltott 3/13 oldal

5 3.2 Méretezés 1% feszültségesésre történik. Ugyanez vonatkozik a mért vezetékre is. Fürtöket hálózatként kezelve méretezni az MSZ 447 szerinti terhelésekkel kell! Feszültség esés a tápponttól számítva a csatlakozó (utolsó fogy.) leágazási pontjáig 10% lehet. Nem kell méretezni: 3X32A/fogy-ig, ha fürt utolsó leágazó pontjáig a hurok impedancia nem haladja meg a 0,28 ohm értéket és a keresztmetszeti lépcsők be vannak tartva. A csatlakozókat a méretezés elkerülése végett az alábbi keresztmetszetre kell választani Légkábeles csatlakozóknál a hálózati oszlop terhelését is ellenőrizni kell. Kismegszakító Légkábel földkábel Terhelés Fesz.esés Keresztme távolság Asszimetr (%) tszet I 0 /I 3f 32A 25mm 2 25mm 2 30m 50% 0,87 35mm 2 50m 50% 0,99 40A - 50A - 63A - 25mm 2 30m 25% 0,91 35mm 2 50m 25% 1,03 35mm 2 30m 25% 0,82 50mm 2 50m 25% 0,96 35mm 2 30m 25% 1,03 50mm 2 50m 25% 1,2 A földkábel nyomvonalát engedélyeztetni kell az érintett közművekkel és az önkormányzat jegyzőjével. Erről készült dokumentumokat és a nyomvonalrajzot jóváhagyásra kell benyújtani a területileg illetékes műszaki egységhez. Nyíltárkos geodéziai bemérés szükséges, műszaki átadáskor elegendő a megrendelő felmutatása. Bekapcsolás előtt a belső szerelésről szükséges a kivitelezői érintésvédelmi-szabványossági nyilatkozata. 4/13 oldal

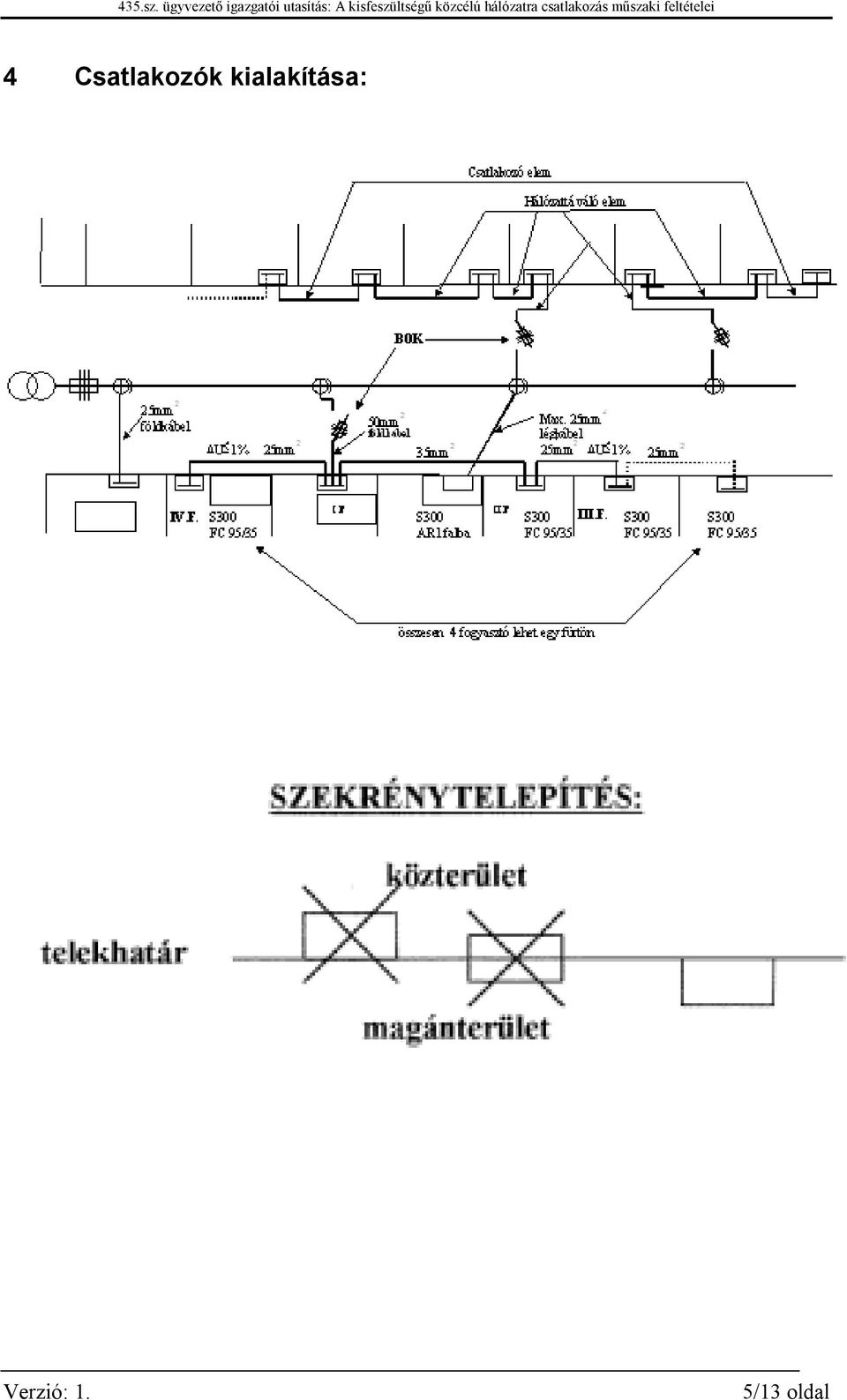

6 4 Csatlakozók kialakítása: 5/13 oldal

7 1. számú típus csatlakozás Légvezetékes hálózatról földkábeles csatlakozás telekhatáron elhelyezett mérőszekrénnyel (földre telepített vagy kerítésbe süllyesztett mérőszekrény). Ügyfél oldali megszakító Csatlakozási pont, tulajdoni határ Kábel, vagy kábelszerű vezeték. Min. 4x10 mm2. Bojler min. 6 mm2. Fogyasztói főelosztó U 1% 6/13 oldal

8 2. számú típus csatlakozás Légvezetékes hálózatról földkábeles csatlakozás ház homlokzatán elhelyezett mérőszekrénnyel (épületfalba süllyesztett mérőszekrénnyel). Ügyfél oldali megszakító Csatlakozási pont, tulajdoni határ Fogyasztói főelosztó MA vagy MCu vezeték. Védőcsőben! Min. 4x10 mm2 Bojler min. 6mm2. 3. számú típus csatlakozás Légvezetékes hálózatról légvezetékes csatlakozás falihorog segítségével ház homlokzatán elhelyezett mérőszekrénnyel (épületfalba süllyesztett mérőszekrény). Sodrott szigetelt vezeték többszálfeszítésű Védőcső a fal küső síkjában MA vagy MCu vezeték. Védőcsőben! Min. 4x10 mm2 Bojler min. 6mm2. Fogyasztói főelosztó Ügyfél oldali megszakító Csatlakozási pont, tulajdoni határ 7/13 oldal

9 4. számú típus csatlakozás Légvezetékes hálózatról légvezetékes csatlakozás, falitartó segítségével ház homlokzatán elhelyezett mérőszekrénnyel (épületfalba süllyesztett mérőszekrény). D Sodrott szigetelt vezeték többszálfeszítésű Védőcső a fal küső síkjában Fogyasztói főelosztó Ügyfél oldali megszakító Csatlakozási pont, tulajdoni határ MA vagy MCu vezeték. Védőcsőben! Min. 4x10 mm2 Bojler min. 6mm2. 5. számú típus csatlakozás Légvezetékes hálózatról légvezetékes csatlakozás oszlopra helyezett mérőszekrénnyel telekhatáron(oszlopra szerelt mérőszekrény).csak külterületi hálózaton. Sodrott szigetelt vezték többszálfeszítésű Betonoszlop Légkábel min. 10mm2 U 1% Légkábel Védőcső Ügyfél oldali megszakító Csatlakozási pont, tulajdoni határ Védőcső Légkábel védőcsőben földtől min. 2,5m-ig Kábel, vagy kábelszerű vezeték. Min. 4x10 mm2. Bojler min. 6 mm2. U 1% Fogyasztói főelosztó 8/13 oldal

10 6. számú típus csatlakozás Légvezetékes hálózatról légvezetékes csatlakozás oszloplábhoz telepített mérőszekrénnyel telekhatáron vagy, közterületen (földre telepített mérőszekrény). Sodrott szigetelt vezték többszálfeszítésű Betonoszlop Csapadékvíz elleni védelem Ügyfél oldali megszakító Csatlakozási pont, tulajdoni határ U 1% Kábel, vagy kábelszerű vezeték. Min. 4x10 mm2. Bojler min. 6 mm2. 7. számú típus csatlakozás Földkábeles csatlakozás ikerházak telekhatárán elhelyezett kettő mérőszekrénnyel(földre telepített vagy kerítésbe süllyesztett mérőszekrény). Fogyasztói főelosztó Kábel, vagy kábelszerű vezeték. Min. 4x10 mm2. Bojler min. 6 mm2. Telek Kerítés Ügyfél oldali megszakító (hátul) Csatlakozási pont, tulajdoni határ U 1% KIF közcélú földkábeles elosztóhálózat 9/13 oldal

11 8/A számú típus csatlakozás Földkábeles csatlakozás ikerházak telekhatárán elhelyezett négy mérőszekrénnyel (földre telepített vagy kerítésbe süllyesztett mérőszekrény) Fogyasztói főelosztó Kerítés Telek Ügyfél oldali megszakító U 1% Kábel, vagy kábelszerű vezeték. Min. 4x10 mm2. Bojler min. 6 mm2. KIF közcélú földkábeles elosztóhálózat KIF közcélú földkábeles elosztóhálózat Csatlakozási pont, tulajdoni határ 8/B számú típus csatlakozás Földkábeles csatlakozás ikerházak telekhatárán elhelyezett négy mérőszekrénnyel (földre telepített vagy kerítésbe süllyesztett mérőszekrény). Fogyasztói főelosztó Telek Ügyfél oldali megszakító (hátul) Csatlakozási pont, tulajdoni határ KIF közcélú földkábeles elosztóhálózat Kábel, vagykábelszerű vezeték. Min. 4x10 mm2. Bojler min. 6 mm2. U 1% KIF közcélú földkábeles elosztóhálózat 10/13 oldal

12 5 Kábel és mérőszekrények műszaki követelményei 5.1 Általános követelmények Névleges feszültség: 400V Betáplálás áramerőssége mérőszekrénynél 80A, kábelszekrénynél 200A Zárlati áramerősség: 6000A Védettség: IP44 Anyaga: műanyag, ütésállóság: Ik10, UV-sugárzásálló, tűzálló Rendelkezzen típusvizsgálati jegyzőkönyvvel vagy MEI megfelelőségi bizonylattal 5.2 Kábelszekrények / lábazatok / A fürtök kialakításához, a földre és a kerítésbe telepítendő mérőszekrényekhez szükség van földkábelek fogadására és elosztására. Ezeket a szekrényeket mindig egy mérőszekrénnyel együtt kell elhelyezni / lásd a fürtök kialakítása / ezért ezek a mérőszekrénnyel egybe is készülhetnek, de külön ajtóval. A lábazati szekrényben sínrendszert kell kialakítani a földkábelek fogadására. 5.3 Sínrendszer A sínről leágazó különálló csavaros sorkapcsos kötéssel kell leágaztatni a mérő és vezérlőkészülékekhez menő réz vezetékeket. A sorkapcsok befogadó mérete 2,5-25mm2. Csatlakozó földkábelek: árnyékolt alu. kábelek, 2db mm2, 1db mm2, A csatlakozás szorítópofákkal történhet tartományban RM, RMV és SM,10-35 tartományban RE, RMV szelvények fogadására. Az árnyékolások csatlakozásának fogadására alkalmas PE sínnel is rendelkezzen. Légkábeles csatlakozás kialakításnál a légkábel fogadására a fenti elvárások érvényesek. Ajtaja: tömör, ólomzárral lezárható legyen 5.4 Mérőszekrények Méretek Az alábbi készülékek befogadására alkalmas változatok szükségesek. 1db 3F, 1db 3F+1db 1F+Hkv, 2db 3F+HKV+ mágnes kapcsoló Ajtó vagy takarólemez Tegye lehetővé a mérők leolvasását kinyitás vagy levétel nélkül. Ezek külön-külön minimum két helyen zárópecsételhetőek legyenek Készülékrögzítés Keresztsínes rögzítő elemek 11/13 oldal

13 5.4.4 Kismegszakítók Sínre szerelhető. Ajtó vagy fedél nyitása nélkül legyenek kezelhetők. Kezelőnyílás takarása, külön zárható csapófedéllel. A kerítésbe szerelt szekrényeknél a kismegszakítók kezelése a fogyasztói igény szerint hátlapról is történhessen Vezetékelés A mérőszekrény elővezetékelését a maximális kiépítettség lehetőségnek megfelelően kell kialakítani. A méretlen vezeték (erőátviteli) minimum 10mm 2 maximum 16 mm 2 sodrott réz érvéghüvelyezve, a vezérlő készülékek tápellátása 2,5mm 2 sodrott réz érvéghüvelyezve (fázis-fekete, nulla-kék). A berendezések felszerelése után a szabadon maradt vezetékek végeit szigetelő hüvellyel (nem szigetelőszalaggal) kell ellátni. A vezetékeket jelöléssel kell ellátni. A vezetékelésről bekötési rajzot kell mellékelni a jelölésnek megfelelően Mágneskapcsoló Kalapsínre rögzíthető legyen. (érintkezők min. 40A) Mért oldali vezeték és sorkapocs: A mért vezeték minimum 10mm 2 maximum 16mm 2 sodrott réz érvéghüvelyezve. A sorkapcsok befogadó mérete 6-25mm Szekrények elhelyezése Földön: Mindig lábazattal kell a mérőszekrényt elhelyezni. Kerítésben: Amennyiben műszaki szempontból szükséges lábazattal kell elkészíteni. Falban: A szekrénynek alkalmasnak kell lenni oldalt a zárpecsételt rész alá, 36mm védőcső, alul pedig 50mm védőcső fogadására. Földkábeles csatlakozás esetén nem kell lábazat (amennyiben műszaki követelmények nem írják elő), de a szekrénynek egy külön zárpecsételt térrel alkalmasnak kell lenni kábelfej fogadására. A méretlen kábel fogadása sorkapocsban történjen. Külterületen: oszlopon is elhelyezhető mérőszekrény. Itt azonban csak az 1db 3F mérőkészüléket tartalmazó szekrényt engedjük meg. A mért vezetéket légkábellel az oszlopról el lehet vinni Főelosztó, érintésvédelem: A mérőszekrényben, ideiglenes esetben sem alakítható ki. A mért vezeték min. 10mm 2 lehet kivétel bojler, ahol 6mm 2 megengedett. PEN vezeték a főelosztóig midig 10mm 2. Az csomópontot és a számottevő földelés kialakítását a főelosztóban vagy közvetlen közelében kell kialakítani Ideiglenes csatlakozás A végleges csatlakozó földre telepítése esetén az ideiglenes csatlakozó megegyezhet a véglegessel. A főelosztót külön a csatlakozó szekrénytől független szekrényben kell 12/13 oldal

14 kiképezni, amelyben, 500mA-es ÉV kikapcsoló készüléket kell elhelyezni. Egyéb ideiglenes esetekben az 5 sz. csatlakozás szerint kell kialakítani a csatlakozót. Az oszlop lehet gyámon lévő jó állapotú faoszlop is. A főelosztó elhelyezhető az oszlopon is de külön szekrényben. 13/13 oldal
