1 A/A1 szabályzás bekötési útmutató Oldal: 1 / 6 MIIB A/A1 bekötési útmutató Bevezetés A MIIB konvektorok vezérl rendszereit az általános 230V/50Hz áramellátó hálózatból látják el energiával. Azért, hogy biztosítsuk a veszélyes érintéssel szembeni elektromos biztonságot, a konvektorokban a biztonságos 12V használatos. Ezért az elválasztó áramellátást használják a konvektorok meghajtására. Minden elektromos szerelést elektrotechnikai képesítéssel rendelkez munkásoknak kell elvégezni az Elektromos Biztonság 50. rendelete alapján. Jellemz k A MIIB konvektorok A vezérl je a legegyszer bb vezérl egyszer termosztáttal és egy érintkez kapcsolóval. Az elválasztó transzformátor a kimen feszültség választási lehet ségével egy alkalmas V használatos meghajtó feszültségként. A m ködés leírása A termosztát érintkez kapcsolójához szükséges áram kibocsátásnak megfelel en vagy az elválasztó transzformátor másodlagos köréhez (A változat), vagy az elválasztó transzformátor els dleges köréhez csatlakozik (A1 változat). A Száraz beltérbe Alkalmazható: MIIB COI KT, -MT, KT-0, -KT-1, -KT-2, -KT-3, -T50, -T60, -T80, - HC (DC) Ha a termosztát az elválasztó transzformátor másodlagos köréhez csatlakozik, akkor csak a biztonságos 21V/50Hz áramellátással dolgozik, ami az érintkez kapcsoló m ködési feszültsége. A termosztát érintkez kapcsolóját a másodlagos kör maximális áramára kell méretezni. Például, ha a TT1-DC transzformátort a nominális 90 VA látszólagos kimenettel használják, az érintkez t legalább 8A-re kell méretezni. A legtöbb termosztát képes az ilyen áram kapcsolására, de ha er sebb transzformátorokat TT3 (20A) vagy TT5 (27A) használnak, az A vezérl nek ez a változata nem használható. A1 edves, párás beltérbe Alkalmazható: MIIB COI-KO, -MO, -KO-2, -HC, -HC/4, Ha a termosztát az elválasztó transzformátor els dleges köréhez csatlakozik (A1 változat), akkor a termosztátnak ki kell elégítenie a 230V50Hz (kis feszültség 1000 V-ig) hálózatú rendszer készülékeinek az elektrotechnikai biztonsági el írásait, beleértve a védelmet. A termosztát érintkez jét nominális AC 230V50Hz feszültség kapcsolás indukciós terhelésére kell méretezni. Az aktuális érintkez méretezésnek a csatlakozó terhelésének és a szükséges tartaléknak kell megfelelnie. Például amikor TT5 elválasztó transzformátort a 330 VA látszólagos nominális kibocsátással használnak, az érintkez t legalább 2A-re kell méretezni. Sok transzformátor egy termosztáthoz is csatlakoztatható, aztán összeállítva viszonylag nagy kiterjedés f t rendszert vagy egy magasabb energia igény rendszert (amikor a sugárzókat aszinkron a.c. motorokkal használják), ezt egy termosztáttal vezérlik. Figyelem: transzformátorok másodlagos tekercselése párhuzamosan nem köthet be semmilyen körülmények között! Minden transzformátornak a saját méretezésnek megfelel csoportját kell meghajtania.

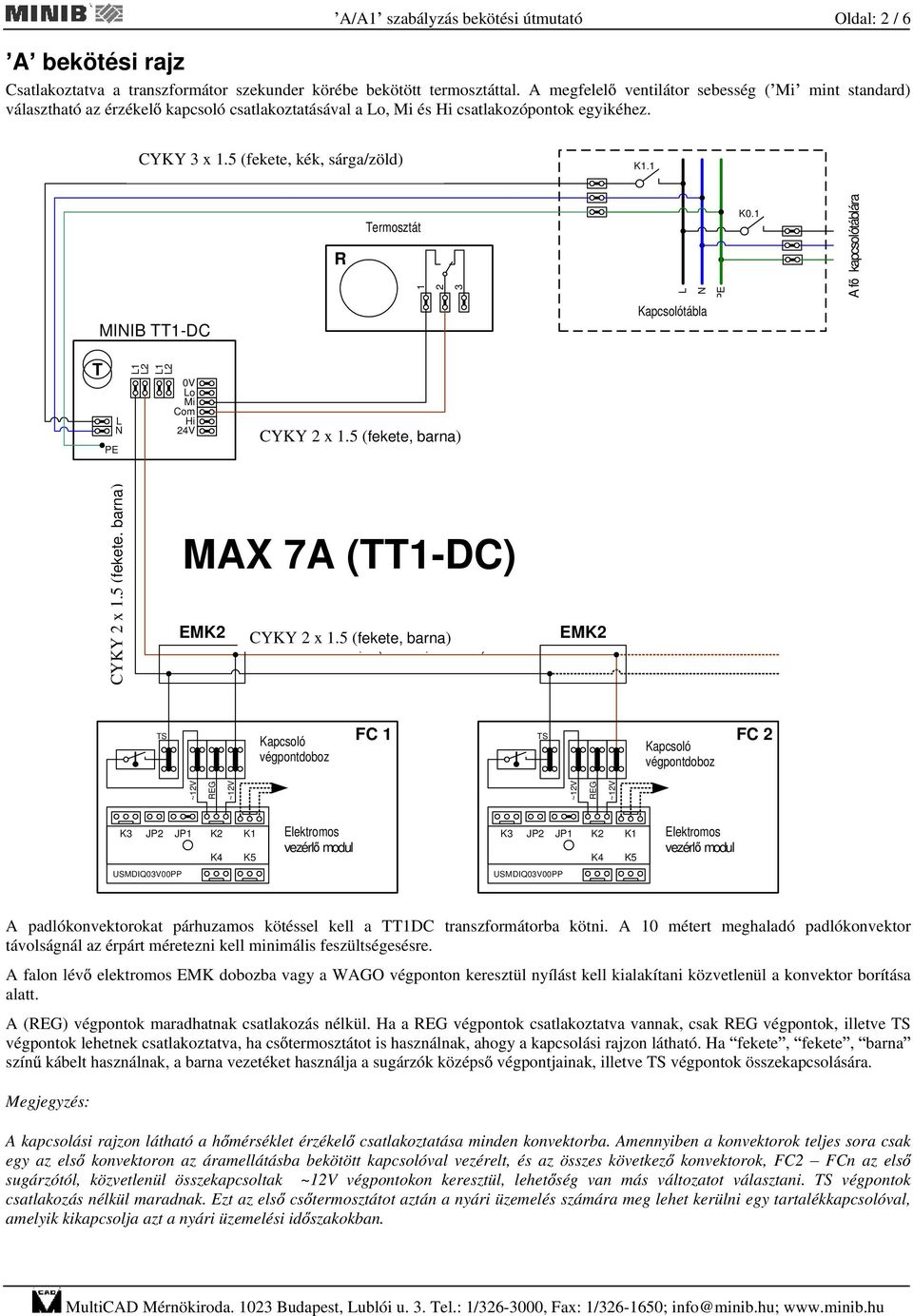

2 A/A1 szabályzás bekötési útmutató Oldal: 2 / 6 A bekötési rajz Csatlakoztatva a transzformátor szekunder körébe bekötött termosztáttal. A megfelel ventilátor sebesség ( Mi mint standard) választható az érzékel kapcsoló csatlakoztatásával a o, Mi és Hi csatlakozópontok egyikéhez. CYKY 3 x 1.5 (fekete, kék, sárga/zöld) CYKY 3x1,5 ( erná, modrá, l./zel.) R MIIB TT1-DC Termosztát Termostat Kapcsolótábla Rozvad K0.1 A f kapcsolótáblára K hlavnímu rozvad i T V o Mi Com 24V Hi CYKY 2x1,5 ( erná, hn dá) CYKY 2 x 1.5 (fekete, barna) CYKY 2 2x1,5 x 1.5 ( (fekete, erná, hn barna) dá) MAX 7A (TT1-DC) EM CYKY CYKY 2 x 1.5 2x1,5 (fekete, ( erná, barna) hn dá) EM P Kapcsoló ipojovací svorkovnice végpontdoboz FC 1 PKapcsoló ipojovací svorkovnice végpontdoboz FC 2 vezérl elektroniky modul elektroniky vezérl modul A padlókonvektorokat párhuzamos kötéssel kell a TT1DC transzformátorba kötni. A 10 métert meghaladó padlókonvektor távolságnál az érpárt méretezni kell minimális feszültségesésre. A falon lév elektromos EMK dobozba vagy a WAGO végponton keresztül nyílást kell kialakítani közvetlenül a konvektor borítása alatt. A () végpontok maradhatnak csatlakozás nélkül. Ha a végpontok csatlakoztatva vannak, csak végpontok, illetve végpontok lehetnek csatlakoztatva, ha cs termosztátot is használnak, ahogy a kapcsolási rajzon látható. Ha fekete, fekete, barna szín kábelt használnak, a barna vezetéket használja a sugárzók középs végpontjainak, illetve végpontok összekapcsolására. Megjegyzés: A kapcsolási rajzon látható a h mérséklet érzékel csatlakoztatása minden konvektorba. Amennyiben a konvektorok teljes sora csak egy az els konvektoron az áramellátásba bekötött kapcsolóval vezérelt, és az összes következ konvektorok, FC2 FCn az els sugárzótól, közvetlenül összekapcsoltak végpontokon keresztül, lehet ség van más változatot választani. végpontok csatlakozás nélkül maradnak. Ezt az els cs termosztátot aztán a nyári üzemelés számára meg lehet kerülni egy tartalékkapcsolóval, amelyik kikapcsolja azt a nyári üzemelési id szakokban.

3 A/A1 szabályzás bekötési útmutató Oldal: 3 / 6 A1 bekötési rajz A transzformátor primer körébe bekötött termosztáttal. A konvektorok egyik póluson keresztül a nullához és egy másik póluson keresztül az elválasztó transzformátor o, Mi és Hi csatlakozópontjainak egyikéhez vannak csatlakoztatva. ehetséges a megfelel ventilátor sebesség ( Mi mint standard) kiválasztása. T CYKY 3 x 1.5 (fekete, kék, sárga/zöld) CYKY 3x1,5 ( erná, modrá, l./zel.) MIIB TT3 MIIB TT3 vagy TT5 nebo TT5 spojka Hi Mi o 0V Termosztát Termostat R 1 CYKY 22x1,5 x 1.5 ((fekete, erná, hn barna) dá) Rozvad Kapcsolótábla K0.1 A f kapcsolótáblára K hlavnímu rozvad i CYKY 2 x 2.5 (fekete, barna) CYKY 2x2,5 ( erná, hn dá) CYKY CYKY 2 x 2x4 4 (fekete, ( erná, barna) hn dá) MAX 27A EM CYKY 2 x 2.5 (fekete, barna) CYKY 2x2,5 ( erná, hn dá) CYKY 2 x 4 (fekete, barna) CYKY 2x4 ( erná, hn dá) Kapcsoló P ipojovací végpontdoboz svorkovnice FC 1 EM Kapcsoló P ipojovací végpontdoboz svorkovnice FC 2 elektroniky vezérl modul elektroniky vezérl modul Konvektorok Místo konvektor a.c. motorral se stejnosm is használhatók rnými motory d.c. motorú lze pou konvektorok ít i konvektory helyett. s motory st ídavými. A padlókonvektorokat párhuzamos kötéssel kell a TT1DC transzformátorba kötni. A 10 métert meghaladó padlókonvektor távolságnál az érpárt méretezni kell minimális feszültségesésre. A kábel csatlakozás vezeték keresztezés szakaszait a kábelhossz és a teljes terhelésnek megfelel en kell kiválasztani, hogy a végponttáblán a feszültségesés ne haladja meg az 1-2V-ot.. A () végpontok maradhatnak csatlakozás nélkül. Ha a végpontok csatlakoztatva vannak, csak végpontok, illetve végpontok lehetnek csatlakoztatva, ha cs termosztátot is használnak, ahogy a kapcsolási rajzon látható. Ha fekete, fekete, barna szín kábelt használnak, a barna vezetéket használja a sugárzók középs végpontjainak, illetve végpontok összekapcsolására Megjegyzés: A kapcsolási rajzon látható a h mérséklet érzékel csatlakoztatása minden konvektorba. Amennyiben a konvektorok teljes sora csak egy az els konvektoron az áramellátásba bekötött kapcsolóval vezérelt, és az összes következ konvektorok, FC2 FCn az els sugárzótól, közvetlenül összekapcsoltak végpontokon keresztül, lehet ség van más változatot választani. végpontok csatlakozás nélkül maradnak. Ezt az els cs termosztátot aztán a nyári üzemelés számára meg lehet kerülni egy tartalékkapcsolóval, amelyik kikapcsolja azt a nyári üzemelési id szakokban.

4 A/A1 szabályzás bekötési útmutató Oldal: 4 / 6 MIIB A szabályzás alkotóelemei: Az elválasztó transzformátort az ellátott konvektorok számának megfelel en kell kiválasztani TT1-DC / TT3 / TT5 A bal oldali képen a TT1-DC transzformátor látható a falba szerelhet dobozban. A TT5 nyitott transzformátor látható a jobb oldali képen. Termosztát (opcionális) Az ábrázolt cs termosztátot és csatlakozó kábeleket a B,D,E vezérl k tartalmazzák.

5 A/A1 szabályzás bekötési útmutató Oldal: 5 / 6 Szerelési folyamat 1. A MIIB konvektorokkal rendelkez f tési rendszer szerelése a konvektorok kiválasztott pozíciókba helyezésével kezd dik lásd a konvektorok szerelési folyamatát és a csatlakoztatásukat a f tési rendszerhez. 2. Helyezze a transzformátort és a termosztátot a kiválasztott helyre. 3. A szükséges csatlakozó kábelek kiépítése lásd a kapcsolási rajzot. Kábelnyílást kell készíteni vagy a falon lév dobozra, vagy közvetlenül a végponttáblára a konvektorokban. A betápláló feszültséghez csatlakozó végpontokat (els és harmadik végpont a konvektor falától) meg vannak jelölve ~12 V. A vezérl jelhez csatlakozó végpont (második végpont a konvektor falától) meg van jelölve. Az utolsó négy végpont a cs termosztát egy pólusának csatlakoztatására áll rendelkezésre. A végpontot nem kell megjelölni. Az alsó képen: A konvektor végponttáblájának csatlakoztatása, beleértve a cs termosztát szabványos csatlakoztatását. 4. A cs termosztát a megrendel kérésének megfelel en kell csatlakoztatni. 5. Készítse el a vezérl és a konvektor összes alkatrészének csatlakoztatását a kiválasztott kapcsolási rajznak megfelel en.

6 A/A1 szabályzás bekötési útmutató Oldal: 6 / 6 Üzembe helyezés 1. A vezérl aktiválása úgy történik, hogy a f kapcsolótábla körmegszakítóján lév csatlakozó kapcsoló ellen rzése után a f tési rendszer m köd képes. 2. Ha a cs termosztátok csatlakoztatva vannak, szükséges elegend mennyiség melegvíz áramlást biztosítani a konvektorokba. Végül ezek a kapcsolók id legesen beköthet ek a vezetékváltóval a ventilátorok m ködési próbájához. 3. A termosztáton a f tést kell kiválasztani. Beállítani az aktuális helyiség h mérsékleténél magasabb h mérséklet értéket. A termosztátnak be kell kapcsolnia a típusától függ en legkés bb 1 percen belül. (Ez a késés csak elektronikus programozható termosztátokra vonatkozik, amelyeknél ez a késleltetés be van vezetve, megel zend az érintkez k gyorsan ismétl d zárásait és nyitásait, ami a f t rendszer elemeinek sérüléséhez vezethetne.) 4. Amikor a termosztát be van kapcsolva, az összes konvektor összes ventilátorának el kell indulnia hozzávet legesen azonos sebességgel a transzformátor kiválasztott csatlakozásának és a sebességkapcsoló pozíciójának megfelel en. Ellen rizze végigkapcsolva a kapcsolót a termosztáton, hogy az aktuális forgási sebesség megfelel -e a kapcsoló egyes fokozatihoz. Ha nem, korrigálja a transzformátor csatlakozásának bekötését. 5. Ha a sebességmér rendelkezésre áll, a forgási sebességet ellen rizni lehet, és ha nem az elvárt értéknek megfelel, lehetséges a transzformátor egy másik csatlakozásának a kiválasztása. A vezeték veszteségeire tekintettel, nem lehet pontosan meghatározni a ventilátor áramlás eredményét csak a leválasztó transzformátor csatlakozásának megfelel en. 6. Fontos ellen rzési eljárás, ha a transzformátor kimenetén mért feszültséget összehasonlítjuk a padlókonvektor köt dobozán mért értékekkel. Maximum 1-1.5V feszültségesés megengedett! 7. A cs termosztátok ellen rzése: (Az eddigi m veletek kiiktatott cs termosztátokkal voltak elvégezhet k. Ellenkez esetben, mivel a beszerelés-beüzemelésnél a kazánt ritkán kapcsolják be, az 1-6 pontokban a ventilátorok nem kapcsoltak be.) A cs könyökre rögzített és az áramkörbe a fenti rajzon bekötött cs termosztátok 40 o C felett kapcsolnak. A termosztáton a beállított h mérsékletet állítsuk maximumra és miután meggy z dtünk a kazán m ködésér l, valamint, hogy a konvektorokban üzemi h mérséklet víz kering, a ventilátoroknak be kell kapcsolniuk. Fordítva is ellen rizhet mindez. Miután a kazán kikapcsolt és a ventilátorok még m ködnek, a h cserél fokozatosan visszah l. Közel szobah mérsékletnél, a cs termosztátoknak ki kell kapcsolniuk, ezáltal a ventilátorok is leállnak, annak ellenére, hogy a termosztáton beállított értéket a helyiségh mérséklet még nem érte el. 8. Ezután állítsa a termosztát h mérsékletét a helyiség h mérsékleténél alacsonyabbra. A termosztátnak ki kell kapcsolnia legkés bb 1perc múlva. Minden ventilátornak le kell állnia. Megjegyzések A konvektor körök kapcsolási rajza a cs termosztát alap csatlakoztatásával H érzékel Spínací kapcsolása teplotní sensor T sensor Reg. Hlavní svorkovnice konvektoru DC motor 2 K dal ímu modulu je- li pou it. Modul DC motor 1
