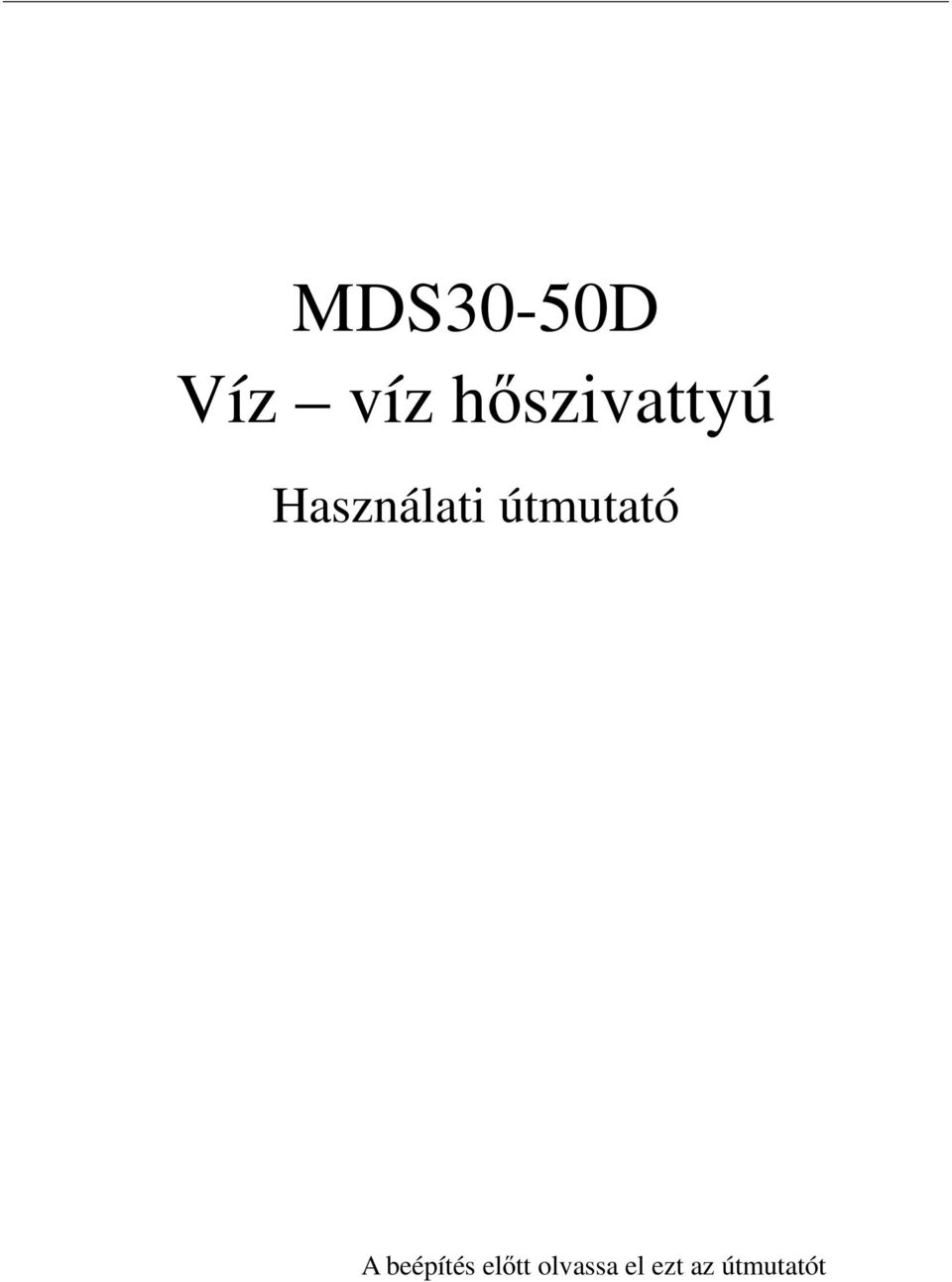

1 MDS30-50D Víz víz hőszivattyú Használati útmutató A beépítés előtt olvassa el ezt az útmutatót

2 Figyelem! A hőszivattyúk üzembe helyezését bízza szakemberre, mivel a szakszerűtlen üzembe helyezésből fakadó meghibásodás a garancia elvesztését vonja maga után. Összefoglaló A DF2SS-TS5 vezérlő a víz víz rendszerű, egy vagy két kompresszoros hőszivattyúkhoz. A kontroller két fő része a külső egység és a beltéri vezérlő panel fan-coil bekötési lehetősséggel. Fő műszaki jellemzők 1 Működési tartomány Tápfeszültség: AC230V±10% Környezeti hőmérséklet: -20~+55 Tárolási hőmérséklet: Moisture requirement: 2 Hőmérésklet szabályzás léptéke: 1 A vezérő funkciói 1 Hűtés vezérlése 2 Fűtés vezérlése -35~+85 0~95%RH 3 A belső kör visszatérő vízhőmérséklet kijelzése lekérdező funkcióval 4 A beállítások tárolása áramkimaradás esetére. 5 A kompresszor kiegyensúlyozott üzemeltetése és indítása a megadott időben. 6 Rövidzárlat és inverz fázis sorrend védelem 7 Védelmi funkciók kijelzése 8 Fan coil vezérlés 9 Nagyteljesítményű Motorola vezérlőáramkör 10 Ki- és bekapcsolás időzítése 11 Számlafizetési emlékeztető Megj.: ebben a dokumentumban a belső a terhelt oldalt, amíg a külső a víz hőforrás oldalt jelenti. 2

3 A vezérlő használata A vezérlőt az alábbi ábra szemlélteti : 1 Ki/Be kapcsolás Nyomja meg az ON/OFF gombot a készülék bekapcsolásához, melyet a jelzőfény mutat Az ON/OFF gomb ismételt megnyomására a készülék kikapcsol a jelzőfény kialszik. Kikapcsolt és bekapcsolt állapotban is az adatok eltárolásra kerülnek 2 Üzemmód választás Nyomja meg a mode gombot,és hűtéshez válassza a, cooling fűtéshez a heating üzemmódot Hűtés üzemmódot a készülék egy hópehely szimbólummal jelzi Fűtés üzemmódban egy Nap szimbólum jelenik meg 3 Ki- és bekapcsolás időzítése (1) b7 ahol a 0 jelöli a megadott időt (kérjük olvassa el a következő részt a beállításhoz) Bekapcsolt állapotban, nyomja meg a set time gombot a kikapcsolási idő beállításához Kikapcsolt állapotban nyomja meg a set time gombot a bekapcsolási idő beállításához Nyomja meg a set time gombot, majd hour jelzés villogni kezd. A time gombokkal állítsa be az órát Nyomja meg ismét a set time again, gombokat így a minute felirat jelenik meg villogva. 3

4 A time gombokkal állítsa be a perceket Nyomja meg a set time gombot ismét az időpont beállításának befejezéséhez Nyomja meg a set time gombot ismét az időbeállítás elvetéséhez. (1) b7 Az 1 jelzi a kapcsolt áram idő beállítását Nyomja meg a set time gombot, majd hour jelzés villogni kezd, hogy megadhassa a bekapcsoás idejét. A time gombokkal állítsa be az órát Nyomja meg ismét a set time again, gombokat így a minute felirat jelenik meg villogva A time gombokkal állítsa be a perceket Nyomja meg a set time gombot ismét, hogy a beállította. Most állítsa be a kikapcsolás idejét. A time gombokkal állítsa be az órát a kikapcsoláshoz hour felirat villogjon ezzel a bekapcsolás idejét Nyomja meg ismét a set time again, gombokat így a minute felirat jelenik meg villogva. A time gombokkal állítsa be a perceket a kikapcsoláshoz Nyomja meg a set time gombot ismét és a kikapcsolás idejének beállításának befejezéséhez. (2) Óra beállítás Tartsa nyomva set time gombot 5 másodpercig, amíg a hour jelzés villogni kezd. A time gombokkal állítsa be az órát Nyomja meg ismét a set time again, gombokat így a minute felirat jelenik meg villogva. A time gombokkal állítsa be a perceket. Nyomja meg a set time gombot ismét az óra beállításának befejezéséhez 4 Ellenőrzés - lekérdezés A kapcsolt áram idő beállításához lássa a valós idő beállítást. (a b7 1-es értékű),nyomja meg a check gombot, hogy Nyomja meg a check gombot a paraméterek lekérdezéséhez,majd nyomja meg a time gombot ismét, így lekérdezheti a d1 d2 d3 d4 d5 paramétereket, nyomja meg time gombot ismét ha befejezte a műveletet. A time gomb megnyomásával a következő paraméterek kérdezhetők le: a d1: belső hurok előremenő vízhőmérséklet, d2:belső hurok visszatérő vízhőmérséklet. d3: környezeti hőmérséklet, d4:külső hurok előremenő hőmérséklet. D5:külső hurok visszatérő hőmérséklet. 5.Paraméterek beállítása (1) Paraméterek beállítása felhasználóknak(hőmérséklet beállítás) Nyomja meg a set gombot a hőmérséklet beállításához, így a kijelzőn megjelenik a p1 és az aktuális parameter. A temp gombokkal állítsa be a p1 megfelelő értékét hűtés üzemmódban Nyomja meg a time gombot a p2 beállításához, majd a temp gombokkal állítsa be a megfelelő értéket fűtés üzemmódban. Nyomja meg ismét a set gombot a művelet befejezéséhez. Hőméréséklet beállítások (1. táblázat). Parameter neve sorszám Gyári beállítás Maximum érték Minimum érték Hőmérséklet beállítása hűtés üzemmódban P bb Hőméréskelt beállítás a fűtés üzemmódban P2 40 bc 25 4

5 (2) Paraméterek beállítása rendszer üzemeltetők számára Nyomja meg a set gombot 10 másodpercig a rendszer üzemeltetők parameter beállításaihoz, majd adja meg a jelszót Nyomja meg a check gombot a felhasználók kiválasztáshoz [system functions setting menu], [ protect temperature time menu] vagy [password menu] Nyomja meg a time gombot vagy a time gombot a beállítások kiválasztásához az almenüben Nyomja meg a temp vagy a temp gombot a beállítások módosításához. Nyomja meg a set gombot a beállítások tárolásához és a kilépéshez. Jelszó megadása : 2. táblázat A jelszó első két számának megadása a karbantartó számára S1 A jelszó középső két számának megadása a karbantartó számára S2 A jelszó utolsó két számának megadása a karbantartó számára S3 Az S3 megadását követően, nyomja meg a check gombot amennyiben a a jelszó megfelel, majd lépjen be a 3. táblázat szerinti menübe ahol megváltoztathatja a karbantartó jelszavát. A gyári jelszó megváltoztatásához lépjen be a gyári jelszó megváltoztatásnak menüjébe. Ha a jelszó nem megfelelő a készülék kijelzőjén S1 jelenik meg és a jelszót ismételten meg kell adni. Ha nem szükséges a jelszó megváltoztatása nyomja meg a check gombot és lépjen be a 4. táblázat szerinti menübe. Karbantartó jelszó módosítás 3. táblázat A karbantartó jelszavának első 2 számának módosítása A1 A karbantartó jelszavának középső 2 számának módosítása A2 A karbantartó jelszavának utolsó 2 számának módosítása A3 A karbantartó jelszavának első 2 számának megerősítése A4 A karbantartó jelszavának utolsó 2 számának megerősítése A5 A karbantartó jelszavának utolsó 2 számának megerősítése A6 A karbantartó alapéretelmezett jelszava: , a beállítás befejezését követően nyomja meg a check gombot ha változtatás megfelelő volt. A sikeres jelszó változtatást követően lépjen be a következő menübe. Ha a módosítás sikertelen volt akkor ismételten az A1 felirat jelenik meg a és a jelszót újra meg kell adni. Gyári jelszó módosítása 4. táblázat A gyári jelszó első 2 számának módosítása A7 A gyári jelszó középső 2 számának módosítása A8 A gyári jelszó utolsó 2 számának módosítása A9 A gyári jelszó első 2 számának megerősítése AA A gyári jelszó középső 2 számának megerősítése Ab A gyári jelszó utolsó 2 számának megerősítése AC Védelem időtartama Ad 00 Alapértelmezett gyári jelszó: A beállítás befejezését követően, nyomja meg a "Set" gombot, ha a módosítás sikeres volt, nyomja meg a check gombot a jóváhagyáshoz, majd lépjen a következő menübe. Ha a módosítás sikertelen volt akkor ismételten az A7 felirat jelenik meg a és a jelszót újra meg kell adni. 5

6 Rendszer funkció beállítások, 5. táblázat Paraméter neve sorszám Gyári beáll. 01 O0 Üzemmód b1 1(0-1) Hőszivattyú mód Egyszerű hűtés Kompresszorok száma b2 02(01-02) Külső szivattyú üzemmódja b3 1(0-1) Stop non-stop b4 1(0-1) Üzemmód váltás b5 0(0-1) Kombinált / kapcsolt áram idő beállítás b6 b7 0(0-1) Stand-by or üzemelő állapotban változatható az üzemmód Kapcsolt áram üzemmód ( 24-óránként ) Üzem küzben nem változtatható Kombinált idő beállítás (24 óránként egyszer ) Víz áramlás védelem AF-nél b8 1(0-1) Védett Nem védett Fázis védelem b9 1(0-1) Védettt Nem védett Kompresszor újraindítási idő ba 02(02-08) Hűtés alsó határértéket bb 10(2-20) Fűtés felső határértéke bc 45(30-80) Vízhőméréséklet kompenzáció bd 0( ) Védelem száma be 3(1-7) Kompenzáció nélkül AF módban Hőmérsékelti védelem paraméterek, 6. táblázat Paraméter neve Sorsz ám beállítás érték érték Külső előremenő túl magas hűtés módban C Belső előremenő túl alacsony hűtés módban C Belső előremenő túl magas fűtés módban C Külső előremenő túl alacsony fűtés módban C Belső visszatérő és előremenő túl nagy különbség C Külső visszatérő és előremenő túl nagy különbség C Hőmérsékelt az elektromos AF bekapcsoláshoz C Hőmérsékelt a kompresszoros AF bekapcsoláshoz C Kompresszor újraindítás védelem C9 3 perc 15 perc 3 perc Kompresszor minimum üzemidő CA 3 perc 10 perc 1 perc Nyomás ellenőrzés ideje alacsony nyomás védelemre Cb 3 perc 60 perc 0 perc Védelmi állapot fenntartása CC 3 perc 10 másodperc 1 másodperc Állandó ellenőrzési idő az áramlás kapcsolóhoz Cd 10 másodperc 30 másodperc 1 másodperc Gyári Maximum Minimum Kompresszor indítás időtartam CE 30 másodperc 90 másodperc 10 másodperc 6

7 Külső vezérlőpanel: Interfész definíciók 7. táblázat Név Sorszámr Jelölés Funkció Leírás Megjegyzés 1 A01 Belső előremenő víz Hőmérséklet hőmérséklet tartomány:-30~80 L=2 meter 2 A02 Belső visszatérő víz Hőmérséklet hőmérséklet tartomány::-30~80 L=5 meter Külső környezeti Hőmérséklet Analóg 3 A03 hőmérséklet tartomány::-30~80 L=2 meter bemenet Külső előremenő Hőmérséklet 4 A11 hőmérséklet tartomány::-30~80 L=2 meter 5 A21 Hőmérséklet Külső visszatérő tartomány::: hőmérséklet -30~80 L=2 meter 6 A31 1 I01 Szivárgás kontroll 2 I02 Belső vízáram kapcsoló 3 I03 Belső AF kapcsoló 4 I11 System 1 magas nyomás Digitális bemenet Digitális kimenet 5 I12 System 1 alacsony nyomás 6 I41 System 2 magas nyomás 7 I42 System 2 alacsony nyomás 8 I43 Külső vízáram kapcsoló 9 I31 Külső AF kapcsoló 1 O01 Keringető szivattyú 220VAC/20A 2 O02 Külső keringető szivattyú 220VAC/7A 3 O11 Opcionális fűtő egység 220VAC/5A 4 O21 2# kompresszor 220VAC/5A 5 O22 1# kompresszor 220VAC/5A 6 O31 4 irányú szelep 220VAC/5A 7 O41 Riasztás kimenet 220VAC/5A Alapállapot zárt 7

8 Funkciók leírása 1. Hőmérséklet szabályzó egység A hőmérséklet szabályzó egység a belső visszatérő víz hőmérsékletét mérve szabályoz. 2.Üzemmód kiválasztása Az üzemmód kiválasztása a 3-as táblázatnak megfelelően a b1 beállításával történik, ha a b1 parameter 1,az a hőszivattyú üzemmód, ha 0, akkor az az egyszerű hűtő üzemmód. 3.Működési üzemmód kiválasztása A működési mód lehet hűtés vagy fűtés. Ha a b1 0, akkor az egyszerű hűtés, ekkor a folyamatos hűtési üzemmódban van a készülék. Ha b5 értéke 1, akkor az üzemmód cask a ki és bekapcsoláskor változik, ellenkező esetben cask kikapcsolt állapotban módosítható. 4. Összeköttetés funkció Ha a vezetékes vezérlő ki van kapcsolva, csatlakoztassa az összeköttetést, kapcsolja be. Az összeköttetés megszüntetéséhez kapcsolja ki a vezérlőt. Ha a vezetékes vezérlő bekapcsolt állapotban van és az összeköttetés nem működik kapcsolja ki a vezérlőt. 5.Külső keringető szivattyú üzemmód választás Ha a b3 0, a külső keringető szivattyú folyamatos üzemmódban van. Ha a b3 1, a külső keringető szivattyú szakaszosan kapcsolt üzemmódban van, ha a kompresszor bekapcsolása szükséges, a külső keringető szivattyú 1 perccel korábban lép működésbe. A kompresszor ítását követően a a keringető szivattyú további 1 percig még működik. 6.Időzitett bekapcsolás A vezérlő panelen a felhasználók a következő funkciók közül választhatnak: bekapcsolás előre megadott időben, kombinált időzítés, kapcsolt áram időzítés. Kombinált időzítés 24 órán belül léphet működésbe. A kapcsolt áram időzítése minden időpontban alkalmazható. A kombinált időzítés van bekapcsolva ha a b7 "0", a kapcsolt áram időzítése akkor van bekapcsolva ha a b7 értéke "1". 7. Fagyás védelem (AF) áramlás védelem kiválasztás. Ha a b8 paraméter 0, ha a víz áramlás kacsoló lekapcsol és nem véd. A fagyás védelem a redszer stadby módjában folytatódik. 8. Fázis védelem funkció Ha a fázis védelem paramétere, b9 1,akkor a fázis védelem be van kapcsolva. 9. P1 a hűtési hőmérséklet minimum értéke nem lehet alacsonyabb, mint bb értéke 10. P2 a fűtési hőmérséklet maximum értéke nem lehet magasabb, mint bc értéke 11.Víz hőmérséklet szenzor kompenzáció Néhány különleges esetben az érzékelő vezetéke túl hosszú vagy korlátozva van a telepítés helyszínén, ezért kompenzációra lehet szükség. A funkció elérhető a bd paraméter beállításával. A kompenzáció nem alkalmazható fagyás védelem üzemmódban. 8

9 12.Védelem időzítésének beállítása a következő esetekre: magas és alacsony nyomás, belső és külső előremenő vízhőmérséklet, belső és külső vízhőmérséklet különbség, stb.. A rendszer védelme bekapcsol be paraméter szerint egy órán belül. A védelmet a reset funkcióval ki lehet kapcsolni. 13.Külső előremenő vízhőmérséklet túl magas hűtés üzemmódban. A külső előremenő vízhőmérséklet magasabb mint a C1 paramétereként megadott érték hűtés üzemmódban és legalább 10 másodpercig fennáll és a magas értékek kevesebbszer fordulnak elő mint a be parameter alkalom / óra értéke, a kopresszor védelmére késleltetés lép életbe, amely a C9 paraméter szerinti percig tart és a hőmérséklet visszaesik. Amennyiben a magas hőmérséklet a be paraméter alkalom/óra értékénél gyakrabban következik be, a vezérlő lezárja a funciót és a kompresszor nem indul újra akkor sem ha a hőmérséklet visszaesik. 14.Fagyás védelem hűtés módban Külső előremenő vízhőmérsékelt alacsonyabb mint a C2 értéke és legalább 10 másodpercig fennáll és a magas értékek kevesebbszer fordulnak elő mint a be parameter alkalom / óra értéke, a kopresszor védelmére késleltetés lép életbe, amely a C9 paraméter szerinti percig tart és a hőmérséklet emelkedik. Amennyiben az alacsony hőmérséklet a be paraméter alkalom/óra értékénél gyakrabban következik be, a vezérlő lezárja a funciót és a kompresszor nem indul újra akkor sem ha a hőmérséklet emelkedik 15.Belső előremenő hőmérséklet túl magas fűtés üzemmódban. A belső előremenő vízhőmérséklet magasabb mint a C1 paramétereként megadott érték fűtés üzemmódban és legalább 10 másodpercig fennáll és a magas értékek kevesebbszer fordulnak elő mint a be parameter alkalom / óra értéke, a kopresszor védelmére késleltetés lép életbe, amely a C9 paraméter szerinti percig tart és a hőmérséklet visszaesik. Amennyiben a magas hőmérséklet a be paraméter alkalom/óra értékénél gyakrabban következik be, a vezérlő lezárja a funciót és a kompresszor nem indul újra akkor sem ha a hőmérséklet visszaesik. 16.Külső előremenő hőmérséklet túl alacsony fűtés módban Külső előremenő hőmérséklet alacsonyabb mint a C4 értéke fűtés üzemmódban, és legalább 10 másodpercig fennáll és az alacsony értékek kevesebbszer fordulnak elő mint a be parameter alkalom / óra értéke, a kopresszor védelmére késleltetés lép életbe, amely a C9 paraméter szerinti percig tart és a hőmérséklet emelkedik. Amennyiben az alacsony hőmérséklet a be paraméter alkalom/óra értékénél gyakrabban következik be, a vezérlő lezárja a funciót és a kompresszor nem indul újra akkor sem ha a hőmérséklet emelkedik 17.Alacsony víz áramlás miatti hőmérséklet különbség védelem A Amennyiben a hőszivattyú működése közben a hűtés vagy fűtés üzemmódban az előremenő és a visszatérő vízhőmérséklet közötti különbség eléri a (belső C5,külső C6 ) értékeket és fennáll legalább 10 másodpercig, valamint a nagy különbség fennáll a be parameter szerinti alkalom / óra értékig, a vezérlő alkalmazzaa hőmrésklet különbség védelmet és a kompresszor működését késlelteti a C9 paraméterben megadott percig. Amennyiben a hőmérséklet különbsé a be paraméter alkalom/óra értékénél gyakrabban következik be, a vezérlő lezárja a funciót és a kompresszor nem indul újra akkor sem ha a hőmérséklet különbség visszaáll. 9

10 18.Fagyás védelem (AF) téli időszakban A belső vízkör fagyásának megelőzésére a téli időszakban a vezérlő védelmet alkalmaz a C7 C8 paramétereknek megfelelően. A vezérlőnek két lépésben képes a fagyás védelemre. Az első lépésben a keringető szivattyút és a külső elektromos fűtő egységet hozza működésbe a C7,paraméterben meghatározottak szerint, míg a második lépésben a kompresszort indítjha és azzal melegítit a keringetett vizet a C8 paraméter szerint 19. Kompresszor védelem és késleltetett kikapcsolás A kompresszor védelmének érdekében a kompresszor újra indítása egy ást követően C9 paraméterben meghatározott idő leteltét követően lehetséges. A paraméter értéke percekben van megadva. Amennyiben a kompresszor üzemben van, kivéve a légkondicionálás vagy meghibásodás miatti ást, a folyamatos üzemnek meg kell haladnia a CA percekben maghatározott paraméterének értékét. Mielőtt na. 20.Kompresszor magas nyomással szembeni védelme A magas nyomású kapcsoló kikapcsol a CC paraméterben meghatározott másodpercet követően és amennyiben ez a be paraméterben megahatározott alkalom / óra értéket meghaladja, a kompresszor védelem bekapcsol és a C9 paraméterben mgahtározott, percekben számolt idő után indul újra a nyomásérték helyreállását követően. Amennyiben a magas nyomásértékek a be paraméterben meghatározott alkalom / óra értéket meghaladják, a vezérlő lezárja a hibát és a kompresszort nem engedi újra beindulni abban az esetben sem, ha a nyomás visszaáltt a megfelelő értékre. 21.Kompresszor alacsony nyomással szembeni védelme Az alacsony nyomású kapcsoló állapotát a rendszer a kompresszor indítását követő Cb parméter szerinti percekben mért időtartam után kezdi meg. Az alacsony nyomású kapcsoló kikapcsol a CC paraméterben meghatározott másodpercet követően és amennyiben ez a be paraméterben megahatározott alkalom / óra értéket meghaladja, a kompresszor védelem bekapcsol és a C9 paraméterben mgahtározott, percekben számolt idő után indul újra a nyomásérték helyreállását követően. Amennyiben az alacsony nyomásértékek a be paraméterben meghatározott alkalom / óra értéket meghaladják, a vezérlő lezárja a hibát és a kompresszort nem engedi újra beindulni abban az esetben sem, ha a nyomás visszaállt a megfelelő értékre 22.Víz áramlás védelem kapcsoló A keringető szivattyú 30 másodperc működését követően a vezérlő folyamatosan figyeli a víz áramlását, és a kapcsoló kikapcsoltá állapotba kerül legalább a Cd paraméterben meghatározott másodpercig, akkor az összes terhelést lekapcsolja a védelem biztsoítása érdekében. 23.Fogyasztók szakaszos kapcsolása Központi légkondicionáló rendszereknél a nagy mennyiségű és nagy teljesítmény felvételű eszközök egyidejű bekapcsolása problémákat okozhat, ezért a vezérlő képes ezen eszközök bekapcsolását vezérelni. 24.Kompresszorok kiegyenlített üzemeltetése A kompresszorok a rendszer működése folyamán ki- és bekapcsolnak. A kiegyenlített működés érdekében meghatározható, hogy a kompresszorok milyen sorrendben kapcsoljanak ki és/vagy be. 10

11 25. Hűtés üzemmódban ha a belső fagyás védelem kapcsoló leold, a vezérlő a hiba miatt ítja a kompresszort és nem engedi újra indítani. Ugyanez a folyamat játszódik le amennyiben a küső körben kapcsol be a védelem fűtés módban. A szabályzás módja 1 Hűtés üzemmód 1. 1 Kompresszor indítás Amennyiben TI P1 + ba, a kompresszor elindul; 1. 2 Kompresszor ítás Ha TI P1, a kompresszor ; 1. 3 Hűtés folyamata Hűtés mód kiválasztás készülék elindul keringető szivattyú indítás 4 irányú szelep indítás víz áramlás kapcsoló érzékelés kompresszor indítás 2 Fűtés üzemmód 2. 1 Kompresszor indítás: Ha TI P2 - ba, a kompresszor elindul; 2. 2 Kompresszor ítás: Ha TI P2, a kompresszor 2. 3 Fűtés folyamata Fűtés mód kiválasztása készülék elindul keringető szivattyú indítás 4 irányú szelep indítás víz áramlás kapcsoló érzékelés külső elektromos fűtőbetét indítás kompresszor indítás 3 Elektromos fűtés üzemmód Kizárólag fűtés üzemmódban, ha a környezeti hőmérséklet alacsonyabb mint 12, a rendszer a következőképpen működik: 5 TS-TI,külső elektromos fűtőbetét indítása, 5 >TS-TI 3, állapot fenntartása ; TS-TI< 3, külső elektromos fűtőbetét ítása 4 Automatikus fagyás védelem (AF) Téli időszakban a a készülék stanby állapotábana vízcsövek és a keringető szivattyúk védelmére a készülék fagyás védelem állapotba áll ha a következő tényezőket érzékeli: (1) Külső környezeti hőmérséklet alacsonyabb mint 10 (2) Előremenő és visszatérő vízhőmérséklet Ha az előremenő vagy a visszatérő vízhőmérséklet C7 paraméterben meghatározott értéknél a készülék elindítja a külső elektromos fűtő egységet és a keringető szivattyút. A víz hőmérsékletének 2 -os emelkedését követően a keringető szivattyút és az elektromoms fűtést. (3) Amennyiben a visszatérő vagy előremenő víz hőmérséklet C8, a készülék elindítja a keringető szivattyút és addig működteti, amíg a visszatérő víz hőmérséklet eléri a 10 értéket. Kapcsoljon ki minden részegységet a standby (készenléti) állapotba kerüléshez. 11

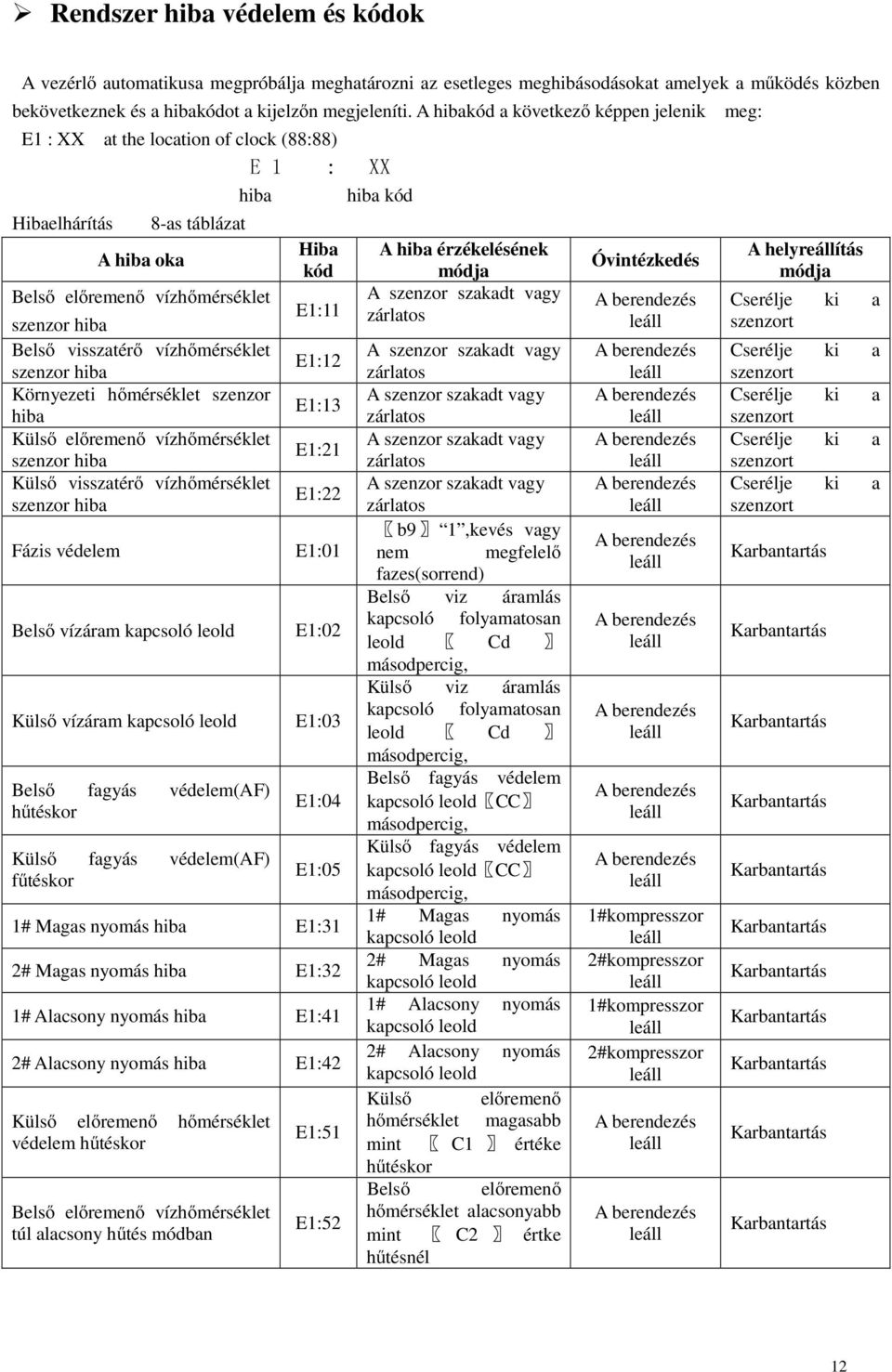

12 Rendszer hiba védelem és kódok A vezérlő automatikusa megpróbálja meghatározni az esetleges meghibásodásokat amelyek a működés közben bekövetkeznek és a hibakódot a kijelzőn megjeleníti. A hibakód a következő képpen jelenik E1 : XX at the location of clock (88:88) E 1 : XX hiba hiba kód Hibaelhárítás A hiba oka 8-as táblázat Belső előremenő vízhőmérséklet szenzor hiba Belső visszatérő vízhőmérséklet szenzor hiba Környezeti hőmérséklet szenzor hiba Külső előremenő vízhőmérséklet szenzor hiba Külső visszatérő vízhőmérséklet szenzor hiba Hiba kód E1:11 E1:12 E1:13 E1:21 E1:22 Fázis védelem E1:01 Belső vízáram kapcsoló leold E1:02 Külső vízáram kapcsoló leold E1:03 Belső fagyás védelem(af) hűtéskor Külső fagyás védelem(af) fűtéskor E1:04 E1:05 1# Magas nyomás hiba E1:31 2# Magas nyomás hiba E1:32 1# Alacsony nyomás hiba E1:41 2# Alacsony nyomás hiba E1:42 Külső előremenő hőmérséklet védelem hűtéskor Belső előremenő vízhőmérséklet túl alacsony hűtés módban E1:51 E1:52 A hiba érzékelésének módja A szenzor szakadt vagy zárlatos A szenzor szakadt vagy zárlatos A szenzor szakadt vagy zárlatos A szenzor szakadt vagy zárlatos A szenzor szakadt vagy zárlatos b9 1,kevés vagy nem megfelelő fazes(sorrend) Belső viz áramlás kapcsoló folyamatosan leold Cd másodpercig, Külső viz áramlás kapcsoló folyamatosan leold Cd másodpercig, Belső fagyás védelem kapcsoló leold CC másodpercig, Külső fagyás védelem kapcsoló leold CC másodpercig, 1# Magas nyomás kapcsoló leold 2# Magas nyomás kapcsoló leold 1# Alacsony nyomás kapcsoló leold 2# Alacsony nyomás kapcsoló leold Külső előremenő hőmérséklet magasabb mint C1 értéke hűtéskor Belső előremenő hőmérséklet alacsonyabb mint C2 értke hűtésnél Óvintézkedés 1#kompresszor 2#kompresszor 1#kompresszor 2#kompresszor meg: A helyreállítás módja Cserélje ki a szenzort Cserélje ki a szenzort Cserélje ki a szenzort Cserélje ki a szenzort Cserélje ki a szenzort 12

13 Belső előremenő vízhőmérséklet túl magas fűtés módban Külső előremenő hőmérséklet túl alacsony fűtés módban Belső előremenő és visszatérő hőmérséklet különbség túl magas Külső előremenő és visszatérő hőmérséklet különbség túl magas E1:53 E1:54 E1:55 E1:56 Kommunikációs hiba E1:99 Belső előremenő vízhőmérséklet magasabb C3 fűtés módban Külső előremenő vízhőmérséklet alacsonyabb mint C4 fűtés módban A hőmérséklet különbség a belső előremenő és a visszatérő ág köztt magasabb mint C5 értéke A hőmérséklet különbség a külső előremenő és a visszatérő ág köztt magasabb mint C6 értéke A fő panel és a vezérlő között nem lehetséges az adatok átvitele Az elemeket rendszeresen ellenőrizze és ha szükséges cserélje ki. 13

14 Elektromos kötések fire wire zero line N inside water temp outside water temp electric heating compressor 1 4-way valve alarm TRA N1 N R (L) S T TR A N 2 TO LC D I01 A 01 A 02 w iring diagram A 03 A 11 A 21 I02 I03 I11 I12 I41 I42 I43 A 31 inside outlet w ater tem p inside return w ater tem p environm ent tem p outside outlet w ater tem p outside return w ater tem p outside anti-freezing sw itch 5 95 compressor 2 5 LC D control panel linkage control inside water flow switch inside anti-freezing switch high pressure switch1 low pressure switch1 high pressure switch2 low pressure switch 2 outside water flow switch 135 LCD control panel LCD vezérlő panel I01 Linkage control összekapcsolás vezérlése I02 Inside water flow switch belső vízáram kapcsoló I03 Inside anti freezing switch Belső fagyás védelem kapcsoló I11 High pressure switch 1 Magas nyomás kapcsoló 1 I12 Low pressure switch 1 Alacsony nyomás kapcsoló 1 I41 High pressure switch 2 Magas nyomás kapcsoló 2 I42 Low pressure switch 2 Alacsony nyomás kapcsoló 2 I43 Outside water flow switch Külső vízáram kapcsoló A31 Outside anti-freezing switch Külső fagyás védelem kapcsoló A21 Outside return water temp Külső visszatérő víz hőmérséklet A11 Outside outlet water temp Külső előremenő víz hőmérséklet A03 Environment temp - Környezeti hőmérséklet A02 Inside return water temp Belső visszatérő víz hőmérséklet A01 Inside outlet water temp Belső előremenő víz hőmérséklet 041 Alarm Riasztás way valve 4 irányú szelep 14

15 022 Compressor 2 Kompresszor #2 021 Compressor 1 Kompresszor #1 011 Electric heating Külső elektromos fűtés 002 Outside water temp Külső víz hőmérséklet Inside water temp Belső víz hőmérséklet Zero line N Nulla vezető Firewire Tűz vonal Ne telepítse az LCD kijelzős vezérlő panelt kültérre és/vagy erős és gyengeáramú elektromos hálózatok közvetlen közelébe Hungaropower Kft. Minden jog fenntartva 15
