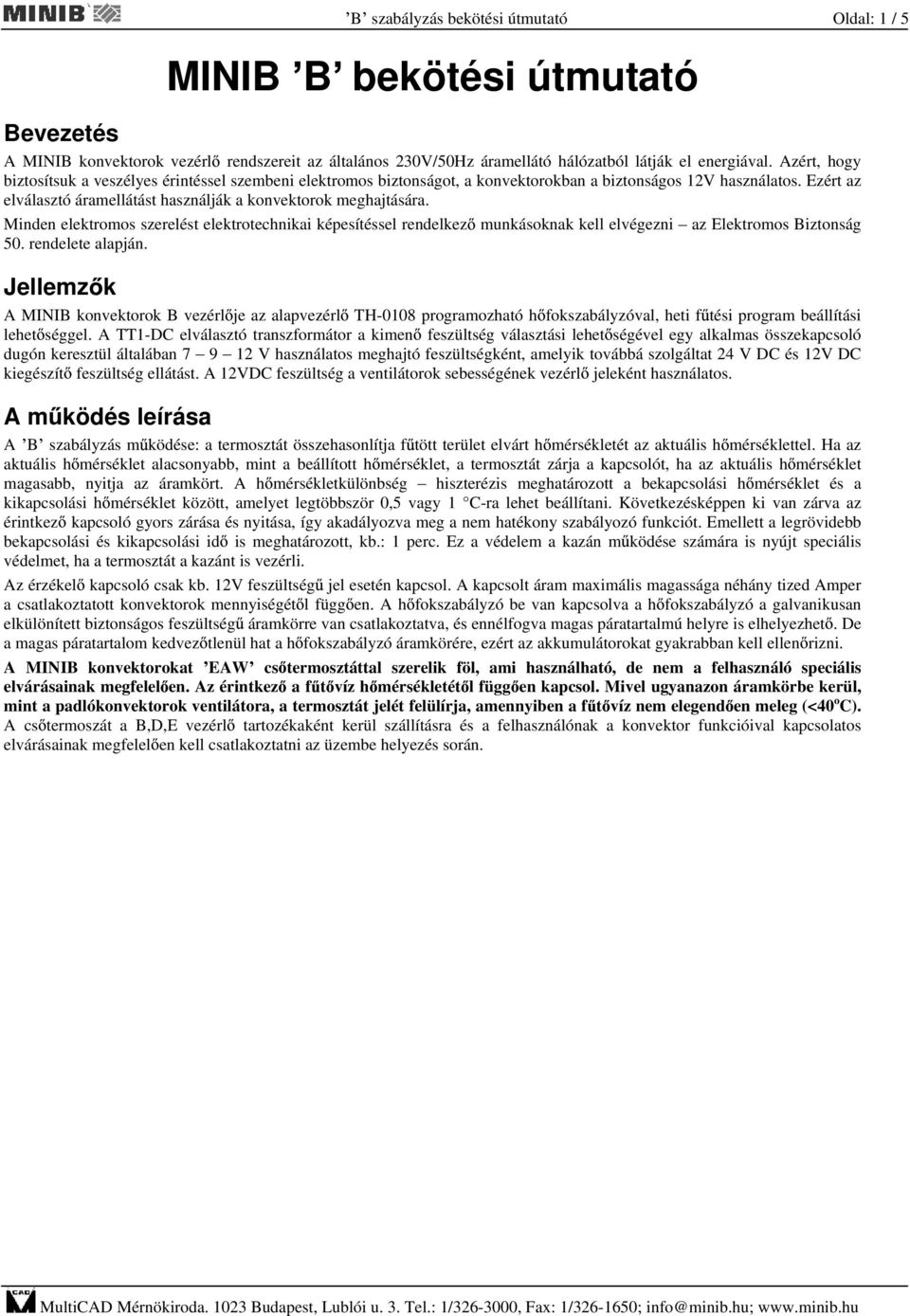

1 B szabályzás bekötési útmutató Oldal: 1 / 5 MINIB B bekötési útmutató Bevezetés A MINIB konvektorok vezérl rendszereit az általános 230V/50Hz áramellátó hálózatból látják el energiával. Azért, hogy biztosítsuk a veszélyes érintéssel szembeni elektromos biztonságot, a konvektorokban a biztonságos 12V használatos. Ezért az elválasztó áramellátást használják a konvektorok meghajtására. Minden elektromos szerelést elektrotechnikai képesítéssel rendelkez munkásoknak kell elvégezni az Elektromos Biztonság 50. rendelete alapján. Jellemz k A MINIB konvektorok B vezérl je az alapvezérl TH-0108 programozható h fokszabályzóval, heti f tési program beállítási lehet séggel. A TT1-DC elválasztó transzformátor a kimen feszültség választási lehet ségével egy alkalmas összekapcsoló dugón keresztül általában V használatos meghajtó feszültségként, amelyik továbbá szolgáltat 24 V DC és 12V DC kiegészít feszültség ellátást. A 12VDC feszültség a ventilátorok sebességének vezérl jeleként használatos. A m ködés leírása A B szabályzás m ködése: a termosztát összehasonlítja f tött terület elvárt h mérsékletét az aktuális h mérséklettel. Ha az aktuális h mérséklet alacsonyabb, mint a beállított h mérséklet, a termosztát zárja a kapcsolót, ha az aktuális h mérséklet magasabb, nyitja az áramkört. A h mérsékletkülönbség hiszterézis meghatározott a bekapcsolási h mérséklet és a kikapcsolási h mérséklet között, amelyet legtöbbször 0,5 vagy 1 C-ra lehet beállítani. Következésképpen ki van zárva az érintkez kapcsoló gyors zárása és nyitása, így akadályozva meg a nem hatékony szabályozó funkciót. Emellett a legrövidebb bekapcsolási és kikapcsolási id is meghatározott, kb.: 1 perc. Ez a védelem a kazán m ködése számára is nyújt speciális védelmet, ha a termosztát a kazánt is vezérli. Az érzékel kapcsoló csak kb. 12V feszültség jel esetén kapcsol. A kapcsolt áram maximális magassága néhány tized Amper a csatlakoztatott konvektorok mennyiségét l függ en. A h fokszabályzó be van kapcsolva a h fokszabályzó a galvanikusan elkülönített biztonságos feszültség áramkörre van csatlakoztatva, és ennélfogva magas páratartalmú helyre is elhelyezhet. De a magas páratartalom kedvez tlenül hat a h fokszabályzó áramkörére, ezért az akkumulátorokat gyakrabban kell ellen rizni. A MINIB konvektorokat EAW cs termosztáttal szerelik föl, ami használható, de nem a felhasználó speciális elvárásainak megfelel en. Az érintkez a f t víz h mérsékletét l függ en kapcsol. Mivel ugyanazon áramkörbe kerül, mint a padlókonvektorok ventilátora, a termosztát jelét felülírja, amennyiben a f t víz nem elegend en meleg (<40 o C). A cs termoszát a B,D,E vezérl tartozékaként kerül szállításra és a felhasználónak a konvektor funkcióival kapcsolatos elvárásainak megfelel en kell csatlakoztatni az üzembe helyezés során.

2 B szabályzás bekötési útmutató Oldal: 2 / 5 A B vezérl kapcsolási rajza A megfelel ventilátor sebesség (Mi, mint szabvány) választható az érzékel kapcsoló csatlakoztatásával a Lo, Mi és Hi csatlakozópontok egyikéhez. MINIB TT1-DC L1 L2 L1 L2 L N CYKY 3 3x1,5 x 1.5 (fekete, ( erná, kék, modrá, sárga/zöld) l./zel.) Propojkou mezi svorkou A forgási Com sebesség a svorkami a Lo Com, - Lo Mi, és Hi Hi je urvégpontok ena rychlost közötti otá összekötéssel ení ventilátor állítható. B n be, je FIXEN. doporua eno "Com pou- Mi" ívatkötés propojku használata Com javasolt. - Mi. T PE 0V Lo Mi Com 24V Hi 12V 0V EM CYKY 3x1,5 ( erná, erná, hn dá) MINIB TH-0108 R2 CYKY 3 x 1.5 (fekete, fekete, barna) MAX 7A 8A pro TT1-DC-hez EM.1 L N Rozvad PE Kapcsolótábla K0.1 CYKY CYKY 3 x 1.53x1,5 (fekete, fekete, barna) ( erná, erná, hn dá) A K f hlavnímu kapcsolótáblára rozvad i Pokud A TH-0108 je místo termosztát termostatu a pou kazán it spínací m ködését kontakt is tudja vezérelni. aktuátoru nad (bekötését ízeného ld. systému, a termosztáthoz lze toto zapojení adott leírásban) pou ít pro centráln ízené topné systémy. Kazán vezérlésnél a cs termosztátokat nem szükséges bekötni. PKapcsoló ipojovací végpontdoboz FC 1 Kapcsoló P ipojovací végpontdoboz FC 2 REG REG K5 Modul Elektromos ídící vezérl elektroniky modul K5 Modul Elektromos ídící vezérl elektroniky modul Figyelem: Ennél a szabályzásnál a és jumpereket aktív vezérl jelre kell beállítani, azaz a két t jét kell bekapcsolni és a 2-3 számú t jét! A cs termosztát egyik pólusát a ~ 12V végpontról a REG végpontra kell csatlakoztatni, a másik marad a negyedik végpontra csatlakoztatva. Ha a rendszert h tésre használják, a cs termosztát nem használható és a vezérl jel vezetékét (barna) nem szabad közvetlenül csatlakoztatni a REG végpontba. A padlókonvektorokat párhuzamos kötéssel kell a TT1DC transzformátorba kötni. A 10 métert meghaladó padlókonvektor távolságnál az érpárt méretezni kell minimális feszültségesésre. A konvektorok végpontdoboz tápegység végpontjaihoz () csatlakozó vezetékeket keresztezni kell. A REG végpontoknak vagy mindig csatlakoztatva kell lenniük (ha a cs termosztátot nem használják) csak REG végpontok, illetve végpontok lehetnek ilyen módon csatlakoztatva, ha cs termosztátot is használnak, ahogy a kapcsolási rajzon látható. Ha fekete, fekete, barna szín kábelt használnak, a barna vezetéket használja a konvektorok középs végpontjainak, illetve végpontok összekapcsolására. A kábel csatlakozás vezeték keresztezés szakaszait a kábelhossz és a teljes terhelésnek megfelel en kell kiválasztani, hogy a végponttáblán a feszültségesés ne haladja meg az 1-2V-ot.

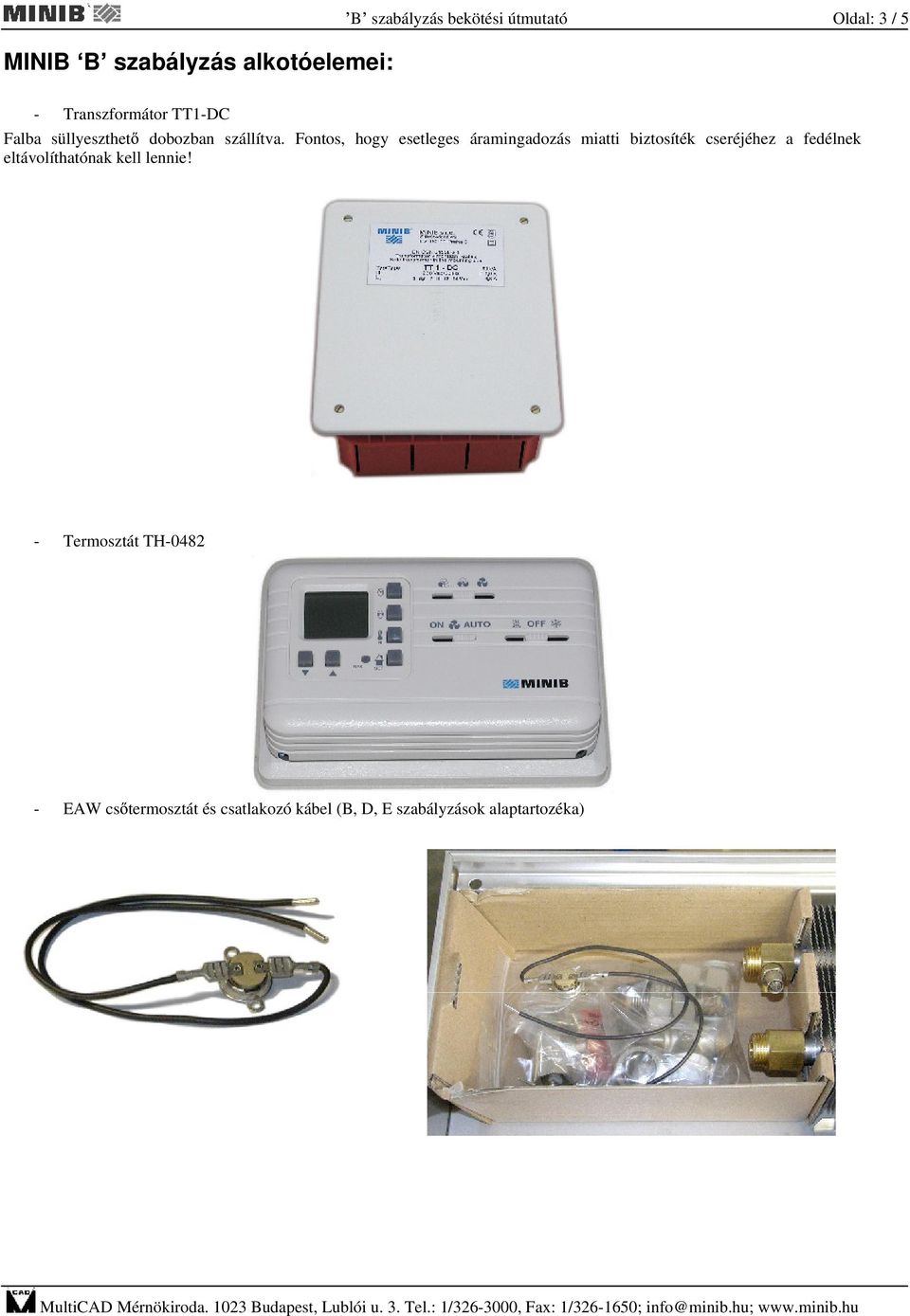

3 MINIB B szabályzás alkotóelemei: B szabályzás bekötési útmutató Oldal: 3 / 5 - Transzformátor TT1-DC Falba süllyeszthet dobozban szállítva. Fontos, hogy esetleges áramingadozás miatti biztosíték cseréjéhez a fedélnek eltávolíthatónak kell lennie! - Termosztát TH EAW cs termosztát és csatlakozó kábel (B, D, E szabályzások alaptartozéka)

4 B szabályzás bekötési útmutató Oldal: 4 / 5 Szerelési folyamat 1. A MINIB konvektorokkal rendelkez f tési rendszer szerelése a konvektorok kiválasztott pozíciókba helyezésével kezd dik lásd a konvektorok szerelési folyamatát és a csatlakoztatásukat a f tési rendszerhez. 2. Helyezze a transzformátort és a termosztátot a kiválasztott helyre. 3. A szükséges csatlakozó kábelek kiépítése lásd a kapcsolási rajzot. Kábelnyílást kell készíteni vagy a falon lév dobozra, vagy közvetlenül a végponttáblára a konvektorokban. A betápláló feszültséghez csatlakozó végpontokat (els és harmadik végpont a konvektor falától) meg vannak jelölve ~12 V. A vezérl jelhez csatlakozó végpont (második végpont a konvektor falától) meg van jelölve REG. Az utolsó négy végpont a cs termosztát egy pólusának csatlakoztatására áll rendelkezésre. A végpontot nem kell megjelölni. Az alsó képen: A konvektor végponttáblájának csatlakoztatása, beleértve a cs termosztát szabványos csatlakoztatását. A konvektor végpont táblájának a csatlakozása, beleértve a cs termosztát szabványos csatlakozását is a fenti képen látható. FIGYELEM: Ha cs termosztátot használnak a vezérl jelet el ször a termosztáttól a cs termosztáthoz kell csatlakoztatni (negyedik nem jelölt végpont vagy -el jelölt végpont) és azután a cs termosztát második pólusát a REG végpontba. (Ha a h mérséklet érzékel már fel lett szerelve gyárilag, szükséges a cs termosztát ezen vezetékét összekapcsolni a harmadik végponttól a REG végponthoz). 4. A cs termosztátt a megrendel kérésére kell csatlakoztatni. FIGYELEM: a cs termosztátot a B vezérl (negyedik a konvektor oldala fel l) és REG (második a konvektor oldala fel l) végpontjaihoz kell csatlakoztatni. 5. Készítse el a vezérl és a konvektor összes alkatrészének csatlakoztatását a kiválasztott kapcsolási rajznak megfelel en.

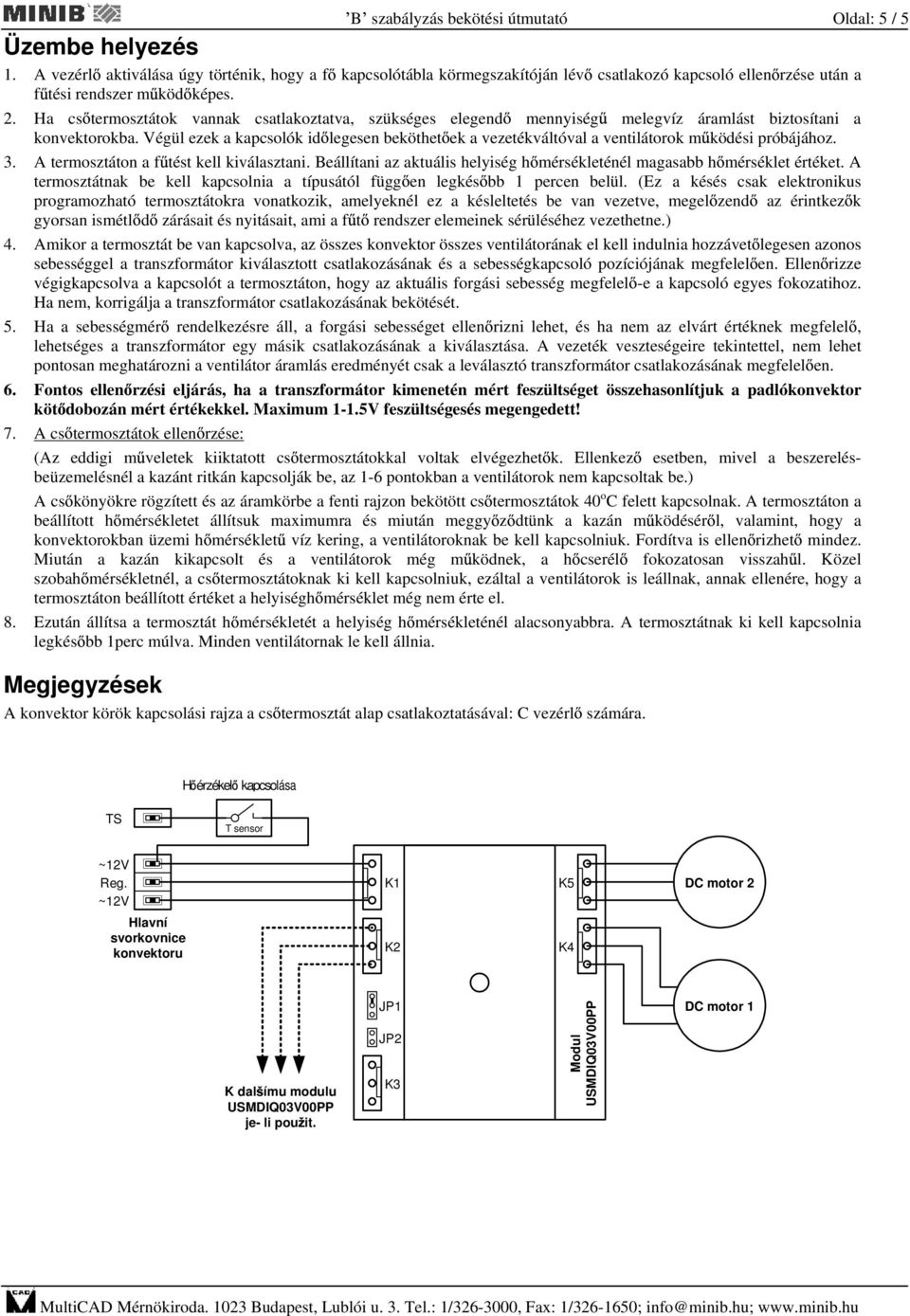

5 B szabályzás bekötési útmutató Oldal: 5 / 5 Üzembe helyezés 1. A vezérl aktiválása úgy történik, hogy a f kapcsolótábla körmegszakítóján lév csatlakozó kapcsoló ellen rzése után a f tési rendszer m köd képes. 2. Ha cs termosztátok vannak csatlakoztatva, szükséges elegend mennyiség melegvíz áramlást biztosítani a konvektorokba. Végül ezek a kapcsolók id legesen beköthet ek a vezetékváltóval a ventilátorok m ködési próbájához. 3. A termosztáton a f tést kell kiválasztani. Beállítani az aktuális helyiség h mérsékleténél magasabb h mérséklet értéket. A termosztátnak be kell kapcsolnia a típusától függ en legkés bb 1 percen belül. (Ez a késés csak elektronikus programozható termosztátokra vonatkozik, amelyeknél ez a késleltetés be van vezetve, megel zend az érintkez k gyorsan ismétl d zárásait és nyitásait, ami a f t rendszer elemeinek sérüléséhez vezethetne.) 4. Amikor a termosztát be van kapcsolva, az összes konvektor összes ventilátorának el kell indulnia hozzávet legesen azonos sebességgel a transzformátor kiválasztott csatlakozásának és a sebességkapcsoló pozíciójának megfelel en. Ellen rizze végigkapcsolva a kapcsolót a termosztáton, hogy az aktuális forgási sebesség megfelel -e a kapcsoló egyes fokozatihoz. Ha nem, korrigálja a transzformátor csatlakozásának bekötését. 5. Ha a sebességmér rendelkezésre áll, a forgási sebességet ellen rizni lehet, és ha nem az elvárt értéknek megfelel, lehetséges a transzformátor egy másik csatlakozásának a kiválasztása. A vezeték veszteségeire tekintettel, nem lehet pontosan meghatározni a ventilátor áramlás eredményét csak a leválasztó transzformátor csatlakozásának megfelel en. 6. Fontos ellen rzési eljárás, ha a transzformátor kimenetén mért feszültséget összehasonlítjuk a padlókonvektor köt dobozán mért értékekkel. Maximum 1-1.5V feszültségesés megengedett! 7. A cs termosztátok ellen rzése: (Az eddigi m veletek kiiktatott cs termosztátokkal voltak elvégezhet k. Ellenkez esetben, mivel a beszerelésbeüzemelésnél a kazánt ritkán kapcsolják be, az 1-6 pontokban a ventilátorok nem kapcsoltak be.) A cs könyökre rögzített és az áramkörbe a fenti rajzon bekötött cs termosztátok 40 o C felett kapcsolnak. A termosztáton a beállított h mérsékletet állítsuk maximumra és miután meggy z dtünk a kazán m ködésér l, valamint, hogy a konvektorokban üzemi h mérséklet víz kering, a ventilátoroknak be kell kapcsolniuk. Fordítva is ellen rizhet mindez. Miután a kazán kikapcsolt és a ventilátorok még m ködnek, a h cserél fokozatosan visszah l. Közel szobah mérsékletnél, a cs termosztátoknak ki kell kapcsolniuk, ezáltal a ventilátorok is leállnak, annak ellenére, hogy a termosztáton beállított értéket a helyiségh mérséklet még nem érte el. 8. Ezután állítsa a termosztát h mérsékletét a helyiség h mérsékleténél alacsonyabbra. A termosztátnak ki kell kapcsolnia legkés bb 1perc múlva. Minden ventilátornak le kell állnia. Megjegyzések A konvektor körök kapcsolási rajza a cs termosztát alap csatlakoztatásával: C vezérl számára. HSpínací érzékel teplotní kapcsolása sensor T sensor Reg. Hlavní konvektoru K5 DC motor 2 K dal ímu modulu je- li pou it. Modul DC motor 1
