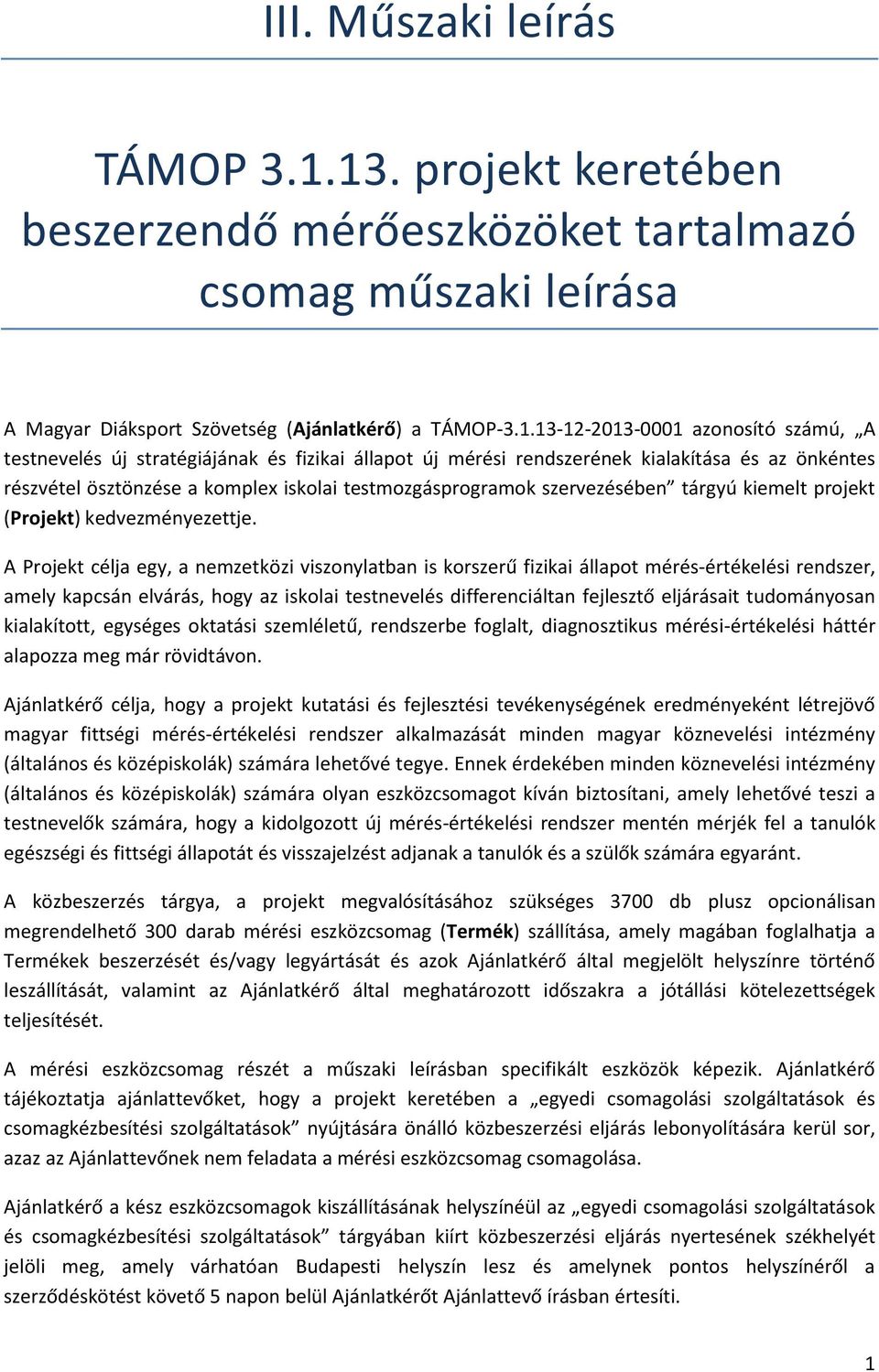

1 III. Műszaki leírás TÁMOP prjekt keretében beszerzendő mérőeszközöket tartalmazó csmag műszaki leírása A Magyar Diáksprt Szövetség (Ajánlatkérő) a TÁMOP aznsító számú, A testnevelés új stratégiájának és fizikai állapt új mérési rendszerének kialakítása és az önkéntes részvétel ösztönzése a kmplex isklai testmzgásprgramk szervezésében tárgyú kiemelt prjekt (Prjekt) kedvezményezettje. A Prjekt célja egy, a nemzetközi visznylatban is krszerű fizikai állapt mérés-értékelési rendszer, amely kapcsán elvárás, hgy az isklai testnevelés differenciáltan fejlesztő eljárásait tudmánysan kialakíttt, egységes ktatási szemléletű, rendszerbe fglalt, diagnsztikus mérési-értékelési háttér alapzza meg már rövidtávn. Ajánlatkérő célja, hgy a prjekt kutatási és fejlesztési tevékenységének eredményeként létrejövő magyar fittségi mérés-értékelési rendszer alkalmazását minden magyar köznevelési intézmény (általáns és középisklák) számára lehetővé tegye. Ennek érdekében minden köznevelési intézmény (általáns és középisklák) számára lyan eszközcsmagt kíván biztsítani, amely lehetővé teszi a testnevelők számára, hgy a kidlgztt új mérés-értékelési rendszer mentén mérjék fel a tanulók egészségi és fittségi állaptát és visszajelzést adjanak a tanulók és a szülők számára egyaránt. A közbeszerzés tárgya, a prjekt megvalósításáhz szükséges 3700 db plusz pcinálisan megrendelhető 300 darab mérési eszközcsmag (Termék) szállítása, amely magában fglalhatja a Termékek beszerzését és/vagy legyártását és azk Ajánlatkérő által megjelölt helyszínre történő leszállítását, valamint az Ajánlatkérő által meghatárztt időszakra a jótállási kötelezettségek teljesítését. A mérési eszközcsmag részét a műszaki leírásban specifikált eszközök képezik. Ajánlatkérő tájékztatja ajánlattevőket, hgy a prjekt keretében a egyedi csmaglási szlgáltatásk és csmagkézbesítési szlgáltatásk nyújtására önálló közbeszerzési eljárás lebnylítására kerül sr, azaz az Ajánlattevőnek nem feladata a mérési eszközcsmag csmaglása. Ajánlatkérő a kész eszközcsmagk kiszállításának helyszínéül az egyedi csmaglási szlgáltatásk és csmagkézbesítési szlgáltatásk tárgyában kiírt közbeszerzési eljárás nyertesének székhelyét jelöli meg, amely várhatóan Budapesti helyszín lesz és amelynek pnts helyszínéről a szerződéskötést követő 5 napn belül Ajánlatkérőt Ajánlattevő írásban értesíti. 1

2 A minta eszközcsmagk kiszállításának helyéül Ajánlatkérő székhelyét jelöli meg. Mérési eszközcsmagk tartalma 1 : 1. TESTTÖMEG ÉS TESTÖSSZETÉTEL MÉRÉSÉRE ALKALMAS ESZKÖZ (OMRON BF511, vagy azzal egyenértékű műszaki tartalmmal rendelkező eszköz) Funkcinális elvárásk: Az eszköz legyen képes meghatárzni a testtömeget minimum 0,1 kg pntssággal, mérési tartmány: kg Az eszköz legyen képes meghatárzni a test zsírtartalmát (5-60% tartmányban 0, 1 % felbntással), vázizmzat arányát (5-50% tartmányban 0, 1 % felbntással), valamint a nyugalmi anyagcsere szükségletét ( kcal tartmányban 1 kcal felbntással) 6-18 éves krsztályk esetén is A mért testtömeg és a betáplált testmagasság (100,0-199,5 cm) adatk alapján számítsa ki a vizsgált személy testtömeg-indexének (BMI) értékét, a nem (férfi nő) és életkr (6 80 év) figyelembe vételével, és legyen képes a vizsgált személy BMI csprtk (svány, nrmál, túlsúlys és elhíztt) szerinti besrlására A szállíttt egység tartalmazzn magyar nyelvű műszaki leírást és használati utasítást Az eszköz rendelkezzen klinikai validitás igazlással Testtömeg és testösszetétel mérésére alkalmas eszköz minimális műszaki tartalma: Rendelkezzen önálló multifunkcinális adatbevitelre alkalmas kezelőfelülettel és digitális (LCD) kijelzővel A testösszetételt mérő biimpedancia alapú rendszer tartalmazzn, minimum 8 szenzrt, melyek segítségével a teljes testre vnatkzó adatk regisztrálásra kerülhetnek (külön talp és kéz szenzr egységek) Az eszköz működését AA (R6) típusú elemek biztsítsák (mangán és alkáli elemek felhasználhatóak legyenek) és a szállíttt egység tartalmazzn 4 db AA (R6) típusú elemet Tömege ne haladja meg a 3000 g-t Kiterjedése szállítási állaptban ne haladja meg a 500x600x200 mm-t Illusztráció: 1.számú melléklet 2. TESTMAGASSÁGMÉRŐ ESZKÖZ 1 A megjelölt eszközökből minden eszközcsmagba 1 db kerül. 2

3 Az eszköz tegye lehetővé függőleges falfelület előtt álló vizsgálati személy testmagasságának meghatárzását minimum 0,1 cm pntssággal, mérési tartmány: cm Az eszköz falra szerelhető kivitelben készüljön. A mérést az eszköz felső pntn rögzített bázis résztől lehúzható, a fal síkjából merőlegesen kiálló, vertexre pzícinálható egységével lehessen elvégezni Testmagasságmérő eszköz: minimális műszaki tartalma: A lehúzható részben lévő mérőszalag fém kivitelben készüljön Az eszköz maximális tömege ne haladja meg a 150 g-t Kiterjedése szállítási állaptban ne haladja meg a 150x150x200 mm-t 3. ANTROPOMETRIAI MÉRŐSZALAG Az eszköz tegye lehetővé az emberi test részeinek körméret meghatárzását minimum 0,1 cm pntssággal, mérési tartmány: cm Antrpmetriai mérőszalag minimális műszaki tartalma: Az eszköz rendelkezzen kézben tartható mérőszalagtartó résszel, amelybe használat után a mérőszalag autmatikusan visszacsévélődik, a tartó rész biztsítsa a szalag mérés közbeni autmatikus feszítését és rendelkezzen a mérési eredmény lelvasását segítő szalagrögzítő gmbbal A kihúzható mérőszalag végén legyen rögzítő egység, amely a mérés srán csatlakztatható a szalagtartó eszközhöz. Az eszköz maximális tömege ne haladja meg a 100 g-t Kiterjedése szállítási állaptban ne haladja meg a 200x150x100 mm-t 4. KÉZI SZORÍTÓERŐ MÉRŐ ESZKÖZ (Baseline Smedly Digital Dynammeter, vagy azzal egyenértékű műszaki tartalmmal rendelkező eszköz) Az eszköz tegye lehetővé a kézi szrítóerő mérését minimum 0,1 kg pntssággal, mérési tartmány 0 90 kg 3

4 Rendelkezzen önálló multifunkcinális adatbevitelre alkalmas kezelőfelülettel és digitális (LCD) kijelző rendszerrel Mérés srán rögzítse a legnagybb erőkifejtési értéket, tárlja minimum 30 mérés eredményét Legyen képes az erőkifejtések besrlására (gyenge, nrmál és erős) nemek (férfi - nő) és életkr (10-80 éves) kategóriák szerint Kézi szrítóerő mérő eszköz minimális műszaki tartalma: Az eszköz a tenyérméret nagyságáhz állítható kivitelben készüljön Az eszköz beépített elektrms mérőegység segítségével mérjen Az eszköz AAA típusú elemekkel legyen működtethető, a szállítási egység tartalmazzn 2 db AAA elemet Az eszköz maximális tömege ne haladja meg a 800 g-t Kiterjedése szállítási állaptban ne haladja meg a 250x200x100 mm-t. A szállíttt egység tartalmazzn magyar nyelvű műszaki leírást és használati utasítást 5. TOLÓMÉRŐ ESZKÖZ Az eszköz tegye lehetővé testrészek talajsíktól mérhető magasságpntjaik meghatárzását, 0,5 cm pntssággal, méréstartmány: talajtól mért 0-45 cm 4

5 Tlómérő eszköz minimális műszaki tartalma: Az eszköz erős műanyag (nem flexibilis és törésnek ellenálló), fa vagy fém részekből (nem tartalmazhat éles, hegyes sérülést kzó részeket) készüljön, tlómérő rendszerű kivitelben Az eszköz talajra állítható skáláztt függőleges részből és testrészhez illeszthető, balesetvédelmi szempntból megfelelően kialakíttt vízszintes részből álljn. A csúsztatható vízszintes rész felső vízszintes síkjának magassága legyen lelvasható a skáláztt függőleges részen. Az eszköz csúsztatható vízszintes részének vége a függőleges skála középsíkjától minimum 15 cm, maximum 20 cm távlságra nyúljn ki. Az eszköz maximális tömege ne haladja meg a 200 g-t Kiterjedése szállítási állaptban ne haladja meg a 500x200x100 mm-t 6. 20M-ES MÉRŐSZALAG Az eszköz legyen alkalmas lineáris távlságk mérésére minimum 1 cm pntssággal, méréstartmány: 0-20 m 20m-es mérőszalag minimális műszaki tartalma: Az eszköz rendelkezzen a mérőszalag használatn kívüli tárlására alkalmas tkkal és a felcsévélést lehetővé tévő hajtókarral Az eszköz maximális tömege ne haladja meg a 350 g-t Kiterjedése szállítási állaptban ne haladja meg a 250x250x50 mm-t 7. TÁVOLSÁGJELZŐ CSÍK Az eszköz legyen alkalmas testgyakrlatk végzése srán talajra helyezett állaptban távlságjelző funkció betöltésére, az eszköz szélei között lévő távlság tapintással történő érintésével Távlságjelző csík műszaki tartalma: Készüljön hajlékny, egyik felületén enyhén érdes, másik felületén csúszásgátló kiképzéssel, élénk színű anyagból, összetekert állaptban tárlható kivitelben (gumi) Készüljön két méretben: 5

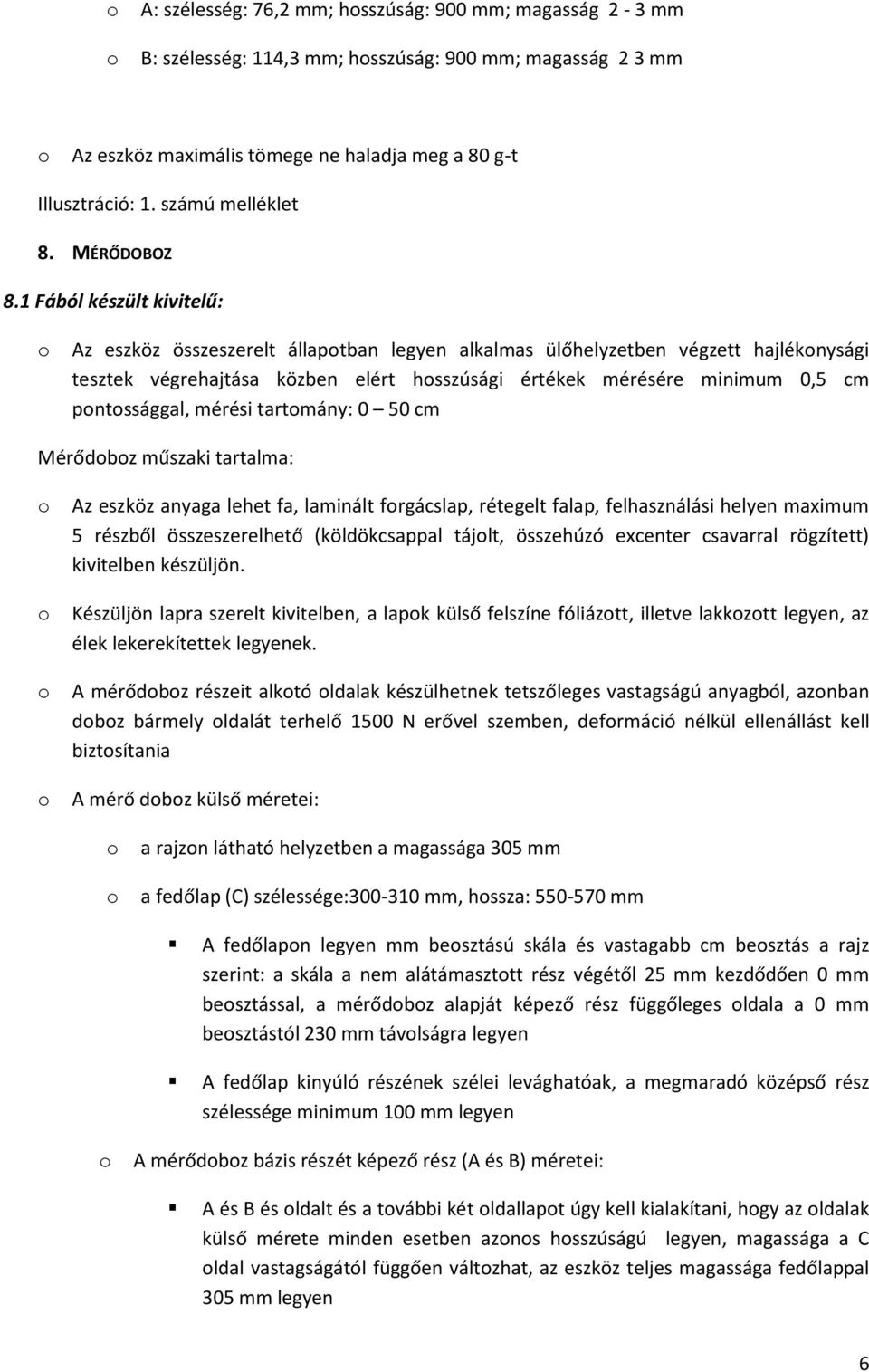

6 A: szélesség: 76,2 mm; hsszúság: 900 mm; magasság 2-3 mm B: szélesség: 114,3 mm; hsszúság: 900 mm; magasság 2 3 mm Az eszköz maximális tömege ne haladja meg a 80 g-t 8. MÉRŐDOBOZ 8.1 Fából készült kivitelű: Az eszköz összeszerelt állaptban legyen alkalmas ülőhelyzetben végzett hajléknysági tesztek végrehajtása közben elért hsszúsági értékek mérésére minimum 0,5 cm pntssággal, mérési tartmány: 0 50 cm Mérődbz műszaki tartalma: Az eszköz anyaga lehet fa, laminált frgácslap, rétegelt falap, felhasználási helyen maximum 5 részből összeszerelhető (köldökcsappal tájlt, összehúzó excenter csavarral rögzített) kivitelben készüljön. Készüljön lapra szerelt kivitelben, a lapk külső felszíne fóliáztt, illetve lakkztt legyen, az élek lekerekítettek legyenek. A mérődbz részeit alktó ldalak készülhetnek tetszőleges vastagságú anyagból, aznban dbz bármely ldalát terhelő 1500 N erővel szemben, defrmáció nélkül ellenállást kell biztsítania A mérő dbz külső méretei: a rajzn látható helyzetben a magassága 305 mm a fedőlap (C) szélessége: mm, hssza: mm A fedőlapn legyen mm besztású skála és vastagabb cm besztás a rajz szerint: a skála a nem alátámaszttt rész végétől 25 mm kezdődően 0 mm besztással, a mérődbz alapját képező rész függőleges ldala a 0 mm besztástól 230 mm távlságra legyen A fedőlap kinyúló részének szélei levághatóak, a megmaradó középső rész szélessége minimum 100 mm legyen A mérődbz bázis részét képező rész (A és B) méretei: A és B és ldalt és a tvábbi két ldallapt úgy kell kialakítani, hgy az ldalak külső mérete minden esetben azns hsszúságú legyen, magassága a C ldal vastagságától függően váltzhat, az eszköz teljes magassága fedőlappal 305 mm legyen 6

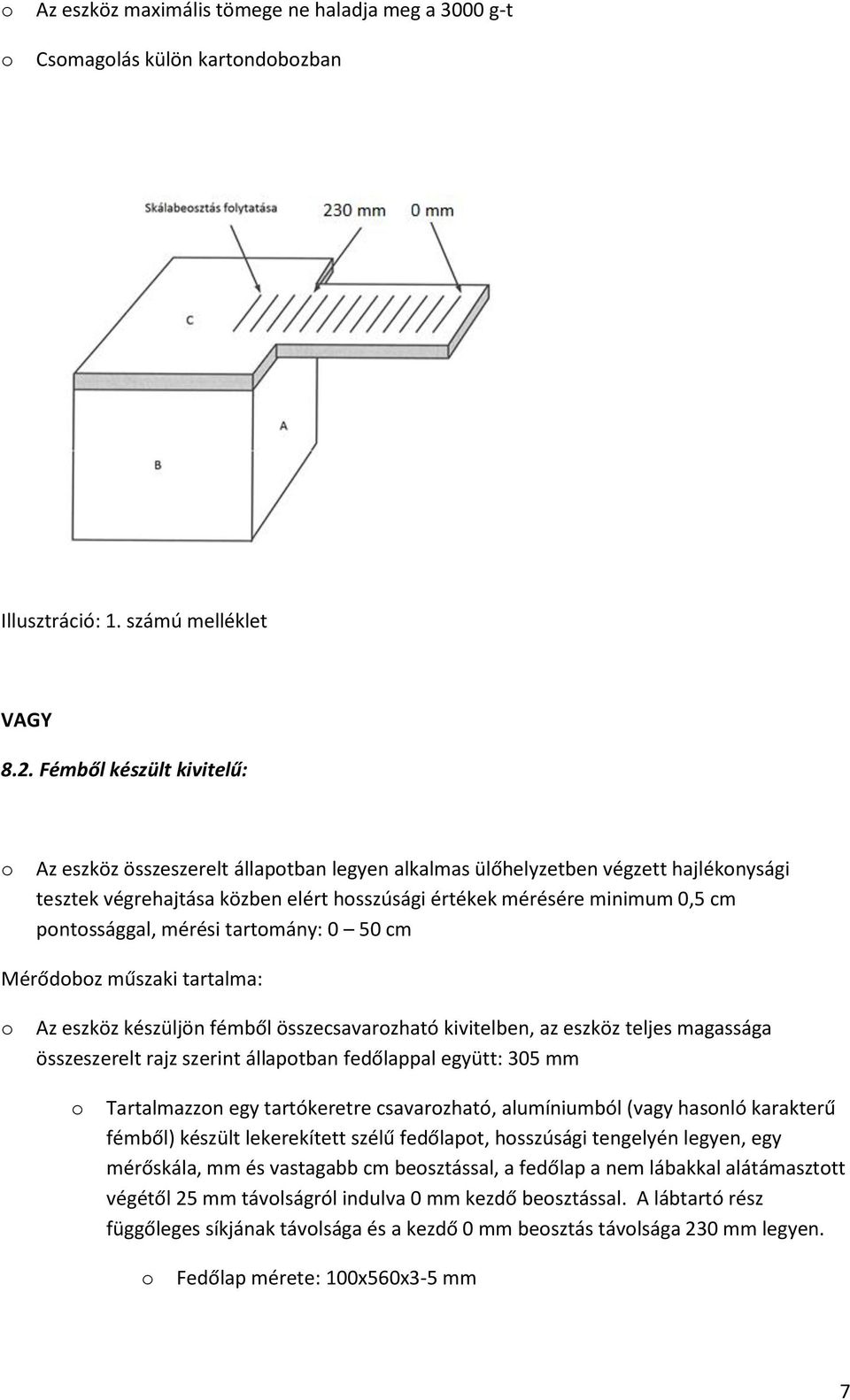

7 Az eszköz maximális tömege ne haladja meg a 3000 g-t Csmaglás külön kartndbzban VAGY 8.2. Fémből készült kivitelű: Az eszköz összeszerelt állaptban legyen alkalmas ülőhelyzetben végzett hajléknysági tesztek végrehajtása közben elért hsszúsági értékek mérésére minimum 0,5 cm pntssággal, mérési tartmány: 0 50 cm Mérődbz műszaki tartalma: Az eszköz készüljön fémből összecsavarzható kivitelben, az eszköz teljes magassága összeszerelt rajz szerint állaptban fedőlappal együtt: 305 mm Tartalmazzn egy tartókeretre csavarzható, alumíniumból (vagy hasnló karakterű fémből) készült lekerekített szélű fedőlapt, hsszúsági tengelyén legyen, egy mérőskála, mm és vastagabb cm besztással, a fedőlap a nem lábakkal alátámaszttt végétől 25 mm távlságról indulva 0 mm kezdő besztással. A lábtartó rész függőleges síkjának távlsága és a kezdő 0 mm besztás távlsága 230 mm legyen. Fedőlap mérete: 100x560x3-5 mm 7

8 Tartalmazzn egy hárm lábn álló hajlíttt csőből készült összecsavarzható tartókeretet, csúszásgátló gumitalpakkal felszerelve a következők szerint: A és B lábak külső felszínei közötti távlság: 305 mm C láb külső felszíne és a lábtartó rész távlabbi felszíne közötti távlság: 305 mm Lábtartó rész: Lábtartó rész mérete: hssz a csőprfil méretétől függően az A és B lábak belső széleit összekötő hssz. A lábtartó rész szélessége megegyező a lábak keresztmetszetével, megfelelő stabilitás biztsítása érdekében (hegesztéssel és csavarzással is rögzíthető) A lábtartó rész magassága minimum 250 mm A lábtartó rész talajjal érintkező szélén legyen egy 60 mm széles talplemez, amely kinyúlik a C lábbal ellentétes irányban Az eszköz bármely részét t terhelő 1500 N erővel szemben ellenállást kell biztsítania 9. BŐRREDŐ MÉRŐ ESZKÖZ Az eszköz legyen alkalmas a bőr alatti kötőszövet vastagságának mérésére minimum 1 mm pntssággal, mérési tartmány: 0 70 mm Bőrredő mérő eszköz műszaki tartalma: 8

9 Műanyag kivitel Az eszköz maximális tömege ne haladja meg a 150 g-t Kiterjedése szállítási állaptban ne haladja meg a 200x250x20 mm 1. SZÁMÚ MELLÉKLET ILLUSZTRÁCIÓ AZ ESZKÖZÖK SPECIFIKÁCIÓJÁHOZ ÉS ALKALMAZÁSUKHOZ 2 1. Testtömeg és testösszetétel mérésére alkalmas eszköz: 2. Testmagasságmérő eszköz: 2 A ftók kizárólag illusztráció célját szlgálják. Az Ajánlattevő által szlgáltattt eszközöknek az illusztrált eszközökkel egyenértékűnek kell lennie. 9

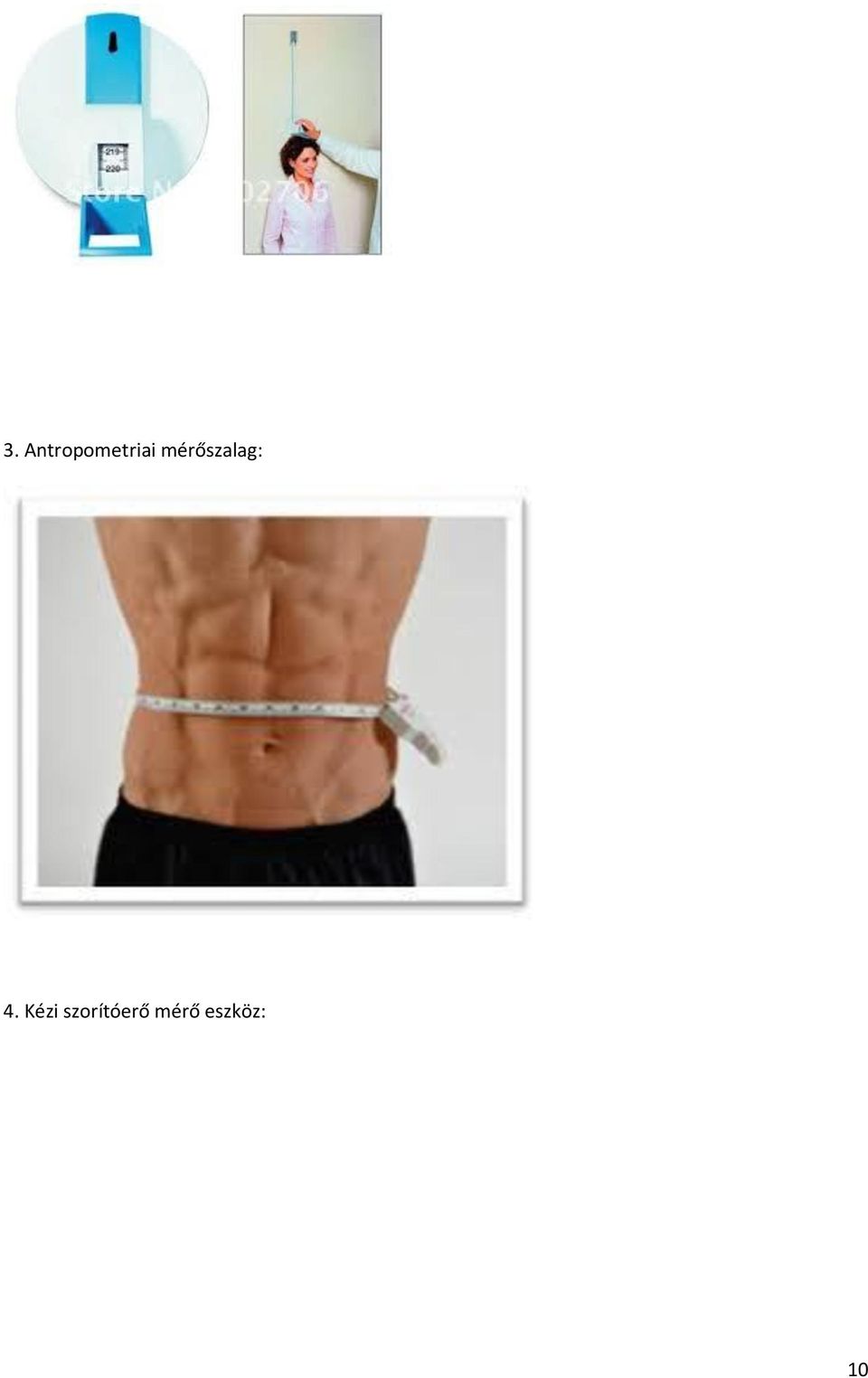

10 3. Antrpmetriai mérőszalag: 4. Kézi szrítóerő mérő eszköz: 10

11 6. 20m-es mérőszalag: 7. Távlságjelző csík: 8. Mérődbz (fa és fém váltzat): 11

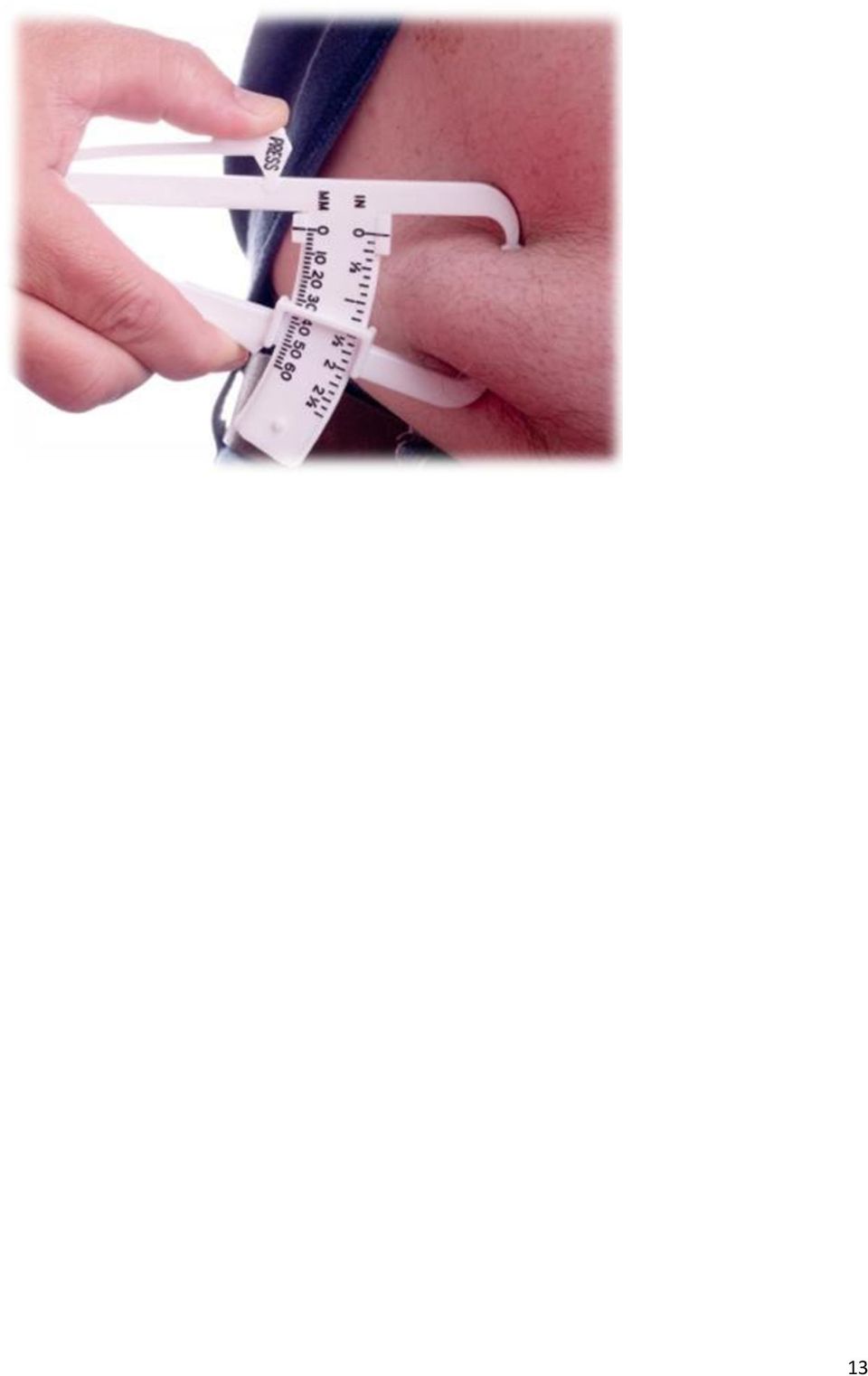

12 9. Bőrredő mérő 12
