Henger eltávolítása 3D szkennelt kavicsról

Átírás

1 Henger eltávolítása 3D szkennelt kavicsról Ludmány Balázs december 6.

2 Kavicsok alakfejlődése A sziklák általában síkok mentén hasadnak Ahogy a víz szállítja őket folyamatosan lekerekednek Matematikai modell az alakfejlődés leírására: egyensúlyi pontok száma[6, 2] kezdetben poliéder: sok egyensúlyi pont ellipszoid felé tart: kevés egyensúlyi pont Felhasználható például marsi kavicsok múltjának feltárására[5]

3 Alakjellemzők gépi mérése Az eddigi eredmények kézi méréseken alapulnak Kidolgoztunk egy módszert az egyensúlyi pontok gépi mérésére[4] 3D szkennelt kavicsok a kézi mérés pontosságát (pontatlanságát) reprodukálja

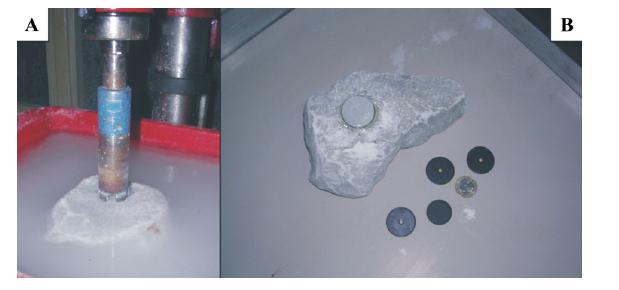

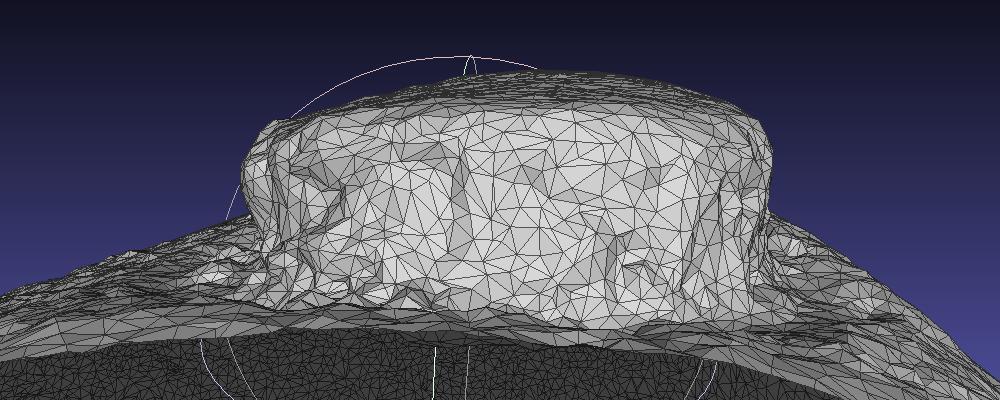

4 Feladat leírás 3D szkennelt kavicsok a Pisa melletti tengerpartról A mozgásukat vizsgálták RFID-vel[1] Az RFID-tag kiáll belőlük, elrontva az egyensúlyi pontok számítását Feladat: a henger alakú RFID-tag eltávolítása a szkennelt hálóból

5 1. próbálkozás: tartománynövesztés I Tartománynövesztés: 1. magpontok generálása 2. hipotézis felállítása a magpont kis környezetében 3. hízlalás, amíg a pontok a tolerancián belül maradnak Hipotézis alapja: 1. egység normálvektorok leképezése Gauss gömbre 2. dimenzió szűrés: ha a pontok a főkörön vannak, akkor henger két koncentrikus gömb ρ és 2ρ sugárral k ρ és k 2ρ: pontok száma a gömbökön belül D = log 2 k 2ρ k ρ

6 1. próbálkozás: tartománynövesztés II Szabályos hengeren: D 0: pontcsomó a Gauss gömbön alap D 1: kör a Gauss gömbön palást Probléma: a henger nem teljesen szabályos és a szkennelés sem pontos

7 2. próbálkozás: felosztás görbület alapján A kavicsok általában konvexek A henger körül viszont konkáv a háló, ezt használjuk ki 1. becsüljük meg a Gauss görbületet minden p csúcsban α i : i-edik szomszédos lap szöge p csúcsnál A i : i-edik szomszédos lap területe δ(p) = 2π α i, A(p) = A i, G(p) = 3δ(p) A(p) i i 2. rendezzük a csúcsokat görbületük szerint növekvő sorrendbe 3. töröljük a legkisebb görbületű csúcsot a hálóból ha az összefüggő komponensek száma 1, akkor goto különben a 2. legnagyobb összefüggő komponenst tekintjük a hengernek Proof-of-concept, nem optimális

8 Simítás és szűrés A görbületet is befolyásolja, hogy zajos a háló A háló Laplace-féle simítása: p pontra és q j, j [1 : n] szomszédjára legyen: U(p) = j w j (q j p), w j = 1/n λ simítási mértékkel p új = p régi + λu(p régi ) A görbület szűrése: minden csúcsban a szomszédok átlaga vagy mediánja Eléggé ad-hoc λ választása, és hogy ezeket hányszor kell alkalmazni

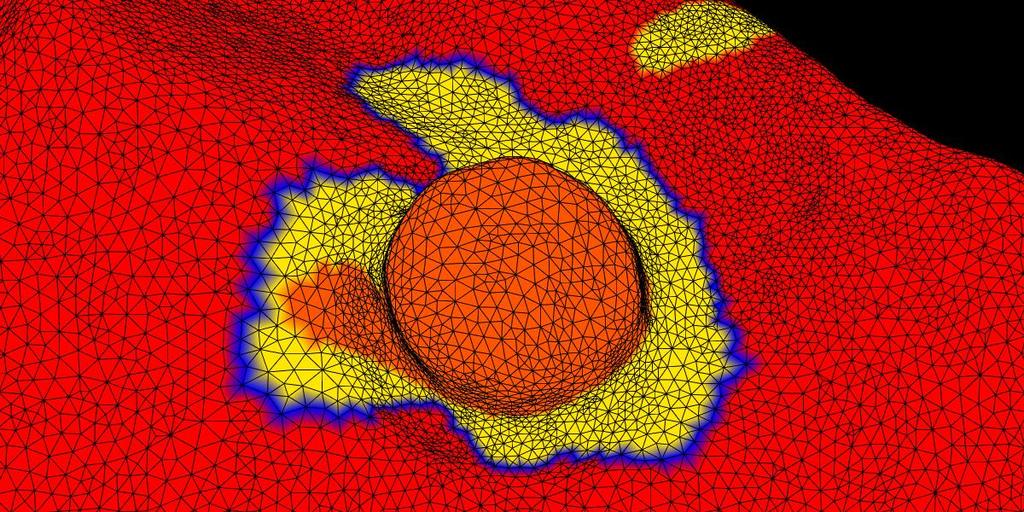

9 Példa

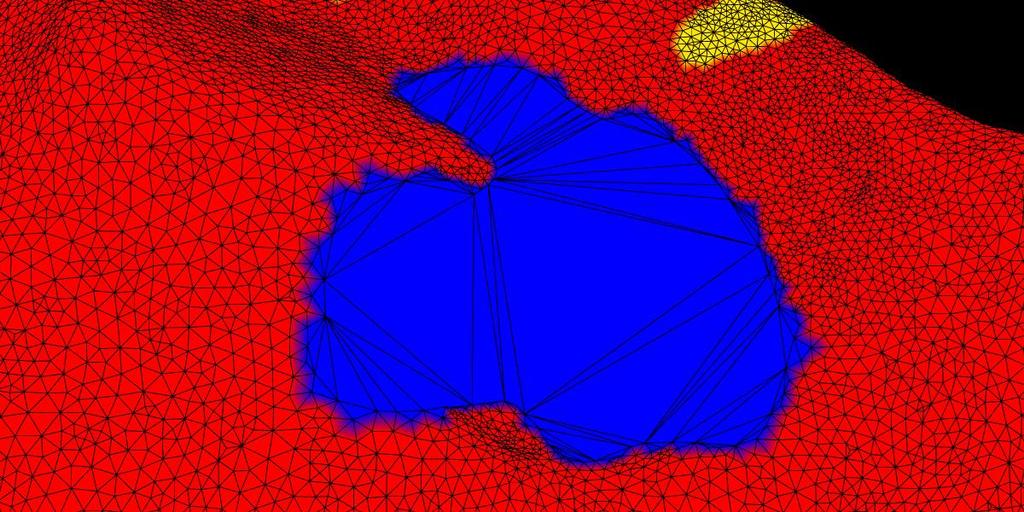

10 Lyuk befoltozása Liepa algoritmusa: minimális súlyú háromszögelés[3] Dinamikus programozás: W i,k min [W i,m + W m,k + Ω(v i, v m, v k )] i<m<k W i,i+1 0 W i,i+2 Ω(i, i + 1, i + 2) Ω(v i, v m, v k ) = v i, v m, v k háromszög területe W 0,n 1 : minimális súlyú háromszögelés λ i,k = a minimumhoz tartozó m index W i,k számításánál λ 0,n 1 -től indulva rekurzívan visszaállítjuk a háromszögelést

11 Implementáció Computational Geometry Algorithms Library (CGAL) Surface_mesh: félél adatszerkezet A Boost Graph Library-vel gráfként is használható Lyuk a hálóban: null_face Surface_mesh::remove_face: csak a lapot törli, szomszédos féléleket nem állítja be CGAL::Euler::remove_face: törlés után be is állít mindent
