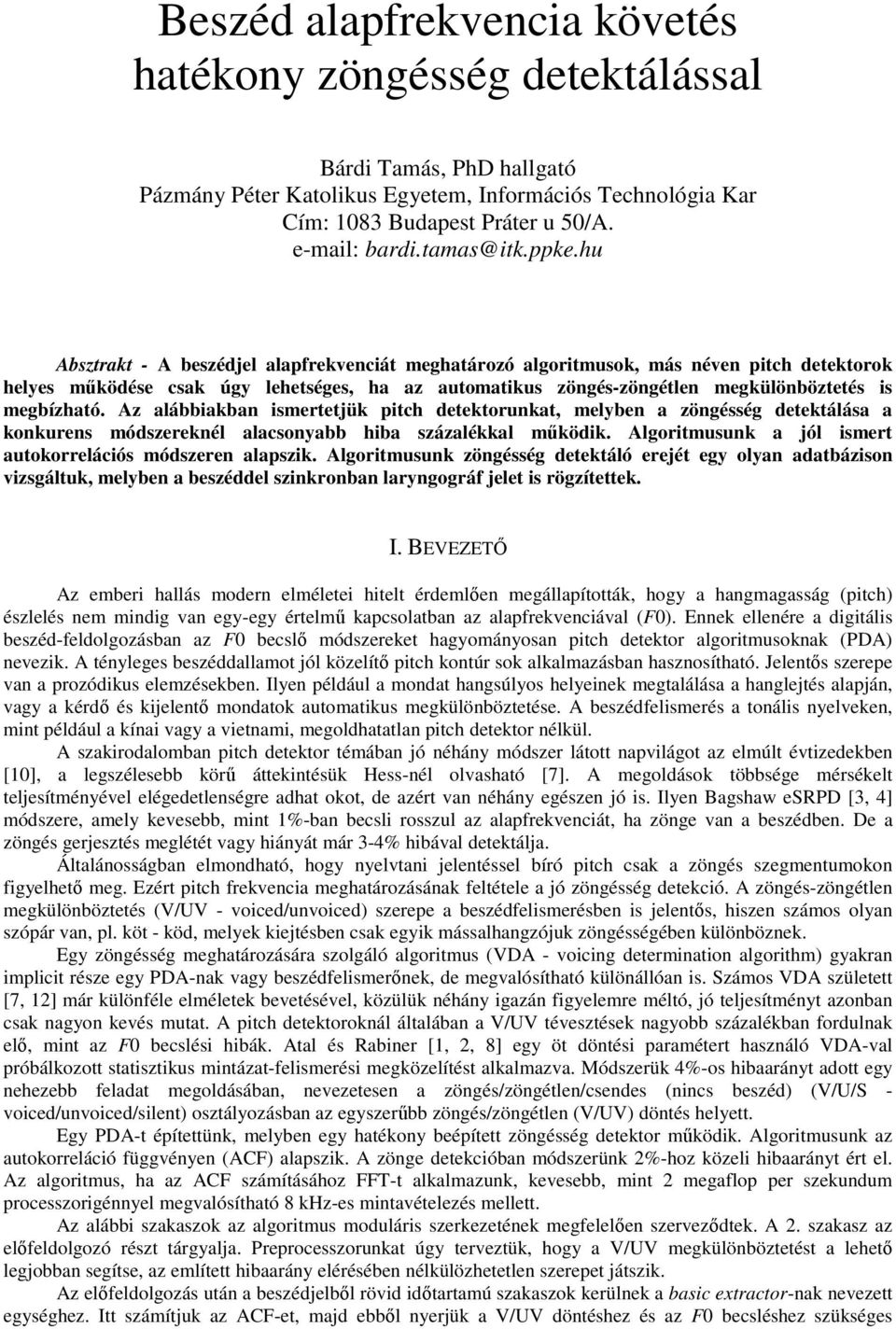

1 Beszéd alapfrekvencia köveés haékony zöngésség deekálással Bárdi Tamás, PhD hallgaó Pázmány Péer Kaolikus Egyeem, Információs Technológia Kar Cím: 1083 Budapes Práer u 50/A. bardi.amas@ik.ppke.hu Abszrak - A beszédjel alapfrekvenciá meghaározó algorimusok, más néven pich deekorok helyes mködése csak úgy leheséges, ha az auomaikus zöngés-zöngélen megkülönbözeés is megbízhaó. Az alábbiakban ismerejük pich deekorunka, melyben a zöngésség deekálása a konkurens módszereknél alacsonyabb hiba százalékkal mködik. Algorimusunk a jól ismer auokorrelációs módszeren alapszik. Algorimusunk zöngésség deekáló erejé egy olyan adabázison vizsgáluk, melyben a beszéddel szinkronban laryngográf jele is rögzíeek. I. BEVEZET Az emberi hallás modern elméleei hiel érdemlen megállapíoák, hogy a hangmagasság (pich) észlelés nem mindig van egy-egy érelm kapcsolaban az alapfrekvenciával (F0). Ennek ellenére a digiális beszéd-feldolgozásban az F0 becsl módszereke hagyományosan pich deekor algorimusoknak (PDA) nevezik. A ényleges beszéddallamo jól közelí pich konúr sok alkalmazásban hasznosíhaó. Jelens szerepe van a prozódikus elemzésekben. Ilyen például a monda hangsúlyos helyeinek megalálása a hanglejés alapján, vagy a kérd és kijelen mondaok auomaikus megkülönbözeése. A beszédfelismerés a onális nyelveken, min például a kínai vagy a vienami, megoldhaalan pich deekor nélkül. A szakirodalomban pich deekor émában jó néhány módszer láo napvilágo az elmúl évizedekben [10], a legszélesebb kör áekinésük Hess-nél olvashaó [7]. A megoldások öbbsége mérsékel eljesíményével elégedelenségre adha oko, de azér van néhány egészen jó is. Ilyen Bagshaw esrpd [3, 4] módszere, amely kevesebb, min 1%-ban becsli rosszul az alapfrekvenciá, ha zönge van a beszédben. De a zöngés gerjeszés megléé vagy hiányá már 3-4% hibával deekálja. Álalánosságban elmondhaó, hogy nyelvani jelenéssel bíró pich csak a zöngés szegmenumokon figyelhe meg. Ezér pich frekvencia meghaározásának feléele a jó zöngésség deekció. A zöngés-zöngélen megkülönbözeés (V/UV - voiced/unvoiced) szerepe a beszédfelismerésben is jelens, hiszen számos olyan szópár van, pl. kö - köd, melyek kiejésben csak egyik mássalhangzójuk zöngésségében különböznek. Egy zöngésség meghaározására szolgáló algorimus (VDA - voicing deerminaion algorihm) gyakran implici része egy PDA-nak vagy beszédfelismernek, de megvalósíhaó különállóan is. Számos VDA szülee [7, 1] már különféle elméleek beveésével, közülük néhány igazán figyelemre méló, jó eljesímény azonban csak nagyon kevés mua. A pich deekoroknál álalában a V/UV éveszések nagyobb százalékban fordulnak el, min az F0 becslési hibák. Aal és Rabiner [1,, 8] egy ö dönési paraméer használó VDA-val próbálkozo saiszikus mináza-felismerési megközelíés alkalmazva. Módszerük 4%-os hibaarány ado egy nehezebb felada megoldásában, nevezeesen a zöngés/zöngélen/csendes (nincs beszéd) (V/U/S - voiced/unvoiced/silen) oszályozásban az egyszerbb zöngés/zöngélen (V/UV) dönés helye. Egy PDA- épíeünk, melyben egy haékony beépíe zöngésség deekor mködik. Algorimusunk az auokorreláció függvényen (ACF) alapszik. A zönge deekcióban módszerünk %-hoz közeli hibaarány ér el. Az algorimus, ha az ACF számíásához FFT- alkalmazunk, kevesebb, min megaflop per szekundum processzorigénnyel megvalósíhaó 8 khz-es minavéelezés melle. Az alábbi szakaszok az algorimus moduláris szerkezeének megfelelen szervezdek. A. szakasz az elfeldolgozó rész árgyalja. Preprocesszorunka úgy ervezük, hogy a V/UV megkülönbözeés a lehe legjobban segíse, az emlíe hibaarány elérésében nélkülözheelen szerepe jászik. Az elfeldolgozás uán a beszédjelbl rövid idaramú szakaszok kerülnek a basic exracor-nak neveze egységhez. I számíjuk az ACF-e, majd ebbl nyerjük a V/UV dönéshez és az F0 becsléshez szükséges

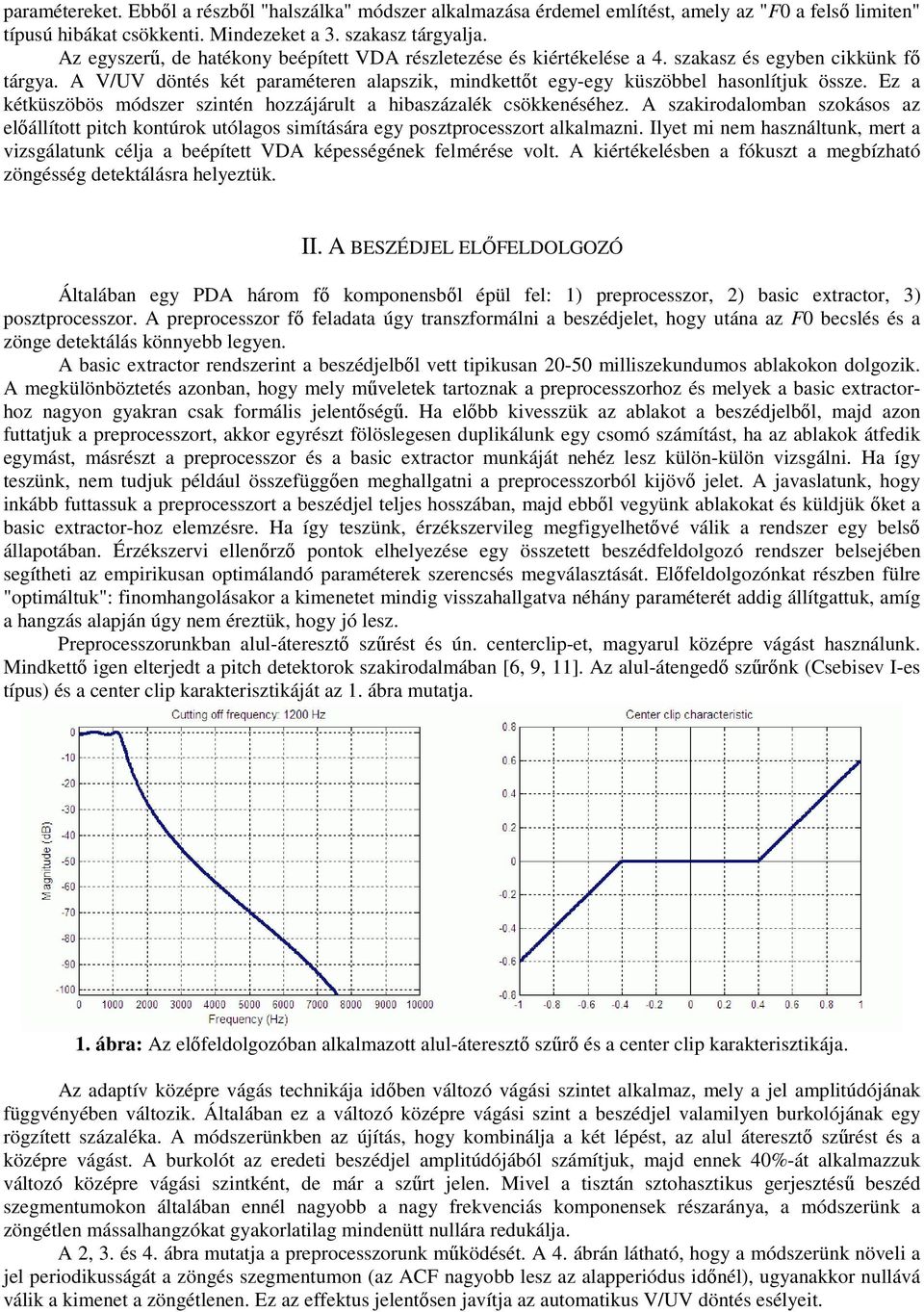

2 paraméereke. Ebbl a részbl "halszálka" módszer alkalmazása érdemel emlíés, amely az "F0 a fels limien" ípusú hibáka csökkeni. Mindezeke a 3. szakasz árgyalja. Az egyszer, de haékony beépíe VDA részleezése és kiérékelése a 4. szakasz és egyben cikkünk f árgya. A V/UV dönés ké paraméeren alapszik, mindke egy-egy küszöbbel hasonlíjuk össze. Ez a kéküszöbös módszer szinén hozzájárul a hibaszázalék csökkenéséhez. A szakirodalomban szokásos az elállío pich konúrok uólagos simíására egy poszprocesszor alkalmazni. Ilye mi nem használunk, mer a vizsgálaunk célja a beépíe VDA képességének felmérése vol. A kiérékelésben a fókusz a megbízhaó zöngésség deekálásra helyezük. II. A BESZÉDJEL ELFELDOLGOZÓ Álalában egy PDA három f komponensbl épül fel: 1) preprocesszor, ) basic exracor, 3) poszprocesszor. A preprocesszor f feladaa úgy ranszformálni a beszédjele, hogy uána az F0 becslés és a zönge deekálás könnyebb legyen. A basic exracor rendszerin a beszédjelbl ve ipikusan 0-50 milliszekundumos ablakokon dolgozik. A megkülönbözeés azonban, hogy mely mveleek aroznak a preprocesszorhoz és melyek a basic exracorhoz nagyon gyakran csak formális jelenség. Ha elbb kivesszük az ablako a beszédjelbl, majd azon fuajuk a preprocesszor, akkor egyrész fölöslegesen duplikálunk egy csomó számíás, ha az ablakok áfedik egymás, másrész a preprocesszor és a basic exracor munkájá nehéz lesz külön-külön vizsgálni. Ha így eszünk, nem udjuk például összefüggen meghallgani a preprocesszorból kijöv jele. A javaslaunk, hogy inkább fuassuk a preprocesszor a beszédjel eljes hosszában, majd ebbl vegyünk ablakoka és küldjük ke a basic exracor-hoz elemzésre. Ha így eszünk, érzékszervileg megfigyelhevé válik a rendszer egy bels állapoában. Érzékszervi ellenrz ponok elhelyezése egy összee beszédfeldolgozó rendszer belsejében segíhei az empirikusan opimálandó paraméerek szerencsés megválaszásá. Elfeldolgozónka részben fülre "opimáluk": finomhangolásakor a kimenee mindig visszahallgava néhány paraméeré addig állígauk, amíg a hangzás alapján úgy nem érezük, hogy jó lesz. Preprocesszorunkban alul-áeresz szrés és ún. cenerclip-e, magyarul középre vágás használunk. Mindke igen elerjed a pich deekorok szakirodalmában [6, 9, 11]. Az alul-áenged szrnk (Csebisev I-es ípus) és a cener clip karakeriszikájá az 1. ábra muaja. 1. ábra: Az elfeldolgozóban alkalmazo alul-áeresz szr és a cener clip karakeriszikája. Az adapív középre vágás echnikája idben válozó vágási szine alkalmaz, mely a jel ampliúdójának függvényében válozik. Álalában ez a válozó középre vágási szin a beszédjel valamilyen burkolójának egy rögzíe százaléka. A módszerünkben az újíás, hogy kombinálja a ké lépés, az alul áeresz szrés és a középre vágás. A burkoló az eredei beszédjel ampliúdójából számíjuk, majd ennek 40%-á alkalmazzuk válozó középre vágási szinkén, de már a szr jelen. Mivel a iszán szohaszikus gerjeszés beszéd szegmenumokon álalában ennél nagyobb a nagy frekvenciás komponensek részaránya, a módszerünk a zöngélen mássalhangzóka gyakorlailag mindenü nullára redukálja. A, 3. és 4. ábra muaja a preprocesszorunk mködésé. A 4. ábrán láhaó, hogy a módszerünk növeli a jel periodikusságá a zöngés szegmenumon (az ACF nagyobb lesz az alapperiódus idnél), ugyanakkor nullává válik a kimene a zöngélenen. Ez az effekus jelensen javíja az auomaikus V/UV dönés esélyei.

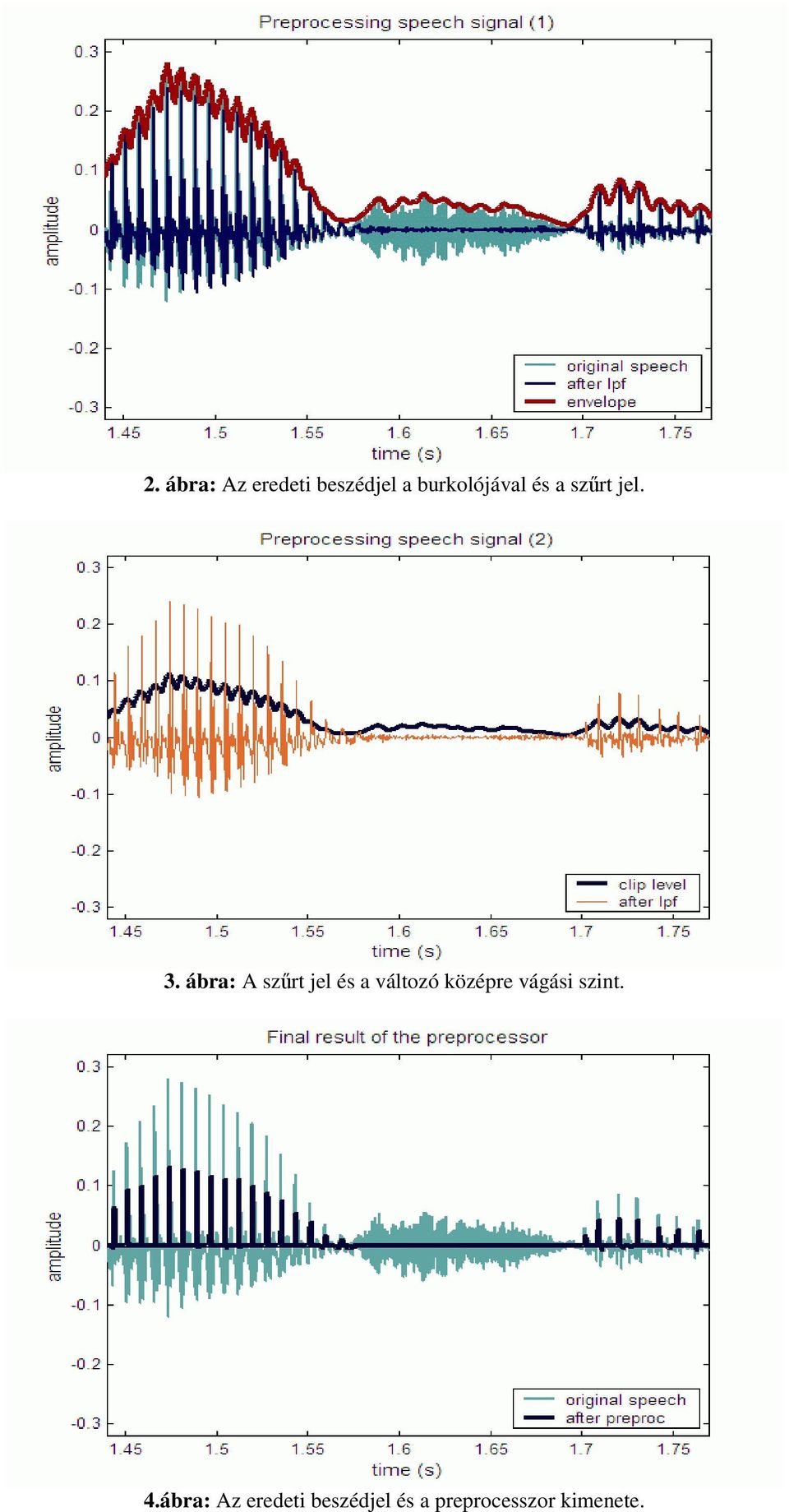

3 . ábra: Az eredei beszédjel a burkolójával és a szr jel. 3. ábra: A szr jel és a válozó középre vágási szin. 4.ábra: Az eredei beszédjel és a preprocesszor kimenee.

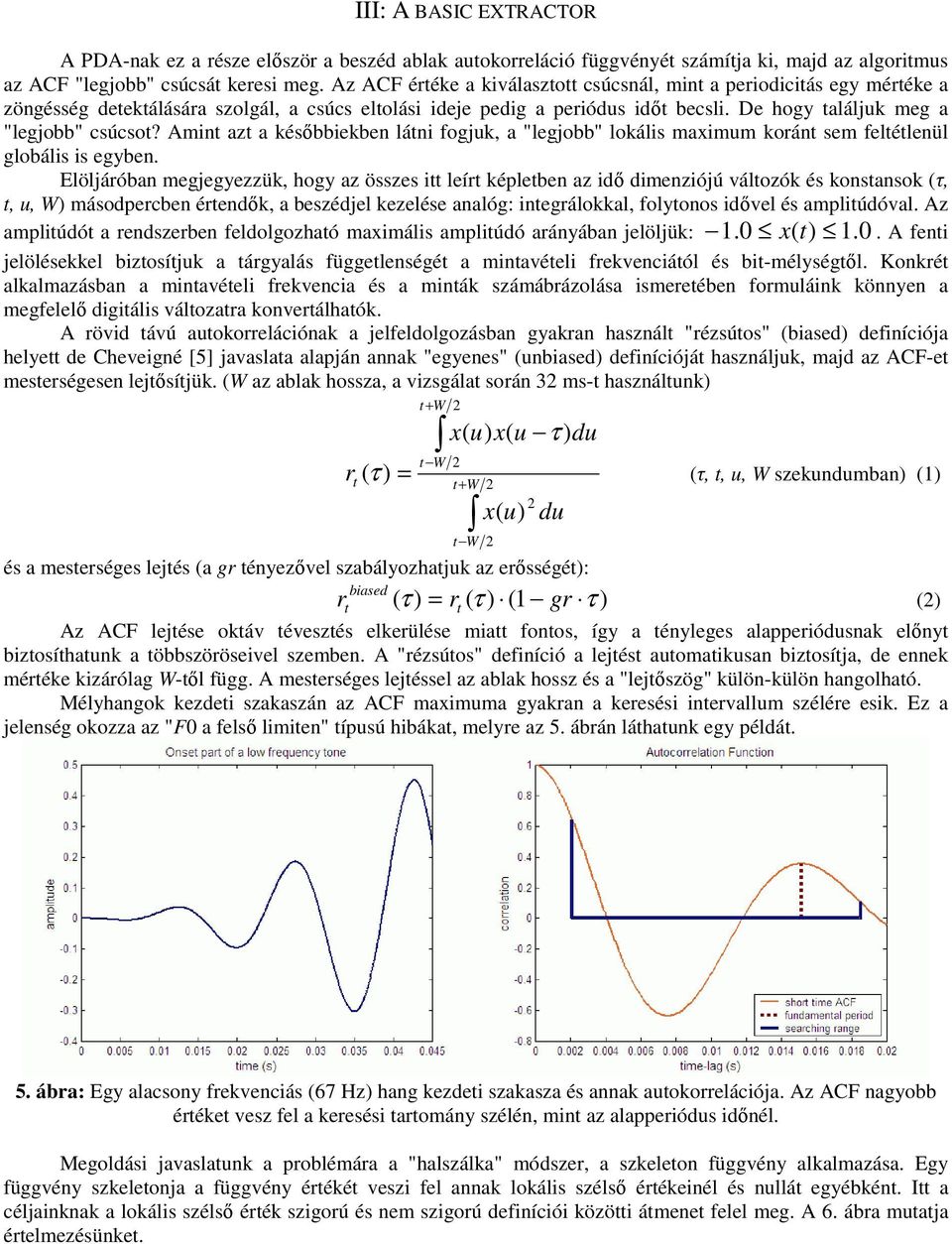

4 III: A BASIC EXTRACTOR A PDA-nak ez a része elször a beszéd ablak auokorreláció függvényé számíja ki, majd az algorimus az ACF "legjobb" csúcsá keresi meg. Az ACF éréke a kiválaszo csúcsnál, min a periodiciás egy méréke a zöngésség deekálására szolgál, a csúcs elolási ideje pedig a periódus id becsli. De hogy aláljuk meg a "legjobb" csúcso? Amin az a késbbiekben láni fogjuk, a "legjobb" lokális maximum korán sem felélenül globális is egyben. Elöljáróban megjegyezzük, hogy az összes i leír képleben az id dimenziójú válozók és konsansok (,, u, W) másodpercben érendk, a beszédjel kezelése analóg: inegrálokkal, folyonos idvel és ampliúdóval. Az ampliúdó a rendszerben feldolgozhaó maximális ampliúdó arányában jelöljük: 1.0 x ( ) A feni jelölésekkel bizosíjuk a árgyalás függelenségé a minavéeli frekvenciáól és bi-mélységl. Konkré alkalmazásban a minavéeli frekvencia és a minák számábrázolása ismereében formuláink könnyen a megfelel digiális válozara konverálhaók. A rövid ávú auokorrelációnak a jelfeldolgozásban gyakran használ "rézsúos" (biased) definíciója helye de Cheveigné [5] javaslaa alapján annak "egyenes" (unbiased) definíciójá használjuk, majd az ACF-e meserségesen lejsíjük. (W az ablak hossza, a vizsgála során 3 ms- használunk) + W W ( ) = + W r x( u) x( u τ ) du τ (,, u, W szekundumban) (1) W x( u) du és a meserséges lejés (a gr ényezvel szabályozhajuk az ersségé): r ( τ ) = r ( τ ) (1 gr τ ) biased () Az ACF lejése okáv éveszés elkerülése mia fonos, így a ényleges alapperiódusnak elny bizosíhaunk a öbbszöröseivel szemben. A "rézsúos" definíció a lejés auomaikusan bizosíja, de ennek méréke kizárólag W-l függ. A meserséges lejéssel az ablak hossz és a "lejszög" külön-külön hangolhaó. Mélyhangok kezdei szakaszán az ACF maximuma gyakran a keresési inervallum szélére esik. Ez a jelenség okozza az "F0 a fels limien" ípusú hibáka, melyre az 5. ábrán láhaunk egy példá. 5. ábra: Egy alacsony frekvenciás (67 Hz) hang kezdei szakasza és annak auokorrelációja. Az ACF nagyobb éréke vesz fel a keresési aromány szélén, min az alapperiódus idnél. Megoldási javaslaunk a problémára a "halszálka" módszer, a szkeleon függvény alkalmazása. Egy függvény szkeleonja a függvény éréké veszi fel annak lokális széls érékeinél és nullá egyébkén. I a céljainknak a lokális széls érék szigorú és nem szigorú definíciói közöi ámene felel meg. A 6. ábra muaja érelmezésünke.

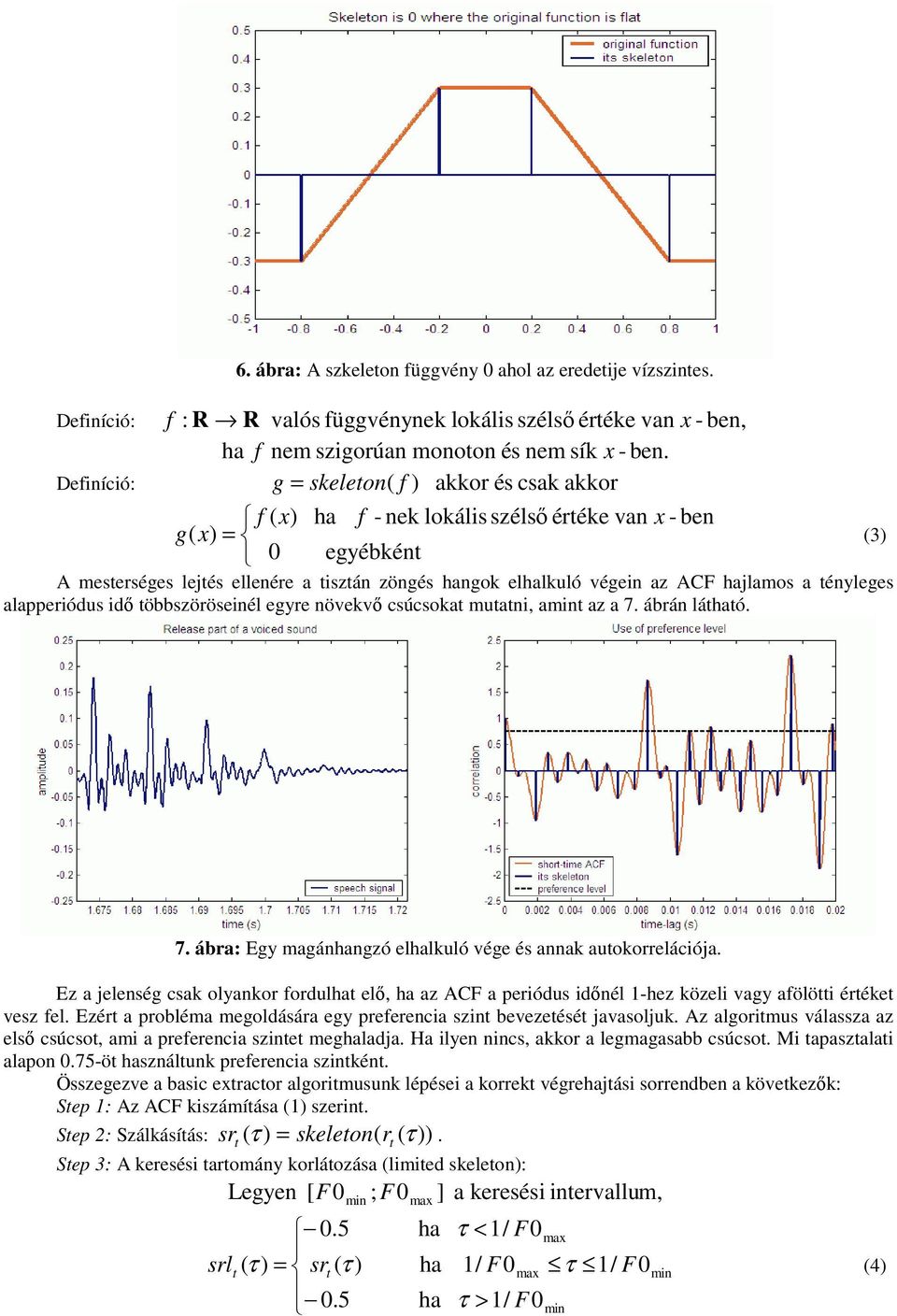

5 Definíció: Definíció: 6. ábra: A szkeleon függvény 0 ahol az eredeije vízszines. f : R R valós függvénynek lokális széls éréke van x - ben, ha f nem szigorúan monoon és nem sík x - ben. g = skeleon( f ) akkor és csak akkor f ( x) ( x) = 0 ha f - nek lokális széls éréke van x - ben g (3) egyébkén A meserséges lejés ellenére a iszán zöngés hangok elhalkuló végein az ACF hajlamos a ényleges alapperiódus id öbbszöröseinél egyre növekv csúcsoka muani, amin az a 7. ábrán láhaó. 7. ábra: Egy magánhangzó elhalkuló vége és annak auokorrelációja. Ez a jelenség csak olyankor fordulha el, ha az ACF a periódus idnél 1-hez közeli vagy afölöi éréke vesz fel. Ezér a probléma megoldására egy preferencia szin bevezeésé javasoljuk. Az algorimus válassza az els csúcso, ami a preferencia szine meghaladja. Ha ilyen nincs, akkor a legmagasabb csúcso. Mi apaszalai alapon 0.75-ö használunk preferencia szinkén. Összegezve a basic exracor algorimusunk lépései a korrek végrehajási sorrendben a kövekezk: Sep 1: Az ACF kiszámíása (1) szerin. Sep : Szálkásíás: sr ( τ ) = skeleon( r ( τ )). Sep 3: A keresési aromány korláozása (limied skeleon): Legyen [ F 0 min 0.5 srl ( ) = sr ( τ ) 0.5 ; F 0 max ha ha ha ] a keresési inervallum, τ < 1/ F0 1/ F0 max τ > 1/ F0 max τ (4) τ 1/ F0 min min

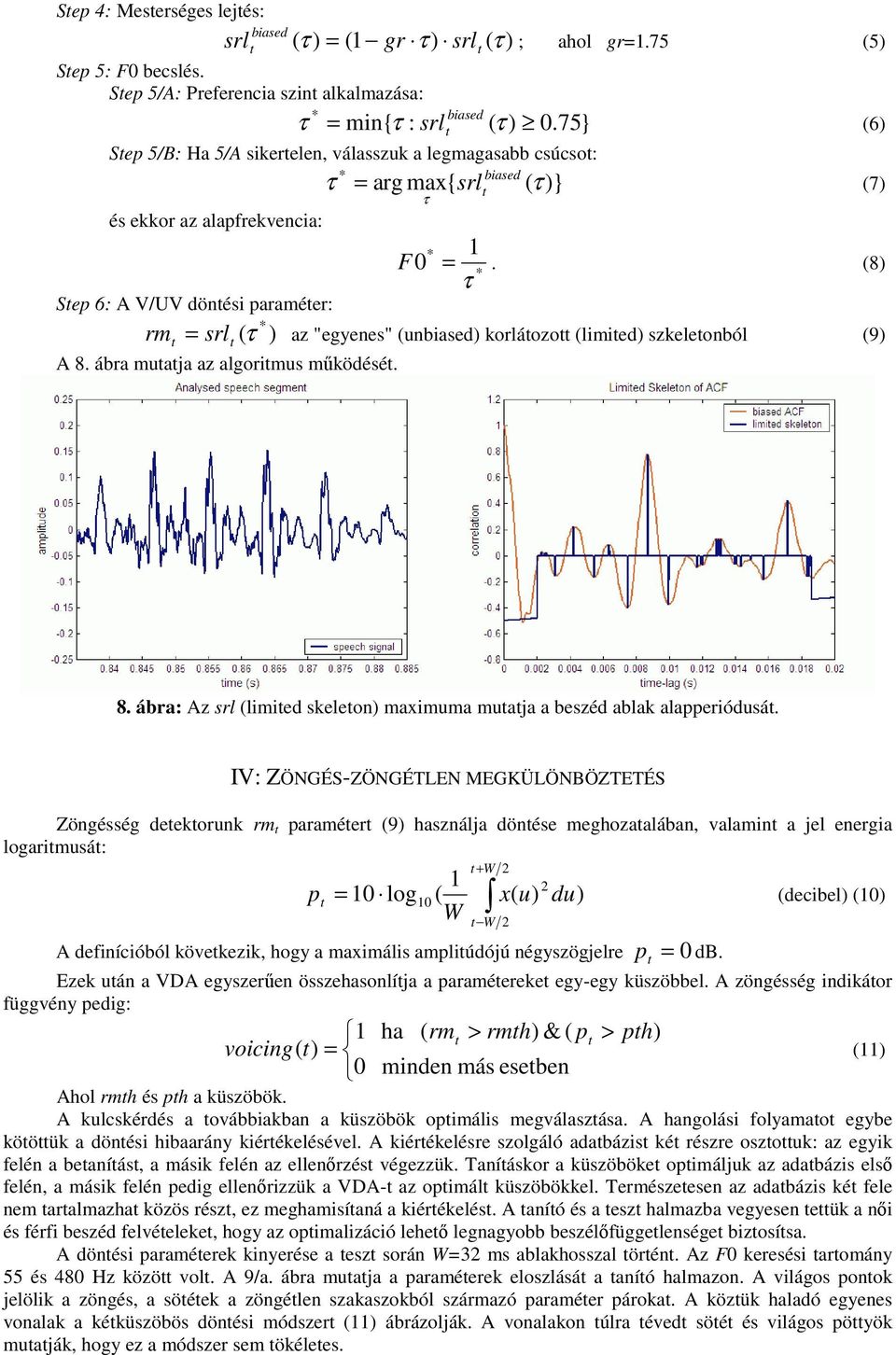

6 Sep 4: Meserséges lejés: srl biased ( τ ) (1 gr τ ) srl ( τ ) = ; ahol gr=1.75 (5) Sep 5: F0 becslés. Sep 5/A: Preferencia szin alkalmazása: * biased τ = min{ τ : srl ( τ ) 0.75} (6) Sep 5/B: Ha 5/A sikerelen, válasszuk a legmagasabb csúcso: * biased = arg max{ ( )} (7) és ekkor az alapfrekvencia: Sep 6: A V/UV dönési paraméer: τ τ srl * 1 τ F 0 =. (8) * τ rm ( τ * = srl ) az "egyenes" (unbiased) korláozo (limied) szkeleonból (9) A 8. ábra muaja az algorimus mködésé. 8. ábra: Az srl (limied skeleon) maximuma muaja a beszéd ablak alapperiódusá. IV: ZÖNGÉS-ZÖNGÉTLEN MEGKÜLÖNBÖZTETÉS Zöngésség deekorunk rm paraméer (9) használja dönése meghozaalában, valamin a jel energia logarimusá: + W 1 p = 10 log10 ( x( u) du) (decibel) (10) W W A definícióból kövekezik, hogy a maximális ampliúdójú négyszögjelre p = 0 db. Ezek uán a VDA egyszeren összehasonlíja a paraméereke egy-egy küszöbbel. A zöngésség indikáor függvény pedig: 1 ha ( rm > rmh) & ( p > ph) voicing( ) = 0 minden más eseben Ahol rmh és ph a küszöbök. A kulcskérdés a ovábbiakban a küszöbök opimális megválaszása. A hangolási folyamao egybe kööük a dönési hibaarány kiérékelésével. A kiérékelésre szolgáló adabázis ké részre oszouk: az egyik felén a beaníás, a másik felén az ellenrzés végezzük. Taníáskor a küszöböke opimáljuk az adabázis els felén, a másik felén pedig ellenrizzük a VDA- az opimál küszöbökkel. Természeesen az adabázis ké fele nem aralmazha közös rész, ez meghamisíaná a kiérékelés. A aníó és a esz halmazba vegyesen eük a ni és férfi beszéd felvéeleke, hogy az opimalizáció lehe legnagyobb beszélfüggelensége bizosísa. A dönési paraméerek kinyerése a esz során W=3 ms ablakhosszal örén. Az F0 keresési aromány 55 és 480 Hz közö vol. A 9/a. ábra muaja a paraméerek eloszlásá a aníó halmazon. A világos ponok jelölik a zöngés, a söéek a zöngélen szakaszokból származó paraméer pároka. A közük haladó egyenes vonalak a kéküszöbös dönési módszer (11) ábrázolják. A vonalakon úlra éved söé és világos pöyök muaják, hogy ez a módszer sem ökélees. (11)

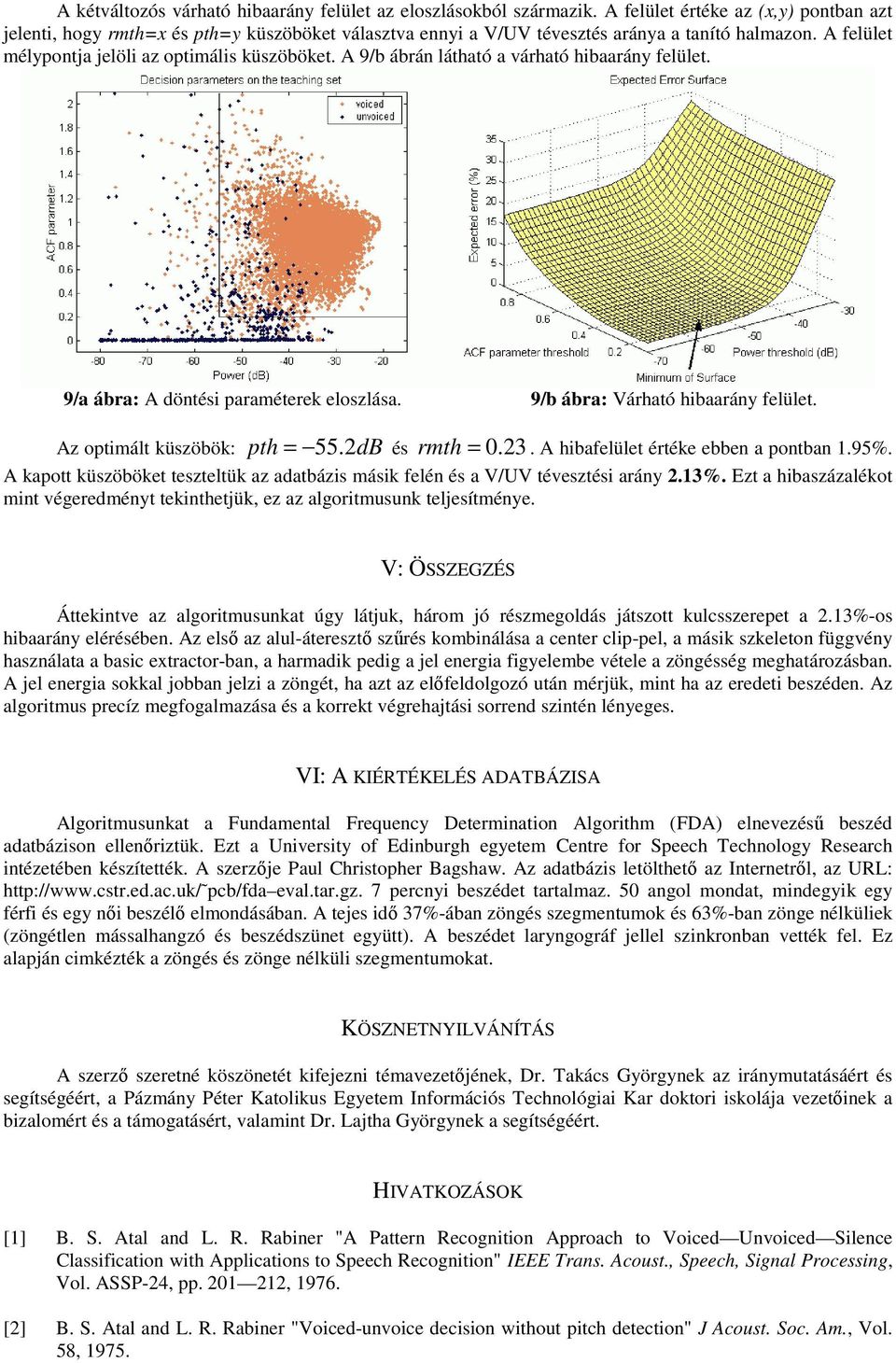

7 A kéválozós várhaó hibaarány felüle az eloszlásokból származik. A felüle éréke az (x,y) ponban az jeleni, hogy rmh=x és ph=y küszöböke válaszva ennyi a V/UV éveszés aránya a aníó halmazon. A felüle mélyponja jelöli az opimális küszöböke. A 9/b ábrán láhaó a várhaó hibaarány felüle. 9/a ábra: A dönési paraméerek eloszlása. 9/b ábra: Várhaó hibaarány felüle. Az opimál küszöbök: ph = 55. db és rmh = A hibafelüle éréke ebben a ponban 1.95%. A kapo küszöböke eszelük az adabázis másik felén és a V/UV éveszési arány.13%. Ez a hibaszázaléko min végeredmény ekinhejük, ez az algorimusunk eljesíménye. V: ÖSSZEGZÉS Áekinve az algorimusunka úgy lájuk, három jó részmegoldás jászo kulcsszerepe a.13%-os hibaarány elérésében. Az els az alul-áeresz szrés kombinálása a cener clip-pel, a másik szkeleon függvény használaa a basic exracor-ban, a harmadik pedig a jel energia figyelembe véele a zöngésség meghaározásban. A jel energia sokkal jobban jelzi a zöngé, ha az az elfeldolgozó uán mérjük, min ha az eredei beszéden. Az algorimus precíz megfogalmazása és a korrek végrehajási sorrend szinén lényeges. VI: A KIÉRTÉKELÉS ADATBÁZISA Algorimusunka a Fundamenal Frequency Deerminaion Algorihm (FDA) elnevezés beszéd adabázison ellenrizük. Ez a Universiy of Edinburgh egyeem Cenre for Speech Technology Research inézeében készíeék. A szerzje Paul Chrisopher Bagshaw. Az adabázis leölhe az Inernerl, az URL: hp:// pcb/fda eval.ar.gz. 7 percnyi beszéde aralmaz. 50 angol monda, mindegyik egy férfi és egy ni beszél elmondásában. A ejes id 37%-ában zöngés szegmenumok és 63%-ban zönge nélküliek (zöngélen mássalhangzó és beszédszüne együ). A beszéde laryngográf jellel szinkronban veék fel. Ez alapján cimkézék a zöngés és zönge nélküli szegmenumoka. KÖSZNETNYILVÁNÍTÁS A szerz szerené köszöneé kifejezni émavezejének, Dr. Takács Györgynek az iránymuaásáér és segíségéér, a Pázmány Péer Kaolikus Egyeem Információs Technológiai Kar dokori iskolája vezeinek a bizalomér és a ámogaásér, valamin Dr. Lajha Györgynek a segíségéér. HIVATKOZÁSOK [1] B. S. Aal and L. R. Rabiner "A Paern Recogniion Approach o Voiced Unvoiced Silence Classificaion wih Applicaions o Speech Recogniion" IEEE Trans. Acous., Speech, Signal Processing, Vol. ASSP-4, pp. 01 1, [] B. S. Aal and L. R. Rabiner "Voiced-unvoice decision wihou pich deecion" J Acous. Soc. Am., Vol. 58, 1975.

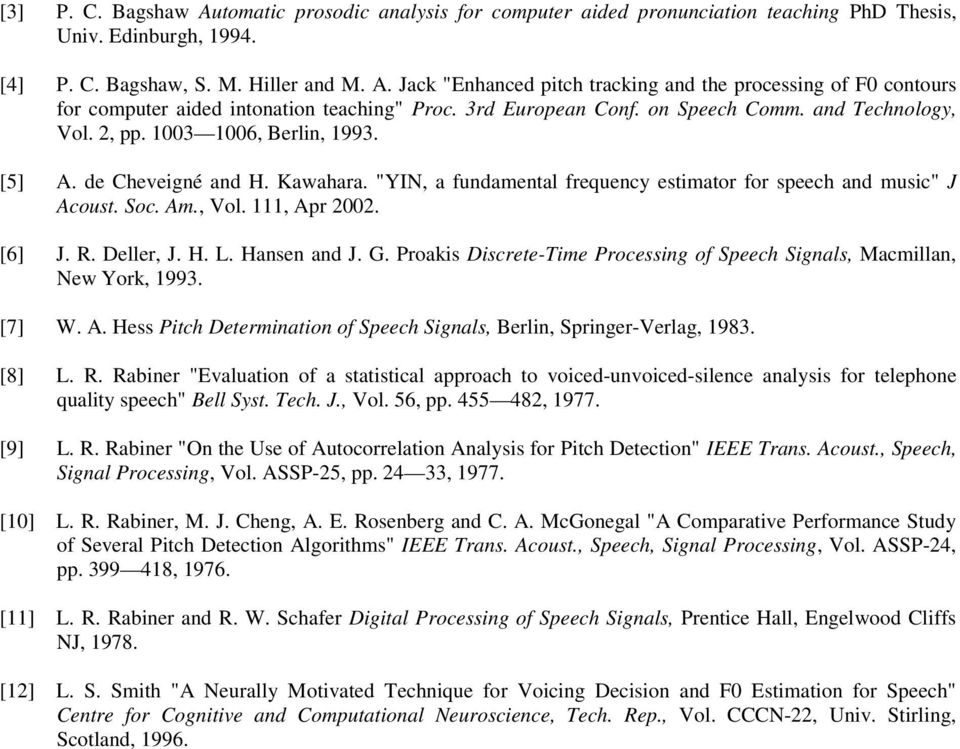

8 [3] P. C. Bagshaw Auomaic prosodic analysis for compuer aided pronunciaion eaching PhD Thesis, Univ. Edinburgh, [4] P. C. Bagshaw, S. M. Hiller and M. A. Jack "Enhanced pich racking and he processing of F0 conours for compuer aided inonaion eaching" Proc. 3rd European Conf. on Speech Comm. and Technology, Vol., pp , Berlin, [5] A. de Cheveigné and H. Kawahara. "YIN, a fundamenal frequency esimaor for speech and music" J Acous. Soc. Am., Vol. 111, Apr 00. [6] J. R. Deller, J. H. L. Hansen and J. G. Proakis Discree-Time Processing of Speech Signals, Macmillan, New York, [7] W. A. Hess Pich Deerminaion of Speech Signals, Berlin, Springer-Verlag, [8] L. R. Rabiner "Evaluaion of a saisical approach o voiced-unvoiced-silence analysis for elephone qualiy speech" Bell Sys. Tech. J., Vol. 56, pp , [9] L. R. Rabiner "On he Use of Auocorrelaion Analysis for Pich Deecion" IEEE Trans. Acous., Speech, Signal Processing, Vol. ASSP-5, pp. 4 33, [10] L. R. Rabiner, M. J. Cheng, A. E. Rosenberg and C. A. McGonegal "A Comparaive Performance Sudy of Several Pich Deecion Algorihms" IEEE Trans. Acous., Speech, Signal Processing, Vol. ASSP-4, pp , [11] L. R. Rabiner and R. W. Schafer Digial Processing of Speech Signals, Prenice Hall, Engelwood Cliffs NJ, [1] L. S. Smih "A Neurally Moivaed Technique for Voicing Decision and F0 Esimaion for Speech" Cenre for Cogniive and Compuaional Neuroscience, Tech. Rep., Vol. CCCN-, Univ. Sirling, Scoland, 1996.
