1 Képregisztrációs eljárások Orvosi képdiagnosztika 3. ea. 05 ősz

2 Két kép egymáshoz igazítása, illesztése Példák: Időbeli követés Regisztráció célja Eltérő modalitások (PET-CT, Röntgen-MRI, UH-MRI,...) fúzió Műtét (menet közbeni felvétel előzetes felvétellel való összevetése) Kép alapú egyéb beavatkozás (besugárzás beállítás... ) Mozgás hatásának kompenzációja I és I : referencia kép, új kép A regisztrációs eljárások elemei: Transzformáció, interpoláció, hasonlósági metrika, optimalizálási algoritmus

3 Regisztráció célja Korábbi felvétel Időbeli követés Későbbi, ellenőrző felvétel

4 Korábbi felvétel Regisztráció célja Időbeli követés Egyszerű kivonás

5 Regisztráció célja Időbeli követés Korábbi felvétel merev regisztráció Merev regisztráció utáni kivonás

6 Regisztráció célja Időbeli követés Korábbi merev regisztráció Későbbi rulgalmas regisztrációval elastic B-spline registration

7 Regisztráció célja Időbeli követés Korábbi merev regisztrációval Végső összehasonlítás

8 Fúzióra: MRI-CT, PET-CT Regisztráció célja CT csontok, MRI lágy részek, PET anyagcsere aktivitás (tumor, gyulladás

9 Regisztráció célja I (x,y)=g (I (f (x,y)) f () D képbeli transzformáció g() D intenzitás transzformáció Feltételezve, hogy a megfeleltetés ismert keressük azt az f () és g() függvényt, hogy a két kép a lehető legjobban illeszkedjen (valamilyen kritérium értelmében)

10 Regisztráció csoportosítása Dimenzió: D-D, D-3D, 3D-3D A regisztráció bázisa pontok vonalak, felületek,... Geometriai transzformáció merev, nem merev Az interaktivitás mértéke teljesen automatikus, emberi közreműködés Optimalizáló eljárás hasonlóságmérték, hibafüggvény zárt forma, analitikus megoldás, iteratív megoldás Modalitás azonos különböző (multimodalitás) A regisztáció objektuma azonos, különböző (fúzió)

11 Képbeli (sík) transzformációk Merev Nem merev Affin: egyenestartó párhuzamosság megtartó Projektív: egyenestartó Perspektívikus Görbült, általános nemlineáris: globális polinom Görbült, általános nemlineáris: lokális polinom Általános nemlineáris: Spline, RBF, neuronháló...

12 Merev Transzformáció Forgatás (R) Eltolás (t) Skálázás (s) p x y Skálázás sorrendje nem közömbös. Általában: Rs sr Izotróp skálázás: hasonlósági transzformáció p x y p t srp s s s p t Rsp t t t cos( ) sin( ) R sin( ) cos( )

13 Affin transzformáció Forgatás Eltolás Skálázás Nyírás x y a a 3 3 a a a a x y A hosszak és a szögek megtartása nem teljesül A párhuzamosok párhuzamosak maradnak, síkok síkok maradnak p t Rp R elemeire (a ij ) nincs semmi megkötés

14 Affin transzformáció Kiindulás: vegyünk egy euklideszi síkot. A síkon vett affin transzformáción egy olyan : bijektív leképezést értünk, amely tetszőleges -beli egyenest -beli egyenesbe képez le. Affin transzformáció: a sík egy kölcsönösen egyértelmű, egyenestartó leképezése. a) párhuzamos egyeneseket párhuzamos egyenesekbe képez b) parallelogrammát parallelogrammába képez A sík minden egybevágósági és hasonlósági transzformációja is affin transzformáció.

15 Projektív transzformáció Megtartja az egyeneseket és a síkokat (x,y ) eredeti koordináták (x,y ) transzformált koordináták x a x a y a 3 a x a y a y a x a y a 3 a x a y a p Rp T vp t R a a a a t a a 3 3 a a 3 v 33 3 a a ij együtthatók a kép és a síkok egyenleteiből számíthatók

16 Összetett transzformációk görbült (nemlineáris) transzformációk Globális polinomiális transzformáció Lehet többváltozós polinom is: p I, J i j cij xy i, j ( x) ( y) T P x P y ( ) ( ) Túl nagy fokszám veszélyei: oszcilláció, túlilleszkedés általában IJ,

17 Összetett transzformációk görbült (nemlineáris) transzformációk Oszcilláció elkerülése: szakaszonként polinomiális traszformáció: a tér particionálása négyszögletes tartományokra Minden i,j tartományra T transzformációt hajtunk végre, ahol P egy egyváltozás m-ed fokú polinom x y T P ( x) P ( y) i, j i, j A négyszögletes tartományok határán a folytonosság, ill. a folytonos differenciálhatóság biztosítható: spline (gyakori: köbös spline, B-spline). Egyenletes csomopont elhelyezés mellett Egyváltozós B-splineok B B j k j ( x) ( x) 0 x j- j-k ha j-k B j k x I egyébként j x j ( x) B Többváltozós: tenzorszorzatttal: j j-k j k g ( x) N x g i x i i I j =( j- j ] a j-edik bemeneti intervallum

18 Általános folytonos nemlineáris transzformációk Tetszölegesen elhelyezett kontrolpontoknál is működik Radiális bázisfüggvényes leképezés Szakaszonként lineáris Összetett transzformációk ) görbült (nemlineáris) transzformációk g r r Köbös Multikvadratikus, ha =/ Inverz multikvadratikus, ha = Thin plate spline g r r 3 g r c r g r c r g r r ln r Gauss

19 Regisztrációs eljárások elemei Jellemzők Hasonlósági mértékek Keresési stratégiák

20 Jellemzők: Jellemző alapú regisztráció Kiugró (kitüntetett) struktúra elemek. Sarokpontok, görbület lokális maximuma, maximális varianciájú ablak középpontja, egy zárt régió súlypontja, egyenesek metszéspontjai, stb. Élek kontúrok, felületek (képi struktúrák, zajra kevésbé érzékeny) Intenzitás (a teljes képet felhasználja) Statisztikai jellemzők. Momentumok, főtengelyek, információelméleti jellemzők, mennyiségek Magasabbszintű jellemzők: szintaktikai jellemzők: a mintákból származtatott nyelvtan,...

21 Regisztrációs módszerek Pont alapú Intenzitás alapú (Korreláció, stb) Fourier

22 Pont leképezés alapú regisztráció Referenciapontok meghatározása Referenciapontok: anatómiai jelentéssel rendelkező pontok egyéb markerpontok: jól megkülönböztethető, azonosítható pontok Fontos a pontok minél pontosabb meghatározása (lokalizációs hiba) Interaktív bejelölés Automatikus kiválasztás Megfelelő transzformáció keresése a pontok megfeleltetéséhez

23 Pont leképezés alapú regisztráció Regisztráció minősítése, kritériumfüggvény: Ortogonális Procrustes Véletlen nulla várható értékű, izotróp eloszlású hiba

24 Regisztrációs algoritmusok. Pont alapú merev regisztráció: Kritériumfüggvény: súlyozott négyzetes eltérés (minimumkeresés R és t szerint) N C(, ) R t w súlyok ahol i Rxi t y w i i FLE FLE i lokalizációs hiba. Súlyozott centroidok: x. Középpont eltolás 3. Súlyozott kovarianciamátrix számítás H N i N N wi xi / wi N i i y x x x; y y y i i i i N N wi yi / wi N i i N i i w x y T i i i T T T H UΛV U U V V I Λ diag(, ) 0 R V diag(,det( VU)) U t y Rx T

25 Regisztrációs algoritmusok. Hasonlósági transzformáció Keressük R, t és s értékeit, melyek mellett minimális: s C( R, t, s) w srx t y N i N i w T i i i w t y srx Rx y xy N i T i i i i i i Legyen s= Határozzuk meg R-et az előző alg..-5. lépései szerint Számítsunk új s-et és végezzük el a transzformációt

26 3. Nemizotróp skálázás Regisztrációs algoritmusok Keressük R, t és S értékeit, melyek mellett minimális: N C( R, t, S) w SRx t y N i i i i Határozzuk meg az x és y középértékeket és az eltolt értékeket: x y Legyen n= Válasszunk kezdeti skálázási mátrixot S (0) iteráció: ( n) ( n) - Legyen xi S xi - Hajtsuk végre az. algoritmus lépéseit R meghatározására - n=n+ - Határozzuk meg S (n) -t - Álljunk le, ha n> max iterációs szám, vagy ha a hiba küszöb alá ment

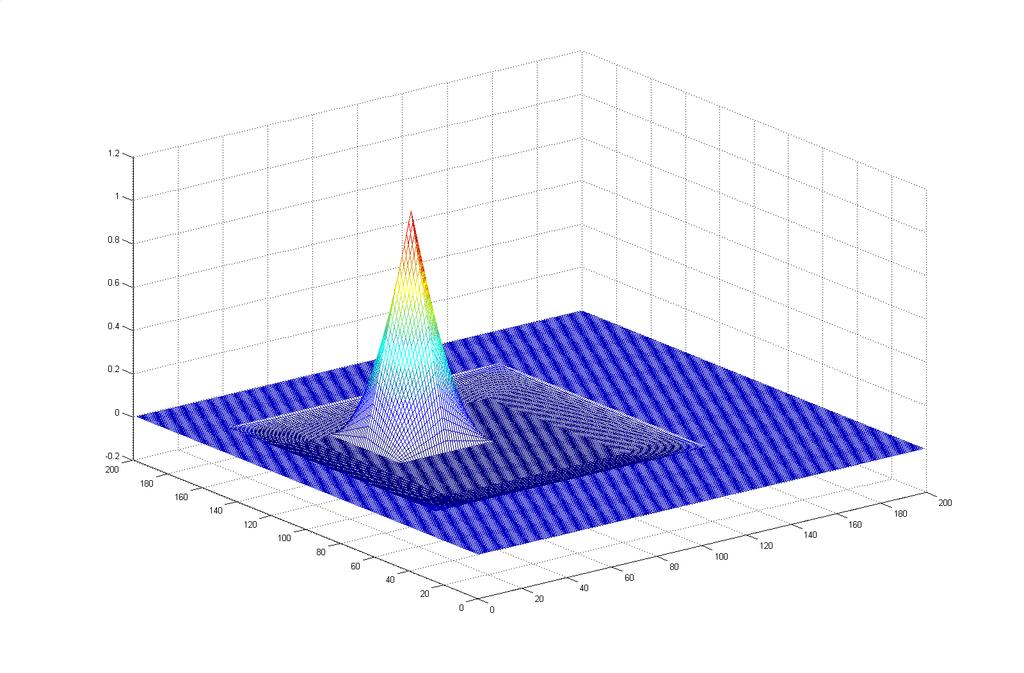

27 Intenzitás alapú eljárás Korreláció A két kép D normalizált korrelációs függvénye C( u, v) x y x y I ( x, y) I( x u, y v) I ( x u, y v) Hasonlóságot mér különböző eltolások mellett A normalizálás a lokális intenzitás hatásának kiküszöbölésére

28 Korreláció tétel A két kép korrelációjának Fourier transzformáltja az egyik kép Fourier transzformáltjának a szorzata a másik Fourier transzformáltjának komplex konjugáltjával. Egydimenziós esetre a korreláció tétel T xy ( t, ) x( t) y( t ) dt T T T xy j, T X T ( j) YT ( j) T xy j lim X T ( j) YT ( j) T T

29 Fourier transzformáción alapuló módszerek Fázis-korreláció Kereszt teljesítmény spektrum Teljesítmény cepstrum A Fourier transzformáción alapuló módszerek hatékonyak, de csak merev transzformációknál működnek (lineáris transzformációk)

30 Hasonlóság mértékek Intenzitás alapú eljárásokhoz Kép különbségképzés: SSD sum of squares of intensity differences N SSD I ( i) I( i) Korrelációs együttható C( u, v) N i x y x y I ( x, y) I( x u, y v) I ( x u, y v) Együttes sűrűségfüggvény PDF( j, k) Hist( j, k) jk, Hist( j, k) ahol Hist(j,k) a két kép együttes hisztogramja

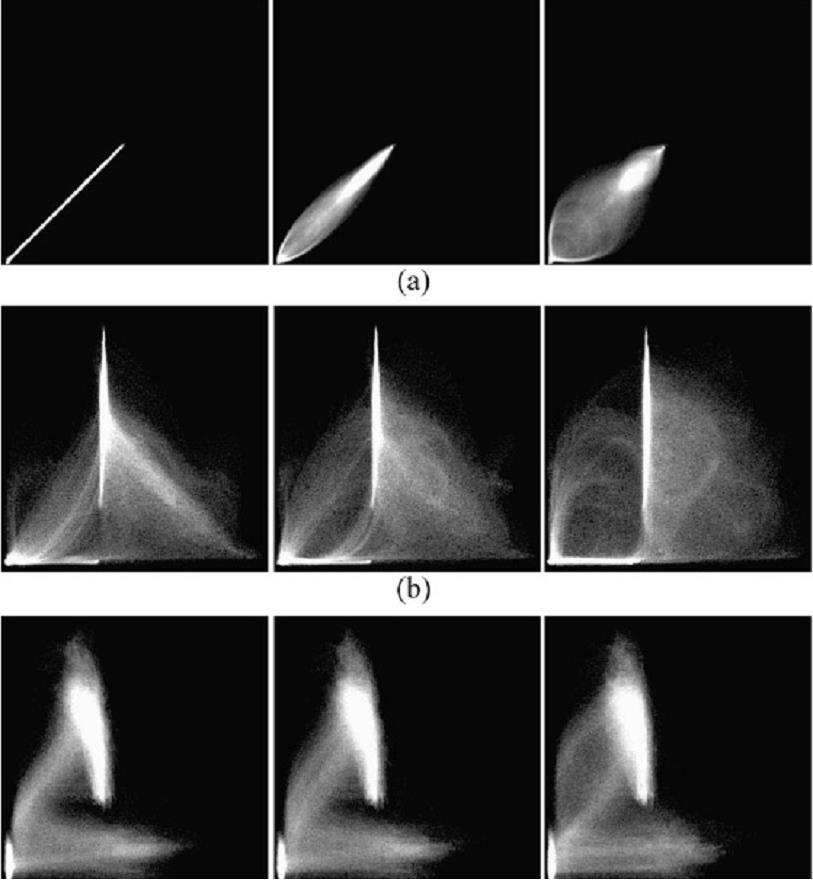

31 Együttes hisztogram MR-MR MR-CT MR-PET illeszkedő kis elmozdulás nagyobb elmozdulás

32 H p( s)log p( s) s Hasonlóság mértékek Intenzitás alapú eljárásokhoz Entrópia Az együttes entrópia (minimalizálás) H PDF ( j, k)log PDF ( j, k) jk, Kölcsönös információ (maximalizálás) MI(I, I ) = H(I )+H(I )-H(I,I ) ij pij i, j pp i j p, i KL( I, I ') p, i log i p, i MI ( I, I ') log Kullback-Leibler divergencia p

33 Hasonlósági metrikák Normalizált keresztkorrelációs függvény Fehér zajnál hatékony, lokális torzításokra érzékeny. Nehéz a korrelációtérben nagy csúcsot találni Korrelációs együttható Fázis korreláció Frekvenciafüggő zajra nem érzékeny Az intenzitáskülönbségek abszolút értékeinek összege Hatékonyan számítható, ha nincsenek lokális torzítások, jó egyezést lehet találni Kontúr/felszín különbségek Strukturális regisztráció esetén jó Előjelváltások száma a pontonkénti intenzitáskülönbségeknél Nem hasonló képeknél működik jól

34 Szekvenciális döntés Keresési stratégiák Merev transzformációnál Relaxáció Hasznos eljárás, globális transzformáció keresésnél, ha lokális torzítások lehetnek Dinamikus programozás Lokális transzformáció megtalálásánál hatékony Általánosított Hough transzformáció Merev eltolású kontúroknál az éltartomány helyett a paramétertérben (Hough térben) Lineáris programozás... Lineáris egyenlőtlenségek mellékfeltételek figyelembevétele merev transzformáció keresésénél
