1 OKTATÁSI CSOMAG (SOA) 1

2 A dokumentum az Új Magyarország Fejlesztési Terv keretében, az Államreform Operatív Program támogatásával, az Elektronikus közigazgatási keretrendszer tárgyú kiemelt projekt megvalósításának részeként készült. A dokumentum elkészítésében részt vett: 2

3 1. Metaadat-táblázat Megnevezés Cím (dc:title) Kulcsszó (dc:subject) Leírás (dc:description) Típus (dc:type) Forrás (dc:source) Kapcsolat (dc:relation) Terület (dc:coverage) Létrehozó (dc:creator) Kiadó (dc:publisher) Résztvevı (dc:contributor) Leírás Oktatási csomag Az e-közigazgatás informatikai rendszere, e-közigazgatás, szolgáltatás alapú architektúra, szolgáltatási sín A dokumentum a szolgáltató állam által a közeljövıben kialakítandó ügyfélközpontú és ügyfélbarát elektronikus közigazgatási szolgáltatások megvalósításához szükséges informatikai rendszer szerkezetével és felépítésével kapcsolatos ismereteket foglalja össze és terjeszti elı oktatási anyag formájában. A prezentációkból és fejlesztıi feladatokból álló oktatási egységek különbözı szintő szakmai csoportokat (vezetık, tervezık, fejlesztık) céloznak meg. szöveg Magyarország e-közigazgatási Keretrendszer Kialakítása projekt Miniszterelnöki Hivatal BME Informatikai Központ Jogok (dc:rights) Dátum (dc:date) Formátum (dc:format) Azonosító (dc:identifier) Nyelv (dc:language) magyar Verzió (dc:version) V3 Státusz (State) Végleges Fájlnév (FileName) EKK_ekozig_SOA_OktatasiCsomag_081001_V3.doc Méret (Size) Ár (Price) Felhasználási jogok (UserRights) 3

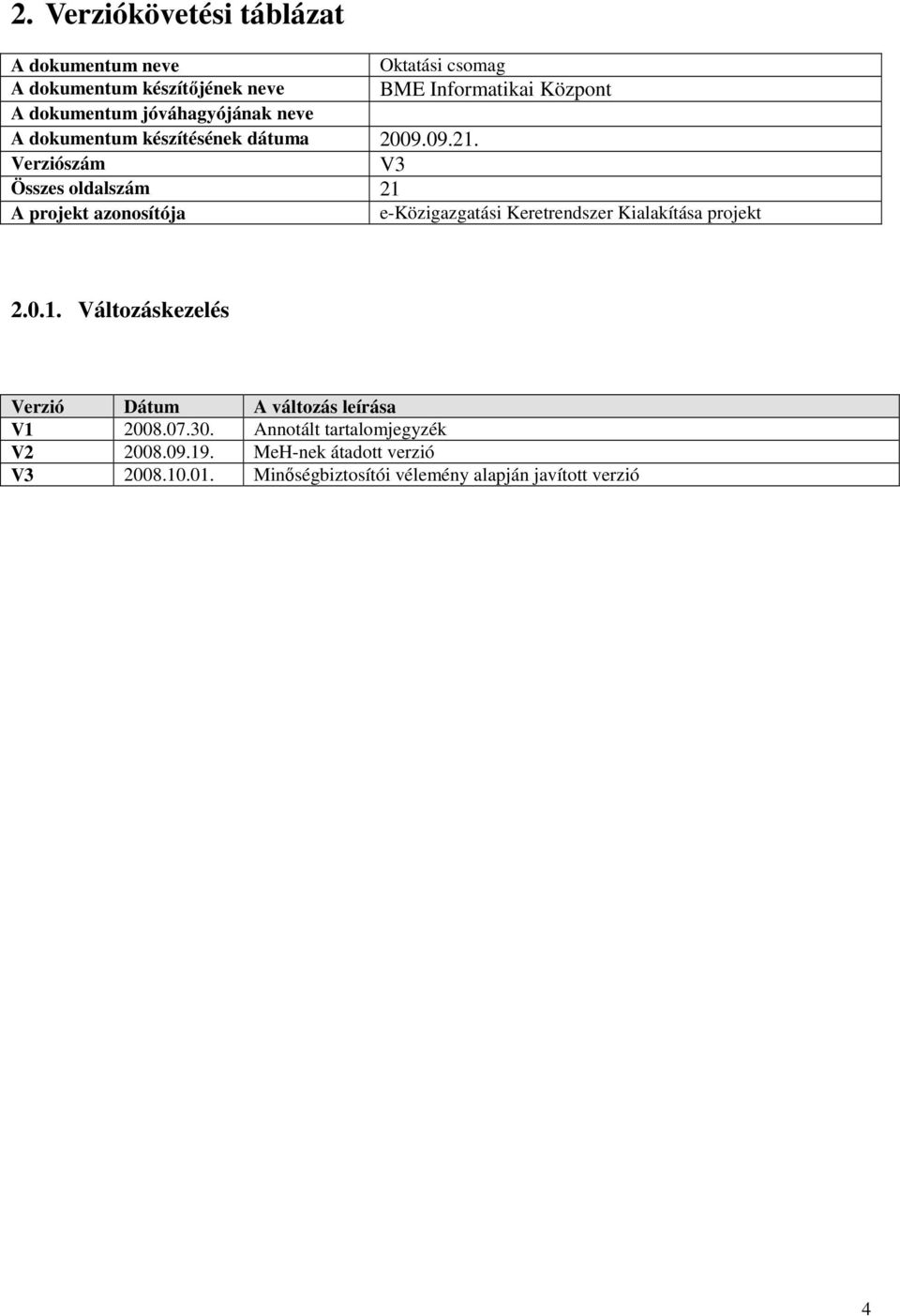

4 2. Verziókövetési táblázat A dokumentum neve Oktatási csomag A dokumentum készítıjének neve BME Informatikai Központ A dokumentum jóváhagyójának neve A dokumentum készítésének dátuma Verziószám V3 Összes oldalszám 21 A projekt azonosítója e-közigazgatási Keretrendszer Kialakítása projekt Változáskezelés Verzió Dátum A változás leírása V Annotált tartalomjegyzék V MeH-nek átadott verzió V Minıségbiztosítói vélemény alapján javított verzió 4

5 3. Szövegsablon Megnevezés Leírás 1. Elıszó (Foreword) Az Elektronikus Közigazgatási Keretrendszer Kialakítása (EK3) projekt részként indult Alkalmazásfejlesztési keretrendszer kidolgozása alprojekt célja: a) A magyar e-közigazgatási rendszer szolgáltatásorientált architektúrájának specifikálása b) A közigazgatási szolgáltatási sín (ESB) és mőködési rendjének specifikálása c) Fejlesztési útmutató és menetrend (roadmap) elkészítése d) Fejlesztési keretrendszer és komponenstár tartalmi meghatározása e) A fenti témákban oktatási csomagok kidolgozása Jelen dokumentum az alprojekt egyik terméke. 2. Bevezetés (Preamble) A dokumentum célja a szolgáltatásorientált architektúra felépítésével, kialakításával kapcsolatos ismeretek oktatási formában történı közreadása. 3. Alkalmazási terület (Scope) Elektronikus közigazgatás 4. Rendelkezı hivatkozások (References) 5. Fogalom-meghatározások (Definitions) 6. A szabvány egyedi tartalma (UniqueContent) 7. Bibliográfia 8. Rövidítésgyőjtemény 9. Fogalomtár 10. Ábrák 11. Képek 12. Fogalmak 13. Verzió 14. Mellékletek (Appendix) 5

6 4. Tartalomjegyzék 1. Metaadat-táblázat 3 2. Verziókövetési táblázat Változáskezelés 4 3. Szövegsablon 5 4. Tartalomjegyzék 6 5. Vezetıi összefoglaló 7 6. Bevezetés 8 7. Fejlesztési útmutató és menetrend (Roadmap) 9 8. A Magyar e-közigazgatási Architektúra Mintaeljárás a Magyar e-közigazgatási Architektúrán A Magyar e-közigazgatási Szolgáltatási Sín Szolgáltatás Orientált Architektúra (SOA) Folyamatok modellezése, tervezése (BPMN, BPEL) Web-szolgáltatások (WS, SOAP, WSDL, UDDI) WS-* szabványok Üzenetkezelés (MQ) Fejlesztési keretrendszer és komponenstár Modell alapú kódgenerálás (MDA, AOP) Web-szolgáltatás API-k, UML profile-ok Oktatási feladatok Feladatok Telepítés WS-* szabványok vizsgálata Aszinkron hívás vizsgálata (WsAync) MTOM kódolás vizsgálata (WsMtom) Banki szolgáltatás BPEL számológép (BpelCalculator) BPEL banki átutalás (BpelTransfer) MQ feladat: Matematika (MqMath) EVA áttérési folyamat (BpmnEva) Adminisztrációs felület és API (Admin) 22 6

7 5. Vezetıi összefoglaló Az e-közigazgatás fejlıdése és kiteljesedése szükségessé teszi, hogy megfelelı szakembereket képezzünk ki, akik az e-közigazgatás elkötelezettjeként, az igazgatás és az informatika különbözı szintjein azonosulni tudnak az e-közigazgatás céljaival, értik a kapcsolódó fogalmakat, képesek részt venni az e-közigazgatás bevezetésében és üzemeltetésében, az esedékes feladatot végrehajtják illetve végrehajtatják. Jelen dokumentum a szolgáltató állam által a közeljövıben kialakítandó ügyfélközpontú és ügyfélbarát elektronikus közigazgatási szolgáltatások megvalósításához szükséges informatikai rendszer szerkezetével és felépítésével kapcsolatos ismereteket foglalja össze és terjeszti elı oktatási segédanyagok formájában. A prezentációkból és fejlesztıi feladatokból álló oktatási egységek különbözı szintő szakmai csoportokat (vezetık, tervezık, fejlesztık) céloznak meg. 7

8 6. Bevezetés Az e-közigazgatás fejlıdése és kiteljesedése szükségessé teszi, hogy megfelelı szakembereket képezzünk ki, akik az e-közigazgatás elkötelezettjeként, az igazgatás és az informatika különbözı szintjein azonosulni tudnak az e-közigazgatás céljaival, értik a kapcsolódó fogalmakat, képesek részt venni az e-közigazgatás bevezetésében és üzemeltetésében, az esedékes feladatot végrehajtják illetve végrehajtatják. A potenciális hallgatóságot az alábbi kategóriákba soroltuk be: a) IT vezetık b) Architektúra tervezık c) Fejlesztık A projekt keretében elkészített oktatási segédletek, segédanyagok formájuk szerint lehetnek: d) Prezentációk e) Számítógépes gyakorlati feladatok Az alábbi táblázat összefoglalja, hogy a különbözı szakértıknek a tématerület mely részeit érdemes tanulni. IT vezetık Architektúra Fejlesztık tervezık Fejlesztési útmutató és menetrend (Roadmap) X A Magyar e-közigazgatási Architektúra X X X Mintaeljárás a Magyar e-közigazgatási Architektúrán X X X A Magyar e-közigazgatási Szolgáltatási Sín X X Szolgáltatás Orientált Architektúra (SOA) X X Folyamatok modellezése, tervezése (BPMN, BPEL) X X Web-szolgáltatások (WS, SOAP, WSDL, UDDI) X X WS-* szabványok X X Üzenetkezelés (MQ) X X Fejlesztési keretrendszer és komponenstár X Modell alapú kódgenerálás (MDA, AOP) X X Web-szolgáltatás API-k, UML profile-ok X Oktatási feladatok X 8

9 7. Fejlesztési útmutató és menetrend (Roadmap) Célcsoport: IT vezetık Kapcsolódó fájlok: EKK_OktatasiCsomag_FejlesztesiUtmutatoMenetrend_V1.ppt Az oktatási anyag bemutatja az architektúrát megalapozó elveket, a fejlesztésre vonatkozó követelményeket, a gyakorlatban elterjedt módszertanokat, kiemelten a kormányzati feladatok megvalósítására szolgáló metodológiákat, és az intézményi érettség vizsgálatára javasolt módszereket. Végül felvázolja a javasolt magyar fejlesztési menetrendet. Az architektúra alapelvei Fejlesztési folyamat követelményei Fontosabb útvonaltervek o EA módszertanok o Közigazgatási roadmap-ek o Érettségi modellek Javasolt magyar roadmap 9

10 8. A Magyar e-közigazgatási Architektúra Célcsoport: IT vezetık, architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_eKozigArchitektura_V1.ppt Az oktatási anyag ismerteti az e-közigazgatási architektúra rétegszerkezetét, a rétegek feladatait, a fontosabb adatformátumokat (üzenet- és csomagformátum), az architektúra által biztosított alapszolgáltatásokat (szolgáltatáskatalógus, tokenszolgáltató, hitelesítésszolgáltató, naplózás, e-tár, ügyfélkapu), az architektúra adminisztrációját és felügyeletét. Az architektúra felépítése Az alapfogalmak o szolgáltató o sín o üzenet és csomag Alapszolgáltatások Adminisztráció Felügyelet 10

11 9. Mintaeljárás a Magyar e-közigazgatási Architektúrán Célcsoport: IT vezetık, architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_eKozigMintaeljaras_V1.ppt Az oktatási anyag bemutatja a kommunikációt a Magyar e-közigazgatási Architektúra rétegei között egy példaként választott eljárás végrehatásakor, ezzel segítve az architektúra mőködésének a megértését. Mintaeljárás rövid ismertetése A mintaeljárás bemutatása a szolgáltatási rétegig Kérés-válasz lépései az X hivatal és a Y hivatal között a csomagátviteli rétegig 11

12 10. A Magyar e-közigazgatási Szolgáltatási Sín Célcsoport: Architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_eKozigSzolgaltatasiSin_V1.ppt Az oktatási anyag ismerteti a szolgáltatási sín felépítését, a kapcsolódó adatformátumokat, protokollokat, a sín clusterekbe szervezését, a sín adminisztrációját és felügyeleti alapszolgáltatásait (életjel, naplózás, statisztika). A sín felépítése Protokoll Alapszolgáltatások Clusterek Adminisztráció Felügyelet 12

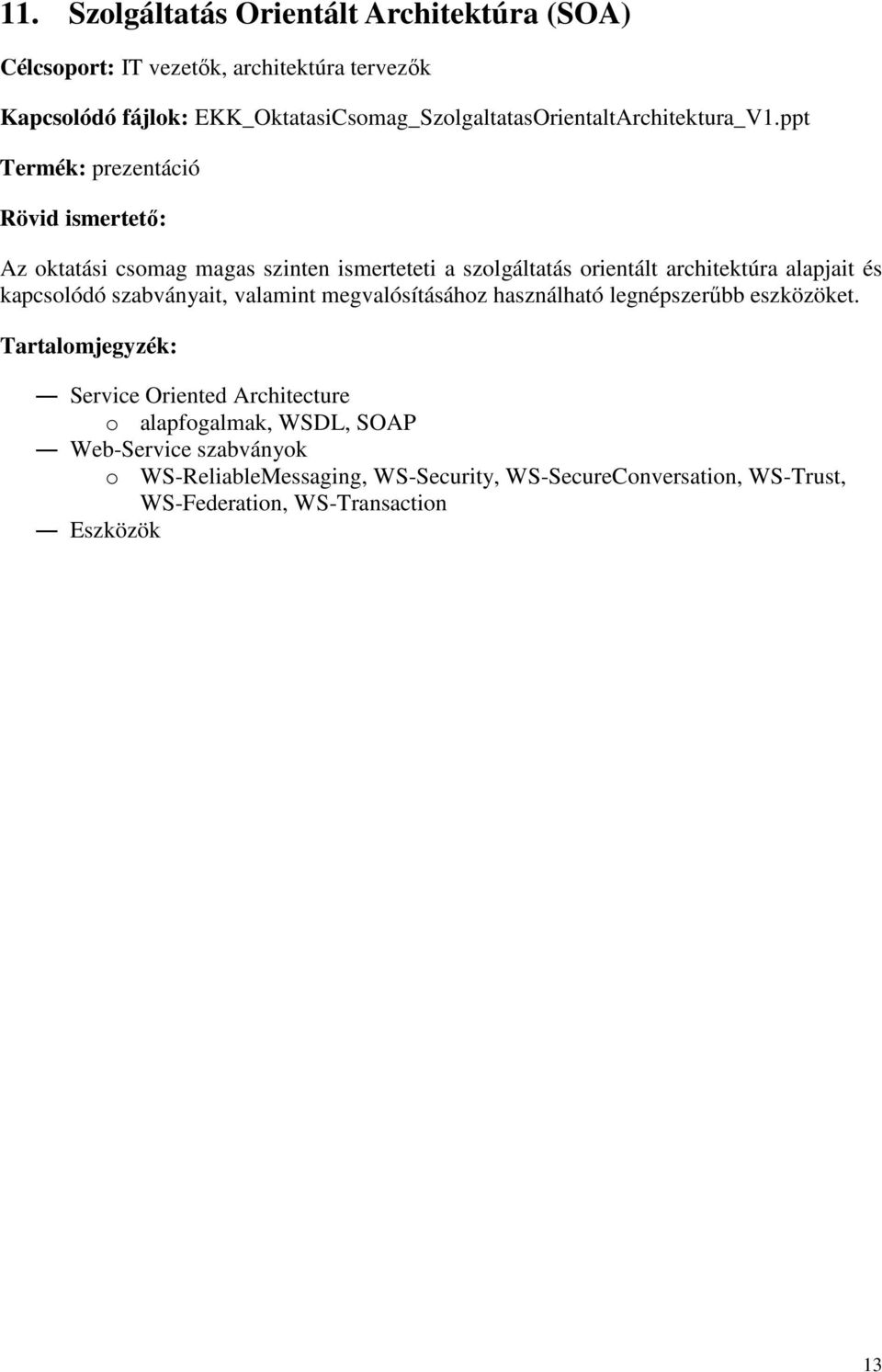

13 11. Szolgáltatás Orientált Architektúra (SOA) Célcsoport: IT vezetık, architektúra tervezık Kapcsolódó fájlok: EKK_OktatasiCsomag_SzolgaltatasOrientaltArchitektura_V1.ppt Az oktatási csomag magas szinten ismerteteti a szolgáltatás orientált architektúra alapjait és kapcsolódó szabványait, valamint megvalósításához használható legnépszerőbb eszközöket. Service Oriented Architecture o alapfogalmak, WSDL, SOAP Web-Service szabványok o WS-ReliableMessaging, WS-Security, WS-SecureConversation, WS-Trust, WS-Federation, WS-Transaction Eszközök 13

14 12. Folyamatok modellezése, tervezése (BPMN, BPEL) Célcsoport: Architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_FolyamatmodellezesTervezes_V1.ppt Az oktatási anyag bemutatja a folyamatok leírására alkalmas BPMN és BPEL szabványokat és kapcsolatukat, valamint a folyamatok tervezésének lépéseit. BPMN BPEL Folyamatok tervezése 14

15 13. Web-szolgáltatások (WS, SOAP, WSDL, UDDI) Célcsoport: Architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_Webszolgaltatasok_V1.ppt Az oktatási anyag részletesen bemutatja a legfontosabb web-szolgáltatás szabványokat. Web-szolgáltatás SOAP WSDL UDDI 15

16 14. WS-* szabványok Célcsoport: Architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_WebszolgaltatasSzabvanyok_V1.ppt Az oktatási anyag részletesen bemutatja a legfontosabb WS-* szabványokat. Célok WS-Addressing MTOM WS-ReliableMessaging XML digital signature XML encryption WS-Security WS-SecureConversation WS-Trust WS-Federation WS-Policy 16

17 15. Üzenetkezelés (MQ) Célcsoport: Architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_Uzenetkezeles_V1.ppt Az oktatási anyag ismerteti az üzenetkezelés elınyeit. Bemutatja a Java Messaging System és Microsoft Message Queue használatát, a web-szolgáltatások és üzenetkezelı rendszerek kombinálásának elınyeit. Célok RPC modell MOM modell JMS MSMQ Web-szolgáltatások és az üzenetkezelés 17

18 16. Fejlesztési keretrendszer és komponenstár Célcsoport: Fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_FejlesztesiKeretrendszer_V1.ppt Az oktatási csomag bemutatja a fejlesztési keretrendszer részeit és használatát, azt a folyamatot, ahogy az UML-ben modellezett szolgáltatások futtatható kódjai elıállnak. Fejlesztési komponenstár Fejlesztési keretrendszer Fejlesztési eszközök támogatottsága Fejlesztési komponenstár o felépítés o használat o elıállított elemek felhasználása 18

19 17. Modell alapú kódgenerálás (MDA, AOP) Célcsoport: Architektúra tervezık, fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_ModellAlapuKodgeneralas_V1.ppt Az oktatási anyag bemutatja a Model Driven Architecture és az aspektus orientált programozás alapjait és kódgenerálási lehetıségeit. Aonix Ameos + TDL MDA Model Driven Architecture Modell alapú kódgenerátor keretrendszer Aspektus alapú kódgenerátor keretrendszer 19

20 18. Web-szolgáltatás API-k, UML profile-ok Célcsoport: Fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_WebszolgaltatasApikUML_V1.ppt Az oktatási anyag ismerteti a Java és a.net web-szolgáltatásokhoz kapcsolódó API-jainak használatát, valamint a kódgenerátorral készített kódok és az API-k kapcsolatát. NET 3.0, 3.5 o DataContract o Windows Communication Foundation (WCF) Java o Java API for XML RPC (JAX-RPC, JSR-101) o Java Architecture for XML Binding (JAXB, JSR-222) o Java API for XML-Based Web-Services (JAX-WS, JSR-224) (= JAX-RPC 2.0) Kódgenerátor és a fentiek kapcsolata 20

21 19. Oktatási feladatok Célcsoport: Fejlesztık Kapcsolódó fájlok: EKK_OktatasiCsomag_OktatasiFeladatok_V1.zip Termék: számítógépes gyakorlatok Az oktatási anyag célja, hogy a fejlesztık gyakorlati tapasztalatot szerezzenek a szolgáltatás orientált architektúrához kapcsolódó szabványok és eszközök használatában Feladatok Telepítés A feladat célja az adott eszköz telepítésének a megismerése WS-* szabványok vizsgálata A feladat célja a különbözı protokollok mőködésének vizsgálata, valamint az egyszerő hibakezelés megvalósítása Aszinkron hívás vizsgálata (WsAync) A feladat célja az aszinkron operációk kipróbálása MTOM kódolás vizsgálata (WsMtom) A feladat célja az MTOM kódolás kipróbálása Banki szolgáltatás A feladat célja egy adatbázis web-szolgáltatáson keresztül való elérése BPEL számológép (BpelCalculator) A feladat célja az eszközök egyszerő konfigurálása és a WS-Addressing szabvány támogatottságának vizsgálata, valamint az elágazás és a kivétel dobásának kipróbálása. 21

22 BPEL banki átutalás (BpelTransfer) A feladat célja a BPEL következı elemeinek kipróbálása: több porttype implementálása, korrelációk, kivételkezelés, kompenzáció, soros/párhuzamos végrehajtás, várakozás MQ feladat: Matematika (MqMath) A feladat célja a kiválasztott MQ eszköz megismerése, és az MQ API használatának elsajátítása egy matematikai feladatokat megoldó üzenetkezelı rendszer segítségével EVA áttérési folyamat (BpmnEva) A feladat célja, hogy megtervezzünk egy komplett folyamatot egy szöveges leírás alapján, rutint szerezzünk a BPMN modellezésben, valamint a fejlesztési komponenstár használatában Adminisztrációs felület és API (Admin) A feladat célja az adott eszköz adminisztrációs lehetıségeinek megismerése. 22
