1 Közigazgatási pilot példa SOA alkalmazásra április 29.

2 A Szoftver és Szolgáltatások Nemzeti Technológiai Platform (NESSI Hungary) 2

3 Program Cél Szakmai konszenzus kialakítása az e-közigazgatás fejlesztésében alkalmazandó technológiák, eszközök és módszerek tekintetében Napirend Bevezető (Kondorosi Károly) Feladatok, technológiák, eszközök és módszerek Bemutató (László Zoltán) Életszerű, de kitalált feladat Heterogén platformok Több nagy szállító rendszerének együttműködése Megoldás-minták Műhelybeszélgetés (Risztics Péter) Kérdések, válaszok, vélemények 3

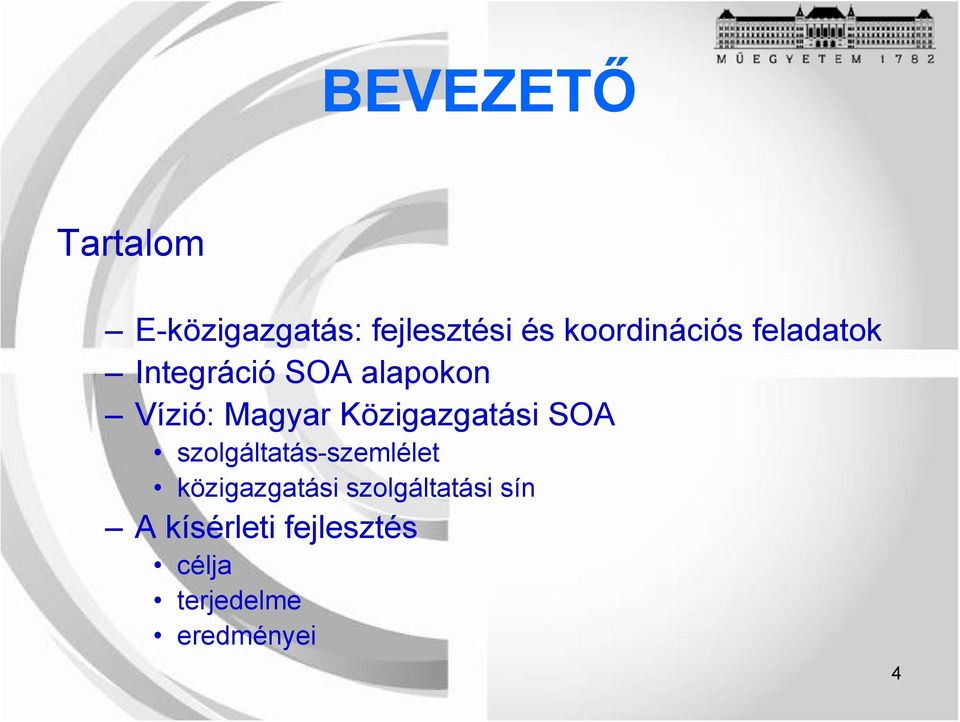

4 BEVEZETŐ Tartalom E-közigazgatás: fejlesztési és koordinációs feladatok Integráció SOA alapokon Vízió: Magyar Közigazgatási SOA szolgáltatás-szemlélet közigazgatási szolgáltatási sín A kísérleti fejlesztés célja terjedelme eredményei 4

5 E-közigazgatás fejlesztése Folyamatos feladat Lehetőség: ÚMFT => EKOP ÁROP Induló projektek Összeállnak-e rendszerré? Érvényre jut-e a szolgáltatás-szemlélet? 5

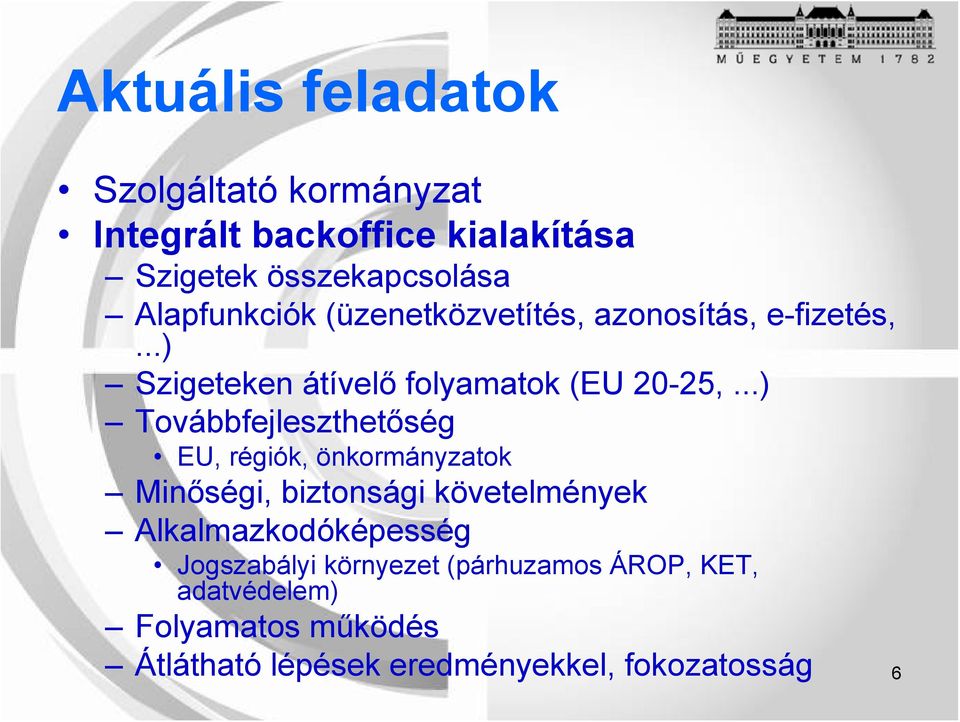

6 Aktuális feladatok Szolgáltató kormányzat Integrált backoffice kialakítása Szigetek összekapcsolása Alapfunkciók (üzenetközvetítés, azonosítás, e-fizetés,...) Szigeteken átívelő folyamatok (EU 20-25,...) Továbbfejleszthetőség EU, régiók, önkormányzatok Minőségi, biztonsági követelmények Alkalmazkodóképesség Jogszabályi környezet (párhuzamos ÁROP, KET, adatvédelem) Folyamatos működés Átlátható lépések eredményekkel, fokozatosság 6

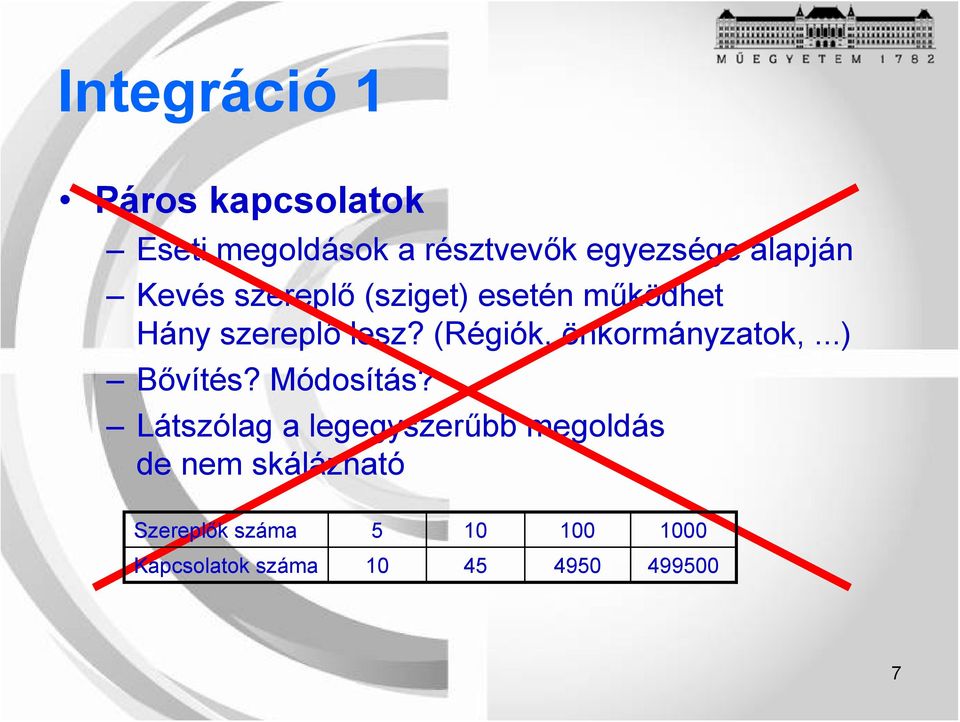

7 Integráció 1 Páros kapcsolatok Eseti megoldások a résztvevők egyezsége alapján Kevés szereplő (sziget) esetén működhet Hány szereplő lesz? (Régiók, önkormányzatok,...) Bővítés? Módosítás? Látszólag a legegyszerűbb megoldás de nem skálázható Szereplők száma Kapcsolatok száma

8 Integráció 2 Okos központ Mindenkiről mindent tud és közvetít Hány szereplő lesz? Bővítés? Módosítás? Lehetőség: Lazább csatolás (a szereplők minél kevesebbet tudjanak egymásról) Műveletek (szolgáltatások) és paraméterek (adattípusok, formátumok) Köztes formátum (n 2 helyett n konverzió) 8

9 Integráció 3 SOA: Service Oriented Architecture ESB: Enterprise Service Bus Szolgáltatás Interfész Felügyelet Szolgáltatási sín Alrendszer Alrendszer Alrendszer Szolgáltatás adatbázis 9

10 SOA jellemzők Integrációs, architektúra-tervezési paradigma Szabványokra épül (W3C, OASIS) Nagy szállítók termékcsaládjai támogatják Megalapozott fejlesztési módszertanok (SOA Roadmap) Alrendszerek önállósága, függetlensége megmarad (heterogén alrendszerek) Magasszintű szolgáltatási (igazgatási) folyamatok kezelése, menedzsmentje támogatott (BPEL, BPMN) Folyamatos, fokozatos fejlesztés, kezelhető lépésekben Referencia-projektek 10

11 Szolgáltatás-sín SOAP hívás Meglévő alkalmazás Üzleti, szolgáltatási folyamatok Felügyeleti rendszer Szolgáltatási sín Adatbázis Web-portál Külső rendszer Szolgáltatás adatbázis 11

12 Vízió Szolgáltatási szemlélettel integrált e-közigazgatási rendszer Rugalmasan követi a jogi és szervezeti változásokat Önálló, az interfészeket, szabványokat betartó szakrendszerek Egyszerű csatlakoztatás az EU rendszereihez Bővülő szereplői kör A kulcs: közigazgatási szolgáltatási sín (közigazgatási ESB) 12

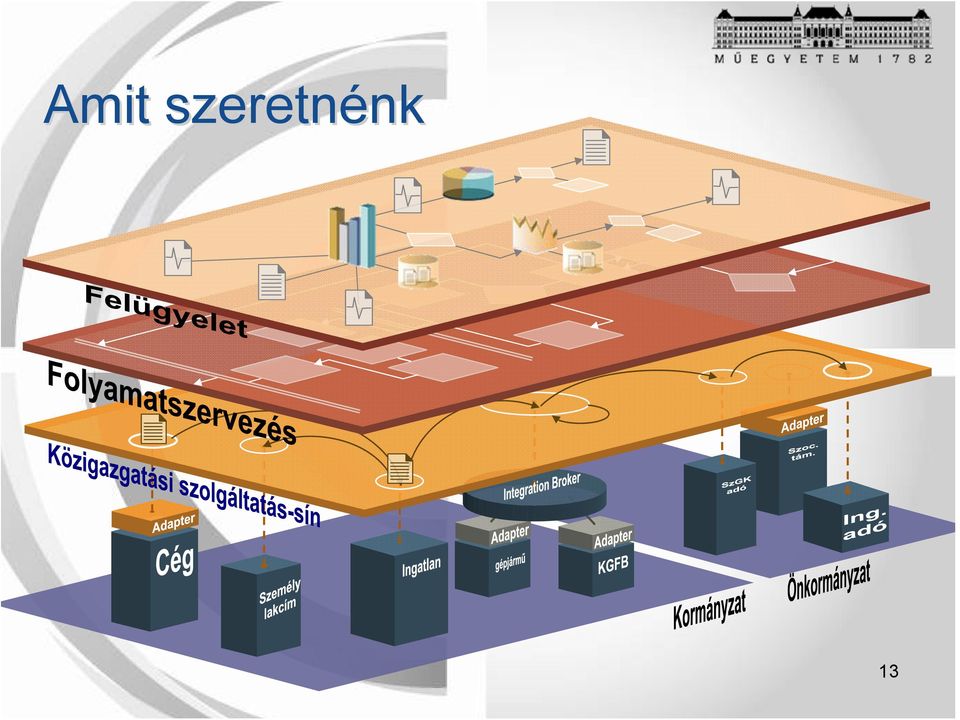

13 Amit szeretnénk nk 13

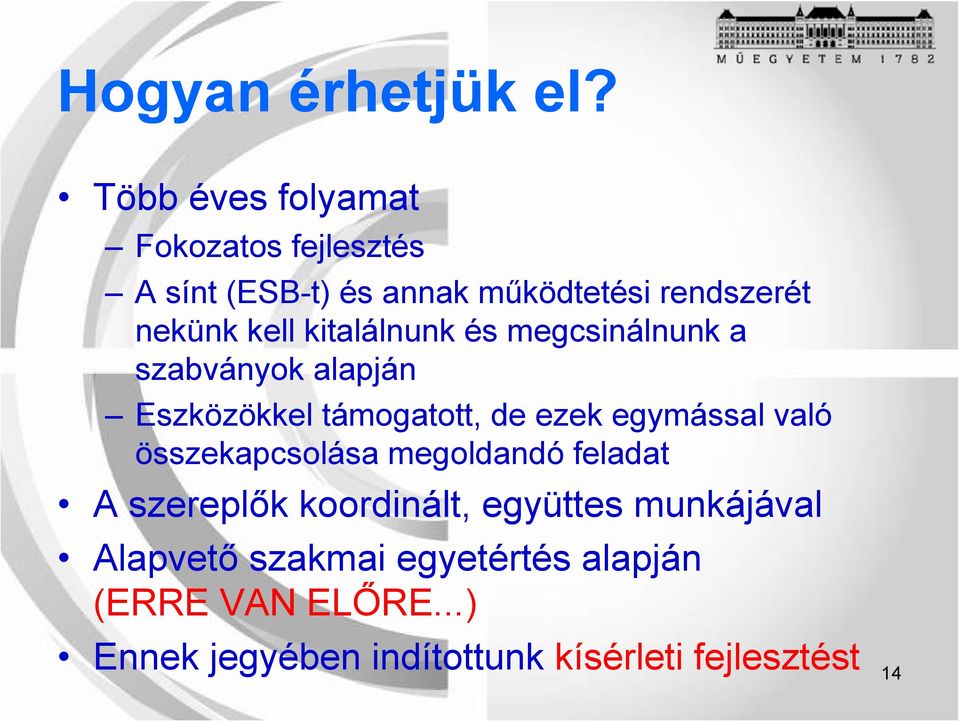

14 Hogyan érhetjük el? Több éves folyamat Fokozatos fejlesztés A sínt (ESB-t) és annak működtetési rendszerét nekünk kell kitalálnunk és megcsinálnunk a szabványok alapján Eszközökkel támogatott, de ezek egymással való összekapcsolása megoldandó feladat A szereplők koordinált, együttes munkájával Alapvető szakmai egyetértés alapján (ERRE VAN ELŐRE...) Ennek jegyében indítottunk kísérleti fejlesztést 14

15 A kísérleti fejlesztés A vizsgált rendszerek Microsoft: Visual Studio +.NET 3.0 (Windows Communication Foundation) + IIS Sun: NetBeans + OpenESB Oracle: JDeveloper + Oracle Application Server BEA: WebLogic IBM: Rational Application Developer + WebSphere JBoss: Eclipse + JBoss Application Server Apache Axis2: Eclipse + Tomcat Továbbá Sonic Intalio Közülük több nyílt forráskódú 15

16 A kísérleti fejlesztés célja A szolgáltatások felderítése Alapvető interoperabilitási vizsgálat (tudnak-e együttműködni, és hogyan) Megfelelnek-e a szabványoknak (web-service) A lehetséges kapcsolódási felületek megtalálása a különböző gyártók rendszerei között Nemfunkcionális követelmények kezelhetősége (biztonság, minőség) Alapszolgáltatások (core services) megvalósíthatósága (pl. azonosítás, hitelesség, képviselet) Tapasztalatszerzés a folyamatleírás és -menedzsment terén (BPEL) 16

17 Eredmények Együttműködés alapjai http(s) és web-service szabványok (szilárd, jó alap, elterjedt) üzenetek (JMS) Biztonsági követelmények kezelhetők token (időben korlátozott felhatalmazás, hiteles, titkosított, letagadhatatlan, sértetlen adatokkal) adatvédelmileg védhető Folyamatleírás standard BPEL esetén hordozható Hiányzó szolgáltatások megvalósíthatók biztonságos levelezés címtár Koordinációs módszertannal biztosítható a fejlesztések konvergenciája kooperatív alapállással szervezetközi szakmai tervező team működtetésével központi felügyelet működtetésével 17

18 Mi mennyire bonyolult/egyszerű Tanulás Know-how kialakítása (eddig ~ 6 hónap) (Miért nem működik, és mitől működik?) Ennek alapján az ismert rendszeren: Új szolgáltatás kialakítása Új üzleti folyamat létrehozása (néhány nap) Nem a technikai problémák jelentik a szűk keresztmetszetet... 18

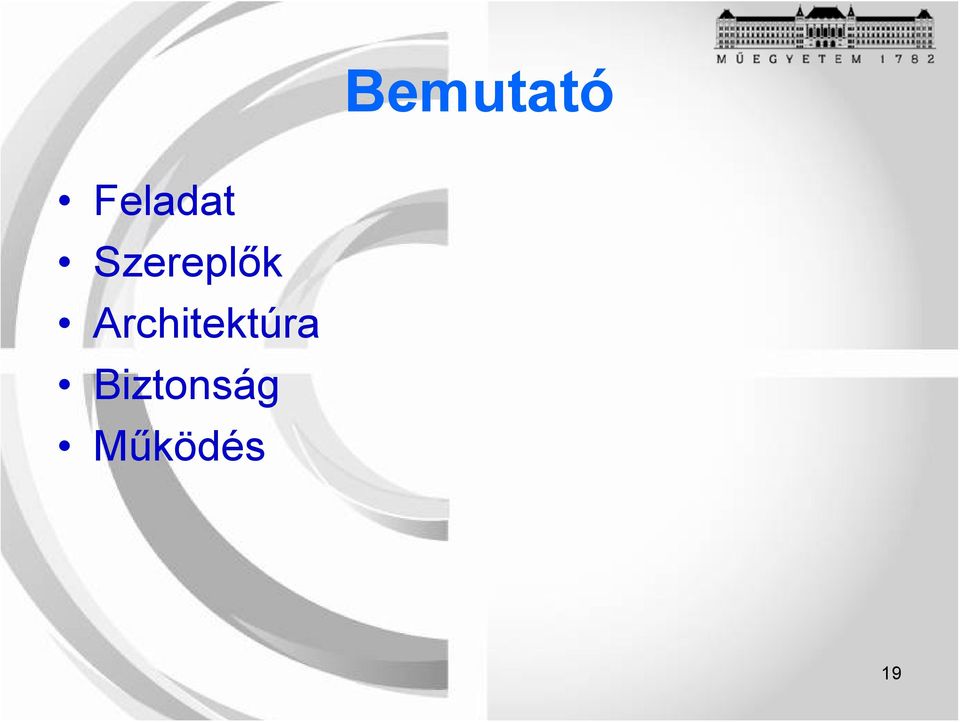

19 Bemutató Feladat Szereplők Architektúra Biztonság Működés 19

20 Feladat Egyéni vállalkozó EVÁ-ra való áttérési igényének végrehajtása Bizonyos jogszabályi feltételeknek kell eleget tennie a vállalkozásnak, ezeket ellenőrizni kell Több szereplő, különböző platformok, technológiák Az áttérési folyamat végrehajtása a szereplők közreműködésével Biztonságosan Csak élő személy (ügyintéző) hagyhat jóvá, robot nem 20

21 Szereplők Ügyfél: a vállalkozó, aki a kérelmet benyújtja Ügyintéző: aki a kérelmet jóváhagyja Ügyfélkapu: egységes weboldal a közigazgatás eléréséhez Központ: végrehajtja az áttérési folyamatot; buszfelügyelet Cégbíróság: a vállalkozások formáját tárolja Apeh: a vállalkozás bevételeit, adótartozását tárolja Igazságügy: egy személy büntetettségét tárolja 21

22 Architektúra (1) SQL Server SQL Server Oracle DB SQL Server My SQL My SQL Ügyfél, Ügyintéző Böngésző Ügyfélkapu ASP.NET, WCF Központ Oracle BPEL WCF WCF Apeh OpenESB Cégbíróság Igazságügy IBM HTTPS HTTP(S) 22

23 Architektúra (2) Ügyfél Ügyintéző Igazságügy Ügyfélkapu KÖZPON Ügyfélka KÖZPONT T pu Cégbíróság APEH 23

24 Ügyfél Ügyintéző Igazságügy Ügyfél Windows XP Pro SP2 E-Szignó kliens + kártyaolvasó Internet Explorer 7 Ügyfélkapu KÖZPON Ügyfélka KÖZPONT T pu Cégbíróság APEH 24

25 Ügyfél Ügyintéző Igazságügy Ügyfélkapu Ügyintéző Windows XP Pro SP2 E-Szignó kliens + kártyaolvasó Mozilla Firefox 2 KÖZPON Ügyfélka KÖZPONT T pu Cégbíróság APEH 25

26 Ügyfél Ügyintéző Igazságügy Protokoll: Cégbíróság HTTPS Ügyfélkapu OS: Windows Server 2003 SP2 Ügyfélkapu Szerver: Internet Information Services 6.0 KÖZPON Ügyfélka KÖZPONT T pu Web: ASP.NET (.NET 2.0) E-Szignó szerver Web-service: Windows Communication Foundation (.NET 3.0) Adatbázis: SQL Server 2005 Express Fejlesztőeszköz: Visual Studio 2008 APEH 26

27 Ügyfél Ügyintéző Igazságügy Központ OS: Windows XP Pro SP2 Szerver: Ügyfélkapu KÖZPON Ügyfélka KÖZPONT Web-service: Windows Communication T Foundation (.NET pu Internet Information Services ) Oracle Application Server Business Process Execution Language (BPEL) Protokoll: mindig az adott hivatalnak megfelelő Adatbázis: Cégbíróság SQL Server 2005 Express Fejlesztőeszköz: Visual Studio 2008 Oracle JDeveloper 10g APEH 27

28 Ügyfélkapu Cégbíróság Ügyfél OS: Windows Ügyintéző XP Pro SP2 KÖZPON Ügyfélka KÖZPONT T pu Igazságügy Szerver: Internet Information Services 5.1 Web-service: Windows Communication Foundation (.NET 3.0) Protokoll: HTTP, WS-ReliableMessaging, WS- SecureConversation, WS-Trust Adatbázis: SQL Server 2005 Express Fejlesztőeszköz: Visual Studio 2008 Cégbíróság APEH 28

29 Ügyfél Ügyintéző Igazságügy Ügyfélkapu Cégbíróság APEH OS: OpenSuSE Linux 10.3 Szerver: Glassfish 2 Web-service: OpenESB (Sun) Protokoll: HTTP KÖZPON Ügyfélka KÖZPONT T pu Adatbázis: MySQL 5.0 Fejlesztőeszköz: NetBeans 6.1 APEH 29

30 Ügyfél Ügyintéző Igazságügy Ügyfélkapu Cégbíróság Igazságügy OS: Windows XP Pro SP2 Szerver: IBM WebSphere 6 Protokoll: HTTP Adatbázis: MySQL 5.0 KÖZPON Ügyfélka KÖZPONT T pu Fejlesztőeszköz: IBM Rational Application Developer APEH 30

31 Biztonság Kapcsolat Azonosítás Identification Felhatalmazás Authorization ÜGYF-ÜK tanúsítvány SSL ASP.NET role ÜGYI-ÜK tanúsítvány SSL ASP.NET role Hitelesítés Authentication Sértetlenség Integrity Bizalmasság Confidentiality Letagadhatatlanság Nonrepudiation SSL SSL E-Szignó SSL SSL E-Szignó ÜK-KR tanúsítvány SSL Automatikus SSL SSL - KR-CÉGB tanúsítvány WS- Security KR-APEH tanúsítvány WS- Security WS-Trust (STS) Automatikus WS- Security WS- Security WS- Security WS- Security KR-IÜGY WS- Security WS- Security 31

32 Bemutató Mit fogunk látni Szakhatóságok soros elérése BPEL folyamat párhuzamosítása Szakhatóságok párhuzamos elérése 32

33 Ügyfél 1: belép 2: kérelmet feltölt Ügyfélkapu 33

34 Ügyfél 1: belép 2: kérelmet feltölt Ügyfélkapu KÖZPONT 34

35 Ügyfélkapu 3: kérés KÖZPONT 35

36 Ügyfélkapu 3: kérés KÖZPONT Cégbíróság 36

37 9: Nem Igazságügy 4: Gazdálkodási forma? KÖZPONT 8: Büntetett? 7: Nincs APEH Cégbíróság 5: Egyéni vállalkozó 6: Adótartozása van? 37

38 9: Nem Igazságügy 4: Gazdálkodási forma? KÖZPONT 8: Büntetett? 7: Nincs APEH Cégbíróság 5: Egyéni vállalkozó 6: Adótartozása van? 38

39 Ügyintéző 11: belépés Ügyfélkapu 12: jóváhagyás 10: jóváhagyás? 13: OK KÖZPONT 16: EV-EVA vált Cégbíróság 15: OK 14: EVA váltás 39

40 Ügyintéző Ügyfél 11: belépés Ügyfélkapu 12: jóváhagyás 10: jóváhagyás? 13: OK KÖZPONT 16: EV-EVA vált Cégbíróság 15: OK 14: EVA váltás 40

41 Ügyfél 17: Ellenőrzés Ügyfélkapu 41

42 Statisztikai adatok A mintarendszerünk Szakrendszer Web-szolgáltatások száma Ügyfélkapu 2 Adatbázis-táblák száma 4 + ASP.NET által generált Központ Oracle által generált Apeh 1 1 Cégbíróság 3 2 Igazságügy

43 Architektúra (1) SQL Server SQL Server Oracle DB SQL Server My SQL My SQL Ügyfél, Ügyintéző Böngésző Ügyfélkapu ASP.NET, WCF Központ Oracle BPEL WCF WCF Apeh OpenESB Cégbíróság Igazságügy IBM HTTPS HTTP(S) 43
