1 Szolgáltatásorientált rendszerintegráció SOA-alapú rendszerintegráció Enterprise Service Bus (ESB)

2 Mi a téma? Valójában alkalmazásintegráció integrációs minták szinkron (RPC, RMI) aszinkron web service stb. ESB = Enterprise Service Bus mint az integráció megvalósításának eszköze 2

3 Alkalmazás-integráció Flexibilis architektúra az alkalmazások összekapcsolására azonosít irányít szétoszt (mediáció) konvertál a protokollok között transzformál az adatformátumok között 3

4 Mediációs minták 4

5 Példa: File-csere 5

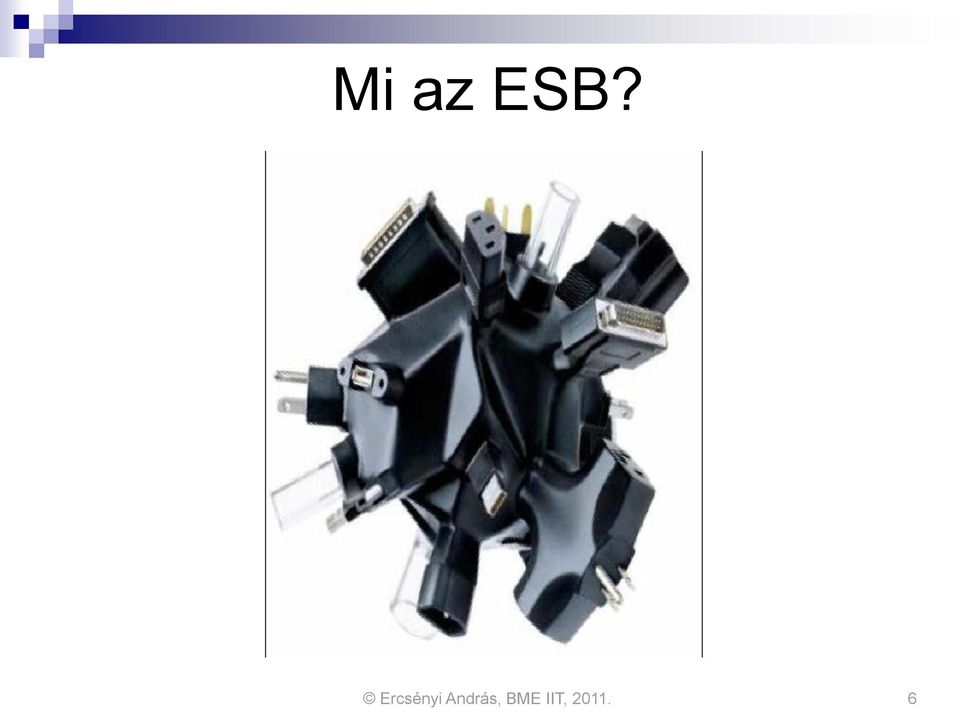

6 Mi az ESB? 6

7 Miért éppen busz? 7

8 Mi az ESB? 8

9 ESB definíciója Nincs elfogadott definíció Felhasználói szempontból Kapcsolat olyan alkalmazások között, melyeket eredetileg nem készítettek fel kapcsolódásra QOS Szolgáltatás- és esemény orientált architektúrákhoz is jó legyen Szabványok használata Magas szintű konfigurálhatóság biztosítása Platform és nyelv független Technikai szempontból Általános és bővíthető hosting rendszer szolgáltatások és komponensek számára Általános integrációs szolgáltatás Monitorozás, mérés 9

10 ESB igények Alkalmazások kapcsolódása Üzenet bázisú legyen ESB könnyen legyen kapcsolható az alkalmazásokhoz Lazán csatolt: ne legyen semmiféle extra integrálási előírás Vállalati szintű QOS Biztonságos üzenetszállítás Security Deployment és monitoring lehetőség Regisztrálhatóság és directory Skálázható Tranzakció támogatás 10

11 ESB igények 2. Különféle architektúrák támogatása ESB segítse, hogy az alkalmazás service lehessen SOI Service Oriented Integration ESB biztosítsa a publish-subscribe mechanizmust ESB segítse az esemény-orientált alkalmazások bekapcsolását Szabványok használata Üzenet (message) reprezentáció Üzenet leírások Üzenet kezelés és feldolgozás Declarative programming: XML-bázisú legyen Leírások XML-ben (XML Schema, WSDL) Konfigurálás XML-ben Üzenet irányítás (XPath) Üzenet transzformáció (XSLT) Service orchestration (WS-BPEL) 11

12 XML XSLT Xpath JAXB Web Service WSDL SOAP MTOM WS-* UDDI WS-orchestration WS-BPEL Szabványok (XML Transformation) (XML Path Language) (Java Architecture for XML Binding) (Message Transfer Optimization Mechanism) (Universal Description, Discovery, and Integration) 12

13 Szabványok 2. J2EE JTA JMS (Transaction) (Messaging) Enterprise level JSSE JAAS JCE JMX (SSL Secure Socket) (Authentication/authorization) (Cryptography) (Management) 13

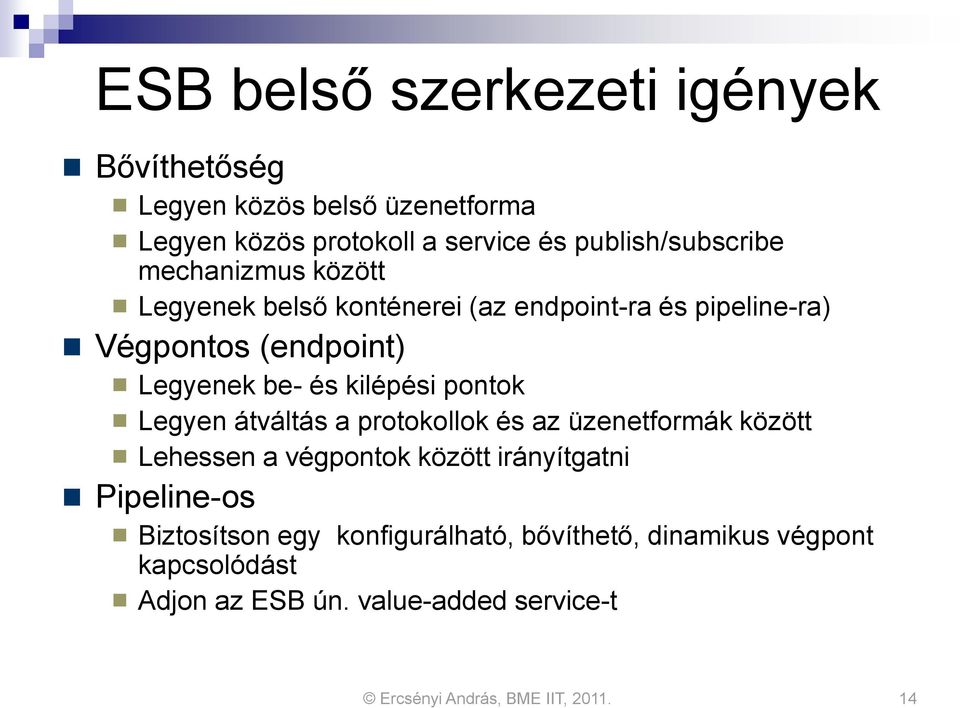

14 ESB belső szerkezeti igények Bővíthetőség Legyen közös belső üzenetforma Legyen közös protokoll a service és publish/subscribe mechanizmus között Legyenek belső konténerei (az endpoint-ra és pipeline-ra) Végpontos (endpoint) Legyenek be- és kilépési pontok Legyen átváltás a protokollok és az üzenetformák között Lehessen a végpontok között irányítgatni Pipeline-os Biztosítson egy konfigurálható, bővíthető, dinamikus végpont kapcsolódást Adjon az ESB ún. value-added service-t 14

15 ESB megvalósítása Gyakran BPEL alapon BPEL = web service-ek integrációja Interface a könnyebb integrációhoz JBI = Java Business Integration Üzenetek (message) központi szerepben 15

16 Üzenetek (messages) 16

17 Üzenet kezelési modellek 17

18 Üzenetes példa 18

19 Üzenet szerkezete 19

20 Point-to-point modell 20

21 Publish-subscribe modell 21

22 ESB, mint middleware Software, hardware mintájára Definíció: heterogén platformok és az üzleti alkalmazások közötti réteg Céljai: Magasabb absztrakciós szint Támogassa a komponens szemléletet Lehetőleg objektum orientált Nagyobb biztonság, skálázhatóság, stb. 22

23 Miért a web service-nél? WS nem igazi middleware Van sok egyéb middleware J2EE ORB/CORBA Adatbázis Van sok kommunikációs rendszer JDBC JMS SMTP MQ ESB feladata Kapcsolat közöttük 23

24 Kapcsolódás a WS-hez 24

25 Egy lehetséges alkalmazás 25

26 ESB sematikus rajza Event Source Event Sink Event Sink ESB Asynchronous communications SOAP/XML messaging Content-based routing Message transformations Pipeline Endpoint Endpoint Endpoint Service Consumer Service Provider 26

27 ESB és JBI JBI = Java Business Integration új szabvány célok szabványos Service Provider Interface kialakítása absztrakt üzenetkezelési mechanizmus az integrációhoz szabvány a csomagoláshoz és a telepítéshez adminisztrációs és menedzselési előírás Cél: JBI alapú ESB kialakítása használata 27

28 Fő részei: JBI belső szerkezete SE service engine service típusok, mint provider BE binding engine kapcsolódás a platformokhoz FTP, MQ, JMS, JDBC NMR normalised message router belső üzenetkapcsoló 28

29 JBI elemek kapcsolódása 29

30 JBI minták Message Exchange Pattern Egyirányú In-only Robust In-only Kétirányú In-Out In Optional-Out Átvéve a WSDL 2.0-ból 30

31 Konkrét megoldások Gyári rendszerek IBM Oracle Sun/Glassfish OpenESB (ingyenes) Apache ServiceMix (ingyenes) Közvetlen megoldás Open source komponensekből Tomcat WS-keret; pl. Axis JMS-rendszerű üzenetkezelés; pl. Joram vagy Jetlang Piplelining; pl. Orbeon 31

32 Komponens-ESB 1: kliens-szerver 32

33 Komp-ESB 2: nem komp.rendszerek 33

34 Komp-ESB 3: intelligens routing 34

35 Komp-ESB 4: adat transzfer 35

36 WebSphere ESB IBM megoldásai WebSphere Message Broker ESB WebSphere DataPower Integration Appliance 36

37 WebSphere Message Broker ESB IBM MQ (Message Queue Series) Sokéves termék semmi köze a web service-hez Igen nagy megbízhatóságú Rendkívül gyors (sok gépi kódú részlettel) Állandóan fejlesztve Rengeteg interface megvalósítva (kb. 100) Ez most kibővült web service be/kimenettel 37

38 IBM MQ 38

39 Üzenet fejléce 39

40 Üzenet tartalma 40

41 WebSphere ESB Alkalmazás szerver alapú rendszer Kifejezetten web service-ek/bpel-ek integrálására XML, WSDL, XSLT, XML-schema támogatásával Nagy megbízhatóságú, de kisebb teljesítményű Jól menedzselhető 41

42 Végpont típusok Belső szerkezete Web service-ek Read/write file, azaz WS-adapterek JMS EJB Java alkalmazások 42

43 Menedzselés Konfigurációs nyelv a menedzseléséhez MessageFilter XSLTranformation MessageLogger DatabaseLooup CustomMediation (java program) Fail Stop Grafikus felületen szerkesztés 43

44 Grafikus szerkesztés ikonjai 44

45 Grafikus menedzselési felület 45

46 WS DataPower Integration Appliance HW doboz Célhardware Java programmal 6 csatlakozóval Igen gyors Csak web service-ek támogatására XML, XSL max. támogatás Teljes OASIS security 46

47 ESB alkalmazási megoldások Egyszerű használat Sok be/kimenettel Kaszkádosított megoldások Központi vezérlő ESB Ehhez kapcsolódnak az alsóbb szintű ESB-k 47
