1 Szaniszló Gábor, ABB Kft MEE szakmai nap elıadás, Az IEC61850-es szabvány gyakorlati alkalmazása June 1, 2010 Slide 1

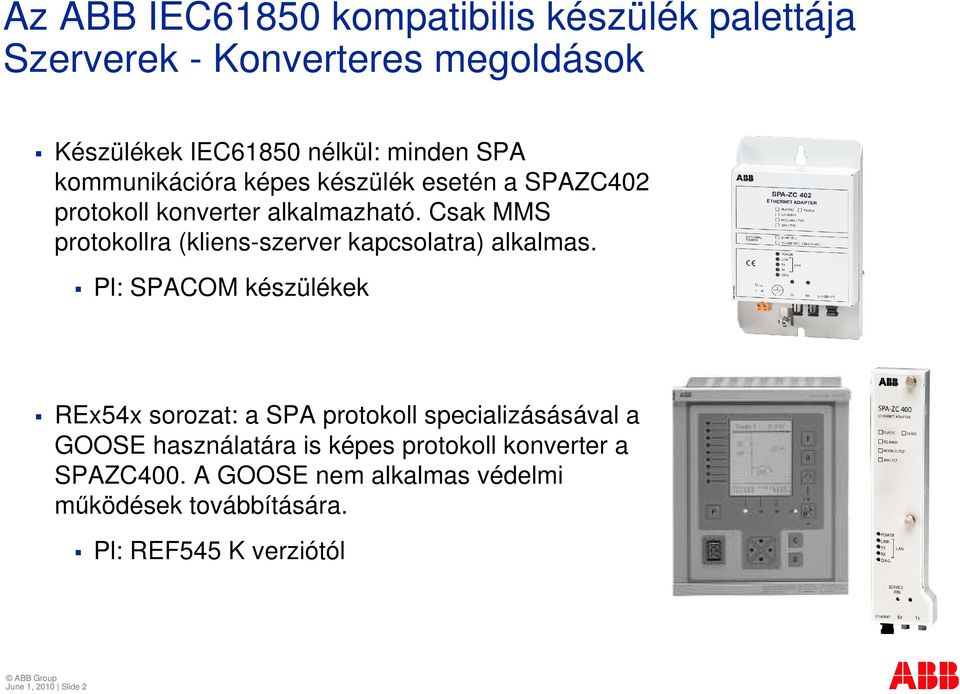

2 Az ABB IEC61850 kompatibilis készülék palettája Szerverek - Konverteres megoldások Készülékek IEC61850 nélkül: minden SPA kommunikációra képes készülék esetén a SPAZC402 protokoll konverter alkalmazható. Csak MMS protokollra (kliens-szerver kapcsolatra) alkalmas. Pl: SPACOM készülékek REx54x sorozat: a SPA protokoll specializásásával a GOOSE használatára is képes protokoll konverter a SPAZC400. A GOOSE nem alkalmas védelmi mőködések továbbítására. Pl: REF545 K verziótól June 1, 2010 Slide 2

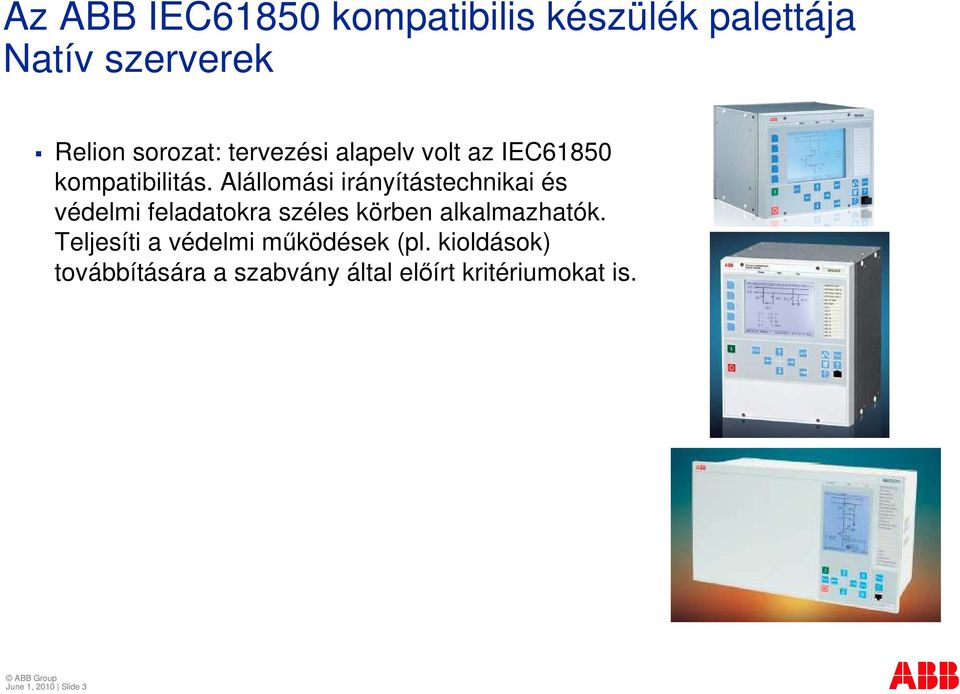

3 Az ABB IEC61850 kompatibilis készülék palettája Natív szerverek Relion sorozat: tervezési alapelv volt az IEC61850 kompatibilitás. Alállomási irányítástechnikai és védelmi feladatokra széles körben alkalmazhatók. Teljesíti a védelmi mőködések (pl. kioldások) továbbítására a szabvány által elıírt kritériumokat is. June 1, 2010 Slide 3

4 Az ABB IEC61850 kompatibilis készülék palettája A készülékek konfugurálása Régi SPA készülékek REx54x sorozat Hagyományos konfiguráló szoftverek, CAP505, CET for SPAZC Relion sorozat PCM600 + Connectivity Packages June 1, 2010 Slide 4

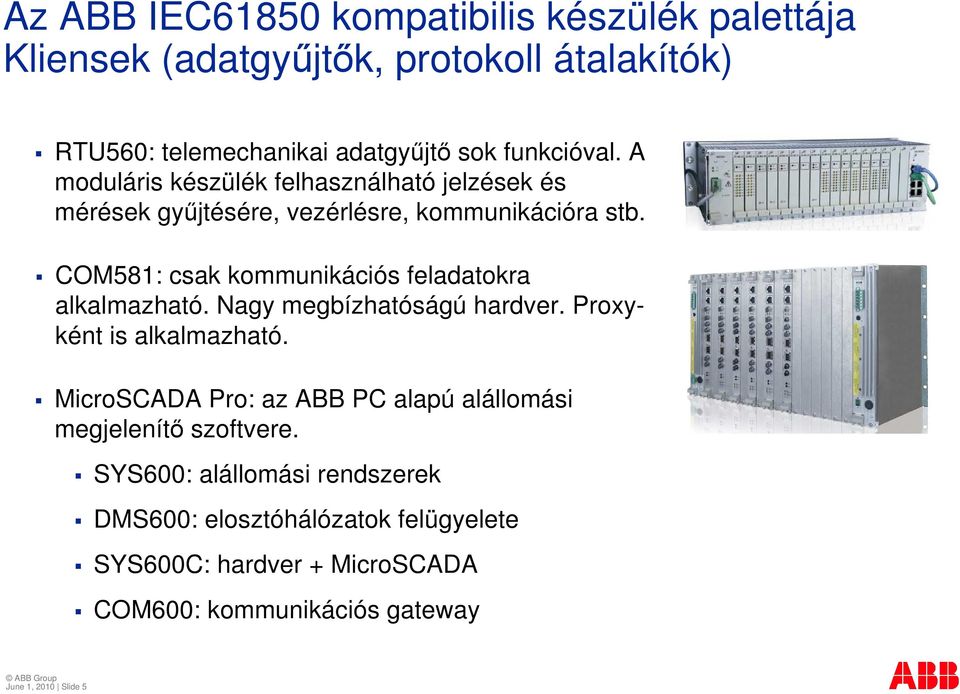

5 Az ABB IEC61850 kompatibilis készülék palettája Kliensek (adatgyőjtık, protokoll átalakítók) RTU560: telemechanikai adatgyőjtı sok funkcióval. A moduláris készülék felhasználható jelzések és mérések győjtésére, vezérlésre, kommunikációra stb. COM581: csak kommunikációs feladatokra alkalmazható. Nagy megbízhatóságú hardver. Proxyként is alkalmazható. MicroSCADA Pro: az ABB PC alapú alállomási megjelenítı szoftvere. SYS600: alállomási rendszerek DMS600: elosztóhálózatok felügyelete SYS600C: hardver + MicroSCADA COM600: kommunikációs gateway June 1, 2010 Slide 5

6 Az ABB IEC61850 kompatibilis készülék palettája Mérnöki eszközök IET Integrated Engineering Toolbox. Egy alállomás mérnöki munkáit integráló szoftverrendszer. SLD egyvonalas ábra. Minden primer eszközt tartalmaz nevekkel, hivatkozásokkal. SCD a kommunikációs architektúra felépítése FBD az elıbbi kettı alapján az IED-k, LN-k, és az alállomási funkciók között Grafikus formában, MS Visio segítségével June 1, 2010 Slide 6

7 Az ABB IEC61850 kompatibilis készülék palettája Mérnöki eszközök - IET Az IET egy ABB belsı használatú szoftver Célja a költségcsökkentés a mérnöki munka egyszerősítésével Standard adatformátumot használ az adatcseréhez (SCL) Grafikus specifikáció elıregyártott elemek segítségével Újrafelhasználhatóság Automatikus jelzésfeldolgozás lehetısége Az IET az alállomási funkciók és a kommunikáció absztrakciója a Logical Node-ok szintjéig June 1, 2010 Slide 7

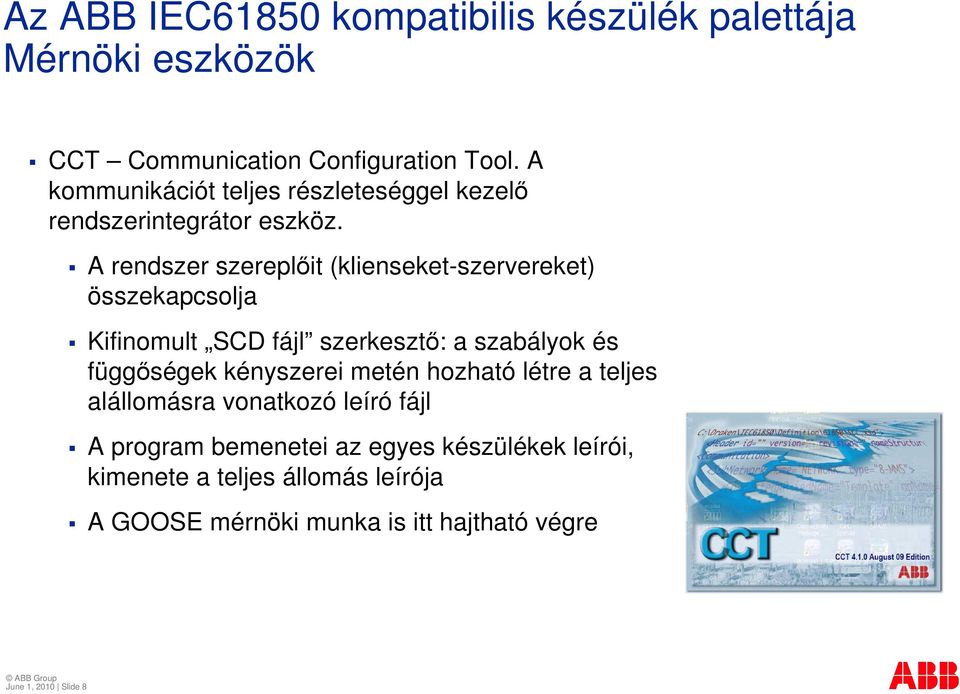

8 Az ABB IEC61850 kompatibilis készülék palettája Mérnöki eszközök CCT Communication Configuration Tool. A kommunikációt teljes részleteséggel kezelı rendszerintegrátor eszköz. A rendszer szereplıit (klienseket-szervereket) összekapcsolja Kifinomult SCD fájl szerkesztı: a szabályok és függıségek kényszerei metén hozható létre a teljes alállomásra vonatkozó leíró fájl A program bemenetei az egyes készülékek leírói, kimenete a teljes állomás leírója A GOOSE mérnöki munka is itt hajtható végre June 1, 2010 Slide 8

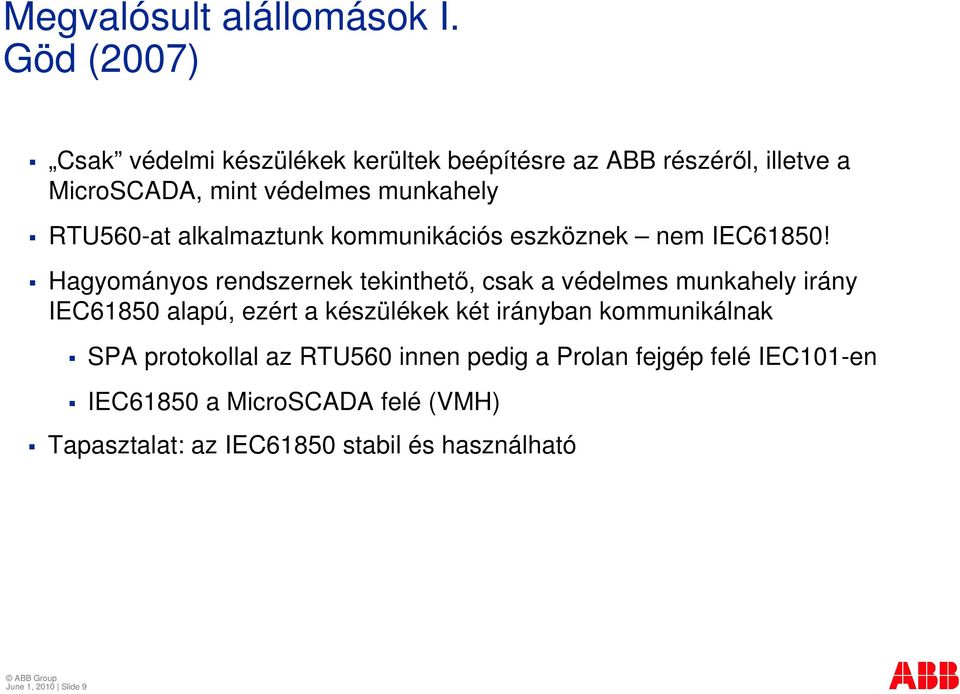

9 Megvalósult alállomások I. Göd (2007) Csak védelmi készülékek kerültek beépítésre az ABB részérıl, illetve a MicroSCADA, mint védelmes munkahely RTU560-at alkalmaztunk kommunikációs eszköznek nem IEC61850! Hagyományos rendszernek tekinthetı, csak a védelmes munkahely irány IEC61850 alapú, ezért a készülékek két irányban kommunikálnak SPA protokollal az RTU560 innen pedig a Prolan fejgép felé IEC101-en IEC61850 a MicroSCADA felé (VMH) Tapasztalat: az IEC61850 stabil és használható June 1, 2010 Slide 9

10 Megvalósult alállomások I. Göd (2007) June 1, 2010 Slide 10

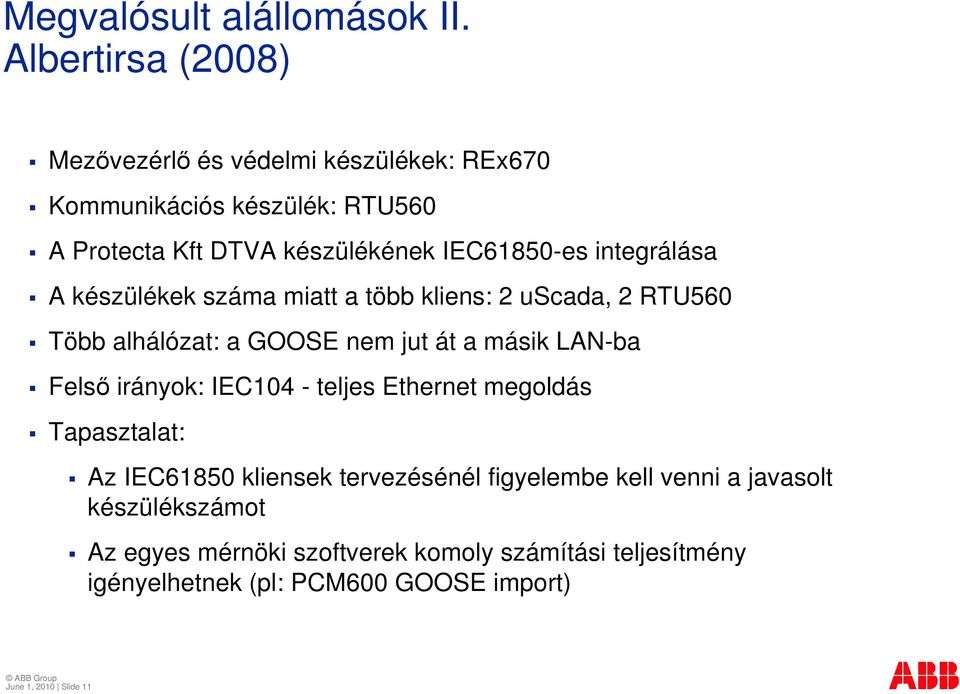

11 Megvalósult alállomások II. Albertirsa (2008) Mezıvezérlı és védelmi készülékek: REx670 Kommunikációs készülék: RTU560 A Protecta Kft DTVA készülékének IEC61850-es integrálása A készülékek száma miatt a több kliens: 2 uscada, 2 RTU560 Több alhálózat: a GOOSE nem jut át a másik LAN-ba Felsı irányok: IEC104 - teljes Ethernet megoldás Tapasztalat: Az IEC61850 kliensek tervezésénél figyelembe kell venni a javasolt készülékszámot Az egyes mérnöki szoftverek komoly számítási teljesítmény igényelhetnek (pl: PCM600 GOOSE import) June 1, 2010 Slide 11

12 Megvalósult alállomások II. Albertirsa (2008) June 1, 2010 Slide 12

13 Megvalósult alállomások III. Paks (2008-tól folyamatosan) Alkalmazott készülékek: Kommunikáció: COM581 Védelem, mezıvezérlés: REx670-ek, REF545 A COM581 régi (LON busz, IEC103) és új (IEC61850) rendszereket kezel egymás mellett, a felsı irány számára IEC104 protokollon továbbítja a jeleket Két teljesen független IEC61850 győrő: egy a 400kV-os alállomás számára, egy pedig a blokki rendszer számára. Ez utóbbi kommunikációs architektúrája átalakítás elıtt áll, ez nem jár jelentıs mérnökmunkával, köszönhetıen az Ethernet hálózat sajátosságainak. Sok készülék, viszonylag nagy adatmennyiség June 1, 2010 Slide 13

14 Megvalósult alállomások III. Paks (2008-tól) June 1, 2010 Slide 14

15 Megvalósult alállomások IV. BorsodChem GA2 120kV SF6 állomás (2009) Alkalmazott készülékek: Kommunikáció és megjelenítés: MicroSCADA Védelem, mezıvezérlés: REx670-ek, REF545, REB500 Csak ABB készülékek kerültek a rendszerbe Gyors mérnöki munka és üzembe helyezés (újrafelhasználhatóság!) June 1, 2010 Slide 15

16 Megvalósult alállomások IV. BorsodChem GA2 120kV SF6 állomás (2009) June 1, 2010 Slide 16

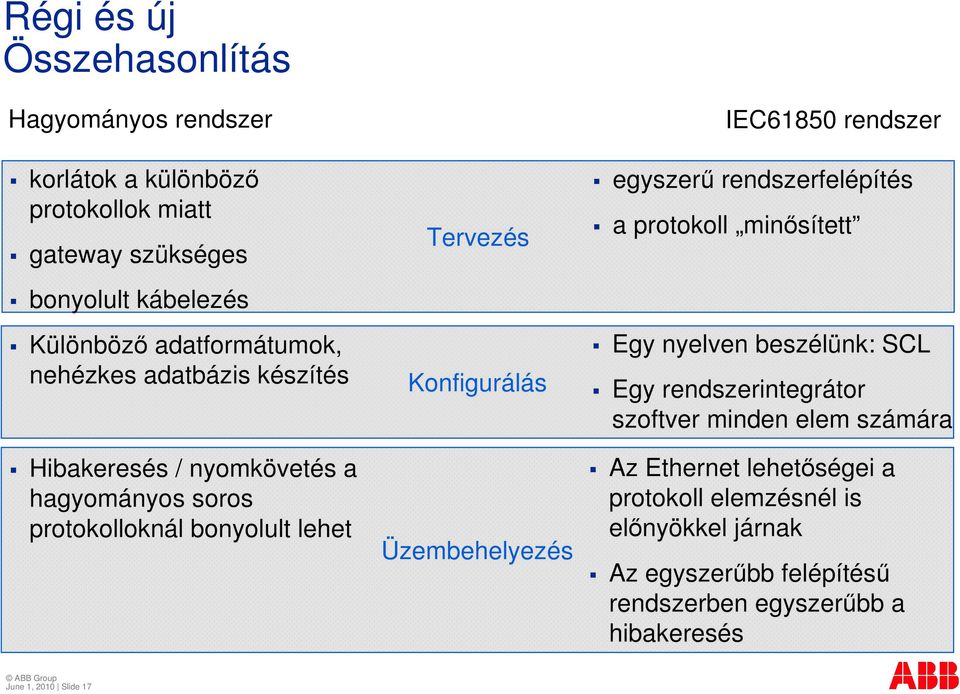

17 Régi és új Összehasonlítás Hagyományos rendszer korlátok a különbözı protokollok miatt gateway szükséges bonyolult kábelezés Különbözı adatformátumok, nehézkes adatbázis készítés Hibakeresés / nyomkövetés a hagyományos soros protokolloknál bonyolult lehet Tervezés Konfigurálás Üzembehelyezés IEC61850 rendszer egyszerő rendszerfelépítés a protokoll minısített Egy nyelven beszélünk: SCL Egy rendszerintegrátor szoftver minden elem számára Az Ethernet lehetıségei a protokoll elemzésnél is elınyökkel járnak Az egyszerőbb felépítéső rendszerben egyszerőbb a hibakeresés June 1, 2010 Slide 17
