1 Győrffy Gábor, HUABB PS LEC, Nagy transzformátorok korszerű hűtés szabályozása March 18, 2011 Slide 1

2 Miért fontos a transzformátorok hűtés szabályozása? Transzformátor kritikus és drága berendezés Transzformátor hőmérsékletváltozásának csökkentése Transzformátor élettertamának növelése Megnövelt üzembiztosság Alcsonyabb zajszint March 18, 2011 Slide 2

3 Mi az előnye a transzformátorok monitoringjának? Üzemi adatok gyűjtése Üzemi adatok hosszútávú tárolása Üzemi adatok kiértékelése Egyszerű hibafeltárás Karbantartás Hűtőegységek felügyelete Üzemórakiegyenlítés Távfelügyelet March 18, 2011 Slide 3

4 Integrált transzformátor hűtésautomatika és monitoringrendszer a Paksi Atomerőműben Hálózati transzformátorok 400/120/18 kv, 250 MVA Üzembehelyezés db. hűtőblokk 3 db. hűtőcsoport Hűtőblokkonként 1-1 db. frekvenciaváltó Hőmérsékletmérés Terhelőáram mérés Adatgyűjtő és kiértékelő szerver March 18, 2011 Slide 4

5 Integrált transzformátor hűtésautomatika és monitoringrendszer a Paksi Atomerőműben Blokktranszformátorok 400/15,75 kv, 300 MVA Üzembehelyezés db. hűtőblokk Hűtőblokkonként 1-1 db. frekvenciaváltó Hőmérsékletmérés Terhelőáram mérés Online hibagázanalizátor Adatgyűjtő és kiértékelő szerver March 18, 2011 Slide 5

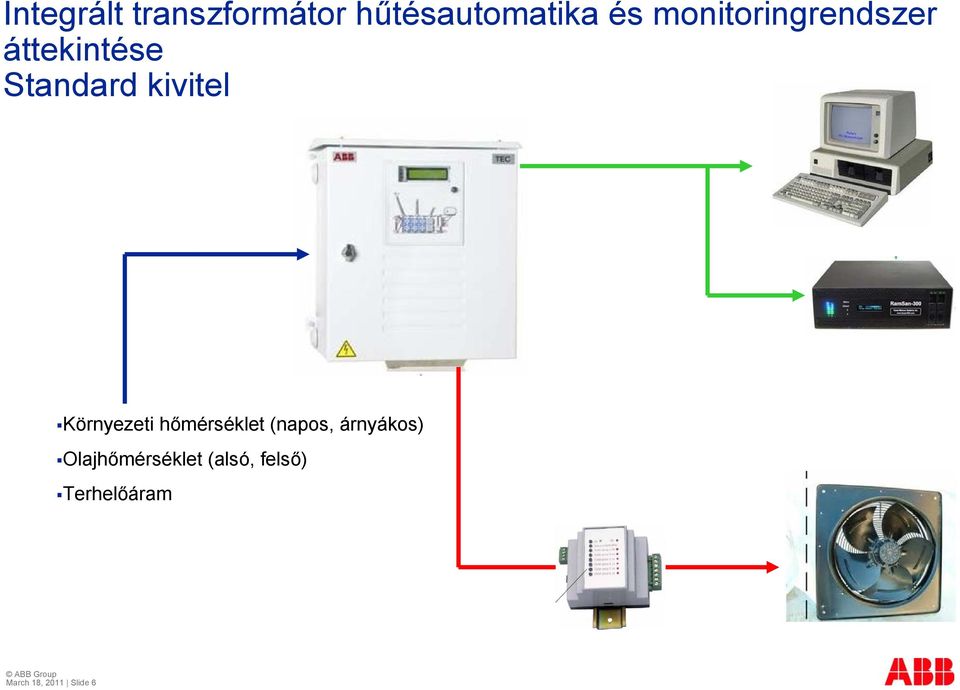

6 Integrált transzformátor hűtésautomatika és monitoringrendszer áttekintése Standard kivitel Környezeti hőmérséklet (napos, árnyákos) Olajhőmérséklet (alsó, felső) Terhelőáram March 18, 2011 Slide 6

7 Integrált transzformátor hűtésautomatika és monitoringrendszer áttekintése Paksi Atomerőmű - hálózati transzformátorok Környezeti hőmérséklet (napos, árnyákos) Olajhőmérséklet (alsó, felső) Terhelőáram Hűtőblokkokra ráfolyó és elfolyó olajhőmérséklet March 18, 2011 Slide 7

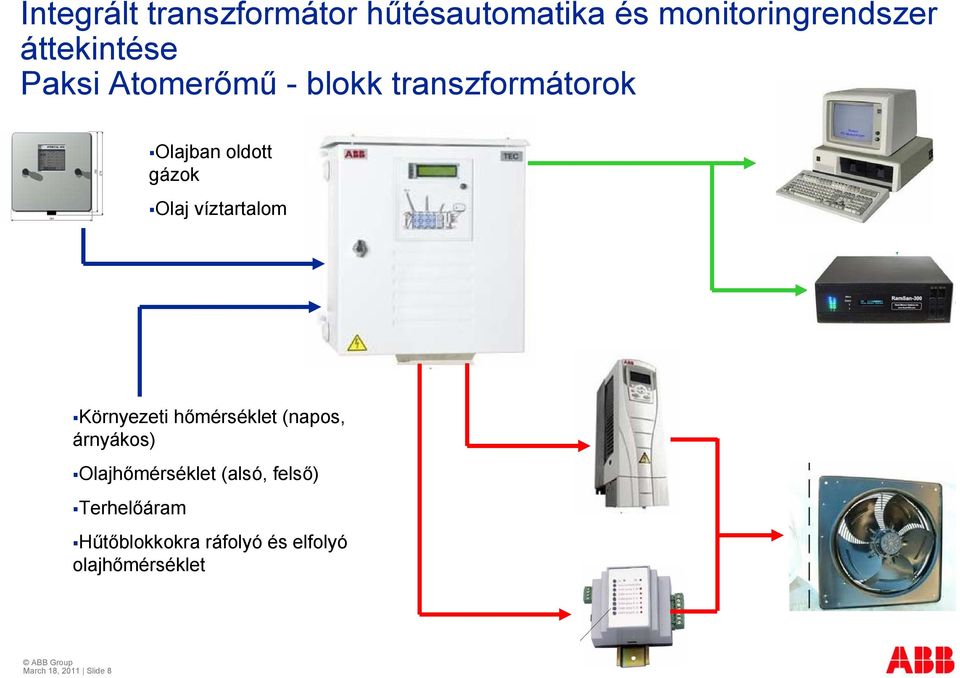

8 Integrált transzformátor hűtésautomatika és monitoringrendszer áttekintése Paksi Atomerőmű - blokk transzformátorok Olajban oldott gázok Olaj víztartalom Környezeti hőmérséklet (napos, árnyákos) Olajhőmérséklet (alsó, felső) Terhelőáram Hűtőblokkokra ráfolyó és elfolyó olajhőmérséklet March 18, 2011 Slide 8

9 Rendszer főbb alkotóelemei ABB TEC Integrált transzformátor monitoring és hűtésautomatika készülék ABB ACS 550 frekvenciaváltó Erősáramű segédüzemi kapcsoló- és vezérlőberendezés ABB Neptun CSS Hydrocal 1005 online olajanalizátor (blokktranszformátoroknál) Mérés adatgyűjtő szerver March 18, 2011 Slide 9

10 ABB TEC Mérések Környezeti hőmérséklet (napos, árnyákos) Olajhőmérséklet (alsó, felső) Terhelőáram Hűtőblokkokra ráfolyó és elfolyó olajhőmérséklet Olajban oldott gázok Olaj víztartalom Terepi kommunikáció Frekvenciaváltók (CANOpen) (Online olajanalizátor) Állomási kommunikáció Ethernet TCP/IP Megjelenítés (WEB) állapot, trendek Adatok gyűjtése, tárolása, továbbítása(opc, WEB) March 18, 2011 Slide 10

11 ABB TEC Hűtés szabályozás Terhelőáram Olajhőmérséklet Frekvencia ventilátorok fordulatszáma Környezeti hőmérséklet March 18, 2011 Slide 11

12 ABB ACS 550 frekvenciaváltó Soros kommunikáció (CANOpen) Ventilátorok fordulatszámszabályozása Olajszivattyúk indítása 1-1 db. hűtőblokkonként March 18, 2011 Slide 12

13 Erősáramű segédüzemi kapcsoló- és vezérlőberendezés 1. sz. betáplálás 2. sz. betáplálás Kettős betáplálás Ventilátorok közvetlenül a hálózatra kapcsolhatóak Jelszintillesztés Jelzés, működtetés March 18, 2011 Slide 13 Ventilátorok Olajszivattyú

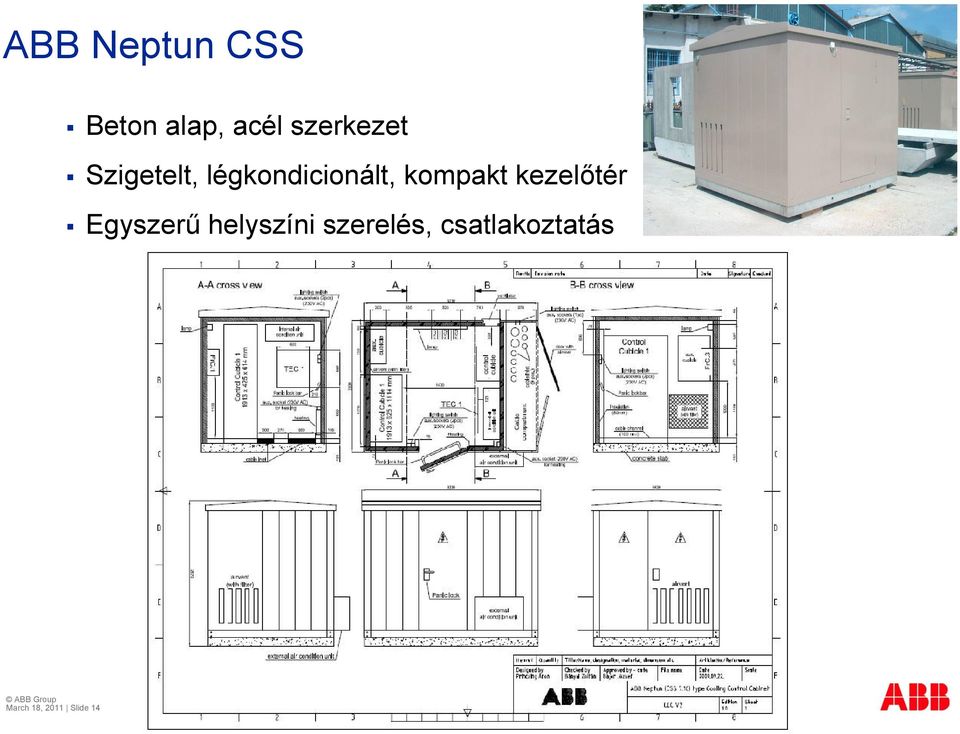

14 ABB Neptun CSS Beton alap, acél szerkezet Szigetelt, légkondicionált, kompakt kezelőtér Egyszerű helyszíni szerelés, csatlakoztatás March 18, 2011 Slide 14

15 ABB Neptun CSS March 18, 2011 Slide 15

16 ABB Neptun CSS March 18, 2011 Slide 16

17 Hydrocal 1005 online olajanalizátor Víztartalom Olajban oldott gázok Hidrogén Szénmonoxid Etilén Acetilén March 18, 2011 Slide 17

18 Mérés adatgyűjtő szerver Mért értékek gyűjtése, hosszútávú tárolása Adatok megjelenítése, kiértékelése Egyszerű kezelés (WEB) Adatok továbbítása (OPC) March 18, 2011 Slide 18

19 Meghibásodások kezelése - vészüzem 1. sz. betáplálás 2. sz. betáplálás Hűtőblokkok indítása 3 módon Megkettőzött mérések Környezeti hőmérséklet (napos, árnyákos) Olajhőmérséklet (alsó, felső) Terhelőáram Ventilátorok Olajszivattyú March 18, 2011 Slide 19

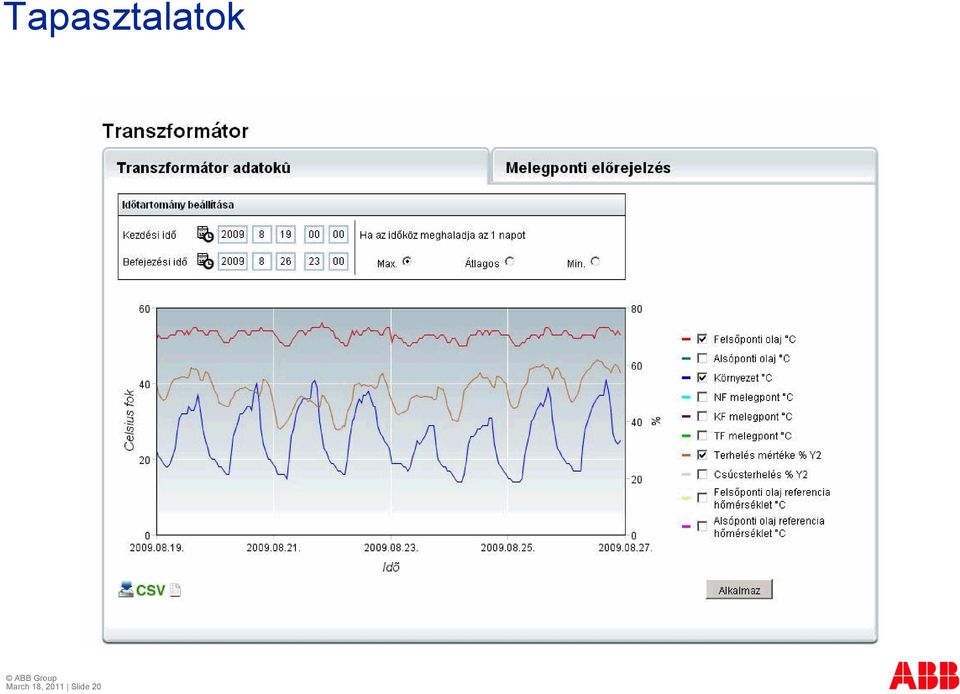

20 Tapasztalatok March 18, 2011 Slide 20

21 Tapasztalatok March 18, 2011 Slide 21

22 Tapasztalatok March 18, 2011 Slide 22

23 Tapasztalatok March 18, 2011 Slide 23

24 Tapasztalatok March 18, 2011 Slide 24

25 Tapasztalatok March 18, 2011 Slide 25

26 Tapasztalatok March 18, 2011 Slide 26

27 March 18, 2011 Slide 27
