1 Alállomások védelme A következô oldalakon bemutatott, a legtipikusabb alkalmazásokat illusztráló példák segítségével egyszerûen lehet a védelmi alkalmazáshoz legmegfelelôbb ú készüléket kiválasztani. Betáplálás védelme b betáplálás túlterhelés-, és zárlatvédelme; Betáplálások védelme közvetlenül földelt rendszerekben, illetve kis kapacitású betáplálások védelme kis impedancián keresztül földelô rendszerekben: Sepam S80 Az egyes példák tartalmaznak: b egyvonalas ábrákat, melyek ábrázolják: v a védendô leágazást, berendezést; v a hálózati konfigurációt; v a mérôváltók csatlakoztatási helyét; b szabványos és egyedi Sepam funkciókat az adott alkalmazás védelmi rendszeréhez. A felsorolt funkciók tájékoztatási jellegûek. DE50094 Betáplálások védelme kompenzált, vagy szigetelt földelésû rendszerekben, illetve kapacitív betáplálások védelme kis impedancián keresztül földelô rendszerekben: Sepam S81 b specifikus betáplálási : 67N/67NC. A közvetlenül vagy impedancián keresztül földelt hálózatokat ugyanaz a szimbólum, a közvetlen földelésé jelképezi. DE

2 Alállomások védelme Kiválasztási táblázat Védelem ANSI kód S80 S81 S82 fáziszárlati 50/ földzárlat / nagy 50N/51N érzékenységû földzárlat (1) megszakító beragadás 50BF negatív sorrend / aszimmetria kábelek túlterhelésvédelme 49RMS 2 2 irányított fáziszárlati 67 2 irányított földzárlati 67N/67NC 2 2 irányított hatásos-teljesítmény 32P 2 2 pozitív sorrendû 27D feszültségcsökkenés remanens 27R feszültség zérus sorrendû 59N feszültség negatív sorrendû feszültségnövekedés frekvencianövekedés 81H frekvenciacsökkenés 81L visszakapcsoló automatika 79 v v v (négy ciklusú) (2) Az oszlopokban található számok a rendelkezésre álló független védelmi modulok darab számát jelzik. b standard, v opciók. (1) Két beállításcsoporttal rendelkezô védelmi funkciók. (2) A paraméterezés és a MES120 bemeneti / kimeneti bôvítômodulok beépítésének függvényében. DE50117 DE50119 Betáplálások védelme b gyûjtôsín zárlatvédelme; Betáplálások védelme: Sepam S80 b feszültség- és frekvenciaellenôrzés, - a gyûjtôsínen. DE50118 b feszültség- és frekvenciaellenôrzés, - a betáplálási ponton. Párhuzamos betáplálások védelme: Sepam S82 b irányított, zárlatra történô visszatáplálás ellen: 67, 67N/67NC. Hurkolt hálózat védelme: Sepam S82 b irányított védelmek: 67, 67N/67NC b irányfüggô logikai szelektivitási rendszer. DE50120 Sínbontó megszakítóval ellátott hálózat védelme Sínbontó védelme: Sepam S82 b gyûjtôsín: 67, 67N/67NC b feszültség- és frekvenciaellenôrzés, - a gyûjtôsínen b irányfüggô logikai szelektivitási rendszer. DE

3 Transzformátorvédelmi alkalmazások A transzformátorvédelmekre vonatkozó alkalmazási példa ábrákon a feszültségszintek értelmezésétôl eltekintünk: b a transzformátor primer tekercselése mindig felül található;. b a transzformátor szekunder tekercselése mindig alul található. A transzformátor primer és szekunder tekercselését védeni kell. Az ajánlott Sepam készüléket a transzformátor primer vagy szekunder tekercsének védelmére kell alkalmazni. A másik tekercselést egy másik Sepam valamelyik betáplálásvédelmi funkciójával lehet védeni. Transzformátoros leágazás védelme b transzformátor túlterhelés- és zárlatvédelme; b transzformátor belsô védelme: termosztát / Buchholz (ANSI 26 / 63); b hômérsékletellenôrzés, - (ANSI 49T); Transzformátoros leágazás védelme: Sepam T81 b primer:. b primer: b olajedény földzárlatvédelme:. b primer: b szekunder:. DE50123 DE50124 DE50125 Megjegyzés: hosszú hálózatok esetén az 50G / 51G funkciót a 67N / 67NC-vel lehet helyettesíteni. 34

4 Transzformátorvédelmi alkalmazások Kiválasztási táblázat Védelem ANSI kód T81 T82 T87 fáziszárlati 50/ földzárlat / nagy 50N/51N érzékenységû földzárlat (1) megszakító 50BF beragadás negatív sorrend / aszimmetria gépek túlterhelésvédelme (1) 49RMS fékezéssel stabilizáló 64REF földzárlati differenciál kettôstekercselésû 87T 1 transzformátor differenciálvédelme irányított fáziszárlati 67 2 irányított földzárlati 67N/67NC 2 2 irányított hatásos-teljesítmény 32P fluxus 24 2 (V / Hz) pozitív sorrendû 27D feszültségcsökkenés remanens 27R feszültségcsökkenés feszültségnövekedés zérus sorrendû 59N feszültség negatív sorrendû feszültségnövekedés frekvencianövekedés 81H frekvenciacsökkenés 81L termosztát / Buchholz (2) 26/63 v v v hômérsékletellenôrzés, - 38/49T v v v (16 RTD) (3) Az oszlopokban található számok a rendelkezésre független védelmi modulok darab számát jelzik b standard, v opciók. (1) Két beállításcsoporttal rendelkezô védelmi funkciók. (2) A paraméterezés, és a MES120 bemeneti / kimeneti bôvítômodulok beépítésének függvényében. (3) MET148-2 hômérsékletmérô bemeneti bôvítômodulokkal. Transzformátoros leágazás védelme differenciálvédelme: Sepam T87 Transzformátor differenciál: 87T b primer:. DE50126 DE50127 b primer: b szekunder: v. DE50128 b primer: v b szekunder: v. 35

5 Transzformátorvédelmi alkalmazások Transzformátoros betáplálás védelme b transzformátor túlterhelés- és zárlatvédelme; b transzformátor belsô védelme : termosztát / Buchholz (ANSI 26 / 63); b hômérsékletellenôrzés, - (ANSI 49T); Transzformátoros betáplálás védelme: Sepam T81 b szekunder:. b szekunder: v. DE50129 DE50130 Transzformátoros betáplálás differenciálvédelme: Sepam T87 Transzformátor differenciál: 87T b primer: b szekunder:. b primer: b szekunder: v. b primer: b szekunder: v. b primer: v b szekunder:. b primer: v b szekunder: v. DE50131 DE50132 DE50133 DE50134 DE

6 Transzformátorvédelmi alkalmazások Kiválasztási táblázat Védelem ANSI kód T81 T82 T87 fáziszárlati 50/ földzárlat / nagy 50N/51N érzékenységû földzárlat (1) megszakító 50BF beragadás negatív sorrend / aszimmetria gépek túlterhelésvédelme (1) 49RMS fékezéssel stabilizáló 64REF földzárlati differenciál kettôstekercselésû 87T 1 transzformátor differenciálvédelme irányított fáziszárlati 67 2 irányított földzárlati 67N/67NC 2 2 irányított hatásos-teljesítmény 32P fluxus 24 2 (V / Hz) pozitív sorrendû 27D feszültségcsökkenés remanens 27R feszültségcsökkenés feszültségnövekedés zérus sorrendû 59N feszültség negatív sorrendû feszültségnövekedés frekvencianövekedés 81H frekvenciacsökkenés 81L termosztát / Buchholz (2) 26/63 v v v hômérsékletellenôrzés, - 38/49T v v v (16 RTD) (3) Az oszlopokban található számok a rendelkezésre független védelmi modulok darab számát jelzik b standard, v opciók. (1) Két beállításcsoporttal rendelkezô védelmi funkciók. (2) A paraméterezés és a MES120 bemeneti / kimeneti bôvítômodulok beépítésének függvényében. (3) MET148-2 hômérsékletmérô bemeneti bôvítômodulokkal. DE50136 DE50137 Párhuzamos transzformátoros betáplálások védelme b transzformátor túlterhelés- és zárlatvédelme; b transzformátor belsô védelme: termosztát / Buchholz (ANSI 26 / 63); b hômérsékletellenôrzés, - (16 RTD); Párhuzamos transzformátoros betáplálások védelme: Sepam T82 b transzformátor irányított fáziszárlati túláramvédelme: 67; b transzformátor szekunder oldali földzárlatvédelme:, 59N. b transzformátor irányított fáziszárlati túláramvédelme: 67; b transzformátor szekunder oldali, irányított földzárlati túláram: 67N/67NC, 64REF. transzformátor differenciálvédelme: Sepam T87 b transzformátor differenciálvédelme: 87T b transzformátor szekunder oldali földzárlatvédelme:, 64REF. DE

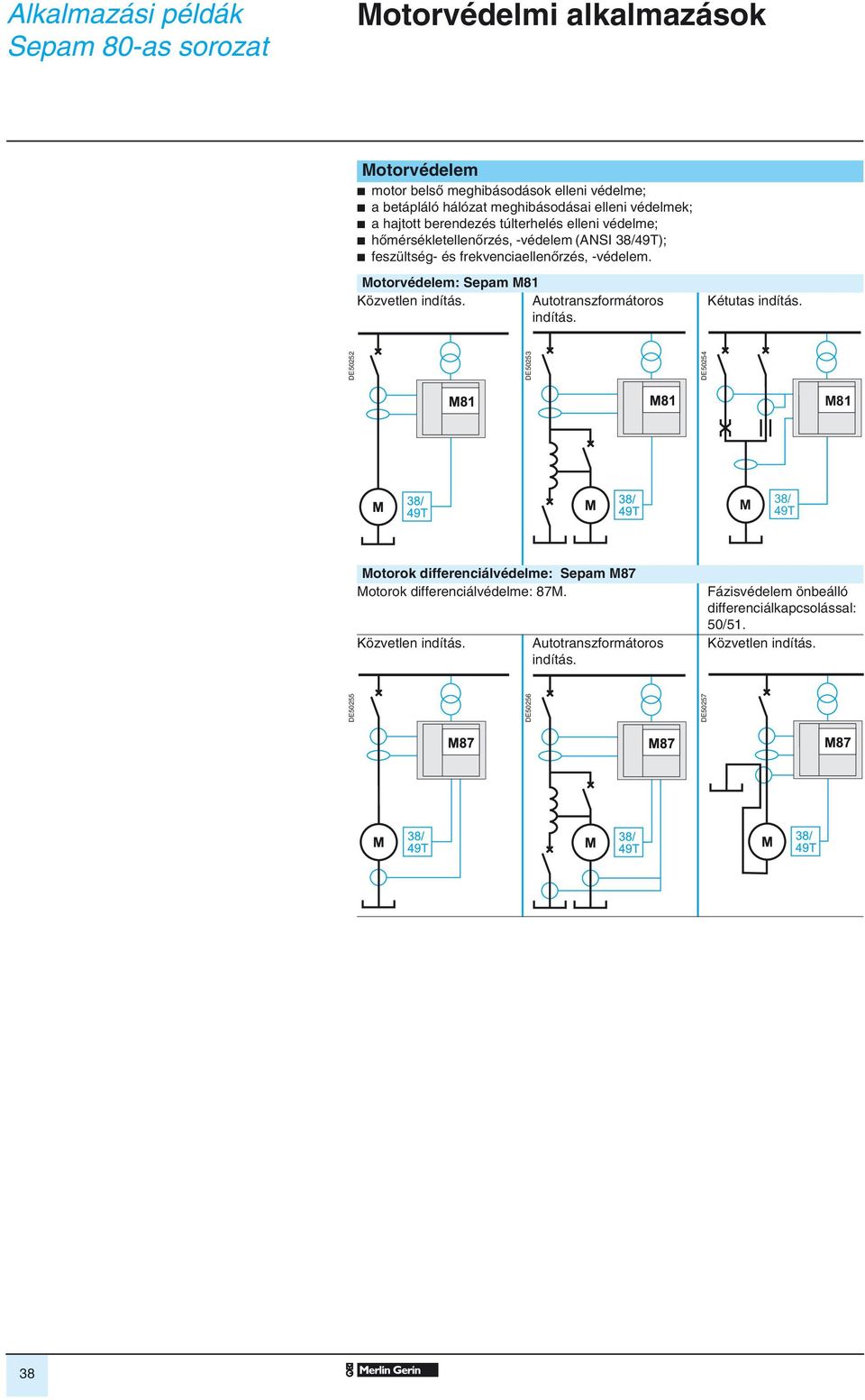

7 Motorvédelmi alkalmazások Motor b motor belsô meghibásodások elleni védelme; b a betápláló hálózat meghibásodásai elleni védelmek; b a hajtott berendezés túlterhelés elleni védelme; b hômérsékletellenôrzés, - (ANSI 38/49T); Motor: Sepam M81 Közvetlen indítás. Autotranszformátoros indítás. Kétutas indítás. DE50252 DE50253 DE50254 M81 M 38/ 49T Motorok differenciálvédelme: Sepam M87 Motorok differenciálvédelme: 87M. Közvetlen indítás. Autotranszformátoros indítás. Fázis önbeálló differenciálkapcsolással: 50/51. Közvetlen indítás. DE50255 DE50256 DE

8 Motor-transzformátor egységek védelme Kiválasztási táblázat Védelem ANSI kód M81 M87 M88 fáziszárlati 50/ földzárlat / nagy 50N/51N érzékenységû földzárlat (1) megszakító beragadás 50BF negatív sorrend / aszimmetria forgógépek 49RMS túlterhelésvédelme (1) kettôstekercselésû 87T 1 transzformátor differenciálvédelme forgógépek 87M 1 differenciálvédelme irányított földzárlati 67N/67NC irányított hatásos-teljesítmény 32P irányított meddôteljesítményfelvétel 32Q áramcsökkenési megszorult forgórész / túl 48/51LR hosszú indulási idô óránkénti indítások száma gerjesztéskimaradási (impedanciacsökkenési) ) pólusmegcsúszási 78PS fordulatszám-növekedési 12 v v v (2 beállítási pont) (2) fordulatszám-csökkenési 14 v v v (2 beállítási pont) (2) pozitív sorrendû 27D remanens 27R feszültségcsökkenés feszültségnövekedés zérus sorrendû 59N feszültség negatív sorrendû feszültségnövekedés frekvencianövekedési 81H frekvenciacsökkenési 81L termosztát / Buchholz (2) 26/63 v v hômérsékletellenôrzés, - 38/49T v v v (16 RTD) (3) Az oszlopokban található számok a rendelkezésre független védelmi modulok darab számát jelzik b standard, v opciók. (1) Két beállításcsoporttal rendelkezô védelmi funkciók. (2) A paraméterezés és a MES120 bemeneti / kimeneti bôvítômodulok beépítésének függvényében. (3) MET148-2 hômérsékletmérô bemeneti bôvítômodulokkal. Motor-transzformátor blokkok védelme b motor és transzformátor belsô meghibásodások elleni védelme; b a betáplálóhálózat meghibásodásai elleni védelmek; b a hajtott berendezés hibája elleni védelme; b transzformátor belsô védelme: termosztát / Buchholz (ANSI 26 / 63); b hômérsékletellenôrzés, - (ANSI 38/49T); Motor-transzformátor blokkok védelme: Sepam M81 b motor földzárlatvédelme: b motor földzárlatvédelme: 59N b transzformátor primer oldali b transzformátor primer oldali földzárlatvédelme:. földzárlatvédelme:. DE50258 Motor-transzformátor blokkok differenciálvédelme: Sepam M88 Motor-transzformátor egység differenciálvédelme: 87T. b motor földzárlatvédelme: b motor földzárlatvédelme: 59N b transzformátor primer oldali b transzformátor primer oldali földzárlatvédelme:. földzárlatvédelme:. DE50260 DE50259 DE

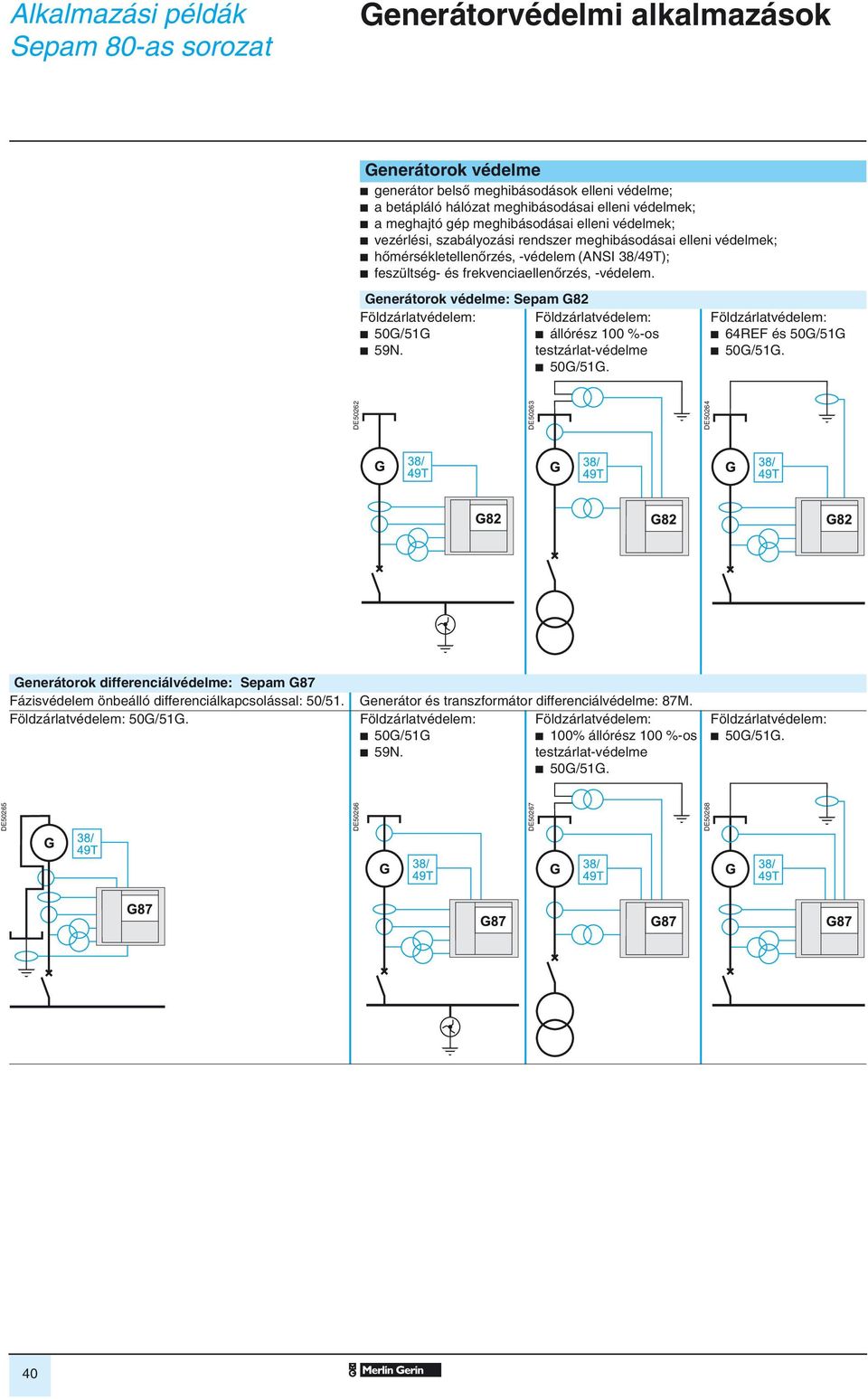

9 Generátorvédelmi alkalmazások Generátorok védelme b generátor belsô meghibásodások elleni védelme; b a betápláló hálózat meghibásodásai elleni védelmek; b a meghajtó gép meghibásodásai elleni védelmek; b vezérlési, szabályozási rendszer meghibásodásai elleni védelmek; b hômérsékletellenôrzés, - (ANSI 38/49T); Generátorok védelme: Sepam G82 b b állórész 100 %-os b 59N. testzárlat-védelme b. b 64REF és b. DE50262 DE50263 DE50264 Generátorok differenciálvédelme: Sepam G87 Fázis önbeálló differenciálkapcsolással: 50/51. Generátor és transzformátor differenciálvédelme: 87M.. b b 59N. b 100% állórész 100 %-os testzárlat-védelme b. b. DE50265 DE50266 DE50267 DE

10 Generátor-transzformátor blokk védelmi alkalmazások Kiválasztási táblázat Védelem ANSI kód G82 G87 G88 fáziszárlati 50/ földzárlat / nagy 50N/51N érzékenységû földzárlat (1) megszakító beragadás 50BF negatív sorrend / aszimmetria gépek termikus 49RMS túlterhelésvédelme (1) fékezéssel stabilizáló 64REF 2 2 földzárlati differenciál kettôstekercselésû 87T 1 transzformátor differenciálvédelme gépek differenciálvédelme 87M 1 irányított fáziszárlati 67 2 irányított földzárlati 67N/67NC irányított hatásos-teljesítmény 32P irányított meddôteljesítményfelvétel 32Q irányított hatásosteljesítménycsökkenési 37P 2 gerjesztéskimaradási (impedanciacsökkenési) pólusmegcsúszási 78PS fordulatszám-növekedési 12 v v v (2 beállítási pont) (2) fordulatszám-csökkenési 14 v v v (2 beállítási pont) (2) feszültségfüggô zárlati 50V/51V túláram impedanciacsökkenés 21B nem szándékos gerjesztés 50/ állórész 100 %-os testzárlat védelme mágnesesfluxussûrûségnövekedés (V / Hz) 27TN/64G G pozitív sorrendû 27D remanens 27R feszültségcsökkenés feszültségnövekedés zérus sorrendû 59N feszültség negatív sorrendû feszültségnövekedés frekvencianövekedési 81H frekvenciacsökkenési 81L termosztát / Buchholz (2) 26/63 v v hômérsékletellenôrzés, - 38/49T v v v (16 RTD) (3) Az oszlopokban található számok a rendelkezésre független védelmi modulok darab számát jelzik. b standard, v opciók. (1) Két beállításcsoporttal rendelkezô védelmi funkciók. (2) A paraméterezés és a MES120 bemeneti / kimeneti bôvítômodulok beépítésének függvényében. (3) MET148-2 hômérsékletmérô bemeneti bôvítômodulokkal. Generátor-transzformátor blokkok védelme b generátor és transzformátor belsô meghibásodások elleni védelme; b a betápláló hálózat meghibásodásai elleni védelmek; b a meghajtó gép meghibásodásai elleni védelmek; b vezérlési, szabályozási rendszer meghibásodásai elleni védelmek; b transzformátor belsô védelme: termosztát / Buchholz (ANSI 26 / 63); b hômérsékletellenôrzés, - (ANSI 38/49T); Generátor-transzformátor blokkok védelme: Sepam G82 b generátor földzárlatvédelme: b generátor földzárlatvédelme: állórész 100 %-os testzárlat-védelme 64G b transzformátor szekunder oldali b transzformátor szekunder oldali földzárlatvédelme: földzárlatvédelme: v v v 59N. v 59N. DE50269 Generátor-transzformátor blokkok differenciálvédelme: Sepam G88 Generátor-transzformátor blokkok differenciálvédelme: 87T. b generátor földzárlatvédelme: b generátor földzárlatvédelme: állórész 100 %-os testzárlat-védelme b transzformátor szekunder oldali b transzformátor szekunder oldali földzárlatvédelme: földzárlatvédelme: v v v 59N.. DE50271 DE50270 DE
