1 Másdik generációs szekunder reknstrukciós tapasztalatk a MAVIR ZRt. alállmásain Bsznay Zslt MVM OVIT Zrt. Siófk, június 3-4.

2 Tartalm Szekunder reknstrukcióban végrehajtandó feladatk Prjekt előkészítési szakasz Kiviteli szakasz Műszaki érdekességek Összegzés 2

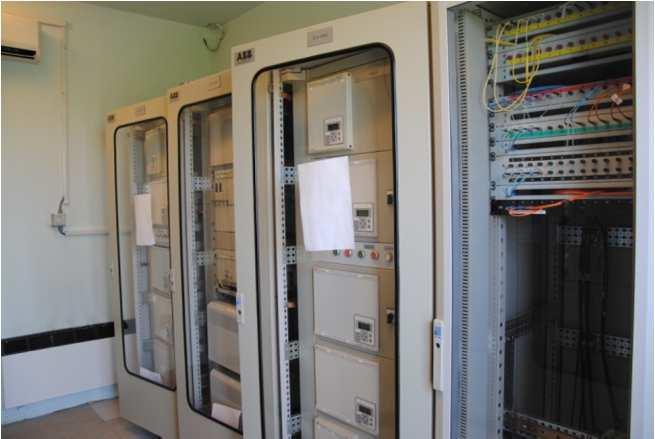

3 Végrehajtandó feladatk összefglalása távvezetékek és transzfrmátrk védelmi rendszerének felújítása, beleértve a védelmi adatgyűjtő rendszert és a védelmi jelátviteli készülékeket alállmásk irányítástechnikai rendszerének felújítása, beleértve a fejgépek és helyi adatmegjelenítőket transzfrmátrk mnitring rendszerének kialakítása mzaiktáblás szükségvezénylők és erősáramú reteszelések megszűntetése mzaiktáblás szükségvezénylők helyett intelligens LCD helyi kezelőfelület kialakítása egyenletrendszeren alapuló szftverretesz kialakítása, ami IEC61850 kmmunikáción alapul védelmi és irányítástechnikai szekrények maradnak belső szerelés és szekunder kábelezés a szükséges mértékben módsítható 3

4 Prjekt előkészítési szakasz Prjektek: 2014 Felsőzslca 400kV szekunder reknstrukció 2015 Hévíz, Tpnár 400/120kV, Ócsa 220/120kV kmplett szekunder reknstrukció Ajánlatkérés Ajánlat kidlgzása/ajánlat Szerződéskötés ajánlatkérés főbb irányelveket rögzítette, de részletes műszaki specifikációt nem tartalmaztt MAVIR alállmásk védelmi műszaki alapelvei váltztak többfrdulós egyeztetés MAVIR szakszlgálatával rendszerkialakítás és készülék specifikáció céljából előzetes ütemterv és feszmentesítési terv készítése szállítási, teljesítési határidők meghatárzása műszaki és áregyeztetések leflytatása igazgatósági előterjesztések elkészítése mindkét félnél (MAVIR, MVM OVIT) műszaki specifikációk összeállítása helyszíni felmérés minden érintett alállmásn pénzügyi és műszaki ütemezés összehanglása szerződéskötés 4

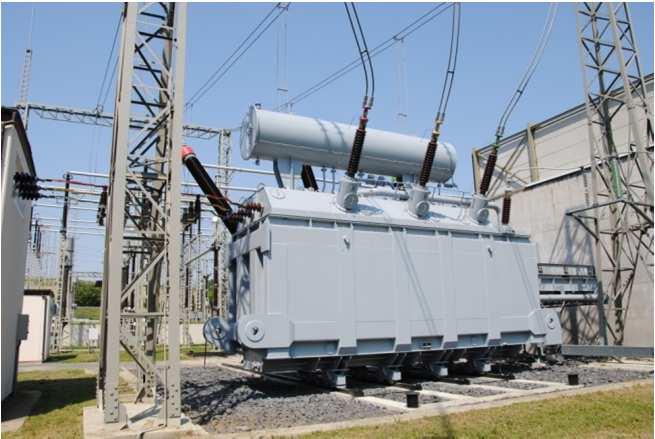

5 Kiviteli szakasz Szekunder reknstrukcióban érintett főbb technlógiák Védelemtechnika Irányítástechnika Transzfrmátr 400kV-s gyűjtősín-, és megszakítóberagadás védelmi rendszer 400kV-s távvezetékek védelme és autmatikája 400kV-s távvezetékek védelmi jelátvitele Alállmási közös részek irányítástechnikája 400kV-s távvezetékek irányítástechnikája Transzfrmátrk 400/120kV,200/120kV irányítástechnikája 400/120kV-s,200/120kVs transzfrmátrk mnitring rendszere 400/120kV-s,200/120kVs transzfrmátrk hűtésautmatikája Transzfrmátrk 400/120kV, 200/120kV védelme és autmatikája 120kV-s gyűjtősín-, és megszakítóberagadás védelmi rendszer 120kV-s távvezetékek irányítástechnikája XGRAM ZEUS, KKEK és TKKEK megjelenítők 120kV-s távvezetékek védelme és autmatikája Védelmi adatgyűjtő és védelmes munkahely 5

6 Kiviteli szakasz tapasztalatai Tervezés Kivitelezés Üzembe helyezés Részletes ütem-, és feszmentesítési terv készítése alállmásk védelem-, irányítástechnikai rendszerterveinek elkészítése Bntási tervek készítése Kiviteli (szekunder, hírközlési, ptikai) tervek készítése ütemezetten Feszmentesítés, leválasztás MAVIR üzemviteli személyzet által Bntási munkák ütemezetten Építési, szerelési munkák ütemezetten Szekunder körök ellenőrzése Védelmi-, irányítástechnikai jelzés, működtetés próbák Jelátviteli próbák Védelmi-, irányítástechnikai jelzés adatk ellenőrzése, védelmes munkahely és irányítástechnika rendszerben Védelmi knfigurációk Megrendelői követelmények, adatszlgáltatás Előzetes knfigurációk elkészítése, házn belüli tesztek Knfigurációk gyártóművi bemutatása, közös tesztek elvégzése Nem egyértelmű működések tisztázhatóak labr körülmények között Knfigurációk végleges tesztje alállmási körülmények között Üzemi tapasztalatk alapján visszamenőleges krrekciók Verzió követés 6

7 Műszaki érdekességek Új tervfgalm, Alállmás Rendszerkmmunikációs Hálózati terv Védelem-, irányítástechnika adatgyűjtés külön IEC61850 hálózatn Nagy gyűrűs Ethernet kialakításról áttérés az előnyösebb reléházi gyűrűs kialakításra Duplikált prttal rendelkező IED-k egyenként csatlakztatva a rendszer hálózati elemeihez TRF mnitring rendszer az IEC61850-es irányítástechnika hálózatba bevnva 7

8 Összegzés Műszaki feladatk kezelése mellett egyéb prjekt feladatk ellátása Védelmi alapelvek módsítása esetén szükséges, a védelmi követelmények pnts rögzítése Üzemi tapasztalatk alapján visszacsatlás és krrekció lehetőségének biztsítása Típus feladatk (mezők) közül az elsőre lehetőleg hsszabb feszmentesítési idő Kmplex rendszerek bővebb szaktudást igényelnek 8
