1 A befektetői elvárások gyakorlati megoldásai Kisigmánd Ibedrola szélpark alállomási bővítése Siófok, szeptember 17. GA Magyarország Kft., Papp László

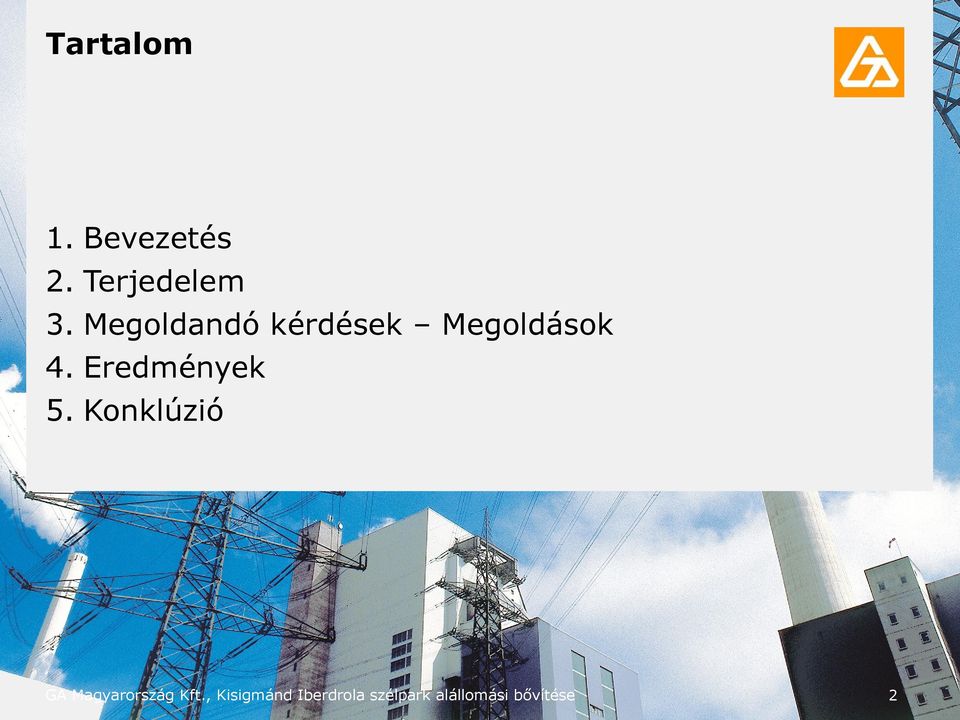

2 Tartalom 1. Bevezetés 2. Terjedelem 3. Megoldandó kérdések Megoldások 4. Eredmények 5. Konklúzió GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése 2

3 Tartalom 1. Bevezetés 2. Terjedelem 3. Megoldandó kérdések Megoldások 4. Eredmények 5. Konklúzió GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése 3

4 Bevezetés Ibedrola rövid bemutatása Spanyol energiaipari vállalat Villamos energia termelés, átvitel, elosztás és kereskedelem Fővállalkozás (átviteli és főelosztó hálózat, erőművek) Gázhálózatok (UK, I, USA) Nukleáris, fosszilis, szénhidrogén, víz és szél alapú energiatermelés A villamos energia iparban tagja a TOP10nek A szélenergia termelésben TOP1 (Iberdrola Renovables) Jelenlét 40 országban, 4 kontinensen ,2 M árbevétel (2009), alkalmazott, 28 millió fogyasztó Európa, LatinAmerika, USA MW létesített kapacitás, GWh energiatermelés (15% a szélenergiából jön) MW szélerőmű létesített kapacitás GWh energia elosztása Céljuk a legnagyobb villamosenergiaipari vállalattá válni >65 billió árbevétel A növekedés egyik nagy motorja a megújuló energia > Iberdrola Renovables GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember 17. 4

országban, 4 kontinensen 25.196,2 M árbevétel (2009), 33.000 alkalmazott, 28 millió fogyasztó Európa, LatinAmerika, USA 43.600 MW létesített kapacitás, 143.

5 Bevezetés A projektben résztvevők bemutatása II Ibedrola group Ibedrola Renovables Ibedrola Ingeniería y Construcción Beszállítók GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember 17. 5

y Construcción Beszállítók GA Magyarország Kft.

6 Tartalom 1. Bevezetés 2. Terjedelem 3. Megoldandó kérdések Megoldások 4. Eredmények 5. Konklúzió GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése 6

7 Terjedelem Elvárások 1. Tervezett kivitelezési határidő lerövidülése Szerződés szerint 6 hónap Iberdrola alállomásban 4 hónap E.ON alállomásban 2,5 hónap Meglévő 48 MW szélpark üzemszünetének minimuma Terjedelem folyamatos bővülése határidő változás nélkül GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember 17. 7

8 Terjedelem Iberdrola állomás Villamos technológia Szekunder bővítés KÖF berendezések Térvilágítás Üzembehelyezés Kültéri építészet Transzformátor szállító út Kerítések 2 db 50 mes támfal Szakaszoló beépítés Két új transzformátor mező Építészet Villamos technológia GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember 17. 8

50 mes támfal Szakaszoló beépítés Két új transzformátor mező Építészet Villamos

9 Terjedelem E.ON állomás meglévő állapot GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember 17. 9

10 Terjedelem E.ON állomás Alapterjedelem Két távvezetéki mező kiépítése Mélyépítés Primer szerelés Szekunder szerelés GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

11 Az Iberdrola 3 mezőjének kiépítési helyén megoldást kellett találni a gyűjtősín tovább építésére. A meglévő E04E06 mező átépítése.

12 Terjedelem E.ON állomás Bővülés I. Két távvezetéki mező kiépítése Mélyépítés Primer szerelés Szekunder szerelés 3 mező két gyűjtősínes csősínesítés GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

Szekunder szerelés 3 mező két gyűjtősínes csősínesítés GA

13 Meglévő állapot az E04E06 mezőben az átépítés előtt.

14 Terjedelem E.ON állomás Bővülés II. Két távvezetéki mező kiépítése Mélyépítés Primer szerelés Szekunder szerelés 3 mező két gyűjtősínes csősínesítés 132 kvos provizór NAF kábel GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

szerelés 3 mező két gyűjtősínes csősínesítés 132 kvos provizór NAF

15 Az erőmű folyamatos üzemének biztosítása. Provizór 132 kvos kábel fektetése a E01E08 mező között.

16 Terjedelem E.ON állomás Bővülés III. Két távvezetéki mező kiépítése Mélyépítés Primer szerelés Szekunder szerelés 3 mező két gyűjtősínes csősínesítés 132 kvos provizór NAF kábel Két távvezetéki mező tartószerkezetének és sodronyozásának átépítése GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

két gyűjtősínes csősínesítés 132 kvos provizór NAF kábel Két távvezetéki mező

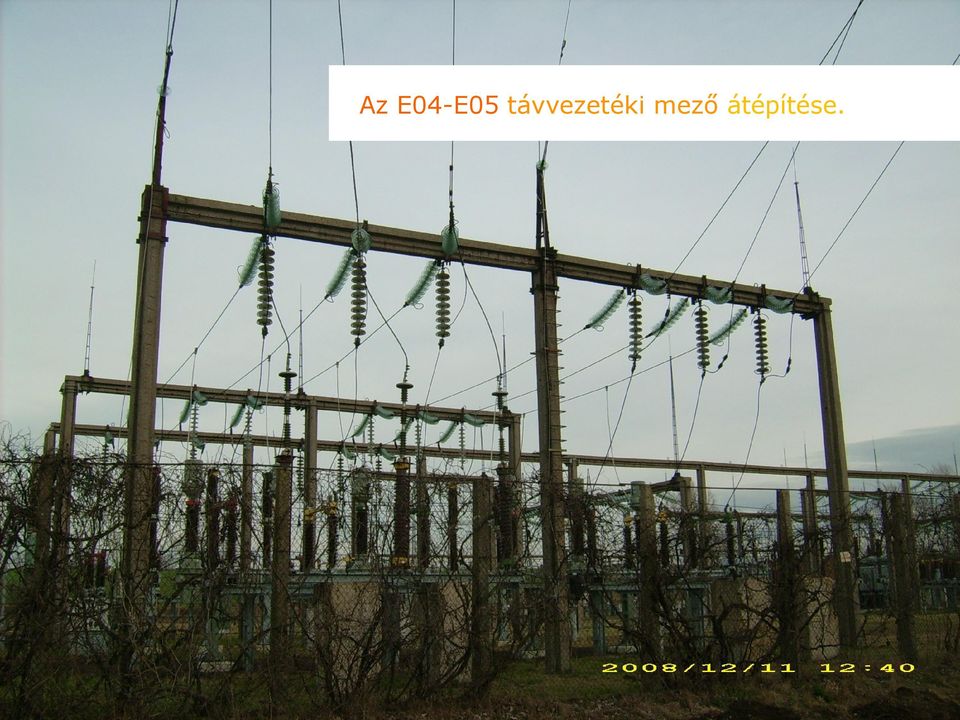

17 Az E04E05 távvezetéki mező átépítése.

18 Terjedelem E.ON állomás Bővülés IV. Két távvezetéki mező kiépítése Mélyépítés Primer szerelés Szekunder szerelés 3 mező két gyűjtősínes csősínesítés Két gyűjtősín szakaszoló beépítése 132 kvos provizór NAF kábel Két távvezetéki mező tartószerkezetének és sodronyozásának átépítése GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

gyűjtősínes csősínesítés Két gyűjtősín szakaszoló beépítése 132 kvos provizór NAF kábel Két

19 Az E06 mezőben gyűjtősín szakaszolók beépítése.

20 Tartalom 1. Bevezetés 2. Terjedelem 3. Megoldandó kérdések Megoldások 4. Eredmények 5. Konklúzió GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése 20

21 Megoldandó kérdések Megoldások Kiemelt feladatok 1. Munkaterület biztosítása, munkabiztonság, projektlogisztika kvos provizór kábel 3. Mélyépítés GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

22 Megoldandó kérdések Megoldások Munkaterület GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

23 Megoldandó kérdések Megoldások 132 kvos provizór kábel GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

24 Megoldandó kérdések Megoldások Mélyépítés készülék és portál alapok Új portál alapok Meglévő portál alapok Új készülék alapok Új támszigetelő alapok GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

25 Megoldandó kérdések Megoldások Mélyépítés készülék és portál alapok Az új portál alapoknál és a lángvédő falnál > félig előre gyártott alap, kehely alappal A meglévő portál Új készülék és alapok támszigetelő alapok használatánál > > előre gyártott meglévő alap alaptestek felhasználása tőcsavarok befúrásával GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

26 Meglévő Ibedrola E01 mezőben szakaszoló beépítése.

27 Tartalom 1. Bevezetés 2. Terjedelem 3. Megoldandó kérdések Megoldások 4. Eredmények 5. Konklúzió GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése 27

28 Eredmények 1. Munkaterület átadás Ibedrola alállomásban E.ON alállomásban Üzembe helyezés 3as transzformátor 2es transzformátor Üzemszünet a meglévő alállomásra Eredetileg Terv a 132 kvos provizór kábellel Tény én 55 munkanap 80 óra 47 óra GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

30 Tartalom 1. Bevezetés 2. Terjedelem 3. Megoldandó kérdések Megoldások 4. Eredmények 5. Konklúzió GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése 30

31 Konklúzió 1. Komplex ellentmondó helyzetekben Meglévő tapasztalatok Új megoldások Legolcsóbb megoldás kontra gazdaságosság Együttműködés Támogatás A sikeres projekt garantált GA Magyarország Kft., Kisigmánd Iberdrola szélpark alállomási bővítése, szeptember

32 Köszönöm a figyelmet. Papp László, Telefon papp.laszlo@ga.hu GA Magyarország Kft., Kisigmánd Ibedrola szélpark alállomási bővítése, szeptember
