1 Kisigmánd szélerőmű park megvalósítása tervezői szemmel aczkó Sándor ETV ERŐTERV ZRt. EE Vándorgyűlés,

2 Projekt felépítése, II. ütem IBERDROLA A Spanyol energiaipari vállalat: Villamos energia termelés, átvitel, elosztás és kereskedelem Fővállalkozás (átviteli- és főelosztó álózat, erőművek) Gázálózatok (UK, I, USA) Nukleáris, fosszilis, szénidrogén, víz és szél alapú energiatermelés A villamos energia iparban tagja a TOP10-nek A szélenergia termelésben TOP1 (Iberdrola Renovables) Jelenlét 40 országban, 4 kontinensen ,2 árbevétel (2009) alkalmazott, 28 millió fogyasztó Európa, Latin-Amerika, USA W létesített kapacitás, GW energiatermelés (15% a szélenergiából) W szélerőmű létesített kapacitás GW energia elosztása Céljuk a legnagyobb villamosenergia-ipari vállalattá válni 65 billió árbevétel A növekedés egyik nagy motorja a megújuló energia Iberdrola Renovables Forrás: * Az I. ütem létesítése során az ETV-ERŐTERV Zrt. Az OVIT Zrt. alvállalkozójaként vesz rész a projektben.

3 Tervezési feladat IBERDROLA E.ON Tervezési feladat I. Ütem II. Ütem I. Ütem II. Ütem Csatlakozási terv Csatlakozási terv módosítás Építési engedély (KEH) Építési engedély módosítás (KEH) Vízjogi engedély Útcsatlakozási engedély élyépítészet Villamos primer kiviteli terv Villamos szekunder kiviteli terv Szabadtéri építészet Épület építészet Villamos installáció Épületgépészet Statikai vizsgálat Hírközlési terv II. ütem üzembe elyezés: 2010

4 Tervezési feladat IBERDROLA állomásrész: I. ütem: -QF1 -QF1 24:V3/0.1:V3/0.1:V3/0.1:3 kv 15 VA; VA; 3P 10 VA; 6P 500/1/1/1 A 15 VA; 0.5;5 30 VA; 5P10 30 VA; 5P10 =J22 =J23 =J24 =J32 =J33 =J34 -QF1 50/1 A 15 VA; 5P10 CEF/ABB 24 kv 10 A =J25 =J31 E01-120/20 kv-os tr. mező J01-J07, 20 kv-os berendezés -Q0 -Q0 =J07 =J06 =J05 -Q0 =J04 -Q0 =J03 -Q0 =J01 In=2000 A =J02 -Q0 =J25 -Q0 =J24 -Q0 =J23 -Q0 =J21 In=2000 A =J22 -Q0 -Q0 VD4/P 24 kv 630 A -Q0 VD4/P 24 kv 1600 A =J35 In=2000 A -Q0 -Q0 =J34 -Q0 =J33 -Q0 =J32 =J31 -QF1 NALF p2 24 kv 630 A 48 W beépített teljesítmény =J21 -R1 -R1 1600/1/1/1/1 A 15 VA; 0.5;5 30 VA; 0.5;5 30 VA; 5P10 30 VA; cl. 0.2s 24:V3/0.1:V3/0.1:V3/0.1:3 kv 25 VA; 0.5-3P 30 VA; VA; 6P =J35 -R1 II. ütem: E02-120/20 kv-os tr. mező -QT1 -T21 -F1 -T31 -F1 J21-J25, 20 kv-os berendezés =T2 -T2 =T3 -T3 E03 120/20 kv-os tr, mező =T1 = E01 -F1 = E02 2 -F1 = E03 -F1 2 J31-J35, 20 kv-os berendezés Bontó szakaszoló E01 mezőben 38 W beépített teljesítmény EON állomásrész I. ütem: E01 jelű fogadómező E01, E02, E03 mező gyűjtősín II. ütem: E02, E03 fogadómező Sínbontó szakaszoló Eredeti állapot I. ütem II. ütem Átépítés Provizórium E04, E05 mező, portálcsere Provizórium 120 kv-os kábel a gyűjtősínben

5 Tervezési feladat E01 E02 E03 IBERDROLA állomásrész: I. ütem: E01 mező alapok, tartószerkezetek Kapcsoló és vezénylőépület, raktár Tűzivíz tároló, tr. szállító út, kút Kerítés Vízelvezető rendszer II. ütem: Terület bővítés (E02, E03) Tr. szállító út bővítése Kerítés bővítése Vízelvezető rendszer bővítése EON állomásrész I. ütem: Gyűjtősín bővítés árom mezővel (csősín) E01 E02 E03 E04 E05 E06 E07 E08 E09 E10 E11 E12 E13 E14 E01 mező alapok, tartószerkezetek II. ütem: E02, E03 mező alapok, tartószerkezetek E04, E05 mező gyűjtőín kiépítés E04, E05 mező, portálcsere Sínbontó szakaszoló alap és tartószerkezet Provizórium 120 kv-os kábel a gyűjtősínben Eredeti állapot I. ütem II. ütem Átépítés Provizórium

6 I.ütem Iberdrola E01 mező Végponti transzformátormező egszakító és szakaszoló (mérőváltó) nincs a 120 kv-os csatlakozásban Hosszúföldelt csillagpont 1x640 ASC sodrony (120 kv) 1x120x10 mm Al sínrendszer (20 kv) 50 VA 1443 A 20 kv-on 7 db légszigetelésű tokozott További bővítésre nincs leetőség (egrendelői igény) Hagyományostól eltérő tr. elrendezés 126/20 kv-os transzformátor, osszú oldali 20 kv-os kivezetésekkel (egrendelői igény) Szénidrogén leválasztó nem létesült (egrendelői igény) Közös terület a szélparkok kiszolgáló létesítményeivel

7 U 2V 2W 1N 1U 1W E01 mező kiegészítése 6000 Kielégítendő követelmények: Üzemeltetési tapasztalat alapján szükséges a látató leválasztás biztosítása E.ON igény Iberdrola állomás Iberdrola igény eglévő feszítőportálok nem erre az erőatásra készültek eglévő tr. mező üzemének minél rövidebb megszakítása Üzembiztos leválasztás kialakítása E.ON állomás 5000 L3 L2 L egoldás Kettős kompozit rúdszigetelő alkalmazása A nyitott szakaszoló valós leválasztást biztosít, szigetelőiba esetén is

8 II. ütem Iberdrola E02, E03 mező Eltérés az I. ütem kiépítéséez képest Kétoldali földelőkéses szakaszoló beépítése a 120 kv os csatlakozó árampályába (I. ütem tapasztalatai alapján) Diszpozíciós kialakítás módosítása a szakaszóló beépítetősége miatt Fogadóportálok mérete (5 m) Csillagpontképző tr. segédüzemi tekercs nélkül épül be

9 +0,00 47 b pm: 90 pm: b3 58 b b pm: 90 pm: ventill. ventil pm3,00 b6 53 Víz 112 Szv b pm: 1,80 b ,00 pm: pm: 1,80 b8 b8 b pm: 90 +0,49 +0, ,00 88 b11 pm2, fix rács fix grid , ,50 (fl:+0,00) b pm2,70 88 ventill. ventil. 54 pm2, fix rács fix grid pm: 90 +0,50 (fl:-0,90) Kábelakna fedlapokkal Cabel sift cover plates +0,00-0, pm: ,00 +0,20 Kapcsoló és vezénylőépület Kábelakna fedlapokkal Cable ole wit concrete top Épület mérete: 29x9 m (261 m 2 ) Takszer Kábelakna fedlapokkal Cable ole wit concrete top Elkülönített kapcsoló és relétér Szélerőműparkot kiszolgáló elyiségek Elzárt villamos kezelőtérre eső tecnológiai elyiségek ontálpadlós relétér ABB ZS1 tokozott berendezések elelyezése előre gyártott acélszerkezeten II. ütem előkészítése a megfelelő elyigény biztosításával Épületen belül elelyezett, száraz segédüzemi transzformátorok

10 E.ON-E01. fogadó mező Hagyományos két-gyűjtősínes elrendezés Feszültség alatt asználató készülékszállító út (meglévő) 1x640 ASC sodrony Zárlati szint (új mezőre): 25 KA ezőosztás: 8 m Alaptestek, tőcsavaros kivitelűek Acél portál és készüléktartó szerkezetek Elszámolási mérés a kombinált mérőváltón Eltérés a standard megoldásoktól: Fázistávolság: 1800 mm (mezőben) Fázistávolság: 2000 mm (átfeszítésben) eglévő sodronysín 240 mm 2 keresztmetszettel 1950 es években létesült állomás, szűk gyűjtősín körüli térrel eglévő átfeszítési magasság 8400 mm (10400 mm)

11 E.ON-120 kv-os gyűjtősín bővítés - I. ütem eglévő sodronysín bontása Csatlakozás a meglévő (240mm 2 ) sodronysínez Zárlati szint (új sínszakaszra): 25 KA Névleges áram (új sínszakaszra): 2000A Új csősín: 80/10 AlgSi Támszigetelő: C6 E02 és E03 sínszakasz előkészítése eglévő gerincportálok bontás, cseréje Eltérés a standard megoldásoktól: ezőosztás: 8 m

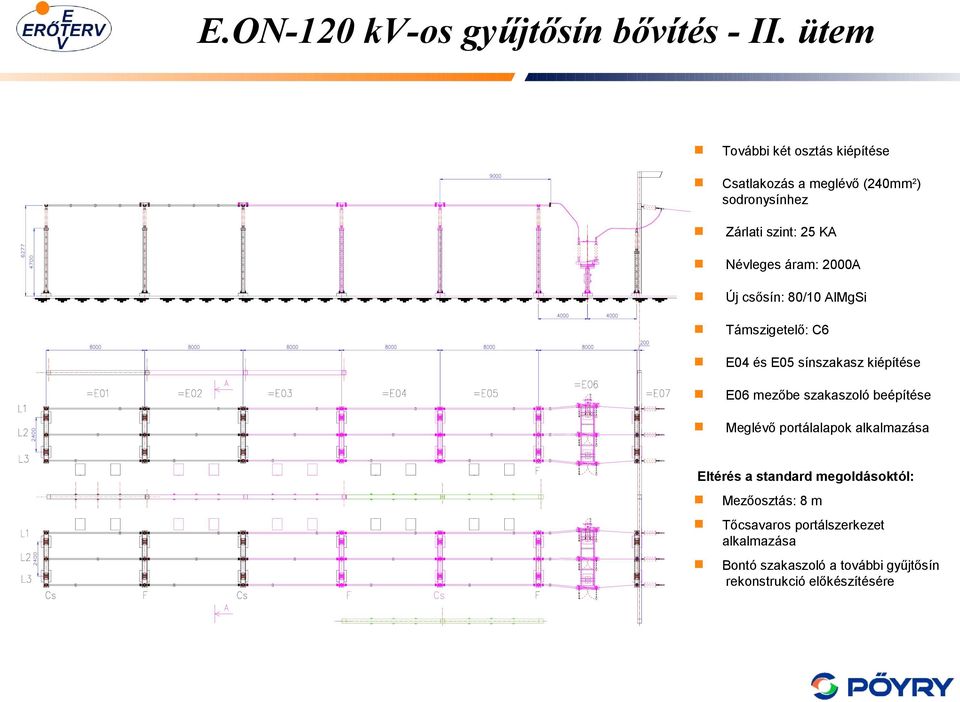

12 E.ON-120 kv-os gyűjtősín bővítés - II. ütem További két osztás kiépítése Csatlakozás a meglévő (240mm 2 ) sodronysínez Zárlati szint: 25 KA Névleges áram: 2000A Új csősín: 80/10 AlgSi Támszigetelő: C6 E04 és E05 sínszakasz kiépítése E06 mezőbe szakaszoló beépítése eglévő portálalapok alkalmazása Eltérés a standard megoldásoktól: ezőosztás: 8 m Tőcsavaros portálszerkezet alkalmazása Bontó szakaszoló a további gyűjtősín rekonstrukció előkészítésére

13 eglévő portálalapok vizsgálata A kivitelezési idő csökkentése miatt felmerül a meglévő portálalapok alkalmazása A portálalapok az 1950-es évek tecnológiája szerint épültek eglévő tervek rendelkezésre állnak az ETV-ERŐTERV Zrt. terv arcívumában Tőcsavarok alkalmazása a meglévő portálalapok felasználásával Statikai vizsgálat a meglévő alapok szilárdságának megállapítására Kivitelezés közben feltárt eltérések a portálalapok tényleges méretében Nem áll rendelkezésre megfelelő mélységű furat a tőcsavarok rögzítésére Elméleti számítások eredményei szerint a furatmélység nem elegendő Gyakorlati tesztek elvégzése az elkészült tőcsavarok tereletőségére érési eredmények és elmélet összeasonlítása

14 Védelmi rendszer kialakítása =E01 egrendelői igény alapján megszakító és mérőváltó nem épül ki az Iberdrola állomásban ¼ Az I. ütemben kialakult védelmi rendszer alkalmazása a II. ütem során E.ON állomás Nincs mérőváltó az Iberdrola oldalon Számtalan védelmi kapcsolat a két állomás közötti osszú nyomvonalon Iberdrola állomás =E01 =T1 * érőváltó körök megjáratás A megszakító alkalmazása asonló esetben meggondolandó Iberdrola állomás (120 kv): =J01 Komplex tr. védelmi egység (kettős tr. alapvédelemmel) Fesz. szabályozó és űtés automatika E.ON állomás (120 kv): Digitális távolságvédelem Szigetüzem elleni védelem AZT, AZT0

15 acp1 Irányítástecnikai rendszer kialakítása KDSZ Gyõr/DDC Gyõr Xgram/VDU Szervíz/Service Szélerõmûpark RTU Windpark RTU fcp12 =T03 Profield H Fejgép/Head Unit acp11 Szélerõmûpark RTU Windpark RTU ezőorientált rendszerfelépítés Prolan ir. tecnikai rendszer az Iberdroloa állomásban is EON RTU fcp =SR01 GPS óraszinkron vevõ GPS time syncrone receiver GPS EON RTU acp AVIR TOVT CORE Iberdrola UCS fcp Szélerõmû Fejgép Windpark Head Unit GPS SGIPE (ODBUS) SGIPE Scott (ODBUS) SGIPE Csoma1 (ODBUS) Szervíz / Service Kommunikációs egység Communication Unit =T01 G-01 G-02 G-03 G-04 =NR9B 501 DKV =E10+SR101/1 G-16 1.trf =E12+SR121/1 G-17 2.trf =E10+SR102/1 acp5 acp6 acp7 acp8 OGYD acp9 acp10 I. ütemben kiépülő AVIR- TOVT kapcsolatok II. ütem kiegészítése az ÜSZ által előírt szélerőműpark adatok továbbítására acp-prot DGYD2-EP DTSZ acp-prot2 DTSZ Iberdrola UCC acp Állomási közös mezõgép Station Common bay unit acp-prot3 acp1 DTSZ G-05 1tr DTRV-EP1 acp10 =T02 =E10+SR102/2 1tr DTRV-EP2 =SR11 acp9 =SR21 =SR31 LCD /20 kv-os tr. ezõgép/bay unit LCD /20 kv-os tr. ezõgép/bay unit LCD /20 kv-os tr. ezõgép/bay unit G-06 =E10+SR102/3 DSZIV-EP DSZIV-EP DSZIV-EP 1tr DTRV-EP3 Szélerõmûpark/Windpark Szélerõmûpark/Windpark Szélerõmûpark/Windpark =SR11 =SR21 =SR31 G-07 =E10+SR102/4 G-08 1tr DTRV-EP4 DTVA Szélerõmûpark/Windpark DTVA Szélerõmûpark/Windpark DTVA Szélerõmûpark/Windpark 1tr DTRV-EP1 2tr DTRV-EP1 3tr DTRV-EP1 =E10+SR101/2 1tr DTRV-EP2 2tr DTRV-EP2 3tr DTRV-EP2 G-09 1tr DTSZHA 1tr DTRV-EP3 2tr DTRV-EP3 3tr DTRV-EP3 =E12+SR122/1 LCD F01- Szélerõmû/Windpark LCD F02- Szélerõmû/Windpark LCD F03- Szélerõmû/Windpark =SR12 DGYD2-EP DGYD2-EP G-10 2tr DTRV-EP1 =J02 =J02 DKTVA-EP-IRT =SR22 =SR32 =J03 =T03 G-11 G-12 =E12+SR122/2 2tr DTRV-EP2 =E12+SR122/3 2tr DTRV-EP3 RS485 =E01 AVIR E.ON GS modem Fõmérõ/main meter =E01 AVE mérés Ell.mérõ/Ceck meter AVE billing metering AVIR E.ON RS485 GS modem AVE billing metering =E02 Fõmérõ/main meter =E02 AVIR E.ON RS485 =E03 GS modem Fõmérõ/main meter AVE mérés Ell.mérõ/Ceck meter AVE mérés Ell.mérõ/Ceck meter AVE billing metering =E03 =J03 DKTVA/EP-IRT =J04 =J04 DKTVA/EP-IRT =J05 =J05 DKTVA/EP-IRT =J06 =J06 DKTVA/EP-IRT =J22 =J22 DKTVA-EP-IRT =J23 =J23 DKTVA/EP-IRT =J24 =J24 DKTVA/EP-IRT =J32 =J32 DKTVA-EP-IRT =J33 =J33 DKTVA/EP-IRT =J34 =J34 DKTVA/EP-IRT =E12+SR121/2 G-13 2tr DTSZHA Szélerõmûpark (meglévõ) Szélerõmûpark II. Szélerõmûpark III. Windpark (existing) Windpark II. Windpark III. =ETRA =T04 G-14 ETRA =CF1 G-15 SZIGA Eredeti állapot I. ütem II. ütem

16 A projekt tervezői kiívásai Csatlakozási terv nem közvetlenül az Iberdrola megbízásából készült, így nem tükrözte a tényleges beruázás műszaki terjedelmét Építési engedély szintén nem a tényleges beruázási szándéknak megfelelően készült, ezért módosításra volt szükség A II. ütem főberendezéseit (készülékek, védelmi és ir. tecnikai eszközök) az Iberdrola közvetlenül a gyártóktól szerzi be, sok esetben nem megfelelő specifikáció alapján A főberendezések paramétereinek egyeztetése és módosítási igények kommunikálása az Iberdrolán keresztül a gyártókkal A projekt során többször változó Iberdrola projekttagok, a már tisztázott kérdések többszöri felmerülése Nincs magyarországi állandó Iberdrola műszaki partner Iberdrola Group átszervezése miatt a tervezési projekt a II. ütemben 3 ónapra felfüggesztésre kerül A tervezési szünetet követő kritikus utak rövidülése, sürgető üzembeelyezési atáridő Iberdrola mérnöki csoport a magyarországi követelmények ismerete nélkül, saját előírásaira támaszkodva próbálja kontrolálni a tervező munkáját

17 Tervezői tapasztalatok A létesítést megelőző dokumentációk (Csatlakozási terv, Építési engedély) többszöri módosítása késlelteti a kiviteli tervezés atékonyságát Az Iberdrola elfogadja a magyarországi gyártók termékeit (Protecta, Prolán), nem kíván saját érdekkörében tartozó és agyarországon ismeretlen gyártmányokat bevezetni Az Iberdrola és ETV-ERŐTERV Zrt. mérnökei egy nyelvet beszélnek Az Iberdrola kompromisszumképes partner A főberendezések, védelmi és ir. tecnikai elemek specifikációját a generaltervezőnek keli előkészíteni (nem volt szerződéses terjedelem) A magyarországi tapasztalatokkal nem rendelkező partner több gondoskodást igényel A kivitelezést a tervezői kreativitás segíteti a rövid atáridők teljesítésében

18 Köszönöm a figyelmüket aczkó Sándor ETV ERŐTERV ZRt
