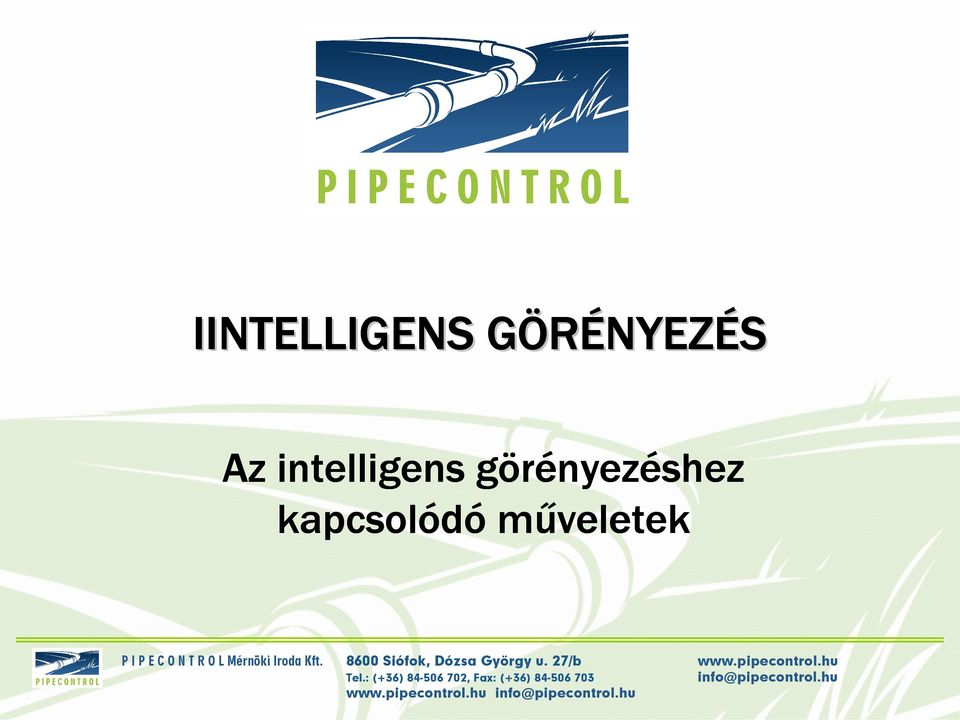

1 IINTELLIGENS GÖRÉNYEZ G NYEZÉS Az intelligens görényez nyezéshez kapcsolódó műveletek P I P E C O N T R O L Mérnöki Iroda Kft Siófok, Dózsa György u. 27/b Tel.: (+36) , Fax: (+36) info@pipecontrol.hu info@pipecontrol.hu

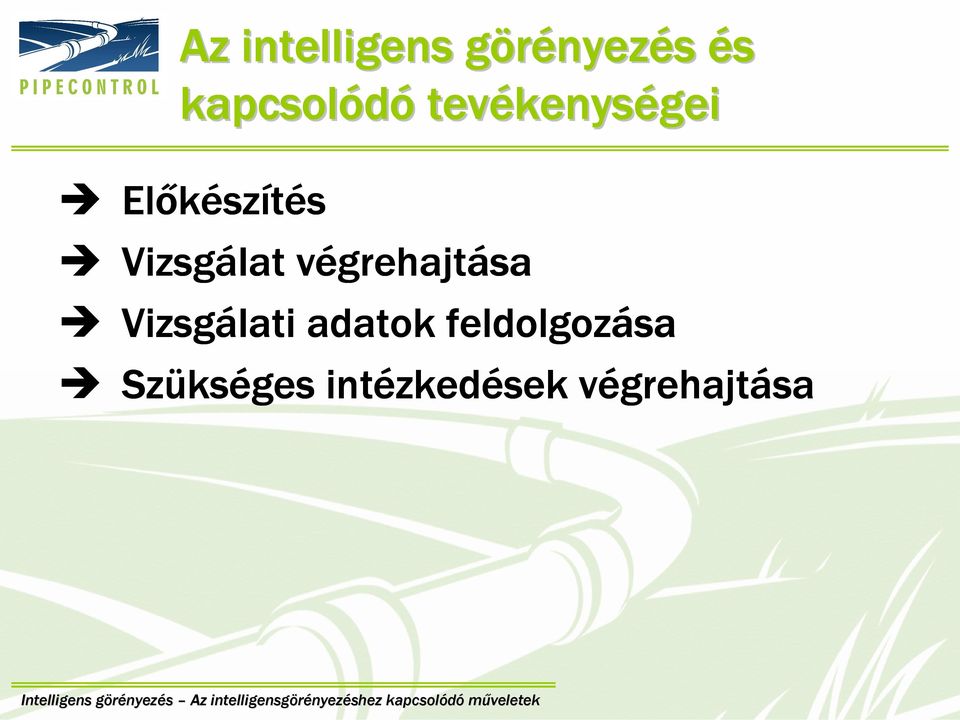

2 Az intelligens görényez g nyezés és kapcsolódó tevékenys kenységei Előkész szítés Vizsgálat végrehajt grehajtása Vizsgálati adatok feldolgozása Szüks kséges intézked zkedések végrehajt grehajtása

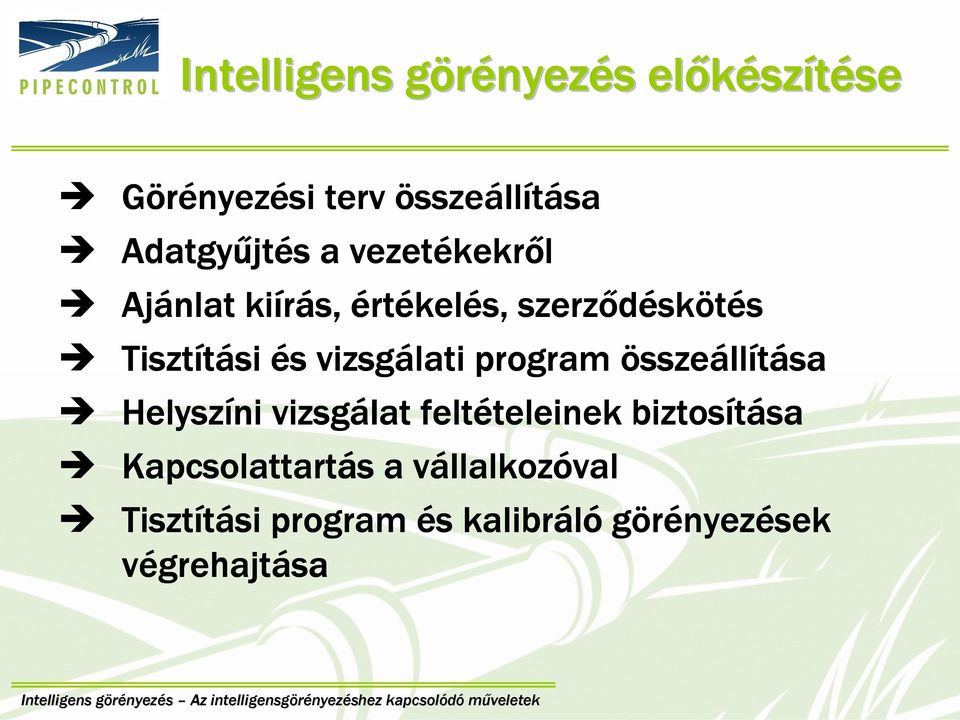

3 Intelligens görényez g nyezés s előkész szítése se Görényez nyezési terv össze sszeáll llítása Adatgyűjt jtés a vezetékekr kekről Ajánlat kiírás, ért rtékel kelés, szerződésk skötés Tisztítási si és vizsgálati program össze sszeáll llítása Helyszíni vizsgálat feltételeinek teleinek biztosítása sa Kapcsolattartás s a vállalkoz llalkozóval Tisztítási si program és kalibráló görényez nyezések végrehajt grehajtása

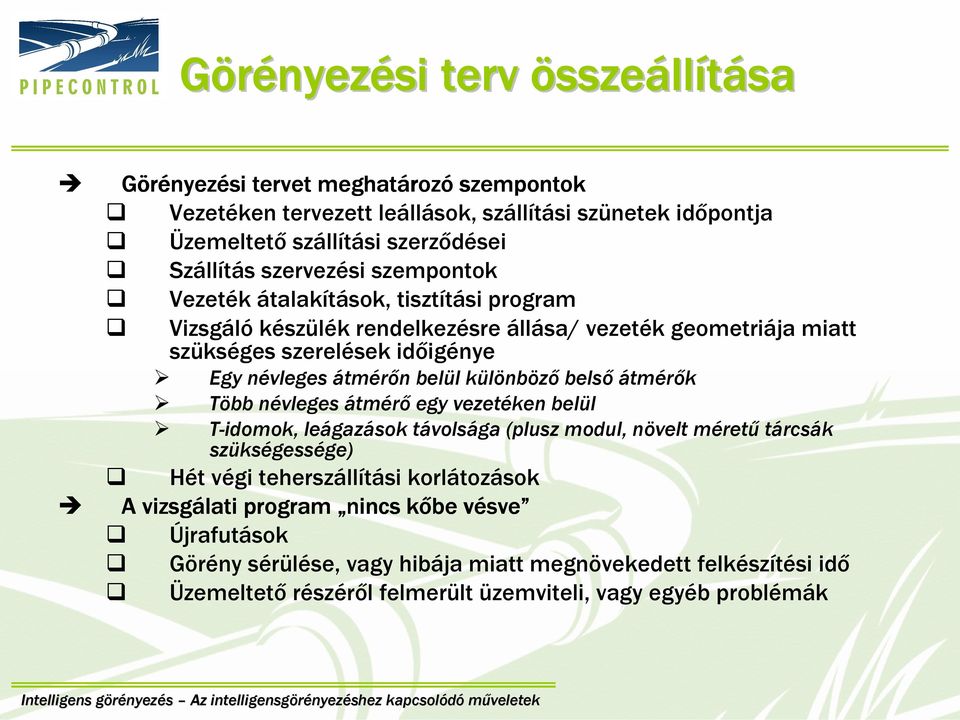

4 Görényez nyezési terv össze sszeáll llítása Görényez nyezési tervet meghatároz rozó szempontok Vezetéken tervezett leállások, szállítási szünetek időpontja Üzemeltető szállítási szerződései Szállítás szervezési szempontok Vezeték átalakítások, tisztítási program Vizsgáló készülék rendelkezésre állása/ vezeték geometriája miatt szükséges szerelések időigénye Egy névleges átmérőn belül különböző belső átmérők Több névleges átmérő egy vezetéken belül T-idomok, leágazások távolsága (plusz modul, növelt méretű tárcsák szükségessége) Hét végi teherszállítási korlátozások A vizsgálati program nincs kőbe vésve sve Újrafutások Görény sérülése, vagy hibája miatt megnövekedett felkészítési idő Üzemeltető részéről felmerült üzemviteli, vagy egyéb problémák

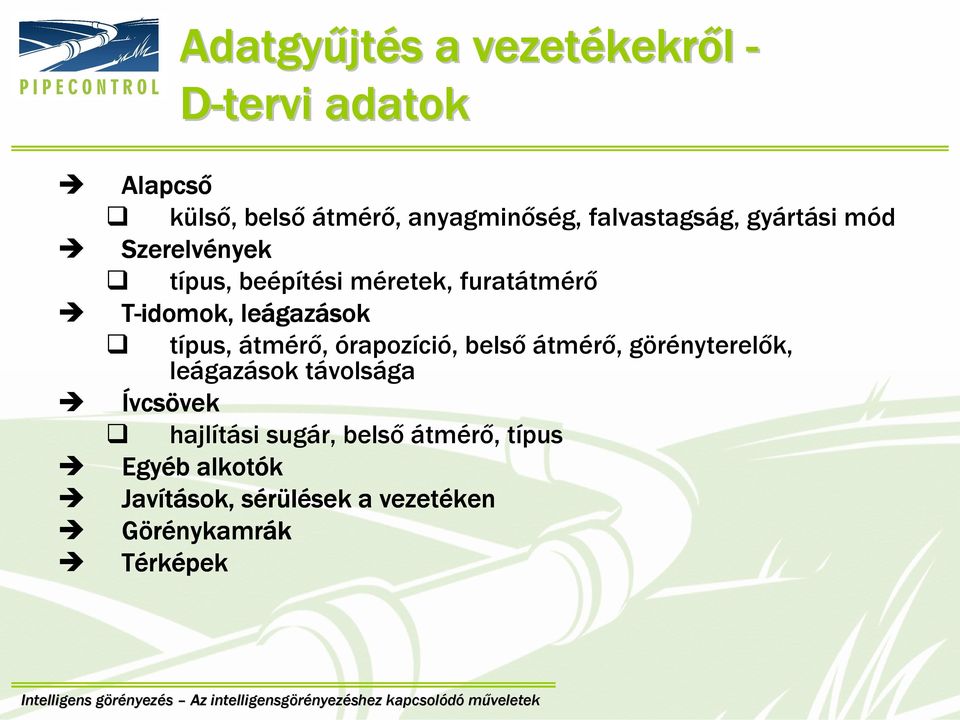

5 Adatgyűjt jtés s a vezetékekr kekről - D-tervi adatok Alapcső külső, belső átmérő, anyagminőség, falvastagság, gyártási mód Szerelvények típus, beépítési méretek, furatátmérő T-idomok, leágaz gazások típus, átmérő, órapozíció, belső átmérő, görényterelők, leágazások távolsága Ívcs vcsövek vek hajlítási sugár, belső átmérő, típus Egyéb alkotók Javítások, sérülések sek a vezetéken Görénykamr nykamrák Térk rképek

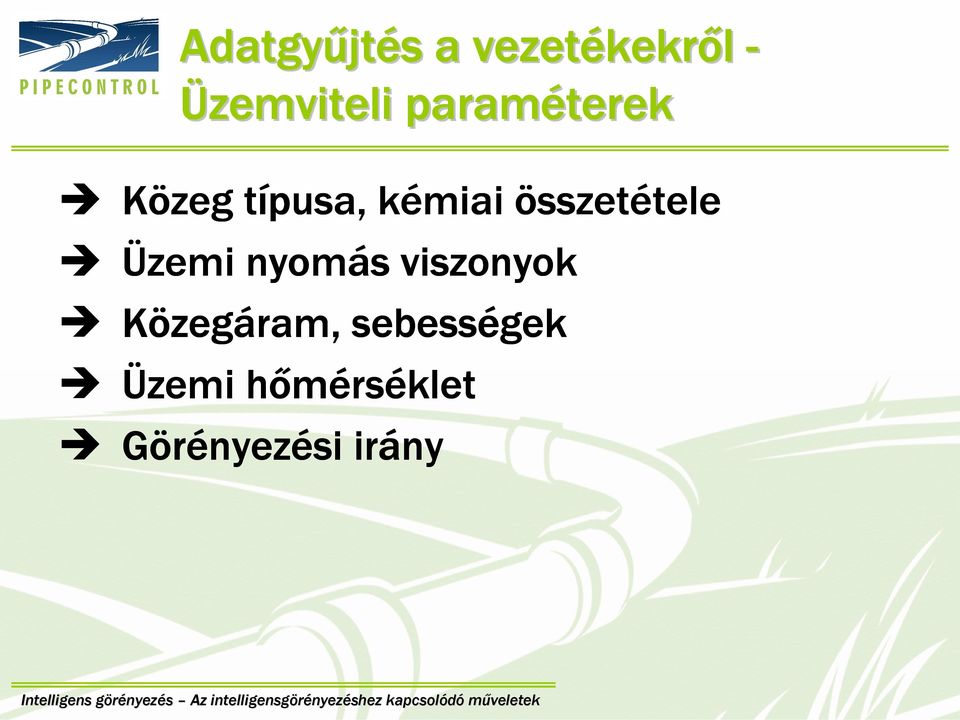

6 Adatgyűjt jtés s a vezetékekr kekről - Üzemviteli paraméterek Közeg típusa, kémiai összet sszetétele tele Üzemi nyomás viszonyok Közeg zegáram, sebességek Üzemi hőmérs rséklet Görényez nyezési irány

7 Adatgyűjt jtés s a vezetékekr kekről - Engedélyez lyezési adatok Vezeték azonosítók Hossz, név Üzembe helyezés éve Tervezési nyomás Engedélyez lyezési nyomás

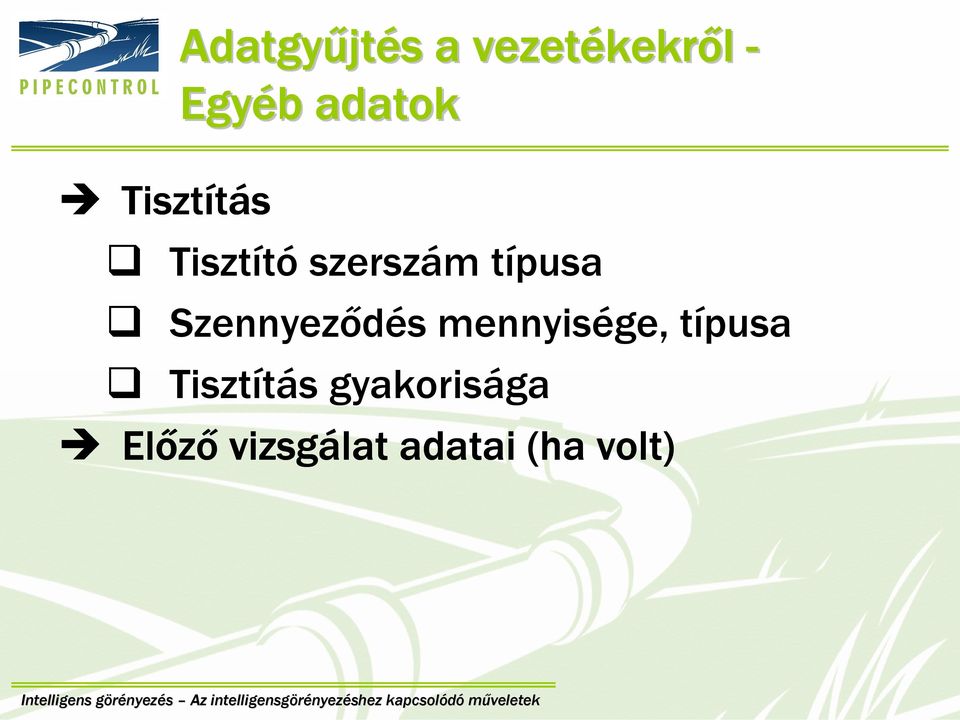

8 Adatgyűjt jtés s a vezetékekr kekről - Egyéb b adatok Tisztítás Tisztító szerszám típusa Szennyeződés mennyisége, típusa Tisztítás gyakorisága Előző vizsgálat adatai (ha volt)

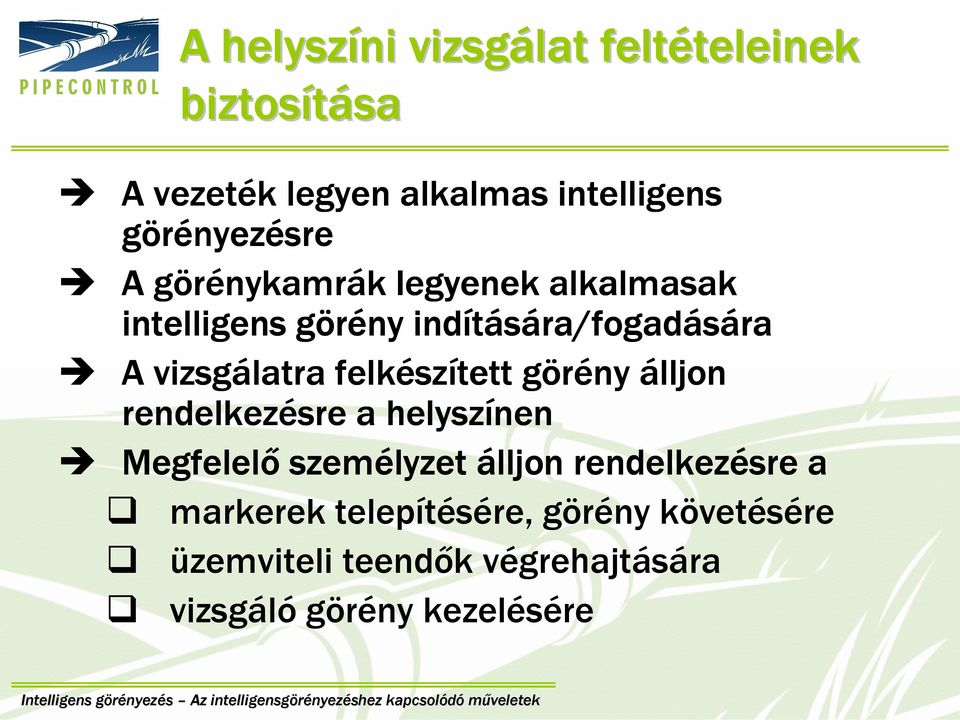

9 A helyszíni vizsgálat feltételeinek teleinek biztosítása sa A vezeték legyen alkalmas intelligens görényez nyezésre A görénykamr nykamrák k legyenek alkalmasak intelligens görény indítására/fogad ra/fogadására A vizsgálatra felkész szített görény álljon rendelkezésre a helyszínen Megfelelő személyzet álljon rendelkezésre a markerek telepítésére, görény követésére üzemviteli teendők végrehajtására vizsgáló görény kezelésére

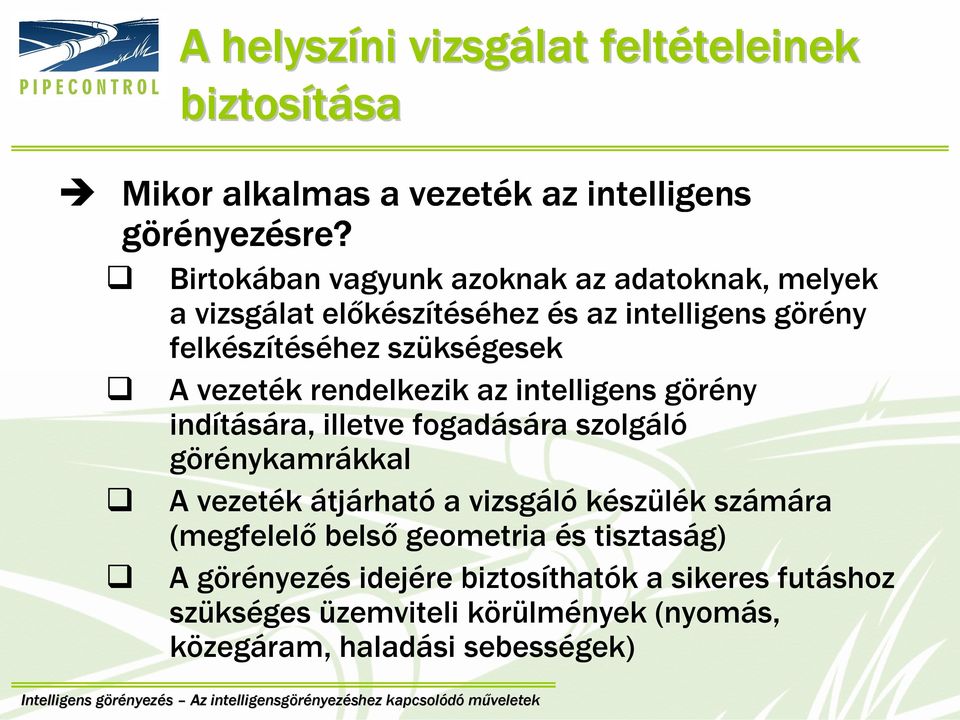

10 A helyszíni vizsgálat feltételeinek teleinek biztosítása sa Mikor alkalmas a vezeték az intelligens görényez nyezésre? Birtokában vagyunk azoknak az adatoknak, melyek a vizsgálat előkészítéséhez és az intelligens görény felkészítéséhez szükségesek A vezeték rendelkezik az intelligens görény indítására, illetve fogadására szolgáló görénykamrákkal A vezeték átjárható a vizsgáló készülék számára (megfelelő belső geometria és tisztaság) A görényezés idejére biztosíthatók a sikeres futáshoz szükséges üzemviteli körülmények (nyomás, közegáram, haladási sebességek)

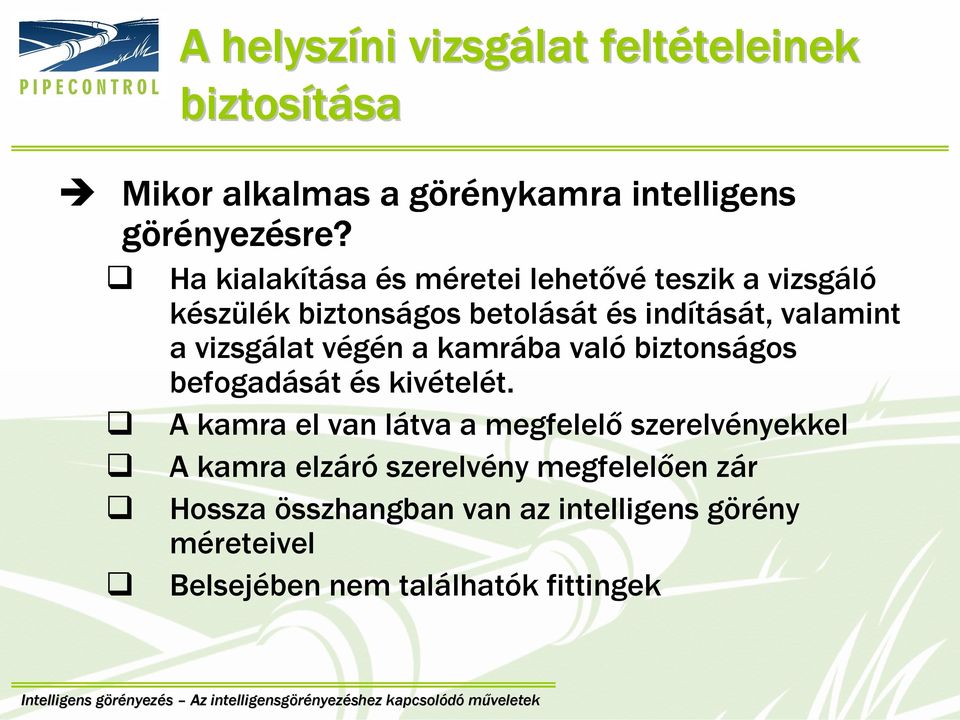

11 A helyszíni vizsgálat feltételeinek teleinek biztosítása sa Mikor alkalmas a görénykamra intelligens görényez nyezésre? Ha kialakítása és méretei lehetővé teszik a vizsgáló készülék biztonságos betolását és indítását, valamint a vizsgálat végén a kamrába való biztonságos befogadását és kivételét. A kamra el van látva a megfelelő szerelvényekkel A kamra elzáró szerelvény megfelelően zár Hossza összhangban van az intelligens görény méreteivel Belsejében nem találhatók fittingek

12 Görénykamr nykamrák k jellemző méretei T 1 L N L SZ L K L N = Normál csőszakasz hossza L SZ =Csőszűkítő hossza L K = Kamratest hossza M T 1 = Leágazás (1) távolsága a szerelvénytől M = Feltöltő/fáklyavezeték távolsága a kamra ajtótól

13 Vizsgálat végrehajt v grehajtása Intelligens görény felkész szítése se a vizsgálatokra Bázisr zisról helyszínre és visszaszáll llítás Ideiglenes markerek telepítése és összegy sszegyűjt jtése Vizsgáló görény futtatása és követ vetése Adatok ért rtékel kelése, futás sikerességének minősítése se Felkész szítés s a következ vetkező vizsgálatra tisztítás karbantartás javítás görény módos dosítás s (átszerel tszerelés) s) (Toldatok fel- és leszerelése) se) (Perforált cső behelyezése és kivétele)
