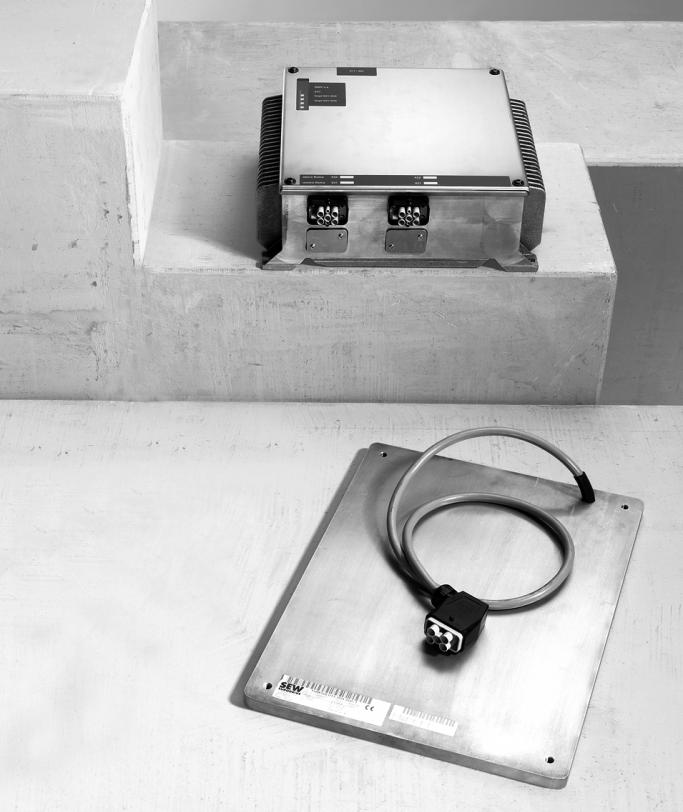

1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Mobil energiaellátás MOVITRANS TPM12B illesztő-tápegység GC Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók Telepítés Típusjel, típustábla és szállítási terjedelem A TPM12B030 készülék felépítése Telepítési tudnivalók Bekötési rajz Csatlakoztatás hibridkábellel Az átvivőfejek telepítése Bekötési rajz I 0 4 Üzembe helyezés Az üzembe helyezés lépései Üzemeltetés és szerviz Üzemi kijelzés és üzemállapot Hibainformáció Elektronikai szerviz kva f i n P Hz 6 Műszaki adatok Általános adatok Készülékadatok Méretrajz Szószedet Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 3

4 1 Fontos tudnivalók 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az alábbi biztonsági tudnivalókat és figyelmeztetéseket! Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtás és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges garanciaigények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért tartsa a készülék közelében. Rendeltetésszerű használat A MOVITRANS TPM12B illesztő-tápegység ipari berendezések érintésmentes energiaátviteli szakaszának üzemeltetésére szolgáló készülék. Az illesztő-tápegységre kizárólag e célra tervezett, arra alkalmas átvivőfejeket és fogyasztókat, például invertereket csatlakoztasson. A MOVITRANS TPM12B illesztő-tápegység mobil alkalmazásokhoz való készülék. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Tilos az üzembe helyezés (az üzemszerű használat megkezdése) addig, amíg megállapítást nem nyer, hogy a gép teljesíti-e az elektromágneses kompatibilitásról szóló 89/336/EGK irányelv követelményeit, és hogy a végtermék megfelel-e a gépekre vonatkozó 89/392/EGK irányelvnek (figyelembe kell venni az EN szabvány előírásait is). 4 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

5 Fontos tudnivalók 1 Alkalmazási környezet Hacsak nem kifejezetten ilyen környezetben történő üzemeltetésre készült, tilos a robbanásveszélyes helyen történő alkalmazás a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak stb. kitett környezetben történő használat. Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) alumínium (alaplap) lemezek réz stb. Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 5

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Telepítés és üzembe helyezés Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállító vállalatnak. Telepítési, üzembe helyezési és szervizmunkákat csak megfelelő balesetvédelmi képzettséggel rendelkező villamossági szakember végezhet a készüléken, a hatályos előírások (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) betartása mellett. A többi elem telepítése és üzembe helyezése során vegye figyelembe a megfelelő útmutatókat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). A készülék eleget tesz az EN szabvány erősáramú és elektronikai csatlakozások biztonságos leválasztására vonatkozó összes követelményének. A biztonságos leválasztás biztosításához az összes csatlakoztatott áramkörnek szintén teljesítenie kell a biztonságos leválasztás követelményeit. Megfelelő intézkedésekkel (pl. az "ENABLE" (engedélyezés) bináris bemenet és a 0V24 összekötésével) biztosítsa, hogy a betáplálás bekapcsolásakor a berendezés ne induljon el váratlanul. Üzemeltetés és szerviz A fedél eltávolítása előtt le kell kapcsolni a betáplálást, és a készüléket le kell választani az átvivőfejekről és a csatlakoztatott fogyasztókról. A készülékben a leválasztás után akár 10 percig is veszélyes feszültség lehet. Eltávolított fedél esetén a készülék védettségi fokozata IP00, minden egység veszélyes feszültség alatt áll. Üzemeltetés közben a készüléknek zárva kell lennie vagy zárt kapcsolószekrényben kell elhelyezkednie. Bekapcsolt állapotban a kimeneti kapcsokon és az azokra csatlakoztatott kábeleken és kapcsokon veszélyes feszültség lehet. Ez akkor sem zárható ki, ha a készülék le van tiltva. Az üzemjelző LED és más kijelzők kialvása nem annak jelzése, hogy a készülék le van választva az energiabetáplálásról és feszültségmentes. A készüléken belüli biztonsági funkciók a berendezés leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás következtében a berendezés önműködően ismét elindulhat. Ha ez biztonsági okokból nem megengedett, akkor a zavar okának elhárítása előtt válassza le a készüléket az energiabetáplálásról. 6 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

7 Telepítés Típusjel, típustábla és szállítási terjedelem 3 3 Telepítés 3.1 Típusjel, típustábla és szállítási terjedelem Példa típusjelre T P M 12 B E N E - 5 A 2-1 Kivitel: 1 = ügyfélspecifikus 2 = UL engedély Csatlakozás módja: 2 = egyenfeszültségű kimenet Hálózati zavarszűrő: A = hálózati zavarszűrő beépítve Kimeneti feszültség: 5 = 500 VDC Átvivőfej teljesítménye: E = 1500 W Hűtés módja: N = hűtőtesttel Ház kivitele: E = emelt védettségi fokozat (> IP54) Névleges teljesítmény: 030 = 3,0 kw Változat Típussorozat és generáció Beépítés típusa: M = mobil Komponens: P = power unit (hálózati berendezés) Típus: T = MOVITRANS Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 7

8 3 Telepítés Típusjel, típustábla és szállítási terjedelem Példa: TPM12B030 típustáblája A típustábla a készülék oldalára van felerősítve. 1. ábra: MOVITRANS TPM12B030 típustáblája (példa) 56960AXX Szállítási terjedelem MOVITRANS TPM12B030 illesztő-tápegység, előkészítve a megfelelő átvivőfej csatlakoztatására. 8 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

9 Telepítés A TPM12B030 készülék felépítése A TPM12B030 készülék felépítése [5] [4] [3] 2. ábra: MOVITRANS TPM12B030 készülék felépítése [2] [1] 52814AXX [1] X22: 1. betáplálás [2] X32: 2. betáplálás [3] hűtőtest [4] négy üzemjelző LED az üzemállapot kijelzésére [5] X11: 2 pólusú feszültségkimenet (500 V=), vezérlő be- és kimenetek Az X21 és az X31 kapocs a TPM12B030 esetében nem áll rendelkezésre. Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 9

10 3 Telepítés Telepítési tudnivalók 3.3 Telepítési tudnivalók Telepítéskor feltétlenül vegye figyelembe a biztonsági tudnivalókat! Szerelési tudnivalók, hőelvezetés A kifogástalan hűtés érdekében a készüléket úgy kell beépíteni, hogy a természetes konvekció a hűtőbordák irányába mutasson. Győződjön meg arról, hogy biztosított a hideg levegő akadálytalan eljutása a készülékhez, valamint a készülék meleg levegőjének elvezetése a hűtőbordákon át. A környezeti hőmérséklet tekintetében vegye figyelembe a "Műszaki adatok" c. fejezet adatait. Elválasztott kábelcsatornák Az erősáramú és az elektronikai vezetékeket külön kábelcsatornában vezesse. Keresztmetszetek Átvivőfej kábele: a vezeték-keresztmetszet méretezése az I E bemeneti áram és az f E bemeneti frekvencia alapján. Inverter tápvezetéke: keresztmetszet az I Z közbensőköri áram alapján Elektronikai vezetékek: 0,20 1,5 mm 2 (AWG 24 16) Készülékbemenet Csak az SEW-EURODRIVE által engedélyezett átvivőfejeket csatlakoztasson. Készülékkimenet Csak engedélyezett készüléket, pl. invertert csatlakoztasson (ügyeljen a polaritásra). Árnyékolt kimeneti vezetéket használjon, és az árnyékolást mindkét végén nagy felületű érintkezéssel kösse a földre. Ha fennálló kimeneti feszültségnél kisohmos rövidzárlat lép fel, akkor nagyon nagy kisülési áramok keletkeznek, amelyek tönkretehetik a készüléket. Ha a készüléket meglévő zárlatra kapcsolják rá, akkor az áram korlátja < 15 A. 10 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

11 Telepítés Telepítési tudnivalók 3 Potenciálkiegyenlítés Az egyes mobil elektromos készülékek között helyi potenciálkiegyenlítést kell kialakítani, hogy hiba esetén ne léphessen fel túl nagy érintési feszültség. A TPM12B illesztő-tápegység és a fémes szerelőlemez (-keret) között a TPM12B legalább egy felfekvőlábánál mindkét oldalon fogazott alátéttel kialakított csavarkötéssel kis impedanciájú potenciálkiegyenlítést kell létrehozni (Æ következő ábra). [1] [2] [3] [4] [2] [5] 3. ábra: Kis ellenállású potenciálkiegyenlítés mindkét oldalon fogazott alátéttel kialakított csavarkötéssel 52815AXX [1] csavar [2] fogazott alátét [3] a TPM12B felfekvőlába [4] szerelőlap (-lemez vagy -keret) [5] anya Bináris bemenetek / bináris kimenetek A bináris bemenetek potenciálleválasztását optocsatolók biztosítják. A bináris kimenetek rövidzárvédettek, azonban idegen feszültséggel szemben nem védettek. Idegen feszültség tönkreteheti őket! Árnyékolás és földelés A vezérlővezetékeket árnyékolni kell. Az árnyékolást mindkét végén nagy felületű érintkezéssel és a lehető legrövidebb úton kell a földre kötni. A földhurok elkerülése érdekében az árnyékolás egyik vége zavarszűrő kondenzátoron át (220 nf / 50 V) földelésre köthető. A kettős árnyékolású vezetékeknél a külső árnyékolást a készülék oldalán földelje, a belsőt pedig a másik végén. Árnyékolás céljából a vezetékek fektethetők földelt lemezcsatornába vagy fémcsőbe is. Az erősáramú és a jelvezetékeket egymástól elkülönítve fektesse. A nagyfrekvenciás szempontoknak megfelelően kösse össze a MOVITRANS készüléket és az összes kiegészítő készüléket a mobil egység referenciapotenciáljával (nagy felületű fémes érintkezés a készülék háza és a mobil egység fémháza vagy a kapcsolószekrény festetlen teste között). Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 11

12 3 Telepítés Bekötési rajz 3.4 Bekötési rajz A készüléket a következőképpen csatlakoztassa: 1. betáplálás azonos polaritás 2. betáplálás azonos polaritás ~ ~ A1 A2 C2 2 4 X X32 C4 C6 C8 X11 X11 C1 C3 C5 C7 A1 A2 C1 C2 C3 C4 C5 C6 C7 C8 0V 500 PE n.b. engedélyezés üzemmód 500 V árnyékolás 500 V OK engedélyezés 24 V 0V CHU 4. ábra: A MOVITRANS TPM12B030 bekötési rajza (bal oldal), az X11 csatlakozódugó érintkezőinek elrendezése a készülék külső oldala felől nézve, a hűtőtest lent (jobb oldal) Az X22 és az X32 kapocskiosztása A 2 átvivőfej csatlakoztatása a TPM12B030 készüléken az X22 és az X32 kapocsra. Kapocs TPM12B030 Vezeték száma TPM12B030 Vezeték száma X22: 1 X22: 2 X22: 3 X22: 4 X22: Ø X32: 1 X32: 2 X32: 3 X32: 4 X32: Ø 1. betáplálás 2. betáplálás 1. átvivőfej 1. átvivőfej 1. átvivőfej 1. átvivőfej potenciálkiegyenlítés 2. átvivőfej 2. átvivőfej 2. átvivőfej 2. átvivőfej potenciálkiegyenlítés 1. pólus 1. pólus 2. pólus 2. pólus 1. pólus 1. pólus 2. pólus 2. pólus 1. átvivőfej 1. átvivőfej 2. átvivőfej 2. átvivőfej 1. pólus 2. pólus 1. pólus 2. pólus 12 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

13 Telepítés Bekötési rajz 3 Az X11 kapocskiosztása Kapocs X11.A1: +U z X11.A2: U z X11: C1, C2 X11: C3 X11: C4 X11: C5 X11: C6 X11: C7 X11: C8 500 V 0V500 PE 500 V OK n. b. engedélyezés engedélyezés üzemmód 24 V 0V24 Funkció 500 V= kimeneti feszültség referenciapotenciál az 500 V= kimeneti feszültséghez potenciálkiegyenlítés a vezeték és az árnyékolás számára 500 V OK bináris kimenet, "1" jel, ha az 500 V= kimeneti feszültség rendelkezésre áll. nincs bekötve engedélyezés bináris bemenet (csak az 500 V= kimeneti feszültséghez): "0" jel = 0 V= kimeneti feszültség "1" jel = 500 V= kimeneti feszültség engedélyezés üzemmód bináris bemenet (csak az 500 V= kimeneti feszültséghez): "0" jel = késleltetett engedélyezés (rámpa) "1" jel = késleltetésmentes engedélyezés +24 V= feszültségkimenet (max. 2 A=) a 24 V-os bináris jelek referenciapotenciálja Az X11:C5 "Engedélyezés" és az X11:C6 "Engedélyezés üzemmód" kapocs csak az 500 V= kimeneti feszültségre hat. Az X11:C7 számú 24 V= feszültségkimenetet ez nem érinti. Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 13

14 3 Telepítés Csatlakoztatás hibridkábellel 3.5 Csatlakoztatás hibridkábellel Konfekcionált hibridkábel Az SEW-EURODRIVE GmbH & Co KG az ilyen dugaszolható csatlakozóhoz való csatlakoztatásra konfekcionált hibridkábelt kínál, amelyben az összes vezeték egy köpenyben van vezetve. A konfekcionált kábel egyik végére a MOVITRANS TPM12B illesztő-tápegységhez csatlakoztatható dugaszolható csatlakozó van szerelve. A kábel másik vége szabad, és érvéghüvelyekkel van ellátva. A kábelek 0,5 m-es lépcsőkben kaphatók, 1 m és 7,5 m hossz között. 5. ábra: Konfekcionált hibridkábel 56019AXX Kábelkeresztmetszet A következő ábra a szabad kábelvég keresztmetszetét mutatja: 500 V 0V V OK engedélyezés üzemmód OG RS+ WH 0V GN RS- BK L1 BK L2 BK L3 WH 0V RD 24V 24 V GNYE engedélyezés 0V 24 PE 6. ábra: Konfekcionált hibridkábel keresztmetszete 56022AHU Hozzárendelés A táblázat az erek hozzárendelését mutatja: Megnevezés MOVITRANS TPM Hibridkábel 500 V 0V500 PE PE 500 V OK n. b. engedélyezés engedélyezés üzemmód 24 V 0V24 X11.A1: +U z X11.A2: U z X11: C1 X11: C2 X11: C3 X11: C4 X11: C5 X11: C6 X11: C7 X11: C8 L1 L2 árnyékolás GNYE OG GN WH RD WH A hibridkábel L3 erét tilos csatlakoztatni. Az X11:C5 "Engedélyezés" és az X11:C6 "Engedélyezés üzemmód" kapocs csak az 500 V= kimeneti feszültségre hat. Az X11:C7 számú 24 V= feszültségkimenetet ez nem érinti. 14 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

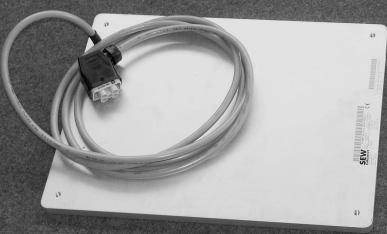

15 Telepítés Az átvivőfejek telepítése Az átvivőfejek telepítése Feltétlenül tartsa be a biztonsági tudnivalókat! Kapcsolja le a betáplálást. Mielőtt levenné a védőburkolatot, válassza le az illesztőtápegységet az átvivőfejekről és a csatlakoztatott fogyasztókról. A készülékben a leválasztás után akár 10 percig is veszélyes feszültség lehet. Az átvivőfejek darabszáma Csatlakoztatási lehetőségek Lapos átvivőfej A TPM12B030 illesztő-tápegység 1 vagy 2 átvivőfej csatlakoztatására van előkészítve. A TPM12B030 készülékre lapos átvivőfejek csatlakoztathatók: 7. ábra: MOVITRANS THM10E átvivőfej 55375AXX 3.7 Bekötési rajz MOVITRANS TPM12B030 A TPM12B030 illesztő-tápegységre 2 darab, egyenként 1,5 kw teljesítményű lapos átvivőfej csatlakoztatható. MOVITRANS TPM12B030 X22 X32 THM10E THM10E 8. ábra: MOVITRANS TPM12B030 bekötési rajza 55377AXX Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 15

16 4 I 0 Üzembe helyezés Az üzembe helyezés lépései 4 Üzembe helyezés Üzembe helyezéskor feltétlenül vegye figyelembe a biztonsági tudnivalókat! A sikeres üzembe helyezés feltétele a készülék helyes telepítése. 4.1 Az üzembe helyezés lépései 1. Győződjön meg arról, hogy a vonalvezeték áramellátása helyes és kompenzált (az állítható tápegység üzemel). 2. Győződjön meg arról, hogy a terhelés (például inverter és motor) helyesen van az illesztő-tápegységre csatlakoztatva. 3. Válassza ki a kimeneti feszültség engedélyezés üzemmódját (X11:C6 = "0" késleltetett engedélyezéshez, "1" késleltetésmentes engedélyezéshez). 4. Adjon "1" jelet az "Engedélyezés" bináris bemenetre (X11:C5 = "1"), ekkor az 500 V= kimeneti feszültség rendelkezésre áll az X11:A1/A2 kapcson. Az 500 V= kimeneti feszültségtől függetlenül a TPM12B készülék 24 V= kimeneti feszültsége rendelkezésre áll, ha be van kapcsolva a betáplálás. 5. Ha rendelkezésre áll a kimeneti feszültség az X11:A1/A2 kapcson, akkor az "500 V OK" bináris kimenet "0" jelről "1" jelre vált. Ez a jel használható például a csatlakoztatott terhelés engedélyező jeleként. 16 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

17 Üzemeltetés és szerviz Üzemi kijelzés és üzemállapot 5 5 Üzemeltetés és szerviz 5.1 Üzemi kijelzés és üzemállapot Üzemi kijelzések A MOVITRANS TPM12B030 készülék üzemállapotát négy üzemi LED jelzi (Æ "A TPM12B030 készülék felépítése" c. fejezet). Üzemjelző LED a LED zölden világít 500 V OK Az 500 V= kimeneti feszültség rendelkezésre áll az X11:A1/A2 kapcson 24 V A 24 V= segédfeszültség rendelkezésre áll fej X22 fej X32 A MOVITRANS TPM12B030 üzemállapota a LED nem világít U A kimeneti feszültség az X11:A1/A2 kapcson: 0 V= < U A < 460 V= A 24 V= segédfeszültség nem áll rendelkezésre 24 V rövidzárlat Nincs betáplálás csatolás > 50% csatolóáram 0 < 50% Üzemállapot A MOVITRANS TPM12B030 készüléknek két üzemállapota van, amelyek az "Engedélyezés" (X11:C5) bináris bemenettel állíthatók be: "0" jel = 0 V= kimeneti feszültség "1" jel = 500 V= kimeneti feszültség az X11:A1/A2 kapcson 5.2 Hibainformáció Készülékvédelem A készülék túlmelegedés és túlfeszültség ellen védett. Hiba esetén a készülék önműködően lekapcsol, az "500 V OK" bináris kimenet jele ekkor "0", és kialszik az "500 V OK" LED. A 24 V= segédfeszültség (X11:C7) megmarad. Reset Reset (visszaállítás) a következőképpen hajtható végre: Adjon "0" jelet az "Engedélyezés" bináris bemenetre (X11:C5 = "0"). Ekkor 0 V= kimeneti feszültség van az X11:A1/A2 kapcson. Egy másodperc várakozás után adjon ismét "1" jelet az "Engedélyezés" bináris bemenetre (X11:C5 = "1"). Ekkor 500 V= kimeneti feszültség van az X11:A1/A2 kapcson. Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 17

18 5 Üzemeltetés és szerviz Elektronikai szerviz 5.3 Elektronikai szerviz Beküldés javításra Ha a hiba nem hárítható el, kérjük, forduljon az SEW-EURODRIVE elektronikai szervizéhez. Kérjük, hogy az elektronikai szervizzel való kapcsolatfelvételkor mindig adja meg a szervizkód-számot. Ha a készüléket javításra beküldi, kérjük, adja meg a következőket: sorozatszám (Æ típustábla) típusjel szervizkód jele az alkalmazás rövid leírása csatlakoztatott terhelés a hiba jellege kísérő körülmények saját vélemény előzetes szokatlan események stb. címke A MOVITRANS TPM12B030 készülék a típustábla mellett oldalt elhelyezett szervizcímkével van ellátva. A szervizcímkén megtalálható a szervizkód [1] és a típusjel [2] ábra: MOVITRANS TPM12B030 szervizcímkéje (példa) AXX 18 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

19 Műszaki adatok Általános adatok kva i P f n Hz 6 6 Műszaki adatok 6.1 Általános adatok Az alábbi táblázatban azok a műszaki adatok vannak feltüntetve, amelyek minden MOVITRANS TPM12B illesztő-tápegységre érvényesek, kiviteli mérettől és teljesítménytől függetlenül. MOVITRANS TPM12B Minden kiviteli méret Zavartűrés Teljesíti az EN előírásait Zavarkibocsátás az elektromágneses összeférhetőségnek megfelelő telepítés esetén Az EN és EN szerinti A határértékosztálynak megfelelő; teljesíti az EN előírásait Hűtőtest hőmérséklete Klímaosztály 0 C +85 C EN , 3K3 osztály Környezeti hőmérséklet â 0 C C (ED bekapcsolási időtartam = 100 %) Tárolási és szállítási hőmérséklet â L 25 C +75 C (EN , 3K3 osztály) Védettségi fokozat IP54 Szennyeződésosztály 2 az IEC (VDE ) szerint Üzemmód Folyamatos üzem (EN és 1-3) Telepítési magasság h  1000 m Rezgéstűrés EN szerinti Kimeneti feszültség U A 500 V= Tömeg 10,3 kg Méretek Sz Ma Mé 463 1) mm Átvivőfejek csatlakozása X22, X32 HAN Q4/2, Harting gyártmány 500 V= csatlakoztatás X11:A1/A2 Leválasztható sorkapcsok, 1,5 mm 2, Phönix gyártmány, PLUSCON típus Vezérlőkapcsok X11:C1 C8 Leválasztható sorkapcsok, 0,5 mm 2, Phönix gyártmány, PLUSCON típus 0V24 referenciakapocs X11:C8 Referenciapotenciál a 24 V= jelekhez (a házon testre kötve) "500 V OK" bináris kimenet X11:C3 PLC-kompatibilis (EN ) Figyelem! Ne kössön rá idegen feszültséget! I max = 50 ma (rövidzárvédett) Jelszint "0" = 0 V, "1" = 24 V= Funkció "Engedélyezés" bináris bemenet X11:C5 Jelszint Vezérlési funkció "Engedélyezés üzemmód" bináris X11:C6 bemenet Jelszint Fix funkciója az 500 V OK: "0" = 500 V= kimeneti feszültség nem áll rendelkezésre "1" = 500 V= kimeneti feszültség rendelkezésre áll Potenciálmentes, optocsatolóval (EN ), R i À 3 kê, I E À 10 ma PLC-kompatibilis V= = "1" = érintkező zárva az EN szerint 3 +5 V= = "0" = érintkező nyitva Fix funkciója az engedélyezés "0" = 0 V= kimeneti feszültség "1" = 500 V= kimeneti feszültség Potenciálmentes, optocsatolóval (EN ), R i À 3,0 kê, I E À 10 ma PLC-kompatibilis V= = "1" = érintkező zárva az EN szerint 3 +5 V= = "0" = érintkező nyitva Vezérlési funkció Fix funkciója az engedélyezés üzemmód: "0" = 500 V= kimeneti feszültség késleltetett engedélyezése "1" = 500 V= kimeneti feszültség késleltetésmentes engedélyezése 24 V segédfeszültség X11:C7 U = 24 V=, terhelhetőség: I max = 2 A= Vezeték 1) Szélesség, a csatlakozódugót is beleértve X11:C1 X11:C2 Az összekötő vezeték árnyékolásának csatlakozása Az összekötő vezeték potenciálkiegyenlítő csatlakozása Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 19

20 6 kva i P f n Hz Műszaki adatok Készülékadatok 6.2 Készülékadatok Az alábbi táblázatban megadott értékek csak akkor érvényesek, ha a csatlakoztatott átvivőfej 100%-os csatolással rendelkezik (Æ MOVITRANS THM10E átvivőfej üzemeltetési utasítása). MOVITRANS TPM12B 030-ENE-5A2-1 Cikkszám Vonalvezeték árama (f E = 25 khz bemeneti frekvencia esetén) I 1 60 A~ 85 A~ Bemeneti frekvencia f E 25 khz Átvivőfej teljesítménye P W 1500 W A csatlakoztatott átvivőfejek száma Átvivőfej kivitele Lapos átvivőfej Névleges kimeneti teljesítmény P N 1,9 kw 0,95 kw 3,0 kw 1,5 kw A 24 V= betáplálás kimeneti teljesítménye P 24V 32 W 16 W 48 W 24 W Veszteségi teljesítmény (X11:C5 jele "1") P V 60 W 30 W 120 W 60 W Veszteségi teljesítmény (X11:C5 jele "0") P V 12 W 6 W 15 W 8 W 6.3 Méretrajz Ø ca. 71 ca. 106 ca. 73 ca ca. 175 ca. 20 ca ábra: A MOVITRANS TPM12B méretrajza 53292AXX 20 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység

21 Szószedet 7 7 Szószedet A alkalmazási környezet...5 Á átvivőfejek csatlakoztatása TPM12B030-hoz...15 csatlakoztatási lehetőségek...15 darabszám...15 lapos kivitelű...15 B bekötési rajz...12 biztonsági tudnivalók...4 telepítés és üzembe helyezés...6 üzemeltetés és szerviz...6 CS csatlakoztatás átvivőfej és TPM12B átvivőfejek...15 bekötési rajz...12 E elektronikai szerviz...18 F figyelmeztetések...4 funkciók, kapcsok...12 H használaton kívül helyezés, megsemmisítés...5 J javítás...18 K kapocskiosztás...12 készülék felépítése...9 készülékadatok...20 készülékvédelem...17 M méretrajz műszaki adatok általános készülékadatok méretrajz R rendeltetésszerű használat... 4 SZ szállítási terjedelem... 8 szerviz elektronikai hibainformáció javítás készülékvédelem szervizcímke üzemállapot üzemi kijelzések T telepítés átvivőfejek tudnivalók típusjel... 7 típustábla... 8 Ü üzemállapot üzembe helyezés üzemi kijelzések üzemjelző LED-ek... 9 Üzemeltetési utasítás MOVITRANS TPM12B illesztő-tápegység 21
