1 Hajtástechnika \ hajtásautomatizálás \ rendszerintegráció \ szolgáltatások * _0218* Kiegészítés az üzemeltetési utasításhoz Hajtás- és alkalmazásvezérlés MOVIPRO tartozék Kiadás 2018/ /HU

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék Tartalomjegyzék 1 Általános tudnivalók A dokumentáció használata További vonatkozó dokumentáció A figyelmeztetések felépítése Szavatossági igények Felelősség kizárása Terméknevek és márkanevek Szerzői jogok Csatlakozódoboz Funkció tartalom Típusmegnevezés Típustábla A csatlakozódobozok hozzárendelése Készülék áttekintése Karbantartási kapcsoló Mechanikai telepítés Elektromos telepítés Műszaki adatok Érzékelő-/beavatkozószerv doboza kártyahelyes kivitel kártyahelyes kivitel Külső fékező ellenállások Leírás Mechanikai telepítés Műszaki adatok Áthidaló csatlakozó Szerelési tartozék Kézi fogantyúk Szerelőidom Ventilátoregység Mechanikai telepítés Index Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 3

4 1 Általános tudnivalók A dokumentáció használata 1 Általános tudnivalók 1.1 A dokumentáció használata A dokumentáció jelen verziója az eredeti kivitel. Ez a dokumentáció a termék részét képezi. A dokumentáció minden olyan személynek szól, aki a terméken szerelési, telepítési, üzembe helyezési vagy szervizelési munkát végez. A dokumentációt olvasható állapotban bocsássa rendelkezésre. Győződjön meg róla, hogy a berendezésért és az üzemeltetésért felelős, illetve a terméken saját felelősségükre dolgozó személyek a dokumentációt végigolvasták és megértették. Bizonytalanság esetén vagy ha további információra van szüksége, forduljon az SEW EURODRIVE céghez. 1.2 További vonatkozó dokumentáció Ez a dokumentáció a termék üzemeltetési utasításának kiegészítése. A kiadvány csak az üzemeltetési utasítással együtt használható. Mindig a dokumentációk és a szoftverek aktuális kiadását használja. Az SEW EURODRIVE weboldaláról ( a dokumentációk széles választéka tölthető le különböző nyelveken. Szükség esetén a dokumentumok nyomtatott és fűzött formában is megrendelhetők az SEW EURODRIVE vállalattól. 1.3 A figyelmeztetések felépítése A jelzőszavak jelentése A következő táblázat a figyelmeztetések jelzőszavainak besorolását és jelentését mutatja be. Jelzőszó Jelentés Figyelmen kívül hagyás következményei VESZÉLY Közvetlenül fenyegető veszély Halál vagy súlyos testi sérülések FIGYELMEZTETÉS Lehetséges veszélyhelyzet Halál vagy súlyos testi sérülések VIGYÁZAT Lehetséges veszélyhelyzet Könnyebb sérülések FIGYELEM Lehetséges anyagi károk A termék vagy környezetének károsodása MEGJEGYZÉS Hasznos tudnivaló vagy tanács: megkönnyíti a termék kezelését. 4 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

5 Általános tudnivalók A figyelmeztetések felépítése Az adott fejezetre vonatkozó figyelmeztetések felépítése Az adott fejezetre vonatkozó figyelmeztetések nem csak egy adott cselekvésre, hanem egy témához tartozó cselekvések sorozatára is érvényesek. Az alkalmazott veszélyszimbólumok általános vagy különleges veszélyre utalnak. A következőkben egy adott fejezetre vonatkozó figyelmeztetések formális felépítését mutatjuk be: JELZŐSZÓ! A veszély jellege és forrása. A figyelmen kívül hagyás lehetséges következménye(i). Intézkedés(ek) a veszély elhárítására. A veszélyszimbólumok jelentése A figyelmeztetéseknél szereplő veszélyszimbólumok jelentése a következő: Veszélyszimbólum Jelentés Általános veszélyzóna Figyelmeztetés veszélyes elektromos feszültségre Figyelmeztetés forró felületre Figyelmeztetés zúzódásveszélyre Figyelmeztetés lengő teherre Figyelmeztetés automatikus indításra A beágyazott figyelmeztetések felépítése A beágyazott figyelmeztetések közvetlenül veszélyes művelet előtt vannak feltüntetve a cselekvési útmutatóban. A következőkben egy beágyazott figyelmeztetés formális felépítését mutatjuk be: JELZŐSZÓ! A veszély jellege és forrása. A figyelmen kívül hagyás lehetséges következménye(i). Intézkedés(ek) a veszély elhárítására. Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 5

6 1 Általános tudnivalók Szavatossági igények 1.4 Szavatossági igények Vegye figyelembe az ebben a dokumentációban szereplő információkat. Ez a készülék zavarmentes üzemeltetésének és az esetleges szavatossági igények érvényesítésének feltétele. A terméken való munkavégzés megkezdése előtt olvassa el a dokumentációt! 1.5 Felelősség kizárása Vegye figyelembe az ebben a dokumentációban található információkat. Ez a biztonságos üzemeltetés alapfeltétele. A termékek csak ezen előfeltétel teljesülése esetén érik el a megadott terméktulajdonságokat és teljesítményjellemzőket. Az üzemeltetési utasítás figyelmen kívül hagyásából eredő személyi, tárgyi és vagyoni károkért, valamint személyi sérülésekért az SEW-EURODRIVE nem vállal felelősséget. Az ilyen esetekben az SEW EURODRIVE kizárja a szavatosságot. 1.6 Terméknevek és márkanevek A jelen dokumentációban található terméknevek az adott név tulajdonosának márkanevei vagy bejegyzett márkanevei. 1.7 Szerzői jogok 2018 SEW EURODRIVE. Minden jog fenntartva. Mindennemű akár kivonatos formában történő sokszorosítás, feldolgozás, terjesztés és egyéb hasznosítás tilos. 6 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

7 Csatlakozódoboz Funkció tartalom 2 2 Csatlakozódoboz 2.1 Funkció tartalom A csatlakozódoboz a következő funkciókat teszi lehetővé: Csatlakoztatás AC 400 V hálózatra Csatlakoztatás DC 24 V segédtápfeszültségre A MOVIPRO készülék DC 24 V táplálása annak beépített tápegységéről A csatlakoztatott feszültségek továbbhurkolása A MOVIPRO hálózati leválasztása a csatlakozódoboz karbantartási kapcsolójával 2.2 Típusmegnevezés A típusmegnevezés az alábbi adatokat foglalja magába: PZM2xA MOVIPRO csatlakozódoboz - A... Maximális teljesítmény: kw kw kw kw kw Kapcsolótípus/kivitelezés: D02-00 Megszakító 16 A-ig D03-00 Megszakító 32 A-ig D04-00 Megszakító 42 A-ig M13-00 Vezeték- és készülékvédelem 5 A-ig M14-00 Vezeték- és készülékvédelem 9 A-ig M16-00 Vezeték- és készülékvédelem 15 A-ig Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 7

8 2 Csatlakozódoboz Típustábla 2.3 Típustábla A típustábla adatokat tartalmaz a csatlakozódoboz készüléktípusához. Az alábbi ábra példaként bemutat egy típustáblát: [2] D Bruchsal Made in Germany MOVIPRO [1] Schaltmodul Type: SO#: PZM2xA-A075-D02-00 XX.XXXXXXXXXX.XXXX.XX Eingang / Input Ausgang / Output U = I = f = 3 x V ± 10% 16 A Hz ± 5% P = 7.5 kw T = C IP 54 [1] Terméknév [2] CE jelölés Kiviteltől függően a típustáblán a következő adatok találhatók: Érték Type SO# U I f T IP P Adat Típusmegnevezés Gyártási szám Feszültség Maximális áramvezető képesség Frekvencia Környezeti hőmérséklet Védettségi fokozat Maximális kapcsolási teljesítmény 2.4 A csatlakozódobozok hozzárendelése Az alábbi táblázat a csatlakozódobozok különböző MOVIPRO készülékteljesítményhez való hozzárendelését mutatja be: Csatlakozódoboz Cikkszám 2.2 kw 4 kw 7.5 kw 11 kw 15 kw 22 kw PZM2xA-A075-D PZM2xA-A150-D PZM2xA-A220-D PZM2xA-A022-M PZM2xA-A040-M PZM2xA-A075-M Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

9 Csatlakozódoboz Készülék áttekintése Készülék áttekintése Az alábbi ábra áttekintést nyújt a csatlakozódoboz fontosabb részeiről: [5] [4] [1] [2] [3] [1] MOVIPRO (Han 10 B, anya) csatlakoztatás [2] 1 kapocsléc teljesítményi bemenet [3] Csatlakozó oldal [4] Karbantartási kapcsoló [5] Felfüggesztő szerkezet (a csatlakozódoboz megtartására, pl. MOVIPRO készülékcsere közben) 2.6 Karbantartási kapcsoló FIGYELMEZTETÉS Áramütés a csatlakozódobozban keletkező veszélyes feszültségektől. Halál vagy súlyos testi sérülések. Válassza le a MOVIPRO készüléket munkavégzés előtt a tápellátásról. A tápfeszültségről való lekapcsolás után legalább 10 perc kikapcsolási időt tartson be. FIGYELEM A kapcsolóérintkezők fokozott kopása. A kapcsolóérintkezők tönkremenetele. Ne kapcsolja a karbantartási kapcsolót terhelés alatt. MEGJEGYZÉS Ha a MOVIPRO -n érvényes engedély van, a motor áramot kap, mihelyt a karbantartási kapcsoló 1-es állásba kerül. Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 9

10 2 Csatlakozódoboz Karbantartási kapcsoló A karbantartási kapcsoló arra szolgál, hogy megszakítsa az AC 400 V feszültség ellátást a csatlakozódobozban. A karbantartási kapcsoló háromszorosan lezárható. Ha a karbantartási kapcsoló 0 állásban van, akkor a MOVIPRO le van választva az AC 400 V tápellátásról. Készüléktípustól függően a csatlakozódobozok különböző karbantartási kapcsolókkal vannak felszerelve: D.. megszakító M.. vezeték- és készülékvédelem D.. szétválasztó kapcsoló Teljesítménytől függően a következő megszakítók lehetségesek: Teljesítmény Rövid megnevezés Leírás Max. 7.5 kw-ig D02 Megszakító 16 A-ig Max. 15 kw-ig D03 Megszakító 32 A-ig Max. 22 kw-ig D04 Megszakító 42 A-ig M.. vezeték- és készülékvédelem Teljesítménytől függően a következő vezeték- és készülékvédelem lehetséges: Teljesítmény Rövid megnevezés Leírás Max. 2.2 kw-ig M13 Vezeték- és készülékvédelem 5 A-ig Max. 4 kw-ig M14 Vezeték- és készülékvédelem 9 A-ig Max. 7.5 kw-ig M16 Vezeték- és készülékvédelem 15 A-ig 10 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

11 Csatlakozódoboz Mechanikai telepítés Mechanikai telepítés Minimális szabad hely Telepítés közben ügyeljen a szükséges minimális szabad helyre a kábelek és dugaszolható csatlakozók csatlakoztatásához, valamint kezelőelemek kezeléséhez. A minimálisan szükséges szabad tér mértéke a MOVIPRO készülék üzemeltetési utasításában, a "Mechanikai telepítés" fejezetben és a méretábrán található Szerelés A csatlakozódobozt a MOVIPRO jobb oldalára szerelje. [1] [2] [3] [4] [1] MOVIPRO [3] Csatlakozódoboz [2] Csatlakozódoboz karima [4] Csavar, M5 30 SW8 A következőképpen járjon el: Csatlakoztassa a szükséges csatlakozókat a csatlakozódoboz csatlakozó oldalára, pl. AC 400 V hálózati vezeték és DC 24 V segédtápfeszültség. 2. Csatlakoztassa a csatlakozódoboz dugaszolható csatlakozóját a MOVIPRO dugaszolható csatlakozójára. 3. Rögzítse a csatlakozódobozt a MOVIPRO -ra úgy, hogy a két M5 30-as csavart 1.6 Nm 1.8 Nm meghúzási nyomatékkal húzza meg. Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 11

12 2 Csatlakozódoboz Elektromos telepítés 2.8 Elektromos telepítés Kábelfektetés A kábelvezetés során ügyeljen az alábbiakra: Az energiaellátás és a kommunikáció csatlakoztatásához megfelelő kábeleket használjon. Az erősáramú kábeleket és a jelvezetékeket külön kábelcsatornába fektesse. Tartson minél nagyobb távolságot az erősáramú kábelek és a jelvezetékek között. Kerülje el, hogy a vezetékek hosszan párhuzamosan fussanak Csatlakozódoboz csatlakozói [4] [3] [1] [1] Csavarfuratok fedelei (M25 1.5) 1) [2] Csavarfuratok fedelei (M32 1.5) 1) [3] Sorkapocsléc erősáramú bemenete [4] MOVIPRO (Han 10 B, anya) csatlakozója 1) A csavarok nem képezik a szállítási terjedelem részét. [2] Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

13 Csatlakozódoboz Elektromos telepítés MOVIPRO csatlakoztatása Funkció AC 400 V kimenet a készüléktápláláshoz DC 24 V ki- és bemenet Jelzőérintkezővel külső karbantartási kapcsolóhoz Csatlakoztatási típus Han-Modular 10 B, anya Bekötési rajz C A [a] Han C Modul, anya Sz. Név Funkció 1 L1 hálózati csatlakozás, 1. fázis 2 L2 hálózati csatlakozás, 2. fázis 3 L3 hálózati csatlakozás, 3. fázis [b] Han EE Modul, anya Készülék teljesítménykódolása, lásd a "Kódolás" ( 2 14) c. fejezetben. [c] Han EE Modul, anya Sz. Név Funkció 1 +24V_C DC 24 V bemenet segédtápfeszültség 2 SC jelzőérintkező a karbantartási kapcsoló számára 3 VO24 DC 24 V kimenet 4 n.c. nincs bekötve 5 0V24_C 0V24 referenciapotenciál segédtápfeszültség 6 n.c. nincs bekötve 7 GND referenciapotenciál 8 n.c. nincs bekötve Csuklós keret Sz. Név Funkció PE védővezeték csatlakozása Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 13

14 2 Csatlakozódoboz Elektromos telepítés Kódolás A következő táblázatban a különböző kódolásoknak a mindenkori csatlakozódobozhoz és a hozzá tartozó MOVIPRO készülékekhez történő hozzárendelését látható: Csatlakozódoboz PZM2xA-A022-M13-00 Csatlakozódoboz csatlakoztatásnak kódolása MOVIPRO 2.2 kw C A PZM2xA-A040-M kw C A PZM2xA-A075-M kw C A Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

15 Csatlakozódoboz Elektromos telepítés 2 Csatlakozódoboz Csatlakozódoboz csatlakoztatásnak kódolása MOVIPRO PZM2xA-A075-D02-00 C A 2.2 kw 4 kw 7.5 kw PZM2xA-A150-D03-00 C A 2.2 kw 4 kw 7.5 kw 11 kw 15 kw PZM2xA-A220-D04-00 C A 2.2 kw 4 kw 7.5 kw 11 kw 15 kw 22 kw Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 15

16 2 Csatlakozódoboz Elektromos telepítés Csatlakozódoboz X1 kapocsléce [1] [2] [3] [4] [5] [6] [7] [8] [9] VO24 DGND +24V_C 0V24_C HT1 HT2 L1 L2 L3 VO24 DGND +24V_C 0V24_C HT1 HT2 L1 L2 L3 X1 soros kapocs (kapocsléc teljesítményi bemenet) Név Funkció [10] Kapocs-keresztmetszet [1] VO24 DC 24 V kimenet mm 2 [2] GND referenciapotenciál/dc 24 V kimenet [3] +24V_C DC 24 V bemenet [4] 0V24_C 0V24 vonatkoztatási potenciál bemenet [5] HT1 segédkapocs kiegészítő feszültségi szintekhez (belső funkció nélkül) [6] HT2 segédkapocs kiegészítő feszültségi szintekhez (belső funkció nélkül) [7] L1 hálózati csatlakozás, 1. fázis mm 2 [8] L2 hálózati csatlakozás, 2. fázis [9] L3 hálózati csatlakozás, 3. fázis [10] PE védővezeték csatlakozása 16 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

17 Csatlakozódoboz Elektromos telepítés V DC ellátás A MOVIPRO -nak DC 24 V-os kimenete van, amellyel a MOVIPRO készüléket a közbenső körből elláthatja. A közbenső körből a DC 24 V tápellátás használatához hidalja át a következő kapcsokat a csatlakozódobozban: 1 a 3-mal 2 a 4-gyel A következő ábra a DC 24 V tápellátás közbenső körből való használatának huzalozását szemlélteti: MEGJEGYZÉS Ha DC 24 V segédtápfeszültséget használ, az 1. és 2. kapcsokat ne kösse be. Külső DC 24 V segéd-tápellátás használatára csatlakoztassa azt a következő kapcsokra: 3 4 A következő ábra a külső DC 24 V tápellátás használatához szükséges vezetékezést szemlélteti: Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 17

18 2 Csatlakozódoboz Műszaki adatok 2.9 Műszaki adatok Alapkészülék Csatlakozódoboz Leírás PZM2xA- A022- M13-00 PZM2xA- A040- M14-00 PZM2xA- A075- M16-00 PZM2xA- A075- D02-00 PZM2xA- A150- D03-00 PZM2xA- A220- D kw 4 kw 7.5 kw 7.5 kw 15 kw 22 kw vezeték- és készülékvédelemmel Megszakítóval Környezeti hőmérséklet C (nem lecsapódó, nem párásodó) Teljesítménycsökkenés Környezeti hőmérséklet ϑ U Klímaosztály P N -csökkentés: 3% I N per K Maximum 60 C-ig EN , 3K3 osztály Tárolási hőmérséklet ϑ L C Védettségi fokozat Tömeg szé ma mé méretek IP20, IP54 (összeszerelt állapotban) 2.5 kg 139 mm 116 mm 341 mm Készülék kimenet MOVIPRO -hoz Névleges áram 5 A 9 A 15 A 16 A 32 A 42 A Beépített készülékvédelem 5 A 9 A 15 A Maximális kapcsolási teljesítmény (IEC, AC 3) 2.2 kw 4 kw 7.5 kw 7.5 kw 15 kw 22 kw Készülékbemenet U hál hálózati feszültség 3 AC 380 V 500 V f hálózat hálózati frekvencia Hz ±5 % Kapocskeresztmetszet hálózati frekvencia 24 V-os kapocs-keresztmetszet Maximálisan engedélyezett előbiztosíték 2.5 mm 2 10 mm 2 (érvéghüvellyel, rugalmas) 1.5 mm 2 6 mm 2 (érvéghüvellyel, rugalmas) 60 A 35 A 1) 50 A 1) (gl karakterisztika) 1) Vegye figyelembe az UL-nek megfelelő telepítést és a maximálisan engedélyezett biztosítékot a csatlakoztatott MOVIPRO -ra. Vegye figyelembe a mindenkori legkisebb biztosíték értéket. 18 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

19 Csatlakozódoboz Műszaki adatok Méretábra A méretábrán a mechanikai méretek láthatók [mm]: M (2 ) M (2 ) SW 8 10 Ø Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 19

20 3 Érzékelő-/beavatkozószerv doboza 4 kártyahelyes kivitel 3 Érzékelő-/beavatkozószerv doboza Az érzékelő-/beavatkozószerv doboza kiviteltől függően akár 4 vagy 8 érzékelő csatlakoztatását is lehetővé teszi a MOVIPRO -ra. Az érzékelő-/beavatkozószerv doboza a MOVIPRO -n csak egy csatlakozást foglal le a digitális be- és kimenetek számára. Az összes digitális be- és kimenet használatához 2 érzékelő-/beavatkozószerv-dobozt kell a MOVIPRO -ra csatlakoztatnia. Az érzékelő-/beavatkozószerv-doboz M23-as dugaszolható csatlakozójú csatlakozókábellel, valamint M12 kártyahelyekkel rendelkezik érzékelőkhöz vagy beavatkozószervekhez. A zöld LED "P" a DC 24 V tápfeszültség használatát jelzi. Minden M12- kártyahelyhez LED-ek is tartoznak, melyek a be- / kimenetek állapotát jelzik. Az érzékelő-/beavatkozószerv-doboz különböző hosszúságú csatlakozókábelekkel áll rendelkezésre kártyahelyes kivitel [1] [2] [3] [1] M12 kártyahely [3] sárga állapotkijelző (1. jel) [2] LED működésjelző [4] fehér állapotkijelző (2. jel) [4] Cikkszámok Kábel Hossz / fektetés módja Összetevő 1 m-es hossz: Cikkszám: m-es hossz: Cikkszám: A kábel felépítése: (3X0.75+8X0.34) Fix hossz M23, 12 pólusú, apa, 0 -os kódolású érzékelő-/beavatkozószerv doboza 4 kártyahely M12 20 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

21 Érzékelő-/beavatkozószerv doboza 4 kártyahelyes kivitel Műszaki adatok Alapkészülék Névleges feszültség U N DC 24 V Maximális üzemi feszültség U max DC 30 V Áramterhelhetőség Kártyahelyenként Összesen Üzemi feszültség megjelenítés Állapotkijelző Üzemi áramerősség kijelző elemek Védettségi fokozat Környezeti hőmérséklet 4 A 8 A zöld LED sárga LED (1. jel) fehér LED (2. jel) 5 ma IP65 (rácsavarozott dugós csatlakozókkal) Csatlakozókábel Fix fektetésnél C Vonszolóláncnál C Kábeltípus vonszolóláncra alkalmas törzskábel Huzalozás 0V 1/4 1/2 2/4 2/2 3/4 3/2 4/4 4/2 U h Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 21

22 3 Érzékelő-/beavatkozószerv doboza 4 kártyahelyes kivitel Méretábra A méretábrán a mechanikai méretek láthatók [mm]: [A] Ø [A] = kábelhossz 22 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

23 Érzékelő-/beavatkozószerv doboza 4 kártyahelyes kivitel Elektromos csatlakoztatás Funkció Jelátvitel MOVIPRO -ra Csatlakoztatási típus M23, P-betét 12 pólusú, anya, 0 kódolt Bekötési rajz Kiosztás Sz. Név Funkció kártyahely 4. láb kártyahely 2. láb kártyahely 4. láb kártyahely 2. láb kártyahely 4. láb kártyahely 2. láb kártyahely 4. láb kártyahely 2. láb 9 0V24 0V24 referenciapotenciál 10 0V24 0V24 referenciapotenciál V DC 24 V kimenet 12 FE potenciálkiegyenlítés / üzemi földelés Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 23

24 3 Érzékelő-/beavatkozószerv doboza 8 kártyahelyes kivitel kártyahelyes kivitel [3] [2] [1] [1] M12 kártyahely [2] LED működésjelző [3] A be- / kimenetek állapotjelzője cikkszámok kábel Hossz / fektetés módja Összetevő 1 m-es hossz: Cikkszáma: m-es hossz: Cikkszáma: m-es hossz: Cikkszáma: m-es hossz: Cikkszáma: m-es hossz: Cikkszáma: A kábel felépítése: (3X0.75+8X0.34) Fix hossz M23, 12 pólusú, apa, 0 -os kódolású érzékelő-/beavatkozószerv doboza 8 kártyahely M12 24 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

25 Érzékelő-/beavatkozószerv doboza 8 kártyahelyes kivitel Műszaki adatok Alapkészülék Névleges feszültség U N DC 24 V Maximális üzemi feszültség U max DC 30 V Áramterhelhetőség Kártyahelyenként Összesen Üzemi feszültség megjelenítés Állapotkijelző Üzemi áramerősség kijelző elemek Védettségi fokozat 4 A 8 A zöld LED sárga LED (1. jel) 5 ma IP65 (rácsavarozott dugós csatlakozókkal) Csatlakozókábel Környezeti hőmérséklet Fix fektetésnél C Vonszolóláncnál C Kábeltípus vonszolóláncra alkalmas törzskábel Huzalozás 0V 1/4 2/4 6/4 7/4 8/4 U h Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 25

26 3 Érzékelő-/beavatkozószerv doboza 8 kártyahelyes kivitel Méretábra A méretábrán a mechanikai méretek láthatók [mm]: [A] Ø [A] = kábelhossz 26 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

27 Érzékelő-/beavatkozószerv doboza 8 kártyahelyes kivitel Elektromos csatlakoztatás Funkció Jelátvitel MOVIPRO -ra Csatlakoztatási típus M23, P-betét 12 pólusú, anya, 0 kódolt Bekötési rajz Kiosztás Sz. Név Funkció kártyahely 4. láb kártyahely 4. láb kártyahely 4. láb kártyahely 4. láb kártyahely 4. láb kártyahely 4. láb kártyahely 4. láb kártyahely 4. láb 9 0V24 0V24 referenciapotenciál 10 0V24 0V24 referenciapotenciál V DC 24 V kimenet 12 FE potenciálkiegyenlítés / üzemi földelés Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 27

28 4 Külső fékező ellenállások Leírás 4 Külső fékező ellenállások 4.1 Leírás FIGYELMEZTETÉS Áramütés veszélye a tápvezetékek magas egyenfeszültsége miatt (kb. DC 900 V). Halál vagy súlyos testi sérülések. Csak az SEW EURODRIVE-nál kapható kábelt használjon. A kábelt előírásszerűen telepítse. FIGYELMEZTETÉS Égésveszély forró felületek miatt! A fékellenállások terheléskor akár 250 C-ra is felmelegedhetnek. Súlyos sérülések. Válasszon alkalmas beépítési helyet, és tartsa fenn a minimális szabad helyet. Takarással biztosítsa a forró felületeket. A védőberendezéseket előírásszerűen telepítse. Rendszeresen ellenőrizze a védőberendezéseket. FIGYELEM A fékező ellenállás nem megfelelő frekvenciaváltóhoz rendelése esetén a fékező ellenálláson túlterhelés léphet fel, amely a fékező ellenállás károsodásához vezethet. A fékező ellenállás károsodása. Tartsa be a fékező ellenállás frekvenciaváltóhoz rendelését és a tervezési előírásokat. Generátoros üzemhez a MOVIPRO -ra egy külső fékező ellenállás kerül csatlakoztatásra. Csatlakoztatáskor vegye figyelembe a műszaki adatokat. A sík felületű ellenállások belső, termikus védelemmel rendelkeznek (nem cserélhető olvadóbiztosíték), amely túlterhelés esetén megszakítja az áramkört. A termikus felügyelethez további elemekre nincs szükség. A következő ábra 1. kiviteli méretű, minta fékellenállást mutat: Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

29 Külső fékező ellenállások Mechanikai telepítés Mechanikai telepítés Beépítési helyzet A következő táblázatban a megengedett és nem megengedett beépítési helyzetek láthatók: Fékező ellenállások Beépítési helyzetek BW BW BW BW BW Minimális szabad hely A szerelőfelületeket, az érintésvédelmet és a szabad helyet magas felületi hőmérsékletre méretezze. Hagyjon legalább 30 mm szabad helyet. A minimális szükséges szabad tér mértékét a vonatkozó fékező ellenállás mellékelt tájékoztatójában találja. Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 29

30 4 Külső fékező ellenállások Mechanikai telepítés Szerelés Szükséges anyagok A szükséges minimális távolságok és szabad hely betartására pl. szerelőlapot Megfelelő rögzítő és biztonsági elemeket Eljárás A fékellenállásokat közvetlenül a rögzítő lemezek fölé szerelheti. A következőképpen járjon el: 1. Keresse ki a furatok méreteit "Műszaki adatok" ( 2 33) c. fejezet méretábráiból. 2. Készítsen furatot a megfelelő helyekre. A következő ábrák azt mutatják, hogy hogyan kell szerelni a fékellenállásokat: 0-as kiviteli méret Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

31 Külső fékező ellenállások Mechanikai telepítés 4 1-es és 2-es kiviteli méret A B Földelje a fékellenállás burkolatát. Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 31

32 4 Külső fékező ellenállások Mechanikai telepítés Szerelése szerelőidomokkal (1-es és 2-es kiviteli méret) Szükséges anyagok "Szögidom rögzítőkészlete fékellenálláshoz" tartozék (cikkszám ): 4 szerelőidom 8 lencsefejű csavar, M5 12 Eljárás MEGJEGYZÉS A négyszögű csövek vagy rudak rögzítéséhez további információk a "Szerelési tartozék" ( 2 39) c. fejezetben találhatók. Az 1-es és 2-es kiviteli méretű fékező ellenállások szerelőidomokkal rögzíthetők. A következőképpen járjon el: 1. Rögzítse a szerelőidomokat [3] az M5 12 lencsefejű csavarokkal [1] a fékező ellenálláson [2]. [2] [3] [1] [1] M5 12-es lencsefejű csavar [2] Fékező ellenállás [3] Szerelőidom 2. Földelje a fékellenállás burkolatát. 32 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

33 Külső fékező ellenállások Műszaki adatok Műszaki adatok A fékellenállások hozzárendelése Az alábbi táblázat a külső fékező ellenállások különböző MOVIPRO készülékhez való hozzárendelését mutatja be: Cikkszám Fékező ellenállás Kiviteli méret Kapocs-keresztmetszet max. 2.2 kw -ig max. 4 kwig MOVIPRO max. 7.5 kw -ig max. 11 kwig max. 15 kwig max. 22 kwig BW KM 0 előszerelt csatlakozókábel BW KM 1 6 mm 2 BW KM 1 6 mm 2 BW KM 2 6 mm 2 BW KM 2 6 mm IEC szerinti műszaki adatok Fékező ellenállás BW BW BW BW BW Funkció Védettségi fokozat Beépítési helyzet Generátor energia elvezetése IP65 Lapos kivitelű ellenállás Ellenállás 100 Ω 50 Ω 33.3 Ω 16.7 Ω 14.3 Ω Folyamatos fékteljesítmény 100 % ED 0.4 kw 0.8 kw 1.2 kw 2.4 kw 2.8 kw 50 % ED 0.8 kw 1.6 kw 2.4 kw 4.8 kw 5.6 kw 25 % ED 1.5 kw 3 kw 4.5 kw 9 kw 10.5 kw 12 % ED 2.2 kw 4.4 kw 6.6 kw 13.2 kw 15.4 kw 6 % ED 3.6 kw 7.2 kw 10.8 kw 21.6 kw 25.2 kw 3 % ED 6 kw 12 kw 18 kw 36 kw 42 kw 2 % ED 7.7 kw 15.4 kw 23.1 kw 46.2 kw 53.9 kw 1 % ED 14.4 kw 28.8 kw 43.2 kw 86.4 kw kw szé ma mé méretek mm mm mm Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 33

34 4 Külső fékező ellenállások Műszaki adatok UL szerinti műszaki adatok Fékező ellenállás BW BW BW BW BW Funkció Védettségi fokozat Beépítési helyzet Generátor energia elvezetése IP65 Lapos kivitelű ellenállás Ellenállás 100 Ω 50 Ω 33.3 Ω 16.7 Ω 14.3 Ω Folyamatos fékteljesítmény 100 % ED 0.24 kw 0.48 kw 0.72 kw 1.44 kw 1.68 kw 50 % ED 0.5 kw 1 kw 1.5 kw 3 kw 3.5 kw 25 % ED 1 kw 2 kw 3 kw 6 kw 7 kw 12 % ED 2.2 kw 4.4 kw 6.6 kw 13.2 kw 15.4 kw 6 % ED 3.6 kw 7.2 kw 10.8 kw 21.6 kw 25.2 kw 3 % ED 6 kw 12 kw 18 kw 36 kw 42 kw 2 % ED 7.7 kw 15.4 kw 23.1 kw 46.2 kw 53.9 kw 1 % ED 14.4 kw 28.8 kw 43.2 kw 86.4 kw kw szé ma mé méretek mm mm mm 34 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

35 Külső fékező ellenállások Műszaki adatok Méretábrák Fékellenállás, 0-ás gyártási méret A méretábrán a mechanikai méretek láthatók [mm]: Ø ca Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 35

36 v 4 Külső fékező ellenállások Műszaki adatok Fékellenállások: 1-es gyártási méret A méretábrán a mechanikai méretek láthatók [mm]: 215 Ø 9 (2 ) M Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

37 Külső fékező ellenállások Műszaki adatok 4 Fékellenállások: 2-es gyártási méret A méretábrán a mechanikai méretek láthatók [mm]: Ø 9 (3 ) M Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 37

38 5 Áthidaló csatlakozó 5 Áthidaló csatlakozó FIGYELMEZTETÉS A készülék biztonságnak megfelelő lekapcsolása áthidaló csatlakozó használatakor nem lehetséges. Halál vagy súlyos testi sérülések. Csak akkor használjon áthidaló csatlakozót, ha a készüléknek nem kell megfelelnie a DIN EN ISO szerinti biztonsági funkciónak. Az áthidaló csatlakozó a MOVIPRO X5502 csatlakozójára csatlakoztatható. Az áthidaló csatlakozó a MOVIPRO biztonsági funkcióját hatályon kívül helyezi. Ezt a funkciót akkor használhatja, ha pl. üzembe helyezéskor az egyik hajtóművet kézi üzemmódban, teszt jelleggel kívánja alkalmazni. Áthidaló csatlakozó Cikkszám Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

39 Szerelési tartozék Kézi fogantyúk 6 6 Szerelési tartozék 6.1 Kézi fogantyúk Az egyszerű kezelhetőségre a MOVIPRO kézi fogantyúval szerelhető fel. A kézi fogantyúk a MOVIPRO kiviteli méretétől függően kétfajta hosszúságban kaphatók Kézi fogantyúk Cikkszám Burkolat magasság MOVIPRO 270-es fogantyú opció (2 db, 4 rögzítőcsavarral) 390-es fogantyú opció (2 db, 4 rögzítőcsavarral) mm mm Szerelés A következőképpen járjon el: 1. Fogantyúnként a süllyesztett fejű két csavart 3.5 Nm maximális meghúzási nyomatékkal húzza meg. [1] [2] a [1] M8 20 süllyesztett fejű csavar (DIN EN ISO 10642) a Fogantyú opció = 270 mm [2] Kézi fogantyú Fogantyú opció = 390 mm Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 39

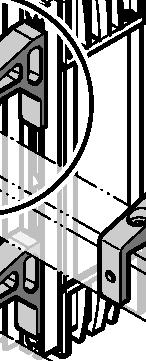

40 6 Szerelési tartozék Szerelőidom 6.2 Szerelőidom A szerelőidomokkal a MOVIPRO és a fékező ellenállás biztonságosan és könnyen rögzíthető. [1] [2] [3] MOVIPRO Szerelőidom Fékező ellenállás MOVIPRO 1-es és 2-es kiviteli méretű fékező ellenállás Szerelőidom Cikkszám Nagy méretű szerelőidom rögzítőkészlete (4 db) BW szög rögzítő készlet (4 db) Szerelés A MOVIPRO készülék szerelésével kapcsolatos további információkat az üzemeltetési utasításban talál. A fékező ellenállások szerelésével kapcsolatos további információkat "Mechanikai telepítés" ( 2 29) c. fejezetben talál. 40 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék [1] [2] [3]

41 Ventilátoregység 7 7 Ventilátoregység A ventilátoregységet kívülről csatlakoztatjuk a MOVIPRO -ra. A ventilátorok automatikus vezérlése hőmérséklettől függően történik. A ventilátorok öntvények, védettségi fokozat: IP kw-os teljesítményű MOVIPRO -tól felfelé a ventilátoregység kötelezőszerűen, a konfigurációnál pedig automatikusan jelen van. 11 kw-os készülékek esetén a ventilátoregységet kiegészítőként választhatja. A következő ábra a ventilátoregységet mutatja: [1] Légterelő lap [2] Csatlakozókábel [3] Axiális ventilátor [1] [2] [3] Cikkszám Ventilátoregység Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 41

42 7 Ventilátoregység Mechanikai telepítés 7.1 Mechanikai telepítés Szükséges anyagok 6 db M5 75-ös csavar 6 db fogazott alátét Eljárás 1. Rögzítse a ventilátoregységet [3] az M5 75 csavarokkal [4] és a fogazott alátéteket. [1] [2] [4] [1] MOVIPRO -csatlakozás [3] Ventilátoregység [2] M5 75-ös csavar és fogazott aláté-[4tek MOVIPRO [3] Csatlakoztassa a ventilátoregység kábelének csatlakozódugóját a(z) X5111 kapocsra [1] a MOVIPRO készüléken [4]. 42 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

43 Index Index A adott fejezetre vonatkozó figyelmeztetések... 5 áthidaló csatlakozó cikkszámok B beágyazott figyelmeztetések... 5 beépítési helyzet külső fékező ellenállások C cikkszámok áthidaló csatlakozó csatlakozódoboz... 8 érzékelő-/beavatkozószerv doboza... 20, 24 fogantyú opció kézi fogantyúk külső fékező ellenállások szerelőidom szög ventilátoregység CS csatlakozás csatlakozódoboz... 12, 16 digitális be- és kimenetek... 23, 27 csatlakozódoboz cikkszámok... 8 csatlakozás... 12, 16 DC 24 V táplálás elektromos telepítés funkciók... 7 hozzárendelés... 8 kábelfektetés karbantartási kapcsoló készülék áttekintése... 9 kódolás mechanikai telepítés megszakító méretábrák minimális szabad hely motorvédő kapcsoló műszaki adatok szerelés típustábla... 8 D DC 24 V táplálás csatlakozódoboz digitális be- és kimenetek csatlakozás... 23, 27 E elektromos telepítés csatlakozódoboz érzékelő-/beavatkozószerv doboza... 20, 24 4 kártyahely kártyahely cikkszámok... 20, 24 huzalozás... 21, 25 méretábrák... 22, 26 műszaki adatok... 21, 25 F fékező ellenállások felelősség kizárása... 6 figyelmeztetések a veszélyszimbólumok jelentése... 5 adott fejezetre vonatkozó felépítés... 5 beágyazottak felépítése... 5 jelölés a dokumentációban... 4 fogantyú opció cikkszámok szerelés funkciók csatlakozódoboz... 7 H hozzárendelés csatlakozódoboz... 8 külső fékező ellenállások I IEC-adatok külső fékező ellenállások J jelzőszavak a figyelmeztetésekben... 4 Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 43

44 Index K kábelfektetés csatlakozódoboz karbantartási kapcsoló csatlakozódoboz készülék áttekintése csatlakozódoboz... 9 készülék megnevezése... 7 kézi fogantyúk cikkszámok szerelés kódolás csatlakozódoboz külső fékező ellenállások beépítési helyzet cikkszámok hozzárendelés IEC-adatok mechanikai telepítés méretábrák minimális szabad hely műszaki adatok szerelés... 30, 32 szerelőidom UL-adatok M márkanevek... 6 mechanikai telepítés csatlakozódoboz külső fékező ellenállások ventilátoregység megjegyzések a veszélyszimbólumok jelentése... 5 megszakító csatlakozódoboz méretábrák csatlakozódoboz érzékelő-/beavatkozószerv doboza... 22, 26 külső fékező ellenállások minimális szabad hely csatlakozódoboz külső fékező ellenállások motorvédő kapcsoló csatlakozódoboz műszaki adatok csatlakozódoboz érzékelő-/beavatkozószerv doboza... 21, 25 külső fékező ellenállások N nómenklatúra... 7 SZ szavatossági igények... 6 szerelés csatlakozódoboz fogantyú opció kézi fogantyúk külső fékező ellenállások... 30, 32 szerelőidommal szerelési tartozék fogantyú opció kézi fogantyúk szerelőidom szög szerelőidom cikkszámok külső fékező ellenállások szerzői jogok... 6 szög cikkszámok T terméknevek... 6 típusmegnevezés... 7 típustábla csatlakozódoboz... 8 tudnivalók jelölés a dokumentációban... 4 U UL-adatok külső fékező ellenállások V ventilátoregység cikkszámok mechanikai telepítés veszélyszimbólumok Jelentés... 5 X Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék

45 Index X Kiegészítés az üzemeltetési utasításhoz MOVIPRO tartozék 45
