1 GYVITELTECHNIKAI M SZER SZ 1618 szakmai gyakorlat 12. évfolyam Készült: augusztus 31. Készítette: Nyul Imre

2 Távközlési berendezések alapjai Telefonhálózatok analóg pulse (IWV - impulzus választás) tone (DTMF - Dual-Tone Multi-Frequency - hangszámválasztás) digitális - ISDN (Integrált Szolgáltatású Digitális Hálózat) (Integrated Services Digital Network) 2 db 64 kbit/s sebességû digitális alapcsatorna (B) 1 db 16 kbit/s sebességû jelzés csatorna (D) Központi telefonszolgáltatások (DIGIFON) Ellenõrzés (ébresztõ): * 55 * HHMM # (törlése: #55#) Telefonkészülékek felépítése, csatlakozások telepítése, üzembe helyezése (pulse/tone, csengetési hangerõ, stb.) billentyûzet alapbillentyûzet számbillentyûzet Redial Recall (flash) *, #

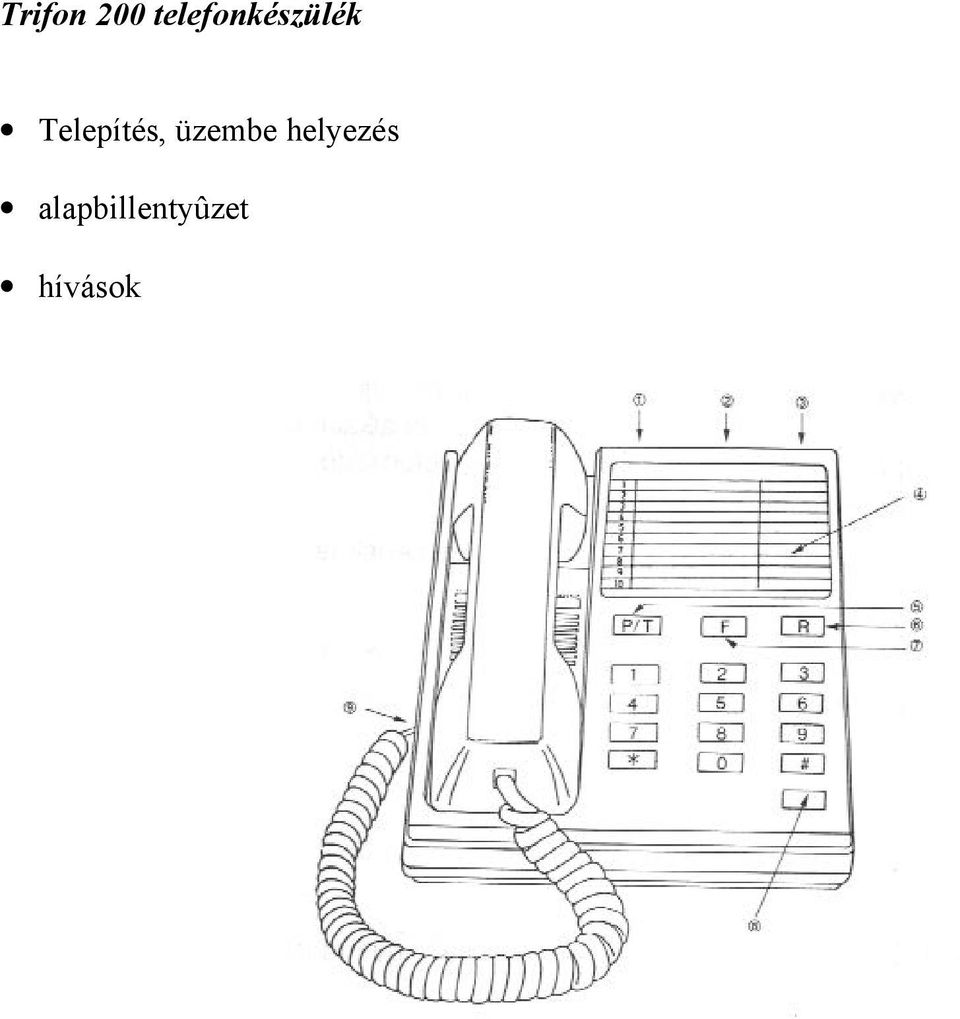

3 Trifon 200 telefonkészülék Telepítés, üzembe helyezés alapbillentyûzet hívások

4 GE programozható telefonkészülék Telepítés, üzembe helyezés billentyûzet alapbillentyûzet kiegészítõ billentyûzet STORE (memória tároló gomb) MEM DIAL (memória tárcsázó gomb) memória programozása gyorstárcsázás kézibeszélõ fel STORE telefonszám STORE memória hely (A v. B v. C) kézibeszélõ le gyakori hívás kézibeszélõ fel STORE telefonszám STORE memória hely (1-9) kézibeszélõ le Hívás (gyakori) kézibeszélõ fel tárcsahang MEM DIAL memória hely (1-9) Karbantartás

5 GE ES külsõ üzenetrögzítõ készülék telepítés, üzembe helyezés, energiaforrás (adapter) fogadó (kimenõ) üzenet felvétele (ANNOUNCEMENT): folyamatosan nyomva, sípszó után rámondani (tagolva, érhetõen) fogadó üzenet visszahallgatása: felvétel után automatikus, késõbb az ANNOUNCEMENT gomb röviden megnyomva üzenet visszahallgatása (PLAY/STOP), ismétlése (MEMO-val visszacsévélni), törlése (PLAY/STOP + MEMO), helyi (házi) üzenet készítése (MEMO): folyamatosan nyomva, a sípszó után. helyi üzenet visszahallgatása (PLAY/STOP) üzenet rögzítõ távoli bekapcsolása (csak TONE üzemû nyomógombos készülékrõl): 10 csengetés után kapcsol, majd a hosszú sípszó után a biztonsági kód beütése üzenetek távoli visszahallgatása fogadó üzenet utáni sípszó sorozat, majd hosszú sípszó után a biztonsági kód beütése, majd az üzenet meghallgatása (vége 3 sípszó) üzenetek távoli törlése: az összes üzenet végighallgatása után - a 3 sípszó - után 10 másodpercen belül újra beütni a biztonsági kódot és megnyomni a * gombot és letenni a kézibeszélõt. fogadó üzenet megkerülése: a fogadó üzenet lejátszása alatt TONE (!) üzemû telefonról bármely billentyû megnyomásával kikerülhetõ a fogadó üzenet. karbantartás

6 GE 9315 programozható telefonkészülék Telepítés, üzembe helyezés, energiaforrás (9V-os elem) billentyûzet alapbillentyûzet kiegészítõ billentyûzet STORE (memória tároló gomb) MEM DIAL (memória tárcsázó gomb) SPEAKER MUTE HOLD memória programozása gyorstárcsázás kézibeszélõ fel / SPEAKER STORE telefonszám MEM DIAL memória hely (A v. B v. C vagy 1-9) kézibeszélõ le Hívás (gyakori) kézibeszélõ fel tárcsahang MEM DIAL memória hely Karbantartás

7 GE programozható üzenetrögzítõs telefonkészülék Telepítés, üzembe helyezés, energiaforrás (adapter) fogadó (kimenõ) üzenet felvétele (ANNOUNCEMENT) üzenet visszahallgatása (PLAY/STOP) mentése (MESSAGE SAVE) törlése (automatikus - lejátszáskor) azonnali ismétlési funkció az éppen hallgatott üzenet elõzõ 10 sec. (MEMO) helyi üzenet (MEMO) távlehívás biztonsági kód az üzenetrögzítõ távoli bekapcsolása 10 csengetés után 3 rövid sípszó kód beütése "5" az üzenetrögzítõ távoli visszahallgatása tárcsázás fogadó üzenet meghallgatása + rövid sípszók + 1 hosszú sípszó kód az üzenetrögzítõ távoli kikapcsolása tárcsázás fogadó üzenet meghallgatása + rövid sípszók + 1 hosszú sípszó kód üzenetek végig hallgatása 3 rövid sípszó "6" billentyûzet alapbillentyûzet kiegészítõ billentyûzet STORE (memória tároló gomb) MEM DIAL (memória tárcsázó gomb) memória programozása gyorstárcsázás kézibeszélõ fel STORE telefonszám STORE memória hely (A v. B v. C vagy 1-9) kézibeszélõ le

8 Hívás (gyakori) kézibeszélõ fel tárcsahang MEM DIAL memória hely Karbantartás

9 GE FE LCD-kijelzõs programozható telefonkészülék Telepítés, üzembe helyezés, energiaforrás (ceruzaelem 4 db) billentyûzet alapbillentyûzet kiegészítõ billentyûzet STORE (memória tároló gomb) LOWER SPEAKER MUTE HOLD TIMER TIMER SET MEMO PAUSE BUSY REDIAL Idõ beállítás Time Set - - : - - idõ beállítása (automatikusan visszavált) Újrahívás (automatikus) foglalt szám esetén (max. 10) Újrahívási kísérletek közötti idõ beállítása STORE idõ beállítás 1-9 x 10 sec. (10-90 sec) STORE BUSY REDIAL Automatikus újratárcsázás (foglaltság esetén) BUSY REDIAL kézibeszélõ le kimenõ csengetés esetén jelzõcsengés kézibeszélõ fel v. SPEAKER memória programozása (2 x 16) STORE (pulse/tone) telefonszám memória hely (LOWER) Karbantartás

10

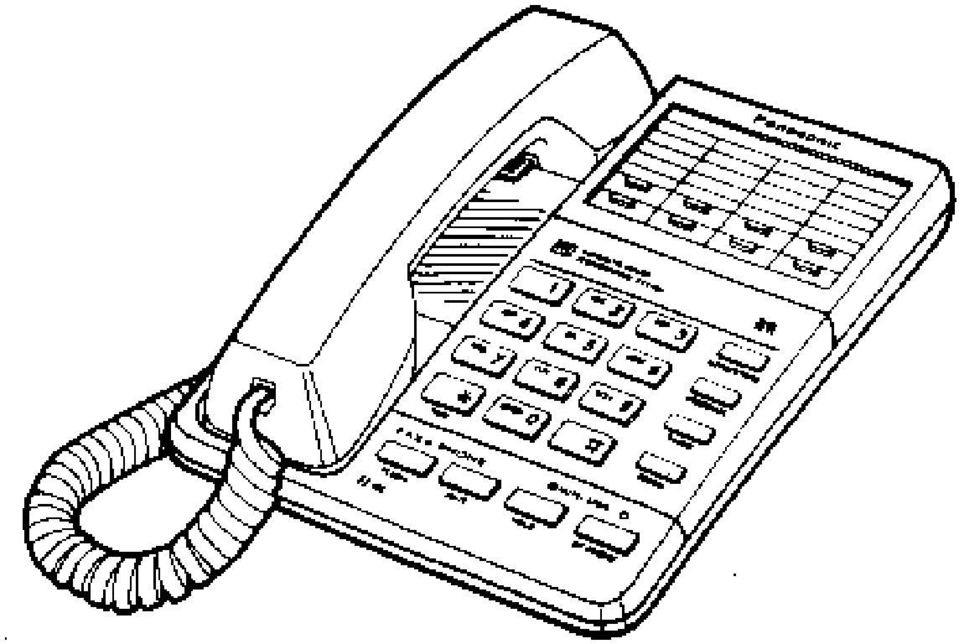

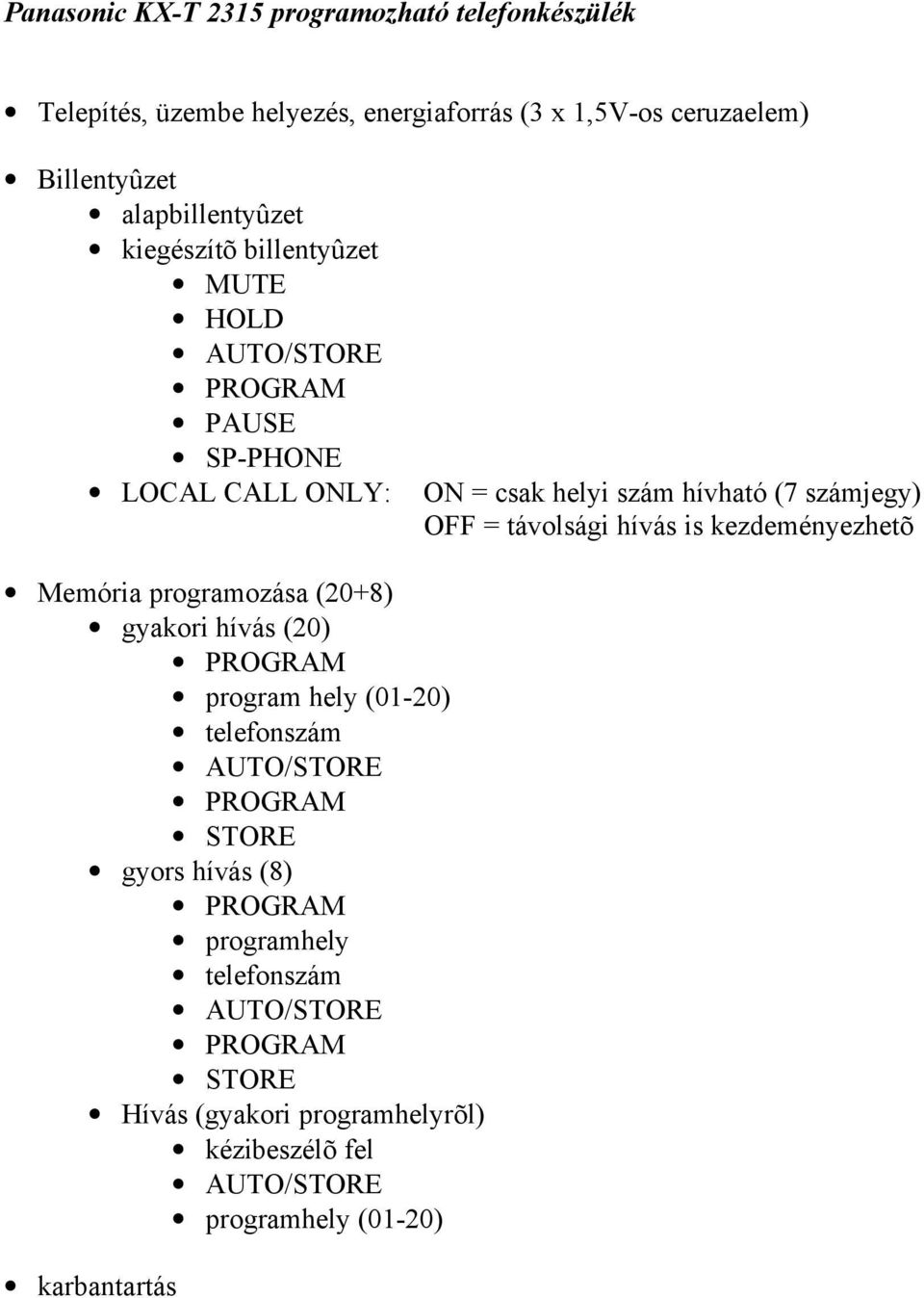

11 Panasonic KX-T 2315 programozható telefonkészülék Telepítés, üzembe helyezés, energiaforrás (3 x 1,5V-os ceruzaelem) Billentyûzet alapbillentyûzet kiegészítõ billentyûzet MUTE HOLD AUTO/STORE PROGRAM PAUSE SP-PHONE LOCAL CALL ONLY: ON = csak helyi szám hívható (7 számjegy) OFF = távolsági hívás is kezdeményezhetõ Memória programozása (20+8) gyakori hívás (20) PROGRAM program hely (01-20) telefonszám AUTO/STORE PROGRAM STORE gyors hívás (8) PROGRAM programhely telefonszám AUTO/STORE PROGRAM STORE Hívás (gyakori programhelyrõl) kézibeszélõ fel AUTO/STORE programhely (01-20) karbantartás

12

13 PANASONIC KX-T 2395B üzenetrögzítõs telefonkészülék Telepítés, üzembe helyezés, energiaforrás (adapter) fogadó (kimenõ) üzenet (OGM) felvétele OGM REC -t megnyomni kimenõ üzenet (max. 30 sec.) (2 sec. szünet = leáll) OGM REC ellenõrzése OGM PLAY (lejátszás) üzenet fogadásra kész állapot (ANS SYS ON/OFF) felvétel új üzenet a szalag elejétõl (a régi törlõdik) REW (sípszóig) új üzenet a megõrizni kívánt üzenetek után 1./ PLAYBACK/PAUSE (a megõrizni kívánt üzenet végére teker) 2./ PLAYBACK/PAUSE (PRWR/IN USE kijelzõ villog - szünet mód) 3./ egyszerre REW és PLAYBACK/PAUSE (a PRWR/IN USE és az ANS/CALL kijelzõ világít) visszahallgatása - automatikus (PLAYBACK/PAUSE) helyi üzenet (MEMO) MEMO/2 WAY (sípszóig - egy rövid + egy hosszú), a PWR/IN USE kijelzõ villog felvétel MEMO/2 WAY telefon beszélgetések felvétele beszélgetés közben MEMO/2 WAY (sípszóig) (10 secundomonként sípszó) felvétel vége MEMO/2 WAY távlehívás biztonsági kód (bejelentkezõ szöveg közben) Billentyûzet alapbillentyûzet kiegészítõ billentyûzet MUTE HOLD TONE STORE PROGRAM PAUSE SP-PHONE CLEAR LOWER

14 Hívószám tárolása, programozása (12) felsõ memóriarekeszbe PROG (STORE kijelzõ világít) programhely (STORE kijelzõ kialszik) telefonszám STORE (STORE kijelzõ világít) PROG (STORE kijelzõ kialszik) alsó memóriarekeszbe PROG LOWER programhely telefonszám STORE PROG

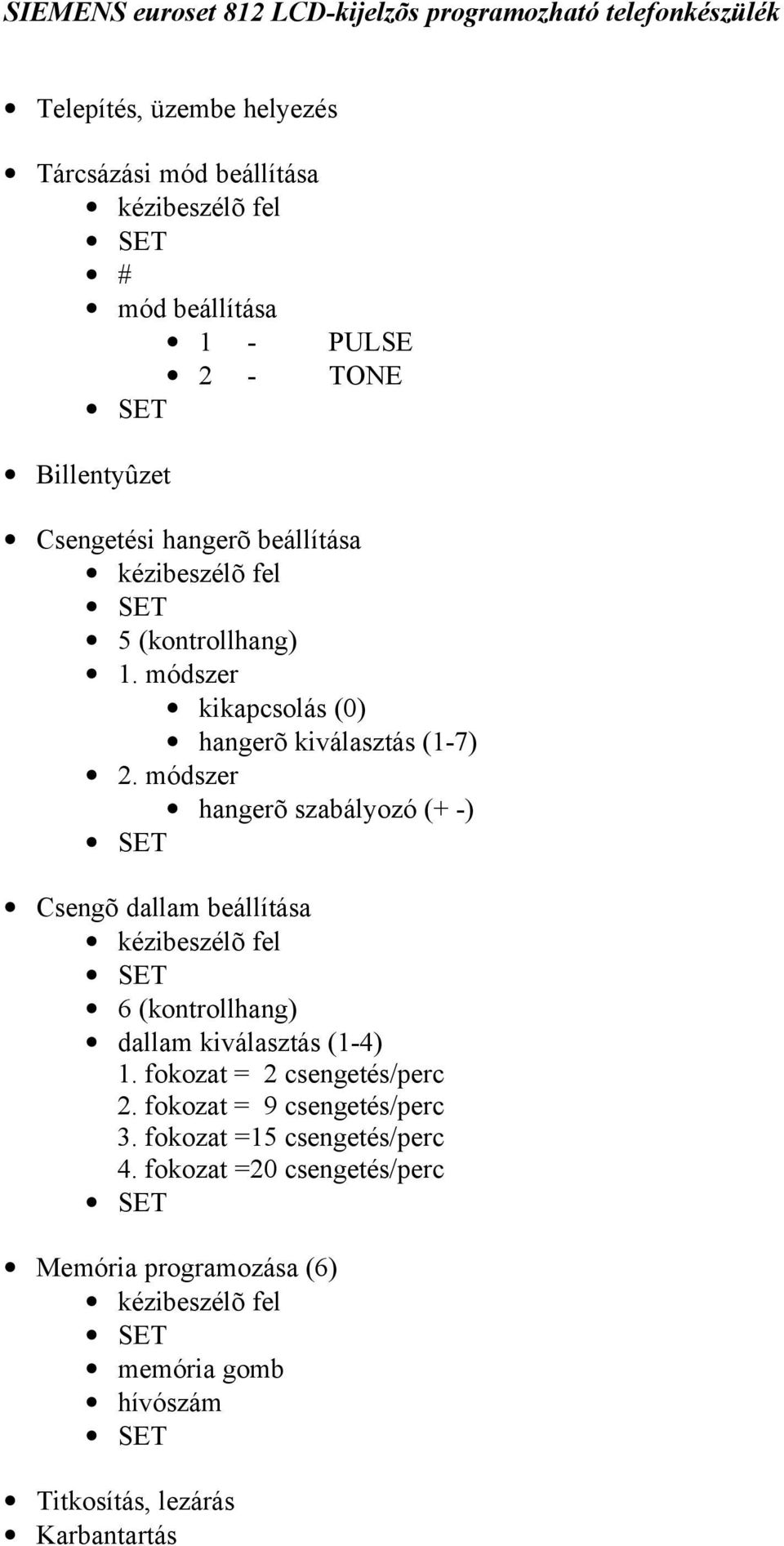

15 SIEMENS euroset 812 LCD-kijelzõs programozható telefonkészülék Telepítés, üzembe helyezés Tárcsázási mód beállítása kézibeszélõ fel # mód beállítása 1 - PULSE 2 - TONE Billentyûzet Csengetési hangerõ beállítása kézibeszélõ fel 5 (kontrollhang) 1. módszer kikapcsolás (0) hangerõ kiválasztás (1-7) 2. módszer hangerõ szabályozó (+ -) Csengõ dallam beállítása kézibeszélõ fel 6 (kontrollhang) dallam kiválasztás (1-4) 1. fokozat = 2 csengetés/perc 2. fokozat = 9 csengetés/perc 3. fokozat =15 csengetés/perc 4. fokozat =20 csengetés/perc Memória programozása (6) kézibeszélõ fel memória gomb hívószám Titkosítás, lezárás Karbantartás

16

17 SIEMENS euroset 835 digitális üzenetrögzítõs programozható telefonkészülék Telepítés, üzembe helyezés, energiaforrás (adapter) Tárcsázási mód beállítása (megegyezik a SIEMENS 812 készülékével) Billentyûzet Csengetési hangerõ beállítása 5 (kontrollhang) 1. módszer kikapcsolás (0) hangerõ kiválasztás (1-7) 2. módszer hangerõ szabályozó (+ -) Csengõ dallam beállítása 6 (kontrollhang) hangsorrend beállítás 1-4 dallam kiválasztás 1-9 Memória programozása (10) MEM programhely (0-9) hívószám Üzenetrögzítõ (max. 14 perc) fogadó (kimenõ) üzenet felvétele kézibeszélõ fel BE/KI világítógomb szöveg (min.10 - max.30 sec) 5 kézibeszélõ le

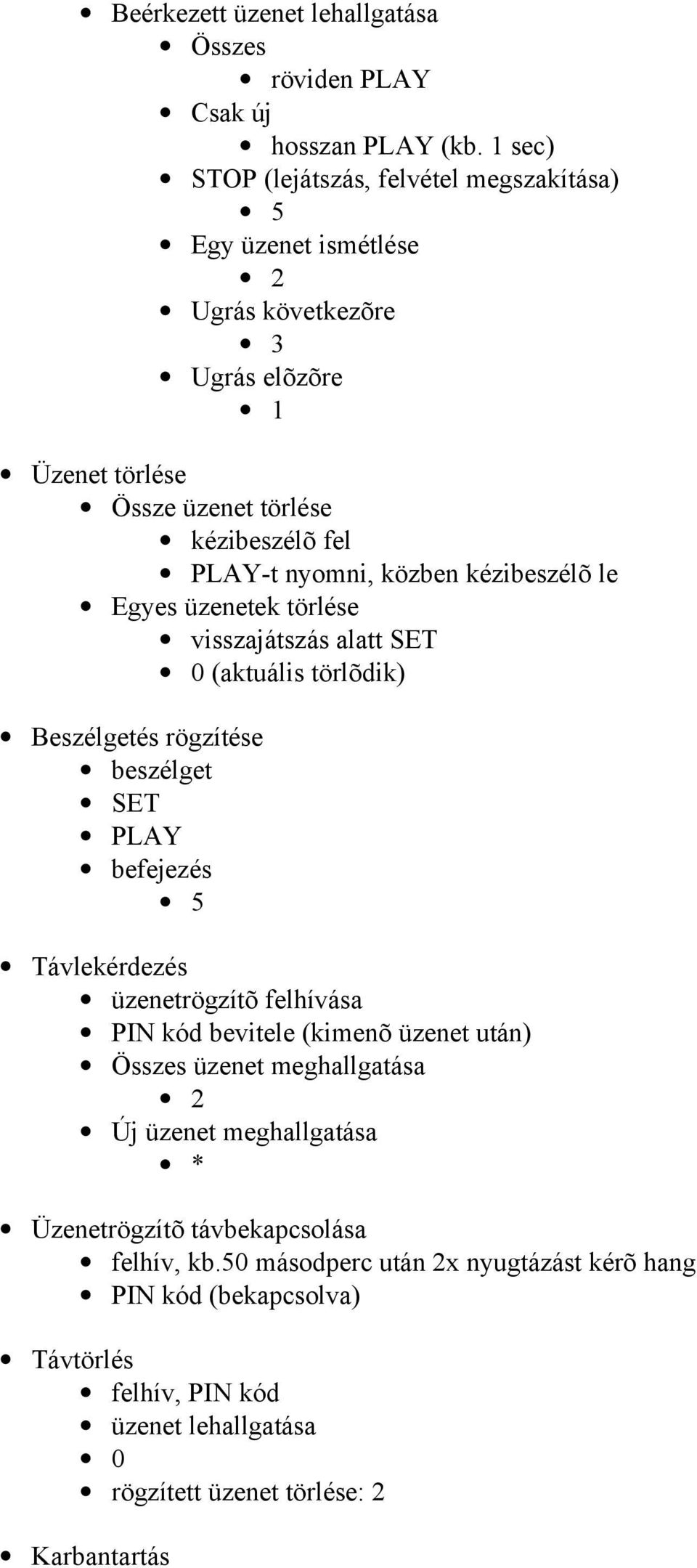

18 Beérkezett üzenet lehallgatása Összes röviden PLAY Csak új hosszan PLAY (kb. 1 sec) STOP (lejátszás, felvétel megszakítása) 5 Egy üzenet ismétlése 2 Ugrás következõre 3 Ugrás elõzõre 1 Üzenet törlése Össze üzenet törlése kézibeszélõ fel PLAY-t nyomni, közben kézibeszélõ le Egyes üzenetek törlése visszajátszás alatt SET 0 (aktuális törlõdik) Beszélgetés rögzítése beszélget PLAY befejezés 5 Távlekérdezés üzenetrögzítõ felhívása PIN kód bevitele (kimenõ üzenet után) Összes üzenet meghallgatása 2 Új üzenet meghallgatása * Üzenetrögzítõ távbekapcsolása felhív, kb.50 másodperc után 2x nyugtázást kérõ hang PIN kód (bekapcsolva) Távtörlés felhív, PIN kód üzenet lehallgatása 0 rögzített üzenet törlése: 2 Karbantartás

19

20 SIEMENS Gigaset 1010 vezeték nélküli telefonkészülék Jellemzõi: frekvencia: 1880 MHz hatótávolság szabadban: max. 300 méter épületben: max. 50 méter bázisállomás mobilegység (akkumulátor) adapter Telepítés, üzembe helyezés, energiaforrás (adapter) Üzemi állapot kapcsolása bezár billentyûzet Tárcsázási üzemmód átállítása tárolás # 1 PIN kód hívás ismétlés pulse: 033 tone: 037 (rövid) 038 (hosszú) tárolás Hangerõ beállítása (mobilegység hangszóró) bekapcsol tárolás tárolás Csengetési hangerõ beállítása tárolás tárolás Csengõ hangzásának beállítása tárolás tárolás figyelmeztetõ hang (hatókörzetbõl kilépés jelzése) tárolás 3 3 bekapcsolás = 1 kikapcsolás = 0 tárolás

21 bázisállomás lezárása (csak bejövõ hívás megengedett!) tárolás és # 2 4 PIN kód bekapcsolása = 1 kikapcsolása = 0 tárolás Programozás rövid hívószámok tárolása (memória) programozás tárolás rövid hívószám tárolásihely (0-9) hívószám tárolás hívás rövid hívószám tárolási hely Karbantartás

22 bisy Euro-ISDN telefonkészülék Telepítés, üzembe helyezés billentyûzet alapbillentyûzet kiegészítõ billentyûzet info hívólista hívásra várakoztatás (tartás) szétkapcsolás konferencia hívás + - (lapozás) cél billentyû (memória helyek) visszahívás programozás telefonkönyv hívás ismétlés (10 utolsó) kihangosítás némító Célbillentyûzet programozása (7) program (P) célbillentyû (program hely) telefonszám program (P) Telefonkönyv programozása (100) program (P) telefonkönyv menü kiválasztás (+ -) Új bevitel program (P) név beírása program (P) hívószám (jobbra léptetés a + nyomógombbal) program (P) program (P) Változtatás Törlés

23

24 Kis alközpontok PAX-206 Felépítése, csatlakozások, táplálása Alapszolgáltatások Belsõ hívás Adott mellék hívása Általános vagy körözvény hívás (# 3) Külsõ hívás Hívás kezdeményezése (0) (81) (82) Hívás átvétele más mellékrõl (80) Hívás átadása bejövõ hívás átadása (mellékszám hosszan) kimenõhívás átadása (hosszan = 0 röviden mellékszám) Hívás átirányítása átirányítás bekapcsolása (# 4 és mellékszáma) átirányítás törlése (# 40) Extra szolgáltatások Kimenõ üzenetek - beválasztás Kimenõ üzenetek meghallgatása elsõ bejövõ (# 8) második bejövõ (# 9) Kimenõ üzenet megváltoztatása elsõ (# 5) (13 sec) második (# 6) ( 7 sec) Fax fogadása automatikus vagy kezelõvel Nappali / éjszakai üzemmód automatikus kézi (nappali = # 1 éjszakai = # 2 ) Kaputelefon Kapu nyitása (# 7)

25

26 Számítógépes telefonkapcsolat Modem (külsõ / belsõ) csatlakoztatás, üzem behelyezés (SORREND!!!) sebesség kijelzések a külsõ modemen - ACORP Voice/Fax/Modem MR - Modem Ready - A modem üzemkész ha a modem be van kapcsolva és használatra kész TR - Termimal Ready - A számítógép üzemkész a jelvezeték a számítógépbõl a modemhez csatlakozik (üzemkész) CD - Carrier Detect - Hordozójel a modem jelet kap egy másik modemtõl RD - Receive Data - Adatátvétel (fogadás) a számítógép adatot fogad a modem felöl SD - Send Data - Adatküldés a számítógép adatot küld a modem felé AA - Auto Answer - Automatikus választás a bejövõ hívás automatikus kezelése; felismeri a telefon és a modem, illetve a faxhívást (hívás szétválogatás) OH - Off Hook - A hívott jelentkezett a modem csatlakozott a telefonvonalhoz és kész arra, hogy adatokat fogadjon, illetve küldjön HS - High Speed - Nagy sebesség folyamatosan világít ha a modem bps-nél gyorsabb villog ha a sebesség kisebb mint 2400 bps Telefonálás számítógépen keresztül program installálása telefonszámok tárolása telefonhívás kezdeményezése telefonálás (mikrofon - fejhallgató / hangszóró) Faxolás számítógépen keresztül installálás számok tárolása fax-lap megnyitása hívás kezdeményezése fax küldése Böngészõ program telepítése (Internet Explorer, Netscape) telefonhálózatos eléréssel szolgáltató hívószáma DNS cím felhasználó IP cím dinamikus statikus felhasználó név (USER név) felhasználói jelszó (PASSWORD)

27

28 Szószedet a telefonkészülékekhez announcement ans / calls ans sys on/off answer on/off busy redial clear dtmf - Dual-Tone Multi-Frequency ext high hold hyphen icm Incoming Message int isdn - Integrated Services Digital Network Iwv local call only lock low lower memo memo memo/2 way memory dial (mem dial) message indicator mic mute ogm Outgoing Message ogm play ogm rec pause play play/stop playback / pause program pulse pwr/in use recall redial rew ringer rings save selector set sp-phone speaker store timer timer set tone volume kimenõ üzenet felvétel / lejátszás jelentkezés hívásra / hívásszám jelentkezés hívásra be/ki üzenetrögzítõ ki/be kapcsolása foglalt szám automatikus újrahívása törlés hangszámválasztás külsõ hangosítás vonaltartás titkosítás bejövõ üzenet belsõ integrált szolgáltatású digitális hálózat impulzus választás csak helyi hívás zár billentyû halkítás alsó váltógomb telefonszám keresés / gyorsított hívásgomb házi üzenet megjegyzés / telefonbeszélgetés felvétele memóriából hívás üzenet jelzõlámpa mikrofon mikrofon elnémítás kimenõ üzenet kimenõ üzenet lejátszása kimenõ üzenet felvétele szünet, tárcsázás programozása közbeni késleltetés visszajátszás üzenet lejátszás/állj kimenõ üzenetek lejátszása / megállítása programozás impulzus számválasztás táplálás / használatban jelgomb (hívás átirányítás, várakoztatás) hívás ismétlés visszacsévélés (kazetta) csengõ / csengetés csengetés-szám (kiválasztás) utolsó hívószám megõrzése beállító / beállítás tárolás kihangosítás kihangosítás tárolás (programozáshoz) idõmérés (nullázásra is használható) idõ beállítás hangszámválasztás hangerõ

29 Szószedet a modemes kapcsolat témakörhöz auto answer - AA auto dial carrier detect - CD Doman Name Server - DNS high speed - HS Internet protocol - IP modem - MOdulátor/DEModulátor modem ready - MR off hook - OH password receive data - RD send data - SD terminal ready - TR USER-name automatikus választás automatikus tárcsázás hordozójel szolgáltató szerverének címe nagy sebesség felhasználó internet címe jel átalakító modem üzemkész a hívott jelentkezett jelszó adatátvétel (adatfogadás) adatküldés számítógép üzemkész felhasználó neve
