1 1. Tartalom jegyzék 2 1. Tartalom Oldal 2. Szerelés, üzembehelyezé és csatlakozás 3 3. Kezelőelemek 4 4. Kijelző 4 5. Gyári beállítás 5 6 Beállítások változtatása Óraidő és heti nap Naptári hónap, nap és üzemmód változtatása AU = automatikus átállítás cha = hét napjára vonatkozó átállítás no = nincs átállítás Állandó kapcsolási parancsok Blokk képzés a hét napjaiból Impulzus- kapcsolás parancsai Ciklus-kapcsolás parancsai Olvasás - változtatás - törlés - RESET Kézi kapcsoló DCF77-rádió távvezérlési üzemmód Műszaki adatok 22

2 2. Szerelés- üzembe helyezés - csatlakozás 3 H 2.1 Szerelés Kapcsolóóra szerelése : DIN sínre Falfelületre Szerelési készlet: 2 és 3 TE részére. Art.Nr Üzembehelyezés Az óraidő és a dátum gyárilag be lett állítva. A kapcsolóóra alaphelyzetben van, csak a kettőspont (-- : --) villog. Nyomjon meg egy tetszőleges gombot: az óra aktivizálódik - elindul. mutatja az óraidőt AC DC + CH 1 CH Csatlakozás Nézze meg a csatlakozási rajzot a készüléken. az óra aktív mutatja az óraidőt (hét napját) Körülbelül 1..2 perc múlva a kapcsolóóra aktivizálódik. AC DC + CH 1 CH 2 CH 1 CH 2 AC DC + AC DC +

3 3. Kezelőelemek 4 Programbevitel elindul Óraidő beállítása, program bevitel befejezése Hét napjának kiválasztása Kapcsolási idők törlése Óra, nap, év beállítása Kézi kapcsoló Impulzus / Ciklus beadása Reset Perc beállítása Nyári/téli idő átállítás 4. Kijelző Dátum Nyári idő kijelzése AM/PM kijelzése DCF77 vevő 1.csatorna 2.csatorna Kapcsolási mód (Ki/Be) = hét napjai Órák- aktuális idő Naptári napok - aktuális dátum - kezdete/vége nyári idő Percek - aktuális idő Hónap - aktuális idő - kezdete/vége - nyári idő Év - nap/hónap Impulzus/ciklus Állandó üzemmód Automatikus üzemmód Kézi üzemmód

4 5. Gyári beállítás H 5 A kapcsolóórára az előirt időbeállítás : a közép - európai ( MEZ ). A kapcsolóóra 3 üzemmóddal rendelkezik. A dátum, az óraidő beállítása az AU üzemmódban történik. Üzemmódok: AU A nyári téli időszak automatikus átállítását - szabályozását végzi, a pont szerint. cha A hét napjaira vonatkozó nyári, téli időszak átállítását - szabályozását végzi, a pont szerint. Ön megadja lakhelyét/országát, a nyári időszak kezdetének és végének érvényes dátumát. Például:az aktuális év áprilisának első vasárnapját. (Elindul a nyári idő) Az év októberének utolsó vasárnapján, vége a nyári idő-számításnak. A következő években mindig a megfelelő hét, megfelelő napján történik meg az átállítás. no Nincs átállítás a pont szerint. AM/PM-átkapcsolás Kapcsolóóra az aktuális üzemmódban van 1. h-gombot nyomjuk meg és tartsuk benyomva 2. Res-gombot 1x nyomjuk meg - az összes szegmens megjelenik - körülbelül 1perc múlva : AM és 3 ( szerda ) látszik a kijelzőn. 3. h-gombot engedjük el 4. Üzemmód választás igény szerint: vagy vagy pont szerint. 5. Aktuális idő és a hét napjának beállítása 6.1 pont szerint.

5 6. Beállítások változtatása 6 Minden beállítást, amelyet Ön kezdeményez az megnyomásával kell elkezdeni, illetve befejezni. 6.1 Óraidő és a hét napja - gomb -gombot 1x nyomjuk meg a kettőspont (- - : - -) nem világit Óraidő beállítása: a h - gombbal az órákat az m - gombbal a perceket Ha az üzemmód: no = nincs átállítás szerint. Most a hét napját kell beállítani, a DAY - gombbal: 1 - Montag = hétfő 2 - Dienstag = kedd 3 - Mittwoch = szerda Sonntag = vasárnap -gombot 1x meg kell nyomni, ezzel a bevitel befejeződik.

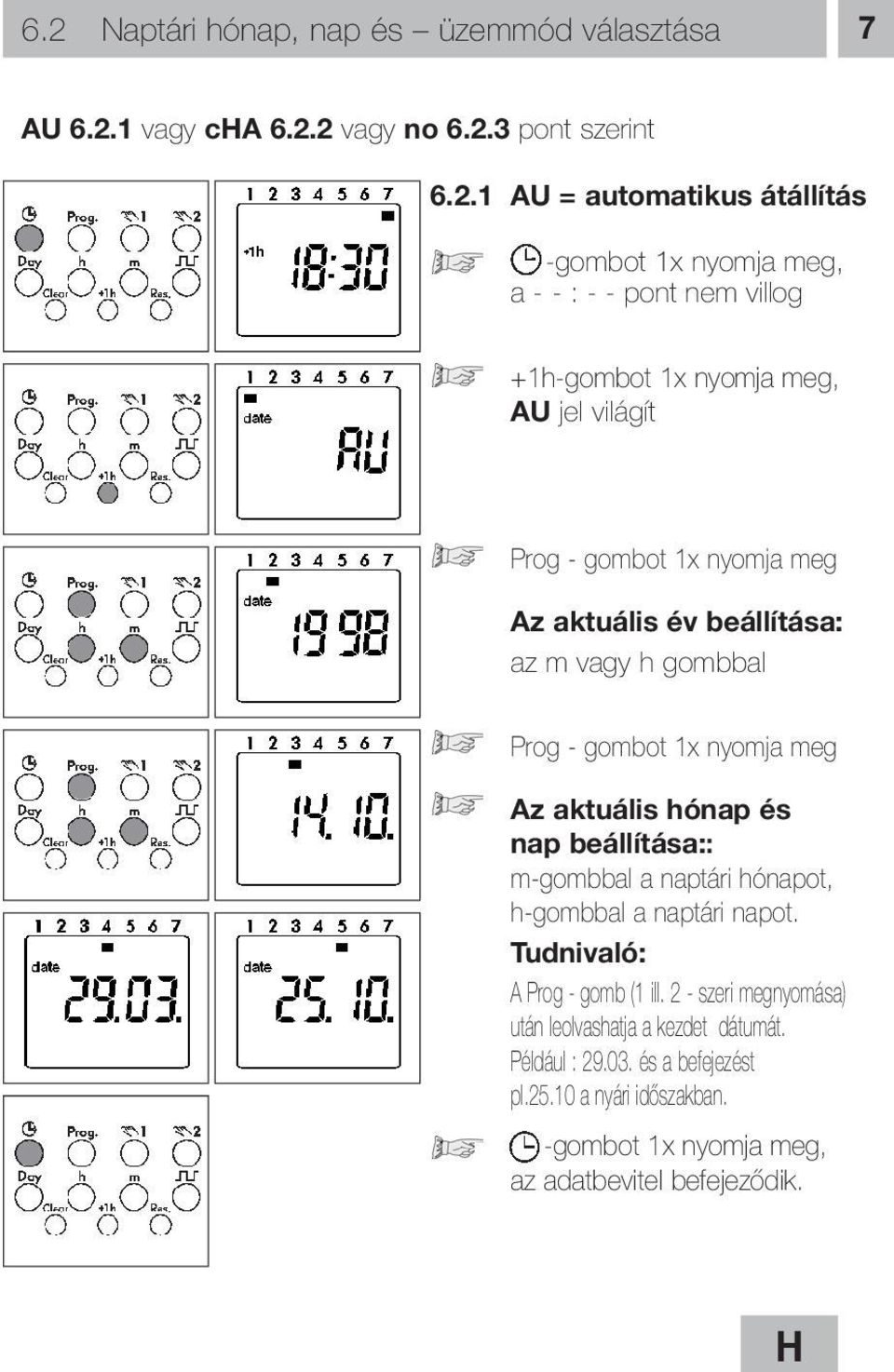

6 6.2 Naptári hónap, nap és üzemmód választása H 7 AU vagy cha vagy no pont szerint AU = automatikus átállítás -gombot 1x nyomja meg, a - - : - - pont nem villog +1h-gombot 1x nyomja meg, AU jel világít Prog - gombot 1x nyomja meg Az aktuális év beállítása: az m vagy h gombbal Prog - gombot 1x nyomja meg Az aktuális hónap és nap beállítása:: m-gombbal a naptári hónapot, h-gombbal a naptári napot. A Prog - gomb (1 ill. 2 - szeri megnyomása) után leolvashatja a kezdet dátumát. Például : és a befejezést pl a nyári időszakban. -gombot 1x nyomja meg, az adatbevitel befejeződik.

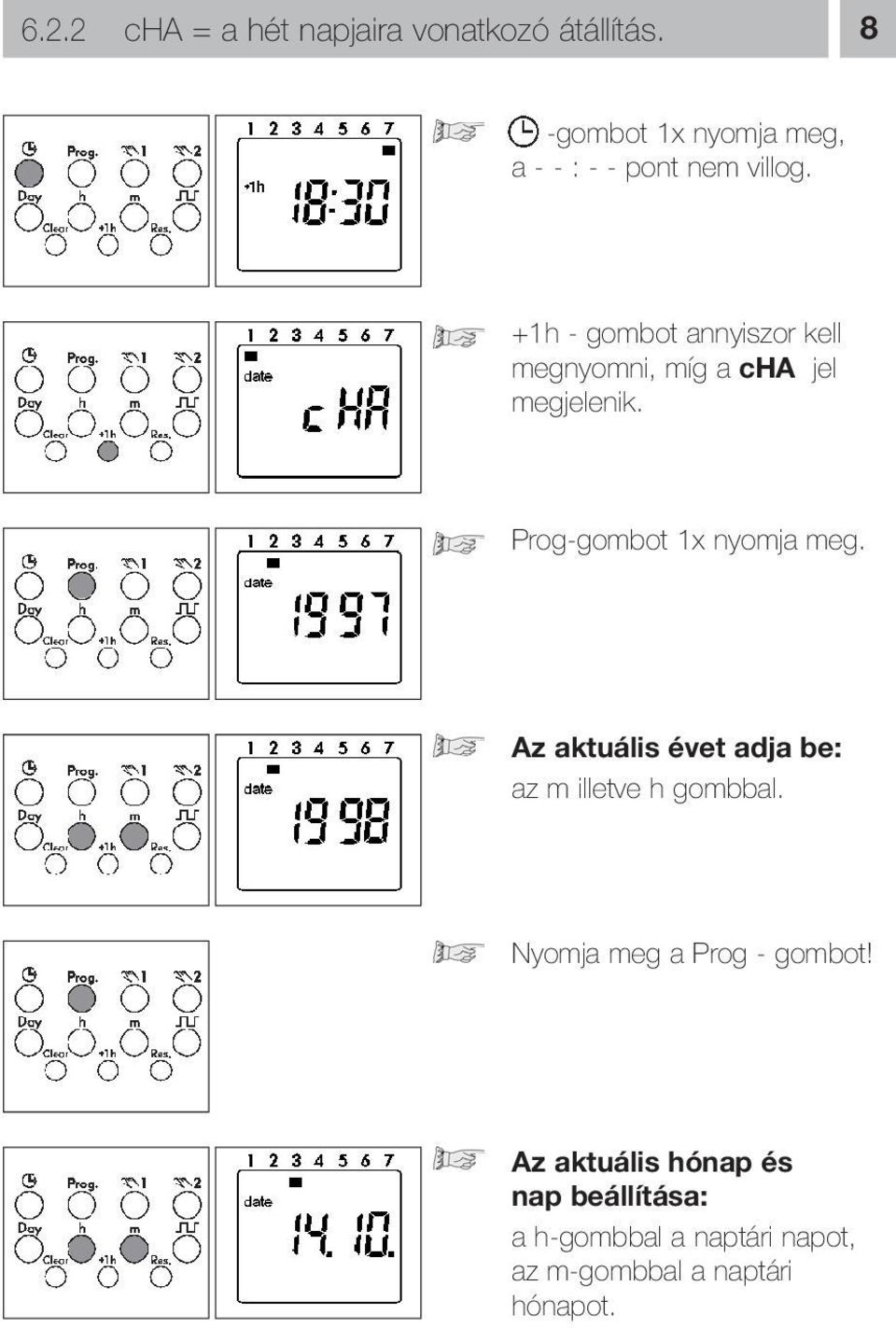

7 6.2.2 cha = a hét napjaira vonatkozó átállítás. 8 -gombot 1x nyomja meg, a - - : - - pont nem villog. +1h - gombot annyiszor kell megnyomni, míg a cha jel megjelenik. Prog-gombot 1x nyomja meg. Az aktuális évet adja be: az m illetve h gombbal. Nyomja meg a Prog - gombot! Az aktuális hónap és nap beállítása: a h-gombbal a naptári napot, az m-gombbal a naptári hónapot.

8 H 9 A Prog-gomb működtetésével a nyári időszámítás elindul és megjelenik a kijelzőn. Az individuális nyári időszámítás kezdetének beállítása: az m-gombbal a hónap, a h-gombbal a nap A Prog-gomb működtetésével a nyári időszámításnak vége, ez jelenik meg a kijelzőn Az individuális nyári időszámítás befejezésének beállítása: az m-gombbal a hónap, a h-gombbal a nap -gombot 1x nyomja meg az adatbevitel befejeződik.

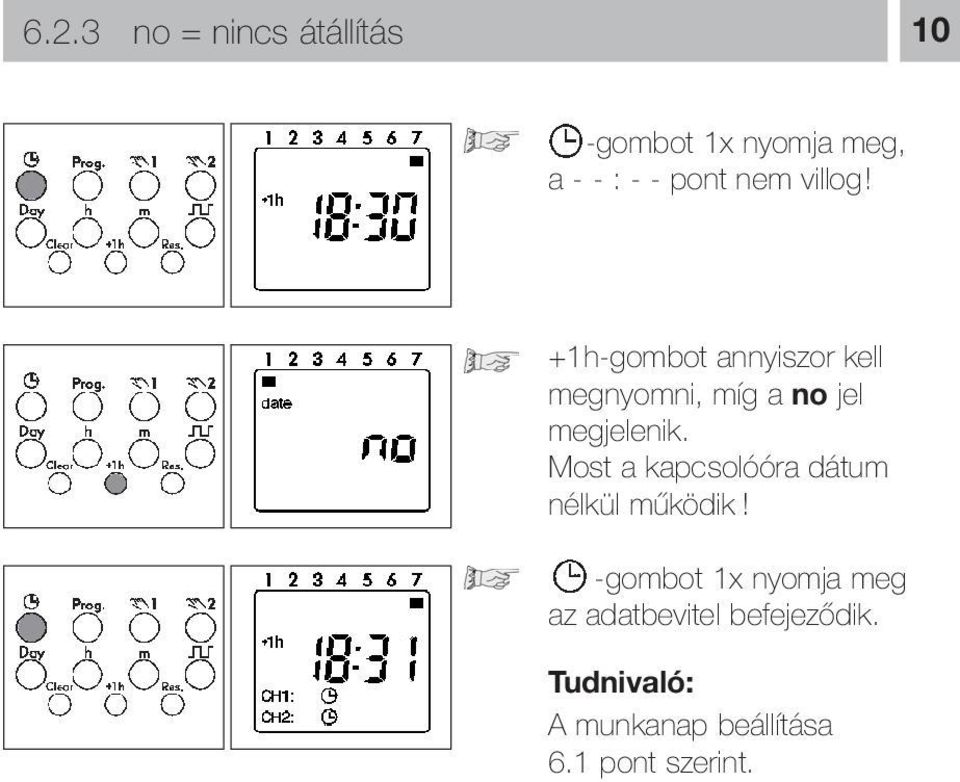

9 6.2.3 no = nincs átállítás 10 -gombot 1x nyomja meg, a - - : - - pont nem villog! +1h-gombot annyiszor kell megnyomni, míg a no jel megjelenik. Most a kapcsolóóra dátum nélkül működik! -gombot 1x nyomja meg az adatbevitel befejeződik. A munkanap beállítása 6.1 pont szerint.

10 7. Állandó kapcsolási parancsok 11 Ön meghatározza a kapcsolási időket, a kapcsolás állapotát a mindenkori kapcsolási kimenet ( csatorna ) részére. Jel: CH1 = csatorna 1 BE CH2 = csatorna 2 KI A lehetséges hozzárendelések: Kapcsolási parancsok csak 1.csatornának Kapcsolási parancsok csak 2.csatornának Azonos kapcsolási parancsok 1.csatorna és 2.csatorna részére. (Kapcsolási idő és kapcsolási állapot azonos) Szabad programhely választása: A Prog-gombot addig kell működtetni míg a - - : - - jel megjelenik. Kapcsolási idők beállítása: az m-gombbal a percek, a h-gombbal az órák. A hét napjainak beállítása: A hét napjaiból képzett blokk 9.pont szerint. Kapcsolási állapot beállítása: a -gombbal vagy gombbal A kapcsolási állapot CH1 vagy CH2 esetén működésképtelen is lehet. Nincs jel-nincs kapcsolás A Prog-gombot 1x megnyomva, a bevitel befejeződik. Szabad programhely kijelzés jelenik meg, a további műveletek részére. -gombot 1x megnyomva az adatbevitel befejeződik. A kijelzőn az aktuális óraidő jelenik meg. H

11 8. Blokk képzés a hét napjaiból 12 (Tetszőleges kombináció a hét napjaiból.) Ön meghatározza a kiválasztott napokat a program részére. 1- Montag = hétfő; 2- Dienstag = kedd; 3- Mittwoch = szerda...7-sonntag = vasárnap Példa: Montag + Mittwoch + Freitag ( 8.00 órakor BE; órakor KI) Szabad programhely választása: A Prog-gombot addig kell működtetni míg a - - : - - jel megjelenik. Day-gomb megnyomásával mind a 7 munkanap aktivizálható A hét napjainak aktivizálása/ aktivizálás megszüntetése: A Day-gombot 1x megnyomva a számlapon megjelenik a Curzor, ezzel kell a napokat kijelölni. ( ig) Day-gombbal végezhető el az aktivizálás, ill. törlés. Következő nap választása: A Prog-gombbal végezhető el a Curzor mozgatása. Day-gombbal végezhető el az aktivizálás, ill. törlés.

12 H 13 -gombot 1x megnyomva befejeződik a napok kiválasztása - tárolása A kapcsolási idők valamint a kapcsolásí állapot = BE = KI a mindenkori kapcsolási kimenet (csatorna) részére megadásra került. Állandó parancsok : a 7.pont szerint. Impulzus- kapcsolás parancsai: 9.pont szerint. Ciklus- kapcsolás parancsai: 10.pont szerint. A következő kapcsolási parancsok végrehajtása után a kapcsolóóra kapcsolási állapota automatikusan aktualizálódik az óraidő, dátum, kapcsolási program elolvasása, változtatása vagy bekapcsolása a DCF-szinkronizálása a hálózat visszaállítása. Ez az jelenti, hogy: a program a korábban megadott impulzus-kapcsolási parancsokat nem veszi figyelembe az aktív ciklus-kapcsolás a beprogramozott kapcsolási tartamnak megfelelően indul újra

13 9. Impulzus-kapcsolás parancsai 14 Ha a felhasználó, a másodperc intervallumban gyakran végez - BE illetve KI kapcsolást, ennek biztonságosnak kell lennie, mert a visszahatás befolyásolja a világító berendezések működését, élettartamát és rádió és Tv vételi zavarokat okozhat. Ön meghatározza az impulzus kapcsolás idejét a parancsok részére. Az így megadott időpont kerül beprogramozásra. A jel = BE kapcsolás időtartama: ( Sec vagy Min.) A másodperc vagy perc kiválasztása a következő oldalon látható. Egy impulzus- kapcsolás parancs áll: indítási - startidőből BE - kapcsolási időből Példa: Indítási idő: Montag ( hétfő)- től Freitag (péntek)- ig óra BE- kapcsolás ideje: 10 Sec. Indítási idő BE kapcsolás ideje Szabad tárolóhely választása: A Prog-gombot addig kell működtetni míg a - - : - - jel megjelenik. Kapcsolási idő beállítása: a hét napjainak beállítása a 8.pont szerint. az m-gombbal a percek, a h-gombbal az órák. Az impulzus kiválasztása: gombbal, az gombbal a kapcsolási parancs megadása - kijelölése. (1x megnyomni)

14 H 15 Kapcsolási kimenet választása: a -gombbal kiválasztva, CH1 és/vagy CH2-őt. A Prog-gombot nyomja meg. A BE-kapcsolás idejének kiválasztása: - sekundum - perc az m-gombbal. A BE-kapcsolás időtartamának beállítása: a -gombbal A Prog-gomb megnyomása után a bevitel befejeződik. A kijelzőn a szabad programhely száma jelenik meg, további adatbevitel részére vagy az -gomb 1x-szeri megnyomásával zárjuk a bevitelt. A kijelzőn az aktuális óraidő jelenik meg.

15 10. Ciklus-kapcsolás parancsai 16 Ön meghatározza az időket a ciklus-kapcsolási parancsok részére. Jelek: = BE- kapcsolás időtartama ( Sek. vagy Min.) = ciklus időtartama ( Sek. vagy Min.) A perc ill. a másodperc kiválasztása a következő oldalon található. Egy ciklus-kapcsolási parancs a következőkből áll: Indítási idő-startidő A BE-kapcsolás időtartama Ciklus-időtartama (BE-kapcsolás időtartam + szünet) Befejezési idő A befejezési idő akkor szükséges, ha a ciklusnak egy meghatározott időn belül le kell zárulnia. Ha Ön nem állít be befejezési időt, akkor a ciklus- kapcsolási parancs befejezése nélkül működik. 1.példa: Indítás ideje BE-kapcsolás időtartama Ciklus időtartama Befejezés ideje 2.példa: Indítás ideje BE-kapcsolás időtartama Ciklus időtartama Befejezés ideje Montag óra 10 Minuten (perc) 60 Minuten Freitag óra Montag tól Freitag ig óra 10 Minuten (perc) 60 Minuten Freitag óra Indítási idő BE-időtartama 10 Minuten Befejezési idő Szünet Ciklusidő 60 Min. Szünet 60 min. czas cyklu

16 H 17 Szabad tárolóhely választása: A Prog-gombot addig kell működtetni míg a - - : - - jel megjelenik. Inditási idő beadása: A hét napjainak beállítása, a 8.pont szerint : az m-gombbal a perc a h-gombbal az óra. A ciklus kiválasztása = gombbal, a gombbal a ciklus kapcsolási parancs kijelölhető. (2x megnyomni) Kapcsolási kimenet választása: a -gombbal CH1 és/vagy CH2 csatorna A Prog-gombot megnyomni. A BE-kapcsolás időtartamának kiválasztása: - Sekunden = másodpercek - Minuten = percek az m-gomb megnyomásával A BE-kapcsolás időtartamának beállítása: a - gombbal között. A Prog-gombot megnyomni.

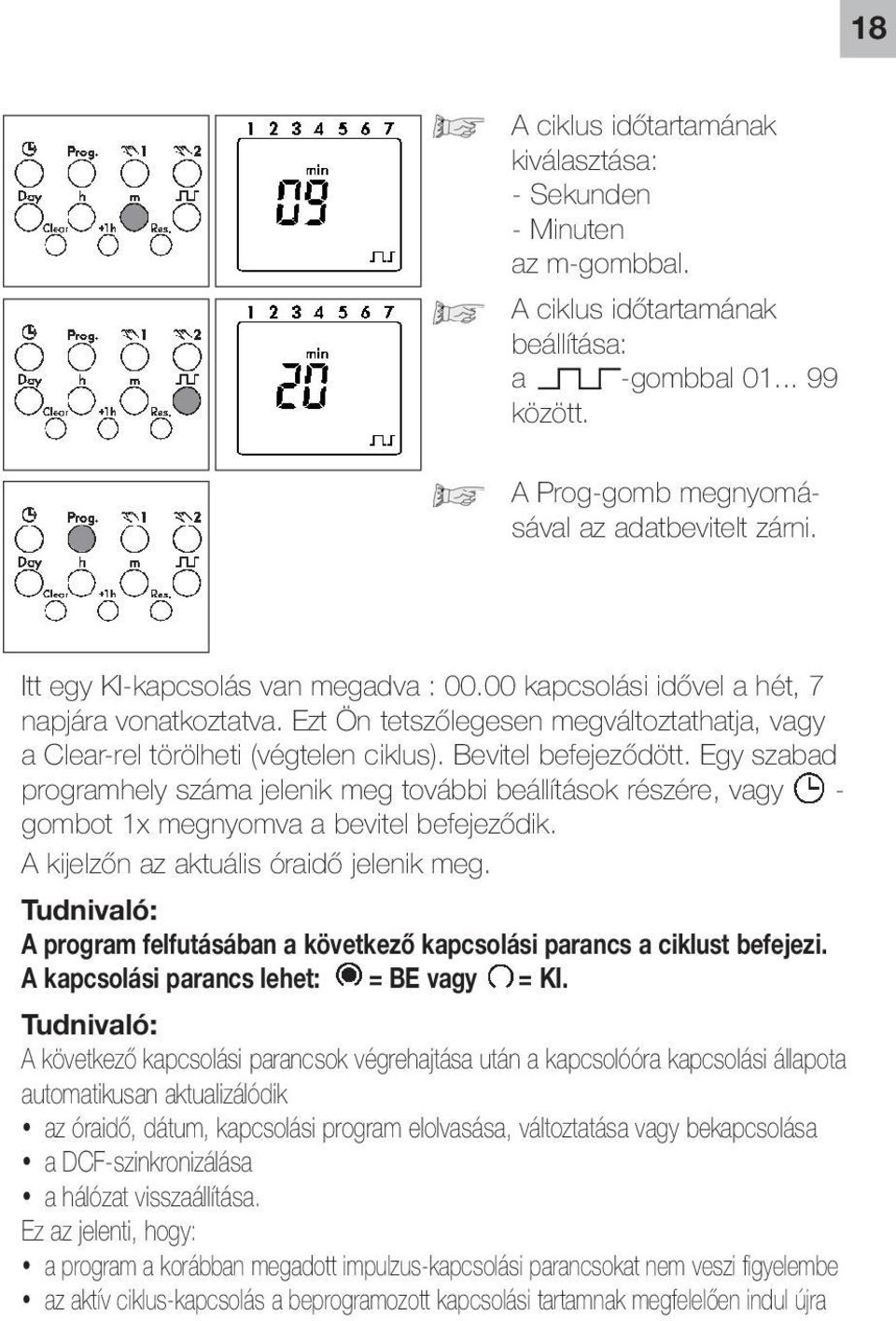

17 18 A ciklus időtartamának kiválasztása: - Sekunden - Minuten az m-gombbal. A ciklus időtartamának beállítása: a -gombbal között. A Prog-gomb megnyomásával az adatbevitelt zárni. Itt egy KI-kapcsolás van megadva : kapcsolási idővel a hét, 7 napjára vonatkoztatva. Ezt Ön tetszőlegesen megváltoztathatja, vagy a Clear-rel törölheti (végtelen ciklus). Bevitel befejeződött. Egy szabad programhely száma jelenik meg további beállítások részére, vagy - gombot 1x megnyomva a bevitel befejeződik. A kijelzőn az aktuális óraidő jelenik meg. A program felfutásában a következő kapcsolási parancs a ciklust befejezi. A kapcsolási parancs lehet: = BE vagy = KI. A következő kapcsolási parancsok végrehajtása után a kapcsolóóra kapcsolási állapota automatikusan aktualizálódik az óraidő, dátum, kapcsolási program elolvasása, változtatása vagy bekapcsolása a DCF-szinkronizálása a hálózat visszaállítása. Ez az jelenti, hogy: a program a korábban megadott impulzus-kapcsolási parancsokat nem veszi figyelembe az aktív ciklus-kapcsolás a beprogramozott kapcsolási tartamnak megfelelően indul újra

18 11. Olvasás - változtatás - törlés -Reset H 19 Ön lépésenkét elolvashatja a program tartalmát Ön változtathatja, átírhatja a program tartalmát Ön törölheti a program tartalmát Ön törölheti a dátumot és az óraidőt Olvasás A Prog-gombot az írásnak megfelelően működtetni kell. Minden egyes tartalmi rész megjeleni egészen a program végéig. Ezután : egy szabad programhely - - : - - a tárolóhelyek száma ( Fr10) Változtatás A Prog-gombot az írásnak megfelelően működtetni kell, míg a változtatni kívánt kapcsolási parancs megjelenik. Kapcsolási parancs változtatása ahogy a 8. pontban a hét napjaiból blokk képzése 9. pontban a impulzus-kapcsolás parancsai 10. pontban a ciklus-kapcsolás parancsai találhatók. Egyes kapcsolási parancsok törlés: A Prog-gombot az írásnak megfelelően működtetni kell, míg a változtatni kívánt kapcsolási parancs megjelenik. Clear-gombot 1x meg kell nyomni, ezzel a parancs törlődik. Ha ön a kapcsolási időt törli, törölje a ciklus és impulzuskapcsolási parancsait is.

19 20 Az összes kapcsolási parancs törlése A Prog-gombot működtesse addig, míg a Frxx a kijelzőn megjelenik. Clear-gombot 1x nyomja meg a kijelzőn a Cl jelenik meg Clear-gombot nyomja meg és tartsa benyomva. Összes tárolóhely törlődik! A kijelzőn megjelenik a max. tárolóhely szám. Reset A Reset-gombot 1x nyomja meg A beállított dátum és óraidő visszaáll a kezdeti értékre. A gyári beállítás AU = automatikus S/W Idő átállítás aktív. ( ) Összes szegmens 2 mp-ig látható, utána megjelenik: 00:00. Aktuális adatok beállításához nézze meg: 5 és 6 oldalt.

20 12. Kézi kapcsolás H 21 Ha Ön kézzel megváltoztatja az adott kapcsolási program állapotát, a tetszőlegesen beállított kapcsolási program marad és tárolásra kerűl. -1 az 1. csatorna részére -2 a 2. csatorna részére = automatikus = BE = KI = kézi üzem = KI = BE Fix = állandó üzem Fix = állandó BE Fix = állandó KI Kapcsolási állapot megfelel a beadott programnak. Ön kézzel változtatja a meglévő kapcsolási állapotot. A következő kapcsolási parancs ismét automatikusan kerül végrehajtásra. Ön kézzel változtatja a meglévő kapcsolási állapotot. Csak -zel kapcsolható át állandó üzemből automatikus üzembe. 13. DCF-rádió távvezérlés A kapcsolóóra egy beépített antennával fogja a DCF rádió - hullám jeleket. Az elkülönített bevezetőkre vigyázni kell! Ha a kapcsoló óra vételen van, a kijelzőn jel látható.

21 14. Műszaki adatok ill. 2 Csatorna heti program 1. ill. 2 Csatorna heti program Méretek ( HxBxT ) mm Előtét keresztmetszet mm Tőmeg ( g) Csatlakozás Felvett teljesítmény Kapcsolási teljesítmény - ohmos terhelés (VDE, IEC) - induktív ter. cos ϕ izzólámpa terhelés Kapcsolási kimenet Kapcsoló érintkezők Kimeneti pontosság DCF /rádió vezérlés Adatmegőrzés tip. Adatmegőrzés Legkisebb kapcsolási idő Programozható Tárolóhelyek száma Kapcsolási előválasztás Kézi kapcsoló Impulzus-kapcsolás parancsai Ciklus-kapcsolás parancsai Kapcsolási állapot kijelző Blokk-képzés a hét napjaiból Nyári / téli idő automatikus átállítás Környezeti hőm. tartomány Érintésvédelmi oszt. Védettség ( MSZ IEC 529) Csatlakozás módja Plombálhatóság 45 x 36 x x készüléken jelölve készüléken jelölve 16 A/250 V AC 2.5 A/250 V AC 1000 W potenciál szegény 1 ill.2 váltó +/ 2.5 s/nap+20 C-on Lithium 3 év a gyártástól 1 sekundum minden perc 30/40 van automatikus / előválasztó Fix BE/Fix Ki sek./ perc sek./ perc van előnyös lehetőség szabadon választható aut. -25 C C II kettős szig. IP 20 Bizt. csavaros csatlakozó igen 45 x 54 x x készüléken jelölve készüléken jelölve 16 A/250 V AC 2.5 A/250 V AC 1000 W potenciál szegény 1 ill.2 váltó +/ 2.5 s/nap+20 C-on beépített antenna Lithium 3 év a gyártástól 1 sekundum minden perc 30/40 van automatikus / előválasztó Fix BE/Fix Ki sek./ perc sek./ perc van előnyös lehetőség szabadon választható aut. -25 C C II kettős szig. IP 20 Bizt. csavaros csatlakozó igen
