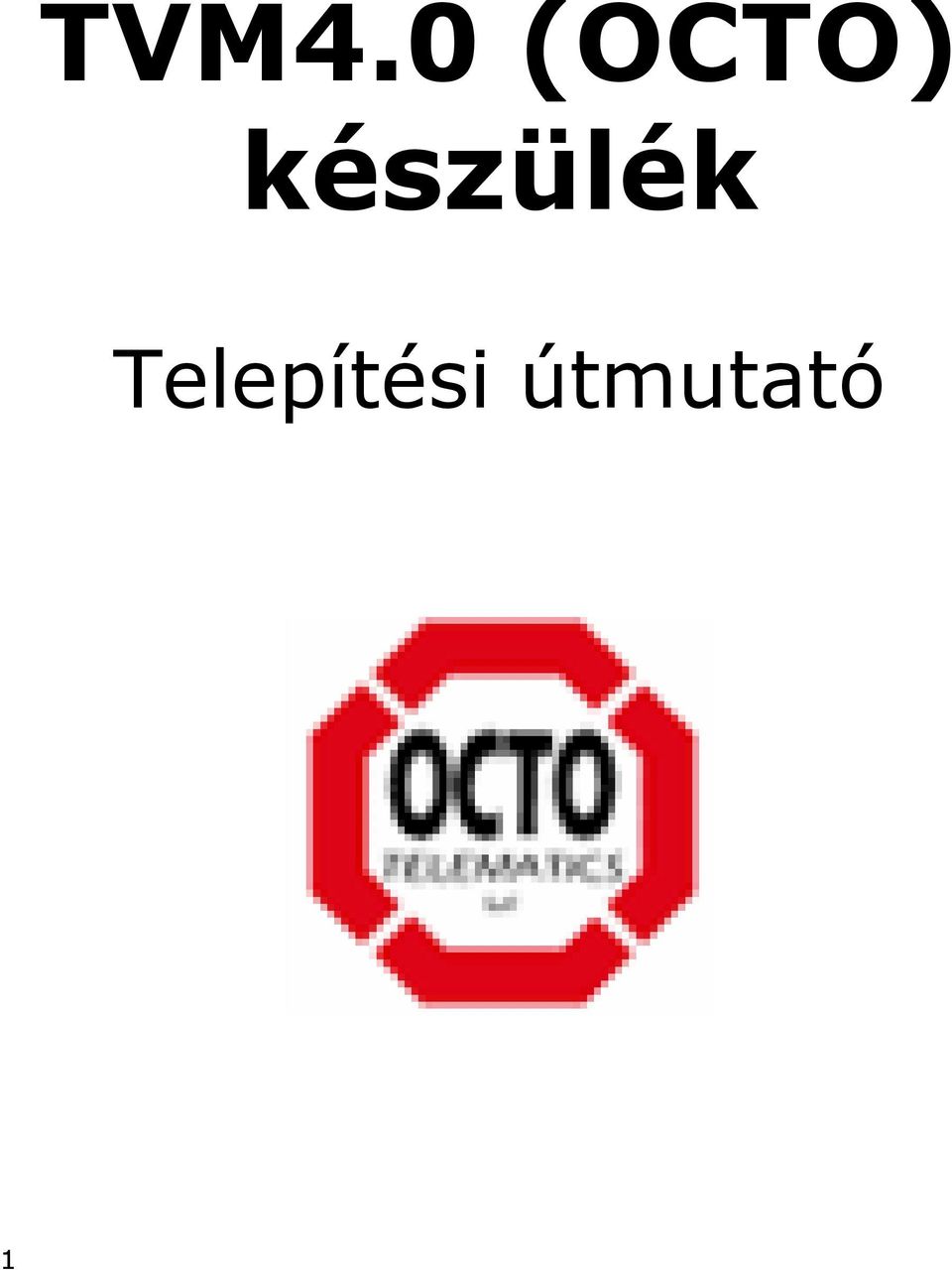

1 TVM4.0 (OCTO) készülék Telepítési útmutató 1

2 2 Általános telepítési vázlat

3 A telepítés befejeztével néhány beállítást kell elvégezni, amelyekhez a már ismert MetaSat programozó használata szükséges. Csatlakoztassa a programozót a rajz szerint a 6. számú csatlakozóba. A kijelzőn a deactivated (in maintenance) felirat jelenik meg. Az ellenőrzendő értékeket a felfelé és lefelé gördítés gombokkal érheti el. 3

4 GSM vétel ellenőrzése A felfelé lefelé gördítő gombok segítségével keresse ki a Check GSM status? feliratot és nyomja meg az OK gombot. A kijelzőn megjelenik a GSM vétel erőssége %-ban. Ha ez megfelelő, nyomja meg újra az OK gombot, a kjelzőn a Done felirat jelenik meg kb. 2 másodpercre, majd a programozó visszatér a kiindulási állapotba. MEGJEGYZÉS: bizonyos idő elteltével a GSM modul készenléti állapotba kerül. Ha a fenti ellenőrzést ebben az állapotban végzi, a kijelzőn a GSM modul in low power mode Felirat jelenik meg. Ekkor nyomja meg a + jelű multifunkciós gombot, és néhány másodperc múlva a készülék kijelzi a GSM vételt a fent leírtak szerint. 4

5 GPS vétel ellenőrzése A felfelé lefelé gördítő gombok segítségével keresse ki a Check GPS status? feliratot és nyomja meg az OK gombot. A kijelzőn látható oszlopok száma mutatja, hogy hány db holdat lát a készülék, az oszlopok magassága pedig a vétel erősségét jelenti. Az alsó sorban látható első szám szintén a holdak számát jelenti. Ha a felirat current fix, a készülék pontosan meghatározta a gépkocsi pozícióját. Ha a felirat not available, a készülék még nem tudta meghatározni a koordinátákat. MEGJEGYZÉS: a pontos, háromdimenziós navigációhoz, minimum 4 holdnak láthatónak kell lenni, és beüzemeléskor kb. 15 percet bekapcsolt gyújtással, jól látható helyen a gépkocsival várakozni kell. Ha a GPS vétel megfelelő, nyomja meg újra az OK gombot, a kjelzőn a Done felirat jelenik meg kb. 2 másodpercre, majd a programozó visszatér a kiindulási állapotba. 5

6 Gyorsulásszenzor beállítása A gyorsulásszenzoron két nyíl látható felirattal. A szenzort úgy szerelje be, hogy az AVANTI feliratú nyíl menetirányba, az ALTO feliratú nyíl felfelé mutasson. MEGJEGYZÉS: törekedjen arra, hogy a szenzort minden esetben a gépkocsi stabil fémrészére rögzítse, és használjon rugós alátétet. A szenzor helytelen rögzítése befolyásolja a gépkocsi működése során gyűjtött adatokat, ezért a megfelelő rögzítés döntő jelentőségű. 6

7 A közelítőkártyás egység beszerelése Az OCTOTELEMATICS legmagasabb szintű biztonsági szolgáltatásának (automatikus riasztás plusz) igénybevételéhez szükség van egy közelítőkártyás egység és 2 db közelítőkártya beszerelésére, aktiválására. A közelítőkártyák tanítása a következőképpen történik. A felfelé lefelé gördítő gombok segítségével válassza ki az Activate functional password? feliratot, és nyomja meg az OK gombot. A kijelzőn a PASSWORD ACTIVE insert password felirat jelenik meg. Billentyűzze be a számokat és nyomja meg az OK gombot. A felfelé lefelé gördítő gombok segítségével válassza ki az Activate installation password? feliratot és nyomja meg az OK gombot. A kijelzőn a PASSWORD ACTIVE insert password felirat jelenik meg. Billentyűzze be a számokat és nyomja meg az OK gombot.a kijelzőn a következő felirat jelenik meg. 7

8 1. Üsse be a 385 számot, majd nyomja meg az OK gombot. 2. A Memorize KLS#1 felirat megjelenésekor fogja meg az egyik közelítőkártyát, nyomja meg, és tartsa nyomva a rajta lévő gombot 12 másodpercig. Ekkor a kártyában lévő LED folyamatosan világít. Engedje el a gombot, a LED gyorsan villog, és a programozó kijelzőjén a Memorize KLS#1 please wait felirat jelenik meg. 3. Figyelje tovább a programozó kijelzőjét, és amint a Now transmit felirat jelenik meg, nyomja meg újra a közelítőkártya gombját, és tartsa nyomva addig, amíg a programozó kettőt sípol, és a kijelzőn a Done felirat jelenik meg. 4. Billentyűzze be a 447 számot, majd nyomja meg az OK gombot. Ha a kijelzőn a TX keyless felirat villog, a kártya betanítása sikeres. A második kártya betanítását is az 1 4 pontokban leírtak alapján végezze el, ekkor az 1. pontban a 386 számot billentyűzze a programozóba. A felirat ilyenkor a Memorize KLS#2 lesz. Ha mindkét kártyát sikeresen rátanította a készülékre, billentyűzze be a 00 számokat, majd nyomja meg az OK gombot. 8

9 A szolgáltatás aktiválása A fenti három ellenőrzés illetve beállítás után aktiválja a szolgáltatást a következő lépések szerint. A folyamatábrán látható lépéseket követve a figyelési szolgáltatás aktiválható. Ha az aktiválás sikeres, a gyújtás kikapcsolása után 20 másodperccel a kijelzőn az Access denied insert code felirat jelenik meg. A gyújtást bekapcsolva a kijelzőn a TVM 4.0 OK felirat lesz látható. MEGJEGYZÉS: a szolgáltatás aktiválása csak akkor lesz végrehajtható, ha a készülék az IMEI szám és a sorozatszám alapján már előzetesen regisztrálásra került az OCTOTELEMATICS rendszerben. A szolgáltatás aktiválása után a készülék már figyelésben van Ha bármilyen javítást, módosítást kell a gépkocsiban vagy a készüléken elvégezni, a MetaSat programozó segítségével karbantartási módba kell helyezni a készüléket, elvégezni a szükséges javításokat, majd újra aktiválni a szolgáltatást. 9

10 Karbantartási módba helyezés Csatlakoztassa a MetaSat programozót a készülékhez. Kapcsolja be a gyújtást, a kijelzőn a TVM 4.0 OK felirat látható. Billentyűzze be a 222 OK 3 OK kódsorozatot. A kijelzőn a Deactivated in maintenance felirat jelenik meg. Software újraindítása Ha már aktivált készüléken illetve a készülék szolgáltatásaiban bármilyen módosítást kell végrehajtani, ajánlatos a készülék software-ét újraindítani. Az újraindításhoz karbantartási módban billentyűzze be a 999 OK kódsorozatot. A karbantartási állapotban végezhet javítást, beállítást. Az újbóli figyelésbe vételhez a szolgáltatás aktiválása folyamatot csinálja végig. Verziószám:
