NUOS SOL VEZÉRLŐEGYSÉG ÉS KEZELŐFELÜLET ISMERTETŐ

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "NUOS 200-250-250 SOL VEZÉRLŐEGYSÉG ÉS KEZELŐFELÜLET ISMERTETŐ"

Átírás

1 NUOS SOL VEZÉRLŐEGYSÉG ÉS KEZELŐFELÜLET ISMERTETŐ

2 TARTALOMJEGYZÉK 1 Általános információk 1.1 A készülék ismertetése 3 2 Üzemmódok 2.1 Általános információk "GREEN" (ZÖLD) üzemmód "BOOST" (TURBÓ) üzemmód "VOYAGE" (TÁVOLLÉT) üzemmód "AUTO" üzemmód 4 3 Paraméterek 3.1 Általános információk Csak olvasható paraméterek Beállítható paraméterek Hibakódok 6 4 Hőszivattyú csoport 4.1 Általános információk 7 5 Alaphelyzetbe állítás (Reset) 5.1 Alaphelyzetbe állítás funkció Az alaphelyzetbe állítások max. száma 9 6 Hőmérsékletérzékelők 6.1 Víz és levegő NTC Párologtató NTC 10 7 Kijelző 7.1 Általános információk Főmenü VOYAGE menü Csak olvasható paraméterek Beállítható paraméterek Bekapcsolás / kikapcsolás Háttérvilágítás Hibakódok 16 8 Csatlakozások 8.1 A csatlakozók elhelyezkedése Nagyfeszültségű csatlakozók Kisfeszültségű csatlakozók Terhelések HC-HP csatlakozás 19

3 1 ÁLTALÁNOS INFORMÁCIÓK 1.1 A készülék ismertetése A NUOS SOL egy integrált "levegő-víz" hőszivattyúval ellátott, álló vízmelegítő. A hőszivattyú egység a készülék tetején található és a következő szerkezeti egységek alkotják: kompresszor, modulációs ventillátor, gáz-szelep, az expanziós szelep, a párologtató és az NTC érzékelő. A hőszivattyú csoporton kívül a készülék kettő 1500 W illetve 100 0W szteatit ellenállást is tartalmaz. A fűtőszálak a készülék alsó részének peremén találhatók. Ugyanitt helyezkedik el a vízhőmérsékletet mérő két NTC érzékelő is. A készüléket egy állandó áramú anód védi a korróziótól. Az állandó áramú anódot áramkimaradás esetén három 1,5 V Nl-mh elem látja el árammal. Az elemek legalább 5 órás újratöltést követően 16 óra üzemidőt biztosítanak (az újratöltést közvetlenül a vezérlőkártya irányítja). A NUOS SOL a hőszivattyú csoport alkalmazásával vagy a fűtőszálak bevonásával is képes vizet melegíteni. Az üzemmódok ismertetését a további fejezetek tartalmazzák. 2.1 Általános 2 ÜZEMMÓDOK A NUOS SOL vezérlőkártya "öntanuló" funkciójának köszönhetően a készülék képes megérteni, mennyi időre áll rendelkezésre az áramellátás (francia berendezés HC-HP jellel, amely "magasra" vált, amikor az alacsony energiaszint elérhető), a használó által kiválasztott üzemmódtól függően a vezérlés eldönti, hogy a víz beállított hőmérsékletre történő melegítéséhez a hőszivattyú csoporttal párhuzamosan szükség van-e a fűtőszál üzemelésére mielőtt a HC-HP ismét alacsonyra váltana. A hőszivattyú maximum hőmérséklettel rendelkezik. Ennek elérésekor a gépcsoport lekapcsol, amelyet a két fűtőszál üzemelése kompenzál (abban az esetben, ha a beállított vízhőmérséklet magasabb a hőszivattyú maximum üzemi hőmérsékleténél). 2.2 "GREEN" (ZÖLD) üzemmód Ebben az üzemmódban a vízmelegítést csak a hőszivattyú végzi. A fűtőszálak kizárólag a hőszivattyú meghibásodása esetén kapcsolnak be. Ennek eredményeként a legmagasabb beállítható vízhőmérséklet megegyezik a hőszivattyú maximum üzemi hőmérsékletével. A maximum üzemi hőmérséklet a P3 paraméterrel állítható be. Ebben az üzemmódban az energiamegtakarítás élvez prioritást, ezért számolni kell azzal a lehetőséggel, hogy a víz nem éri el a beállított hőmérsékletet a rendelkezésre álló időn belül (alacsony energiaszintű időszak). Ha az üzemmódot visszaállítják "AUTO"-ra, a beállított hőmérséklet visszaáll a korábbi értékre (ha az eltérő volt).

4 2.3 "BOOST" (TURBÓ) üzemmód Ebben az üzemmódban a víz melegítését a hőszivattyú és a H1 fűtőszál mindig közösen végzi. A hőszivattyú meghibásodása vagy a maximum hőmérséklet elérése miatt bekövetkező lekapcsolás esetén a H2 fűtőszál is üzemelni kezd. Ebben az üzemmódban a teljesítmény élvez prioritást, így a melegítés akkor is elkezdődik, ha az alacsony energiaszintű időszak véget ért. Ez az üzemmód egy alkalomra érvényes, azaz miután a víz a beállított hőmérsékletet elérte, az üzemmód automatikusan visszaáll "AUTO"-ra. 2.4 "VOYAGE" (TÁVOLLÉT) üzemmód Ebben az üzemmódban a NUOS SOL a használó által beállított (max. 99) napon keresztül készenlétben áll (melegítés nélkül). Ilyenkor csak a fagyvédelmi funkció marad aktív. A többitől eltérően ennek az üzemmódnak az alkalmazásához a napok számának kiválasztását (a gomb forgatását) követően megerősítés céljából meg kell nyomni a gombot. Ha a megerősítéshez a gombot nem nyomják meg, 30 másodperc elteltével a készülék visszaáll "AUTO" üzemmódba. 2.5 "AUTO" üzemmód Ebben az üzemmódban a vezérlőkártya eldönti, hogy a beállított hőmérséklet a rendelkezésre álló időn belül történő eléréséhez a hőszivattyú csoport mellett szükség van-e a H1 fűtőszál bevonására. Ehhez a készülék az alábbi információ veszi figyelembe: a) beállított hőmérséklet C b) tényleges vízhőmérséklet C c) alacsony energiaszint hátralévő ideje (HC_HP jel) d) a hőszivattyú csoport fűtési gradiense C / óra e) a H1 fűtőszál fűtési gradiense C / óra f) a hőszivattyú csoport maximum üzemi hőmérséklete (P3 paraméter) A paraméterek figyelembe vételével kiszámítható, mennyi időre van szüksége a hőszivattyúnak ahhoz, hogy a vizet a beállított értékre vagy a hőszivattyú csoport maximum üzemi hőmérsékletére melegítse (T_hp), és, ha szükséges, mennyi időre van szüksége a H1 és H2 fűtőszálnak ahhoz, hogy a vízhőmérsékletet a T_hp értékről a beállított értékre emelje. A víz melegítéséhez szükséges időt a készülék összeveti a melegítéshez rendelkezésre álló idővel (HC_HP fennmaradó értékével). Ha a művelet eredménye azt jelzi, hogy a hőszivattyú önmagában nem elegendő, a melegítés a H1 fűtőszál bevonásával fog történni.

5 3 PARAMÉTEREK 3.1 Általános információk A kijelző segítségével állíthatók be azok a paraméterek, amelyek közvetlen hatással vannak a készülék viselkedésére. A paraméterek két fő csoportba tartoznak: a) Csak olvasható paraméterek ("L1"-től "L14"-ig + "P0") b) Beállítható paraméterek ("P1"-től "P10"-ig) A csak olvasható paraméterek a készülék beállítási státuszáról adnak információt, beleértve az érzékelők megfigyelésének statisztikai adatait és az általános információt. A csak olvasható paraméterek eléréséhez 5 másodpercig tartsa lenyomva a gombot, ezt követően a paraméterek a gomb forgatásával görgethetők (4.2 fejezet). Egy bizonyos paraméter státuszának (vagy értékének) megtekintéséhez forgassa a gombot a kívánt paraméterhez, majd a belépéshez nyomja meg a gombot. A menüből minden pozícióban a "Mode" gombbal léphet ki. A beállítható paraméterek jelentősen befolyásolhatják a készülék teljesítményét, ezért jelszóval védettek. A beállítható paraméterek eléréséhez ismételje meg a "Csak olvasható paraméterek"-hez ismertetett eljárást, majd a gombot forgassa el, amíg a készüléken a "P0" nem látható. Nyomja meg a gombot. A kijelzőn a következő látható: "222" (hozzáférési jelszó). Forgassa el a gombot addig, amíg a kijelző "234"-re nem vált, majd a gomb újbóli megnyomásával erősítse meg a kiválasztást. Ezt követően már szabadon választhat a paraméterek között (4.3 fejezet). A paraméterek görgetéséhez forgassa el a gombot. Az adott paraméter a gomb lenyomásával érhető el. A paraméter értéke a gomb forgatásával módosítható, a módosítást a gomb lenyomásával kell megerősíteni. A menüből minden pozícióban a "Mode" gombbal léphet ki. 3.2 Csak olvasható paraméterek Kód Név Leírás L1 HC-HP HC-HP státusz (alacsony energiaszint input) L2 L3 TIME W ANTI B A HC-HP időtartamán elérhető maximum érték Antibakteriális funkció státusza L4 T HP A hőszivattyú csoport max. üzemi hőmérséklete L5 T W1 Az NTC1 hőmérséklete o C (Flangia) L6 T W2 Az NTC2 hőmérséklete o C (Flangia) L7 T W3 Az NTC3 hőmérséklete o C (Duomo) L8 T AIR A levegő NTC hőmérséklete o C L9 T EVAP A párologtató NTC hőmérséklete o C L10 DEFROS Hot-Gas-szelep jelenléte L11 L12 HP h HE h A hőszivattyú csoport óraszámlálója A fűtőszálak (H1 / H2) óraszámlálója L13 SW MB Az alaplap SW verziója L14 SW HMI A kijelző tábla SW verziója P0 CODE A beállítható paraméterek eléréséhez használt jelszó

6 3.3 Beállítható paraméterek Kód Név Gyári Intervallum Leírás P1 T MAX 65 o C o C A készülék beállított értékének megadható max. hőmérséklet P2 T MIN 50 o C o C A készülék beállított értékének megadható min. hőmérséklet P3 T HP 55 o C o C A hőszivattyú csoport max. üzemi hőmérséklete P4 GREEN KI Be/Ki "GREEN" üzemmód engedélyezve vagy kikapcsolva P5 ANTI B KI Be/Ki Antibakteriális funkció engedélyezve vagy kikapcsolva P6 P7 VOYAGE DEFROS KI KI Be/Ki Be/Ki "VOYAGE" üzemmód engedélyezve vagy kikapcsolva Hot-Gas-szelep jelenléte P8 P9 HC-HP TIME_W KI 8 Be/Ki 5-24h HC-HP (alacsony energiaszint input) engedélyezve v. kikapcsolva A HC-HP időtartamán elérhető max. érték P10 RESET KI Be/Ki Gyári beállítások visszaállítása 3.4 Hibakód A hiba leírása Kód Ellenállás Szivattyú Belső hiba F1 KI KI Alaphelyzetbe állítás (reset) max. számát túllépték (15 percen belül > 5) F2 BE BE Kijelző és alaplap közt nincs kommunikáció F3 BE BE Állandó áramú anód nyitott áramkör F4 BE BE Állandó áramú anód rövidzárlat F5 BE BE Száraz melegítés (NTC 1 / NTC 2 >120 o C) E1 KI KI Túlmelegedés NTC1 (>105 o C) E2 KI BE Túlmelegedés NTC2 (>105 o C) E2 KI BE NTC1 rövidzárlat E4 KI BE NTC1 nyitott áramkör E4 KI BE NTC2 rövidzárlat E4 KI BE NTC2 nyitott áramkör E4 KI BE Az NTC1 és NTC2 közti különbség nagyobb, mint 50 o C E5 KI BE Hűtőgáz max. nyomáskapcsoló nyitva H1 BE KI Hűtőgáz nyomása alacsony H2 BE KI Nincs hűtőgáz H3 BE KI Párologtató eldugult H4 BE KI NTC LEVEGŐ (T_AIR) rövidzárlat H6 BE KI NTC LEVEGŐ (T_AIR) nyitott áramkör H6 BE KI NTC PÁROLOGTATÓ rövidzárlat H7 BE KI NTC PÁROLOGTATÓ nyitott áramkör H7 BE KI NTC KUPOLA rövidzárlat H8 BE KI NTC KUPOLA nyitott áramkör H8 BE KI Hot-Gas szelep törött (LEOLVASZTÁS) H9 BE KI

7 4 HŐSZIVATTYÚ EGYSÉG 4.1 Általános információk kompresszor ventilátor elpárologtató A hőszivattyú egység több alkatrészt egyesít, amelyek mindegyike egy konkrét funkciót lát el. Az alkatrészek együttesen teszik lehetővé a ventilátor által beszívott levegő hőenergiájának elnyelését. Az elnyelt hőenergia ezt követően átadásra kerül a vízmelegítőben lévő vízbe. Az alábbiakban a hőszivattyú csoport alkatrészeinek rövid leírása olvasható: a) kompresszor b) hőcserélő c) lamináló szelep d) elpárologtató e) ventilátor f) elpárologtató NTC g) Hot-Gas-szelep h) levegő NTC KOMPRESSZOR: A kompresszor a gáz nyomását (és ezzel a hőmérsékletét) növeli. HŐCSERÉLŐ: Alumínium cső, amely a vízmelegítő külső oldalának teljes hosszát beborítja. A kompresszor által éppen felmelegített gáz ebben a csőben áramlik, átadva a hőt a belül található víznek. PÁROLOGTATÓ: A párologtató egy bordás hűtő, ahová beáramlik a hideg gáz. A gázt a rajta átáramló (a gáznál melegebb) levegő melegíti fel.

8 EXPANZIÓS SZELEP: A hőcserélő végén elhelyezett szelep kitágítja a visszatérő lehűlt gázt (a gázt a vízmelegítőben lévő víz hűti le), ezzel csökkentve annak nyomását és elsősorban hőmérsékletét. A párologtatón már a fenti módon lehűtött, nagyon hideg gáz áramlik keresztül. VENTILÁTOR: Ez a berendezés fújja keresztül a levegőt a párologtatón. A ventilátor sebessége a vezérlőkártya által modulálható. PÁROLOGTATÓ NTC Ez az (alaplaphoz csatlakoztatott) érzékelő méri a párologtató hőmérsékletét a felületen képződő jég észlelése céljából, emellett a rendszer bizonyos meghibásodásait is érzékeli. Hot-Gas-SZELEP: Bekapcsolásakor ez a szelep közvetlenül a párologtató belsejébe tereli a kompresszor által felmelegített gázt (ahelyett, hogy az a hőcserélőn áramolna keresztül), ezáltal a párologtató felmelegedik, és a jegesedés megszűnik. A folyamatra akkor kerül sor, ha a párologtató NTC jég esetleges jelenlétét érzékeli: LEVEGŐ NTC: Ez az (alaplaphoz csatlakoztatott) érzékelő méri a ventilátor által a párologtatón keresztülfújt levegő hőmérsékletét. Ha a mért hőmérséklet < -6oC vagy > 37oC, a hőszivattyú egység lekapcsol. működési diagramm 1 kompresszor 2 biztonsági presszosztát 3 hot-gas szelep 4 hőcserélő 5 tárolóban lévő hmv 6 szelep 7 ventilátor 8 - elpárologtató fűtő üzem hűtő üzem

9 5 ALPHELYZETBE ÁLLÍTÁS (Reset) 5.1 Alaphelyzetbe állítás funkció Az alaphelyzetbe állítás a BE/KI gomb kétszeri megnyomásával végezhető el: a vezérlőkártya kikapcsol, majd újra bekapcsol. Ha a vezérlőkártya az eljárás alkalmazását követően a kizárással járó állapotot nem hagyja el, akkor a hiba még mindig fennáll. 5.2 Az alaphelyzetbe állítások max. száma Az alaplap 15 percenként legfeljebb öt alaphelyzetbe állítást engedélyez. Minden alaphelyzetbe állításkor egy óra 15 percről visszafelé kezd mérni. Öt különálló óra létezik, és az alaphelyzetbe állítást a készülék csak akkor engedélyezi, ha legalább az egyik óra elérte a "0"-át. Ha az öt közül még egyik óra sem érte el a "0"-át, egy újabb alaphelyzetbe állítás egy hatodik órát aktivál (korlátozó időmérőt aktiváló alaphelyzetbe állítás), amelynek értéke minden ezt követő alaphelyzetbe állításkor 5 perccel növekszik. A hatodik óra aktiválásával a többi ötöt a berendezés figyelmen kívül hagyja, amíg a hatodik el nem éri a "0"-át. Az egymást követő alaphelyzetbe állítások a hatodik óra értékét max. 255 percre növelhetik. A hatodik óra aktiválásával a kijelzőn "F2" hibaüzenet jelenik meg. Ez a hiba beavatkozás nélkül is megszüntethető, azaz amikor a hatodik óra eléri a "0"-át, a hibaüzenet eltűnik a kijelzőről.

10 6 HŐMÉRSÉKLET-ÉRZÉKELŐK 6.1 Víz és levegő NTC o C kohm o C kohm o C kohm o C kohm o C kohm o C kohm o C kohm o C kohm Párologtató NTC o C kohm o C kohm o C kohm o C kohm o C kohm o C kohm o C kohm o C kohm

11 7 KIJELZŐ 7.1 Általános információ A készülék BE / KI kapcsolását követőn a kijelzőn 2 másodpercre az összes ikon felvillan. Az ikonok jelentését lásd lejjebb. villog, ha az állandó áramú anód meghibásodott világít, ha a paraméter menüben vagyunk világít, ha a víz hőmérséklete magasabb a beállított értéknél (antilegionella funkció miatt) világít, ha a párologtató fagymentesítése fut (csak ha a kijelző kikapcsolt állapotot mutat) világít, ha a kijelző hőmérsékletet jelenít meg világít, ha a hőszivattyú csoport üzemel világít, ha a H1 vagy H1+H2 fűtőszál üzemel világít, ha a kijelzett hőmérséklet a beállított hőmérséklet 7 szegmensű karakterek, a hőmérsékletet / hiba / paraméter nevét jelenítik meg alfanumerikus karakterek kiegészítő adatokhoz

12 7.2 Főmenü A készülék első bekapcsolásakor a kijelző az AUTO vagy BOOST üzemmódot mutatja. Lehetséges, hogy a beállított hőmérséklet is látható. Az üzemmódok között a "MODE" gombbal lehet váltani. A vízmelegítőben lévő víz hőmérsékletének kijelzéséhez nyomja meg a "SET" gombot. Kilépéshez újra nyomja meg a "SET"-et, vagy várjon 8 másodpercet. A beállított hőmérséklet módosításához forgassa el a "SET"-et (növeléshez az óramutató járásával megegyezően), kilépéshez nyomja meg a "SET -et vagy várjon 3 másodpercet. Ha a "GREEN" vagy "VOYAGE" üzemmódot engedélyezték, azok a főmenüből elérhetők. Az üzemmódok (AUTO - BOOST - GREEN - VOYAGE) között a "MODE" gombbal lehet váltani. A "VOYAGE üzemmódból (ha a napok számát nem állították be) a MODE lenyomásával vagy 30 másodperces várakozással lehet kilépni. 7.3 VOYAGE menü A VOYAGE üzemmódba történő belépéshez annyiszor nyomja meg a "MODE" gombot, amíg a kijelzőn meg nem jelenik a "VOYAGE" felirat, majd a "SET" elforgatásával lépjen be az almenübe és állítsa be a napok számát. A bevitel megerősítéséhez ismét nyomja meg a "SET" gombot, ellenkező esetben, ha 5 másodpercig nincs tevékenység, a kijelző visszatér a VOYAGE főoldalára.

13 7.4 Csak olvasható paraméterek A csak olvasható paraméterek státuszának megjelenítéséhez 5 másodpercig tartsa nyomva a "SET" gombot (a SET lenyomásakor a kijelzőn a víz hőmérséklete jelenik meg). A menühöz történő hozzáférést az "INFO" felirat erősíti meg (2 másodpercig látható), majd megjelenik az "L1" paraméter. A paramétereket a "SET" forgatásával görgetheti (L1-től L14-ig + P0). A kilépéshez nyomja meg a "MODE" gombot vagy várjon 10 másodpercet. A paraméterhez történő hozzáféréshez nyomja meg a "SET"-et. A kilépéshez újra nyomja meg a "SET"-et, vagy várjon 10 másodpercet.

14 7.5 Beállítható paraméterek A beállítható paraméterek menüjéhez történő hozzáféréshez ismételje meg a csak olvasható paraméterekhez ismertetett eljárást, majd forgassa el a "SET" gombot, amíg a kijelzőn "P0" nem látható. A jelszó oldalra a "SET" lenyomásával léphet be. A gyárilag kijelzett szám "222". A "SET" forgatásával változtassa meg a számot "234"-re, majd a "SET" lenyomásával erősítse meg a kiválasztást. A paraméterek listáját a "SET" forgatásával görgetheti. A menüből a "MODE" lenyomásával vagy 10 másodperc várakozással léphet ki. A szerkesztési üzemmódba a "SET" lenyomásával léphet be. Az értékek módosításához forgassa a "SET"-et (3. példa). Aktiváláshoz / deaktiváláshoz (1. / 2. példa) ismét nyomja meg a "SET"-et. A menüből a "MODE" lenyomásával vagy 10 másodperc várakozással léphet ki.

15 7.6 Bekapcsolás / kikapcsolás A készülék áram alá helyezésekor a kijelzőn 2 másodpercre az összes ikon felvillan. A BE / KI gomb lenyomásával a készülék kikapcsol (szoftverleállás). Kikapcsolt állapotban a háttérvilágítás is ki van kapcsolva, a kijelzőn "OFF" felirat látható. 7.7 Háttérvilágítás kezelése A kijelző bekapcsolásakor vagy bármelyik gomb lenyomásakor a háttérvilágítás 30 másodpercig marad bekapcsolva, majd lekapcsol. Ha a készülék az áramot elemről kapja, a háttérvilágítás csak 5 másodpercig marad bekapcsolva. Meghibásodás esetén a háttérvilágítás villog: 0,5 mp. BE - 4 mp. KI (akkor is, ha az áramot elemről kapja).

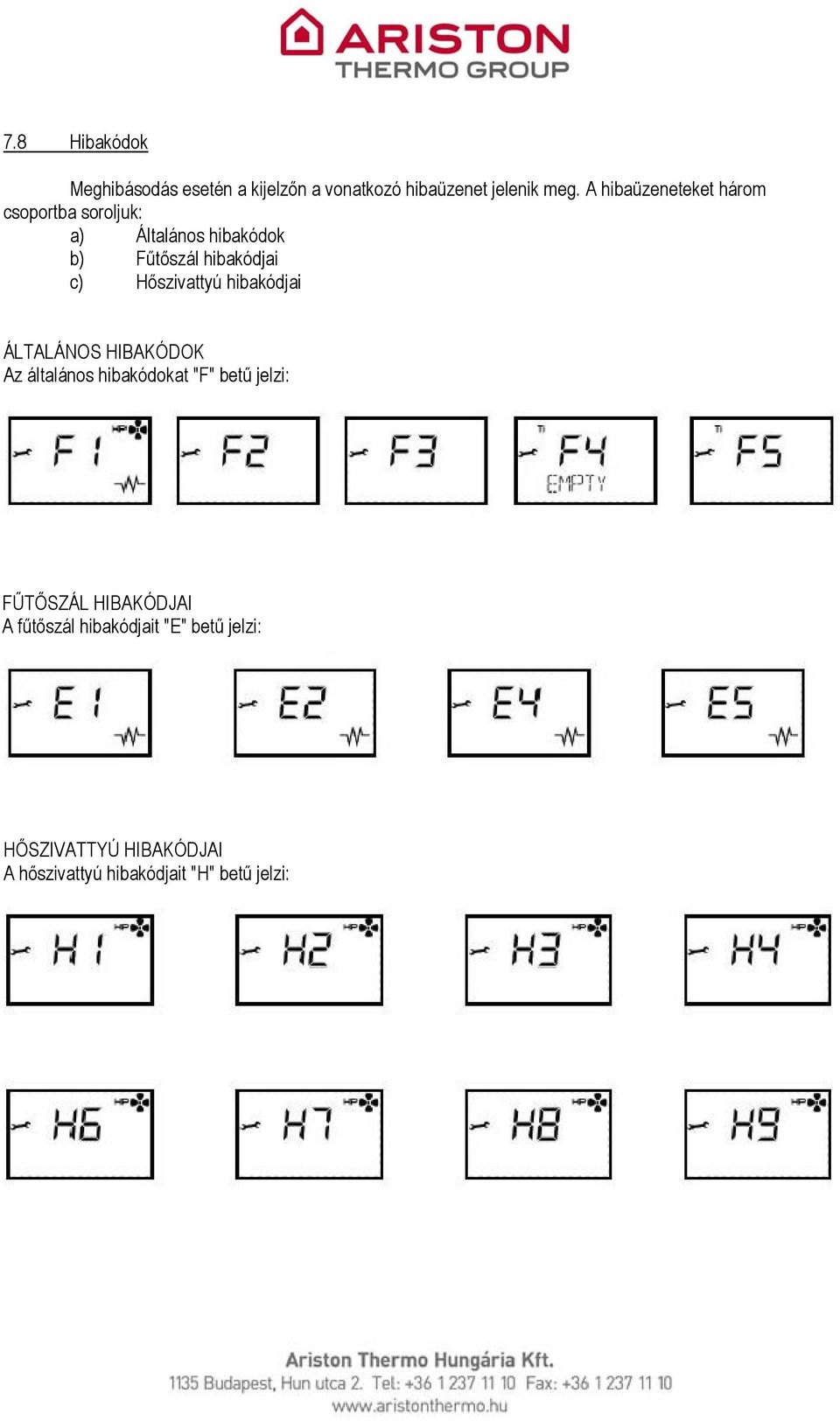

16 7.8 Hibakódok Meghibásodás esetén a kijelzőn a vonatkozó hibaüzenet jelenik meg. A hibaüzeneteket három csoportba soroljuk: a) Általános hibakódok b) Fűtőszál hibakódjai c) Hőszivattyú hibakódjai ÁLTALÁNOS HIBAKÓDOK Az általános hibakódokat "F" betű jelzi: FŰTŐSZÁL HIBAKÓDJAI A fűtőszál hibakódjait "E" betű jelzi: HŐSZIVATTYÚ HIBAKÓDJAI A hőszivattyú hibakódjait "H" betű jelzi:

17 8 CSATLAKOZÁSOK 8.1 A csatlakozók elhelyezkedése 8.2 Nagyfeszültségű csatlakozók Név Jelölés Csatlakozóláb Leírás HC-HP 1 Alacsony energiaszint input HC-HP 2 Alacsony energiaszint input CN01 Nulla 3 Tápáram Fázis 4 Tápáram H1 1 H1 fűtőszál (1500W) fázis CN09 H2 2 H2 fűtőszál (1000W) fázis N 3 H1 / H2 fűtőszál Fázis 1 Kompresszor CN10 Nulla 2 Kompresszor PWM 1 PWM ventilátor GND (föld) 2 PWM ventilátor CN11 Nincs bekötve 3 Nulla 4 Ventilátor áramellátása Fázis 5 Ventilátor áramellátása CN13 Fázis 1 Hot-Gas-szelep (fagymentesítés) Nulla 2 Hot-Gas-szelep (fagymentesítés)

18 8.3 Kisfeszültségű csatlakozók Név Jelölés Csatlakozóláb Leírás T_ARIA 1 NTC levegő (jel) CN03 2 NTC levegő (+ 5V) 3 NTC párologtató (+5V) T_EVAP 4 NTC párologtató (jel) NTC1 / NTC2 1 NTC1 / NTC2 (+5V) NTC1 2 NTC1 (jel) CN04 NTC2 3 NTC2 (jel) Nincs bekötve 4 //// CN02 P_GAS 1 Max. gáznyomás kapcsoló (+5V) P_GAS 2 Max. gáznyomás kapcsoló (jel) 1 GND (föld) 2 +5V 3 RX (HMI) CN06 HMI 4 TX (HMI) 5 Áram monitor 6 Nincs bekötve CN12 ELEM 1 Pozitív pólus (+) 2 Negatív pólus (-) CN05 T_DUOMO 1 NTC kupola (+5V) 2 NTC kupola (jel) CN08 ANÓD 1 Ráadott áram anód (elektróda) 2 Ráadott áram anód (föld) 1 Tx (fő) 2 Rx (fő) SOROS / 3 +5V CN07 PROGRAM. 4 GND (föld) 5 MODE (üzemmód) 6 RESET (alaphelyzetbe állítás) 8.4 Terhelések Terhelés Leírás Adat Amp. motor blokkolva (220Vac) 22 HITACHI Amp. névleges (220Vac) 3.15 KOMPRESSZOR WHP02830BSV-C7LU Watt névleges (220Vac) 695 cos φ ///// EBM-PAPST Amp. névleges (230Vac) 0.75 VENTILÁTOR R3G225-AE11-02 Watt névleges (230Vac) 95 cos φ ///// Amp. névleges (230Vac) 0.05 Hot-Gas-SZELEP DANFOSS Watt névleges (230Vac) 12 cos φ ////// FŰTŐSZÁL H1 STEATITE Amp. névleges (230Vac) 6.5 Watt névleges (230Vac) 1500 Amp. névleges (230Vac) 4.3 FŰTŐSZÁL H2 STEATITE Watt névleges (230Vac) 1000

19 8.5 HC-HP csatlakozás A HC-HP csatlakozót (amikor a beállítható paraméterek segítségével aktiválva van) a lenti ábrákon látható módon kell csatlakoztatni. Amikor az EDF felismeri az alacsony energiatarifát, bezárja azt az érintkezőt, ami a HC-HP inputot 230V feszültséggel látja el.
