Kezelési utasítás Webasto BlueCool S-széria Önálló légkondicionáló egységek

Átírás

1 Kezelési utasítás Webasto BlueCool S-széria Önálló légkondicionáló egységek Általános tájékoztató Tisztelt Ügyfelünk! Ez a kezelési utasítás rövid áttekintést nyújt Önnek a légkondicionáló berendezés és a kezelőelem használatáról. Bővebb leírást a beépítési és karbantartási utasításban talál. A készülék biztonságos használatának érdekében, MINDIG olvassa el a kezelési utasítást és kövesse az abban leírtakat! Fontos, hogy kizárólag Webasto által kiképzett szerviz végezze el a készüléken a javítási és a karbantartási munkálatokat. Biztonsági előírások Általában minden légkondicionáló berendezés 230 Volt AC hálózaton üzemel. Minden olyan alkatrész szerelésénél, mint pl. pumpa, kompresszor, ventilátor, vagy elektronika, az elektromos csatlakozást meg kell szűntetni. Az elektromos kábel munkálatait kizárólag szakképzett szerelő végezze. A légkondicionáló berendezés indítása előtt kérjük, ellenőrizze az alábbiakat: a tengervíz elzáró szelep nyitva van, a tengervízszűrő tiszta és vízzel van töltve, a hajótest alatt elegendő víz van és az elzáró szelep nincs blokkolva, minden frisslevegő és levegőelszívó rács nyitva van és nincs letakarva, befedve pl. csomaggal, ruhával vagy bármi más tárggyal. A bekapcsolást követően a vízkiömlő rendszerből víznek kell kifolyni. Ha ez nem történik meg, kapcsolja ki a berendezést és ellenőrizze újra a vízrendszert. A kezelőelem A digitális kezelőelem mindig gyárilag előprogramozott, a további parancsok kóddal védettek. Amennyiben a készüléke rendelkezik fűtés funkcióval, a kabin(ok) fűthetők, ha a tengervíz hőmérséklete nem haladja meg a 6 C-ot. A kezelőelemen az automata van beállítva. Amennyiben a készüléke nem rendelkezik fűtés funkcióval, a hűtés van gyárilag beállítva. 1

2 Hűtő Automata Fűtés Be / Ki Cool Auto Heat Kijelző Érték növelése Beállítás / programozás Ventilátor sebesség Érték csökkentése A kezelőelem működése Ha a légkondicionáló berendezés elektromos csatlakoztatása megtörtént, akkor a rendszer magától elindul. A kijelzőn a Init jel lesz látható, ezt követően leolvasható a frekvencia pl. 50 Hz. Indítás Nyomja meg egyszer a gombot. A kijelzőn az On felirat jelenik meg, majd kb. 20 másodperc múlva mutatja az éppen aktuális belső hőmérsékletet, pl ( C). A belső hőmérséklet és a beállított hőmérséklet függvényében a megfelelő fog elindulni. Az éppen aktív ot LED fény mutatja. Hiba esetén hibakód villog a kijelzőn (lásd hibakód táblázat). Hőmérséklet beállítása A és a nyomógombokkal 15 C és 29 C között állítható be a kívánt hőmérséklet, miközben a belső hőmérsékletet is mutatja a kijelző. Légkondicionáló berendezés fűtés nélkül: a beállított hőmérsékletnek alacsonyabbnak kell lenni, mint a belső hőmérséklet. Pl. a belső hőmérséklet 25 C. Beállítható hőmérséklet: 15 C és 24 C között. Légkondicionáló berendezés fűtés dal: a beállított hőmérséklet 15 C és 29 C között lehet. Pl. a belső hőmérséklet 25 C Beállított hőmérséklet = 20 C, hűtés. Beállított hőmérséklet = 29 C, fűtés. 2

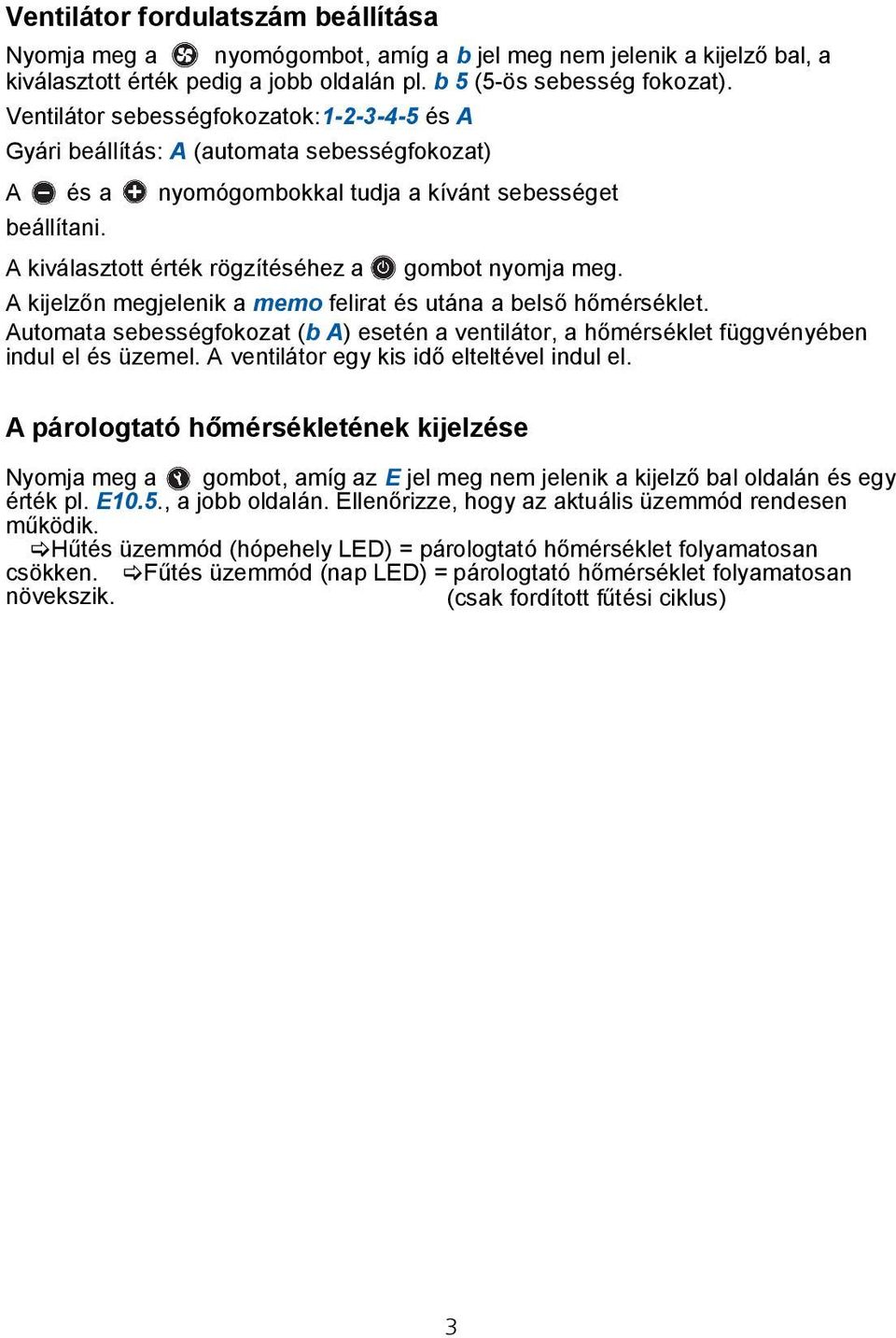

3 Ventilátor fordulatszám beállítása Nyomja meg a nyomógombot, amíg a b jel meg nem jelenik a kijelző bal, a kiválasztott érték pedig a jobb oldalán pl. b 5 (5-ös sebesség fokozat). Ventilátor sebességfokozatok: és A Gyári beállítás: A (automata sebességfokozat) A és a nyomógombokkal tudja a kívánt sebességet beállítani. A kiválasztott érték rögzítéséhez a gombot nyomja meg. A kijelzőn megjelenik a memo felirat és utána a belső hőmérséklet. Automata sebességfokozat (b A) esetén a ventilátor, a hőmérséklet függvényében indul el és üzemel. A ventilátor egy kis idő elteltével indul el. A párologtató hőmérsékletének kijelzése Nyomja meg a gombot, amíg az E jel meg nem jelenik a kijelző bal oldalán és egy érték pl. E10.5., a jobb oldalán. Ellenőrizze, hogy az aktuális rendesen működik. Hűtés (hópehely LED) = párologtató hőmérséklet folyamatosan csökken. Fűtés (nap LED) = párologtató hőmérséklet folyamatosan növekszik. (csak fordított fűtési ciklus) 3

4 További beállítások elérése Nyomja meg a gombot, amíg a code kiírás meg nem jelenik a kijelzőn. Egy speciális kóddal bizonyos beállítások módosíthatók, de csak a szakszerviz által. További információt a beépítési utasításban talál. Hibakódok és tennivalók A hibakódokat a kijelzőről lehet leolvasni. A hibakód megjelenése után a rendszer 60 másodpercre leáll, majd újraindul. Ha 60 percen belül hatnál többször ugyanaz a hiba felmerül, a berendezés teljesen leáll. A készülék csak abban az esetben indítható újra, ha a hibát kiküszöböltük és a rendszert újra ki- és bekapcsoltuk. Hibakódok és a hiba oka AAA A01 A02 A03 - A08 A09 A10 ta11 Tartós alacsony feszültség (határ érték alatt, több mint 5 másodpercen keresztül). Alacsony nyomású kapcsoló lekapcsol A tengervíz hőmérséklete túl alacsony (< 7 C) a fűtés hoz. Fűtés nem lehetséges. Magas nyomású kapcsoló lekapcsol Elégtelen tengervíz a vízkörben. Ellenőrizze a vízkört. A tengervíz hőmérséklete túl magas (> 17 C) a fűtés hoz. Fűtés nem lehetséges. Nem alkalmazható. Belső hőmérséklet-érzékelő hibás, vagy hiányzik. Párologtató hőmérséklet-érzékelő hibás, vagy hiányzik. A kompresszor a jegesedés gátlónak köszönhetően leállt. Automatikus újraindítás. Ez a kód csak a párologtató hőmérséklet kijelzésén (E) látható. 4

5 Garancia A beépítési utasítás be nem tartása, valamint az abban foglalt információk, javaslatok és leírások figyelmen kívül hagyása, a garancia megvonásával jár. Ugyanez vonatkozik arra az esetre, ha a szerelés nem megfelelően lett kivitelezve, illetve ha nem eredeti alkatrész került beszerelésre, vagy nem a Webasto által felhatalmazott szakember végezte. A garanciális igény csak akkor érvényes, ha a jogosult igazolja, hogy a karbantartási és biztonsági előírások szerint járt el. Karbantartás Hetente ellenőrizze: vízszűrő: tisztítsa meg és távolítson el minden törmeléket. Havonta ellenőrizze: a párologtató és a levegőelszívó rács légszűrőjét (ha van), szükség esetén tisztítani, vízkör szivárgását az egész rendszeren, a vízszeleptől a kilépő vízcsőig, kondenzvízcső szabad folyását és szivárgását, levegőcsöveket: sérülés, megszakadás és szabad légáramlás, a rendszer működését: legalább 10 percen keresztül üzemeljen. Évente ellenőrizze: elektromos csatlakozások korrodálódását, biztonságosságát. Téli tárolás: Fagy esetén az egész vízrendszert le kell ereszteni és a vízszelepet le kell zárni. Általános javaslat: Ha hosszabb időre felügyelet nélkül hagyja a hajót, minden vízszelepet zárjon le. Webasto Thermo & Comfort SE Postfach Gilching Deutschland Visiting Address: Friedrichshafener Str Gilching Deutschland Az adott ország telefonszámát kérjük, a Webasto ügyfélszolgálati központjának szórólapjából, 5 illetve a Webasto országos képviseletének honlapjáról kikeresni. Ident-Nr. WBCL010527A_HU 11/12 Változtatás joga fenntartva Nyomtatás helye: Magyarország Webasto Thermo & Comfort SE, 2012
