1 Helyzetfeltárás, adatgyűjtés Dr. Horváth Balázs tanszékvezető, egyetemi docens Széchenyi István Egyetem, 96/

2 Közlekedéstervezés folyamata Területfeltárás Térmodell Utazási igények feltárása Forgalomtechnikai körülmények elemzése Jelenlegi közlekedés elemzése Látens utazási igények feltárása Változatok kidolgozása Értékelés Javaslattétel

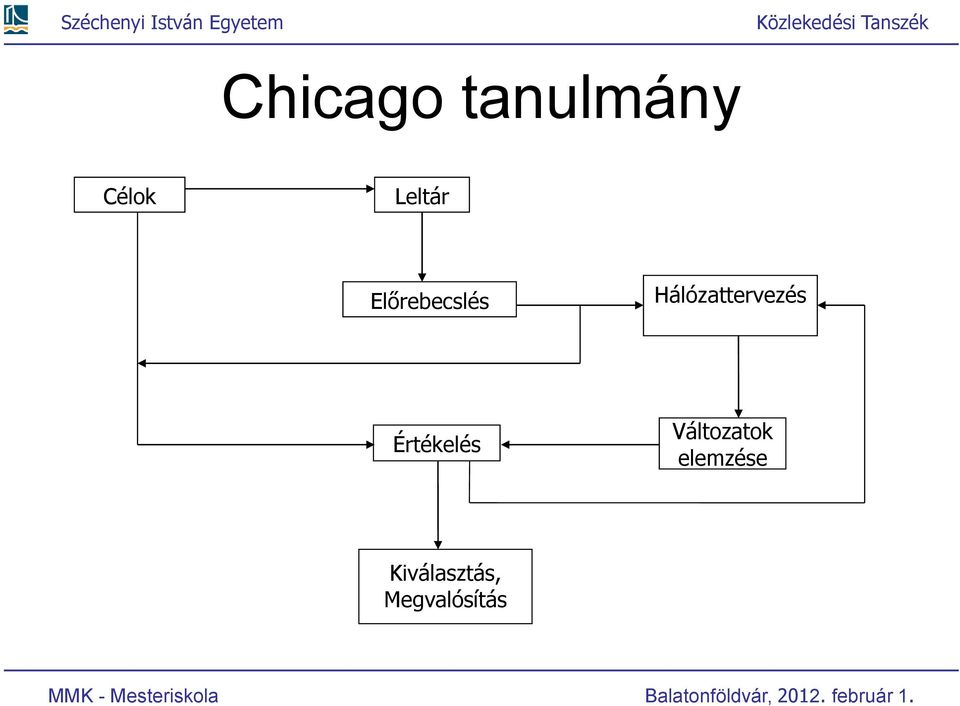

3 Chicago tanulmány Célok Leltár Előrebecslés Hálózattervezés Értékelés Változatok elemzése Kiválasztás, Megvalósítás

4 Leltár Közlekedési lehetőségek Terület-felhasználási jellemzők Utazások

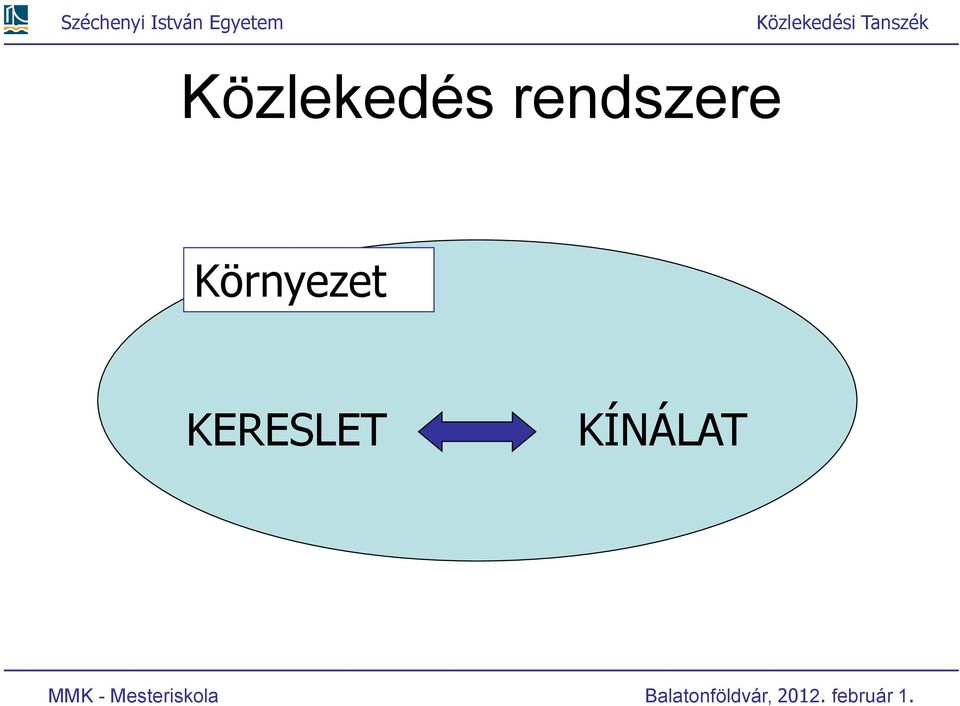

5 Közlekedés rendszere Környezet KERESLET KÍNÁLAT

6 Közlekedési lehetőségek Kínálat feltárása Infrastruktúra Szolgáltatás

7 Infrastruktúra feltárása Pálya Folyópálya Csomópontok Parkolók Irányítás, szabályozás Forgalomtechnika Jelzőlámpás irányítás Kiszolgáló létesítmények

8 Infrastruktúra feltárása Adatforrások OKA Térképszoftverek Térkép alkalmazások Egyéb digitális alaptérképek Út kezelője, üzemeltetési felelőse Helyszíni szemle, bejárás!!!

9 Szolgáltatások feltárása Közforgalmú közlekedés Megállóhelyek Vonalvezetések Menetrendek (menetidők) Járműbeosztás vezénylés Forgalmi telep(ek) Infrastruktúra Járható útvonalak!!! Tengelyterhelés (v. össztömeg) Burkolatszélesség Ív sugarak Magassági viszonyok

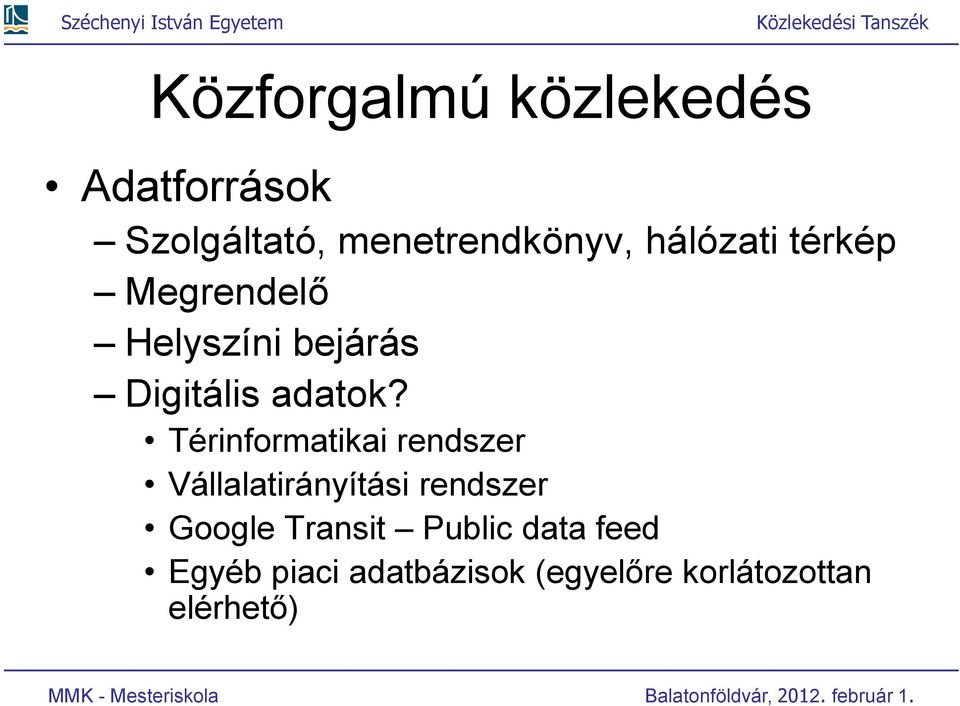

10 Közforgalmú közlekedés Adatforrások Szolgáltató, menetrendkönyv, hálózati térkép Megrendelő Helyszíni bejárás Digitális adatok? Térinformatikai rendszer Vállalatirányítási rendszer Google Transit Public data feed Egyéb piaci adatbázisok (egyelőre korlátozottan elérhető)

11 Leltár Közlekedési lehetőségek Terület-felhasználási jellemzők Utazások

12 Terület-felhasználási jellemzők Forgalomvonzó, -keltő létesítmények Lakóterületek Oktatási intézmények Szociális, egészségügyi intézmények Bevásárlás, szórakozás Kiemelt munkahelyek Közlekedés!!! (vasútállomás) (Szabályozási környezet)

13 Terület-felhasználási jellemzők Adatforrások Területrendezési terv Önkormányzati nyilvántartások NAV Munkaügyi Központ Helyszíni szemle, területbejárás!!!

14 Leltár Közlekedési lehetőségek Terület-felhasználási jellemzők Utazások

15 Utazások - kereslet A közlekedési szükségletek akkor tekinthetők ismertnek, ha ismerjük a következőket: nagyság térbeni (honnan-hova) megoszlás jelentkezésének időbeni alakulása jellege, összetétele (elsősorban kiváltó okok szerinti megoszlása)

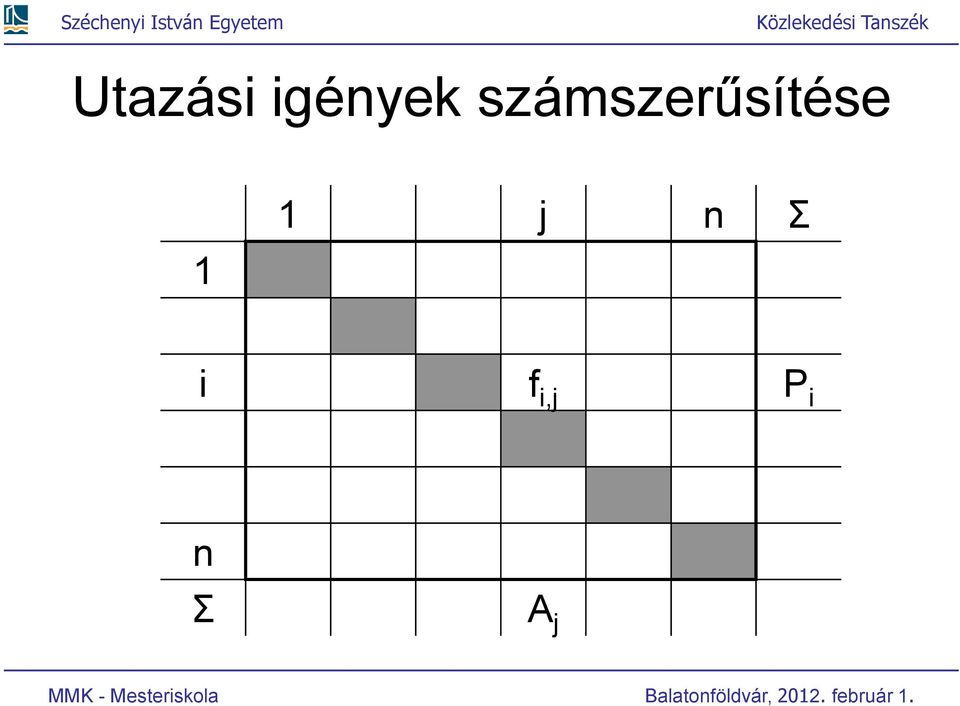

16 Utazási igények számszerűsítése 1 1 j n Σ i f i,j P i n Σ A j

17 Utazási igények feltárása Területi munkamegosztás elemzése Különböző szervezetek adatszolgáltatásának felhasználása Utasszámlálás

18 Területi munkamegosztás elemzése Lakóhelyek elhelyezkedése (lakótelepek, lakóövezetek), a lakosság foglalkoztatás szerinti összetétele Munkahelyek, forgalomvonzó létesítmények elhelyezkedése (honnan biztosítják a szükséges munkaerőt) Kereskedelmi egységek, üzletek, áruházak, piacok, bevásárló központok elhelyezkedése Az egészségügyi ellátás szervezete, egészségügyi központok (szakrendelők, központi kórházak stb.) Hivatalok elhelyezkedése, hatóköre Kulturális intézmények és sport létesítmények elhelyezkedése, vonzáskörzete Szórakozó- és vendéglátóhelyek elhelyezkedése, nyitvatartási ideje Üdülő körzetek elhelyezkedése, vonzáskörzetei, az üdülőkörzet jellege (téli, nyári, gyógyüdülő)

19 Különböző szervezetek adatszolgáltatásának felhasználása Azok a szervezetek, amelyek működéséhez a helyváltoztatások szorosan kapcsolódnak, rendszerint rendelkeznek olyan adatokkal, amelyek az utazási igényekre is utalnak. ipari üzemek közintézmények, stb.

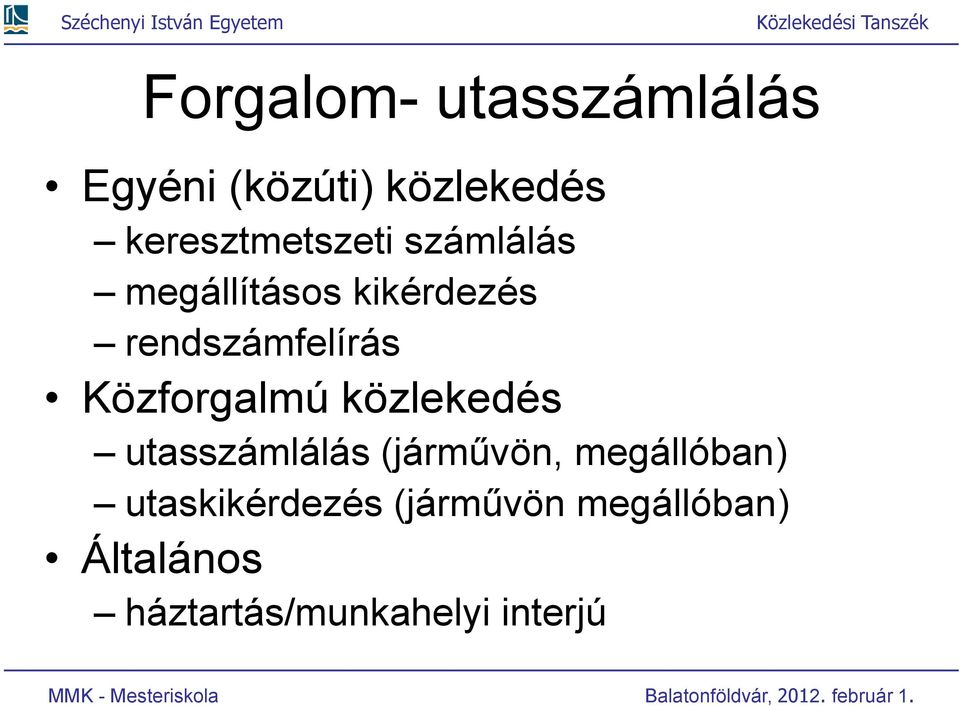

20 Forgalom- utasszámlálás Egyéni (közúti) közlekedés keresztmetszeti számlálás megállításos kikérdezés rendszámfelírás Közforgalmú közlekedés utasszámlálás (járművön, megállóban) utaskikérdezés (járművön megállóban) Általános háztartás/munkahelyi interjú

21 Közúti közlekedési mérések Helyszín kiválasztása Elhelyezkedés Darabszám Számlálóbiztosok száma Felügyelő személyzet Hivatalos szervek

22 Rögzítendő adatok köre Helyszín Dátum/idő Jármű fajtája (kategóriája) Telephely/lakhely Honnan-hova Utazás célja, gyakorisága Útvonalválasztás

23 Utasszámlálás Keresztmetszeti utasszámlálás Megállóhelyen Járművön Célforgalmi utasszámlálás (kikérdezés) Vonalra szűkített Általános

24 Matematikai statisztika Alapsokaság: 7000 fő Előfordulási arány P=0,01 (70 fő) Megbízhatóság: 95% Relatív hiba: 10% n t 2 (1 h 2 P P) 1,96 2 0,1 (1 0,01) 2 0, ,8 n n n 1 N 38031, , ,8

25 Ajánlott mintavétel Számítás szerint csúcsidőre: 85% egész napra: 56% Szakmai ajánlások szerint: Háztartás interjú esetén: 25% Általában kikérdezés esetén: 10%

26 Utasszámlálási módszerek Keresztmetszeti utasszámlálás Célforgalmi utasszámlálás Megállóhelyen tartózkodó számlálóbiztossal Járművön utazó számlálóbiztossal Járművezető által végzett Járművön elhelyezett számlálószerkezettel Elektronikus menetjegy rendszer adatai alapján Vonalra szűkített célforgalmi utasszámlálás Másodjegyes eljárás Elektronikus menetjegy rendszer adatai alapján Általános célforgalmi utasszámlálás Munkahelyi interjú Lakóhelyi interjú Hálózaton végzett kikérdezés Elektronikus menetjegy rendszer adatai alapján

27 Utasszámláló rendszerek Járművön elhelyezett számlálószerkezet Elektronikus jegyrendszer adatai alapján

28 Járművön elhelyezett számlálószerkezet Infravörös érzékelő Súlymérésen alapuló rendszer Taposó szőnyeg (nem használt)

29 Infravörös érzékelésen alapuló számlálószerkezetek

30 Infravörös érzékelésen alapuló számlálószerkezetek WEB szerver, Fedélzeti számítógép Adatgyűjtő Érzékelő Digitális jelfogó Autóbusz Villamos

31 Súlymérésen alapuló számlálószerkezet Knorr adatgyűjtő berendezés R+G forgalmi adatgyűjtő rendszer

32 Elektronikus jegyrendszerek Felszálló azonosítás BiBo Járművön tartózkodók azonosítása CiCo Fel- leszállók azonosítása

33 Utasszámlálási módszerekkel nyerhető információk Utasszámlálási módszer Számlálóbiztos megállóhelyen Számlálóbiztos járművön Számláló berendezés Elektronikus jegyrendszer Mennyiség X X X Várható eredmények Honnan-hova szerkezet Időbeliség (X) X (X) X Másodjegyes (X) X X X Motiváció Munkahelyi interjú X (X) X Lakóhelyi interjú X (X) X

34 Utazási igények feltárásához szükséges adatcsoportok Alapadatok Hálózati adatok (megállók, járati útvonalak) Forda adatok Menetrendi adatok (viszonylatok útvonal és menetrendi adatai) Struktúra adatok (lakosszám, munkahelyek száma ) Keresztmetszeti számlálás adatai Fel- leszálló számok megállónként, járatonként Célforgalmi kikérdezés adatai Utazások honnan-hova szerkezete Utazási motivációk

35 Folthatás vizsgálat; telítettségi kategóriák

36 Utasszámláló lap

37 Célforgalmi számlálólap

38 Utasszámlálás lebonyolítása Igények meghatározása A terület főbb jellemzőinek összegyűjtése A közlekedés jellege (helyi, elővárosi, környéki, stb.) A forgalmat lebonyolító autóbuszok száma és típusa Közlekedési hálózat (megállóhelyek adatai, megállóhelyek közötti távolság- és időadatok) Napi járatszám ill. járatsűrűség A forgalom időbeni ingadozása Az alkalmazott menetjegyrendszer, bérletes utasok aránya, stb. Az utasszámlálási módszer kiválasztása Az utasszámlálás előkészítése a számlálásba bevont megfigyelési pontok kijelölése az érintett terület körzetbeosztásának elkészítése a számlálás időpontjának és időtartamának meghatározása Segédeszközök tervezése és gyártása (számlálólapok, útmutatók stb.), a számlálást végzők kijelölése, munkabeosztásuk elkészítése, oktatása a számlálás eredményeinek kiértékelési módjának meghatározása Az utasszámlálás végrehajtása Az utasszámlálás során felvett adatok kiértékelése

39 Keresztmetszeti utasszámlálás adatai Keresztmetszeti feldolgozás Keresztmetszeti adatok Alapadatok Lekérdező program Célforgalmi utasszámlálás adatai Célforgalmi feldolgozás Célforgalmi adatok Ráterhelési eredmények Lekérdezések, listák Hálózat ráterhelő program Célforg. adatok kiegyenlítése Kiegyenlített célforgalmi mátrix Változatok útvonal és menetrend adatai

40 A megállók közötti utasterhelés

41 Utasáramlási ábra /6. ábra Utasáramlási ábra

42 Utasszám-kapacitás összehasonlító ábra

43 Utasszám-kapacitás összehasonlító ábra

44 1 Széchenyi István Egyetem A körzetek közötti utasáramlatok /7. ábra A körzetek közötti utasáramlato

45 Alkalmazott mutatószámok tételes adatok viszonylatonként és irányonként tételes adatok fordánként indított járatok száma járműkilométer teljesítmény utasszám irányonként megállók közötti utasterhelés megállónkénti utasforgalom zsúfolt járatok kihasználatlan járatok késett járatok utaskilométer teljesítmény férőhelykilométer teljesítmény férőhelykihasználás a felkínált férőhely és a maximális utasszám az átlagos utazási távolság

46 Forgalomfelvételek információs Igény modell Demand model kapcsolatai Közforgalmú közlekedési rendszer tervezése Kereslet Utazási igények kiváltó okai Utazói rétegek Utazási motivációk Kínálat Közlekedési rendszer - úthálózat Megállók Vonalak Járatok - Járművek Jegyrendszer

47 Utazási motivációk időbeli változása 0,0900 0,2500 0,0800 0,0700 lakosszám-indulás lakosszám-érkezés 0,2000 munkahely-indulás munkahely-érkezés 0,0600 0,0500 0,1500 0,0400 0,1000 0,0300 0,0200 0,0500 0,0100 0, időszak 0, időszak 0,3000 0,1800 0,2500 iskolai helyek-indulás iskolai helyek-érkezés 0,1600 0,1400 szolgáltatók-indulás szolgáltatók -érkezés 0,2000 0,1200 0,1000 0,1500 0,0800 0,1000 0,0600 0,0400 0,0500 0,0200 0, időszak 0, időszak

48 Hálózati modell adatai Manuális adatbevitel Helyszín bejárás Térkép Menetrendkönyv Elektronikus adatforrás Térinformatikai rendszer Vállalatirányítási rendszer Egyéb úthálózati adatbázis Google Transit Public data feed

49 Kézi adatbevitel Igénymodell Elektronikus adatforrás Adatforrások Utasszámlálási adatok Utas kikérdezési adatok Utasszámláló berendezés Elektronikus jegyrendszer

50 Komplex adatfelvevő és tervező Hálózati alapadatok -Térkép, Menetrend, rendszer PC környezet Közlekedéstervező rendszer (Visum) Kézi adatgyűjtő Adatfelvételt előkészítő rendszer Adatfelvételt összesítő rendszer Adatfelvételt segítő rendszer Közlekedéstervező rendszer (Visum)

51 Kézi adatgyűjtő

52 Adatgyűjtő rendszer többlet információja Városból kifelé Városba befelé

53 Utasszámlálás lebonyolítása Igények meghatározása A terület főbb jellemzőinek összegyűjtése A közlekedés jellege (helyi, elővárosi, környéki, stb.) A forgalmat lebonyolító autóbuszok száma és típusa Közlekedési hálózat (megállóhelyek adatai, megállóhelyek közötti távolság- és időadatok) Napi járatszám ill. járatsűrűség A forgalom időbeni ingadozása Az alkalmazott menetjegyrendszer, bérletes utasok aránya, stb. Az utasszámlálási módszer kiválasztása Az utasszámlálás előkészítése a számlálásba bevont megfigyelési pontok kijelölése az érintett terület körzetbeosztásának elkészítése a számlálás időpontjának és időtartamának meghatározása Segédeszközök tervezése és gyártása (számlálólapok, útmutatók stb.), a számlálást végzők kijelölése, munkabeosztásuk elkészítése, oktatása a számlálás eredményeinek kiértékelési módjának meghatározása Az utasszámlálás végrehajtása Az utasszámlálás során felvett adatok kiértékelése

54 Módszer kiválasztása Megállóhelyen Járművön Kézzel Géppel Szempontok Terület nagysága, szerkezete Közlekedési rendszer szerkezete Mérendő adatok köre Időszak, időtartam

55 Dr. Horváth Balázs Széchenyi István Egyetem, 96/
