1 Szabványos adatstruktúra a közösségi közlekedés számára CBC-TRANSPLAN, Szeged, 2013 július 3

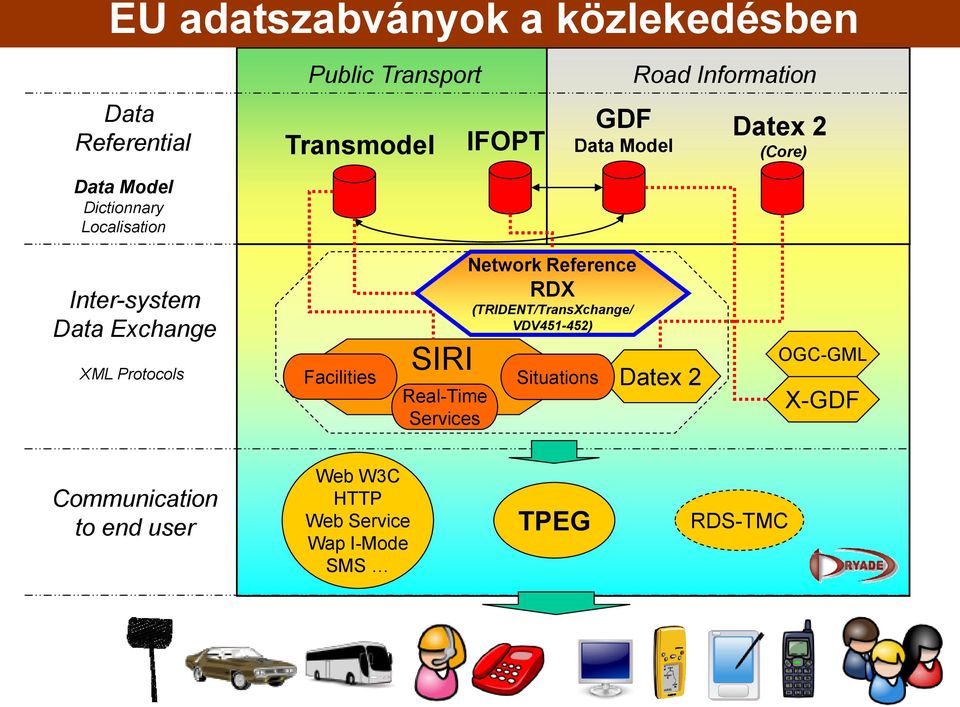

2 EU adatszabványok a közlekedésben Data Referential Data Model Dictionnary Localisation Public Transport Transmodel IFOPT GDF Data Model Road Information Datex 2 (Core) Inter-system Data Exchange XML Protocols Facilities SIRI Real-Time Services Network Reference RDX (TRIDENT/TransXchange/ VDV ) Situations Datex 2 OGC-GML X-GDF Communication to end user Web W3C HTTP Web Service Wap I-Mode SMS TPEG RDS-TMC

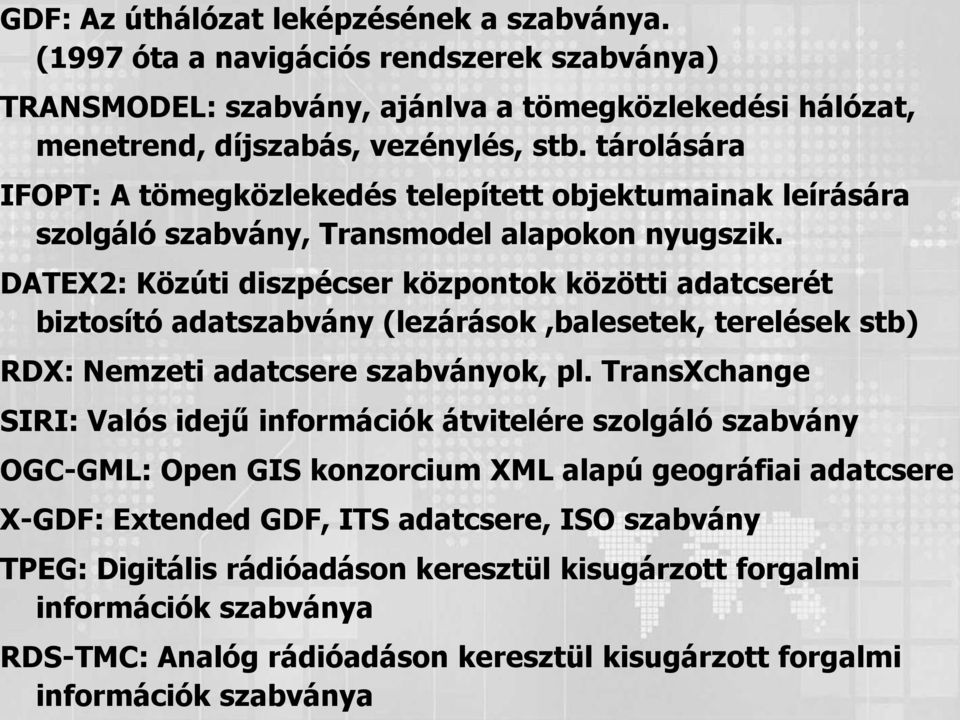

3 GDF: Az úthálózat leképzésének a szabványa. (1997 óta a navigációs rendszerek szabványa) TRANSMODEL: szabvány, ajánlva a tömegközlekedési hálózat, menetrend, díjszabás, vezénylés, stb. tárolására IFOPT: A tömegközlekedés telepített objektumainak leírására szolgáló szabvány, Transmodel alapokon nyugszik. DATEX2: Közúti diszpécser központok közötti adatcserét biztosító adatszabvány (lezárások,balesetek, terelések stb) RDX: Nemzeti adatcsere szabványok, pl. TransXchange SIRI: Valós idejű információk átvitelére szolgáló szabvány OGC-GML: Open GIS konzorcium XML alapú geográfiai adatcsere X-GDF: Extended GDF, ITS adatcsere, ISO szabvány TPEG: Digitális rádióadáson keresztül kisugárzott forgalmi információk szabványa RDS-TMC: Analóg rádióadáson keresztül kisugárzott forgalmi információk szabványa

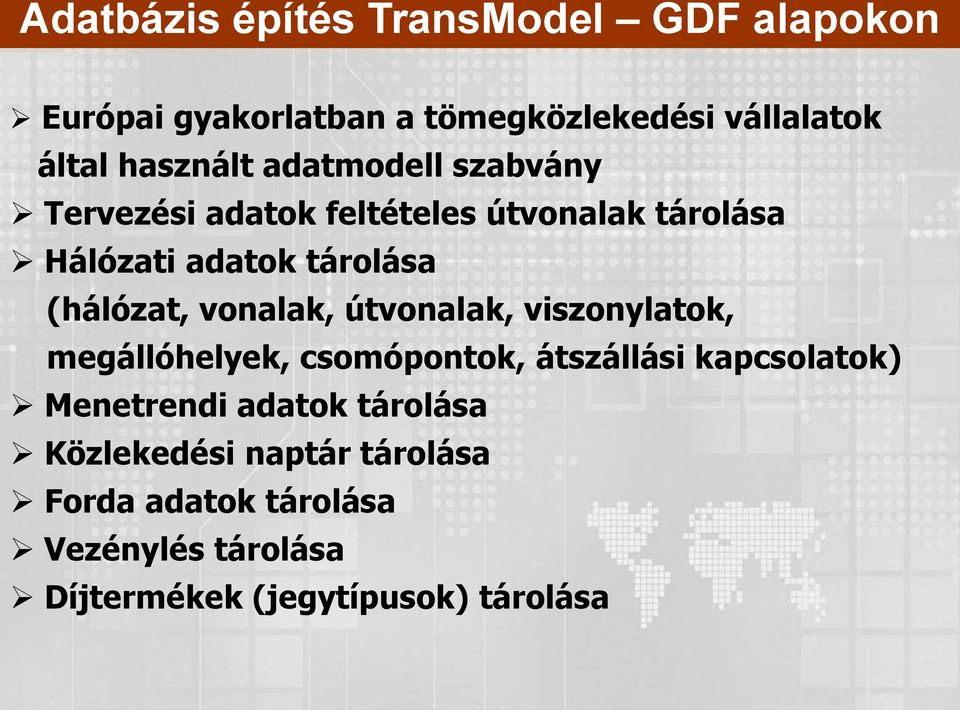

4 Adatbázis építés TransModel GDF alapokon Európai gyakorlatban a tömegközlekedési vállalatok által használt adatmodell szabvány Tervezési adatok feltételes útvonalak tárolása Hálózati adatok tárolása (hálózat, vonalak, útvonalak, viszonylatok, megállóhelyek, csomópontok, átszállási kapcsolatok) Menetrendi adatok tárolása Közlekedési naptár tárolása Forda adatok tárolása Vezénylés tárolása Díjtermékek (jegytípusok) tárolása

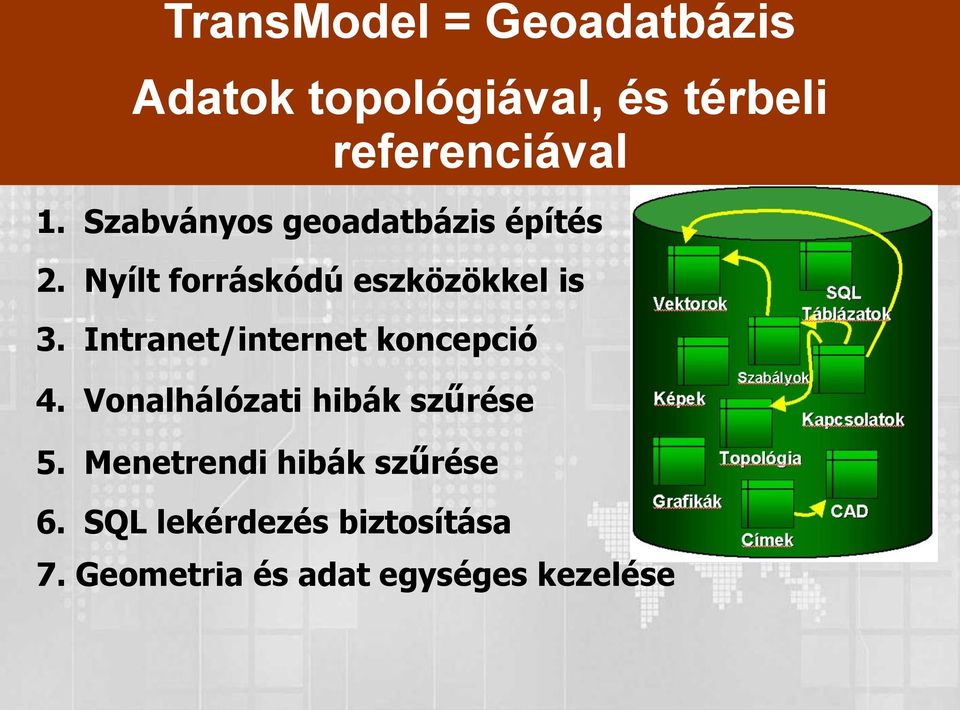

5 TransModel = Geoadatbázis Adatok topológiával, és térbeli referenciával 1. Szabványos geoadatbázis építés 2. Nyílt forráskódú eszközökkel is 3. Intranet/internet koncepció 4. Vonalhálózati hibák szűrése 5. Menetrendi hibák szűrése 6. SQL lekérdezés biztosítása 7. Geometria és adat egységes kezelése

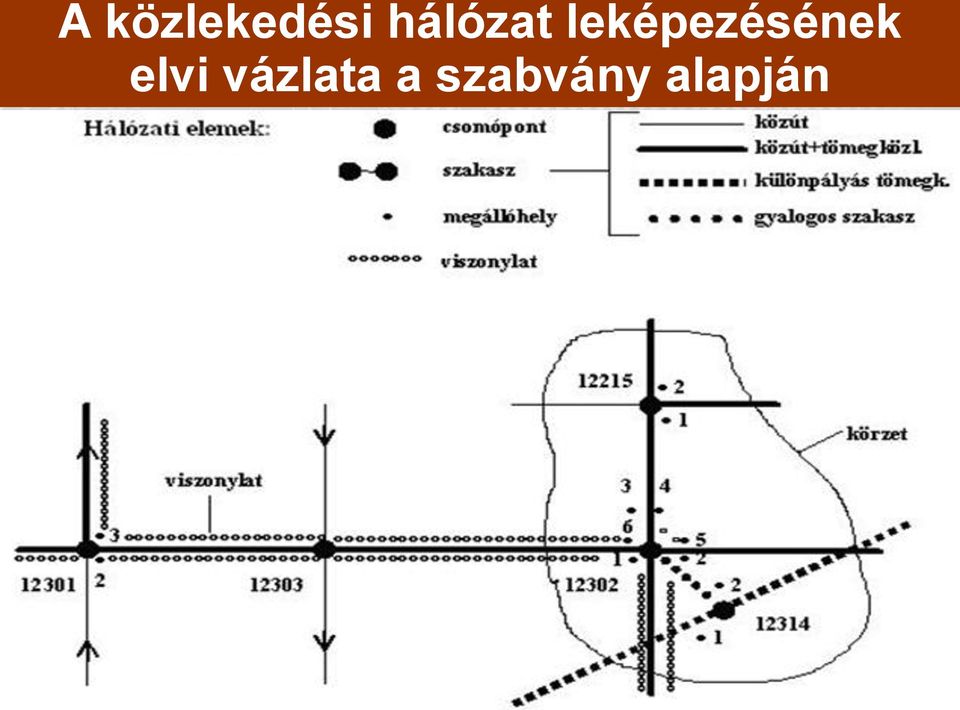

6 A közlekedési hálózat leképezésének elvi vázlata a szabvány alapján

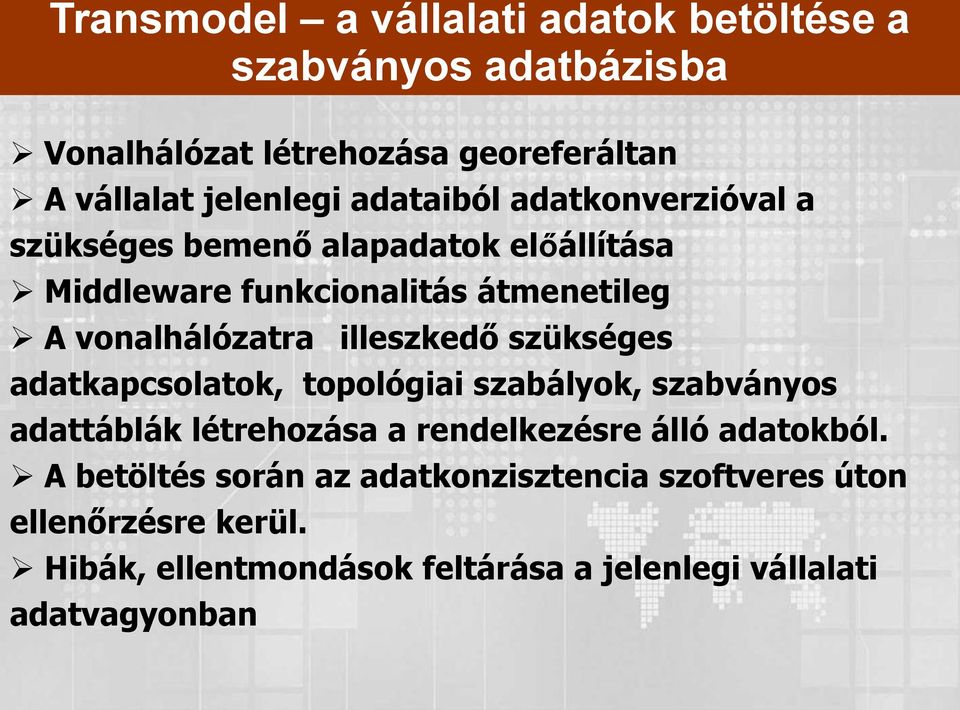

7 Transmodel a vállalati adatok betöltése a szabványos adatbázisba Vonalhálózat létrehozása georeferáltan A vállalat jelenlegi adataiból adatkonverzióval a szükséges bemenő alapadatok előállítása Middleware funkcionalitás átmenetileg A vonalhálózatra illeszkedő szükséges adatkapcsolatok, topológiai szabályok, szabványos adattáblák létrehozása a rendelkezésre álló adatokból. A betöltés során az adatkonzisztencia szoftveres úton ellenőrzésre kerül. Hibák, ellentmondások feltárása a jelenlegi vállalati adatvagyonban

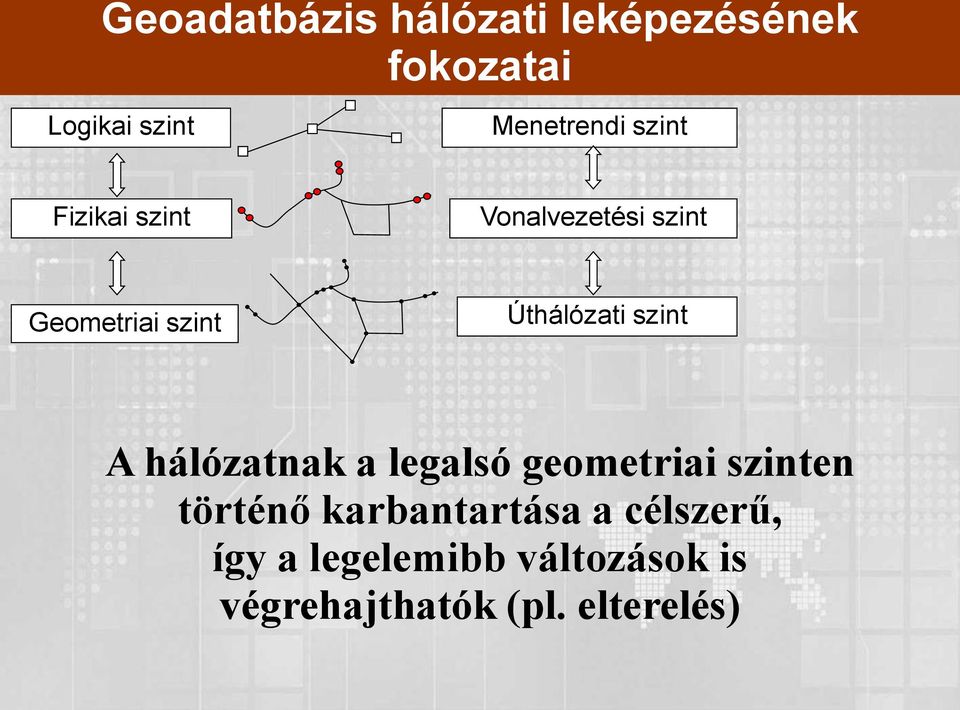

8 Geoadatbázis hálózati leképezésének fokozatai Logikai szint Menetrendi szint Fizikai szint Vonalvezetési szint Geometriai szint Úthálózati szint A hálózatnak a legalsó geometriai szinten történő karbantartása a célszerű, így a legelemibb változások is végrehajthatók (pl. elterelés)

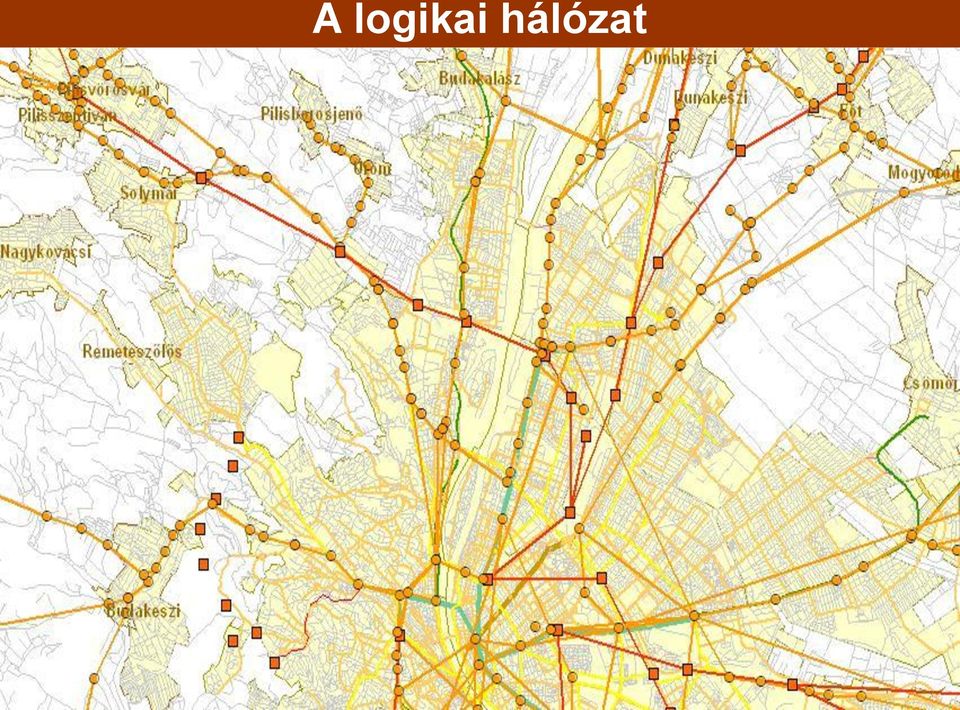

9 A logikai hálózat

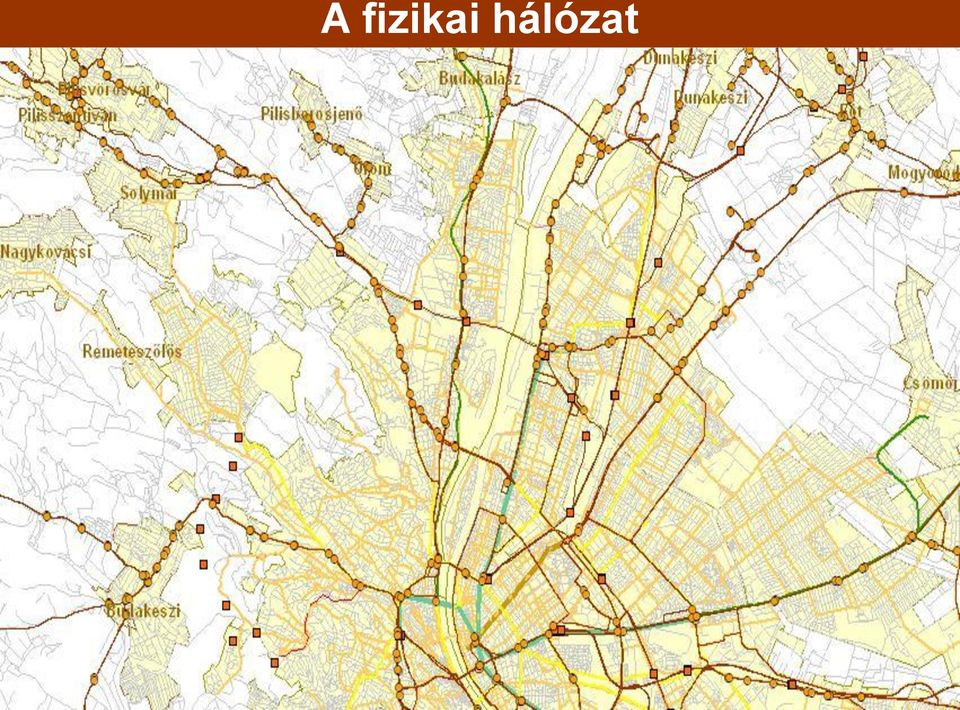

10 A fizikai hálózat

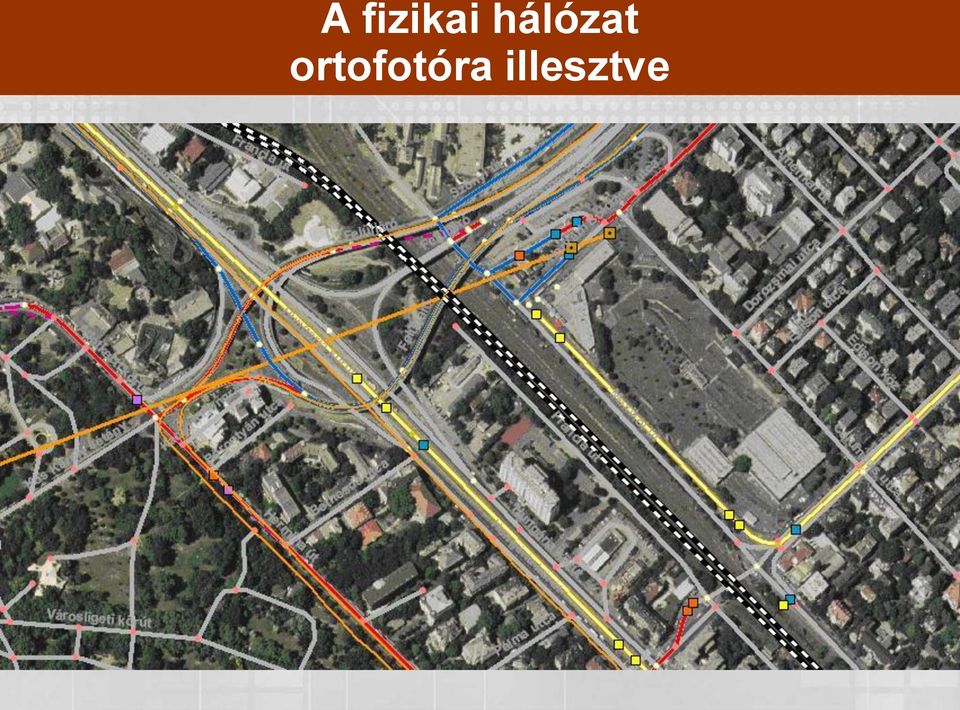

11 A fizikai hálózat ortofotóra illesztve

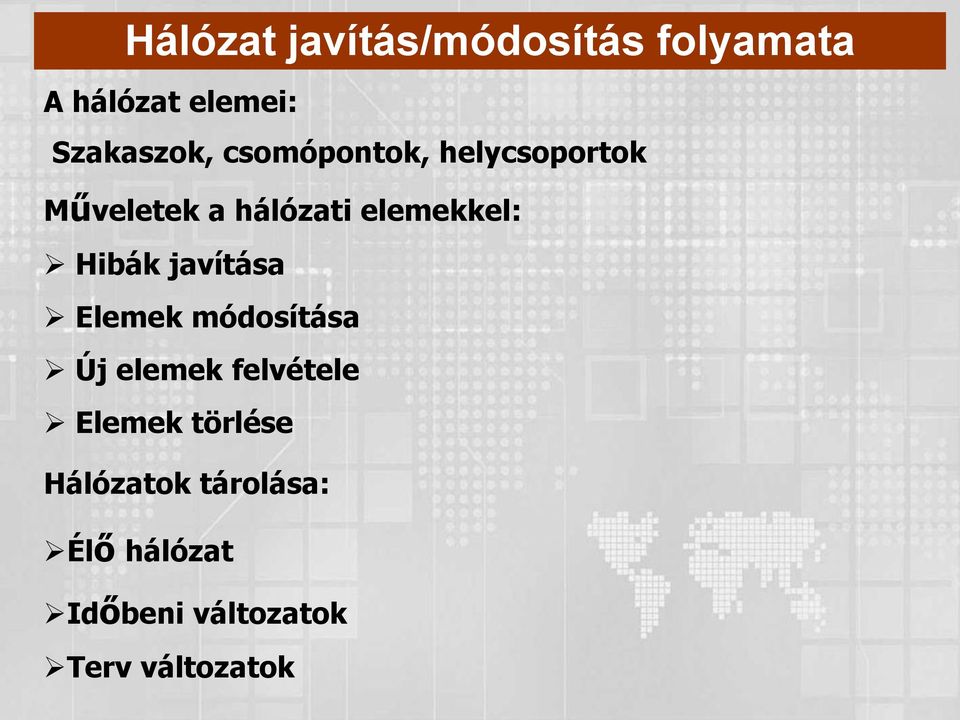

12 Hálózat javítás/módosítás folyamata A hálózat elemei: Szakaszok, csomópontok, helycsoportok Műveletek a hálózati elemekkel: Hibák javítása Elemek módosítása Új elemek felvétele Elemek törlése Hálózatok tárolása: Élő hálózat Időbeni változatok Terv változatok

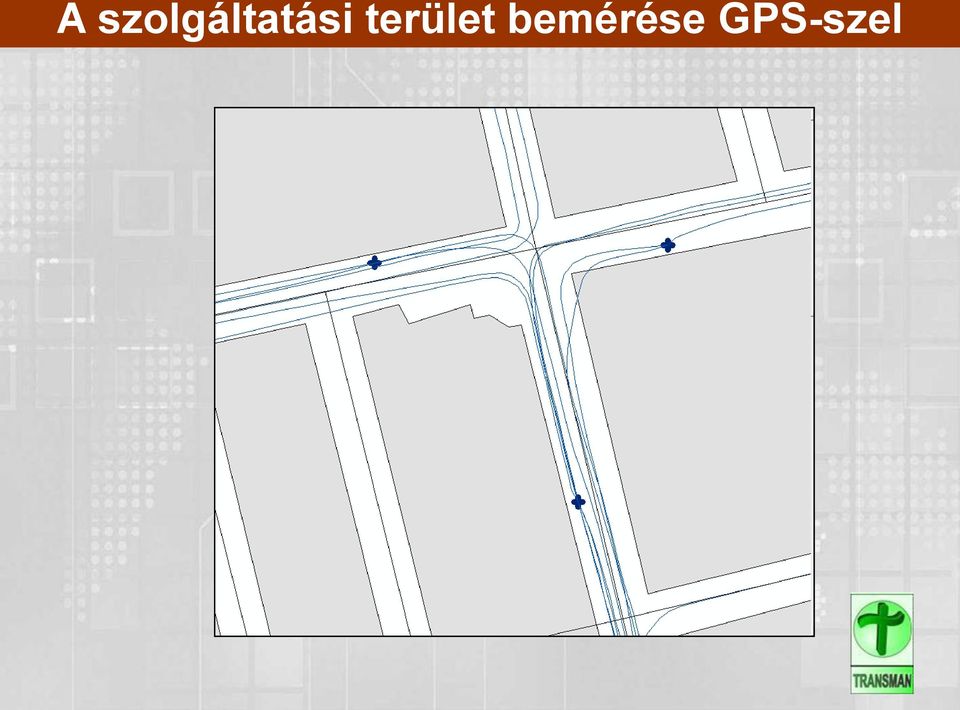

13 A szolgáltatási terület bemérése GPS-szel

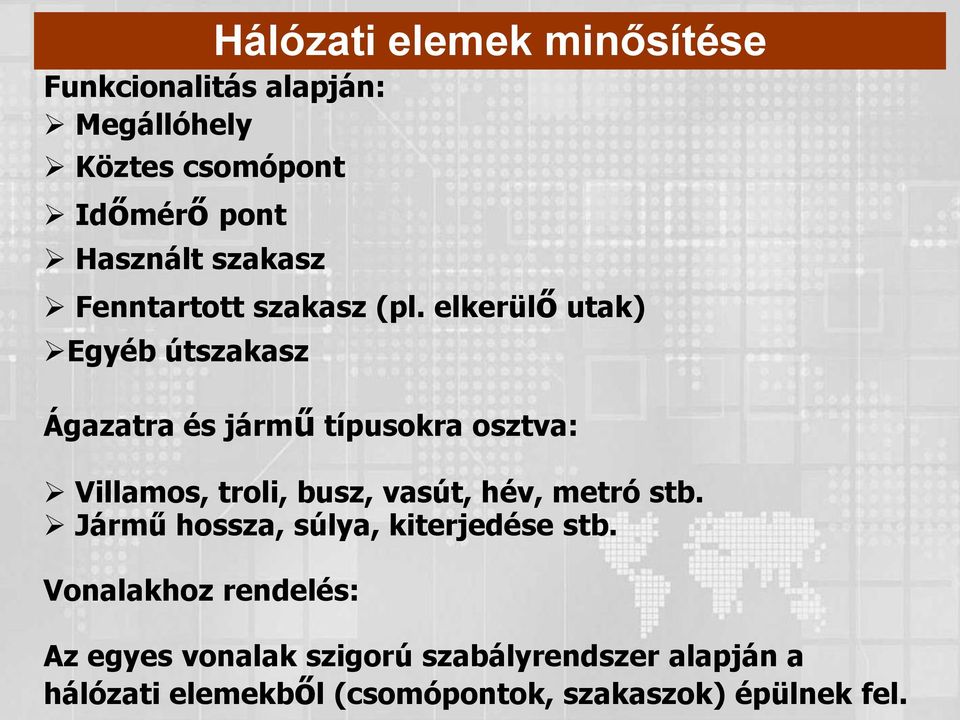

14 Hálózati elemek minősítése Funkcionalitás alapján: Megállóhely Köztes csomópont Időmérő pont Használt szakasz Fenntartott szakasz (pl. elkerülő utak) Egyéb útszakasz Ágazatra és jármű típusokra osztva: Villamos, troli, busz, vasút, hév, metró stb. Jármű hossza, súlya, kiterjedése stb. Vonalakhoz rendelés: Az egyes vonalak szigorú szabályrendszer alapján a hálózati elemekből (csomópontok, szakaszok) épülnek fel.

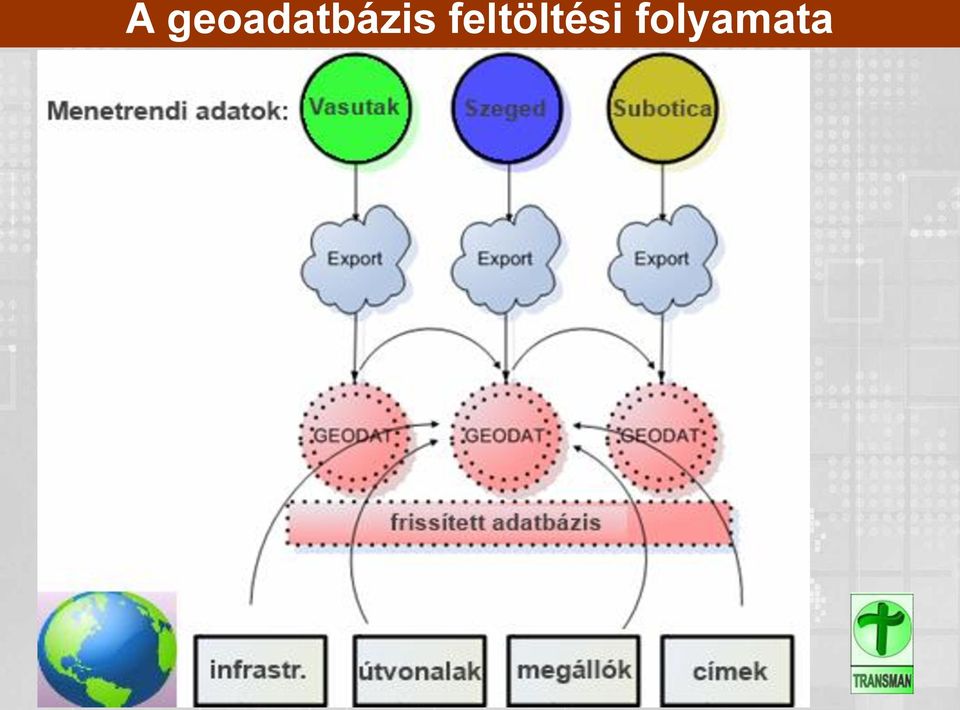

15 A geoadatbázis feltöltési folyamata

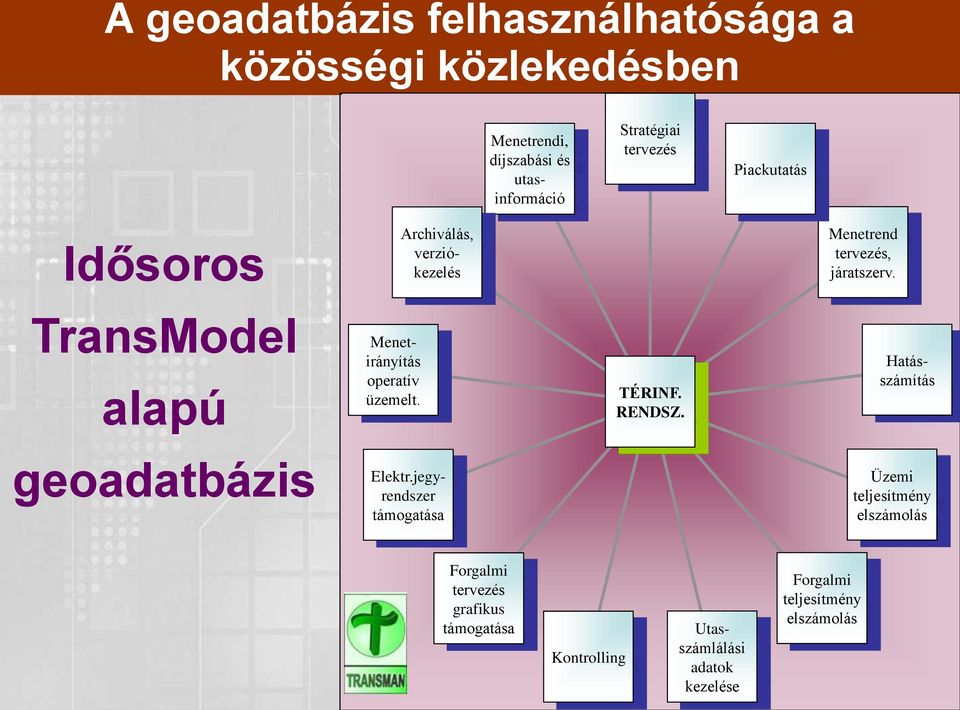

16 A geoadatbázis felhasználhatósága a közösségi közlekedésben Menetrendi, díjszabási és utasinformáció Stratégiai tervezés Piackutatás Idősoros Archiválás, verziókezelés Menetrend tervezés, járatszerv. TransModel alapú Menetirányítás operatív üzemelt. TÉRINF. RENDSZ. Hatásszámítás geoadatbázis Elektr.jegyrendszer támogatása Üzemi teljesítmény elszámolás Forgalmi tervezés grafikus támogatása Kontrolling Utasszámlálási adatok kezelése Forgalmi teljesítmény elszámolás

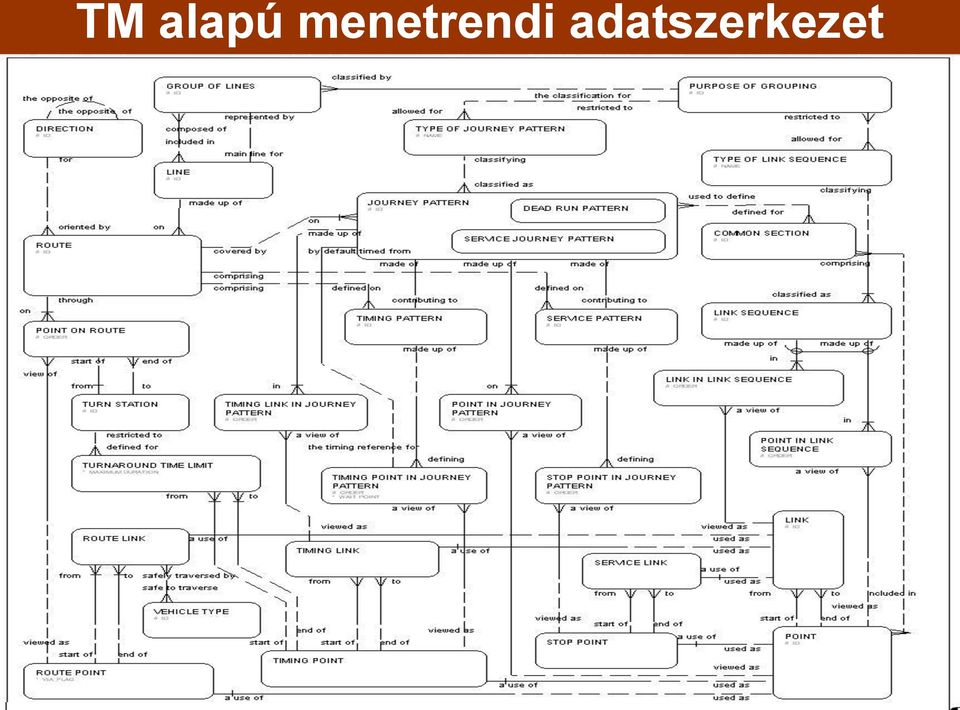

17 TM alapú menetrendi adatszerkezet

18 Volán mező lekérdezés eredménytáblája (Szeged-Csongrád menetrend)

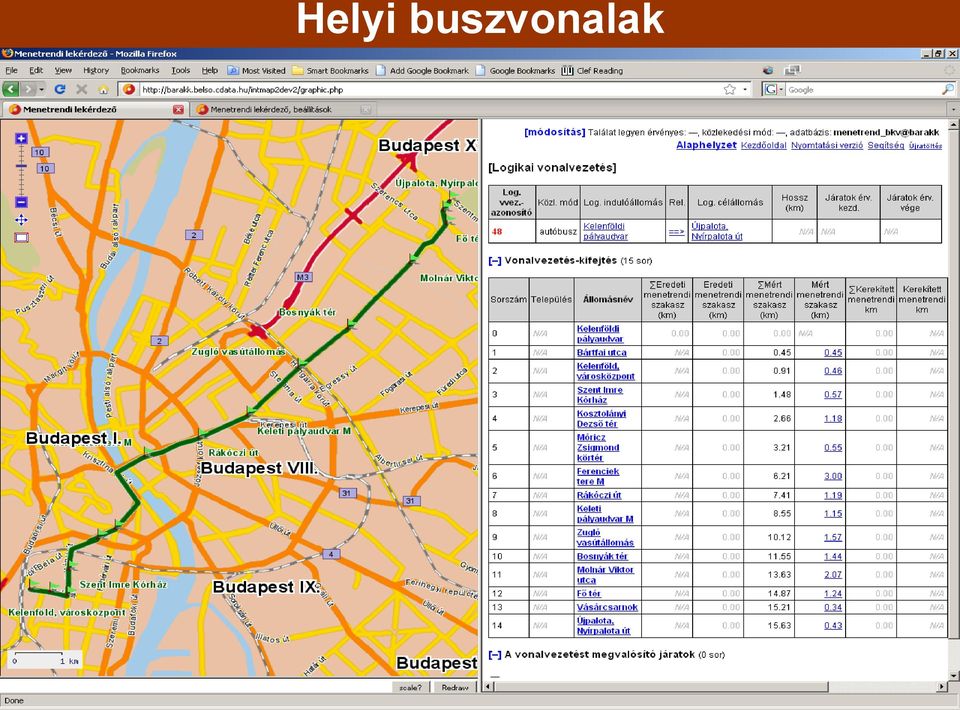

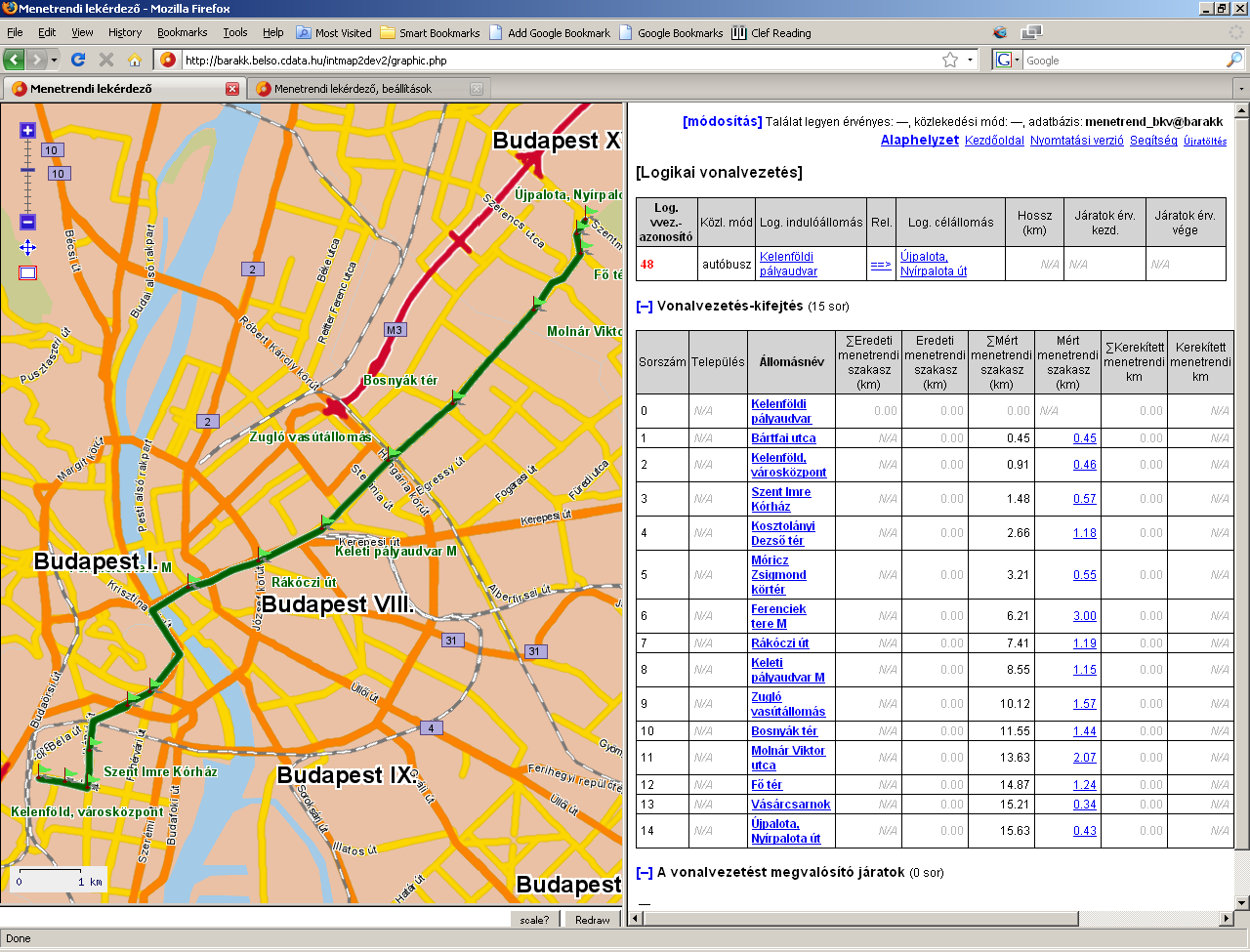

19 Helyi buszvonalak

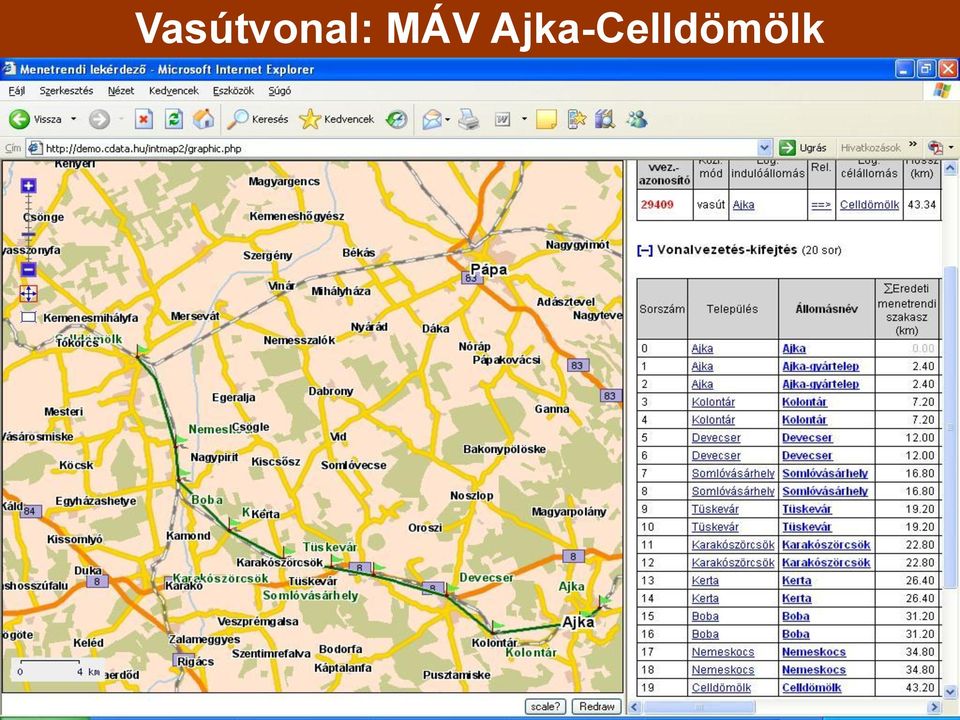

20 Vasútvonal: MÁV Ajka-Celldömölk

21 Egy kiválasztott település megállóhelyei (Pásztó)

22 Egy megállóhelyről tárolt információk (Pásztó Csillag tér)

23 Egy megállóhely indulási jegyzéke (Pásztó Csillag tér)

24 Vasúti megállóhely és autóbusz megállóhely közötti átszállás megjelenítése

25 Alternatív megállóhely elnevezés megjelenítése

26 Köszönöm a figyelmet
