INTENZÍTÁS BÁZISÚ OPTIMALIZÁLÁS FORGÁCSOLÁSI PARAMÉTEREK MEGHATÁROZÁSÁHOZ

Átírás

1 INTENZÍTÁS BÁZISÚ OPTIMALIZÁLÁS FORGÁCSOLÁSI PARAMÉTEREK MEGHATÁROZÁSÁHOZ Wagner György 1, Tóth Tibor 2 egyetemi tanársegéd, ME Általános Informatikai Tanszék Prof. Dr. DSc, egyetemi tanár, ME Alkalmazott Informatikai Tanszék 1. BEVEZETÉS Gépi forgácsolás esetében lehetőség van a forgácsolási jellemzők adott határok között tetszőleges értékű megválasztására. Annak függvényében, hogy mire szeretnénk optimalizálni, a paramétereknek más értéket kell adni. Cél lehet a szerszámgép minél jobb kihasználása, de lehet cél a megmunkálási idő minimalizálása, vagy a szerszám éltartamának maximalizálása. Többféle optimalizálási módszer ismeretes. Az előadásban egy intenzitás bázisú optimalizálási módszer kerül bemutatásra. 2. A PARAMÉTEREK MEGHATÁROZÁSA Esztergálás esetén a jellemző forgácsolási paraméterek: - a forgó mozgás szögsebessége (amiből szükség esetén számítható a kerületi sebesség), - az előtolás sebessége, - a fogásmélység. Adott anyagviszonyok, és szerszámgeometria mellett a felsorolt paraméterek kiválasztása után meghatározható a forgácsolási erő értéke. Jelen módszernek azonban nem célja a forgácsolási erő vizsgálata. A paraméterek megadásának nem csak az időegység alatt leválasztásra kerülő anyagmennyiségre van kihatása, hanem a megmunkálás minőségére is: - egy adott forgácsolási sebesség esetén az előtolás növelése durvább felületet eredményez. Ennek másik következménye az, hogy az időegység alatt leválasztott anyagmennyiség nő; - ha a megnövelt eltolás megtartása mellett a finomabb felület elérése érdekében megnöveljük a forgási sebességet, akkor megemelkedik a hőmérséklet, és erősebb lesz a szerszám kopása. Megállapítható tehát, hogy a paraméterek látszólag változtathatók önmagukban, de valójában erősen összefüggnek. A három kiválasztott paraméter megválasztásával szabályozható, hogy adott időegység alatt mekkora térfogatú anyag kerüljön leválasztásra (Q [ ]). Egy adott nyers munkadarab, félkész termék esetén meghatározható, hogy mekkora anyagmennyiséget kell leválasztani (V [cm 3 ]). E kettő segítségével meghatározható az az idő, amely adott paraméterek esetén az anyagmennyiség leválasztásához szükséges. Ezt jelöljük: t M [min] = (1) 143

2 1. ábra. Ugyancsak vezessük be az anyagleválasztás intenzitását (Q): Q = d f v (2) ahol: d a fogásmélység [mm], f az előtolás [ ], és v a forgási sebesség [ ]. 3. KÖLTSÉGEK A megmunkáló helyre való érkezés előtt az alkatrész (v. nyersanyag) képvisel valamekkora értéket. A megmunkáló helyen történő munkavégzés során ez az érték megnő (hozzáadott érték). Ugyanakkor a munkavégzésnek is van költsége. Így a munkavégzés csak akkor nyereséges, ha a munkadarab értékének növekedése meghaladja a munkavégzés költségét A megmunkálás költségének összetevői: - a megmunkáló helyen dolgozó ember fizetése. Jellemzően havibér, ami lebontható órabérre. Fajlagosan akkor a legkedvezőbb, ha egy időegység alatt minél több munkadarabot készít el. (Előfordulhat, hogy nincs ott folyamatosan, csak szerszámcserénél, beállításnál, stb.) - a munkahely költsége (áramfelvétel, szerszámgép megvásárlása, amortizációja, stb.) Az amortizáció szintén időarányos. - szerszámkopásával arányos költség, amely a művelet végrehajtásának és a használati időnek a függvényében határozható meg. A költségek jelentős része időarányosan jelentkezik, vagyis az idő csökkentése a cél. A t M = képletben a leválasztandó anyagmennyiség (V) adott, az idő (t) csak a leválasztás intenzitásának (az időegység alatt leválasztásra kerülő anyagmennyiség) (Q) növelésével csökkenthető. A módszer innen kapta nevét: intenzitás bázisú optimalizálás. A Q = d f v egyenletben mindhárom paraméter szorzó tényező, vagyis adódik, hogy minden egyes tényező maximális felvehető értékét kellene meghatározni. Ez azonban több esetben negatív hatást fejthet ki: szerszámkopás, gyakoribb csere, csökkenő termelés. (3) 144

3 2. ábra A szerszám éltartamának meghatározására többféle eljárás ismert: - egyszerű Taylor éltartam egyenlet - bővített Taylor éltartam egyenlet - König-Depiereux éltartamegyenlet - Micheletti-Granovszkij-Horváth éltartamegyenlet A módszerek egy vagy több paramétert heurisztikusan rögzítenek, a fennmaradó változásának függvényében határozzák meg a szerszám éltartamát (T). A módszerek többsége bonyolult megoldási módszereket alkalmaz. 3. ábra A Tóth professzor és csoportja által kifejlesztett megoldás azon alapul, hogy az éltartamot meghatározó paraméterek nem vehetnek fel tetszőleges (folytonos) értékeket, hanem a szerszámgép fő- és mellékhajtóműve fokozatos. Paraméterei: - előtolás (f) - fogásmélység (d) - fordulatszám (n) felvehető értékeit három egymásba ágyazott ciklussal vizsgálni lehet (TAUPROG). 145

4 3.2. A költség függvény A teljes költség két összetevőre bontható: (4) ahol a megmunkálás költsége, pedig a szerszám elhasználódás költsége. A megmunkálás költsége: (5) környezeti percköltség, gépi idő. A gépi idő meghatározható a leválasztandó anyagtérfogat (V m ), és a leválasztás intenzitásának (Q) hányadosával: Ezekkel a megmunkálás költsége a következőképpen adódik: (7) A szerszámkopás költsége függvénye annak, hogy a szerszám egy élének mekkora a költsége (K él ), annak, hogy hányszor kell az éleket cserélni (N cs ): K S = K él N cs (t g ) (8) Egy él költsége meghatározható úgy, hogy a szerszám teljes költségét (K sb ) osztjuk az élek számával (N él ), valamint ez kiegészül egy él cseréjének az idő szükségletének és annak költségének szorzatával: K él = + k t cs (9) Az élek cseréjének száma meghatározható a gépi idő és 1 él éltartamának hányadosával: (6) N cs = (10) A teljes költség ezek segítségével: (11) Fentibe behelyettesítve a korábban már meghatározott gépi időt: A bővített Taylor egyenletből a szerszám éltartam: v = (13) (13)-ból kifejezve az időt: Ennek reciproka: (14). (15), ahol d f v a (2)-ben már meghatározott Q. Ezt felhasználva, illetve az egyenletet átrendezve: (16) (12) 146

5 Ezt visszahelyettesítve a korábban meghatározott teljes költségbe: (17). A gyökös tag átrendezésével: (18) Vezessük be a fajlagos költség ekvivalens időt ( ): (19) Helyettesítsük be a (11)-ben meghatározott teljes költséget ( (20). Elvégezve az adódó egyszerűsítéseket (21), majd átrendezve (22): (21), (22). Vezessünk be egy új jelölést: Ekkor (22) a következőképpen néz ki: = (23). (24). Az egyszerűsítés érdekében használjuk a következő jelölést: (25), ekkor a fajlagos költség ekvivalens idő jelentősen leegyszerűsödik: (26). A következő jelölést bevezetve: (27) 147

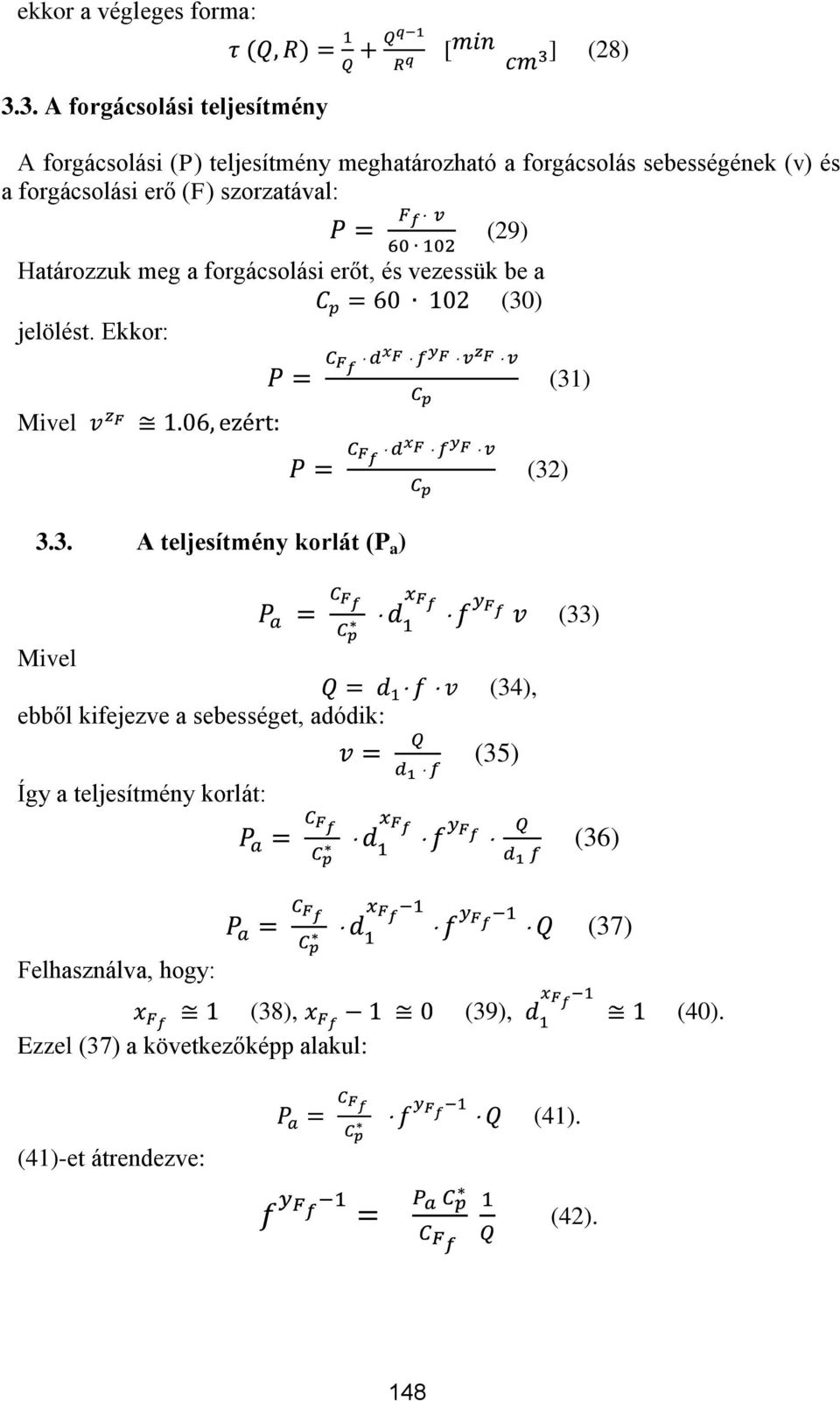

6 ekkor a végleges forma: [ ] (28) 3.3. A forgácsolási teljesítmény A forgácsolási (P) teljesítmény meghatározható a forgácsolás sebességének (v) és a forgácsolási erő (F) szorzatával: (29) Határozzuk meg a forgácsolási erőt, és vezessük be a (30) jelölést. Ekkor: (31) Mivel (32) 3.3. A teljesítmény korlát (Pa) (33) Mivel (34), ebből kifejezve a sebességet, adódik: (35) Így a teljesítmény korlát: (36) (37) Felhasználva, hogy: (38), Ezzel (37) a következőképp alakul: (39), (40). (41). (41)-et átrendezve: (42). 148

7 (42)-ből kifejezve f-et: (43). Mivel (44), ezért (44)-be behelyettesítve a (43)-ban meghatározott f-et: (45). Vezessük be a következő két jelölést: Ekkor (45) a következő formára hozható: (47). (48), azaz: (49). 4. ÖSSZEFOGLALÁS Sikerült a (49) formula segítségével a költség ekvivalens időt olyan formára hozni, hogy közvetve, illetve közvetlenül csak a leválasztás intenzitásától függ. Ezáltal már alkalmas intenzitás bázisú forgácsolási paraméterek meghatározására. 5. KÖSZÖNETNYILVÁNÍTÁS A kutatómunka a TÁMOP B-10/2/KONV jelű projekt részeként - az Új Magyarország Fejlesztési Terv keretében - az Európai Unió támogatásával, az Európai Szociális Alap társfinanszírozásával valósult meg. 6. IRODALOM [1] HORVÁTH M., SOMLÓ J.: A forgácsoló megmunkálások optimálása és adaptív irányítása. Műszaki Könyvkiadó, Budapest, [2] HORVÁTH M.: Alkatrészgyártási folyamatok automatizált tervezése. Akadémiai doktori értekezés, Budapest, [3] EL-MARAGHY, H.A. [editor]: Evolution and Future Perspectives of CAPP. Annals of CIRP, Vol. 42/2/2993, old. [4] TÓTH T.: Termelési rendszerek és folyamatok. A termelésinformatika alapjai. Miskolci Egyetemi Kiadó, ISBN , old. [5] TÓTH T.: Tervezési elvek, modellek és módszerek a számítógéppel in tegrált gyártásban. Miskolci Egyetemi Kiadó, ISBN , old. 149
