1 GYÁRTÁSTECHNOLÓGIA NGB_AJ008_1 Műszaki menedzser (BSc) szak, Mechatronikai mérnöki (BSc) szak A FORGÁCSLEVÁLASZTÁS ALAPJAI 6. előadás Összeállította:

2 Vázlat 1. A forgácsolás igénybevételei modellje 2. A forgácsolási alapmodell 3. Forgácsolási alapfogalmak 4. A forgácsolás folyamata és mechanikája 5. A forgácsolás energetikai kérdései 6. Szerszámelhasználódás, szerszáméltartam 7. Felületi érdesség

3 A forgácsolás igénybevételei modellje A forgácsolás igénybevételei modellje Q = 100% P v =F v. v

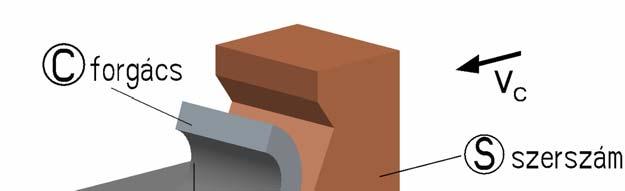

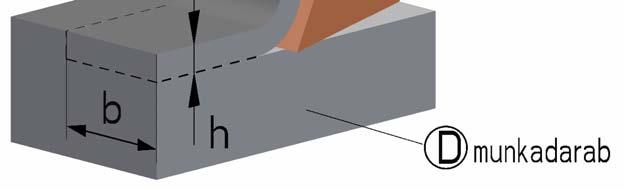

4 Forgácsolási alapmodell Forgácsolási alapmodell 7.1. ábra Gyalulás

5 Alapfogalmak Alapfogalmak v c forgácsolósebesség f előtolás a fogásmélység n c fordulatszám h; b elméleti forgácsméretek A = h.b elméleti forgácskeresztmetszet v f előtolási sebesség v f = n c. f q c anyagleválasztási sebesség q c = a.f.v c

6 Alapfogalmak Alapfogalmak s előtolás (mm/ford) a fogásmélység (mm) h; b elméleti forgácsméretek (mm) A c = h.b elméleti forg. keresztmetszet (mm 2 )

7 Forgácsolás folyamata és mechanikája Forgácsolás folyamata és mechanikája Az anyag a nyírási síkban erősen deformálódik majd anyagszakadás a fő igénybevétel nyírás

8 Forgácsolás folyamata és mechanikája Forgácsolás folyamata és mechanikája Az anyag a nyírási síkban erősen deformálódik majd anyagszakadás a fő igénybevétel nyírás

9 Forgácsolás folyamata és mechanikája Forgácsolás folyamata és mechanikája Különböző forgácstípusok keletkeznek: Alakváltozási tényező (ξ): Minél kisebb ξ, annál kedvezőbb a folyamat. ξ = h 1 h

10 Forgácsolás folyamata és mechanikája Forgácsformák Forgácstörés A forgács szabadon fut le Akadály A forgács lefutása során akadályba ütközik eltörik

11 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Szerszám-munkadarab között erők hatnak (7.3.) (7.7.) Fajlagos forgácsolóerő: k c = F A Forgácsolási teljesítmény: P c = F c v c = k c q c c

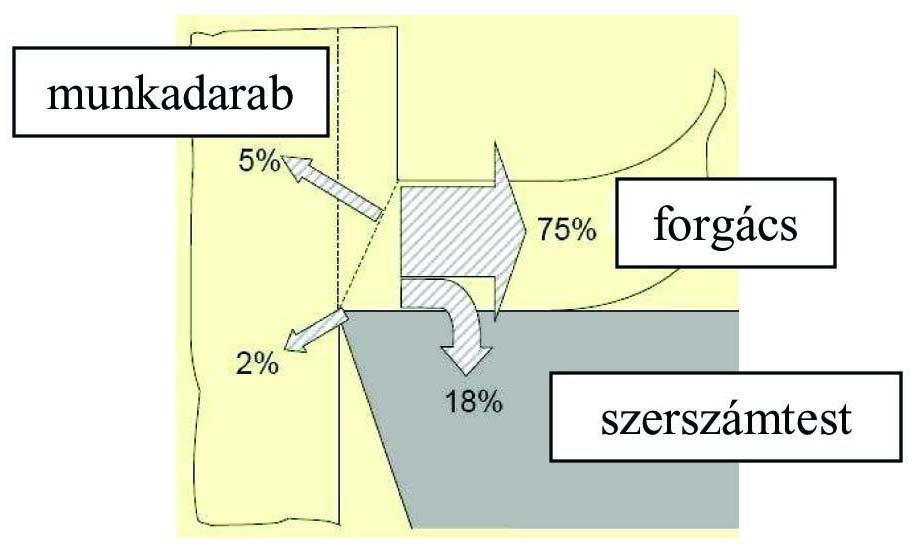

12 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Termikus jelenségek A mechanikai energia teljesen hővé alakul 75-85% a forgácsba. A forgácsolási sebesség és a hőeloszlási arányok összefüggése

13 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései

14 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései

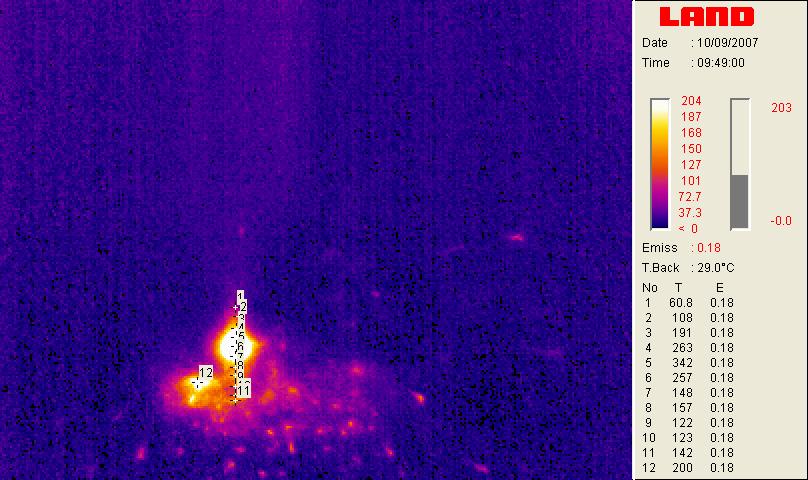

15 A forgácsolás energetikai kérdései Hőtérkép a megmunkálásról: Főorsó SK40 befogó Szerszám Próbatest

16 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Élrátétképződés ábra Keletkezése A forgácsolási sebesség hatása Élrátét (U) Sorjaképződés Sorja (B)

17 Szerszámelhasználódás A kopás mechanizmusa, kopásformák Hátkopás Homlokkopás, vagy kráteres kopás Szerszámelhasználódás Kráteres kopás

18 Szerszámelhasználódás Szerszámelhasználódás Szerszám A szerszámkopás (hátkopás) mérése Munkadarab Hátkopás δ r ε b/4 δ Hátkopás Megengedett maximális hátkopás δ t b δ t Megengedett Maximális hátkopás

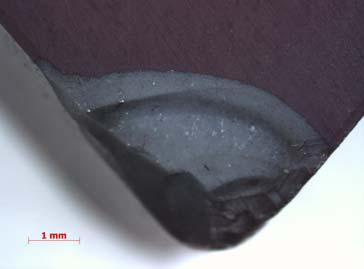

19 Szerszámelhasználódás Szerszámelhasználódás Példák a szerszámkopásokra Hátkopás Homlokkopás és élkopás Hátkopás Homlokkopás és élkopás

20 Szerszámelhasználódás Szerszámelhasználódás A kopás mechanizmusa I. Kezdeti kopás szakasza II. Egyenletes kopás szakasza III. Túlkopás szakasza

21 Szerszáméltartam Az az idő, amelyet a szerszám utánélezés vagy csere nélkül forgácsolásban eltölt. Éltartamkritérium: éltartamot a maximálisan megengedhető kopás (δ t ) nagyságával határozzák meg. TAYLOR éltartamkritérium ábra Szerszáméltartam C v = T m v c

22 Szerszáméltartam C v állandó T éltartam (min) m éltartamkitevő V c forgácsolási sebesség δ t megengedhető kopás Szerszáméltartam C v = T m v c

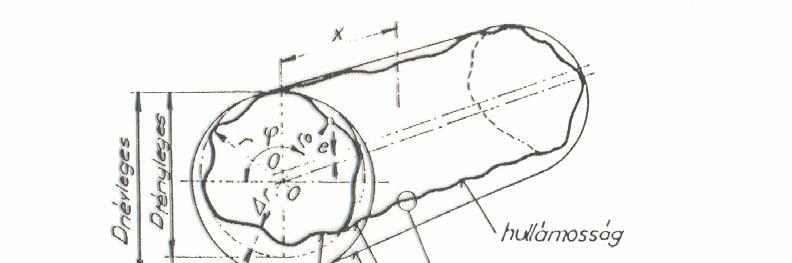

23 Felületi érdesség Felületi érdesség Mikroegyenetlenség R z elméleti érdesség

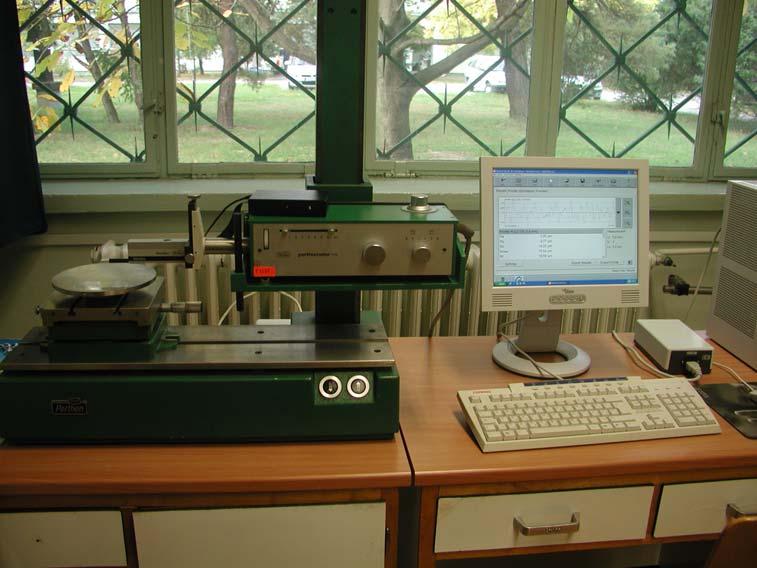

24 Felületi érdesség Felületi érdesség mérése

25 Köszönöm megtisztelő figyelmüket! Gyártástechnológia alpfogalmai 25
