1 MEGMUNKÁLÁSI TECHNOLÓGIÁK AJ005_2 Gépészmérnöki (BSc) szak, Mérnök tanár szak A FORGÁCSLEVÁLASZTÁS ALAPJAI 6. előadás Összeállította:

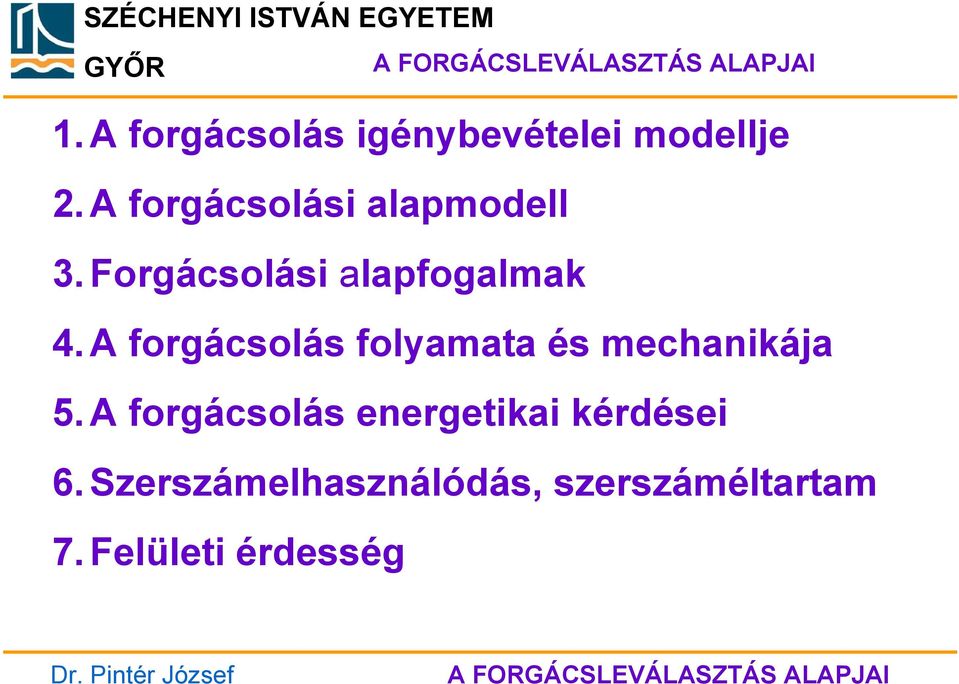

2 1. A forgácsolás igénybevételei modellje 2. A forgácsolási alapmodell 3. Forgácsolási alapfogalmak 4. A forgácsolás folyamata és mechanikája 5. A forgácsolás energetikai kérdései 6. Szerszámelhasználódás, szerszáméltartam 7. Felületi érdesség

A forgácsolás folyamata és mechanikája 5.

3 A forgácsolás igénybevételei modellje A forgácsolás igénybevételei modellje Q = 100% P v =F v. v

4 Forgácsolási alapmodell Forgácsolási alapmodell ábra Gyalulás Forgácsolás és rendszere

5 Alapfogalmak Alapfogalmak v c forgácsolósebesség (m/min, m/sec) f előtolás (mm/ford) a fogásmélység (mm) n c fordulatszám (ford/min) v f előtolási sebesség v f = n c. f (mm/min) q c anyagleválasztási sebesség q c = a.f.v c

n c fordulatszám (ford/min) v f előtolási sebesség v f

6 Alapfogalmak Alapfogalmak s előtolás (mm/ford) a fogásmélység (mm) h; b elméleti forgácsméretek (mm) A c = h.b elméleti forg. keresztmetszet (mm 2 )

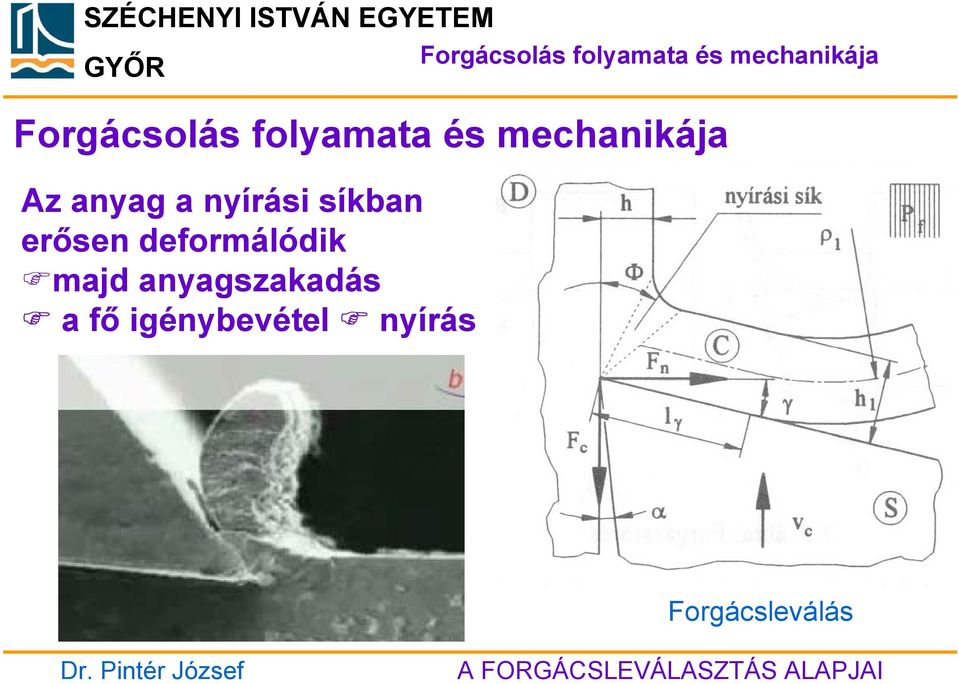

7 Forgácsolás folyamata és mechanikája Forgácsolás folyamata és mechanikája Az anyag a nyírási síkban erősen deformálódik majd anyagszakadás a fő igénybevétel nyírás Forgácsleválás

8 Forgácsolás folyamata és mechanikája Forgácsolás folyamata és mechanikája Különböző forgácstípusok keletkeznek Alakváltozási tényező (ξ): Minél kisebb ξ, annál kedvezőbb a folyamat. ξ = h 1 h

Alakváltozási tényező (ξ): Minél kisebb ξ,

9 Forgácsolás folyamata és mechanikája Forgácsformák Forgácstörés A forgács szabadon fut le Akadály A forgács lefutása során akadályba ütközik eltörik

10 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Szerszám-munkadarab között erők hatnak Fajlagos forgácsolóerő: k c = F A Forgácsolási teljesítmény: P c = F c v c = k c q c c

erők hatnak Fajlagos forgácsolóerő: k c = F A

11 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Termikus jelenségek A mechanikai energia teljesen hővé alakul 75-85% a forgácsba. A forgácsolási sebesség és a hőeloszlási arányok összefüggése

energia teljesen hővé alakul 75-85% a forgácsba.

12 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Termikus jelenségek A mechanikai energia teljesen hővé alakul 75-85% a forgácsba. A hőeloszlási arányok

13 A forgácsolás energetikai kérdései A forgácsolás energetikai kérdései Élrátétképződés ábra Keletkezése A forgácsolási sebesség hatása Élrátét (U) Sorjaképződés ábra Sorja (B)

14 Szerszámelhasználódás A kopás mechanizmusa, kopásformák ábra Hátkopás Homlokkopás, vagy kráteres kopás Szerszámelhasználódás Kráteres kopás

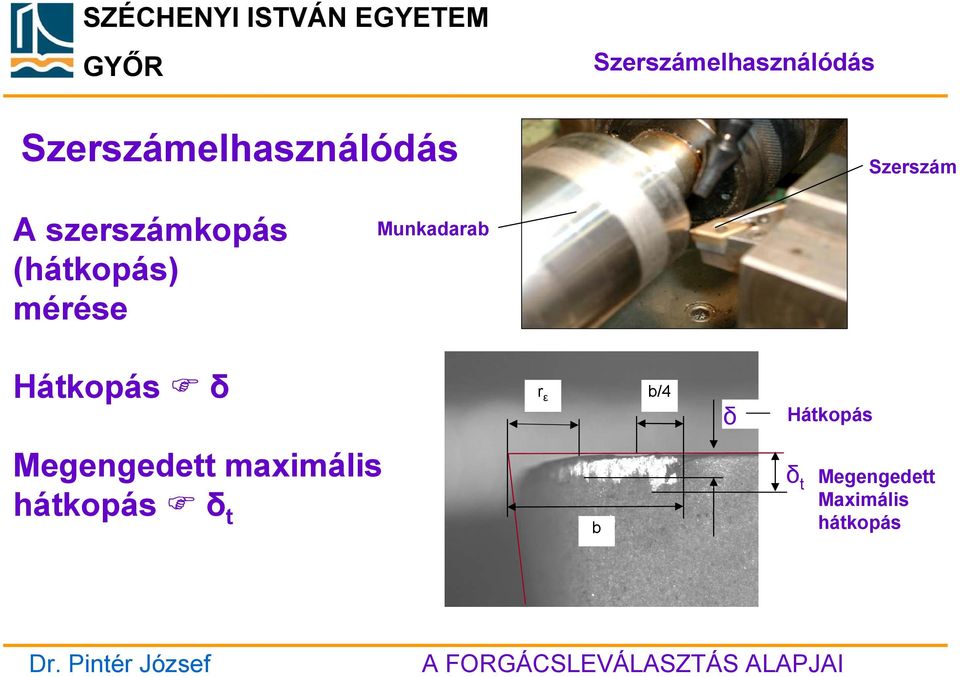

15 Szerszámelhasználódás Szerszámelhasználódás Szerszám A szerszámkopás (hátkopás) mérése Munkadarab Hátkopás δ r ε b/4 δ Hátkopás Megengedett maximális hátkopás δ t b δ t Megengedett Maximális hátkopás

16 Szerszámelhasználódás Szerszámelhasználódás Hátkopás Példák a szerszámkopásokra Hátkopás Homlokkopás és élkopás Homlokkopás és élkopás

17 Szerszámelhasználódás Szerszámelhasználódás A kopás mechanizmusa I. Kezdeti kopás szakasza II. Egyenletes kopás szakasza III. Túlkopás szakasza

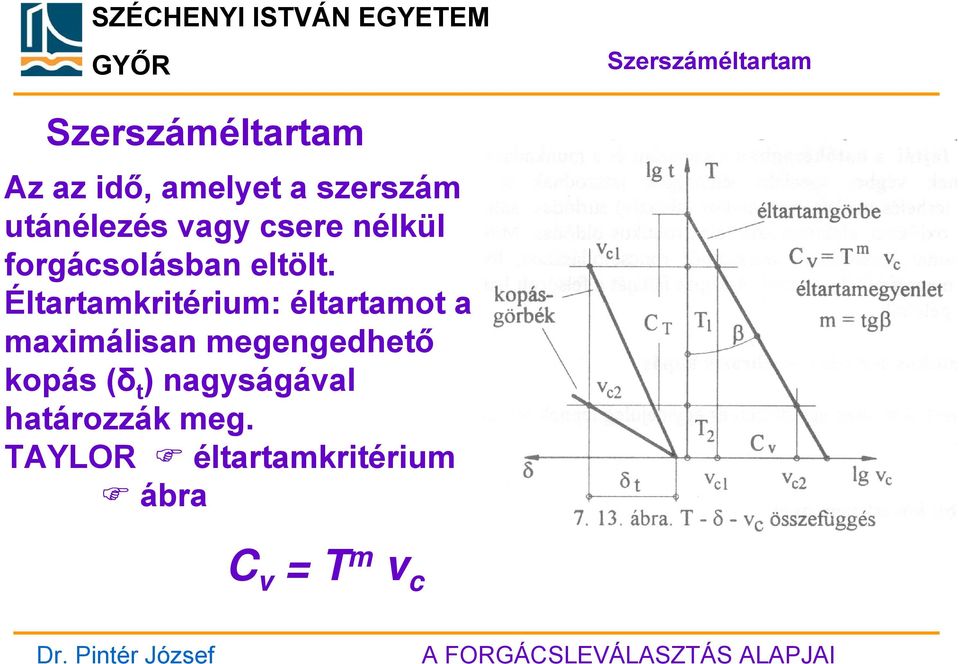

18 Szerszáméltartam Szerszáméltartam Az az idő, amelyet a szerszám utánélezés vagy csere nélkül forgácsolásban eltölt. Éltartamkritérium: éltartamot a maximálisan megengedhető kopás (δ t ) nagyságával határozzák meg. TAYLOR éltartamkritérium ábra C v = T m v c

Éltartamkritérium: éltartamot a maximálisan megengedhető kopás

19 Szerszáméltartam Szerszáméltartam C v állandó C v = T m v c T éltartam (min) m éltartamkitevő V c forgácsolási sebesség δ t megengedhető kopás

20 Felületi érdesség Felületi érdesség Mikroegyenetlenség R z elméleti érdesség

21 Felületi érdesség Felületi érdesség mérése

22 Köszönöm megtisztelő figyelmüket! Gyártástechnológia alpfogalmai 22
