1 Házi gáznyomásszabályozók aktuális kérdései DUNAGÁZ szakmai napok 2010 Készítette: Kiss Tibor 1

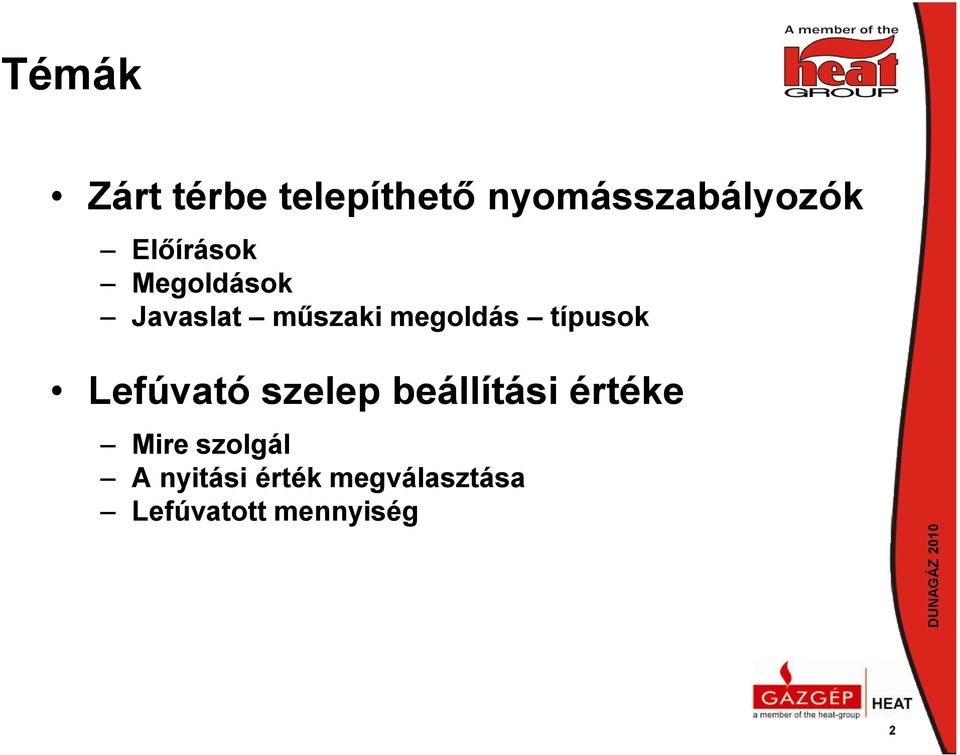

2 Témák Zárt térbe telepíthetı nyomásszabályozók Elıírások Megoldások Javaslat mőszaki megoldás típusok Lefúvató szelep beállítási értéke Mire szolgál A nyitási érték megválasztása Lefúvatott mennyiség 2

típusok Lefúvató szelep beállítási értéke Mire

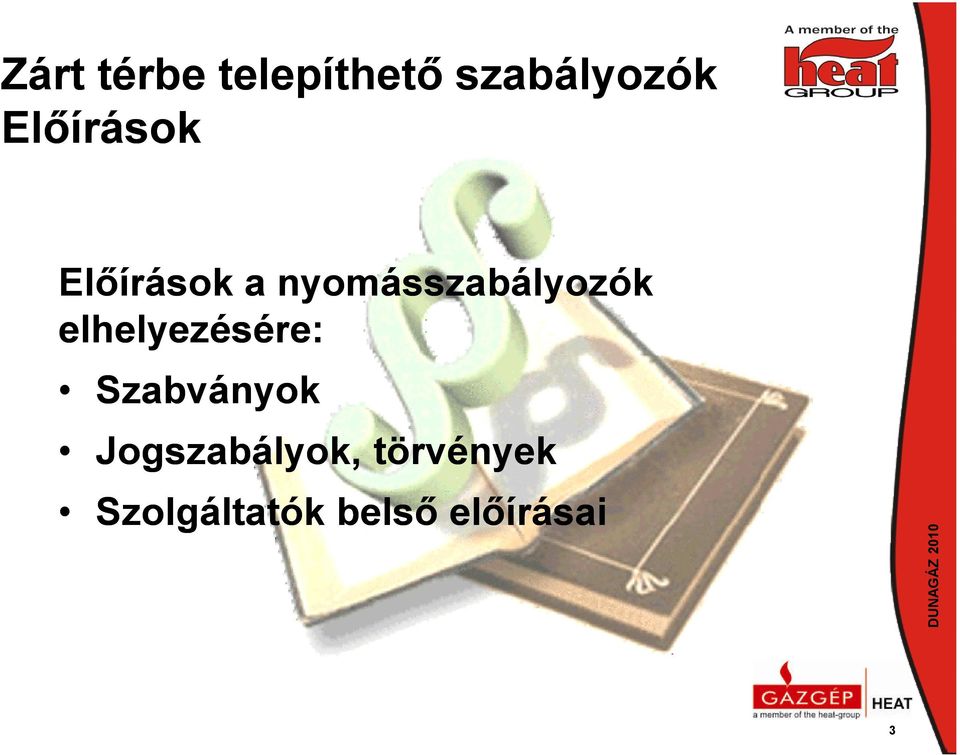

3 Zárt térbe telepíthetı szabályozók Elıírások Elıírások a nyomásszabályozók elhelyezésére: Szabványok Jogszabályok, törvények Szolgáltatók belsı elıírásai 3

4 Zárt térbe telepíthetı szabályozók Elıírások - szabványok MSZ :1982 Gázelosztáshoz tartozó berendezések Házi és egyedi nyomásszabályozó állomások MSZ EN 334:2009 Gáznyomásszabályozók 100 bar bemenı oldali nyomásig MSZ EN 12279:2002 Gázelosztó rendszerek Csatlakozó vezeték gáznyomásszabályozói. Mőszaki követelmények. MSZ EN 1775:2008 Gázellátás. Fogyasztói gázvezetékek. Legnagyobb üzemi nyomás 5 bar. Mőszaki elıírások. 4

oldali nyomásig MSZ EN 12279:2002 Gázelosztó rendszerek Csatlakozó vezeték gáznyomásszabályozói.

5 Zárt térbe telepíthetı szabályozók Elıírások - jogszabályok évi XL törvény a földgázellátásról 19/2009. (I. 30.) Korm. rendelet a földgázellátásról szóló évi XL. törvény rendelkezéseinek végrehajtásáról 11/2004. (II. 13.) GKM rendelet a gáz csatlakozó vezetékekre és fogyasztói berendezésekre vonatkozó mőszaki- biztonsági elıírásokról 5

rendelet a földgázellátásról szóló 2008. évi XL.

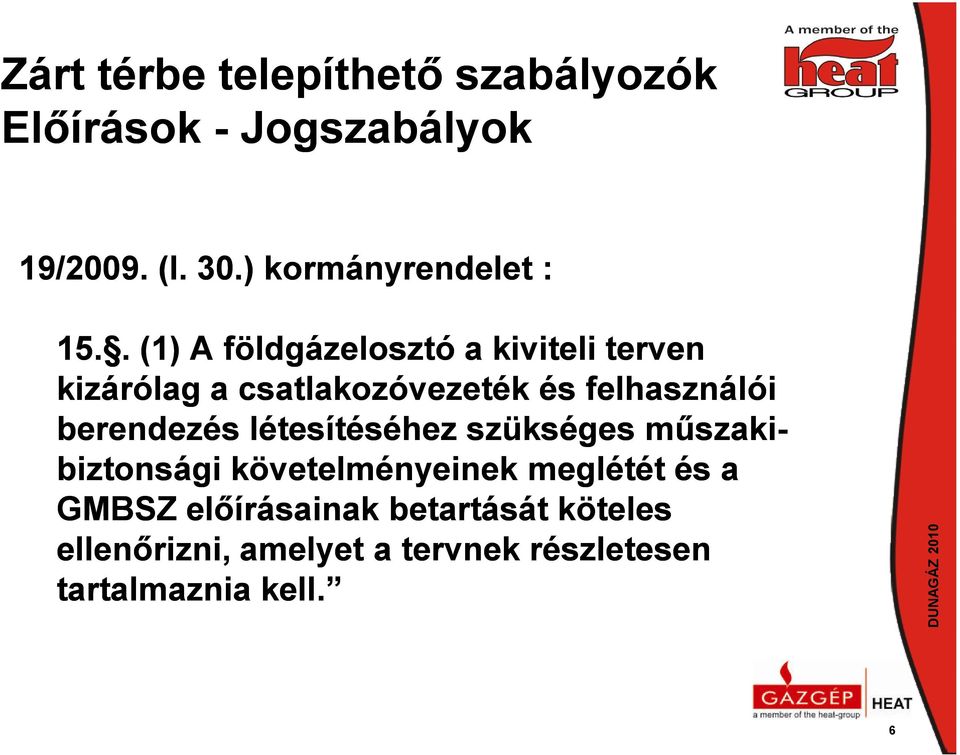

6 Zárt térbe telepíthetı szabályozók Elıírások - Jogszabályok 19/2009. (I. 30.) kormányrendelet : (1) A földgázelosztó a kiviteli terven kizárólag a csatlakozóvezeték és felhasználói berendezés létesítéséhez szükséges mőszaki- biztonsági követelményeinek meglétét és a GMBSZ elıírásainak betartását köteles ellenırizni, amelyet a tervnek részletesen tartalmaznia kell. 6

.. (1) A földgázelosztó a kiviteli terven kizárólag a csatlakozóvezeték és felhasználói

7 GMBSZ elıírásai A nyomásszabályozók megfeleltetése a vonatkozó szabványoknak Gázterhelés szerint Nyomás szerint [MOP] Q [m 3 /h] P b max 4 [bar] 4 [bar] < P b max 16 [bar] Q 40 EN < Q 200 EN és EN sz. táblázat 16 [bar] < P b max 100 [bar] EN és EN 334 EN Q 650 a III.-2. sz. ábra 1., 2. és 3. beépítési változatok esetén 200 < Q EN EN és EN 334-7

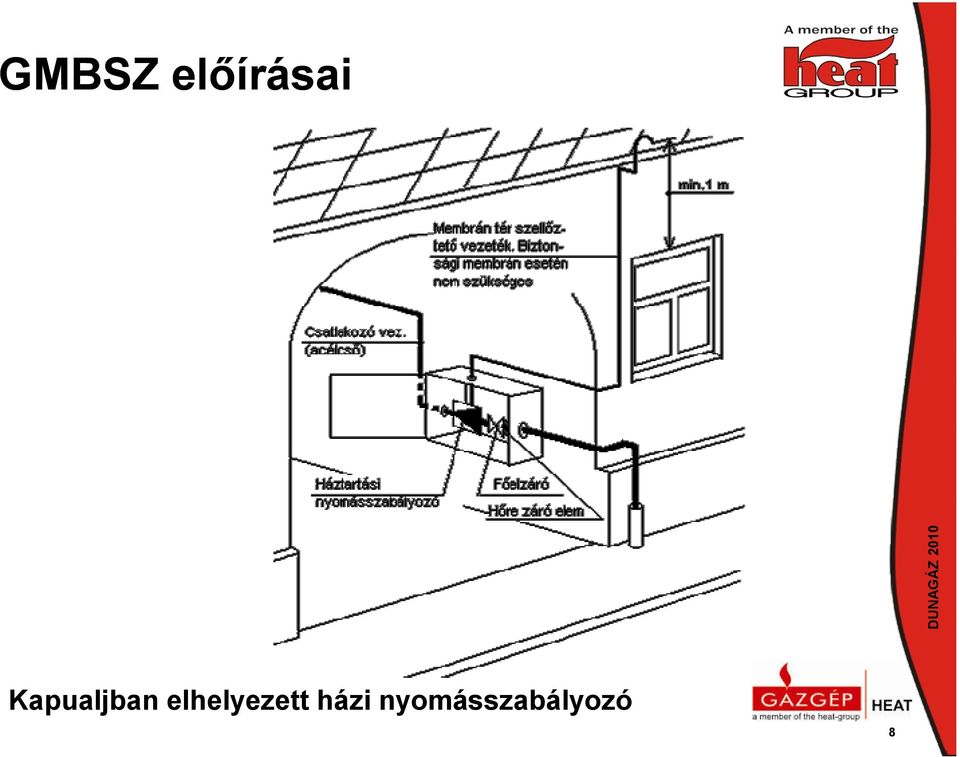

8 GMBSZ elıírásai Kapualjban elhelyezett házi nyomásszabályozó 8

9 GMBSZ elıírásai Épületben elhelyezett házi nyomásszabályozó 9

10 GMBSZ elıírásai A kapualjban és az épületben elhelyezett nyomásszabályozókra vonatkozó elıírások: A nyomásszabályozó legfeljebb középnyomású lehet. Hıre záró szerelvényt kell beépíteni. Biztonsági membránnal rendelkezzen, vagy kétfokozatú legyen, és a membrántér a szabadba legyen kiszellıztetve. A középnyomású nyomásszabályozó kétfokozatú legyen, ha az utána következı gázmérı épületen belül van elhelyezve. 10

Biztonsági membránnal rendelkezzen, vagy kétfokozatú legyen, és a membrántér a szabadba legyen

11 Biztonsági membrán mőködése 11

12 Lefúvató vezetékkel ellátott szabályozó A membrán feletti tér lefúvató vezetéken keresztül ki vannak szellıztetve. (Hagyományosan Zárttéri szabályozó.) Elınye: olcsóbb. Hátránya: A gyorszárnál esetlegesen fellépı membránszakadás esetén gáz jut a környezetbe, ezáltal robbanásveszélyes lehet. 12

(Hagyományosan Zárttéri szabályozó.) Elınye: olcsóbb.

13 Biztonsági membránnal ellátott szabályozó. A membrán feletti terek a munkamembrán mellett egy biztonsági membránt is tartalmaznak. Elınye: Membránszakadás esetén nem jut gáz a környezetbe. Hátránya: Nem tartalmaz lefúvató szelepet, így a szekunder oldali gáz hıtágulása miatt a biztonsági gyorszár gyakran lezár. 13

tartalmaznak. Elınye: Membránszakadás esetén nem jut gáz a környezetbe.

14 Javasolt felszereltség: A gáznyomásszabályozó, amelyek kapualjban vagy épületben kerülnek elhelyezésre, az alábbi kivitelőek legyenek: Biztonsági membránnal ellátott biztonsági gyorszár Az 1. fokozatnál membránszakadás esetén ne jusson gáz a környezetbe A 2. fokozat biztonsági membrán nélküli legyen, a lefúvatott gáz legyen lefúvató vezetékkel kivezetve. 14

gyorszár Az 1. fokozatnál membránszakadás esetén ne jusson gáz a környezetbe A 2.

15 Javasolt felszereltség: Opció: Belépı csonk hıre záró szerelvénnyel ellátva. 15

16 Javasolt EKB-10 típusok: Normál megnevezés, + B jelölés P bemax P kn Q max Típus 6 bar 26,5 10 m 3 /h EKB-10/G53B 27 EKB-10/G93B 85 EKB-10/G54B 10 bar 26,5 EKB-10/G56B 27 EKB-10/G98B 85 EKB-10/G58B 16

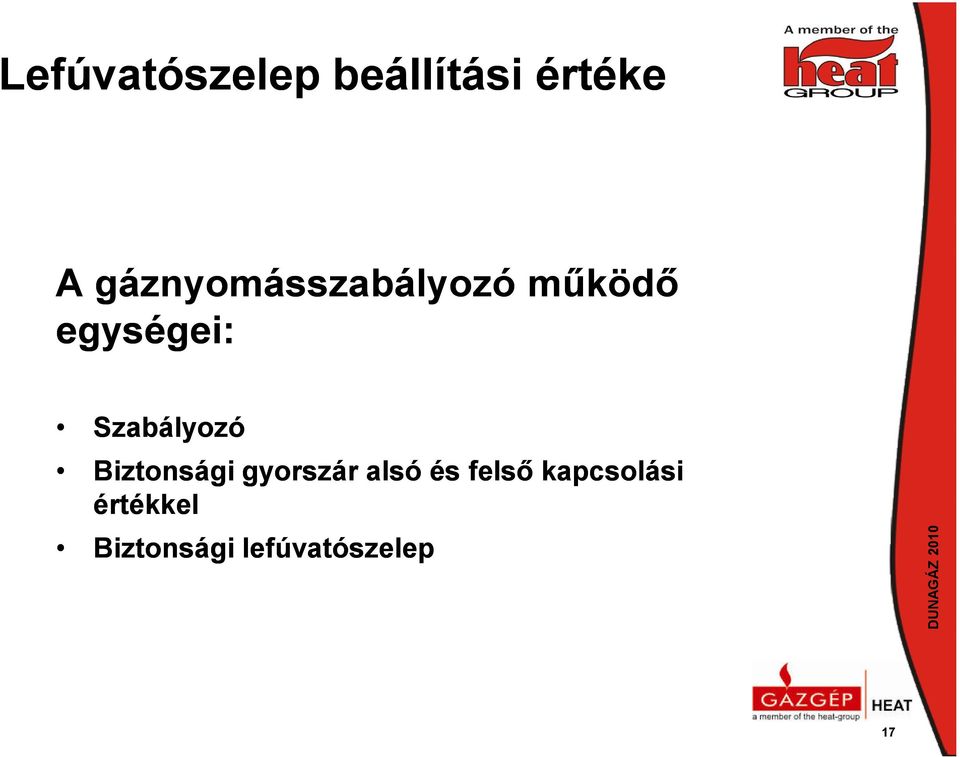

17 Lefúvatószelep beállítási értéke A gáznyomásszabályozó mőködı egységei: Szabályozó Biztonsági gyorszár alsó és felsı kapcsolási értékkel Biztonsági lefúvatószelep 17

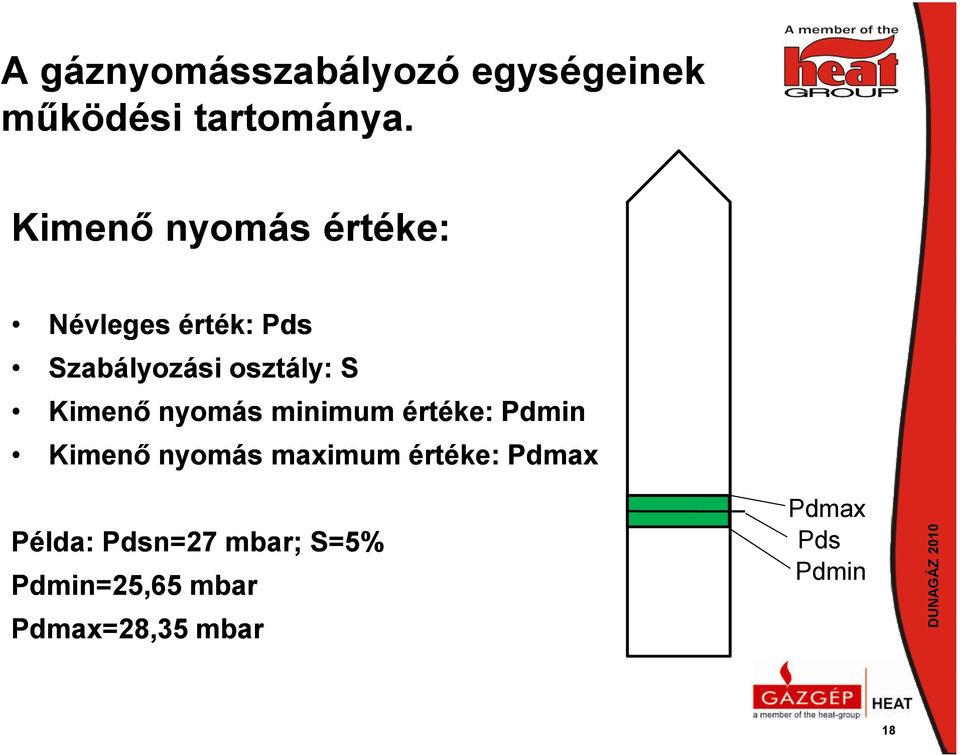

18 A gáznyomásszabályozó egységeinek mőködési tartománya. Kimenı nyomás értéke: Névleges érték: Pds Szabályozási osztály: S Kimenı nyomás minimum értéke: Pdmin Kimenı nyomás maximum értéke: Pdmax Példa: Pdsn=27 ; S=5% Pdmin=25,65 Pdmax=28,35 Pds Pdmax Pdmin 18

S Kimenı nyomás minimum értéke: Pdmin Kimenı nyomás maximum

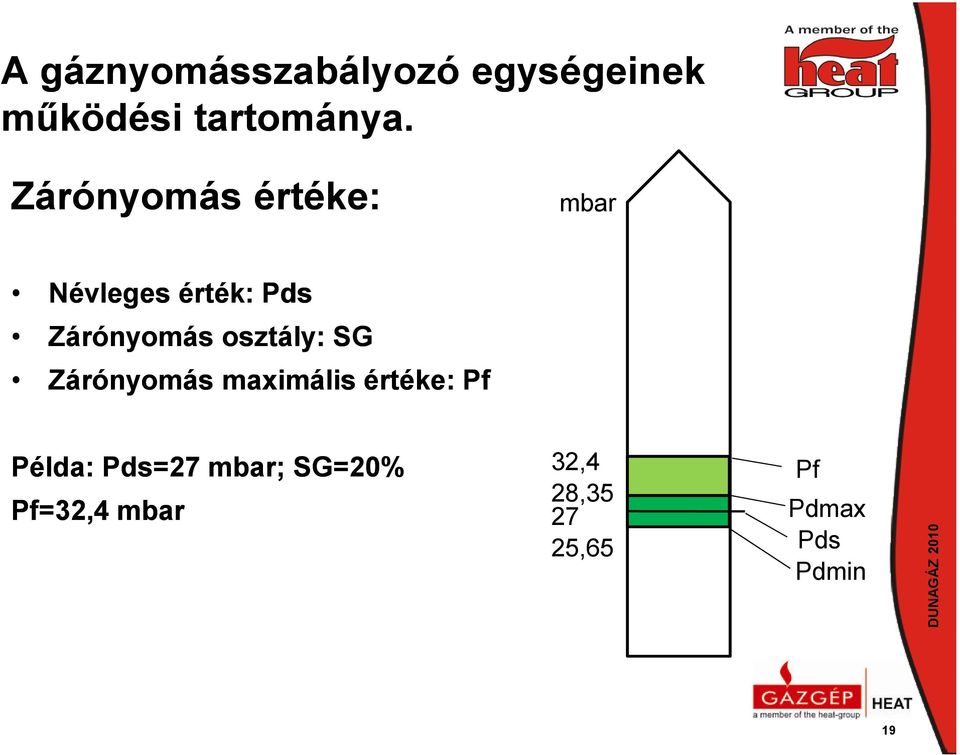

19 A gáznyomásszabályozó egységeinek mőködési tartománya. Zárónyomás értéke: Névleges érték: Pds Zárónyomás osztály: SG Zárónyomás maximális értéke: Pf Példa: Pds=27 ; SG=20% Pf=32,4 32,4 28, ,65 Pf Pdmax Pds Pdmin 19

osztály: SG Zárónyomás maximális értéke: Pf Példa:

20 A gáznyomásszabályozó egységeinek mőködési tartománya. Lefúvatószelep mőködési tartománya: Névleges nyitási érték: Pbs Lefúvatószelep visszazárása: AGb ,2 Pbs Pbc Példa: Pbs=38-42 ; AGb=10% Pbc=34,2 32,4 28, ,65 Pf Pdmax Pds Pdmin 20

Pbs Lefúvatószelep visszazárása: AGb 38-42 34,2 Pbs Pbc

21 A gáznyomásszabályozó egységeinek mőködési tartománya. Gyorszárszelep kapcsolási értékei: Felsı kioldási érték: Pdso Felsı kapcsolási csoport: AGo Alsó kioldási érték: Pdsu Alsó kapcsolási csoport: AGu Példa: Pdso=48 ; AGo=10% Pdsu=10 ; Agu=30% 52, , ,2 32,4 28, , Pdso Pbs Pbc Pf Pdmax Pds Pdmin Pdsu 21

22 Szempontok a tartományok elhelyezésekor A tartományok határozottan elkülönüljenek. Minél nagyobb a tartományok közötti hézag, annál kevésbé lesz érzékeny a szabályozó az értékek változására. A lefúvató szelep minél kevesebb gázt fúvasson le. A maximálisan elıforduló nyomás minél alacsonyabb legyen A szabályozó olcsó legyen, ne igényeljen speciális technológiát. Pdso Pbs Pbc Pf Pdmax Pds Pdmin Pdsu 22

23 Szempontok a tartományok elhelyezésekor A tartományok határozottan elkülönüljenek. Minél nagyobb a tartományok közötti hézag, annál kevésbé lesz érzékeny a szabályozó az értékek változására. A lefúvató szelep minél kevesebb gázt fúvasson le. A maximálisan elıforduló nyomás minél alacsonyabb legyen A szabályozó olcsó legyen, ne igényeljen speciális technológiát. Pdso Pbs Pbc Pf Pdmax Pds Pdmin Pdsu 23

24 Szempontok a tartományok elhelyezésekor A tartományok határozottan elkülönüljenek. Minél nagyobb a tartományok közötti hézag, annál kevésbé lesz érzékeny a szabályozó az értékek változására. A lefúvató szelep minél kevesebb gázt fúvasson le. A maximálisan elıforduló nyomás minél alacsonyabb legyen A szabályozó olcsó legyen, ne igényeljen speciális technológiát. Q [m3/h] Lefúvató teljesítmény (Q) P [] EKB KHS Pdso Pbs Pbc Pf Pdmax Pds Pdmin Pdsu 24

25 Szempontok a tartományok elhelyezésekor A tartományok határozottan elkülönüljenek. Minél nagyobb a tartományok közötti hézag, annál kevésbé lesz érzékeny a szabályozó az értékek változására. A lefúvató szelep minél kevesebb gázt fúvasson le. A maximálisan elıforduló nyomás minél alacsonyabb legyen. A szabályozó olcsó legyen, ne igényeljen speciális technológiát. Pdso Pbs Pbc Pf Pdmax Pds Pdmin Pdsu 25

26 Szempontok a tartományok elhelyezésekor A tartományok határozottan elkülönüljenek. Minél nagyobb a tartományok közötti hézag, annál kevésbé lesz érzékeny a szabályozó az értékek változására. A lefúvató szelep minél kevesebb gázt fúvasson le. A maximálisan elıforduló nyomás minél alacsonyabb legyen. A szabályozó olcsó legyen, ne igényeljen speciális technológiát. 26

27 Javasolt beállítási értékek Névleges kimenı nyomás 26, Kimenı nyomás tart. 27,83-25,17 28,35-25,65 89,25-80,75 Pdso Zárónyomás max. 31,8 Lefúvató nyitás Lefúvató zár min. 34,2 32, , ,5 Pbs Pbc Pf Pdmax Pds Gyorszár felsı Gyorszár alsó Pdmin Pdsu 27

28 Köszönöm a figyelmüket! 28
