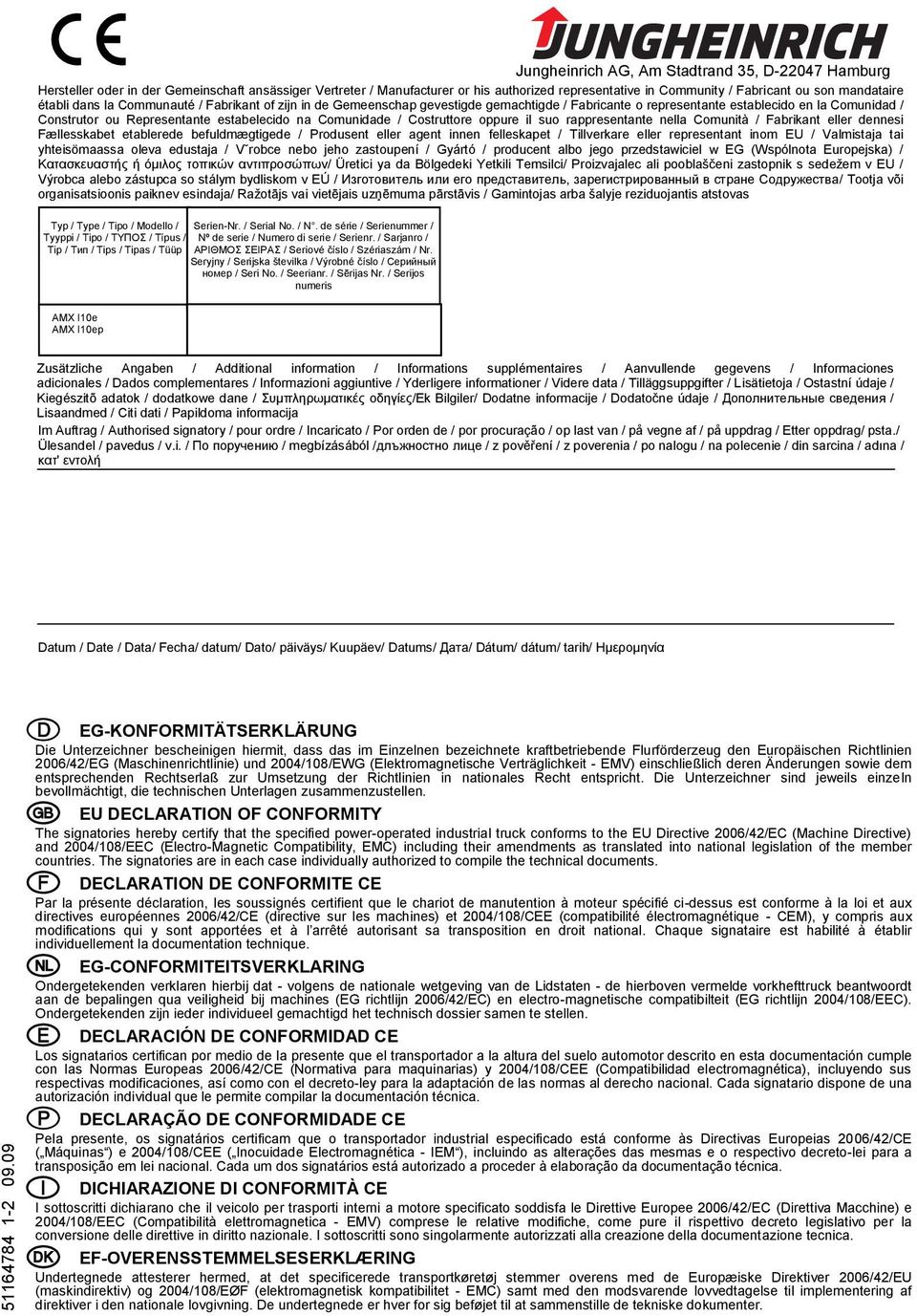

2 e Jungheinrich AG, Am Stadtrand 35, D Hamburg Hersteller oder in der Gemeinschaft ansässiger Vertreter / Manufacturer or his authorized representative in Community / Fabricant ou son mandataire établi dans la Communauté / Fabrikant of zijn in de Gemeenschap gevestigde gemachtigde / Fabricante o representante establecido en la Comunidad / Construtor ou Representante estabelecido na Comunidade / Costruttore oppure il suo rappresentante nella Comunità / Fabrikant eller dennesi Fællesskabet etablerede befuldmægtigede / Produsent eller agent innen felleskapet / Tillverkare eller representant inom EU / Valmistaja tai yhteisömaassa oleva edustaja / V robce nebo jeho zastoupení / Gyártó / producent albo jego przedstawiciel w EG (Wspólnota Europejska) / Καηαζκεςαζηήρ ή όμιλορ ηοπικών ανηιπποζώπων/ Üretici ya da Bölgedeki Yetkili Temsilci/ Proizvajalec ali pooblaščeni zastopnik s sedežem v EU / Výrobca alebo zástupca so stálym bydliskom v EÚ / Изготовитель или его представитель, зарегистрированный в стране Содружества/ Tootja või organisatsioonis paiknev esindaja/ Ražotājs vai vietējais uzņēmuma pārstāvis / Gamintojas arba šalyje reziduojantis atstovas Typ / Type / Tipo / Modello / Serien-Nr. / Serial No. / N. de série / Serienummer / Tyyppi / Tipo / ΣΤΠΟ / Típus / Nº de serie / Numero di serie / Serienr. / Sarjanro / Tip / Тип / Tips / Tipas / Tüüp ΑΡΙΘΜΟ ΕΙΡΑ / Seriové číslo / Szériaszám / Nr. Seryjny / Serijska številka / Výrobné číslo / Серийный номер / Seri No. / Seerianr. / Sērijas Nr. / Serijos numeris AMX I10 AMX I 10p Zusätzliche Angaben / Additional information / Informations supplémentaires / Aanvullende gegevens / Informaciones adicionales / Dados complementares / Informazioni aggiuntive / Yderligere informationer / Videre data / Tilläggsuppgifter / Lisätietoja / Ostastní údaje / Kiegészitõ adatok / dodatkowe dane / ςμπληπωμαηικέρ οδηγίερ/ek Bilgiler/ Dodatne informacije / Dodatočne údaje / Дополнительные сведения / Lisaandmed / Citi dati / Papildoma informacija Im Auftrag / Authorised signatory / pour ordre / Incaricato / Por orden de / por procuração / op last van / på vegne af / på uppdrag / Etter oppdrag/ psta./ Ülesandel / pavedus / v.i. / По поручению / megbízásából /длъжностно лице / z pověření / z poverenia / po nalogu / na polecenie / din sarcina / adına / καη' ενηολή Datum / Date / Data/ Fecha/ datum/ Dato/ päiväys/ Kuupäev/ Datums/ Дата/ Dátum/ dátum/ tarih/ Ημεπομηνία D EG-KONFORMITÄTSERKLÄRUNG Die Unterzeichner bescheinigen hiermit, dass das im Einzelnen bezeichnete kraftbetriebende Flurförderzeug den Europäischen Richtlinien 2006/42/EG (Maschinenrichtlinie) einschließlich deren Änderungen sowie dem entsprechenden Rechtserlaß zur Umsetzung der Richtlinien in nationales Recht entspricht. Die Unterzeichner sind jeweils einzeln bevollmächtigt, die technischen Unterlagen zusammenzustellen. G EU DECLARATION OF CONFORMITY The undersigned hereby declare that the powered industrial truck described below in detail complies with the European Directives 2006/42/EC (Machinery Directive) including amendments as well as the legislative decree to incorporate the directives in national law. The signatories are in each case individually authorized to compile the technical documents. F DECLARATION DE CONFORMITE CE Les signataires certifient par la présente que les chariots à moteur désignés individuellement satisfont aux directives européennes 2006/42/CE (directive machine), y compris leurs modifications ainsi que les décrets légaux concernant la mise en œuvre des directives dans le droit national. Les signataires sont respectivement et individuellement autorisés à regrouper les documents techniques. H EG-CONFORMITEITSVERKLARING De ondertekenaars verklaren hiermee, dat de hieronder genoemde energiegedreven interne transportmiddelen voldoen aan de Europese richtlijnen 2006/42/EG (Machinerichtlijn), inclusief de wijzigingen en wetgeving voor de omzetting van de richtlijnen in nationaal recht. Ondergetekenden zijn ieder individueel gemachtigd het technisch dossier samen te stellen. E DECLARACIÓN DE CONFORMIDAD CE Los signatarios certifican por medio de la presente que la carretilla industrial motorizada descrita en esta documentación cumple con la Directiva Europea 2006/42/CE (Directiva de máquinas), incluyendo sus respectivas modificaciones, así como con los Reales Decretos de transposición de la directiva al derecho nacional. Cada signatario dispone de una autorización individual que le permite compilar la documentación técnica. P DECLARAÇÃO DE CONFORMIDADE CE Os signatários vêm por este meio certificar que os veículos industriais motorizados descritos em pormenor cumprem as directivas europeias 2006/42/CE (directiva relativa a máquinas) incluindo as suas alterações e o respectivo documento legal com vista ao cumprimento das directivas no enquadramento legal nacional. Os signatários estão individualmente autorizados a compilar os documentos técnicos. I DICHIARAZIONE DI CONFORMITÀ CE Con la presente i firmatari attestano che il veicolo a motore per movimentazione interna è conforme alla direttiva europea 2006/42/CE (Direttiva Macchine), comprese le relative modifiche, nonché al documento legale per la trasposizione di tali direttive nel diritto nazionale. I sottoscritti sono singolarmente autorizzati alla creazione della documentazione tecnica. K EF-OVERENSSTEMMELSESERKLÆRING Undertegnede erklærer hermed, at følgende kraftdrevne truck overholder de væsentligste krav i Rådets direktiv 2006/42/EF (Maskindirektivet) om indbyrdes tilnærmelse af medlemsstaternes lovgivning. Alle undertegnede har fuldmagt til selvstændigt at sammensætte det tekniske materiale.

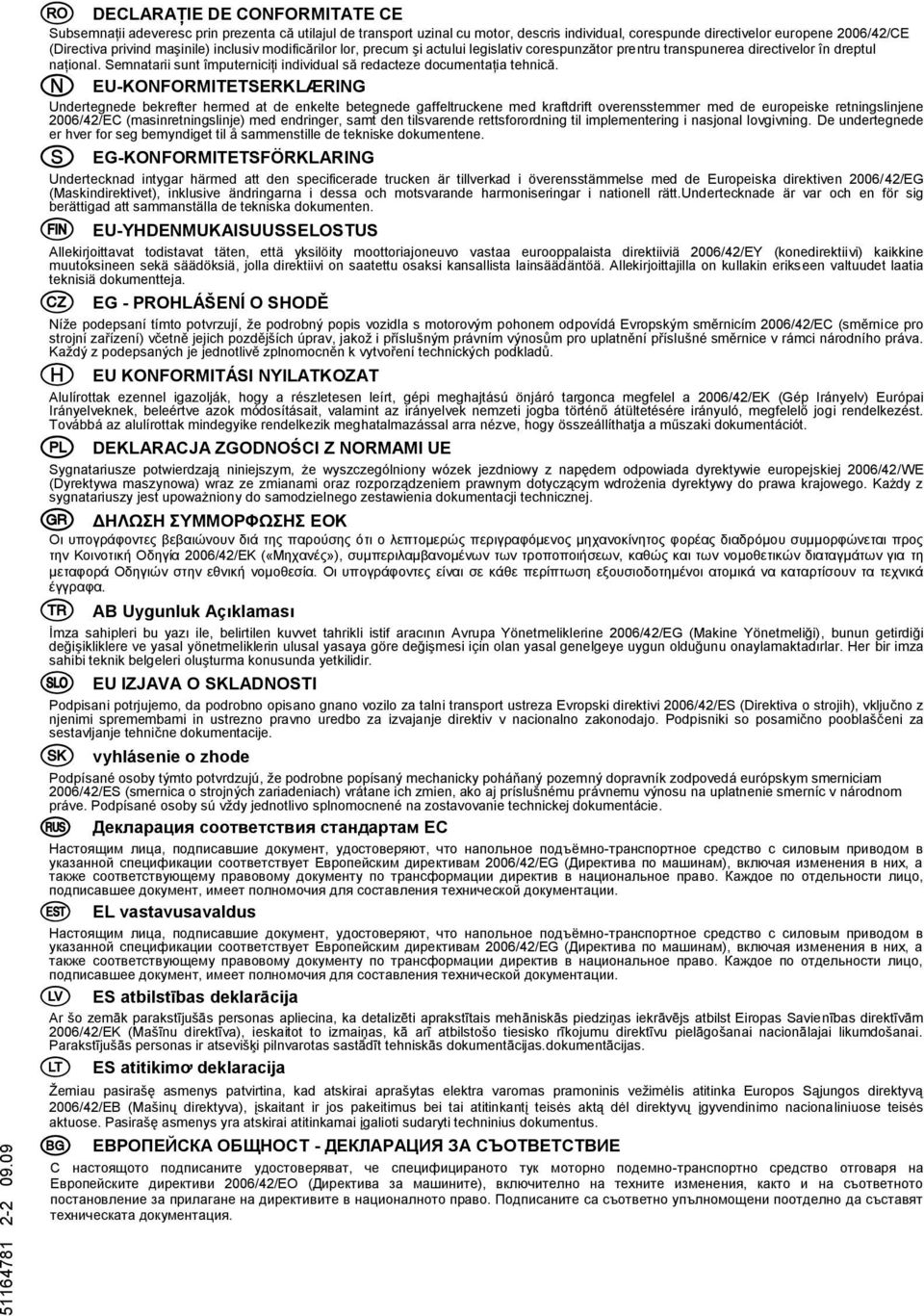

3 r DECLARAŢIE DE CONFORMITATE CE Subsemnaţii adeveresc prin prezenta că utilajul de transport uzinal cu motor, descris individual, corespunde directivelor europene 2006/42/CE (Directiva privind maşinile) inclusiv modificărilor lor, precum şi actului legislativ corespunzător prentru transpunerea directivelor în dreptul naţional. Semnatarii sunt împuterniciţi individual să redacteze documentaţia tehnică. N EU-KONFORMITETSERKLÆRING Undertegnede bekrefter hermed at de enkelte betegnede gaffeltruckene med kraftdrift overensstemmer med de europeiske retningslinjene 2006/42/EC (masinretningslinje) med endringer, samt den tilsvarende rettsforordning til implementering i nasjonal lovgivning. De undertegnede er hver for seg bemyndiget til å sammenstille de tekniske dokumentene. S EG-KONFORMITETSFÖRKLARING Undertecknad intygar härmed att den specificerade trucken är tillverkad i överensstämmelse med de Europeiska direktiven 2006/42/EG (Maskindirektivet), inklusive ändringarna i dessa och motsvarande harmoniseringar i nationell rätt.undertecknade är var och en för sig berättigad att sammanställa de tekniska dokumenten. s EU-YHDENMUKAISUUSSELOSTUS Allekirjoittavat todistavat täten, että yksilöity moottoriajoneuvo vastaa eurooppalaista direktiiviä 2006/42/EY (konedirektiivi) kaikkine muutoksineen sekä säädöksiä, jolla direktiivi on saatettu osaksi kansallista lainsäädäntöä. Allekirjoittajilla on kullakin erikseen valtuudet laatia teknisiä dokumentteja. C EG - PROHLÁŠENÍ O SHODĚ Níže podepsaní tímto potvrzují, že podrobný popis vozidla s motorovým pohonem odpovídá Evropským směrnicím 2006/42/EC (směrnice pro strojní zařízení) včetně jejich pozdějších úprav, jakož i příslušným právním výnosům pro uplatnění příslušné směrnice v rámci národního práva. Každý z podepsaných je jednotlivě zplnomocněn k vytvoření technických podkladů. U EU KONFORMITÁSI NYILATKOZAT Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gép Irányelv) Európai Irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történő átültetésére irányuló, megfelelő jogi rendelkezést. Továbbá az alulírottak mindegyike rendelkezik meghatalmazással arra nézve, hogy összeállíthatja a műszaki dokumentációt. p DEKLARACJA ZGODNOŚCI Z NORMAMI UE Sygnatariusze potwierdzają niniejszym, że wyszczególniony wózek jezdniowy z napędem odpowiada dyrektywie europejskiej 2006/42/WE (Dyrektywa maszynowa) wraz ze zmianami oraz rozporządzeniem prawnym dotyczącym wdrożenia dyrektywy do prawa krajowego. Każdy z sygnatariuszy jest upoważniony do samodzielnego zestawienia dokumentacji technicznej. g ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΟΚ Οι ςπογπάθονηερ βεβαιώνοςν διά ηηρ παπούζηρ όηι ο λεπηομεπώρ πεπιγπαθόμενορ μησανοκίνηηορ θοπέαρ διαδπόμος ζςμμοπθώνεηαι ππορ ηην Κοινοηική Οδηγία 2006/42/ΕΚ («Μησανέρ»), ζςμπεπιλαμβανομένων ηων ηποποποιήζεων, καθώρ και ηων νομοθεηικών διαηαγμάηων για ηη μεηαθοπά Οδηγιών ζηην εθνική νομοθεζία. Οι ςπογπάθονηερ είναι ζε κάθε πεπίπηωζη εξοςζιοδοηημένοι αηομικά να καηαπηίζοςν ηα ηεσνικά έγγπαθα. T AB Uygunluk Açıklaması İmza sahipleri bu yazı ile, belirtilen kuvvet tahrikli istif aracının Avrupa Yönetmeliklerine 2006/42/EG (Makine Yönetmeliği), bunun getirdiği değişikliklere ve yasal yönetmeliklerin ulusal yasaya göre değişmesi için olan yasal genelgeye uygun olduğunu onaylamaktadırlar. Her bir imza sahibi teknik belgeleri oluşturma konusunda yetkilidir. L EU IZJAVA O SKLADNOSTI Podpisani potrjujemo, da podrobno opisano gnano vozilo za talni transport ustreza Evropski direktivi 2006/42/ES (Direktiva o strojih), vključno z njenimi spremembami in ustrezno pravno uredbo za izvajanje direktiv v nacionalno zakonodajo. Podpisniki so posamično pooblaščeni za sestavljanje tehnične dokumentacije. k vyhlásenie o zhode Podpísané osoby týmto potvrdzujú, že podrobne popísaný mechanicky poháňaný pozemný dopravník zodpovedá európskym smerniciam 2006/42/ES (smernica o strojných zariadeniach) vrátane ich zmien, ako aj príslušnému právnemu výnosu na uplatnenie smerníc v národnom práve. Podpísané osoby sú vždy jednotlivo splnomocnené na zostavovanie technickej dokumentácie. R Декларация соответствия стандартам ЕС Настоящим лица, подписавшие документ, удостоверяют, что напольное подъѐмно-транспортное средство с силовым приводом в указанной спецификации соответствует Европейским директивам 2006/42/EG (Директива по машинам), включая изменения в них, а также соответствующему правовому документу по трансформации директив в национальное право. Каждое по отдельности лицо, подписавшее документ, имеет полномочия для составления технической документации. X EL vastavusavaldus Настоящим лица, подписавшие документ, удостоверяют, что напольное подъѐмно-транспортное средство с силовым приводом в указанной спецификации соответствует Европейским директивам 2006/42/EG (Директива по машинам), включая изменения в них, а также соответствующему правовому документу по трансформации директив в национальное право. Каждое по отдельности лицо, подписавшее документ, имеет полномочия для составления технической документации. v ES atbilstības deklarācija Ar šo zemāk parakstījušās personas apliecina, ka detalizēti aprakstītais mehāniskās piedziņas iekrāvējs atbilst Eiropas Savienības direktīvām 2006/42/EK (Mašīnu direktīva), ieskaitot to izmaiņas, kā arī atbilstošo tiesisko rīkojumu direktīvu pielāgošanai nacionālajai likumdošanai. Parakstījušās personas ir atsevišķi pilnvarotas sastādīt tehniskās dokumentācijas.dokumentācijas. t ES atitikimơ deklaracija Žemiau pasirašę asmenys patvirtina, kad atskirai aprašytas elektra varomas pramoninis vežimėlis atitinka Europos Sąjungos direktyvą 2006/42/EB (Mašinų direktyva), įskaitant ir jos pakeitimus bei tai atitinkantį teisės aktą dėl direktyvų įgyvendinimo nacionaliniuose teisės aktuose. Pasirašę asmenys yra atskirai atitinkamai įgalioti sudaryti techninius dokumentus. b EВРОПЕЙСКА ОБЩНОСТ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ С настоящото подписаните удостоверяват, че специфицираното тук моторно подемно-транспортно средство отговаря на Европейските директиви 2006/42/EО (Директива за машините), включително на техните изменения, както и на съответното постановление за прилагане на директивите в националното право. Подписаните са съответно упълномощени поотделно да съставят техническата документация.

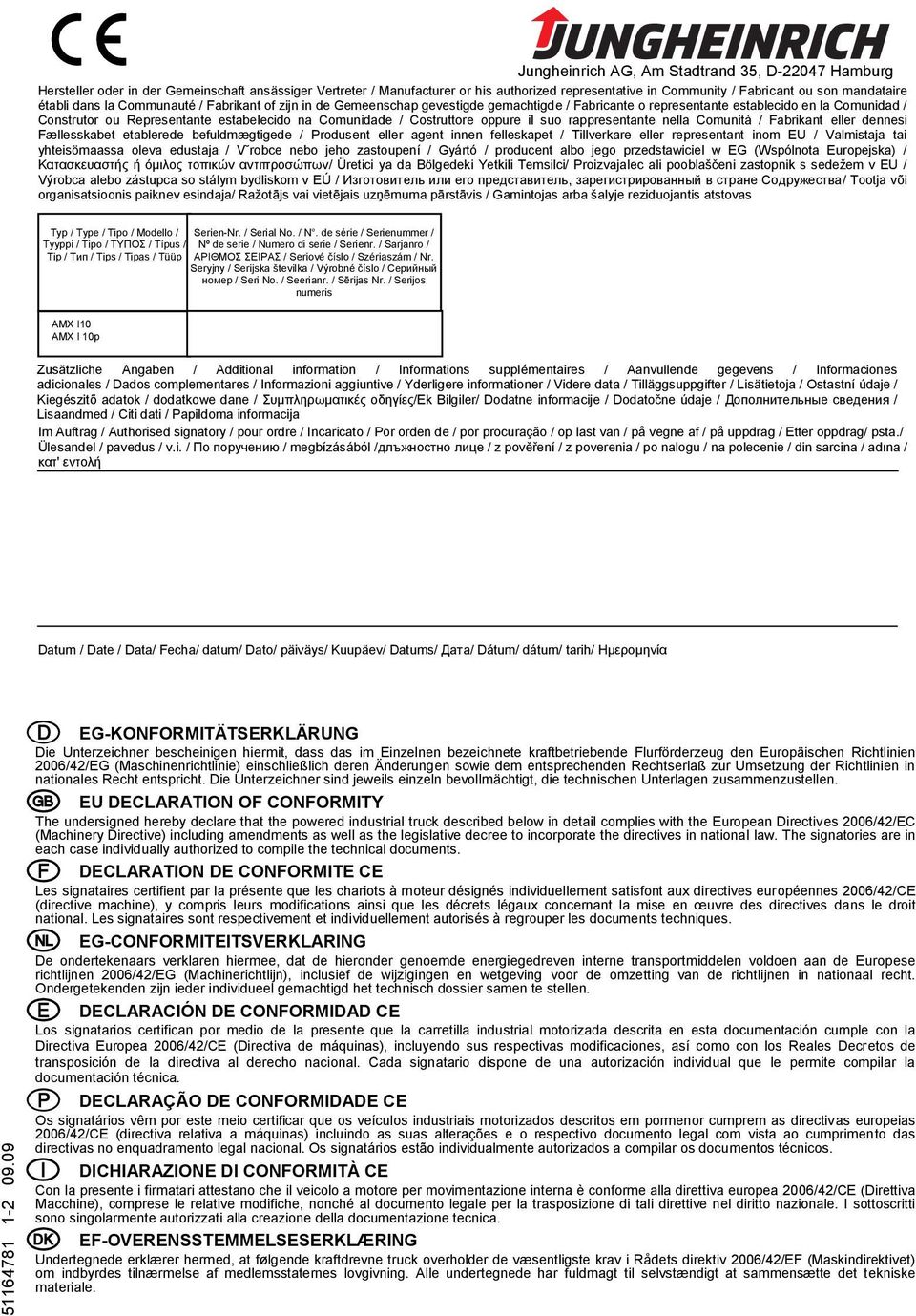

4 e Jungheinrich AG, Am Stadtrand 35, D Hamburg Hersteller oder in der Gemeinschaft ansässiger Vertreter / Manufacturer or his authorized representative in Community / Fabricant ou son mandataire établi dans la Communauté / Fabrikant of zijn in de Gemeenschap gevestigde gemachtigde / Fabricante o representante establecido en la Comunidad / Construtor ou Representante estabelecido na Comunidade / Costruttore oppure il suo rappresentante nella Comunità / Fabrikant eller dennesi Fællesskabet etablerede befuldmægtigede / Produsent eller agent innen felleskapet / Tillverkare eller representant inom EU / Valmistaja tai yhteisömaassa oleva edustaja / V robce nebo jeho zastoupení / Gyártó / producent albo jego przedstawiciel w EG (Wspólnota Europejska) / Καηαζθεπαζηήο ή όκηινο ηνπηθώλ αληηπξνζώπσλ/ Üretici ya da Bölgedeki Yetkili Temsilci/ Proizvajalec ali pooblaščeni zastopnik s sedežem v EU / Výrobca alebo zástupca so stálym bydliskom v EÚ / Изготовитель или его представитель, зарегистрированный в стране Содружества/ Tootja või organisatsioonis paiknev esindaja/ Ražotājs vai vietējais uzņēmuma pārstāvis / Gamintojas arba šalyje reziduojantis atstovas Typ / Type / Tipo / Modello / Serien-Nr. / Serial No. / N. de série / Serienummer / Tyyppi / Tipo / ΣΤΠΟ / Típus / Nº de serie / Numero di serie / Serienr. / Sarjanro / Tip / Тип / Tips / Tipas / Tüüp ΑΡΙΘΜΟ ΕΙΡΑ / Seriové číslo / Szériaszám / Nr. Seryjny / Serijska številka / Výrobné číslo / Серийный номер / Seri No. / Seerianr. / Sērijas Nr. / Serijos numeris AMX I10e AMX I10ep Zusätzliche Angaben / Additional information / Informations supplémentaires / Aanvullende gegevens / Informaciones adicionales / Dados complementares / Informazioni aggiuntive / Yderligere informationer / Videre data / Tilläggsuppgifter / Lisätietoja / Ostastní údaje / Kiegészitõ adatok / dodatkowe dane / πκπιεξσκαηηθέο νδεγίεο/ek Bilgiler/ Dodatne informacije / Dodatočne údaje / Дополнительные сведения / Lisaandmed / Citi dati / Papildoma informacija Im Auftrag / Authorised signatory / pour ordre / Incaricato / Por orden de / por procuração / op last van / på vegne af / på uppdrag / Etter oppdrag/ psta./ Ülesandel / pavedus / v.i. / По поручению / megbízásából /длъжностно лице / z pověření / z poverenia / po nalogu / na polecenie / din sarcina / adına / θαη' εληνιή Datum / Date / Data/ Fecha/ datum/ Dato/ päiväys/ Kuupäev/ Datums/ Дата/ Dátum/ dátum/ tarih/ Ηκεξνκελία D EG-KONFORMITÄTSERKLÄRUNG Die Unterzeichner bescheinigen hiermit, dass das im Einzelnen bezeichnete kraftbetriebende Flurförderzeug den Europäischen Richtlinien 2006/42/EG (Maschinenrichtlinie) und 2004/108/EWG (Elektromagnetische Verträglichkeit - EMV) einschließlich deren Änderungen sowie dem entsprechenden Rechtserlaß zur Umsetzung der Richtlinien in nationales Recht entspricht. Die Unterzeichner sind jeweils einzeln bevollmächtigt, die technischen Unterlagen zusammenzustellen. G EU DECLARATION OF CONFORMITY The signatories hereby certify that the specified power-operated industrial truck conforms to the EU Directive 2006/42/EC (Machine Directive) and 2004/108/EEC (Electro-Magnetic Compatibility, EMC) including their amendments as translated into national legislation of the member countries. The signatories are in each case individually authorized to compile the technical documents. F DECLARATION DE CONFORMITE CE Par la présente déclaration, les soussignés certifient que le chariot de manutention à moteur spécifié ci-dessus est conforme à la loi et aux directives européennes 2006/42/CE (directive sur les machines) et 2004/108/CEE (compatibilité électromagnétique - CEM), y compris aux modifications qui y sont apportées et à l arrêté autorisant sa transposition en droit national. Chaque signataire est habilité à établir individuellement la documentation technique. H EG-CONFORMITEITSVERKLARING Ondergetekenden verklaren hierbij dat - volgens de nationale wetgeving van de Lidstaten - de hierboven vermelde vorkhefttruck beantwoordt aan de bepalingen qua veiligheid bij machines (EG richtlijn 2006/42/EC) en electro-magnetische compatibilteit (EG richtlijn 2004/108/EEC). Ondergetekenden zijn ieder individueel gemachtigd het technisch dossier samen te stellen. E DECLARACIÓN DE CONFORMIDAD CE Los signatarios certifican por medio de la presente que el transportador a la altura del suelo automotor descrito en esta documentación cumple con las Normas Europeas 2006/42/CE (Normativa para maquinarias) y 2004/108/CEE (Compatibilidad electromagnética), incluyendo sus respectivas modificaciones, así como con el decreto-ley para la adaptación de las normas al derecho nacional. Cada signatario dispone de una autorización individual que le permite compilar la documentación técnica. P DECLARAÇÃO DE CONFORMIDADE CE Pela presente, os signatários certificam que o transportador industrial especificado está conforme às Directivas Europeias 2006/42/CE ( Máquinas ) e 2004/108/CEE ( Inocuidade Electromagnética - IEM ), incluindo as alterações das mesmas e o respectivo decreto-lei para a transposição em lei nacional. Cada um dos signatários está autorizado a proceder à elaboração da documentação técnica. I DICHIARAZIONE DI CONFORMITÀ CE I sottoscritti dichiarano che il veicolo per trasporti interni a motore specificato soddisfa le Direttive Europee 2006/42/EC (Direttiva Macchine) e 2004/108/EEC (Compatibilità elettromagnetica - EMV) comprese le relative modifiche, come pure il rispettivo decreto legislativo per la conversione delle direttive in diritto nazionale. I sottoscritti sono singolarmente autorizzati alla creazione della documentazione tecnica. K EF-OVERENSSTEMMELSESERKLÆRING Undertegnede attesterer hermed, at det specificerede transportkøretøj stemmer overens med de Europæiske Direktiver 2006/42/EU (maskindirektiv) og 2004/108/EØF (elektromagnetisk kompatibilitet - EMC) samt med den modsvarende lovvedtagelse til implementering af direktiver i den nationale lovgivning. De undertegnede er hver for sig beføjet til at sammenstille de tekniske dokumenter.

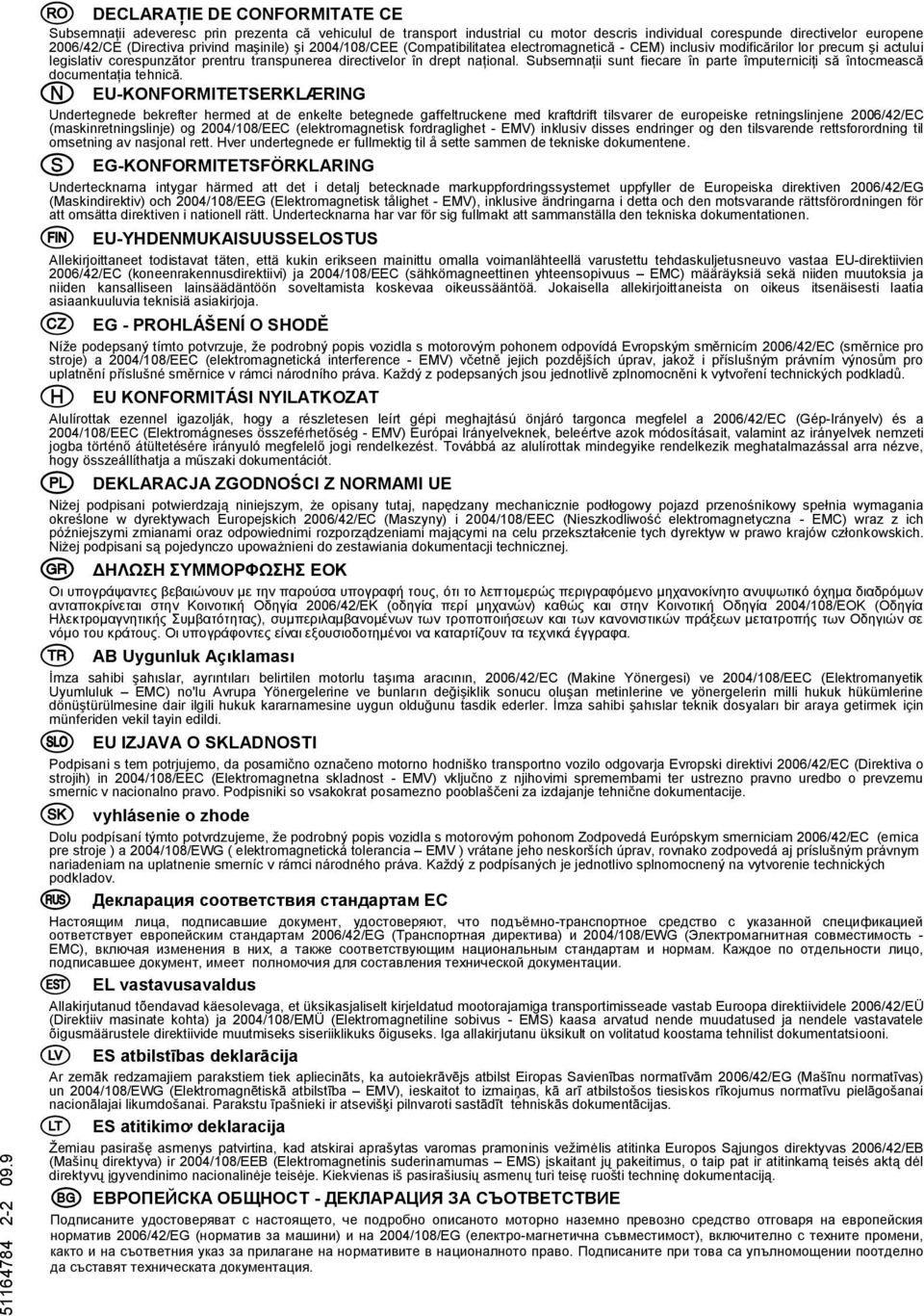

5 r DECLARAŢIE DE CONFORMITATE CE Subsemnaţii adeveresc prin prezenta că vehiculul de transport industrial cu motor descris individual corespunde directivelor europene 2006/42/CE (Directiva privind maşinile) şi 2004/108/CEE (Compatibilitatea electromagnetică - CEM) inclusiv modificărilor lor precum şi actului legislativ corespunzător prentru transpunerea directivelor în drept naţional. Subsemnaţii sunt fiecare în parte împuterniciţi să întocmească documentaţia tehnică. N EU-KONFORMITETSERKLÆRING Undertegnede bekrefter hermed at de enkelte betegnede gaffeltruckene med kraftdrift tilsvarer de europeiske retningslinjene 2006/42/EC (maskinretningslinje) og 2004/108/EEC (elektromagnetisk fordraglighet - EMV) inklusiv disses endringer og den tilsvarende rettsforordning til omsetning av nasjonal rett. Hver undertegnede er fullmektig til å sette sammen de tekniske dokumentene. S EG-KONFORMITETSFÖRKLARING Undertecknarna intygar härmed att det i detalj betecknade markuppfordringssystemet uppfyller de Europeiska direktiven 2006/42/EG (Maskindirektiv) och 2004/108/EEG (Elektromagnetisk tålighet - EMV), inklusive ändringarna i detta och den motsvarande rättsförordningen för att omsätta direktiven i nationell rätt. Undertecknarna har var för sig fullmakt att sammanställa den tekniska dokumentationen. s EU-YHDENMUKAISUUSSELOSTUS Allekirjoittaneet todistavat täten, että kukin erikseen mainittu omalla voimanlähteellä varustettu tehdaskuljetusneuvo vastaa EU-direktiivien 2006/42/EC (koneenrakennusdirektiivi) ja 2004/108/EEC (sähkömagneettinen yhteensopivuus EMC) määräyksiä sekä niiden muutoksia ja niiden kansalliseen lainsäädäntöön soveltamista koskevaa oikeussääntöä. Jokaisella allekirjoittaneista on oikeus itsenäisesti laatia asiaankuuluvia teknisiä asiakirjoja. C EG - PROHLÁŠENÍ O SHODĚ Níže podepsaný tímto potvrzuje, že podrobný popis vozidla s motorovým pohonem odpovídá Evropským směrnicím 2006/42/EC (směrnice pro stroje) a 2004/108/EEC (elektromagnetická interference - EMV) včetně jejich pozdějších úprav, jakož i příslušným právním výnosům pro uplatnění příslušné směrnice v rámci národního práva. Každý z podepsaných jsou jednotlivě zplnomocněni k vytvoření technických podkladů. U EU KONFORMITÁSI NYILATKOZAT Alulírottak ezennel igazolják, hogy a részletesen leírt gépi meghajtású önjáró targonca megfelel a 2006/42/EC (Gép-Irányelv) és a 2004/108/EEC (Elektromágneses összeférhetőség - EMV) Európai Irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történő átültetésére irányuló megfelelő jogi rendelkezést. Továbbá az alulírottak mindegyike rendelkezik meghatalmazással arra nézve, hogy összeállíthatja a műszaki dokumentációt. p DEKLARACJA ZGODNOŚCI Z NORMAMI UE Niżej podpisani potwierdzają niniejszym, że opisany tutaj, napędzany mechanicznie podłogowy pojazd przenośnikowy spełnia wymagania określone w dyrektywach Europejskich 2006/42/EC (Maszyny) i 2004/108/EEC (Nieszkodliwość elektromagnetyczna - EMC) wraz z ich późniejszymi zmianami oraz odpowiednimi rozporządzeniami mającymi na celu przekształcenie tych dyrektyw w prawo krajów członkowskich. Niżej podpisani są pojedynczo upoważnieni do zestawiania dokumentacji technicznej. g ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΟΚ Οη ππνγξάςαληεο βεβαηώλνπλ κε ηελ παξνύζα ππνγξαθή ηνπο, όηη ην ιεπηνκεξώο πεξηγξαθόκελν κεραλνθίλεην αλπςσηηθό όρεκα δηαδξόκσλ αληαπνθξίλεηαη ζηελ Κνηλνηηθή Οδεγία 2006/42/ΕΚ (νδεγία πεξί κεραλώλ) θαζώο θαη ζηελ Κνηλνηηθή Οδεγία 2004/108/ΕΟΚ (Οδεγία Ηιεθηξνκαγλεηηθήο πκβαηόηεηαο), ζπκπεξηιακβαλνκέλσλ ησλ ηξνπνπνηήζεσλ θαη ησλ θαλνληζηηθώλ πξάμεσλ κεηαηξνπήο ησλ Οδεγηώλ ζε λόκν ηνπ θξάηνπο. Οη ππνγξάθνληεο είλαη εμνπζηνδνηεκέλνη λα θαηαξηίδνπλ ηα ηερληθά έγγξαθα. T AB Uygunluk Açıklaması İmza sahibi şahıslar, ayrıntıları belirtilen motorlu taşıma aracının, 2006/42/EC (Makine Yönergesi) ve 2004/108/EEC (Elektromanyetik Uyumluluk EMC) no'lu Avrupa Yönergelerine ve bunların değişiklik sonucu oluşan metinlerine ve yönergelerin milli hukuk hükümlerine dönüştürülmesine dair ilgili hukuk kararnamesine uygun olduğunu tasdik ederler. İmza sahibi şahıslar teknik dosyaları bir araya getirmek için münferiden vekil tayin edildi. L EU IZJAVA O SKLADNOSTI Podpisani s tem potrjujemo, da posamično označeno motorno hodniško transportno vozilo odgovarja Evropski direktivi 2006/42/EC (Direktiva o strojih) in 2004/108/EEC (Elektromagnetna skladnost - EMV) vključno z njihovimi spremembami ter ustrezno pravno uredbo o prevzemu smernic v nacionalno pravo. Podpisniki so vsakokrat posamezno pooblaščeni za izdajanje tehnične dokumentacije. k vyhlásenie o zhode Dolu podpísaní týmto potvrdzujeme, že podrobný popis vozidla s motorovým pohonom Zodpovedá Európskym smerniciam 2006/42/EC (ernica pre stroje ) a 2004/108/EWG ( elektromagnetická tolerancia EMV ) vrátane jeho neskorších úprav, rovnako zodpovedá aj príslušným právnym nariadeniam na uplatnenie smerníc v rámci národného práva. Každý z podpísaných je jednotlivo splnomocnený na vytvorenie technických podkladov. R Декларация соответствия стандартам ЕС Настоящим лица, подписавшие документ, удостоверяют, что подъѐмно-транспортное средство с указанной спецификацией оответствует европейским стандартам 2006/42/EG (Транспортная директива) и 2004/108/EWG (Электромагнитная совместимость - ЕМС), включая изменения в них, а также соответствующим национальным стандартам и нормам. Каждое по отдельности лицо, подписавшее документ, имеет полномочия для составления технической документации. X EL vastavusavaldus Allakirjutanud tõendavad käesolevaga, et üksikasjaliselt kirjeldatud mootorajamiga transportimisseade vastab Euroopa direktiividele 2006/42/EÜ (Direktiiv masinate kohta) ja 2004/108/EMÜ (Elektromagnetiline sobivus - EMS) kaasa arvatud nende muudatused ja nendele vastavatele õigusmäärustele direktiivide muutmiseks siseriiklikuks õiguseks. Iga allakirjutanu üksikult on volitatud koostama tehnilist dokumentatsiooni. v ES atbilstības deklarācija Ar zemāk redzamajiem parakstiem tiek apliecināts, ka autoiekrāvējs atbilst Eiropas Savienības normatīvām 2006/42/EG (Mašīnu normatīvas) un 2004/108/EWG (Elektromagnētiskā atbilstība EMV), ieskaitot to izmaiņas, kā arī atbilstošos tiesiskos rīkojumus normatīvu pielāgošanai nacionālajai likumdošanai. Parakstu īpašnieki ir atsevišķi pilnvaroti sastādīt tehniskās dokumentācijas. t ES atitikimơ deklaracija Žemiau pasirašę asmenys patvirtina, kad atskirai aprašytas varomas pramoninis vežimėlis atitinka Europos Sąjungos direktyvas 2006/42/EB (Mašinų direktyva) ir 2004/108/EEB (Elektromagnetinis suderinamumas EMS) įskaitant jų pakeitimus, o taip pat ir atitinkamą teisės aktą dėl direktyvų įgyvendinimo nacionalinėje teisėje. Kiekvienas iš pasirašiusių asmenų turi teisę ruošti techninę dokumentaciją. b EВРОПЕЙСКА ОБЩНОСТ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ Подписаните удостоверяват с настоящето, че подробно описаното моторно наземно превозно средство отговаря на европейския норматив 2006/42/EG (норматив за машини) и на 2004/108/EG (електро-магнетична съвместимост), включително с техните промени, както и на съответния указ за прилагане на нормативите в националното право. Подписаните при това са упълномощении поотделно да съставят техническата документация.

6 Előszó Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI UTASÍTÁS ismertet. Az anyag rövid és áttekinthető formában közli az információkat. Az egyes fejezetek betűrendben kerültek elrendezésre. Valamennyi fejezet az 1. oldallal kezdődik. Az egyes lapokat a fejezet betűjele és az oldalszám azonosítja. Példa: a B 2 oldal a B fejezetben a második oldalt jelenti. A jelen üzemeltetési utasításban különböző targoncatípusok kerültek dokumentálásra. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék figyelembe. F M Z t o A biztonságtechnikai útmutatásokat és a fontos megjegyzéseket a következő szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések előtt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások előtt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok előtt áll. A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. Készülékeinket folyamatosan továbbfejlesztjük. Kérjük megértésüket, hogy fenn kell tartanunk magunknak a jogot a forma, a felszereltség és a technika módosítására. Az üzemeltetési útmutató tartalmából ezért nem vezethetők le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerzői jog A jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - NÉMETORSZÁG Telefon: +49 (0) 40/ H

7 0108.H

8 Tartalomjegyzék A B Rendeltetésszerű használat A jármű leírása 1 Alkalmazási leírás... B 1 2 Anyagok... B 1 3 A részegységek leírása és működésleírás... B 2 4 Műszaki adatok alapkivitel esetén... B A standard járművek teljesítményadatai... B Méretek... B 4 5 EN szabványok... B Alkalmazási feltételek... B 7 6 Jelölési helyek és típustáblák... B Típustábla... B 10 C Szállítás és első üzembe helyezés 1 Darus berakodás... C 1 2 A jármű szállítás esetén történő biztosítása... C 1 3 Első üzembe helyezés... C 2 D Akkumulátor karbantartás, újratöltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok... D 1 2 Akkumulátortípusok... D 2 3 Az akkumulátort fel kell tölteni... D 2 4 Akkumulátor lemerülésjelző... D 3 5 Az akkumulátor cseréje... D 4 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok... E Jármű üzemeltetésére vonatkozó biztonsági rendelkezések kiegészítése robbanásvédett kivitel esetén ( )... E 2 2 A kezelőelemek leírása... E 3 3 A jármű üzembe helyezése... E 4 4 Munkavégzés a targoncával... E A targonca vezetésére vonatkozó biztonsági rendszabályok... E Vezetés, kormányzás, fékezés... E Rakományegységek felvétele és lerakása... E A jármű biztonságos leparkolása... E 8 5 Zavarelhárítás... E H I 1

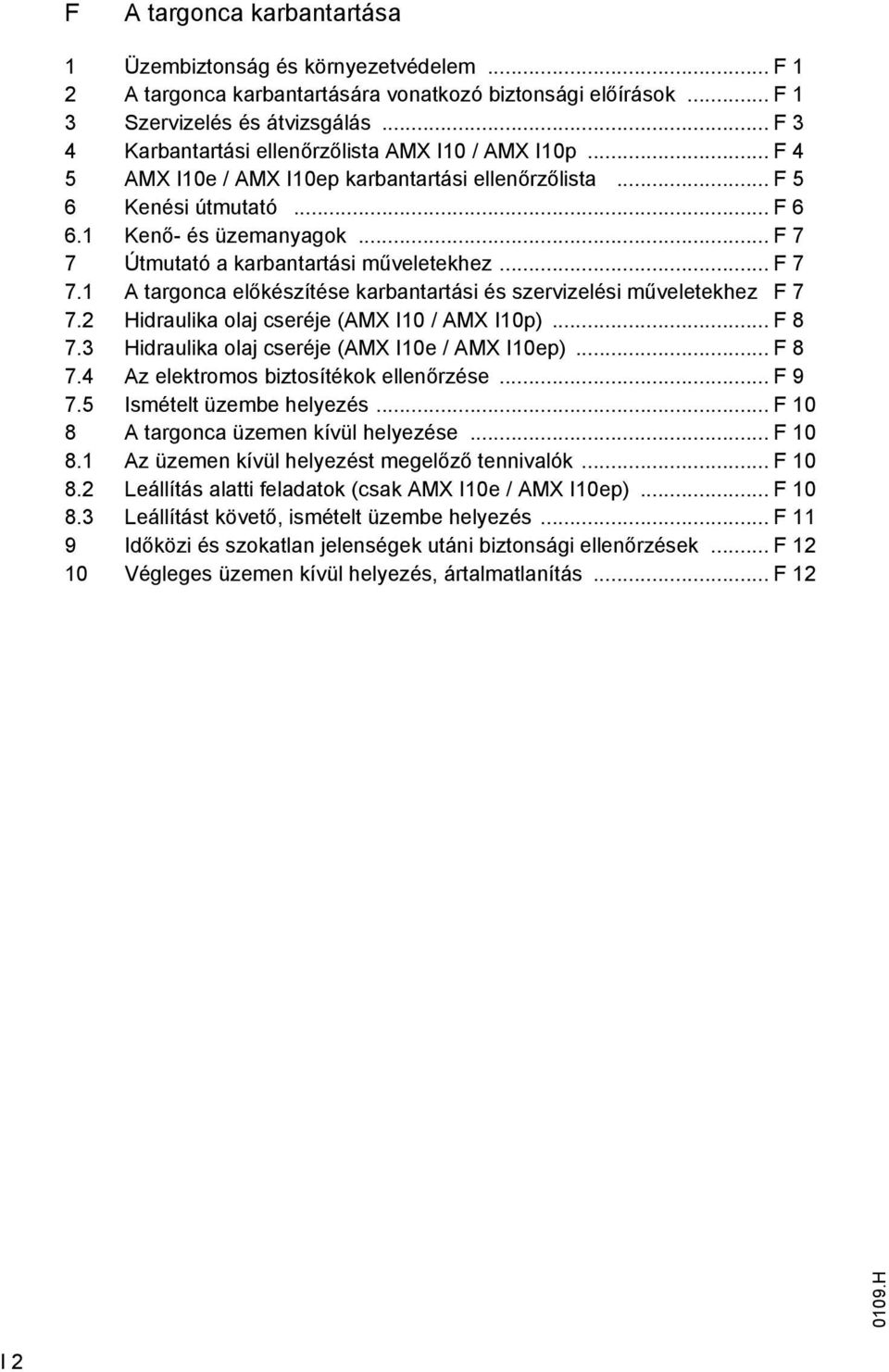

9 F A targonca karbantartása 1 Üzembiztonság és környezetvédelem... F 1 2 A targonca karbantartására vonatkozó biztonsági előírások... F 1 3 Szervizelés és átvizsgálás... F 3 4 Karbantartási ellenőrzőlista AMX I10 / AMX I10p... F 4 5 AMX I10e / AMX I10ep karbantartási ellenőrzőlista... F 5 6 Kenési útmutató... F Kenő- és üzemanyagok... F 7 7 Útmutató a karbantartási műveletekhez... F A targonca előkészítése karbantartási és szervizelési műveletekhez F Hidraulika olaj cseréje (AMX I10 / AMX I10p)... F Hidraulika olaj cseréje (AMX I10e / AMX I10ep)... F Az elektromos biztosítékok ellenőrzése... F Ismételt üzembe helyezés... F 10 8 A targonca üzemen kívül helyezése... F Az üzemen kívül helyezést megelőző tennivalók... F Leállítás alatti feladatok (csak AMX I10e / AMX I10ep)... F Leállítást követő, ismételt üzembe helyezés... F 11 9 Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések... F Végleges üzemen kívül helyezés, ártalmatlanítás... F H I 2

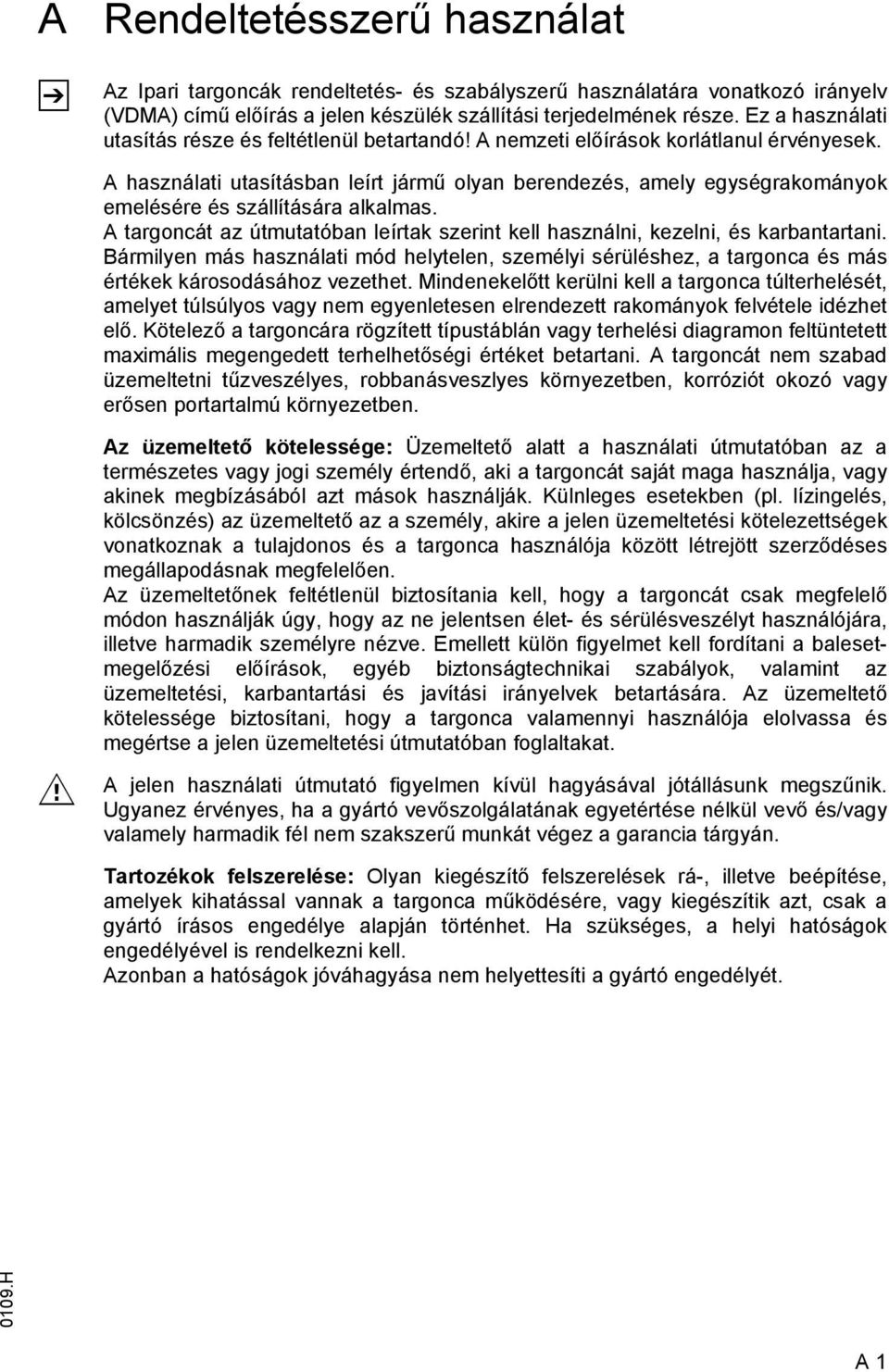

10 A Z Rendeltetésszerű használat Az Ipari targoncák rendeltetés- és szabályszerű használatára vonatkozó irányelv (VDMA) című előírás a jelen készülék szállítási terjedelmének része. Ez a használati utasítás része és feltétlenül betartandó! A nemzeti előírások korlátlanul érvényesek. A használati utasításban leírt jármű olyan berendezés, amely egységrakományok emelésére és szállítására alkalmas. A targoncát az útmutatóban leírtak szerint kell használni, kezelni, és karbantartani. Bármilyen más használati mód helytelen, személyi sérüléshez, a targonca és más értékek károsodásához vezethet. Mindenekelőtt kerülni kell a targonca túlterhelését, amelyet túlsúlyos vagy nem egyenletesen elrendezett rakományok felvétele idézhet elő. Kötelező a targoncára rögzített típustáblán vagy terhelési diagramon feltüntetett maximális megengedett terhelhetőségi értéket betartani. A targoncát nem szabad üzemeltetni tűzveszélyes, robbanásveszlyes környezetben, korróziót okozó vagy erősen portartalmú környezetben. M Az üzemeltető kötelessége: Üzemeltető alatt a használati útmutatóban az a természetes vagy jogi személy értendő, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Külnleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megfelelően. Az üzemeltetőnek feltétlenül biztosítania kell, hogy a targoncát csak megfelelő módon használják úgy, hogy az ne jelentsen élet- és sérülésveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegelőzési előírások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltető kötelessége biztosítani, hogy a targonca valamennyi használója elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. A jelen használati útmutató figyelmen kívül hagyásával jótállásunk megszűnik. Ugyanez érvényes, ha a gyártó vevőszolgálatának egyetértése nélkül vevő és/vagy valamely harmadik fél nem szakszerű munkát végez a garancia tárgyán. Tartozékok felszerelése: Olyan kiegészítő felszerelések rá-, illetve beépítése, amelyek kihatással vannak a targonca működésére, vagy kiegészítik azt, csak a gyártó írásos engedélye alapján történhet. Ha szükséges, a helyi hatóságok engedélyével is rendelkezni kell. Azonban a hatóságok jóváhagyása nem helyettesíti a gyártó engedélyét H A 1

11 A H

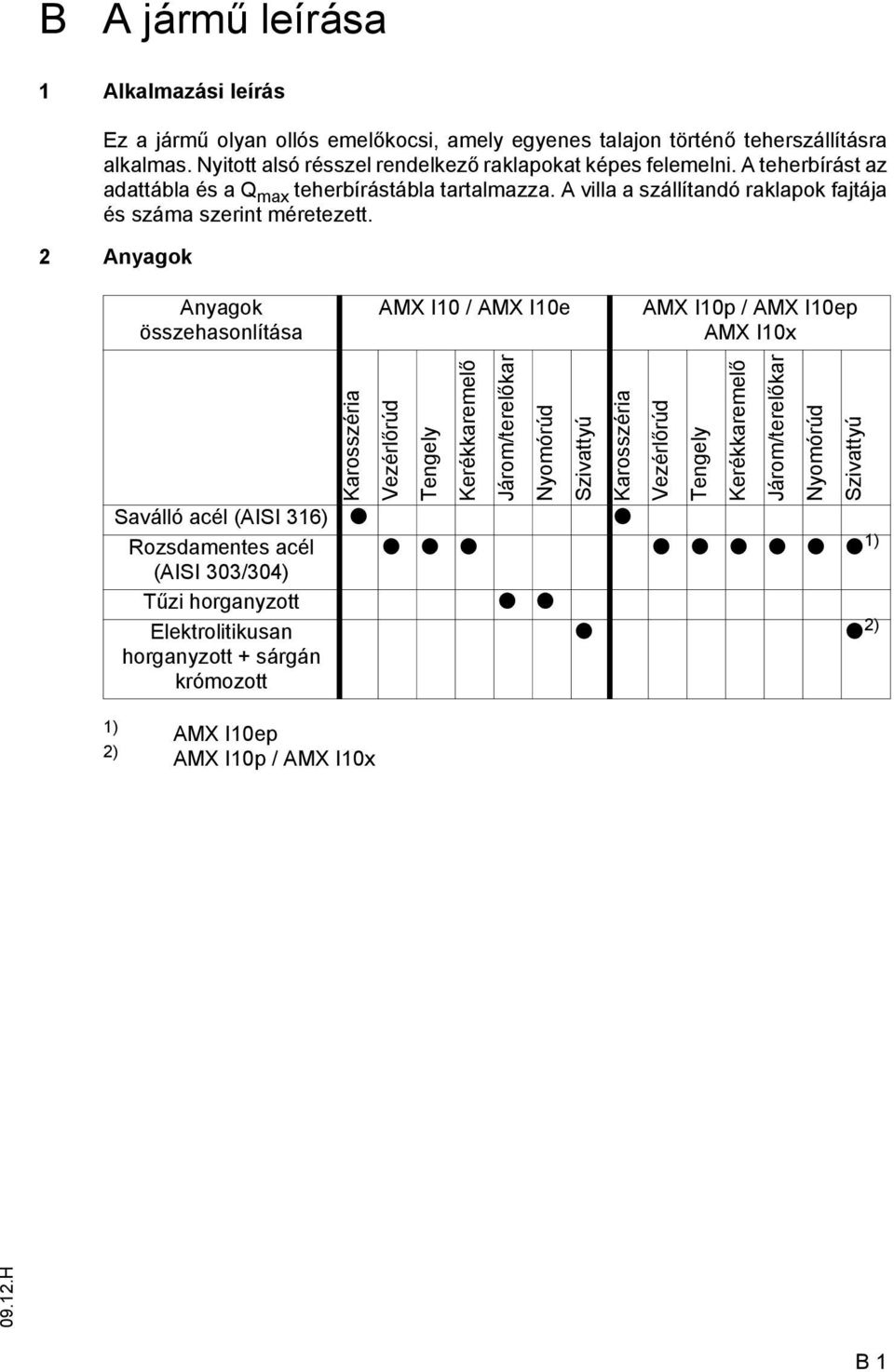

12 B A jármű leírása 1 Alkalmazási leírás Ez a jármű olyan ollós emelőkocsi, amely egyenes talajon történő teherszállításra alkalmas. Nyitott alsó résszel rendelkező raklapokat képes felemelni. A teherbírást az adattábla és a Q max teherbírástábla tartalmazza. A villa a szállítandó raklapok fajtája és száma szerint méretezett. 2 Anyagok Anyagok összehasonlítása AMX I10 / AMX I10e AMX I10p / AMX I10ep AMX I10x 1) 2) AMX I10ep AMX I10p / AMX I10x H Karosszéria Vezérlőrúd Tengely Kerékkaremelő Járom/terelőkar Nyomórúd Szivattyú Karosszéria Vezérlőrúd Tengely Kerékkaremelő Járom/terelőkar Nyomórúd Szivattyú Saválló acél (AISI 316) t t Rozsdamentes acél t t t t t t t t t 1) (AISI 303/304) Tűzi horganyzott t t Elektrolitikusan horganyzott + sárgán krómozott t t 2) B 1

13 3 A részegységek leírása és működésleírás AMX I10 / I10p / I10x Sz. Megnevezés 1 t Villa 2 t Olló 3 t Nyomócsapágy-kengyel 4 t Tehergörgők 5 t Kormánykerekek 6 t Támasztóláb 7 t Hidraulikus henger 8 t Vezérlőrúd 9 t Fogantyú a villa emeléséhez/süllyesztéséhez t = Alapfelszereltség o = Extra tartozék H B 2

14 AMX I10e / I10ep Sz. Megnevezés 10 t Villa 11 t Olló 12 t Nyomócsapágy-kengyel 13 t Tehergörgők 14 t Akkumulátorcsatlakozó 15 t Támasztóláb 16 t Beálló görgők 17 t Hidraulikus egység 18 t Hidraulikus henger 19 t Vezérlőrúd 20 t Tehervilla emelése/süllyesztése gomb t = Alapfelszereltség o = Extra tartozék H B 3

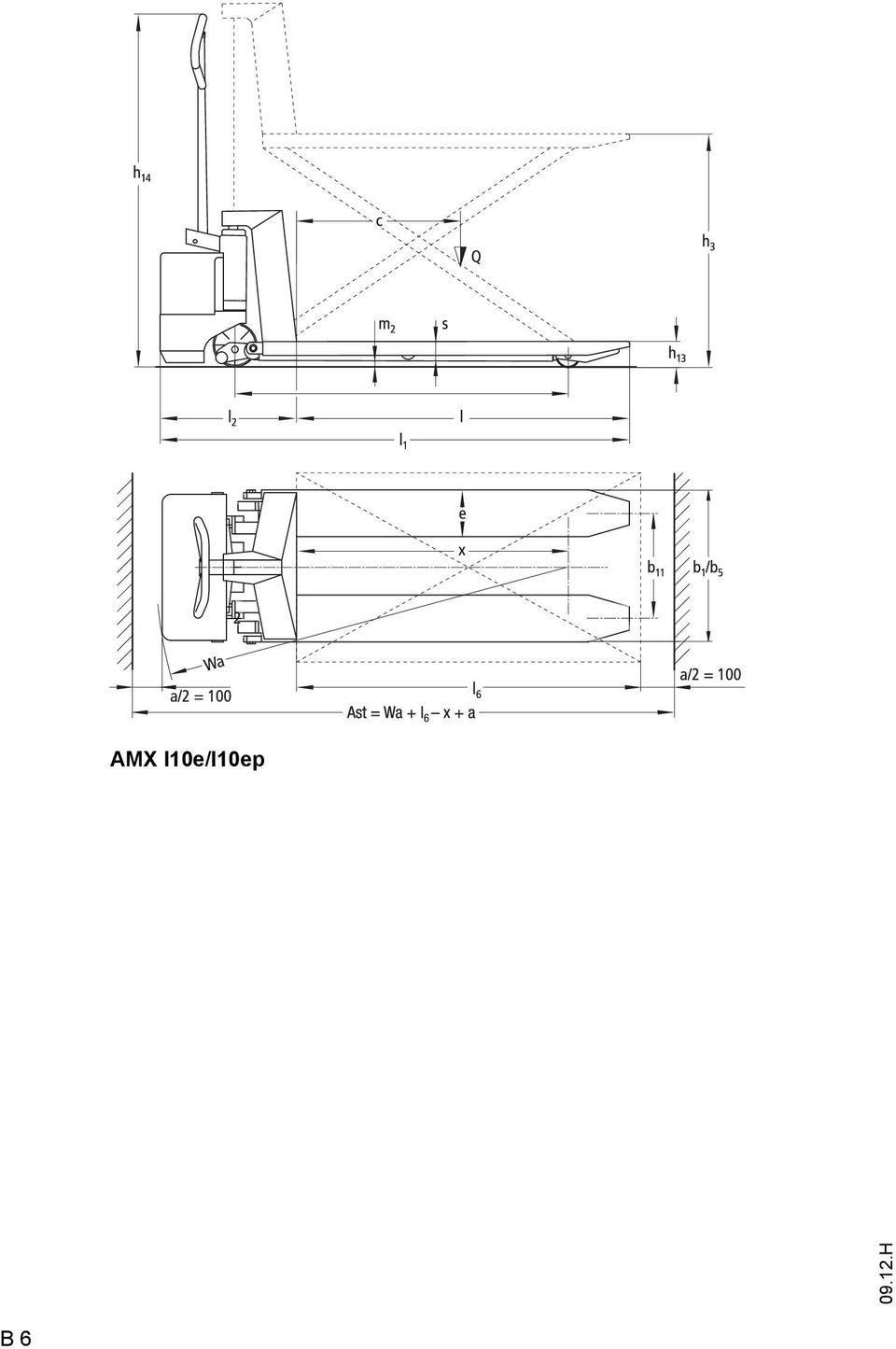

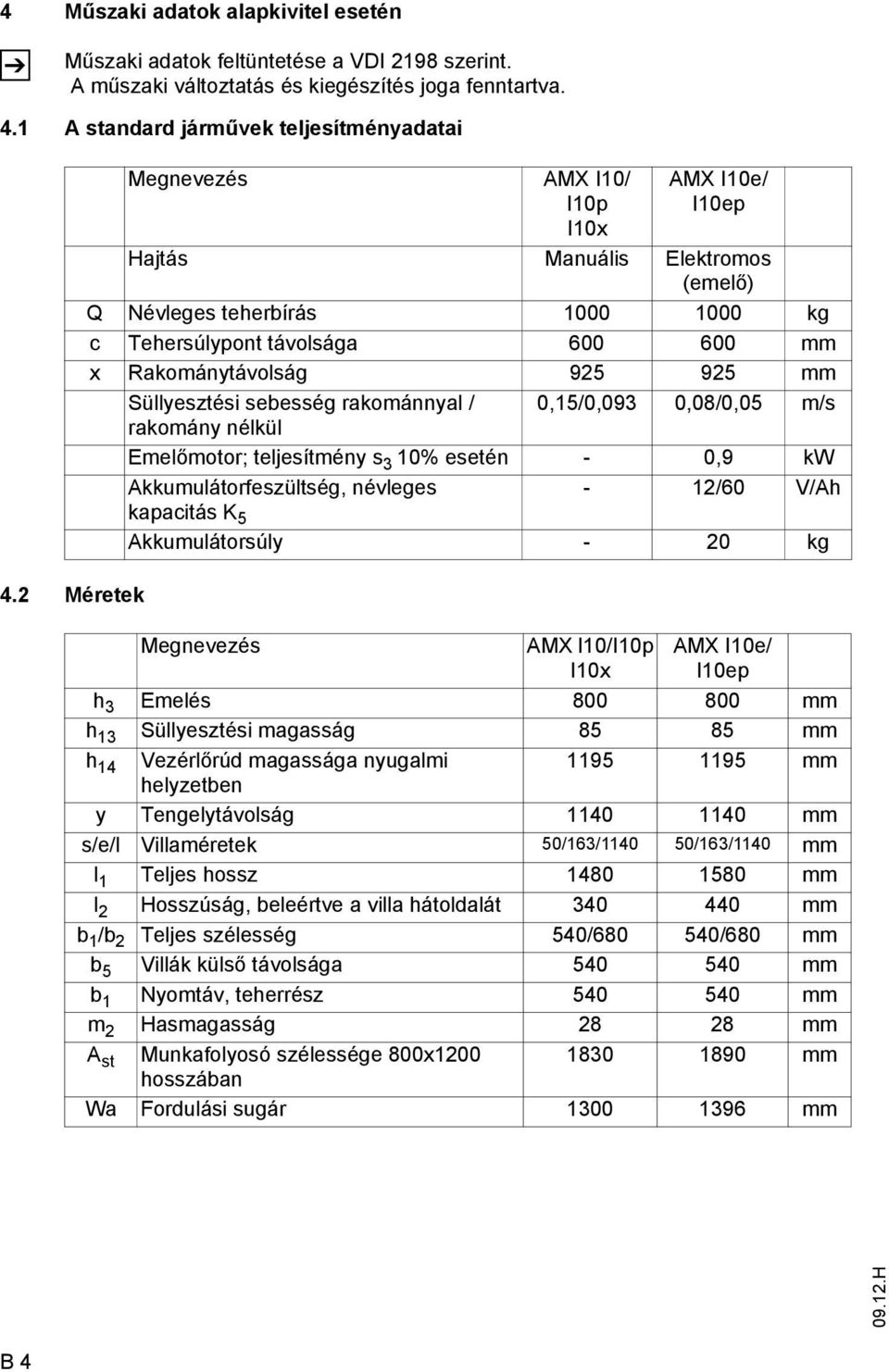

15 4 Műszaki adatok alapkivitel esetén Z Műszaki adatok feltüntetése a VDI 2198 szerint. A műszaki változtatás és kiegészítés joga fenntartva. 4.1 A standard járművek teljesítményadatai 4.2 Méretek Megnevezés AMX I10/ I10p I10x AMX I10e/ I10ep Hajtás Manuális Elektromos (emelő) Q Névleges teherbírás kg c Tehersúlypont távolsága mm x Rakománytávolság mm Süllyesztési sebesség rakománnyal / 0,15/0,093 0,08/0,05 m/s rakomány nélkül Emelőmotor; teljesítmény s 3 10% esetén - 0,9 kw Akkumulátorfeszültség, névleges - 12/60 V/Ah kapacitás K 5 Akkumulátorsúly - 20 kg Megnevezés AMX I10/I10p I10x AMX I10e/ I10ep h 3 Emelés mm h 13 Süllyesztési magasság mm h 14 Vezérlőrúd magassága nyugalmi mm helyzetben y Tengelytávolság mm s/e/l Villaméretek 50/163/ /163/1140 mm l 1 Teljes hossz mm l 2 Hosszúság, beleértve a villa hátoldalát mm b 1 /b 2 Teljes szélesség 540/ /680 mm b 5 Villák külső távolsága mm b 1 Nyomtáv, teherrész mm m 2 Hasmagasság mm A st Munkafolyosó szélessége 800x mm hosszában Wa Fordulási sugár mm H B 4

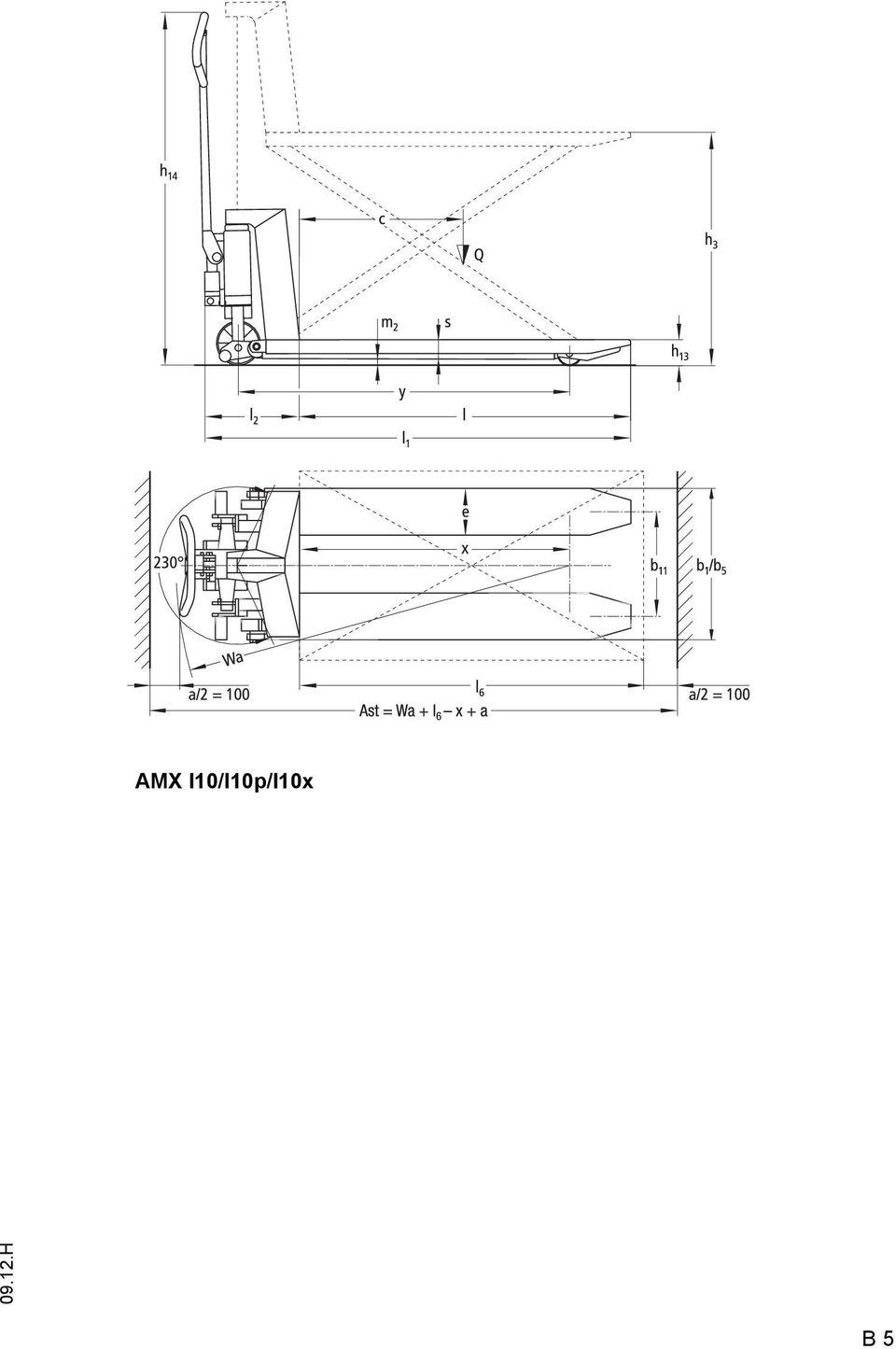

16 AMX I10/I10p/I10x H B 5

17 AMX I10e/I10ep H B 6

18 5 EN szabványok Elektromágneses összeférhetőség (EMC) Z A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a EN szerinti sztatikus elektromos kisülés és az ott megnevezett normatív utasítások vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történő, bárminemű változtatáshoz a gyártó írásbeli engedélye szükséges. 5.1 Alkalmazási feltételek Környezeti hőmérséklet AMX I10 / I10p Környezeti hőmérséklet AMX I10e / I10ep Környezeti hőmérséklet AMX I10x - üzemben -35 C-tól 40 C-ig - üzemben 5 C-tól 40 C-ig - üzemben -20 C-tól 40 C-ig H B 7

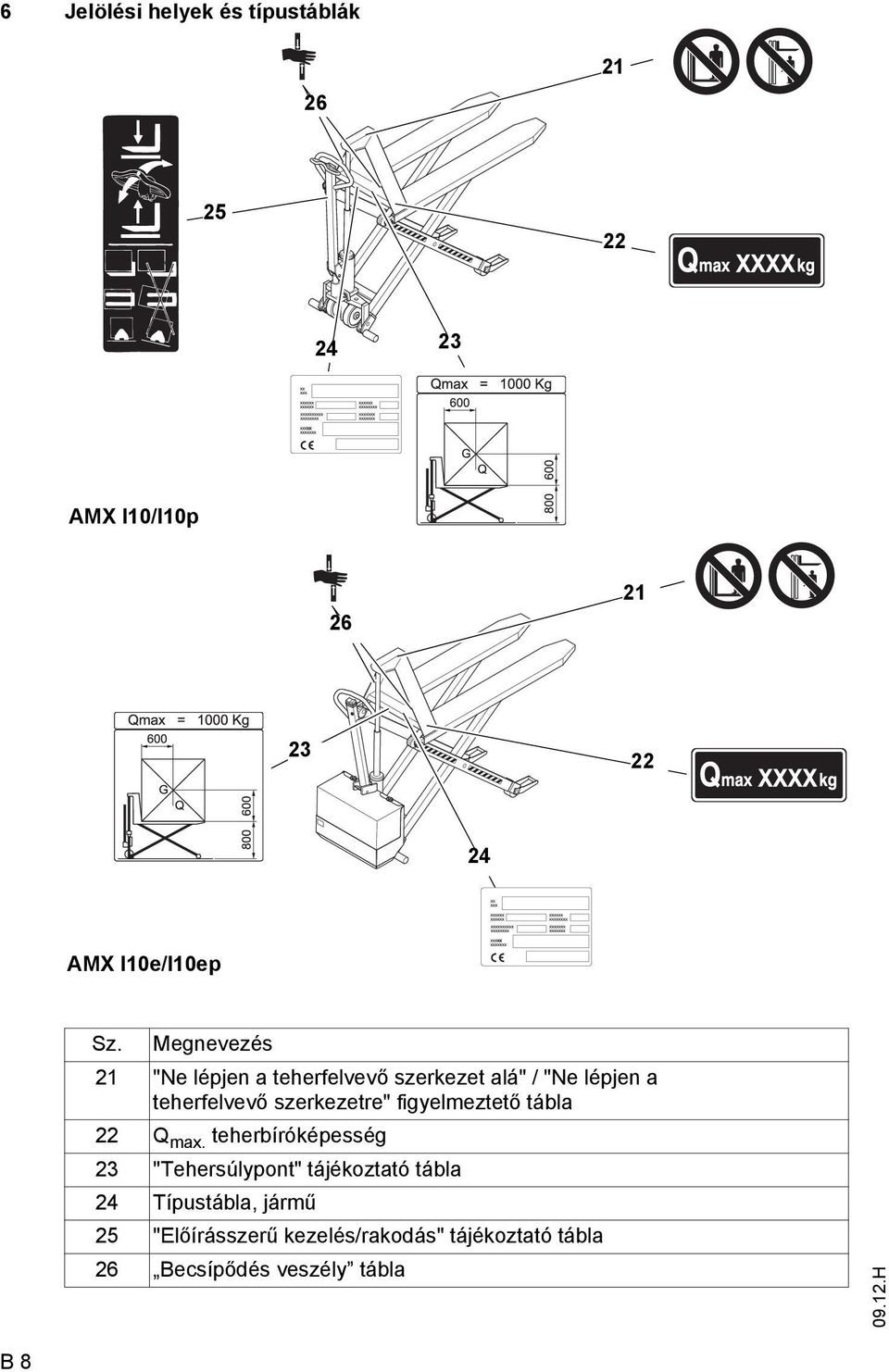

19 6 Jelölési helyek és típustáblák AMX I10/I10p AMX I10e/I10ep Sz. Megnevezés 21 "Ne lépjen a teherfelvevő szerkezet alá" / "Ne lépjen a teherfelvevő szerkezetre" figyelmeztető tábla 22 Q max. teherbíróképesség 23 "Tehersúlypont" tájékoztató tábla 24 Típustábla, jármű 25 "Előírásszerű kezelés/rakodás" tájékoztató tábla 26 Becsípődés veszély tábla H B 8

20 XXX XX ATEX XXXXXX X II 2G IIB T4 II 2D T130 C AMX I10x Sz. Megnevezés 27 "Ne lépjen a teherfelvevő szerkezet alá" / "Ne lépjen a teherfelvevő szerkezetre" figyelmeztető tábla 28 Q max. teherbíróképesség 29 "Tehersúlypont" tájékoztató tábla 30 Típustábla, jármű 31 "Előírásszerű kezelés/rakodás" tájékoztató tábla 32 Becsípődés veszély tábla 33 Robbanás elleni védelem tábla H B 9

21 6.1 Típustábla 34 AMX I10/I10p Sz. Megnevezés 34 Típus 35 Gyártási év 36 Önsúly kg-ban 37 Gyártó 38 Gyártó logója 39 Névleges teherbírás kg-ban 40 Sorozatszám Sz. Megnevezés 41 Típus 42 Jelölés (ATEX) 43 Gyártási év 44 Önsúly kg-ban 45 Gyártó 46 Gyártó logója 47 Névleges teherbírás kg-ban 48 Sorozatszám XXX XX ATEX XXXXXX X AMX I10x 46 Z Járműre vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (40, 48) H B 10

22 C Szállítás és első üzembe helyezés 1 Darus berakodás M Z Csak megfelelő teherbírású emelőszerkezetet szabad használni. (AMX I10e / AMX I10ep: rakodósúly = önsúly + akkumulátor súlya; lásd a jármű típustábláját) A jármű darulánccal történő rakodásához a kereten található emelési pontokat kell használni. M A járművet biztonságosan le kell állítani (lásd E fejezet). A daru láncát a csatlakozási pontokon kell rögzíteni. A daruláncot a csatlakozási pontokon úgy kell rögzíteni, hogy az semmiképpen se csúszhasson el! A lánc csatlakozását úgy kell elhelyezni, hogy emeléskor ne érintkezzen semmilyen tartozékkal. 2 A jármű szállítás esetén történő biztosítása F Teherautóval vagy pótkocsival történő szállítás esetén a járművet szakszerűen kell rögzíteni. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzítőgyűrűkkel. M A jármű rögzítéséhez a feszítő hevedereket a tehervillák felett kell vezetni. A feszítőhevedereket rögzítse a rögzítőgyűrűkhöz. A feszítőhevedereket meg kell húzni a feszítőszerkezettel. A berakodást csak külön erre kiképzett szakemberekkel szabad elvégezni a VDI 2700 és VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben elő kell írni H C 1

23 3 Első üzembe helyezés Kiszállítás vagy szállítás után az üzemkész állapot eléréséhez a következő tevékenységeket kell elvégezni: Z Ellenőrizni kell a felszerelés teljességét és állapotát. Szükség esetén be kell szerelni az akkumulátort, az akkumulátorkábel ne sérüljön (csak AMX I10e / AMX I10ep). Az akkumulátort fel kell tölteni (csak AMX I10e / AMX I10ep, lásd D fejezet). A járművet a fentiek szerint üzembe kell helyezni (lásd E fejezet). Leállításakor a kerekek futófelülete kilapulhat. Rövid menetidő után ez a jelenség megszűnik H C 2

24 D Akkumulátor karbantartás, újratöltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Mielőtt az akkumulátorokon bármilyen munkát végezne, a targoncát biztonságosan le kell parkolni (lásd E fejezet). Karbantartó személyzet: Az akkumulátor újratöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti műveletek elvégzése során a jelen használati útmutató, valamint az akkumulátor és az akkumulátortöltő állomás gyártójának előírásait egyaránt be kell tartani. Tűzvédelmi követelmények: Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésére kijelölt parkolási helyének legalább 2 méteres körzetében nem tárolható gylékony anyag vagy szikrát keltő berendezés. A töltési helynek megfelelően szellőztetettnek kell lennie. A tűzoltó készülékeknek készenlétben kell állniuk. Az akkumulátor karbantartása: Az akkumulátor cellakupakjait tisztán és szárazon kell tartani. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus védőzsírral, és erősen meg kell húzni. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetelőanyaggal kell lefedni. M F M F Az akkumulátor hulladékeltávolítása: Az elhasznált akkumulátorokat csak a nemzeti környezetvédelmi rendelkezések vagy a hulladékkezelésről szóló törvények figyelembevételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. Az akkumulátorház fedelének lezárása előtt ellenőrizze, hogy az akkumulátorkábel nem sérülhet-e. Az akkumulátorok oldott savat tartalmaznak, amely mérgező és maró anyag. Emiatt minden akkumulátoron végzett munka esetén viseljen védőruházatot és védőszemüveget. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Ha ennek ellenére a ruhára, bőrre vagy szembe akkumulátorsav kerülne, akkor öblítse le az érintett felületet bőséges, tiszta folyóvízzel. Ha a sav bőrre vagy szembe került, forduljon orvoshoz. A kiloccsant akkumulátorsavat azonnal semlegesíteni kell. Csak zárt akkumulátorteknővel ellátott telepet szabad használni. A telep súlya és méretei jelentősen befolyásolják a jármű üzembiztonságát. A telep felszereltségében történő változtatás csak a gyártó hozzájárulásával megengedett H D 1

25 2 Akkumulátortípusok A jármű a következő akkumulátortípussal van felszerelve: 12 V-os akkumulátor 60AhC5 F Az akkumulátor súlya az akkumulátor típustábláján található. A telep cseréjénél / beépítésénél ügyelni kell a stabil fekvésre a jármű teleptartójában. 3 Az akkumulátort fel kell tölteni F Ha az akkumulátor töltöttségét mutató kijelző zöld LED-je világít (100%), akkor az akkumulátor teljesen fel van töltve. Ha az akkumulátor töltöttségét mutató kijelző piros LED-je világít, akkor az akkumulátor lemerült. A járművet külön töltőkészülékkel kell feltölteni. M Z M A járművet biztonságosan le kell állítani (lásd E fejezet). Az akkumulátordugaszt és a töltőkészüléket csak kikapcsolt töltőkészülék mellett szabad csatlakoztatni és szétválasztani. A töltőkészüléket csatlakoztatni kell az akkumulátordugaszhoz. Ezután a töltőkészüléket csatlakoztatni kell egy megfelelő hálózati dugaljhoz (230 V ± 10%). Az akkumulátort addig kell tölteni, amíg az akkumulátor töltöttségét mutató kijelző zöld LED-je (100%) világítani nem kezd. Húzza ki a töltőkészülék hálózati csatlakozóját a hálózati dugaljból, a töltőkészülék csatlakozódugóját pedig húzza ki az akkumulátorcsatlakozóból. A töltési folyamat során tilos az emelési funkció használata. Az elem hosszú élettartamának biztosításához javasoljuk, hogy rendszeresen végezzen (1 x hetente) kiegyenlítő töltést. A töltőkészüléknek legalább 12 órán át a hálozathoz kell csatlakoznia. Hálózati csatlakozás Hálózati feszültség: 230 V ± 10% Hálózati frekvencia: 50 Hz ± 4% Töltési idő A töltés időtartama az akkumulátor lemerültségétől függően max. 12 óra H D 2

26 4 Akkumulátor lemerülésjelző A LED az akkumulátor lemerülési állapotát jelzi ki. M Z Töltés Szín Állapot 100% zöld A jármű üzemkész 75% zöld A jármű üzemkész 50% zöld A jármű üzemkész 25% sárga Az akkumulátort fel kell tölteni <25% piros Az akkumulátort fel kell tölteni; a jármű nem üzemkész Könnyű használat során (rakomány < 300 kg) az akkumulátort már sárgán világító LED esetén is fel kell tölteni. Pirosan világító LED esetén az akkumulátort fel kell tölteni. A további használat károsítja az akkumulátort. Ilyenkor az akkumulátor túlzottan lemerül, úgyhogy már nem éri el az engedélyezett minimális feszültségértéket sem. 20% maradék kapacitás elérésekor (a LED pirosan világít) megszakad az emelés H D 3

27 5 Az akkumulátor cseréje F F A járművet vízszintes területen le kell állítani. A rövidzárlat megelőzése érdekében az akkumulátorokat nyitott pólusok vagy csatlakozók esetén le kell fedni egy gumilappal. Az akkumulátordugaszt, ill. akkumulátorkábelt úgy kell lerakni, hogy az akkumulátor kihúzásakor ne lógjanak a járművön. Az akkumulátorok cseréjekor csak az eredetivel megegyező kivitelű akkumulátort szabad használni. A kiegészítő súlyokat nem szabad eltávolítani és nem szabad helyzetüket módosítani. M A fordítós zárakat (1) 90 -kal kell elforgatni. Az akkumulátortartó fedelét le kell venni. A póluscsavarokat meg kell lazítani és az akkumulátorkábelt le kell húzni a pólusokról. Az akkumulátorkábelt úgy kell lerakni, hogy az akkumulátor kihúzásakor ne lógjanak a járművön. Vegye ki az akkumulátort. 1 M F A beszerelés fordított sorrendben történik; ennek során ügyelni kell az akkumulátor megfelelő beszerelési helyzetére és helyes csatlakoztatására: piros kábel: + pólus fekete kábel: - pólus Visszaszerelés után ellenőrizni kell valamennyi kábel- és dugócsatlakozás esetleges látható sérüléseit. Üzembe helyezés előtt biztonságosan zárni kell az akkumulátorház fedelét! Az akkumulátorház fedelét óvatosan és lassan be kell zárni. Tilos az akkumulátorház fedele és a keret közé nyúlni H D 4

28 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok A gépkezelő jogai, kötelességei és viselkedése: A gépkezelőnek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelelő képzésben kell részesülnie, és tisztában kell lennie a jelen használati utasítás tartalmával. A kezelőnek a szükséges jogosultságokat meg kell kapnia. Jogosulatlan használat tilalma: A munkaidő alatt a targoncáért a gépkezelő felelős. Meg kell akadályoznia, hogy jogosulatlan személy vezesse, vagy működtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás: A targoncán, vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem működik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelően el nem hárították. Javítások: Külön képzés és felhatalmazás nélkül a gépkezelőnek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. F Veszélyzóna: Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, teherfelvevő szerkezete (például az emelővilla vagy a rászerelt készülékek) vagy a szállított rakomány haladó, illetve emelő mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének lehetősége esetén időben figyelmeztető jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök és figyelmeztető feliratok: Az itt leírt biztonsági eszközök, figyelmeztető táblák és utasítások figyelembe vétele minden esetben kötelező H E 1

29 1.1 Jármű üzemeltetésére vonatkozó biztonsági rendelkezések kiegészítése robbanásvédett kivitel esetén ( ) A robbanásvédett kivitelű járműveket a következő jelöléssel láttuk el: II 2G IIB T4 Az ilyen jelöléssel ellátott járművek a II B robbanásveszélyességi csoport gázai, gőzei vagy ködei és a T4 hőmérsékleti csoport miatti 1 zónájú robbanásveszélyes területeken használhatók. A IIA robbanásveszély csoport, valamint T3, T2 és T1 hőmérséklet osztályok alacsonyabb követelményeit a rendszer szintén teljesíti. II 2D T130 C F Z Az ilyen jelöléssel ellátott járművek Zone 21 robbanásveszélyességi csoportú terekben használhatók, melyekben rostok, pihék, vagy elektromosan vezető porok vannak, illetve ahol a maximális felületi hőmérséklet T130 C. A por, a szennyeződés és a festékek, a savak és a lúgok, a túlterhelés, a rendszertelen és hirtelen terhelés eredményezheti azt, hogy csökken vagy teljesen megszakad az elektromos/elektronikus energia földbe történő levezetése. A járművet és a szállítási útvonalakat megfelelően kell kezelni. Kizárólag a felhasználó felelősségi körébe tartozik az olyan biztonságtechnikai berendezések működésének ellenőrzése, mint pl. az elektromosan vezető kerék/ kerekek. A kerekek cseréje esetén azonos funkciójú kerekeket kell beszerelni, ennek során legalább egy keréknek antisztatikus kivitelűnek kell lennie. A villás emelőkocsit terheletlen állapotban kell bevezetni a rakományfelvevő nyílásba és abból kihúzni, ennek során kerülni kell az éles peremekkel történő érintkezést H E 2

30 2 A kezelőelemek leírása 2 1 AMX I10/I10p/I10x Sz. Kezelő-, ill. kijelzőelem Funkció 1 Vezérlőrúd t A jármű mozgatása és kormányzása. 2 Fogantyú a villa emeléséhez/ süllyesztéséhez t Villa manuális emelése/süllyesztése AMX I10e/I10ep Sz. Kezelő-, ill. kijelzőelem Funkció 3 Akkumulátor lemerülésjelző t Kijelzi az akkumulátor töltöttségi állapotát (lásd D fejezet). 4 Vezérlőrúd t A jármű kormányzása és fékezése. 5 Tehervilla emelése/süllyesztése gomb t A villa emelése/süllyesztése H t= Alapfelszereltség o= Extra tartozék E 3
