2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

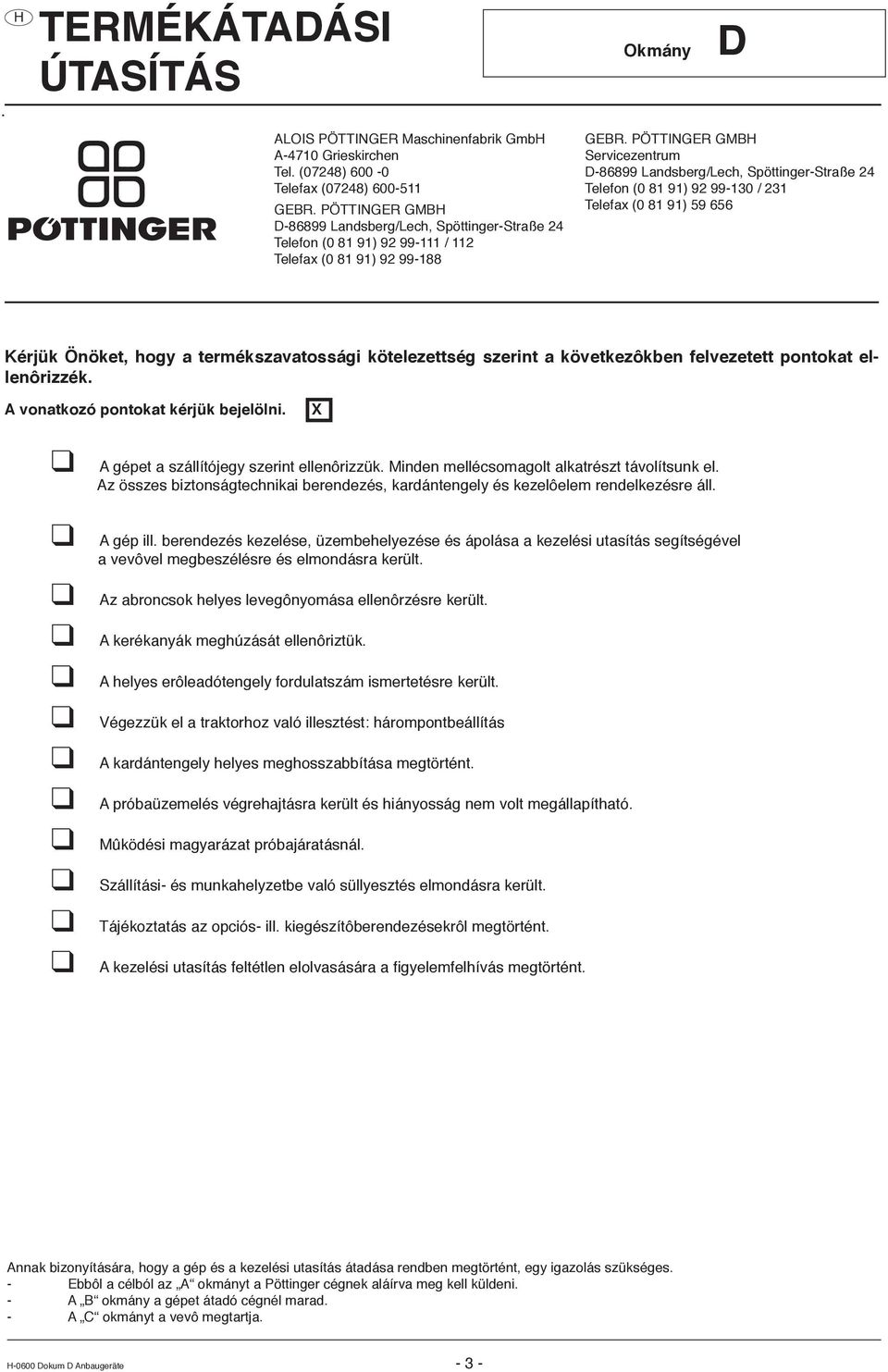

3 TERMÉKÁTADÁSI ÚTASÍTÁS Dokument Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A gépet a szállítójegy szerint ellenôrizzük. Minden mellécsomagolt alkatrészt távolítsunk el. Az összes biztonságtechnikai berendezés, kardántengely és kezelôelem rendelkezésre áll. A gép ill. berendezés kezelése, üzembehelyezése és ápolása a kezelési utasítás segítségével a vevôvel megbeszélésre és elmondásra került. Az abroncsok helyes levegônyomása ellenôrzésre került. A kerékanyák meghúzását ellenôriztük. A helyes erôleadótengely fordulatszám ismertetésre került. Végezzük el a traktorhoz való illesztést: hárompontbeállítás A kardántengely helyes meghosszabbítása megtörtént. A próbaüzemelés végrehajtásra került és hiányosság nem volt megállapítható. Mûködési magyarázat próbajáratásnál. Szállítási- és munkahelyzetbe való süllyesztés elmondásra került. Tájékoztatás az opciós- ill. kiegészítôberendezésekrôl megtörtént. A kezelési utasítás feltétlen elolvasására a figyelemfelhívás megtörtént. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anbaugeräte - 3 -

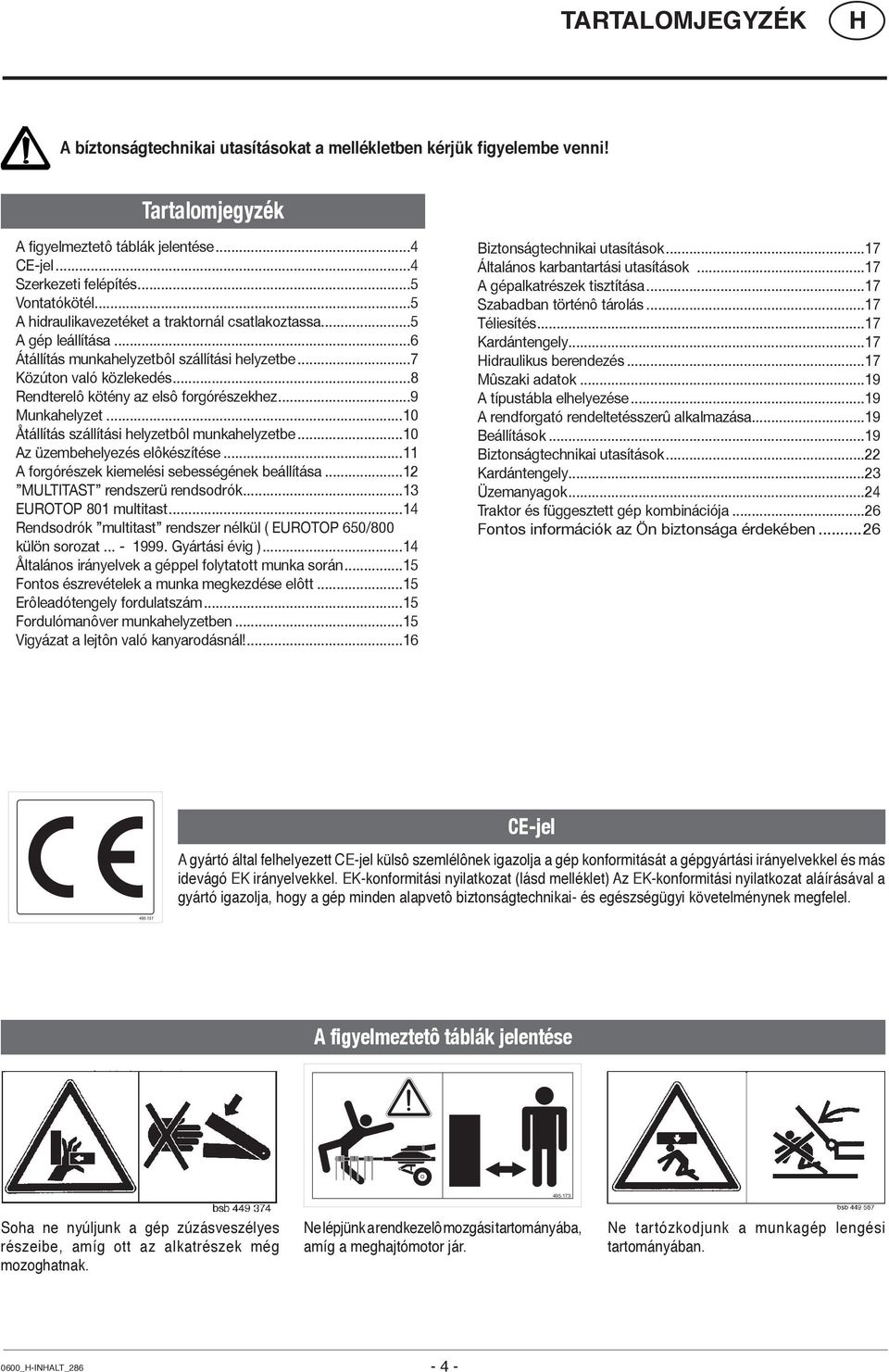

4 TARTALOMJEGYZÉK A bíztonságtechnikai utasításokat a mellékletben kérjük figyelembe venni! Tartalomjegyzék A figyelmeztetô táblák jelentése...4 CE-jel...4 Szerkezeti felépítés...5 Vontatókötél...5 A hidraulikavezetéket a traktornál csatlakoztassa...5 A gép leállítása...6 Átállítás munkahelyzetbôl szállítási helyzetbe...7 Közúton való közlekedés...8 Rendterelô kötény az elsô forgórészekhez...9 Munkahelyzet...10 Åtállítás szállítási helyzetbôl munkahelyzetbe...10 Az üzembehelyezés elôkészítése...11 A forgórészek kiemelési sebességének beállítása...12 MULTITAST rendszerü rendsodrók...13 EUROTOP 801 multitast...14 Rendsodrók multitast rendszer nélkül ( EUROTOP 650/800 külön sorozat Gyártási évig )...14 Åltalános irányelvek a géppel folytatott munka során...15 Fontos észrevételek a munka megkezdése elôtt...15 Erôleadótengely fordulatszám...15 Fordulómanôver munkahelyzetben...15 Vigyázat a lejtôn való kanyarodásnál!...16 Biztonságtechnikai utasítások...17 Általános karbantartási utasítások...17 A gépalkatrészek tisztítása...17 Szabadban történô tárolás...17 Téliesítés...17 Kardántengely...17 idraulikus berendezés...17 Mûszaki adatok...19 A típustábla elhelyezése...19 A rendforgató rendeltetésszerû alkalmazása...19 Beállítások...19 Biztonságtechnikai utasítások...22 Kardántengely...23 Üzemanyagok...24 Traktor és függesztett gép kombinációja...26 Fontos információk az Ön biztonsága érdekében...26 CE-jel A gyártó által felhelyezett CE-jel külsô szemlélônek igazolja a gép konformitását a gépgyártási irányelvekkel és más idevágó EK irányelvekkel. EK-konformitási nyilatkozat (lásd melléklet) Az EK-konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a gép minden alapvetô biztonságtechnikai- és egészségügyi követelménynek megfelel. A figyelmeztetô táblák jelentése Soha ne nyúljunk a gép zúzásveszélyes részeibe, amíg ott az alkatrészek még mozoghatnak. Ne lépjünk a rendkezelô mozgási tartományába, amíg a meghajtómotor jár. Ne tartózkodjunk a munkagép lengési tartományában. 0600_-INALT_

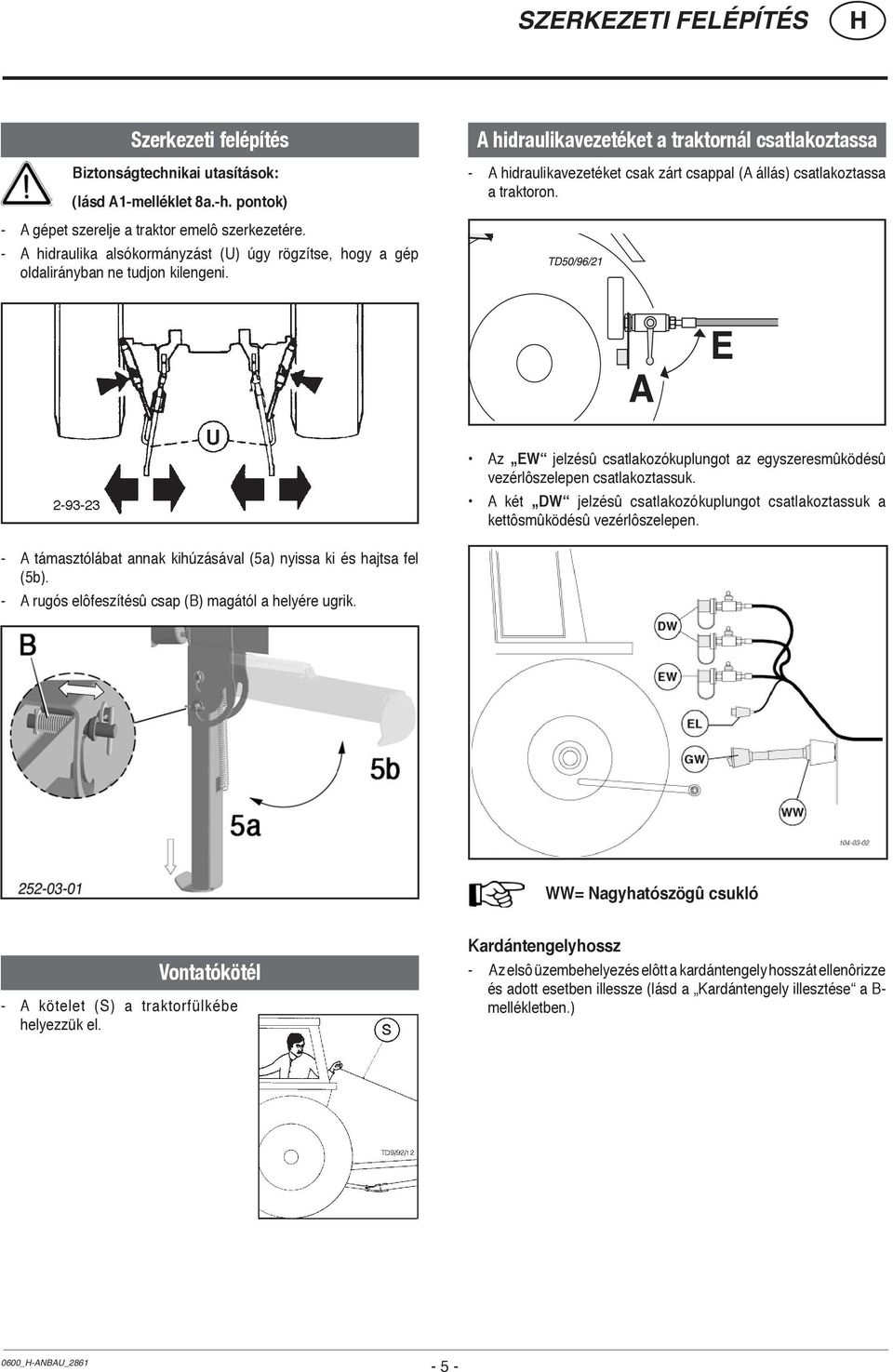

5 SZERKEZETI FELÉPÍTÉS Szerkezeti felépítés Biztonságtechnikai utasítások: (lásd A1-melléklet 8a.-h. pontok) A hidraulikavezetéket a traktornál csatlakoztassa - A hidraulikavezetéket csak zárt csappal (A állás) csatlakoztassa a traktoron. - A gépet szerelje a traktor emelô szerkezetére. - A hidraulika alsókormányzást (U) úgy rögzítse, hogy a gép oldalirányban ne tudjon kilengeni. Az EW jelzésû csatlakozókuplungot az egyszeresmûködésû vezérlôszelepen csatlakoztassuk. A két DW jelzésû csatlakozókuplungot csatlakoztassuk a kettôsmûködésû vezérlôszelepen. - A támasztólábat annak kihúzásával (5a) nyissa ki és hajtsa fel (5b). - A rugós elôfeszítésû csap (B) magától a helyére ugrik. WW= Nagyhatószögû csukló Vontatókötél - A kötelet (S) a traktorfülkébe helyezzük el. Kardántengelyhossz - Az elsô üzembehelyezés elôtt a kardántengely hosszát ellenôrizze és adott esetben illessze (lásd a Kardántengely illesztése a B- mellékletben.) 0600_-ANBAU_

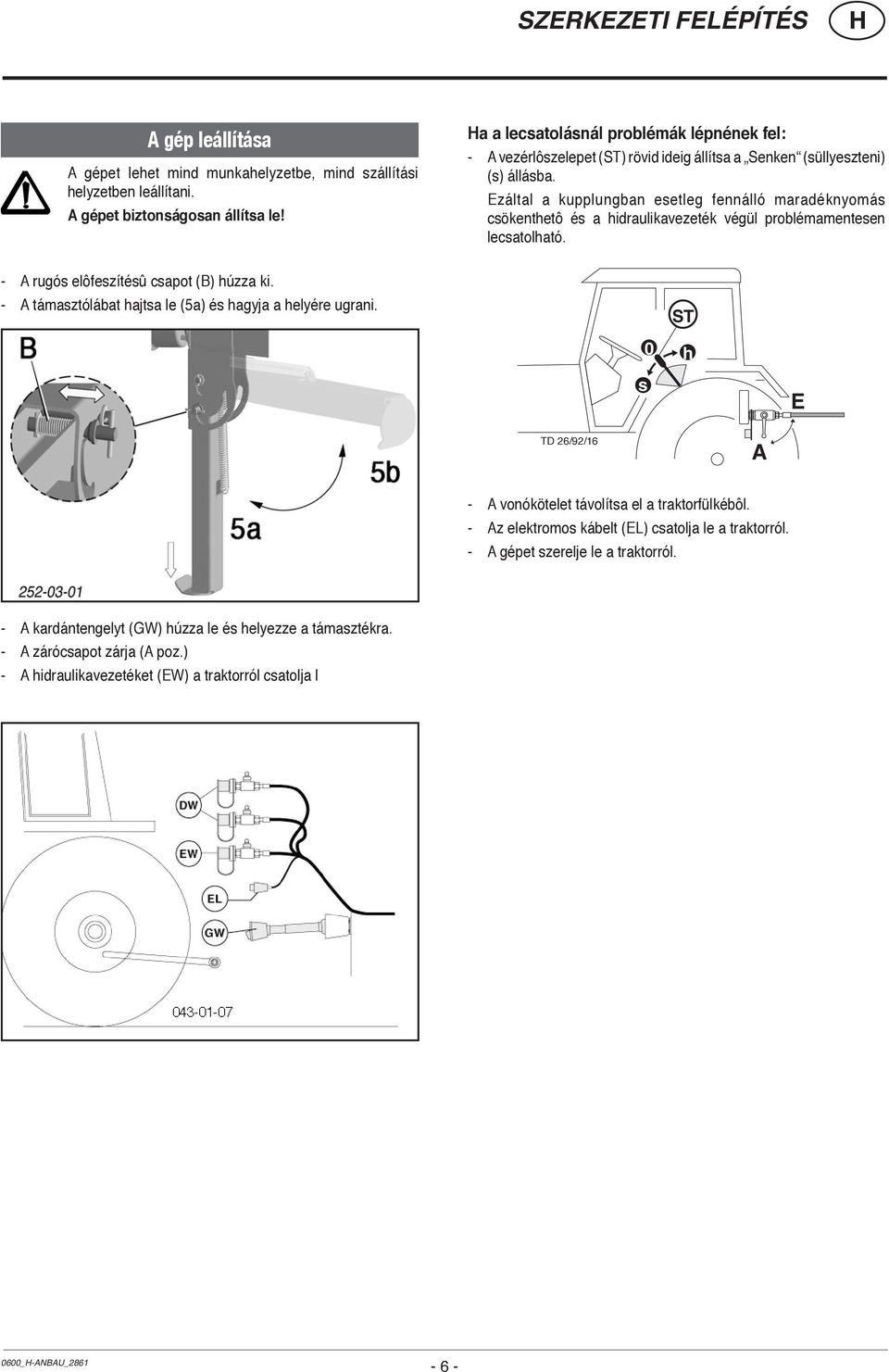

6 SZERKEZETI FELÉPÍTÉS A gép leállítása A gépet lehet mind munkahelyzetbe, mind szállítási helyzetben leállítani. A gépet biztonságosan állítsa le! a a lecsatolásnál problémák lépnének fel: - A vezérlôszelepet (ST) rövid ideig állítsa a Senken (süllyeszteni) (s) állásba. Ezáltal a kupplungban esetleg fennálló maradéknyomás csökenthetô és a hidraulikavezeték végül problémamentesen lecsatolható. - A rugós elôfeszítésû csapot (B) húzza ki. - A támasztólábat hajtsa le (5a) és hagyja a helyére ugrani. ST 0 h s E TD 26/92/16 A - A vonókötelet távolítsa el a traktorfülkébôl. - Az elektromos kábelt (EL) csatolja le a traktorról. - A gépet szerelje le a traktorról. - A kardántengelyt (GW) húzza le és helyezze a támasztékra. - A zárócsapot zárja (A poz.) - A hidraulikavezetéket (EW) a traktorról csatolja l 0600_-ANBAU_

7 SZÁLLÍTÁSI - ÉS MUNKAELYZET Biztonságtechnikai okokból kapcsolja le az erôleadó tengelyt ésvárja meg a rendkezelô elem leállását. A munkahelyzetbôl szállításihelyzetbe való átállítást és fordítvacsak sík, szilárd talajon végezze. 1. Zárócsap nyitva (E állás) ST Átállítás munkahelyzetbôl szállítási helyzetbe A E 5. Mindkét rendkezelôegységet egy kissé a talajtól emelje meg. Ehhez mûködtesse az egyszeresmûködésû vezérlôszelepet (ST). 6. ozza a rendkezelô egységet a legszorosabb üzemi állásba. Ezt a munkafolyamatot csak szükség esetén kell elvégezni pl. a gép teljes magasságának csökkentésére. Ehhez a kettõs mûködésû vezérlõegységet (ST) kell mûködtetni. TD 44/94/15 Figyelem! A munkahelyzetbôl szállításihelyzetbe való átállítást és fordítvacsak sík, szilárd talajon végezze. TD44/94/8 2. A fogak tartórúdját (1a) mindkét rendkezelôn vegye le. A fogak tartórúdjának leszerelését csak akkor végezze, ha feltétlenül szükséges, pl. a gép teljes magasságának csökkentésére. A fogak tartórúdját (1a) az alvázon lévô tartócsapra tûzze fel és az elôtétbiztosítóval biztosítsa. A1 A2 7. Mindkét rendkezelô egységet hajtsa fel szállítási helyzetbe (2). Ehhez az egyszeresmûködésû vezérlôszelepet (ST) mûködtesse. Figyelem! Ellenörizni kell, hogy a rögzitökampó a helyén van-e. Rendeltetésszerû rögzítéskor mindkét rögzítôfül (10a) vízszintes helyzetbe kerül a Bal és jobboldalon a terelôvasat (6) hajtsa befelé és sasszeggel (6a) biztosítsa. TD44/94/3 8. ajtsa hátra (T poz.) a védôcsövet (10). A védôcsô (10) szállítási helyzetben. 4. Bizonyosodjon meg arról, hogy a lengési tartomány szabad és senki nem tartózkodik a veszélyes zónában. 9. A zárócsapot zárja (A állás) 0600_-TRANSPORT_

8 SZÁLLÍTÁSI - ÉS MUNKAELYZET Közúton való közlekedés A gépet csak szállítási helyzetben (2) szállítsa! Figyelem! A következô munkalépéseket be kell tartani: A forgórészeket teljesen fel STkell hajtani (2). A zárócsapot zárja (A állás) A E TD44/94/8 Vegye figyelembe hazája törvényhozó szerveinek elôírásait. Közúton való közlekedés csak a Szállítási helyzet c. fejezetben leírtak szerint végezhetô. Védôfelszereléseknek jó állapotban kell lenniük. Lengô részegységeknek az indítás elôtt a helyes pozícióban kell lenniük és veszély okozó helyzetbe kerülés ellen biztosítani kell. A közlekedés megindítása elôtt a világítási funkciót ellenôrizze. Fontos információt ezen kezelési utasítás mellékletében talál. A rögzítés hidraulikusan történik, a rögzítôfülek (10) kiegészítô, biztonsági rögzítésként szolgálnak a 10 TD44/94/3 a ezt nem tartjuk be, akkor bizonyos körülmények között a munkagép szélessége meghaladhatja a 3m szállítási szélességet. < 3 m idraulikus kormányzás A hidraulikus alsókormányzást úgy kell rögzíteni, hogy a gép oldalirányba ne tudjon kilengeni _-TRANSPORT_

9 SZÁLLÍTÁSI - ÉS MUNKAELYZET Rendterelô kötény az elsô forgórészekhez Figyelem! Az elsô rendterelô kötény a forgórész felhajtásakor ütközhet a forgórésszel (13a) Segítség az ütközés elkerülésére: Mindkét rendkezelôegységet egy kissé a talajtól emelje meg. A forgórészeket hozza a legszélsô üzemi helyzetbe (A2). TD 44/94/15 A1 A2 Mindkét rendkezelô egységet hajtsa fel szállítási helyzetbe. 0600_-TRANSPORT_

10 MUNKAELYZET Munkahelyzet Ne tartózkodjon a munkagép lengési tartományában. 4. Mindkét rendkezelôegységet hajtsa munkahelyzetbe. A zárócsap nyitva (E). Az egyszeresmûködésû vezérlôszelepet (ST) állítsa rövid ideig emelés helyzetbe és egyi dejüleg húzza meg a kötelet (S). Ezzel oldja a rögzitôkampót ( 10 ). o Végül a vezérlôszelepet (ST) állítsa süllyesztés állásba és a rendkezelô elemeket süllyessze a talajig Åtállítás szállítási helyzetbôl munkahelyzetbe Az átállítást munkahelyzetbôl szállítási helyzetbe és viszont csak sík, szilárd talajon végezze. TD44/94/9 1. A zárócsap nyitva (E állás) ST A E TD44/94/8 2. Mindkét védôcsövet (10) fordítsa felfelé (A poz.) 5. Bal és jobboldalon a terelôvasakat (6) hajtsa kifelé és rögzítse sasszeggel (6a). 3. Bizonyosodjon meg arról, hogy a lengési tartomány szabad és senki ne legyen a veszélyes zónában. 0600_-ARBEITSSTELLUNG_

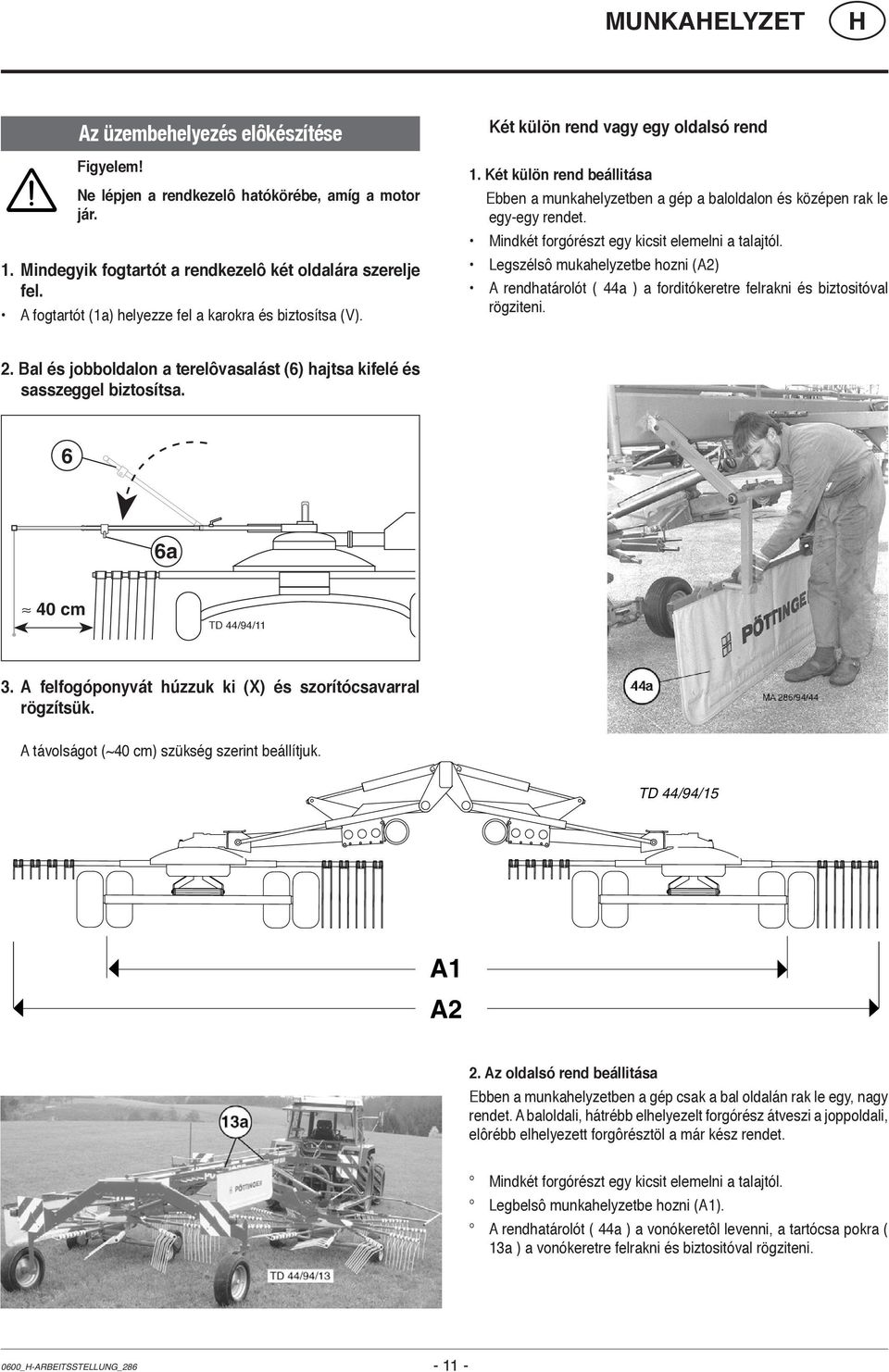

11 MUNKAELYZET Az üzembehelyezés elôkészítése Figyelem! Ne lépjen a rendkezelô hatókörébe, amíg a motor jár. 1. Mindegyik fogtartót a rendkezelô két oldalára szerelje fel. A fogtartót (1a) helyezze fel a karokra és biztosítsa (V). Két külön rend vagy egy oldalsó rend 1. Két külön rend beállitása Ebben a munkahelyzetben a gép a baloldalon és középen rak le egy-egy rendet. Mindkét forgórészt egy kicsit elemelni a talajtól. Legszélsô mukahelyzetbe hozni (A2) A rendhatárolót ( 44a ) a forditókeretre felrakni és biztositóval rögziteni. 2. Bal és jobboldalon a terelôvasalást (6) hajtsa kifelé és sasszeggel biztosítsa. 6 6a 40 cm TD 44/94/11 3. A felfogóponyvát húzzuk ki (X) és szorítócsavarral rögzítsük. A távolságot (~40 cm) szükség szerint beállítjuk. TD 44/94/15 A1 A2 2. Az oldalsó rend beállitása Ebben a munkahelyzetben a gép csak a bal oldalán rak le egy, nagy rendet. A baloldali, hátrébb elhelyezelt forgórész átveszi a joppoldali, elôrébb elhelyezett forgôrésztöl a már kész rendet. Mindkét forgórészt egy kicsit elemelni a talajtól. Legbelsô munkahelyzetbe hozni (A1). A rendhatárolót ( 44a ) a vonókeretôl levenni, a tartócsa pokra ( 13a ) a vonókeretre felrakni és biztositóval rögziteni. 0600_-ARBEITSSTELLUNG_

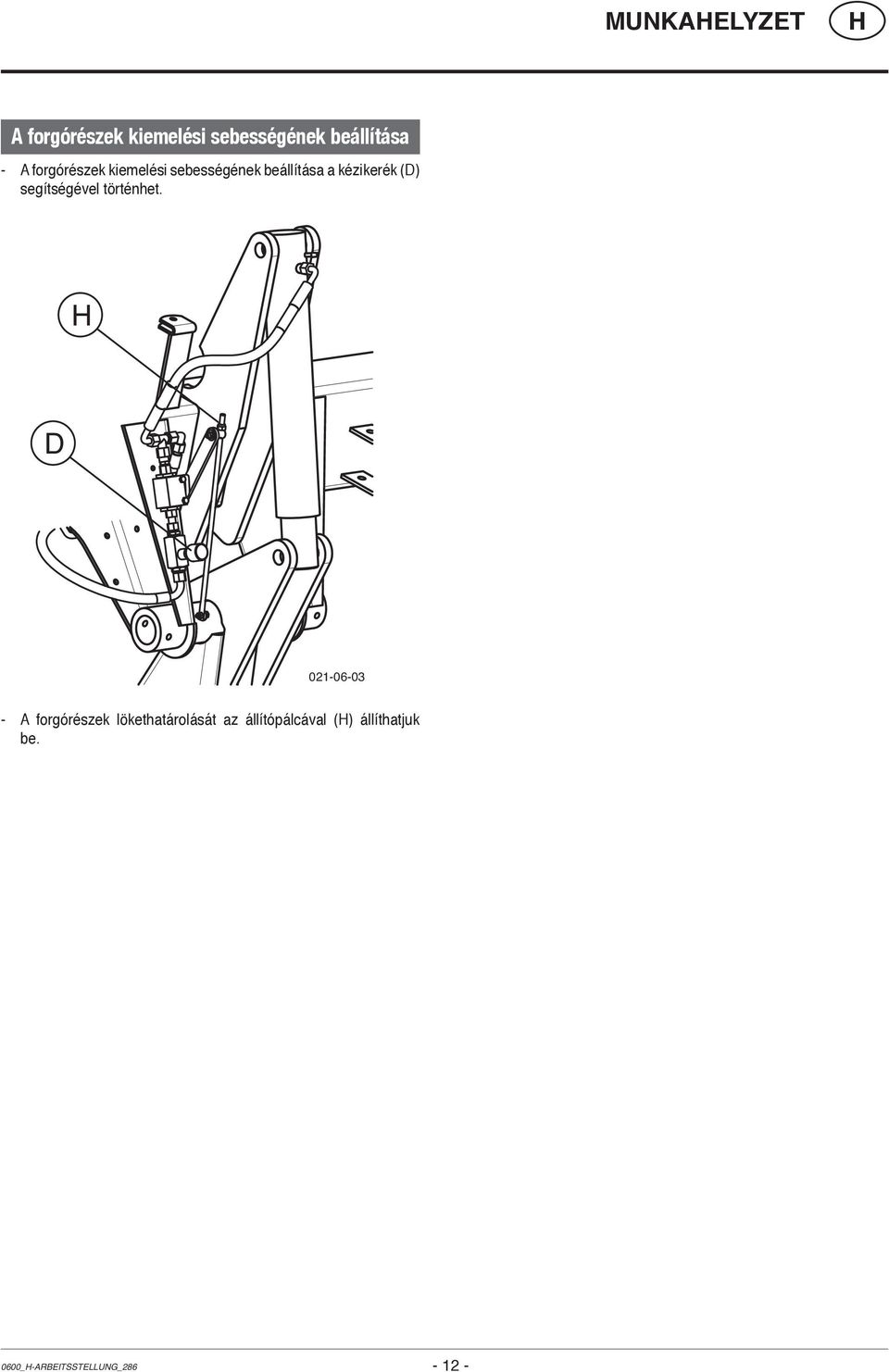

12 MUNKAELYZET A forgórészek kiemelési sebességének beállítása - A forgórészek kiemelési sebességének beállítása a kézikerék (D) segítségével történhet. D A forgórészek lökethatárolását az állítópálcával () állíthatjuk be. 0600_-ARBEITSSTELLUNG_

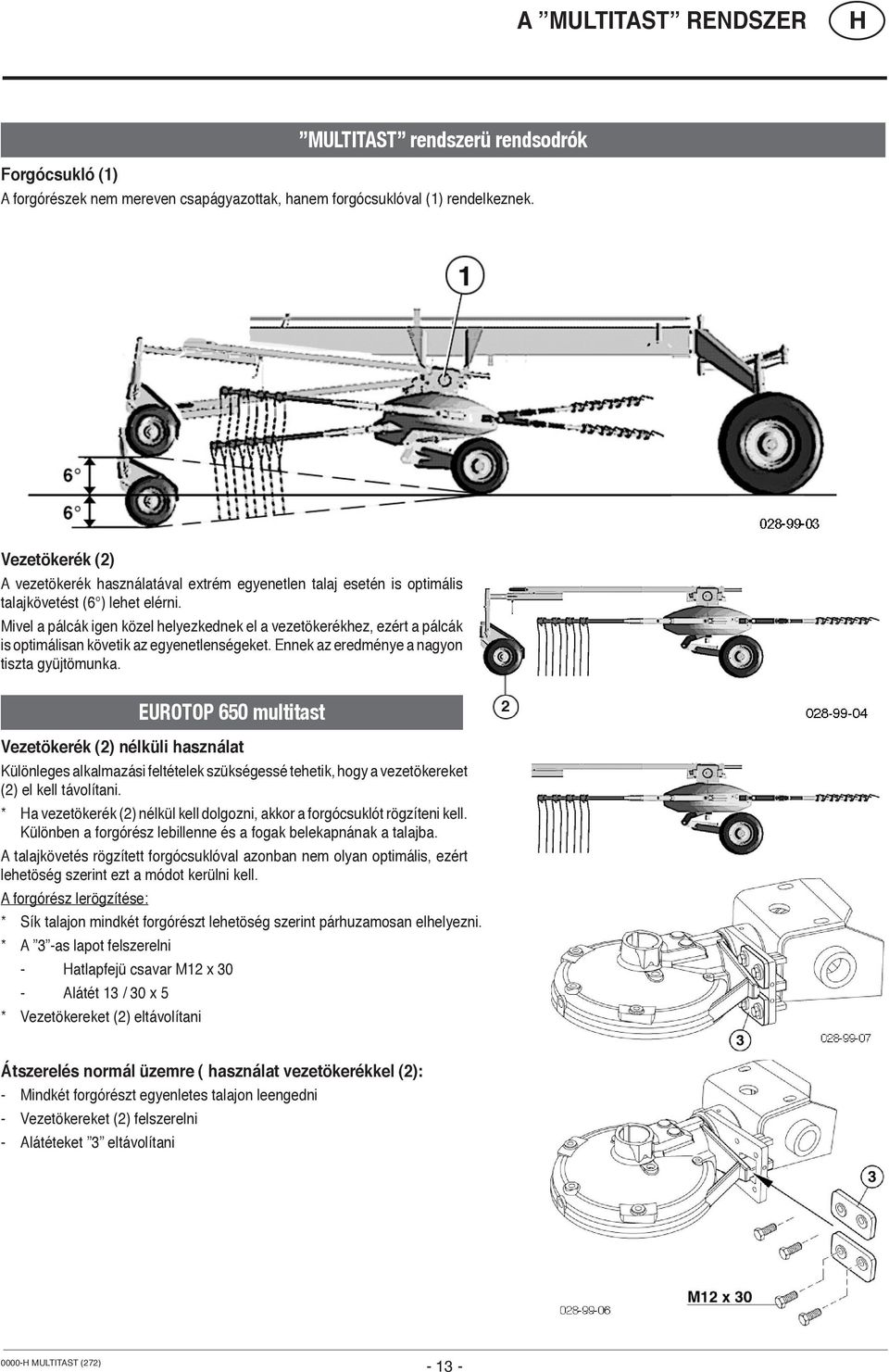

13 A MULTITAST RENDSZER Forgócsukló (1) MULTITAST rendszerü rendsodrók A forgórészek nem mereven csapágyazottak, hanem forgócsuklóval (1) rendelkeznek. Vezetökerék (2) A vezetökerék használatával extrém egyenetlen talaj esetén is optimális talajkövetést (6 ) lehet elérni. Mivel a pálcák igen közel helyezkednek el a vezetökerékhez, ezért a pálcák is optimálisan követik az egyenetlenségeket. Ennek az eredménye a nagyon tiszta gyüjtömunka. EUROTOP 650 multitast Vezetökerék (2) nélküli használat Különleges alkalmazási feltételek szükségessé tehetik, hogy a vezetökereket (2) el kell távolítani. * a vezetökerék (2) nélkül kell dolgozni, akkor a forgócsuklót rögzíteni kell. Különben a forgórész lebillenne és a fogak belekapnának a talajba. A talajkövetés rögzített forgócsuklóval azonban nem olyan optimális, ezért lehetöség szerint ezt a módot kerülni kell. A forgórész lerögzítése: * Sík talajon mindkét forgórészt lehetöség szerint párhuzamosan elhelyezni. * A 3 -as lapot felszerelni - atlapfejü csavar M12 x 30 - Alátét 13 / 30 x 5 * Vezetökereket (2) eltávolítani Átszerelés normál üzemre ( használat vezetökerékkel (2): - Mindkét forgórészt egyenletes talajon leengedni - Vezetökereket (2) felszerelni - Alátéteket 3 eltávolítani MULTITAST (272)

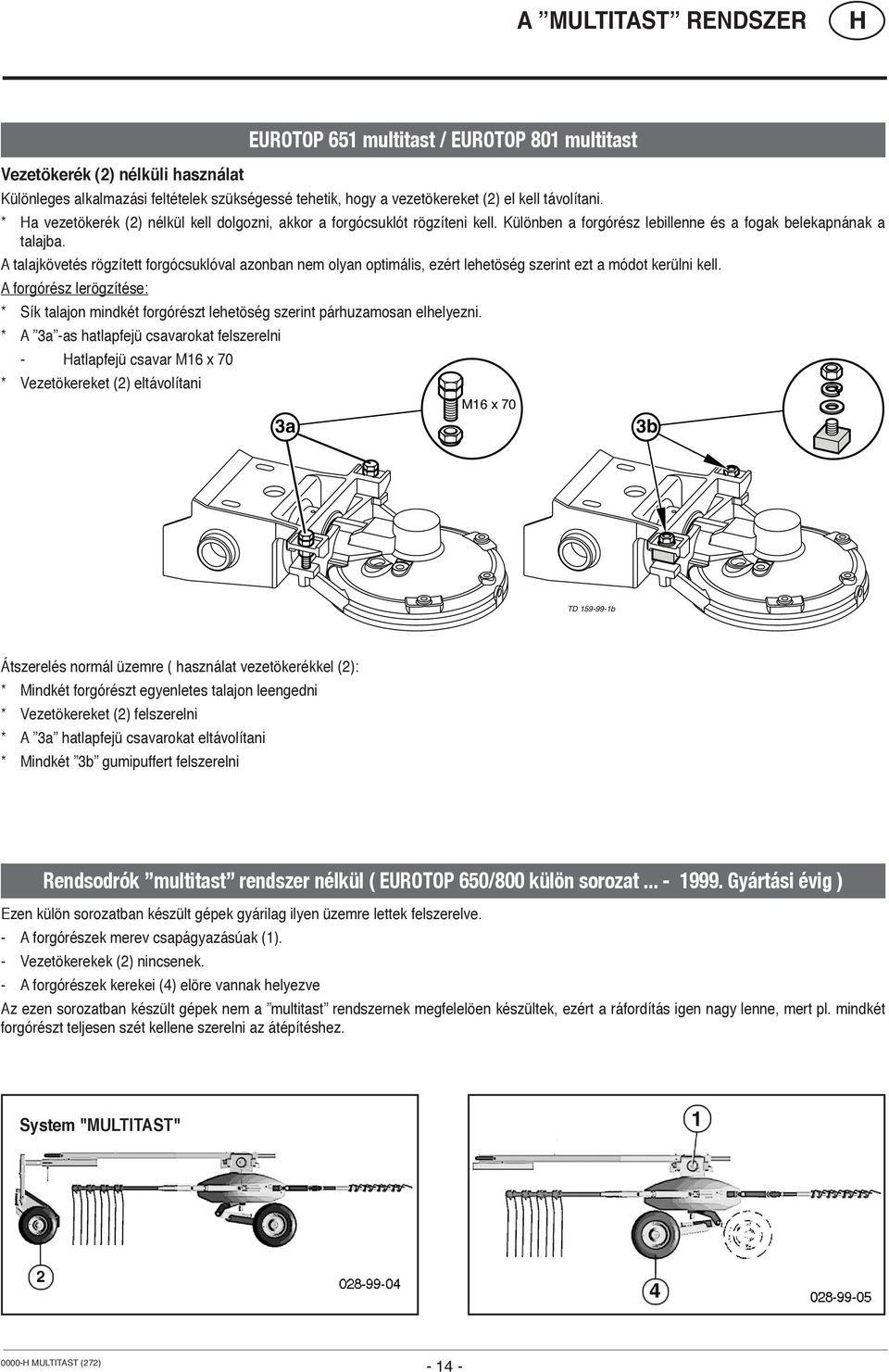

14 A MULTITAST RENDSZER Vezetökerék (2) nélküli használat EUROTOP 651 multitast / EUROTOP 801 multitast Különleges alkalmazási feltételek szükségessé tehetik, hogy a vezetökereket (2) el kell távolítani. * a vezetökerék (2) nélkül kell dolgozni, akkor a forgócsuklót rögzíteni kell. Különben a forgórész lebillenne és a fogak belekapnának a talajba. A talajkövetés rögzített forgócsuklóval azonban nem olyan optimális, ezért lehetöség szerint ezt a módot kerülni kell. A forgórész lerögzítése: * Sík talajon mindkét forgórészt lehetöség szerint párhuzamosan elhelyezni. * A 3a -as hatlapfejü csavarokat felszerelni - atlapfejü csavar M16 x 70 * Vezetökereket (2) eltávolítani 3a M16 x 70 3b TD b Átszerelés normál üzemre ( használat vezetökerékkel (2): * Mindkét forgórészt egyenletes talajon leengedni * Vezetökereket (2) felszerelni * A 3a hatlapfejü csavarokat eltávolítani * Mindkét 3b gumipuffert felszerelni Rendsodrók multitast rendszer nélkül ( EUROTOP 650/800 külön sorozat Gyártási évig ) Ezen külön sorozatban készült gépek gyárilag ilyen üzemre lettek felszerelve. - A forgórészek merev csapágyazásúak (1). - Vezetökerekek (2) nincsenek. - A forgórészek kerekei (4) elöre vannak helyezve Az ezen sorozatban készült gépek nem a multitast rendszernek megfelelöen készültek, ezért a ráfordítás igen nagy lenne, mert pl. mindkét forgórészt teljesen szét kellene szerelni az átépítéshez. System "MULTITAST" MULTITAST (272)

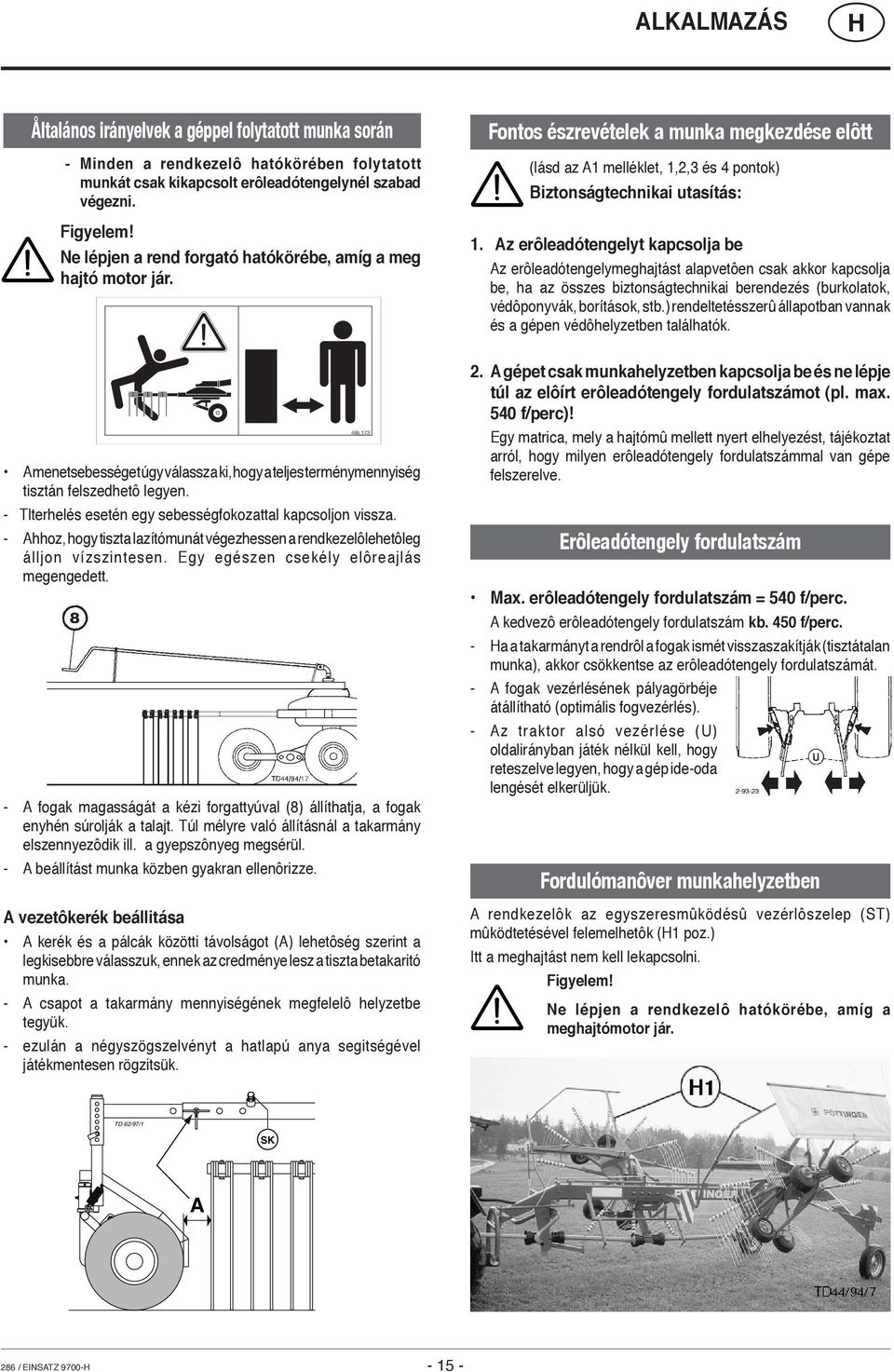

15 ALKALMAZÁS Åltalános irányelvek a géppel folytatott munka során - Minden a rendkezelô hatókörében folytatott munkát csak kikapcsolt erôleadótengelynél szabad végezni. Figyelem! Ne lépjen a rend forgató hatókörébe, amíg a meg hajtó motor jár. Fontos észrevételek a munka megkezdése elôtt (lásd az A1 melléklet, 1,2,3 és 4 pontok) Biztonságtechnikai utasítás: 1. Az erôleadótengelyt kapcsolja be Az erôleadótengelymeghajtást alapvetôen csak akkor kapcsolja be, ha az összes biztonságtechnikai berendezés (burkolatok, védôponyvák, borítások, stb.) rendeltetésszerû állapotban vannak és a gépen védôhelyzetben találhatók. A menetsebességet úgy válassza ki, hogy a teljes terménymennyiség tisztán felszedhetô legyen. - Tlterhelés esetén egy sebességfokozattal kapcsoljon vissza. - Ahhoz, hogy tiszta lazítómunát végezhessen a rendkezelôlehetôleg álljon vízszintesen. Egy egészen csekély elôreajlás megengedett. - A fogak magasságát a kézi forgattyúval (8) állíthatja, a fogak enyhén súrolják a talajt. Túl mélyre való állításnál a takarmány elszennyezôdik ill. a gyepszônyeg megsérül. - A beállítást munka közben gyakran ellenôrizze. A vezetôkerék beállitása A kerék és a pálcák közötti távolságot (A) lehetôség szerint a legkisebbre válasszuk, ennek az credménye lesz a tiszta betakaritó munka. - A csapot a takarmány mennyiségének megfelelô helyzetbe tegyük. - ezulán a négyszögszelvényt a hatlapú anya segitségével játékmentesen rögzitsük A gépet csak munkahelyzetben kapcsolja be és ne lépje túl az elôírt erôleadótengely fordulatszámot (pl. max. 540 f/perc)! Egy matrica, mely a hajtómû mellett nyert elhelyezést, tájékoztat arról, hogy milyen erôleadótengely fordulatszámmal van gépe felszerelve. Erôleadótengely fordulatszám Max. erôleadótengely fordulatszám = 540 f/perc. A kedvezô erôleadótengely fordulatszám kb. 450 f/perc. - a a takarmányt a rendrôl a fogak ismét visszaszakítják (tisztátalan munka), akkor csökkentse az erôleadótengely fordulatszámát. - A fogak vezérlésének pályagörbéje átállítható (optimális fogvezérlés). - Az traktor alsó vezérlése (U) oldalirányban játék nélkül kell, hogy reteszelve legyen, hogy a gép ide-oda lengését elkerüljük. Fordulómanôver munkahelyzetben A rendkezelôk az egyszeresmûködésû vezérlôszelep (ST) mûködtetésével felemelhetôk (1 poz.) Itt a meghajtást nem kell lekapcsolni. Figyelem! Ne lépjen a rendkezelô hatókörébe, amíg a meghajtómotor jár. TD 62/97/1 SK A 286 / EINSATZ

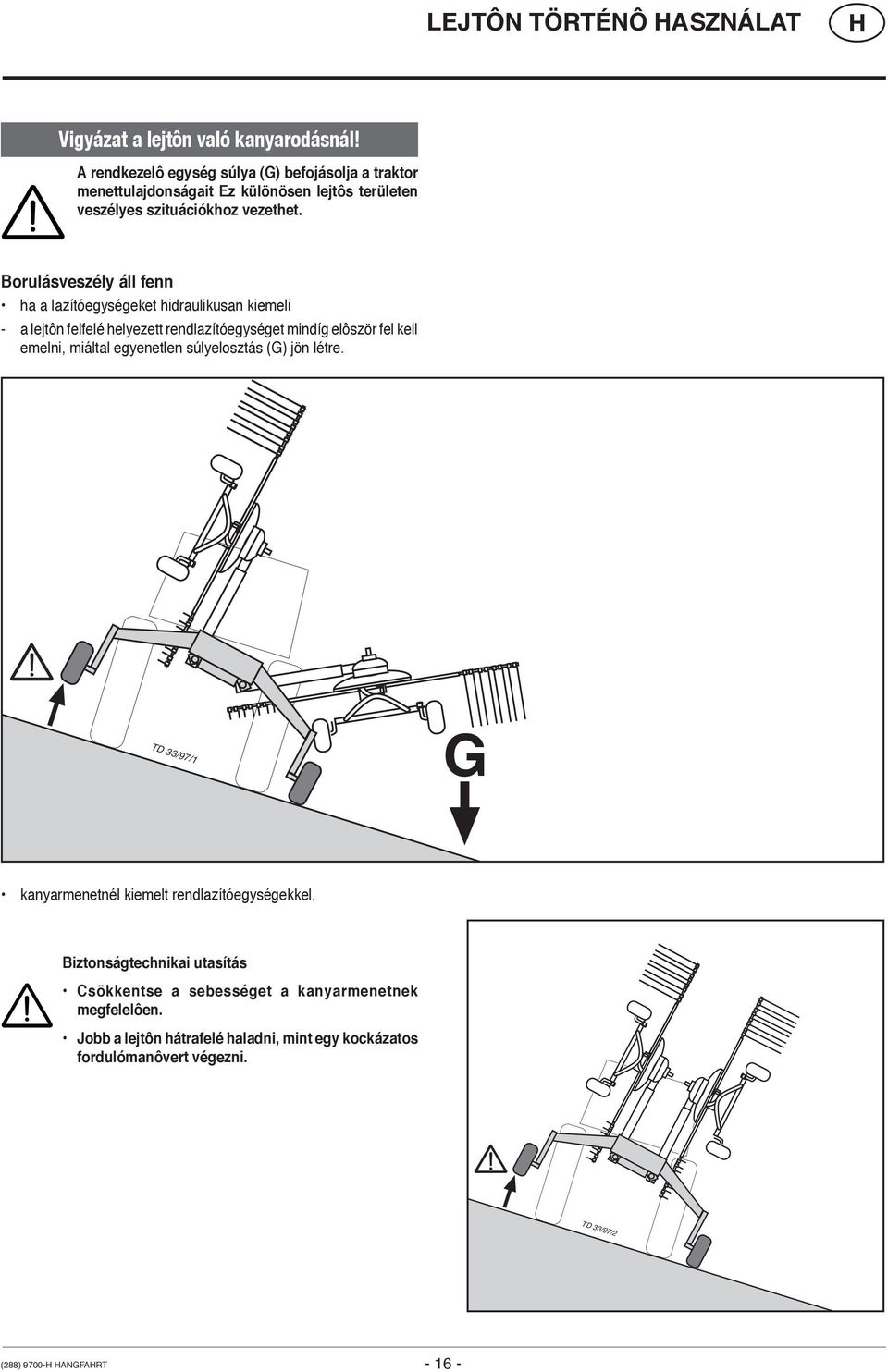

16 LEJTÔN TÖRTÉNÔ ASZNÁLAT Vigyázat a lejtôn való kanyarodásnál! A rendkezelô egység súlya (G) befojásolja a traktor menettulajdonságait Ez különösen lejtôs területen veszélyes szituációkhoz vezethet. Borulásveszély áll fenn ha a lazítóegységeket hidraulikusan kiemeli - a lejtôn felfelé helyezett rendlazítóegységet mindíg elôször fel kell emelni, miáltal egyenetlen súlyelosztás (G) jön létre. TD 33/97/1 G kanyarmenetnél kiemelt rendlazítóegységekkel. Biztonságtechnikai utasítás Csökkentse a sebességet a kanyarmenetnek megfelelôen. Jobb a lejtôn hátrafelé haladni, mint egy kockázatos fordulómanôvert végezni. TD 33/97/2 (288) ANGFART

17 KARBANTARTÁS ÉS GONDOZÁS Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. Általános karbantartási utasítások Annak érdekáben, hogy a gép hossszú üzemtartam után is jó állapotban legyen, kérjük vegyég figyelembe a következô utasításokat: - Az elsô üzemórák után húzzuk meg az összes csavart. Elsósorban a késcsavarkötést ellenôrizzük. - Vegyük figyelembe a szöghajtás és a fûkaszára vonatkozó utasításokat. Alkatrészek a. Ezekhez a gépekhez eredeti alkatrészeket és tartozékokat fejlesztettek ki. b. Külön felhívjuk a figyelmet, hogy a nem általunk leszállított eredeti alkatrészeket és tartozékokat mi nem ellenôriztük és nem is hagytuk jóvá. c. Ilyen termékek beépítése és/vagy felhasználása hátrányosan módosíthatja vagy befolyásolhatja az Ön gépéhez megadott szerkezeti tulajdonságokat. d. A gyártó szavatossága nem érvényes olyan károkra, amelyek nem eredeti alkatrészek és tartozékok felhasználásából származnak. Szabadban történô tárolás Szabadban történô hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés FETT - A téliesítés elôtt a gépet alaposan tisztítsuk meg. - Állítsuk idôjárástól védett helyre. - A futómûolajat cseréljük ki ill. helyettesítsük. - A csupasz alkatrészeket rozsdától vedjük. - A kenésterv alapján minden kenôhelyet kenjünk le. Kardántengely - lásd melléklet Karbantartáskor kérjük vegye figyelembe! Alapvetôen ennek a kezelési útmutatónak az utasításai érvényesek. a ebben nincsenek speciális utasítások, akkor a kardántengely gyártójának kezelési uatsításában szereplô utasítások érvényesek. idraulikus berendezés Vigyázat! Sérülés- és fertôzés veszélye! Magas nyomás alatt kilépô folyadékok áthatolhatnak a bôrön. Ezért azonnal forduljunk orvoskoz! Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. A gép alatti munkákat ne kezdjük meg anélkül, hogy a biztonságos kitámasztást ne végeztük volna el. Az elsô üzemórák után húzzuk meg az összes csavart. Javítási utasítások Kérjük vegyék figyelembe az R. mellékletben megadott javítási utasításokat A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus aldatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztísztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbájaratot. - Nagy nyomással v é g z e t t t i s z t í t á s következt é b e n l a k k s é r ü - l é s e k keletkezhetnek. Az elsô 10 üzemóra utan és utána minden 50. üzemóra után - ellenôrizzük a hidraulikus aggregátot és a csôvezetékek tömítettségét és adott esetben húzzuk meg a csavarokat újból. Minden üzembevétel elött - Ellenôrizzük a hidraulika tömlôit kopásra. Az elkopott vagy megsérült hidraulikus tömlôket azonnal cseréljük ki. A cserevezetékeknek is meg kell felelniük a gyártó követelményeinek. A csôvezetékek természetes öregedésnek vannak kitéve, ezért az 5-6 éves felhasználási idejüket nem szabad meghaladni. 0400_-Allgemeine-Wartung_BA

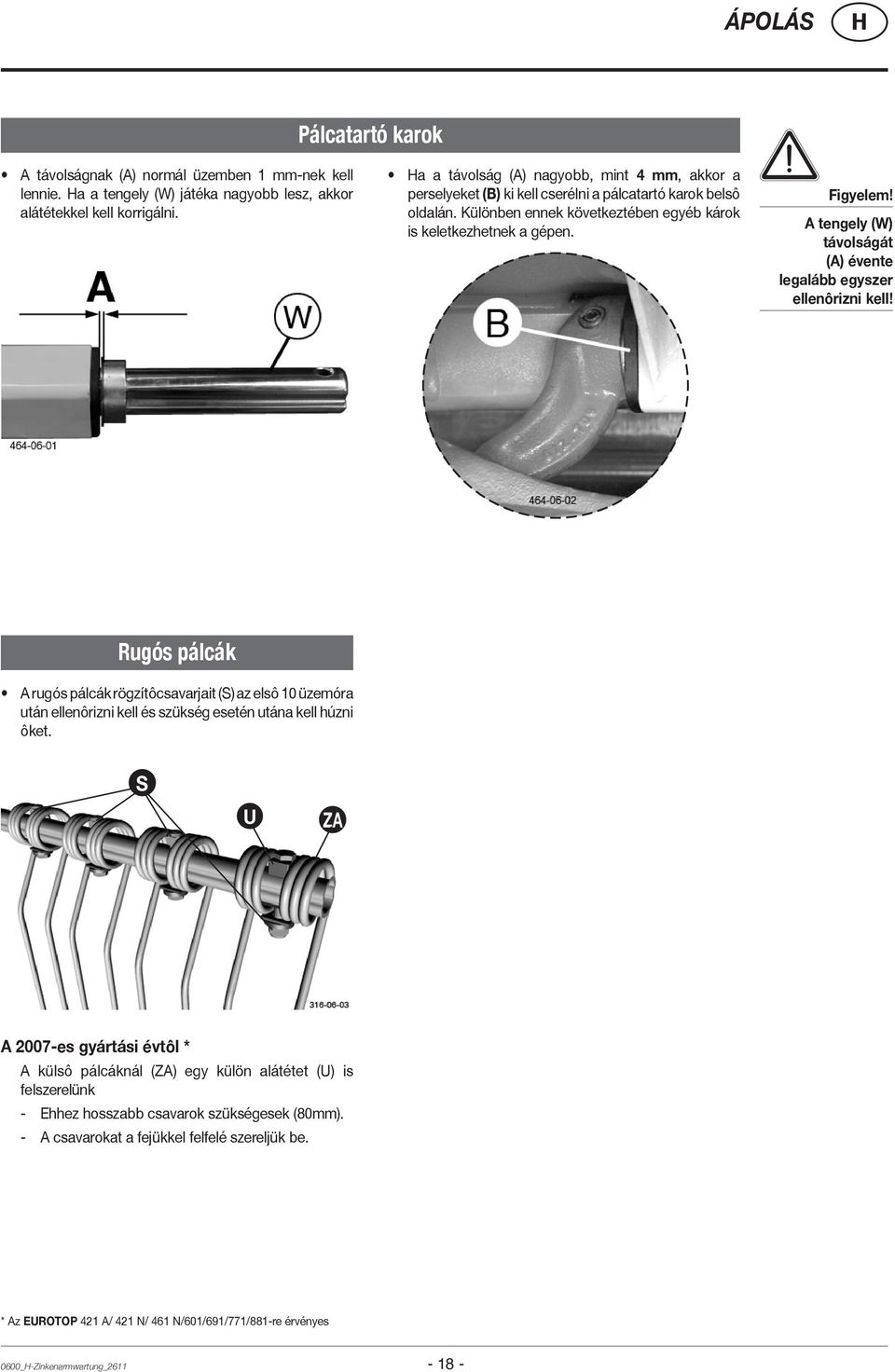

18 ÁPOLÁS Pálcatartó karok A távolságnak (A) normál üzemben 1 mm-nek kell lennie. a a tengely (W) játéka nagyobb lesz, akkor alátétekkel kell korrigálni. a a távolság (A) nagyobb, mint 4 mm, akkor a perselyeket (B) ki kell cserélni a pálcatartó karok belsô oldalán. Különben ennek következtében egyéb károk is keletkezhetnek a gépen. Figyelem! A tengely (W) távolságát (A) évente legalább egyszer ellenôrizni kell! Rugós pálcák A rugós pálcák rögzítôcsavarjait (S) az elsô 10 üzemóra után ellenôrizni kell és szükség esetén utána kell húzni ôket. S U ZA A 2007-es gyártási évtôl * A külsô pálcáknál (ZA) egy külön alátétet (U) is felszerelünk - Ehhez hosszabb csavarok szükségesek (80mm). - A csavarokat a fejükkel felfelé szereljük be. * Az EUROTOP 421 A/ 421 N/ 461 N/601/691/771/881-re érvényes 0600_-Zinkenarmwartung_

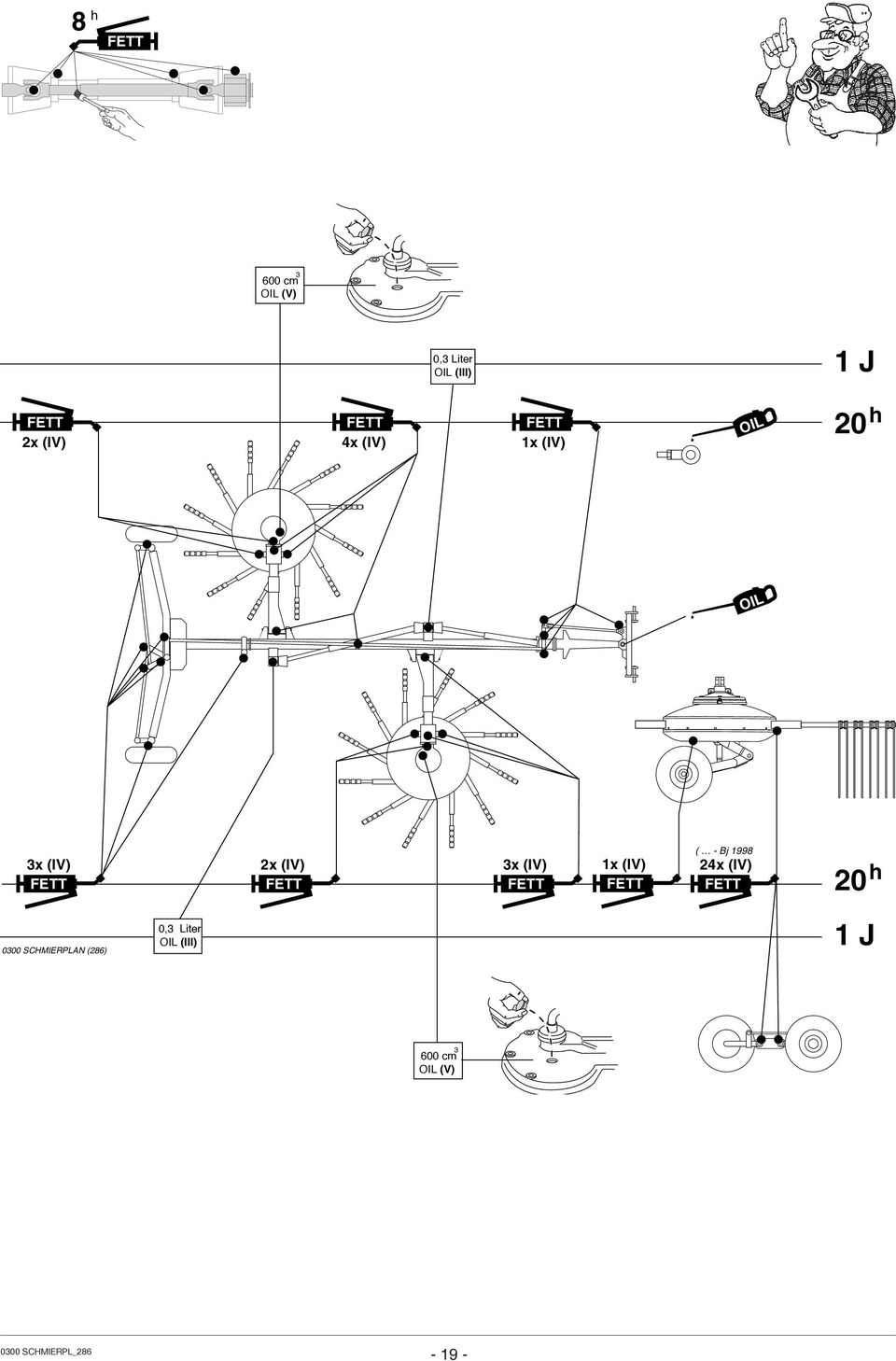

19 8 h FETT cm OIL (V) 0,3 Liter OIL (III) 1 J FETT 2x (IV) FETT 4x (IV) FETT 1x (IV) OIL 20 h OIL 3x (IV) FETT 2x (IV) FETT 3x (IV) FETT 1x (IV) FETT ( - Bj x (IV) FETT 20 h 0300 SCMIERPLAN (286) 0,3 Liter OIL (III) 1 J cm OIL (V) 0300 SCMIERPL_

20 MÛSZAKI ADATOK Mûszaki adatok TOP 851 Type SK 2861 Rendrakóelemek darabszáma 2 A fogtartókarok száma rendforgató elemenként 12 A karonkénti pálcák száma 4 Forgórész átmérő 3,68 m Felszerelés Alsó vezetőkar Kat II Munkaszélesség 7,8-8,5 m Gyűjtésszélesség (egy rend esetén) 6,6 m Szállítási szélesség-felhajtva 2,9 m A gép hossza 8,4 m Szállítási szélesség 2,9 m Szállítási magasság forgatóelemek felhajtva min. / max. 3,65 m / 4,45 m Szükséges meghajtási teljesítmény 35 kw-tól (48 LE) Súly kardántengellyel 2200 kg Erőleadótengelyfordulatszám max. 540 f/perc Kardántengely WWE /8" Túlterhelésbiztosítás csillagracsnival 750 Nm Abroncsozás a forgatókon 16x6,5-8 6 Ply rating 1,2 bar Abroncsozás az alvázon 10,0/ Ply rating 2,5 bar Megengedett max. sebesség 30 km/ó Tartós hangnyomásszint 81 db(a) A rendforgató rendeltetésszerû alkalmazása A EUROTOP 851 multitast rendforgató kizárólag szokásos mezőgazdasági munkák végzésére készült. Zöld-, nyerstakarmány, fonnyasztott takarmány és szalma rendrerakására. Minden ettől eltérő használat nem rendeltetésszerûnek számít. Az ebből eredő károkért a gyártó nem szavatol; a kockázatot itt egyedül a használó viseli. A rendeltetésszerû alkalmazás körébe tartozik a gyártó által előírt ápolási- és karbantartási előírások betartása is. 62 Beállítások 66 Az adatok nem kötelezőek Szükséges csatlakozások 1 kettősműködésű hidraulikacsatlakozás Üzemi nyomás min.: 140 bar Üzemi nyomás max.: 180 bar 1 egyszeres működésű hidraulikacsatlakozás Üzemi nyomás min.: 140 bar Üzemi nyomás max.: 180 bar 7-pólusú csatlakozó a világítóberendezésekre (12 Volt) TD 11/00/7 A típustábla elhelyezése A. Pöttinger Maschinenfabrik Ges. m. b.. A-4710 Grieskirchen Oberösterreich Modell Type Ges.Gew Masch.Nr. A gyártási szám (Masch.-Nr.) a mellékelten bemutatott típustáblán és az alvázon van beütve. Garanciális esetek és kérdések feldolgozása a gyártási szám megadása nélkül nem lehetséges. Kérjük vezesse fel a gép átvétele után a gép gyártási számát a kezelési utasítás címlapjára. 0400_-TECDATEN_
