Kezelési Utasítás + ÙTMUTATÁSOK TERMÉKÁTADÁSHOZ oldal
|
|
- Mariska Szőke
- 9 évvel ezelőtt
- Látták:
Átírás
1 Kezelési Utasítás + ÙTMUTATÁSOK TERMÉKÁTADÁSOZ oldal Nr U.80G.0 SERVO 55 SERVO 55 S SERVO 55 PLUS SERVO 55 NOVA SERVO 55 NOVA PLUS Váltva forgató eke Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

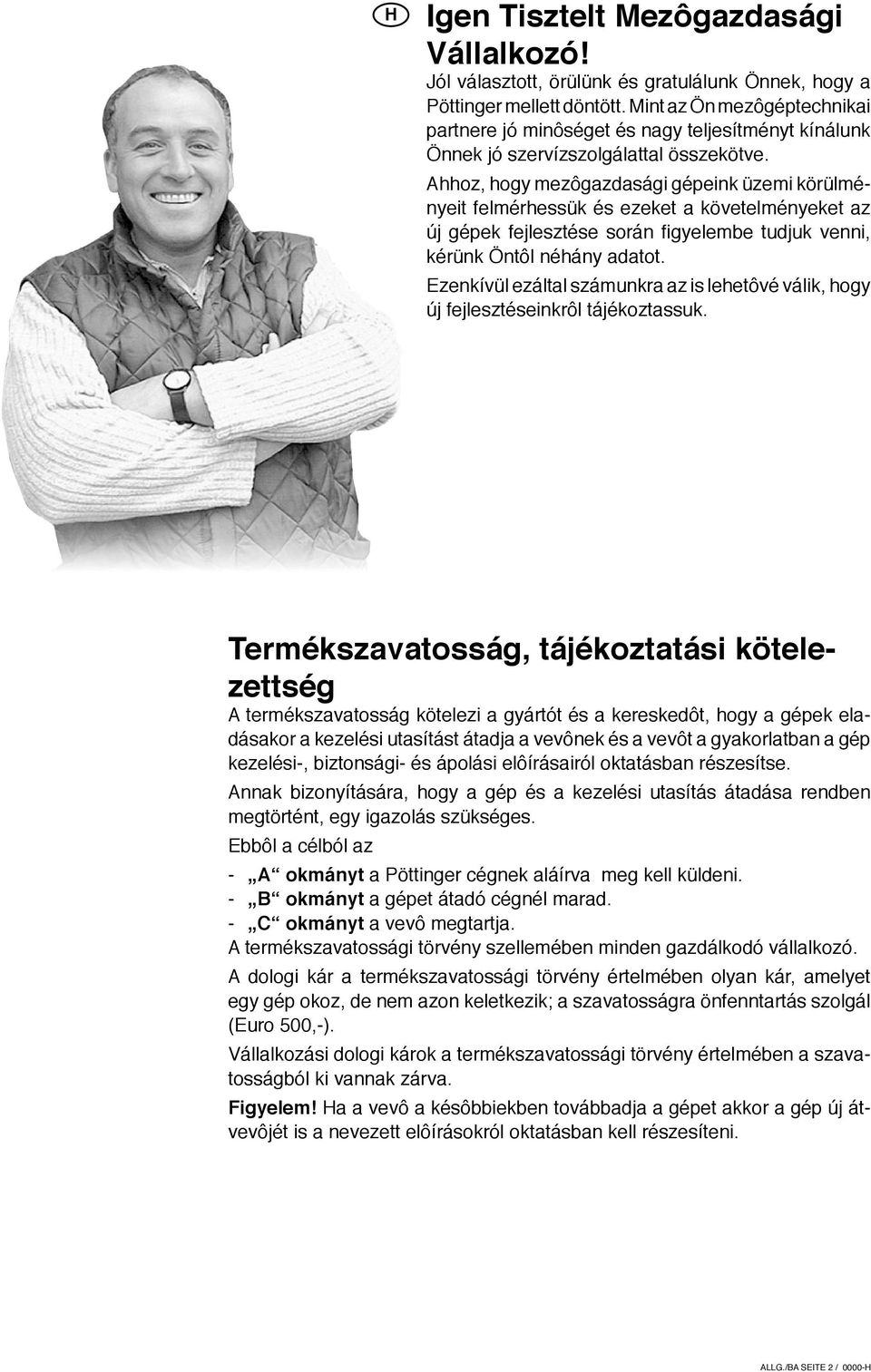

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

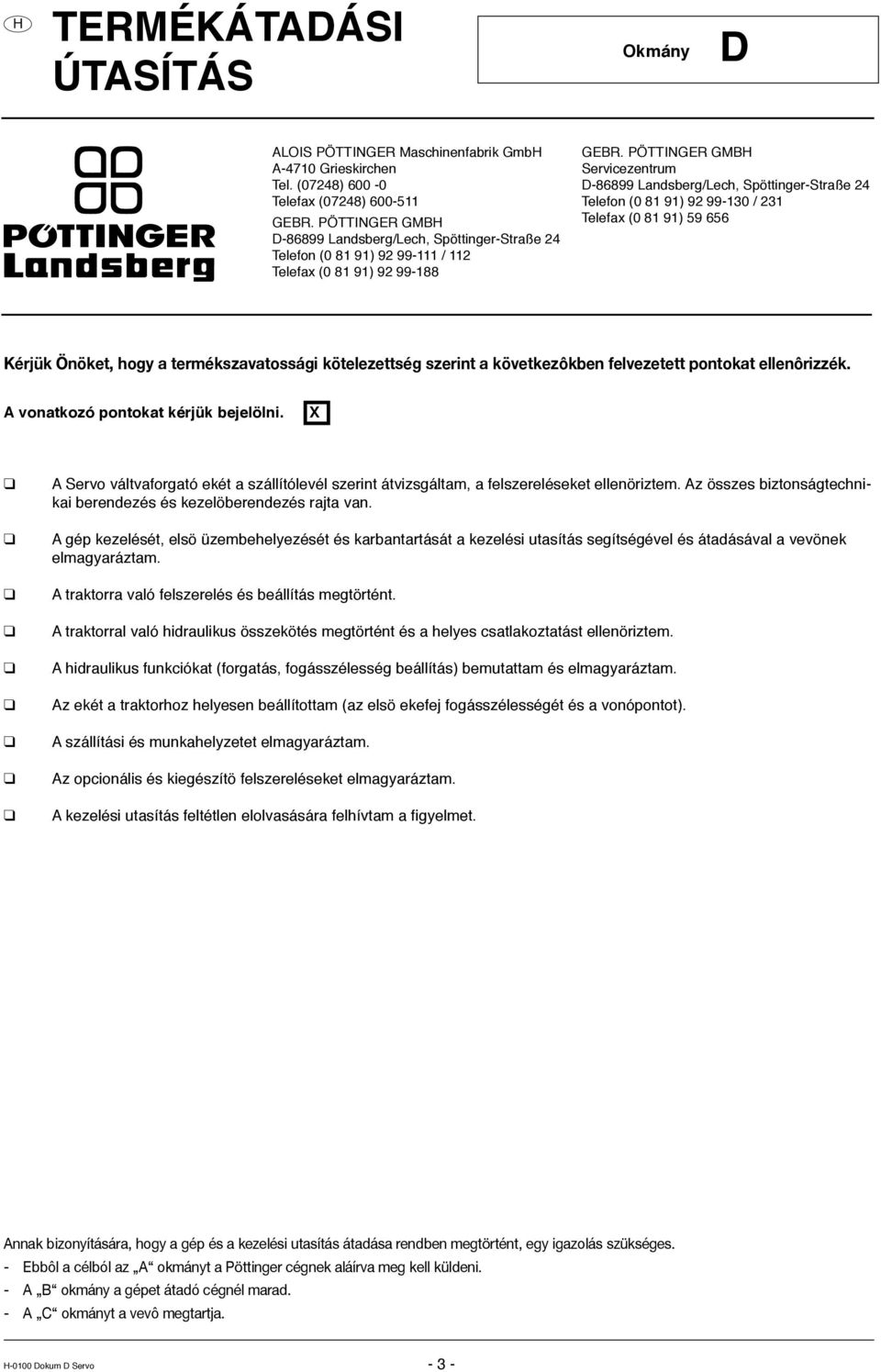

3 TERMÉKÁTADÁSI ÚTASÍTÁS Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A Servo váltvaforgató ekét a szállítólevél szerint átvizsgáltam, a felszereléseket ellenöriztem. Az összes biztonságtechnikai berendezés és kezelöberendezés rajta van. A gép kezelését, elsö üzembehelyezését és karbantartását a kezelési utasítás segítségével és átadásával a vevönek elmagyaráztam. A traktorra való felszerelés és beállítás megtörtént. A traktorral való hidraulikus összekötés megtörtént és a helyes csatlakoztatást ellenöriztem. A hidraulikus funkciókat (forgatás, fogásszélesség beállítás) bemutattam és elmagyaráztam. Az ekét a traktorhoz helyesen beállítottam (az elsö ekefej fogásszélességét és a vonópontot). A szállítási és munkahelyzetet elmagyaráztam. Az opcionális és kiegészítö felszereléseket elmagyaráztam. A kezelési utasítás feltétlen elolvasására felhívtam a figyelmet. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Servo - 3 -

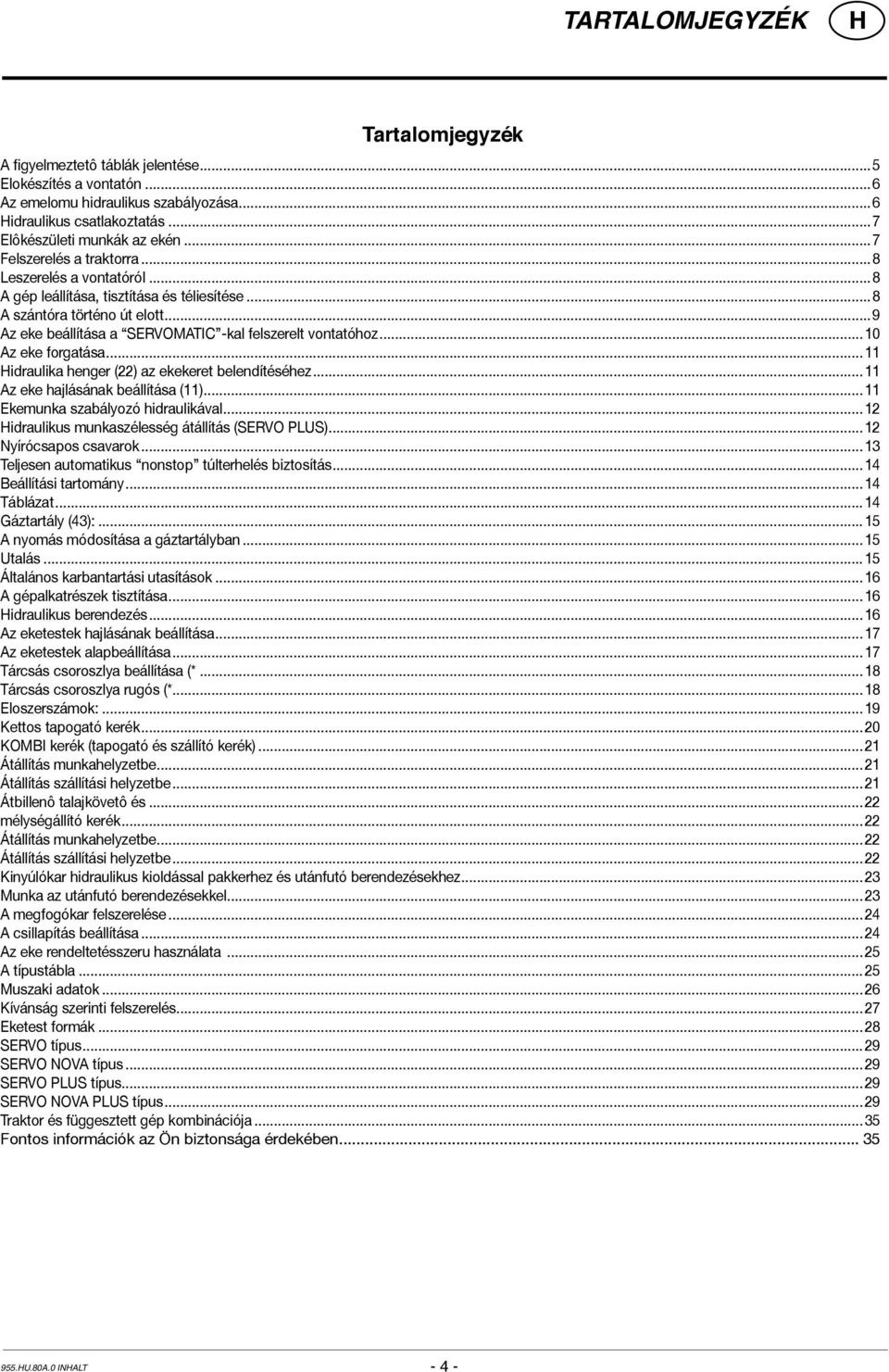

4 TARTALOMJEGYZÉK Tartalomjegyzék A figyelmeztetô táblák jelentése...5 Elokészítés a vontatón...6 Az emelomu hidraulikus szabályozása...6 idraulikus csatlakoztatás...7 Elôkészületi munkák az ekén...7 Felszerelés a traktorra...8 Leszerelés a vontatóról...8 A gép leállítása, tisztítása és téliesítése...8 A szántóra történo út elott...9 Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz...10 Az eke forgatása...11 idraulika henger (22) az ekekeret belendítéséhez...11 Az eke hajlásának beállítása (11)...11 Ekemunka szabályozó hidraulikával...12 idraulikus munkaszélesség átállítás (SERVO PLUS)...12 Nyírócsapos csavarok...13 Teljesen automatikus nonstop túlterhelés biztosítás...14 Beállítási tartomány...14 Táblázat...14 Gáztartály (43):...15 A nyomás módosítása a gáztartályban...15 Utalás...15 Általános karbantartási utasítások...16 A gépalkatrészek tisztítása...16 idraulikus berendezés...16 Az eketestek hajlásának beállítása...17 Az eketestek alapbeállítása...17 Tárcsás csoroszlya beállítása (*...18 Tárcsás csoroszlya rugós (*...18 Eloszerszámok:...19 Kettos tapogató kerék...20 KOMBI kerék (tapogató és szállító kerék)...21 Átállítás munkahelyzetbe...21 Átállítás szállítási helyzetbe...21 Átbillenô talajkövetô és...22 mélységállító kerék...22 Átállítás munkahelyzetbe...22 Átállítás szállítási helyzetbe...22 Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez...23 Munka az utánfutó berendezésekkel...23 A megfogókar felszerelése...24 A csillapítás beállítása...24 Az eke rendeltetésszeru használata...25 A típustábla...25 Muszaki adatok...26 Kívánság szerinti felszerelés...27 Eketest formák...28 SERVO típus...29 SERVO NOVA típus...29 SERVO PLUS típus...29 SERVO NOVA PLUS típus...29 Traktor és függesztett gép kombinációja...35 Fontos információk az Ön biztonsága érdekében U.80A.0 INALT - 4 -
5 Tartalomjegyzék CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. A figyelmeztetô táblák jelentése Ne tartózkodjunk a munkagép lengési tartományában. Soha ne nyúljunk a gép z ú z á s v e s z é l y e s r é s z e i b e, amíg ott az alkatrészek még mozoghatnak AZB_
6 CSATLAKOZTATÁS A VONTATÓOZ Elokészítés a vontatón Általános megjegyzések Kérjük figyeljenek a használt vontató gép teljesítményének határára. Kerekek - A vontató hátsó kerekeinek levegonyomása szántás közben 0,8 bar legyen. - Nehéz környezeti viszonyok esetén kiegészíto keréksúlyok elonyt jelenthetnek. Lásd továbbá a vontató gyártójának használati utasításait. Ballasztsúlyok A vontató elejét megfelelo ballasztsúllyal kell ellátni, annak érdekében, hogy biztosítsuk a gép kormányozhatóságát és fékezhetoképességét Az emelômû - Az emelô támaszoknak (4) a jobb és a bal oldalon egyforma hosszúnak kell lenniük. A beállítás a beállító berendezéssel történik (3). - Amennyiben az emelô támaszok (4) az alsó vezetoknél különbözo helyzetekben rögzíthetôk, úgy a hátsó helyzetet () kell választani. Ezáltal a vontató hidraulikus berendezése nincs túlságosan igénybe véve. - A felsô vezetôt (1) a vontató gyártójának utasításai szerint kell rögzíteni (2). Beállítás szállítás esetén - Az alsó vezetoket a támaszokkal (5) úgy kell rögzíteni, hogy a csatlakoztatott eszköz szállítás közben ne tudjon kilengeni. - A hidraulika kezelési emelokarját el kell reteszelni, annak érdekében, hogy ilyenkor a leengedés ne legyen lehetséges. - Közúton történo szállítás nem történhet ON-LAND állásban. Beállítás szántás esetén - A támaszokat (5) úgy állítsuk be, hogy minél nagyobb kilengo tartomány legyen oldalra. Az emelomu hidraulikus szabályozása elyzet szabályozás: A gép fel- és leszereléséhez és szállításokhoz. A helyzetszabályozás az emelomu hidraulika normál beállítása. A függesztett gép a vezérlomun (ST) beállított magasságban marad ( = helyzet). úzóellenállás szabályozása, vegyes szabályozás: A szántás az egyik üzemeltetési móddal történi. A pontos leírást lásd az asználat c. fejezetben. (955) ANBAU

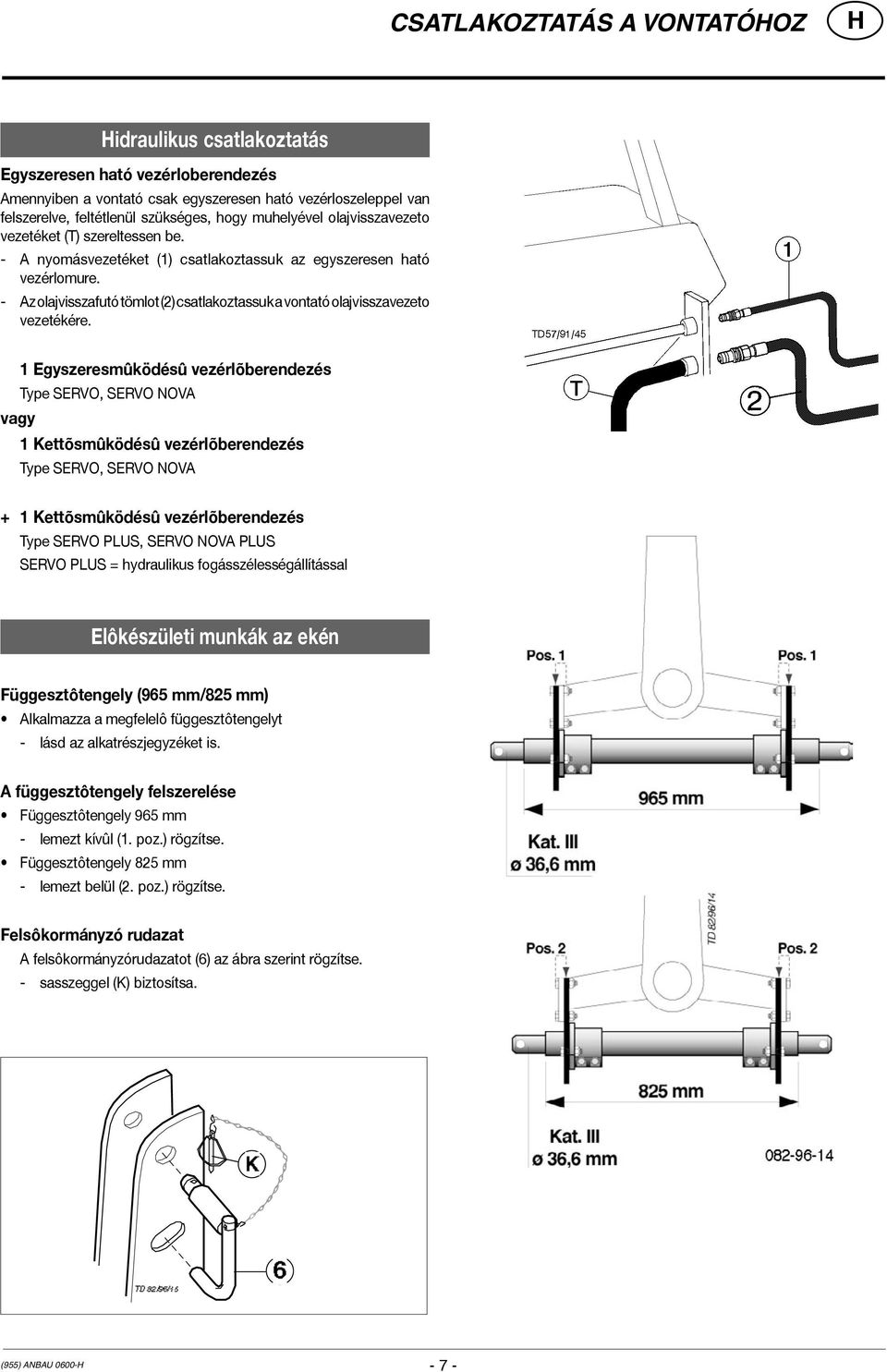

7 CSATLAKOZTATÁS A VONTATÓOZ idraulikus csatlakoztatás Egyszeresen ható vezérloberendezés Amennyiben a vontató csak egyszeresen ható vezérloszeleppel van felszerelve, feltétlenül szükséges, hogy muhelyével olajvisszavezeto vezetéket (T) szereltessen be. - A nyomásvezetéket (1) csatlakoztassuk az egyszeresen ható vezérlomure. - Az olajvisszafutó tömlot (2) csatlakoztassuk a vontató olajvisszavezeto vezetékére. 1 Egyszeresmûködésû vezérlõberendezés Type SERVO, SERVO NOVA vagy 1 Kettõsmûködésû vezérlõberendezés Type SERVO, SERVO NOVA + 1 Kettõsmûködésû vezérlõberendezés Type SERVO PLUS, SERVO NOVA PLUS SERVO PLUS = hydraulikus fogásszélességállítással Elôkészületi munkák az ekén Függesztôtengely (965 mm/825 mm) Alkalmazza a megfelelô függesztôtengelyt - lásd az alkatrészjegyzéket is. A függesztôtengely felszerelése Függesztôtengely 965 mm - lemezt kívûl (1. poz.) rögzítse. Függesztôtengely 825 mm - lemezt belül (2. poz.) rögzítse. Felsôkormányzó rudazat A felsôkormányzórudazatot (6) az ábra szerint rögzítse. - sasszeggel (K) biztosítsa. (955) ANBAU

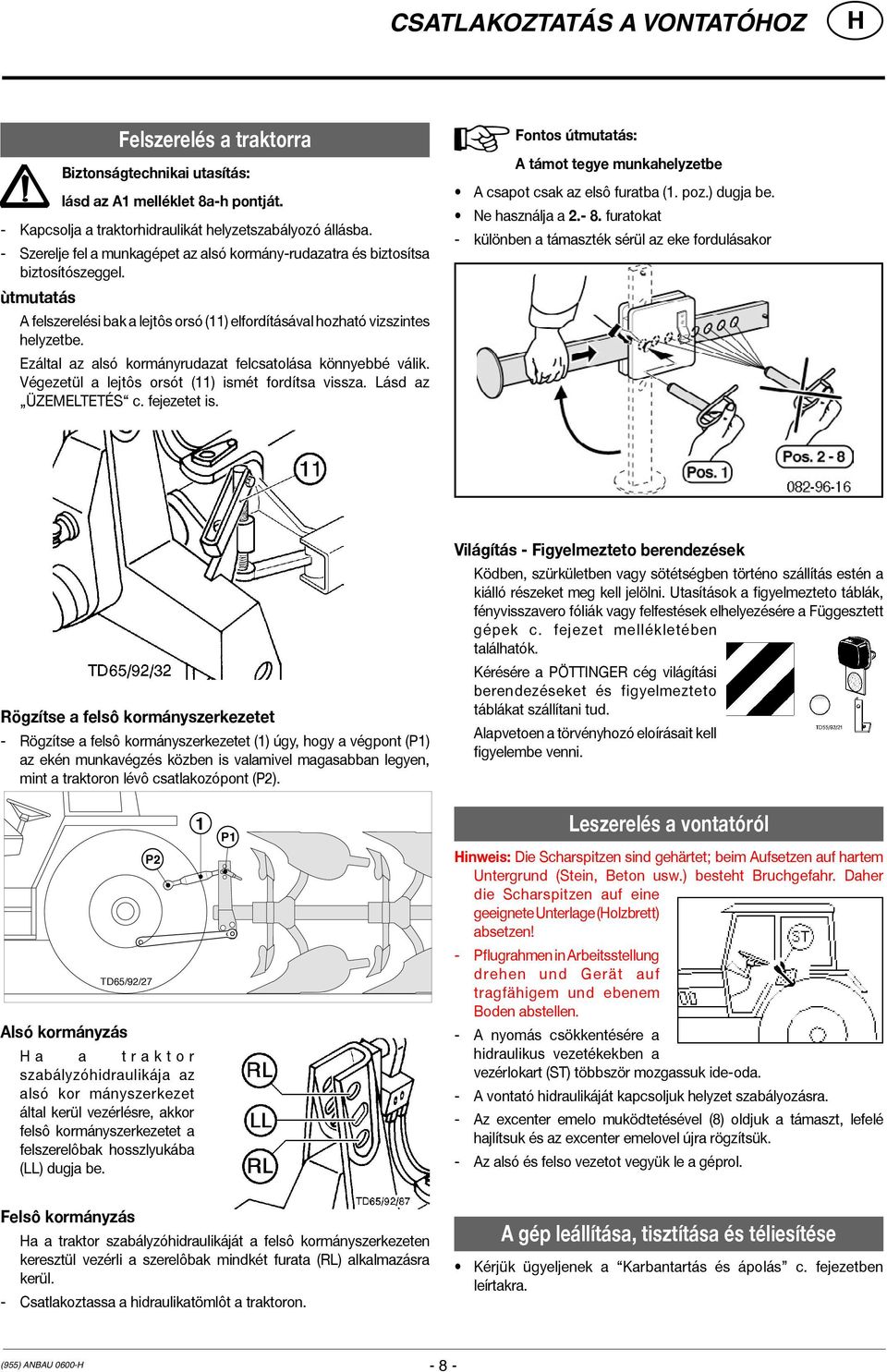

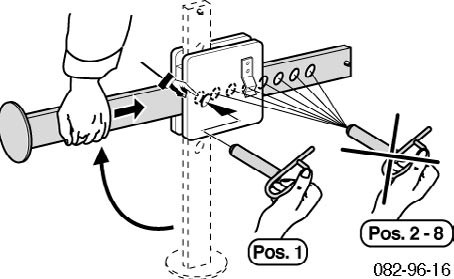

8 CSATLAKOZTATÁS A VONTATÓOZ Felszerelés a traktorra Biztonságtechnikai utasítás: lásd az A1 melléklet 8a-h pontját. - Kapcsolja a traktorhidraulikát helyzetszabályozó állásba. - Szerelje fel a munkagépet az alsó kormány-rudazatra és biztosítsa biztosítószeggel. ùtmutatás A felszerelési bak a lejtôs orsó (11) elfordításával hozható vizszintes helyzetbe. Ezáltal az alsó kormányrudazat felcsatolása könnyebbé válik. Végezetül a lejtôs orsót (11) ismét fordítsa vissza. Lásd az ÜZEMELTETÉS c. fejezetet is. Fontos útmutatás: A támot tegye munkahelyzetbe A csapot csak az elsô furatba (1. poz.) dugja be. Ne használja a furatokat - különben a támaszték sérül az eke fordulásakor Rögzítse a felsô kormányszerkezetet - Rögzítse a felsô kormányszerkezetet (1) úgy, hogy a végpont (P1) az ekén munkavégzés közben is valamivel magasabban legyen, mint a traktoron lévô csatlakozópont (P2). TD65/92/27 P2 Alsó kormányzás a a t r a k t o r szabályzóhidraulikája az alsó kor mányszerkezet által kerül vezérlésre, akkor felsô kormányszerkezetet a felszerelôbak hosszlyukába (LL) dugja be. 1 P1 Világítás - Figyelmezteto berendezések Ködben, szürkületben vagy sötétségben történo szállítás estén a kiálló részeket meg kell jelölni. Utasítások a figyelmezteto táblák, fényvisszavero fóliák vagy felfestések elhelyezésére a Függesztett gépek c. fejezet mellékletében találhatók. Kérésére a PÖTTINGER cég világítási berendezéseket és figyelmezteto táblákat szállítani tud. Alapvetoen a törvényhozó eloírásait kell figyelembe venni. Leszerelés a vontatóról inweis: Die Scharspitzen sind gehärtet; beim Aufsetzen auf hartem Untergrund (Stein, Beton usw.) besteht Bruchgefahr. Daher die Scharspitzen auf eine geeignete Unterlage (olzbrett) absetzen! - Pflugrahmen in Arbeitsstellung drehen und Gerät auf tragfähigem und ebenem Boden abstellen. - A nyomás csökkentésére a hidraulikus vezetékekben a vezérlokart (ST) többször mozgassuk ide-oda. - A vontató hidraulikáját kapcsoljuk helyzet szabályozásra. - Az excenter emelo muködtetésével (8) oldjuk a támaszt, lefelé hajlítsuk és az excenter emelovel újra rögzítsük. - Az alsó és felso vezetot vegyük le a géprol. Felsô kormányzás a a traktor szabályzóhidraulikáját a felsô kormányszerkezeten keresztül vezérli a szerelôbak mindkét furata (RL) alkalmazásra kerül. - Csatlakoztassa a hidraulikatömlôt a traktoron. A gép leállítása, tisztítása és téliesítése Kérjük ügyeljenek a Karbantartás és ápolás c. fejezetben leírtakra. (955) ANBAU
9 AZ EKE ELÔBEÁLLÍTÁSA A szántóra történo út elott Munkaszélesség beállítása. Az eke standard kivitele esetében (SERVO) négy munkaszélesség választható ki elore. A vágás szélessége a rögzíto konzol lendítésével állítható be. SK - Lazítsuk meg az elülso hatlapfeju csavart (SK). - Vegyük ki a hátsó hatlapfeju csavart. - A rögzíto konzolt addig lendítsük, amíg a kívánt vágási szélességet elértük és a hatlapfeju csavar beleillik valamelyik furatba (1, 2, 3, 4, 5). - A hatlapfeju csavart húzzuk meg szorosra. TD 82/96/ A két orsó beállítása (ZP, VF) Vontatási pont (ZP) Barázda (VF) ZP VF A beállítás függ a vontató kerekeinek belso távolságától (RA) és a beállított vágás szélességtol (1, 2, 3, 4, 5). - Több információ a vonópontra és az elobarázdára vonatkozóan lásd Alkalmazás c. fejezetben. TD65/92/35 SERVO A beállítást az A-táblázat szerint végezze. * 9O cm eketest távolságnál 1. Alapbeállítást az A-táblázat szerint végezze. 2. A pontos beállítást az üzembehelyezéskor végezze el. SERVO NOVA 1. Alapbeállítást az A-táblázat szerint végezze. 2. A pontos beállítást az üzembehelyezéskor végezze el. RA A-táblázat für SERVO 1OO cm * eketest-távolságú standard ekéhez fogásszélesség cm 35 cm 40 cm 45 cm 50 cm RA VF ZP VF ZP VF ZP VF ZP VF ZP (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) B-táblázat SERVO PLUS SERVO NOVA PLUS 1. Az alapbeállítást a B-táblázat szerint végezze, közepes fogásszélességgel 2. P o n t o s b e á l l í t á s t a z üzembehelyezéskor végezze. ** 9O cm eketest-távolságnál 1. Az alapbeállítást a B-táblázat szerint végezze, közepes fogásszélességgel. 2. P o n t o s b e á l l í t á s t a z üzembehelyezéskor végezze. SERVO PLUS SERVO NOVA PLUS 100 cm ** eketest-távolsághoz TD126/98/07 ZP VF SERVO PLUS RA VF ZP (mm) (mm) (mm) SERVO NOVA PLUS RA VF ZP (mm) (mm) (mm) (955) VOREINSTELLUNG - 9 -
10 ASZNÁLAT Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz A SERVOMATIC beállítási technikával az ekét és a vontatót optimálisan lehet összhangba hozni. A beállítás következo ellenorzéseit sorban el kell végezni. Soha ne nyúljunk a prés veszélyes tartományba, amíga részek ott mozgásban vannak. Ne tartózkodjunk a munkagép lengési tartományába. 1. Munkaszélesség beállítása. - Lásd Az eke elobeállítása c. fejezet. 2. Az elso eketest (elobarázda) vágás szélességének beállítása Az elso eketest (S2) vágás szélességét az orsó (VF) elforgatásával állítható be. A vágás szélessége (S1) túl keskeny - Az orsót (VF) hosszabban forgassuk. A vágás szélessége túl széles - Az orsót rövidebb ideig forgassuk. A vágás szélessége megfelelo. - Az orsót a táblázat alapján állítsuk be megfeleloen. Lásd Az eke elobeállítása c. fejezetet. Kívánság szerinti felszerelés hidraulika henger idraulikus munkaszélesség átállítás (SERVO PLUS) Ehhez a vontatón egy pótlólagos kettos hatású vezérlo berendezés szükséges. 3. (Z) vonópont beállítása Megfelelo beállítás A vonóvonal (ZL) a vontató hátsó tengelyének középpontjában (M) halad át. A vontatónál nem lép fel oldalra húzás. Az eke könnyen vontatható. - Állítsuk be az orsót (ZP) a táblázat alapján. Lásd Az eke elobeállítása c. fejezetet. Nem megfelelo beállítás A vonóvonal (ZL) nem halad át a vontató hátsó tengelyének középpontjában (M). Vontatáskor az eke a megszántott területre húz. Ez csak ellenkormányzással egyenlítheto ki. - Az orsót (ZP) forgassuk hosszabb ideig. Lásd Az eke elobeállítása c. fejezetet. (955) EINSATZ
11 ASZNÁLAT Figyelem! Az eke forgatása Forgatás közben senkinek sem szabad a lengési tartományban tartózkodnia. A lengési muvet csak a vontató ülésérol szabad muködtetni. A forgatás muveletéhez az ekét teljesen ki kell emelni. A forgatómu, az eke nagyságától függoen, egyszeresen ható hengerrel és rugóero rásegítéssel, vagy kettos hatású hengerrel és beépített, automatikus átkormányzással szerelheto fel. Az automatikus átkormányzásnak az a hatása, hogy a teljes forgatás muvelete, a vezérlo berendezés (ST) egyetlen kapcsolóállásával történhet. TD 65/92/48 s 0 ST h Forgatás kettos hatású hengerrel A forgatás muveletét az egyszeres és kétszeres hatású vezérlo berendezéssel egyformán kell elvégezni. Egyszeresen ható vezérlo berendezés esetében a vontatón egy visszafutó vezeték szükséges. - Állítsuk a vezérlo berendezést (ST) emelésre (h). Az eketest 180 elfordul. - Állítsuk a vezérlo berendezést (ST) semlegesre (0). Kb. 5 másodperc múlva egy újabb forgatás végezheto el. Különleges felszerelés 4 és 5 vasú ekéhez idraulika henger (22) az ekekeret belendítéséhez A hidraulika henger (22) az elso forgatási fázisban az ekekeretet a vontató közepére lendíti. Ez lehetové teszi a 4 és 5 vasú ekék problémamentes forgatását. Befejezett forgatás után az ekekeretet a hidraulika hengerével (22) újra munkaállásba lendítjük. A vontatón csak egy kettos hatású vagy egyszeres hatású vezérlo berendezés szükséges visszafutással. Ez a vezérlo berendezés egyszerre látja el a hidraulika hengerét (22) és a forgatómu hengerét. Az eke hajlásának beállítása (11) Szántás közben az eketestnek megközelítoen függoleges helyzetben kell lenni a talajhoz (90 ). Ez a helyzet, a következok szerint, a két orsó (11) elforgatásával érheto el. - Az ekét emeljük meg 5 10 cm-rel. - A vezérlo berendezést röviden muködtessük. Az ekekeret az ütközotüskétol (11) egy kicsit elfordul. - A hajlást állítsuk be a tüskével. - Az ekekeretet újra ütközésig forgassuk vissza. - Folytassuk a munkát és ellenorizzük, hogy az új beállítással az eketest megközelítoen függoleges van a talajhoz képest. (90 ). 90 TD 65/92/25 (955) EINSATZ

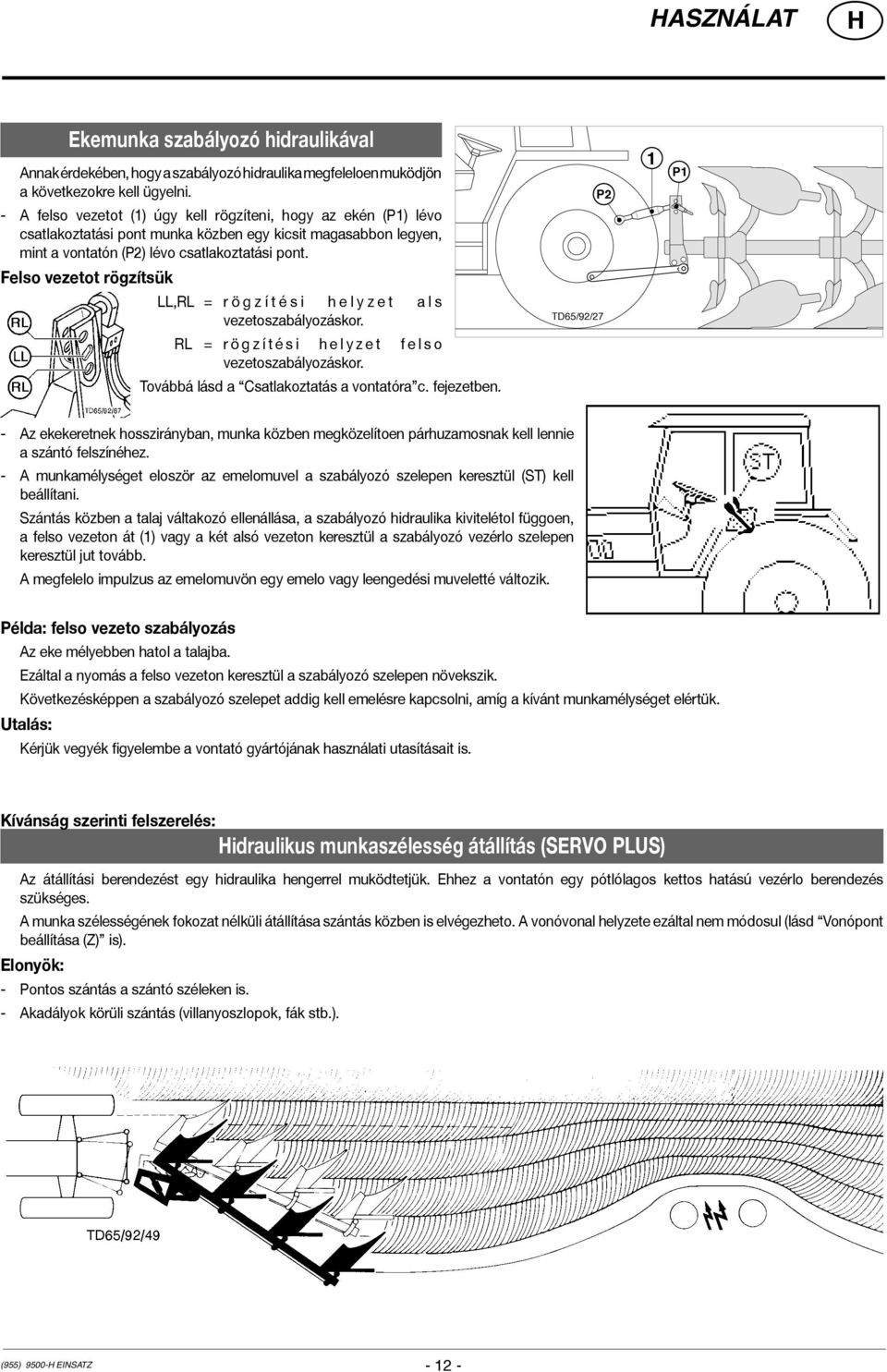

12 ASZNÁLAT Ekemunka szabályozó hidraulikával Annak érdekében, hogy a szabályozó hidraulika megfeleloen muködjön a következokre kell ügyelni. - A felso vezetot (1) úgy kell rögzíteni, hogy az ekén (P1) lévo csatlakoztatási pont munka közben egy kicsit magasabbon legyen, mint a vontatón (P2) lévo csatlakoztatási pont. Felso vezetot rögzítsük LL,RL = r ö g z í t é s i h e l y z e t a l s vezetoszabályozáskor. RL = r ö g z í t é s i h e l y z e t f e l s o vezetoszabályozáskor. Továbbá lásd a Csatlakoztatás a vontatóra c. fejezetben. TD65/92/27 P2 1 P1 - Az ekekeretnek hosszirányban, munka közben megközelítoen párhuzamosnak kell lennie a szántó felszínéhez. - A munkamélységet eloször az emelomuvel a szabályozó szelepen keresztül (ST) kell beállítani. Szántás közben a talaj váltakozó ellenállása, a szabályozó hidraulika kivitelétol függoen, a felso vezeton át (1) vagy a két alsó vezeton keresztül a szabályozó vezérlo szelepen keresztül jut tovább. A megfelelo impulzus az emelomuvön egy emelo vagy leengedési muveletté változik. Példa: felso vezeto szabályozás Az eke mélyebben hatol a talajba. Ezáltal a nyomás a felso vezeton keresztül a szabályozó szelepen növekszik. Következésképpen a szabályozó szelepet addig kell emelésre kapcsolni, amíg a kívánt munkamélységet elértük. Utalás: Kérjük vegyék figyelembe a vontató gyártójának használati utasításait is. Kívánság szerinti felszerelés: idraulikus munkaszélesség átállítás (SERVO PLUS) Az átállítási berendezést egy hidraulika hengerrel muködtetjük. Ehhez a vontatón egy pótlólagos kettos hatású vezérlo berendezés szükséges. A munka szélességének fokozat nélküli átállítása szántás közben is elvégezheto. A vonóvonal helyzete ezáltal nem módosul (lásd Vonópont beállítása (Z) is). Elonyök: - Pontos szántás a szántó széleken is. - Akadályok körüli szántás (villanyoszlopok, fák stb.). (955) EINSATZ

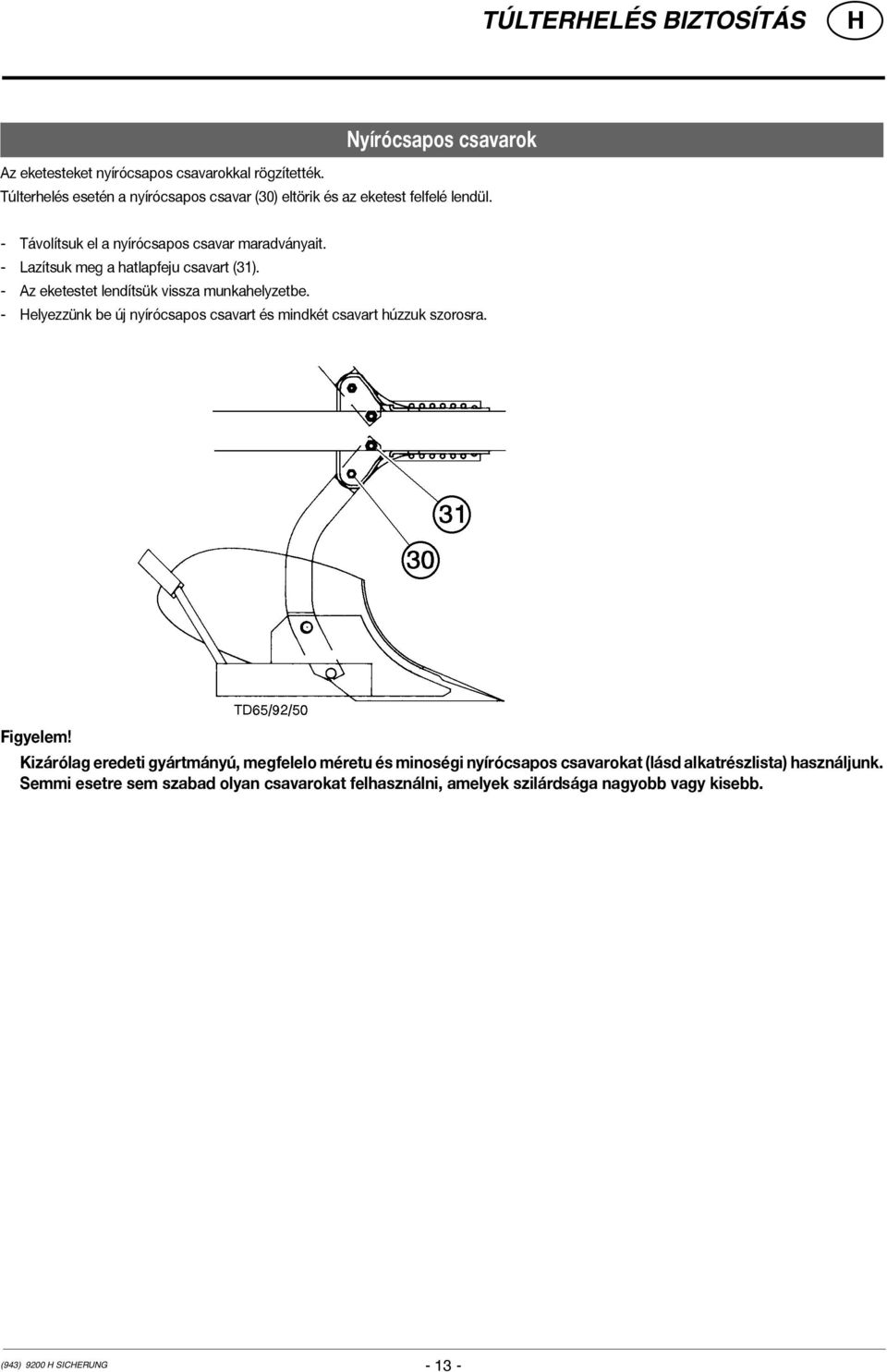

13 TÚLTERELÉS BIZTOSÍTÁS Az eketesteket nyírócsapos csavarokkal rögzítették. Nyírócsapos csavarok Túlterhelés esetén a nyírócsapos csavar (30) eltörik és az eketest felfelé lendül. - Távolítsuk el a nyírócsapos csavar maradványait. - Lazítsuk meg a hatlapfeju csavart (31). - Az eketestet lendítsük vissza munkahelyzetbe. - elyezzünk be új nyírócsapos csavart és mindkét csavart húzzuk szorosra. Figyelem! Kizárólag eredeti gyártmányú, megfelelo méretu és minoségi nyírócsapos csavarokat (lásd alkatrészlista) használjunk. Semmi esetre sem szabad olyan csavarokat felhasználni, amelyek szilárdsága nagyobb vagy kisebb. (943) 9200 SICERUNG

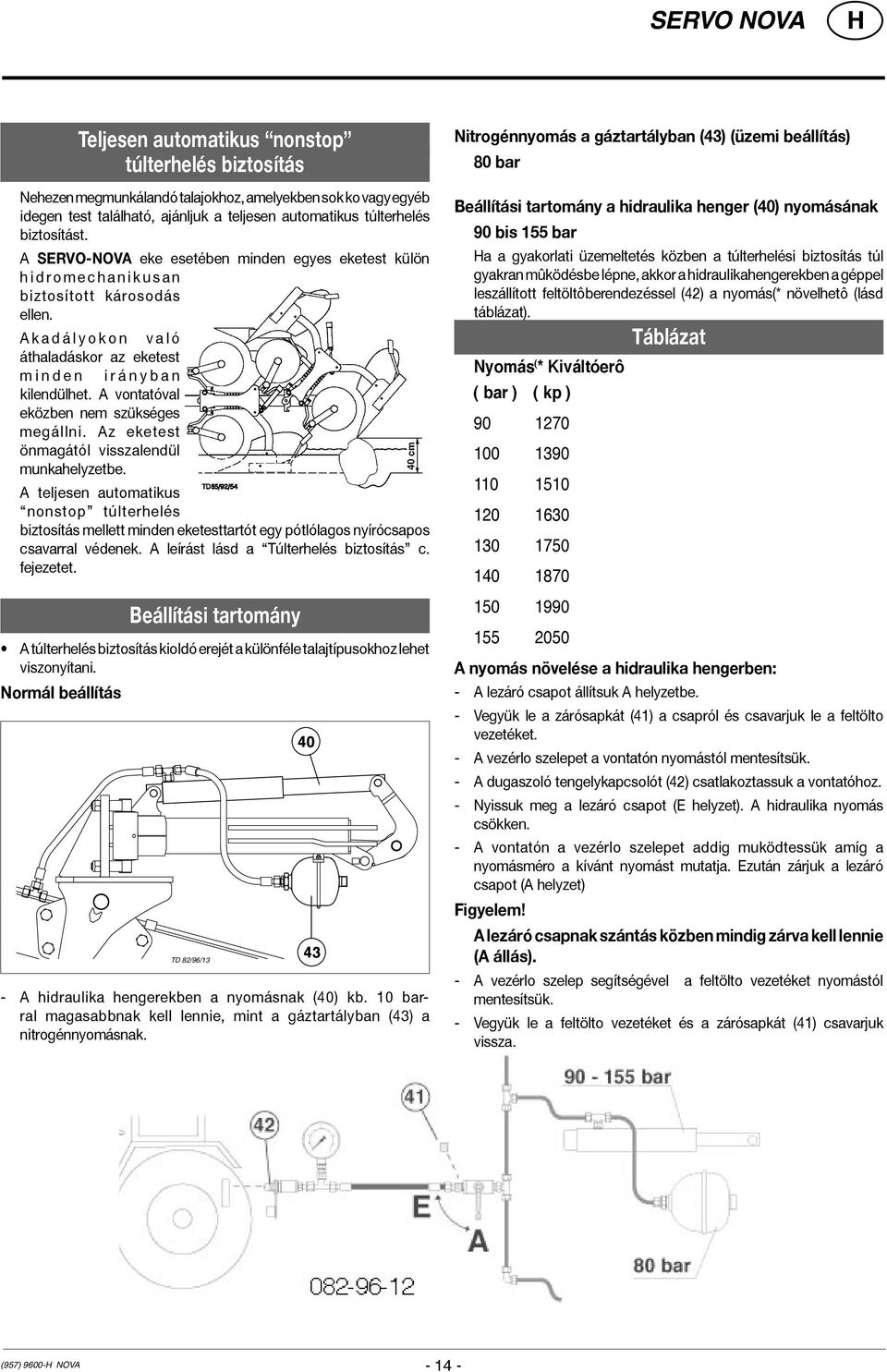

14 SERVO NOVA Teljesen automatikus nonstop túlterhelés biztosítás Nehezen megmunkálandó talajokhoz, amelyekben sok ko vagy egyéb idegen test található, ajánljuk a teljesen automatikus túlterhelés biztosítást. A SERVO-NOVA eke esetében minden egyes eketest külön h i d r o m e c h a n i k u s a n biztosított károsodás ellen. A k a d á l y o k o n v a l ó áthaladáskor az eketest m i n d e n i r á n y b a n kilendülhet. A vontatóval eközben nem szükséges megállni. Az eketest önmagától visszalendül munkahelyzetbe. A teljesen automatikus nonstop túlterhelés biztosítás mellett minden eketesttartót egy pótlólagos nyírócsapos csavarral védenek. A leírást lásd a Túlterhelés biztosítás c. fejezetet. Beállítási tartomány A túlterhelés biztosítás kioldó erejét a különféle talajtípusokhoz lehet viszonyítani. Normál beállítás TD 82/96/13 - A hidraulika hengerekben a nyomásnak (40) kb. 10 barral magasabbnak kell lennie, mint a gáztartályban (43) a nitrogénnyomásnak Nitrogénnyomás a gáztartályban (43) (üzemi beállítás) 80 bar Beállítási tartomány a hidraulika henger (40) nyomásának 90 bis 155 bar a a gyakorlati üzemeltetés közben a túlterhelési biztosítás túl gyakran mûködésbe lépne, akkor a hidraulikahengerekben a géppel leszállított feltöltôberendezéssel (42) a nyomás(* növelhetô (lásd táblázat). Táblázat Nyomás ( * Kiváltóerô ( bar ) ( kp ) A nyomás növelése a hidraulika hengerben: - A lezáró csapot állítsuk A helyzetbe. - Vegyük le a zárósapkát (41) a csapról és csavarjuk le a feltölto vezetéket. - A vezérlo szelepet a vontatón nyomástól mentesítsük. - A dugaszoló tengelykapcsolót (42) csatlakoztassuk a vontatóhoz. - Nyissuk meg a lezáró csapot (E helyzet). A hidraulika nyomás csökken. - A vontatón a vezérlo szelepet addig muködtessük amíg a nyomásméro a kívánt nyomást mutatja. Ezután zárjuk a lezáró csapot (A helyzet) Figyelem! A lezáró csapnak szántás közben mindig zárva kell lennie (A állás). - A vezérlo szelep segítségével a feltölto vezetéket nyomástól mentesítsük. - Vegyük le a feltölto vezetéket és a zárósapkát (41) csavarjuk vissza. (957) NOVA

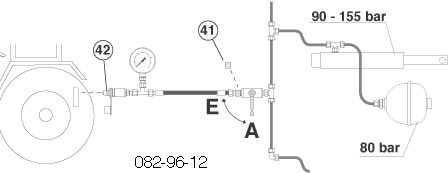

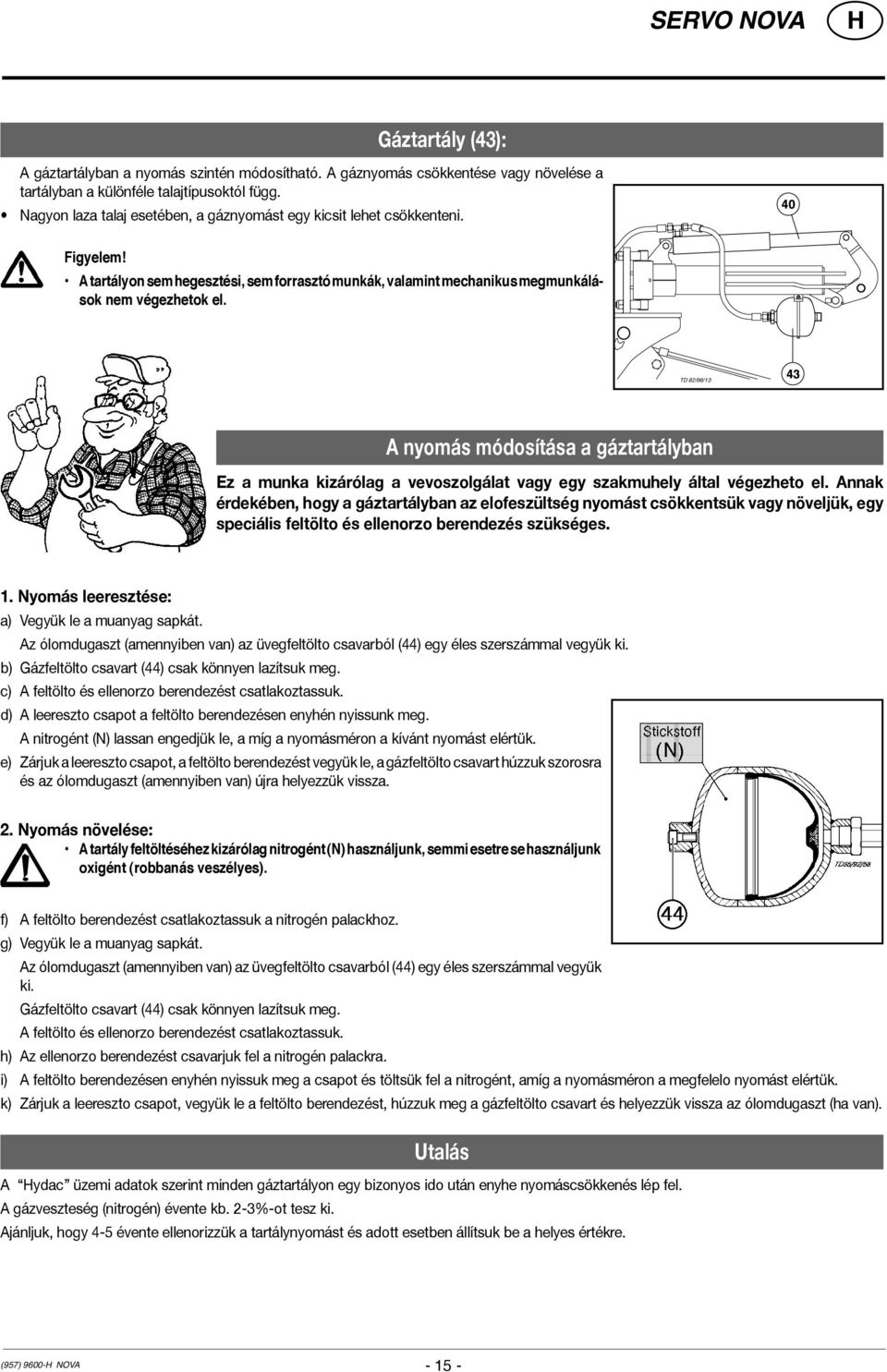

15 SERVO NOVA Gáztartály (43): A gáztartályban a nyomás szintén módosítható. A gáznyomás csökkentése vagy növelése a tartályban a különféle talajtípusoktól függ. Nagyon laza talaj esetében, a gáznyomást egy kicsit lehet csökkenteni. 40 Figyelem! A tartályon sem hegesztési, sem forrasztó munkák, valamint mechanikus megmunkálások nem végezhetok el. TD 82/96/13 43 A nyomás módosítása a gáztartályban Ez a munka kizárólag a vevoszolgálat vagy egy szakmuhely által végezheto el. Annak érdekében, hogy a gáztartályban az elofeszültség nyomást csökkentsük vagy növeljük, egy speciális feltölto és ellenorzo berendezés szükséges. 1. Nyomás leeresztése: a) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból (44) egy éles szerszámmal vegyük ki. b) Gázfeltölto csavart (44) csak könnyen lazítsuk meg. c) A feltölto és ellenorzo berendezést csatlakoztassuk. d) A leereszto csapot a feltölto berendezésen enyhén nyissunk meg. A nitrogént (N) lassan engedjük le, a míg a nyomásméron a kívánt nyomást elértük. e) Zárjuk a leereszto csapot, a feltölto berendezést vegyük le, a gázfeltölto csavart húzzuk szorosra és az ólomdugaszt (amennyiben van) újra helyezzük vissza. 2. Nyomás növelése: A tartály feltöltéséhez kizárólag nitrogént (N) használjunk, semmi esetre se használjunk oxigént (robbanás veszélyes). f) A feltölto berendezést csatlakoztassuk a nitrogén palackhoz. g) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból (44) egy éles szerszámmal vegyük ki. Gázfeltölto csavart (44) csak könnyen lazítsuk meg. A feltölto és ellenorzo berendezést csatlakoztassuk. h) Az ellenorzo berendezést csavarjuk fel a nitrogén palackra. i) A feltölto berendezésen enyhén nyissuk meg a csapot és töltsük fel a nitrogént, amíg a nyomásméron a megfelelo nyomást elértük. k) Zárjuk a leereszto csapot, vegyük le a feltölto berendezést, húzzuk meg a gázfeltölto csavart és helyezzük vissza az ólomdugaszt (ha van). Utalás A ydac üzemi adatok szerint minden gáztartályon egy bizonyos ido után enyhe nyomáscsökkenés lép fel. A gázveszteség (nitrogén) évente kb. 2-3%-ot tesz ki. Ajánljuk, hogy 4-5 évente ellenorizzük a tartálynyomást és adott esetben állítsuk be a helyes értékre. (957) NOVA
16 KARBANTARTÁS ÉS GONDOZÁS Általános karbantartási utasítások Annak érdekében, hogy a gép hosszú üzemtartam után is jó állapotban legyen, kérjük vegyék figyelembe a következo utasításokat: - Az elso üzemórák után húzzunk meg minden csavart. asználat közben - Esetenként minden csavart ellenorizzünk és ha szükséges húzzuk utána ezeket. - A négy kenési helyet a két lengési csapszegnél hetente zsírozzuk. - Minden más kenési helyet legalább kétszer egy szezonban kenjük A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus alkatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbajáratot. - Nagy nyomással végzett tisztítás következtében lakksérülések keletkezhetnek. Szabadban történo tárolás le. Egyidoben olajozni kell a csuklókat és az állító tüskéket is. Kopó alkatrészek - Annak érdekében, hogy szerkezeti elemek ne sérüljenek meg az elhasználódott kopó alkatrészeket idoben ki kell cserélni. Kerekek nyomása - Kérjük ügyeljenek a meg felelo nyomásra! A levegonyomást rendszeresen ellenorizzük! Szabadban történo hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés FETT - A téliesítés elott a gépet alaposan tisztítsuk meg. - Állítsuk idojárástól védett helyre. - A csupasz alkatrészeket rozsdától védjük. - A kenésterv alapján minden kenohelyet kenjünk le. idraulikus berendezés - A hidraulikus tömloket rendszeresen ellenorizzük sérülésekre. Lyukas vagy sérült tömloket azonnal ki kell cserélni. Felpumpálás közben és túl nagy levegônyomás esetén fennáll a repedés veszélye! Vigyázat fertozés veszélye! Defekt esetén ne érintsük meg a hidraulikus berendezés szivárgó részeit. A hidraulikus berendezés munkái elott - A gépet engedjük le a talajra. - Megemelt gépen történo karbantartási munkák esetében, végezzük el a megfelelo támasztást. - A hidraulikus berendezést nyomástól mentesítsük és állítsuk le a motort. (955) WARTUNG

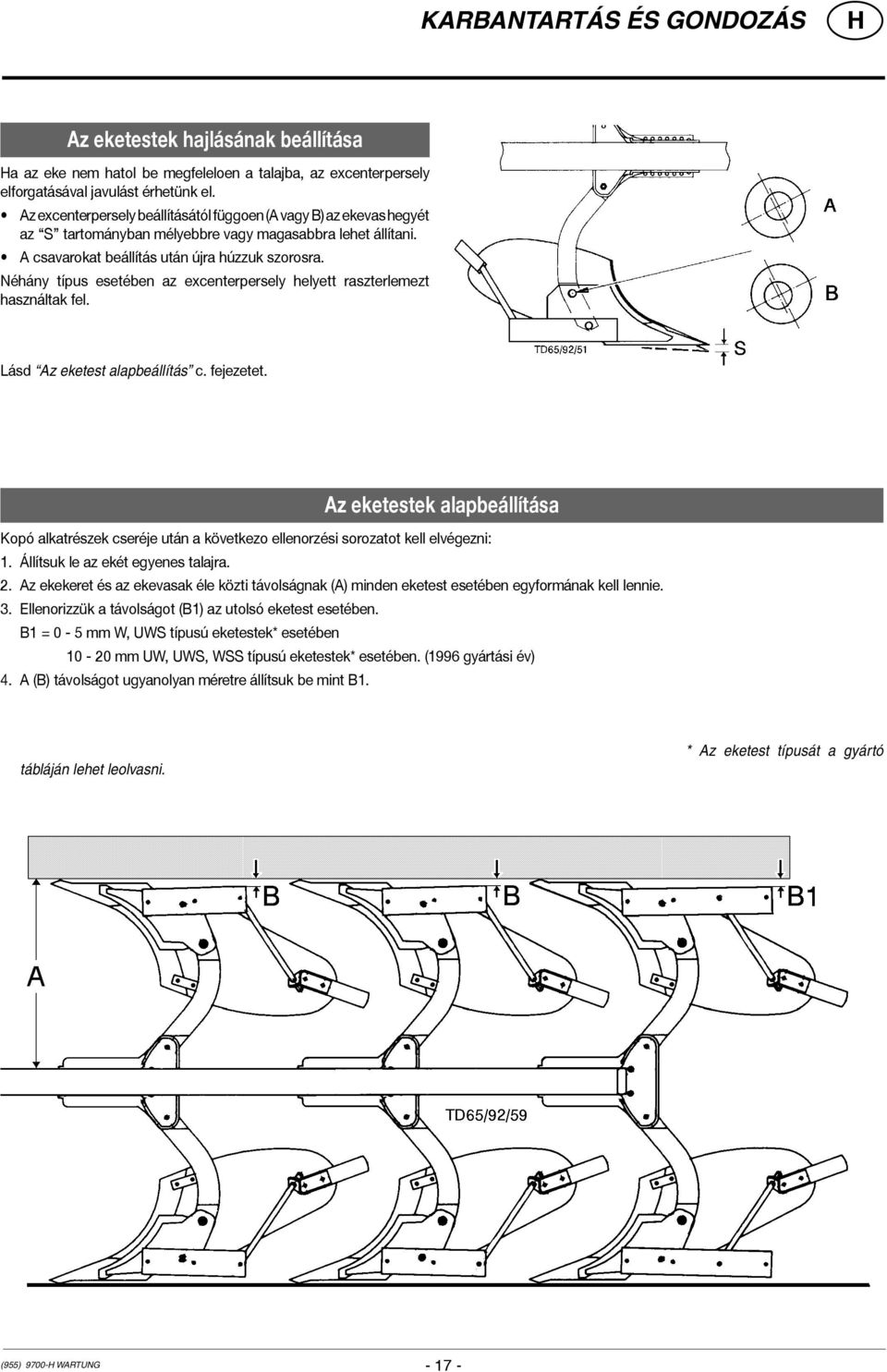

17 KARBANTARTÁS ÉS GONDOZÁS Az eketestek hajlásának beállítása a az eke nem hatol be megfeleloen a talajba, az excenterpersely elforgatásával javulást érhetünk el. Az excenterpersely beállításától függoen (A vagy B) az ekevas hegyét az S tartományban mélyebbre vagy magasabbra lehet állítani. A csavarokat beállítás után újra húzzuk szorosra. Néhány típus esetében az excenterpersely helyett raszterlemezt használtak fel. Lásd Az eketest alapbeállítás c. fejezetet. Az eketestek alapbeállítása Kopó alkatrészek cseréje után a következo ellenorzési sorozatot kell elvégezni: 1. Állítsuk le az ekét egyenes talajra. 2. Az ekekeret és az ekevasak éle közti távolságnak (A) minden eketest esetében egyformának kell lennie. 3. Ellenorizzük a távolságot (B1) az utolsó eketest esetében. B1 = 0-5 mm W, UWS típusú eketestek* esetében mm UW, UWS, WSS típusú eketestek* esetében. (1996 gyártási év) 4. A (B) távolságot ugyanolyan méretre állítsuk be mint B1. tábláján lehet leolvasni. * Az eketest típusát a gyártó (955) WARTUNG

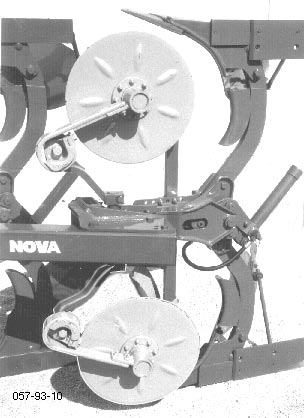

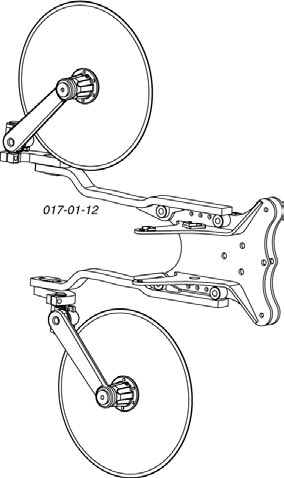

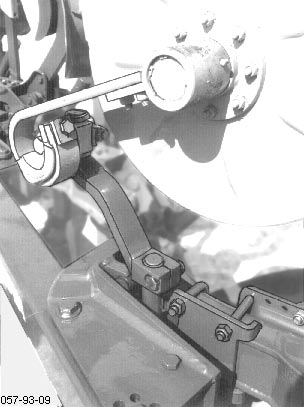

18 KIEGÉSZÍTÔ SZERSZÁMOK Tárcsás csoroszlya beállítása (* A tárcsás csoroszlya vágási mélységét 5 cm távolságra állítsuk be az ekevasak hegyétol. A hosszanti irányú szerelési helyzetet a konzolon levo tartó eltolásával lehet kiválasztani. További szerelési helyzetek adódhatnak az excenter (50) 180 -os elforgatása által. Az oldalsó távolsága az ekevasak hegyétol számítva 2-3cm legyen. Ezt az excenter (50) elforgatásával lehet elérni. Tárcsás csoroszlya rugós (* (983) ZUSÄTZE (* Vigyázat! A késeknél fennáll a sérülés veszélye

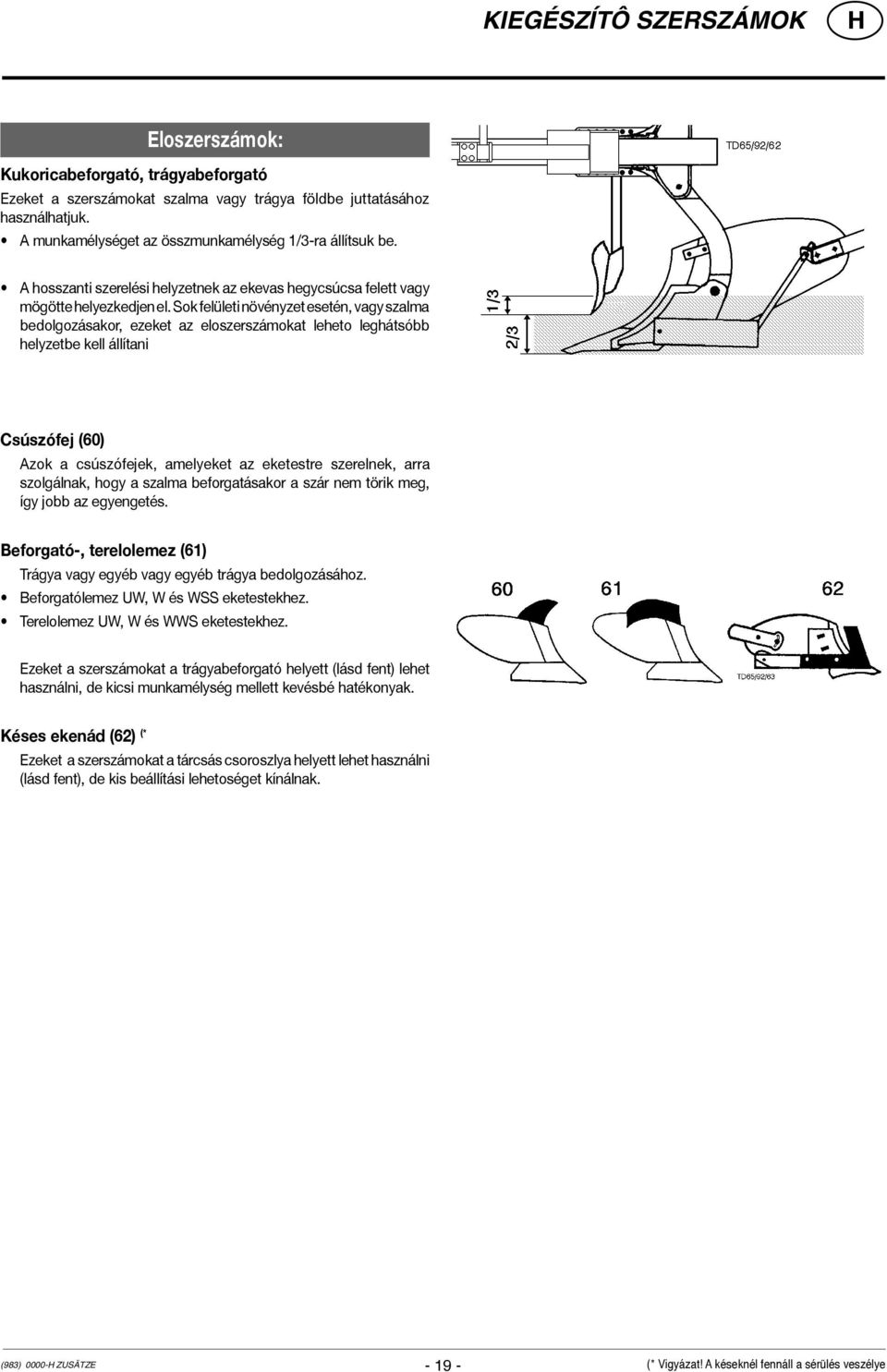

19 KIEGÉSZÍTÔ SZERSZÁMOK Eloszerszámok: Kukoricabeforgató, trágyabeforgató Ezeket a szerszámokat szalma vagy trágya földbe juttatásához használhatjuk. A munkamélységet az összmunkamélység 1/3-ra állítsuk be. A hosszanti szerelési helyzetnek az ekevas hegycsúcsa felett vagy mögötte helyezkedjen el. Sok felületi növényzet esetén, vagy szalma bedolgozásakor, ezeket az eloszerszámokat leheto leghátsóbb helyzetbe kell állítani Csúszófej (60) Azok a csúszófejek, amelyeket az eketestre szerelnek, arra szolgálnak, hogy a szalma beforgatásakor a szár nem törik meg, így jobb az egyengetés. Beforgató-, terelolemez (61) Trágya vagy egyéb vagy egyéb trágya bedolgozásához. Beforgatólemez UW, W és WSS eketestekhez. Terelolemez UW, W és WWS eketestekhez. Ezeket a szerszámokat a trágyabeforgató helyett (lásd fent) lehet használni, de kicsi munkamélység mellett kevésbé hatékonyak. Késes ekenád (62) (* Ezeket a szerszámokat a tárcsás csoroszlya helyett lehet használni (lásd fent), de kis beállítási lehetoséget kínálnak. (983) ZUSÄTZE (* Vigyázat! A késeknél fennáll a sérülés veszélye

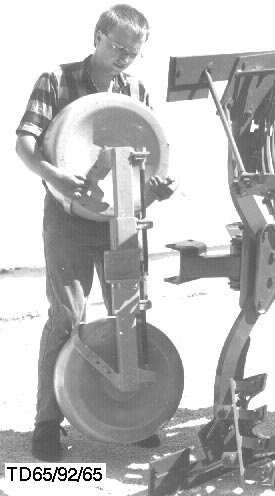

20 TAPOGATÓ KERÉK Kettos tapogató kerék A kettos tapogató kereket az utolsó eketesten szereljük fel. A munkamélységet az orsón (70) keresztül a leszállított kereppel lehet beállítani. 4 vasú ekék esetében a kettos tapogató kereket az utolsó elotti eketestre is felszerelheto. Ennek az az elonye, hogy szántáskor a tapogató kerék a szántó határon nem lóg ki túlságosan az utolsó eketesten felül. Kettos tapogató kerék az utolsó elotti eketestre szerelve. (950) DOPPELTASTRAD
21 TAPOGATÓ KERÉK KOMBI kerék (tapogató és szállító kerék) Tapogató kerékként A munkamélységet az orsón (1) keresztül lehet beállítani. Amennyiben az orsó (1) állítási tartománya nem lenne elegendo, a munka mélységét pótlólagosan a két állítási csavarral (2) lehet beállítani. Különbözo munkamélységek is kiegyenlíthetok a csavarok segítségével a két fordulási helyzetben. Munkahelyzet Szállítási kerékként A KOMBI kerék szállítási kerékként is használható. Ezáltal a vontató hátsó tengelyét és emelômûjét teher mentesítjük Fontos: A felso v e z e t o t szállításkor mindig akasszuk ki. Abroncsok: 10.0/ Ply Levegonyomás max. 5 bar Átállítás munkahelyzetbe - elyezzük a felso vezetot a helyére és az ekét a vontató emelomujével emeljük meg. - Oldjuk a reteszelést a függesztomuvön. Ehhez az excenter emelokart (79) 180 lendítsük (A helyzet). - Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - úzzuk ki a csapszeget (3) a támaszkerék konzolt kb. 90 lendítsük munkahelyzetbe és a csapszeggel (3) újra rögzítsük (lásd Munkahelyzet ábráját). A csapszeget biztosítsuk a záróbiztosítékkal (5). Átállítás szállítási helyzetbe Szállítási helyzet - úzzuk ki a csapszeget (3) a támaszkerék konzolt kb. 90 lendítsük munkahelyzetbe és a csapszeggel (3) újra rögzítsük (lásd Munkahelyzet ábráját). A csapszeget biztosítsuk a záróbiztosítékkal (5). - Oldjuk a reteszelést a függesztomuvön. Ehhez az excenter emelokart (79) 180 lendítsük (A helyzet). - Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - A forgatómuvel lassan hozzuk vízszintes helyzetbe amíg a reteszelo csapszeg a függesztomuvön automatikusan bekattan. - Távolítsuk el a felso vezetot (1). Fontos utasítás: A felso vezetot szállításkor nem szabad összekötni az ekével. 1 TD65/92/75 (943) KOMBI-RAD

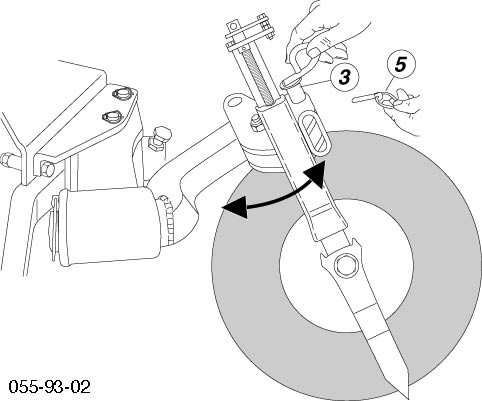

22 TAPOGATÓ KERÉK Átbillenô talajkövetô és mélységállító kerék Abroncsok SERVO 45, SERVO / PR Levegonyomás max. 5,5 bar SERVO 35 23x10, PR Levegonyomás max. 2 bar Tapogató kerékként A munkamélységet be kell állítani 1. Az felsô vezetôkar-orsót (1) ennek megfelelôen kell beállítani 2. Mindkét orsót (2) ennek megfelelôen kell beállítan Szállítási kerékként Ezáltal a vontató hátsó tengelyét és emelômûjét teher mentesítjük 1 Átállítás munkahelyzetbe - elyezzük a felso vezetot a helyére és az ekét a vontató emelomujével emeljük meg. - A rögzítést húzzuk ki (biztonsági okokból a húzókötéllel (S) a traktorülésbôl) Ehhez az excenter emelokart 90 lendítsük (A1 helyzet). - Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - úzzuk ki a csapszeget (3) a támaszkerék konzolt kb. 90 lendítsük munkahelyzetbe és a csapszeggel (3) újra rögzítsük (A). A csapszeget biztosítsuk a záróbiztosítékkal (5). - A fogásszélességet be kell állítani - A SERVO PLUS-nál hidraulikusan - A mechanikus állítású ekéknél: a csapot (T3) a kívánt helyzetben kell rögzíteni. - A hidraulikahengert munkahelyzetbe kell hozni (A2). Átállítás szállítási helyzetbe - A legkisebb fogásszélességet kell beállítani. - A SERVO PLUS-nál hidraulikusan - A mechanikus állítású ekéknél: a csapot a (T3) a helyzetben, - A hidraulika munkahengert szállítási helyzetben (T2) kell rögzíteni - úzzuk ki a csapszeget (3) a támaszkerék konzolt kb. 90 lendítsük munkahelyzetbe és a csapszeggel (3) újra rögzítsük (T). A csapszeget biztosítsuk a záróbiztosítékkal (5). - A rögzítést ki kell húzni. Ehhez az excenter emelokart 90 lendítsük (T helyzet). - Az ekét a forgatómuvel hozzuk függoleges helyzetbe. - A forgatómuvel lassan hozzuk vízszintes helyzetbe amíg a reteszelo csapszeg a függesztomuvön automatikusan bekattan. - Távolítsuk el a felso vezetot (1). TD65/92/75 Fontos utasítás: A felso vezetot szállításkor nem szabad összekötni az ekével. A felso vezetot szállításkor mindig akasszuk ki. A, A2 = Munkahelyzet T, T2 = Szállítási helyzet A1 = T1 = Munkahelyzet Szállítási helyzet Szállítási helyzet SERVO Standard (983) TRANS-PENDELRAD
23 EKEUTÁNFUTÓK Kívánság szerinti felszerelés Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez A vontatón egy kettos hatású vezérlo berendezés szükséges A kinyúlókart a fokereten kell rögzíteni. Az eke forgató hengerén a visszafutó vezetéken (T) egy T csavarkötést szerelnek fel dugaszoló tengelykapcsoló karmantyúval. Munkahelyzet A támaszt (83) az elülso furatba (A) rögzítsük. A támasszal (83) a vontató kerékhez való távolságot (40-50 cm) is beállítjuk. Szállítási helyzet A támaszt (83) a hátsó furatba (B) rögzítsük. A kinyúlókar ezáltal befelé, az ekekeret irányába lendül. Munka az utánfutó berendezésekkel Az utánfutó berendezésen egy fogókészüléket szereltek fel a kinyúlókar részére, amely a felfüggesztéshez oldalra lefelé a menetirányhoz áll. Az utánfutó berendezések befogása 30cm TD65/92/83 81v TD65/92/84 A csapszeg legyen elreteszelt helyzetben (81v) A csapszeg elreteszeléséhez a vezérlo szelepet rövid ideig kapcsoljuk emelésre. A kinyúlókarral a külso tartományban (30 cm) az utánfutó berendezés fogókészülékébe kapcsolódjunk. TD65/92/85 81e 82 Az utánfutó berendezés kioldása A csapszeget hidraulikusan oldjuk (81e). A csapszeg kioldásához a vezérlo szelepet rövid ideig kapcsoljuk leengedésre. (983) AUSLEGER
24 EKEUTÁNFUTÓK A megfogókar felszerelése 1. A hidraulikacsöveket (yd) levenni. 2. Mindkét csapot (B1, B2) eltávolítani. 3. A megfogókart a csapágyazási helyekröl kiszerelni. A csillapítás beállítása A megfogókarhoz két nyomórugót (F1, F2) szállítanak Ezek csökkentik a lökést az utánfutó gép beakasztásakor. Az utánfutó gép tömegének megfelelö rugót kell felszerelni. Nehéz utánfutó gép esetén ( 2000 kg-ig) mindkét rugót fel kell szerelni. F1 F2 F1+F2 500 kg-ig 1200 kg-ig 2000 kg-ig F2 F (983) AUSLEGER
25 MUSZAKI ADATOK A típustábla A. Pöttinger Maschinenfabrik Ges. m. b.. A-4710 Grieskirchen Oberösterreich Modell Type Ges.Gew Masch.Nr. Az Ön gépének pontos megnevezése és annak kivitele (keretmagasság, testforma...) a típus nevezetu mezoben beütve látható. A gyártási szám a mellékelten bemutatott típustáblán és a keretbe beütve látható. Garanciális eseteket és felmerülo kérdéseket ezen gyártási szám megadása nélkül nem tudunk feldolgozni. Kérjük, hogy a jármu/munkagép átvétele után azonnal vezesse fel ezt a számot a kezelési utasítás címlapjára Az eke rendeltetésszeru használata Az eke kizárólag a szokásos mezogazdasági munkák elvégzésére használható. Szántóföldek, rétek és egyéb talajok szántásához használható. Minden ettol eltéro alkalmazás nem rendeltetésszerunek minosül. Az ebbol eredo károkért a gyártó nem szavatol; ezen esetekben a kockázatot az üzemelteto viseli. A rendeltetésszeru használat körébe tartozik a gyártó által eloirt gondozási és karbantartási utasítások betartása is. (955) PÖ TECN. DATEN Csak a standard kivitelre érvényes
26 MUSZAKI ADATOK Muszaki adatok SERVO 55 Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 Teljesítményigény (kw / LE)-tôl cm 82 cm cm 1240 kg 96 / cm 82 cm cm 1240 kg 96 / (4+1) 90 cm 82 cm cm 1470 kg 103 / (4+1) 100 cm 82 cm cm 1470 kg 103 / 140 Minden adat kötelzettség nélküli. SERVO 55 PLUS Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 Teljesítményigény (kw / LE)-tôl 55-P cm 82 cm cm 1440 kg 103 / P cm 82 cm cm 1440 kg 103 / P590 5 (4+1) 90 cm 82 cm cm 1710 kg 118 / P500 5 (4+1) 100 cm 82 cm cm 1710 kg 118 / 160 Minden adat kötelzettség nélküli. SERVO 55 NOVA Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 Teljesítményigény (kw / LE)-tôl 55-N cm 82 cm cm 1520 kg 103 / N cm 82 cm cm 1520 kg 103 / N590 5 (4+1) 90 cm 82 cm cm 1870 kg 118 / N500 5 (4+1) 100 cm 82 cm cm 1870 kg 118 / 160 Minden adat kötelzettség nélküli. SERVO 55 NOVA PLUS Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 Teljesítményigény (kw / LE)-tôl 55-NP cm 82 cm cm 1730 kg 110 / NP cm 82 cm cm 1730 kg 110 / NP590 5 (4+1) 90 cm 82 cm cm 2080 kg 147 / NP500 5 (4+1) 100 cm 82 cm cm 2080 kg 147 / 200 Minden adat kötelzettség nélküli. (955) PÖ TECN. DATEN
27 MUSZAKI ADATOK Kívánság szerinti felszerelés Beforgató lemez UW, UWS, W, WSS. Csuszófej U, UW, UWS, W, WSS. Terelô lemez U, UW, UWS. Késes ekenád U, UW, W, WSS. Védôberendezés UW, UWS, W, WSS Kukoricabeforgató TrágyabeforgatóelôhántóDV Tárcsás csoroszlya egyenesen rugózás Tárcsás csoroszlya cakkozott rugózás Altalajlazító Kinyúlókar az ekéhez kapcsolt eszközökhöz Sárga fényvisszavero az oldalsó jelzéshez, Világítási egység piros fényvisszaverovel idraulikus henger a keret belendítéséhez (négy vasú ekétol) Lengô tapogató kerék Kettôs tapogató kerék Kombi kerék (955) PÖ TECN. DATEN
28 FELSZERELÉS Eketest formák Leírás Megnevezés Munkaszélesség Munkamélység Osztott ekevasak Orrekevasak Perfektekevasak Ekevas felcsavarozható csúccssal Csúcsekevas könnyen vontatható kitûnô morzsaképzôdés minden talajtípushoz alkalmas UW UW x - - elsôsorban lejtôkhöz ajánljuk könnyen vontatható rétek felszántásához kitûnô tulajdonságokkal rendelkezik W W x x - - A nagyobbik sávos eketest. Alkalmas nehéz, tapadó talajokhoz Nagyon könnyen vontatható WSS Szériafelszerelés Lehetséges variációk a szériafelszereléshez (felár nélkül) - Nem szállítható X Külön felszerelés felár ellenében AUSRÜSTUNGEN (943)

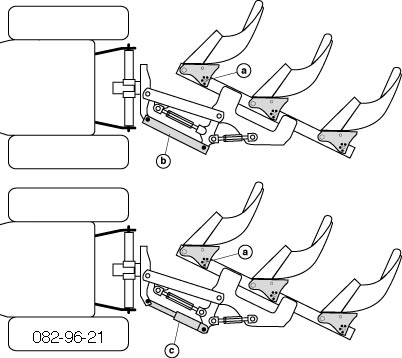

29 VARIANTEN SERVO típus SERVO PLUS típus Standard eke áll: a. Standard- fogásszélességállítóból 5-vasú állítási lehetôségbôl (csavarokkal) b. Négycsuklós karból Változatok a standard ekére áll: a. - b. Négycsuklóskarral c. - d. idraulikus fogásszélességállítással - fokozatnélküli átállítás hidraulikahenger segítségével. - ehhez szükséges egy pótlólagos kettôsmûködésû vezérlôberendezés. A fogásszélesség fokozatnélküli átállítása a szántás közben is végrehajtható. Változatok standard ekéhez áll: a. Standard-fogásszélességállítóból b. - 5-szörös állítási lehetôségbôl (csavarok segítségével) c. idraulikahengerbôl az ekekeret behajtásához. Ez lehetôvé teszi 4- és 5-vasú ekék problémamentes fordítását. A traktoron csak egy kettôsmûködésû vezérlôberendezés szükséges. Ez a vezérlôberendezés látja el egyidejüleg a hidraulikahengert (c) és a fordítómûvön lévô hengert. SERVO NOVA típus - olyan, mint a SERVO típus, de kiegészítésül rendelkezik automatikus túlterhelésbiztosítással. Elônyök: - tökéletes szántás a földterület szélén. - akadályok (oszlopok, fák stb.) körbeszántása. e. Memory-hidraulikahenger (alternatíva a d -hez) Elônyök: - mint a d pont + az ekekeret behajtása. Ez 4-5- vasú ekéknél problémamentes fordulást tesz lehetôvé. SERVO NOVA PLUS típus - olyan, mint a SERVO PLUS, bár kiegészítésül automatikus túlterhelésbiztosítással van ellátva VARIANTEN (955)
30 ANANG M E L L É K L E T -Anhang Titelblatt _BA-Allgemein
31 ogy az eredetit ne hamisítsák Az eredeti Pöttinger alkatrészekkel jobban tud dolgozni Minôség és méretpontosság - Üzembiztosság. Megbízható mûködés Nagyobb élettartam - Gazdaságosság. Garantáltan rendelkezésére áll az Ön Pöttinger kereskedôjénél. a Ön olyan döntés elôtt áll, hogy Eredetit vagy utángyártottat? Akkor a döntést gyakran az ár határozza meg. De egy olcsó vétel néha igen drága tud lenni Ezért ügyeljen vásárláskor a négylevelû lóherével ellátott eredeti alkatrészekre! -Anhang Titelblatt _BA-Allgemein
SERVO 45 SERVO 45 PLUS SERVO 45 NOVA SERVO 45 NOVA PLUS SERVO 45 S SERVO 45 S PLUS SERVO 45 S NOVA SERVO 45 S NOVA PLUS 99 983.HU.80H.
SERVO 45 SERVO 45 PLUS SERVO 45 NOVA SERVO 45 NOVA PLUS SERVO 45 S SERVO 45 S PLUS SERVO 45 S NOVA SERVO 45 S NOVA PLUS 99 983.U.80.1 Váltva forgató eke Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. Igen
