TOP 800 multitast. EUROTOP 800 multitast EUROTOP 801 A. Kettős rendsodró Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr HU.80I.

Átírás

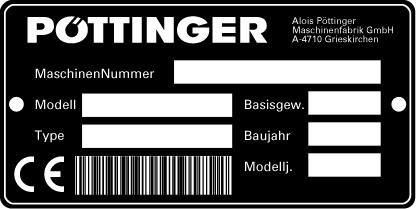

1 U.80I.0 TOP 800 multitast (Típus SK 286 : ) EUROTOP 800 multitast (Típus SK 286 : ) EUROTOP 801 A (Típus SK 286 : ) Kettős rendsodró Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

3 TERMÉKÁTADÁSI ÚTASÍTÁS Dokument Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A gépet a szállítójegy szerint ellenôrizzük. Minden mellécsomagolt alkatrészt távolítsunk el. Az összes biztonságtechnikai berendezés, kardántengely és kezelôelem rendelkezésre áll. A gép ill. berendezés kezelése, üzembehelyezése és ápolása a kezelési utasítás segítségével a vevôvel megbeszélésre és elmondásra került. Az abroncsok helyes levegônyomása ellenôrzésre került. A kerékanyák meghúzását ellenôriztük. A helyes erôleadótengely fordulatszám ismertetésre került. Végezzük el a traktorhoz való illesztést: hárompontbeállítás A kardántengely helyes meghosszabbítása megtörtént. A próbaüzemelés végrehajtásra került és hiányosság nem volt megállapítható. Mûködési magyarázat próbajáratásnál. Szállítási- és munkahelyzetbe való süllyesztés elmondásra került. Tájékoztatás az opciós- ill. kiegészítôberendezésekrôl megtörtént. A kezelési utasítás feltétlen elolvasására a figyelemfelhívás megtörtént. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anbaugeräte - -

4 Tartalomjegyzék A bíztonságtechnikai utasításokat a mellékletben kérjük figyelembe venni! Tartalomjegyzék A figyelmeztetô táblák jelentése...4 CE-jel...4 Szerkezeti felépítés...5 idraulika-csatlakoztatása...5 A hidraulikavezetéket a traktornál csatlakoztassa...5 Kardántengelyhossz...6 A gép leállítása...7 Átállítás munkahelyzetbôl szállítási helyzetbe...8 Közúton való közlekedés...9 Rendterelô kötény az elsô forgórészekhez...10 Munkahelyzet...11 Åtállítás szállítási helyzetbôl munkahelyzetbe...11 Az üzembehelyezés elôkészítése...12 A forgórészek kiemelési sebességének beállítása...13 MULTITAST rendszerü rendsodrók...14 EUROTOP 650 multitast...14 EUROTOP 651 multitast / EUROTOP 801 multitast...15 Rendsodrók multitast rendszer nélkül ( EUROTOP 650/800 külön sorozat Gyártási évig )...15 Åltalános irányelvek a géppel folytatott munka során...16 Fontos észrevételek a munka megkezdése elôtt...16 Erôleadótengely fordulatszám...16 Fordulómanôver munkahelyzetben...16 Vigyázat a lejtôn való kanyarodásnál!...17 Biztonságtechnikai utasítások...18 Általános karbantartási utasítások...18 A gépalkatrészek tisztítása...18 Szabadban történô tárolás...18 Téliesítés...18 Kardántengely...18 idraulikus berendezés...18 Pálcatartó karok...19 Rugós pálcák...19 Mûszaki adatok...21 A típustábla elhelyezése...21 A rendforgató rendeltetésszerû alkalmazása...21 Beállítások...21 Biztonságtechnikai utasítások...24 Kardántengely...25 Üzemanyagok...27 Traktor és függesztett gép kombinációja...29 CE-jel A gyártó által felhelyezett CE-jel külsô szemlélônek igazolja a gép konformitását a gépgyártási irányelvekkel és más idevágó EK irányelvekkel. EK-konformitási nyilatkozat (lásd melléklet) Az EK-konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a gép minden alapvetô biztonságtechnikai- és egészségügyi követelménynek megfelel. A figyelmeztetô táblák jelentése Soha ne nyúljunk a gép zúzásveszélyes részeibe, amíg ott az alkatrészek még mozoghatnak. Ne lépjünk a rendkezelô mozgási tartományába, amíg a meghajtómotor jár. Ne tartózkodjunk a munkagép lengési tartományában. 0600_-Inhalt_

5 Szerkezeti felépítés Szerkezeti felépítés Biztonságtechnikai utasítások: (lásd A1-melléklet 8a.-h. pontok) - A gépet szerelje a traktor emelô szerkezetére. - A hidraulika alsókormányzást (U) úgy rögzítse, hogy a gép oldalirányban ne tudjon kilengeni. EUROTOP 771, 801, 881 idraulika-csatlakoztatása A traktoron legalább egy kettôsmûködésû és egy egyszeresmûködésû hidraulika-csatlakozásnak kell rendelkezésre állni (DW, EW). Egyszeresmûködésû hidraulika-csatlakozás: a a traktornak csak egy egyszeresmûködésû hidraulika-csatlakozása van, akkor egy pótlólagos vezérlôblokk szerelhetô fel (lásd melléklet). - Ezáltal minden hidraulikakör egyenként választható. idraulika-csatlakoztatása EUROTOP 701 A traktoron egy egyszeresmûködésû hidraulika csatlakozónak (EW) kell rendelkezésre állni. A hidraulikavezetéket a traktornál csatlakoztassa - A hidraulikavezetéket csak zárt csappal (A állás) csatlakoztassa a traktoron. a es gyártási évig - A támasztólábat (5b) felhajtani és osappal biztositani (B) Az EW jelzésû csatlakozókuplungot az egyszeresmûködésû vezérlôszelepen csatlakoztassuk. A két DW jelzésû csatlakozókuplungot csatlakoztassuk a kettôsmûködésû vezérlôszelepen. DW ew a es gyártási évig - A támasztólábat annak kihúzásával (5a) nyissa ki és hajtsa fel (5b). - A rugós elôfeszítésû csap (B) magától a helyére ugrik. el gw WW WW= Nagyhatószögû csukló Vontatókötél - A kötelet (S) a traktorfülkébe helyezzük el anbau_

6 Szerkezeti felépítés Kardántengelyhossz - Az elsô üzembehelyezés elôtt a kardántengely hosszát ellenôrizze és adott esetben illessze (lásd a Kardántengely illesztése a B- mellékletben.) L ossztolási folyamat - A kardántengelyfelek hosszillesztése úgy történik, hogy a legrövidebb üzemi hosszakat egymás mellett tartjuk, és megjelöljük. idraulikus kormányzás A hidraulikus alsókormányzást úgy kell rögzíteni, hogy a gép oldalirányba ne tudjon kilengeni anbau_

7 Szerkezeti felépítés A gép leállítása A gépet lehet mind munkahelyzetbe, mind szállítási helyzetben leállítani. A gépet biztonságosan állítsa le! a es gyártási évig - A támasztólábat hajtsa el (5a). - Ügyeljen arra, hogy a forgócsap (B) jól bekattanjon. a a lecsatolásnál problémák lépnének fel: - A vezérlôszelepet (ST) rövid ideig állítsa a Senken (süllyeszteni) (s) állásba. Ezáltal a kupplungban esetleg fennálló maradéknyomás csökenthetô és a hidraulikavezeték végül problémamentesen lecsatolható. 0 ST h s e TD 26/2/16 A - A vonókötelet távolítsa el a traktorfülkébôl. - Az elektromos kábelt (EL) csatolja le a traktorról. - A gépet szerelje le a traktorról. a es gyártási évig - A rugós elôfeszítésû csapot (B) húzza ki. - A támasztólábat hajtsa le (5a) és hagyja a helyére ugrani. Útmutatás: A fogak karjának (1a) levételével a leállítási magasság ill. a leállítási szélesség csökkenthetô. - A kardántengelyt (GW) húzza le és helyezze a támasztékra. - A zárócsapot zárja (A poz.) - A hidraulikavezetéket (EW) a traktorról csatolja EW, DW = EUROTOP 771, 801, 881 EW = EUROTOP anbau_

8 szállítási - és munkahelyzet Biztonságtechnikai okokból kapcsolja le az erôleadó tengelyt ésvárja meg a rendkezelô elem leállását. A munkahelyzetbôl szállításihelyzetbe való átállítást és fordítvacsak sík, szilárd talajon végezze. 1. Zárócsap nyitva (E állás) ST Átállítás munkahelyzetbôl szállítási helyzetbe A e 5. Mindkét rendkezelôegységet egy kissé a talajtól emelje meg. Ehhez mûködtesse az egyszeresmûködésû vezérlôszelepet (ST). 6. ozza a rendkezelô egységet a legszorosabb üzemi állásba. Ezt a munkafolyamatot csak szükség esetén kell elvégezni pl. a gép teljes magasságának csökkentésére. Ehhez a kettõs mûködésû vezérlõegységet (ST) kell mûködtetni. TD 44/94/15 Figyelem! A munkahelyzetbôl szállításihelyzetbe való átállítást és fordítvacsak sík, szilárd talajon végezze. TD44/4/8 2. A fogak tartórúdját (1a) mindkét rendkezelôn vegye le. A fogak tartórúdjának leszerelését csak akkor végezze, ha feltétlenül szükséges, pl. a gép teljes magasságának csökkentésére. A fogak tartórúdját (1a) az alvázon lévô tartócsapra tûzze fel és az elôtétbiztosítóval biztosítsa. A1 A2 7. Mindkét rendkezelô egységet hajtsa fel szállítási helyzetbe (2). Ehhez az egyszeresmûködésû vezérlôszelepet (ST) mûködtesse. Figyelem! Ellenörizni kell, hogy a rögzitökampó a helyén van-e. Rendeltetésszerû rögzítéskor mindkét rögzítôfül (10a) vízszintes helyzetbe kerül a Bal és jobboldalon a terelôvasat (6) hajtsa befelé és sasszeggel (6a) biztosítsa. TD44/4/3 8. ajtsa hátra (T poz.) a védôcsövet (10). A védôcsô (10) szállítási helyzetben. 4. Bizonyosodjon meg arról, hogy a lengési tartomány szabad és senki nem tartózkodik a veszélyes zónában. 9. A zárócsapot zárja (A állás) 0600_-TRANSPORT_

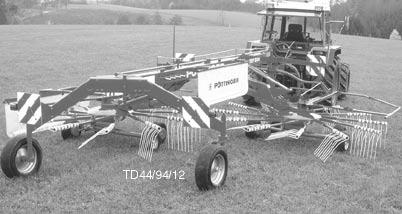

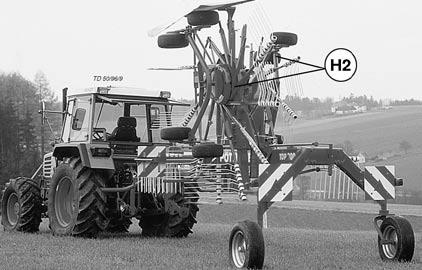

9 szállítási - és munkahelyzet Közúton való közlekedés A gépet csak szállítási helyzetben (2) szállítsa! Figyelem! A következô munkalépéseket be kell tartani: A forgórészeket teljesen fel kell hajtani (2). A zárócsapot zárja (A állás) A e TD44/4/8 Vegye figyelembe hazája törvényhozó szerveinek elôírásait. Közúton való közlekedés csak a Szállítási helyzet c. fejezetben leírtak szerint végezhetô. Védôfelszereléseknek jó állapotban kell lenniük. Lengô részegységeknek az indítás elôtt a helyes pozícióban kell lenniük és veszély okozó helyzetbe kerülés ellen biztosítani kell. A közlekedés megindítása elôtt a világítási funkciót ellenôrizze. Fontos információt ezen kezelési utasítás mellékletében talál. A rögzítés hidraulikusan történik, a rögzítôfülek (10) kiegészítô, biztonsági rögzítésként szolgálnak a 10 TD44/4/3 a ezt nem tartjuk be, akkor bizonyos körülmények között a munkagép szélessége meghaladhatja a 3m szállítási szélességet. < 3 m idraulikus kormányzás A hidraulikus alsókormányzást úgy kell rögzíteni, hogy a gép oldalirányba ne tudjon kilengeni _-TRANSPORT_

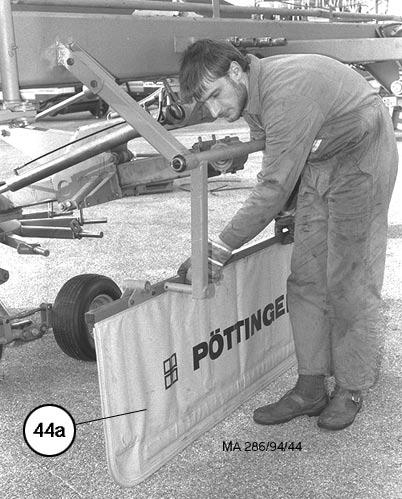

10 szállítási - és munkahelyzet Rendterelô kötény az elsô forgórészekhez Figyelem! Az elsô rendterelô kötény a forgórész felhajtásakor ütközhet a forgórésszel (13a) Segítség az ütközés elkerülésére: Mindkét rendkezelôegységet egy kissé a talajtól emelje meg. A forgórészeket hozza a legszélsô üzemi helyzetbe (A2). TD 44/94/15 A1 A2 Mindkét rendkezelô egységet hajtsa fel szállítási helyzetbe. 0600_-TRANSPORT_

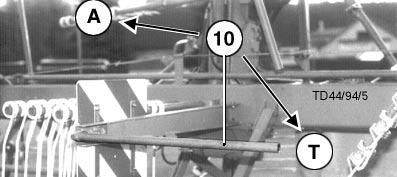

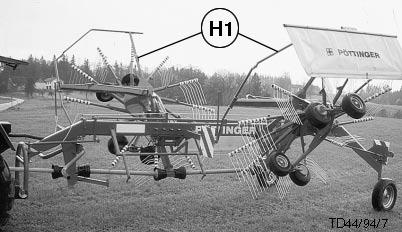

11 Munkahelyzet Munkahelyzet Ne tartózkodjon a munkagép lengési tartományában. 4. Mindkét rendkezelôegységet hajtsa munkahelyzetbe. A zárócsap nyitva (E). Az egyszeresmûködésû vezérlôszelepet (ST) állítsa rövid ideig emelés helyzetbe és egyi dejüleg húzza meg a kötelet (S). Ezzel oldja a rögzitôkampót ( 10 ). o Végül a vezérlôszelepet (ST) állítsa süllyesztés állásba és a rendkezelô elemeket süllyessze a talajig Åtállítás szállítási helyzetbôl munkahelyzetbe Az átállítást munkahelyzetbôl szállítási helyzetbe és viszont csak sík, szilárd talajon végezze. TD44/4/ 1. A zárócsap nyitva (E állás) ST A e TD44/4/8 2. Mindkét védôcsövet (10) fordítsa felfelé (A poz.) 5. Bal és jobboldalon a terelôvasakat (6) hajtsa kifelé és rögzítse sasszeggel (6a). 3. Bizonyosodjon meg arról, hogy a lengési tartomány szabad és senki ne legyen a veszélyes zónában. 0600_-arbeitsSTELLUNG_

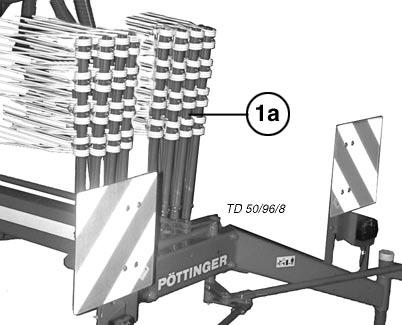

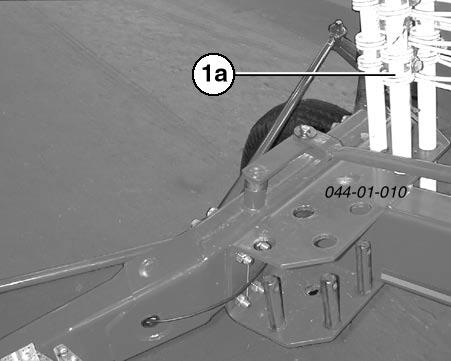

12 Munkahelyzet Az üzembehelyezés elôkészítése Figyelem! Ne lépjen a rendkezelô hatókörébe, amíg a motor jár. 1. Mindegyik fogtartót a rendkezelô két oldalára szerelje fel. A fogtartót (1a) helyezze fel a karokra és biztosítsa (V). Két külön rend vagy egy oldalsó rend 1. Két külön rend beállitása Ebben a munkahelyzetben a gép a baloldalon és középen rak le egy-egy rendet. Mindkét forgórészt egy kicsit elemelni a talajtól. Legszélsô mukahelyzetbe hozni (A2) A rendhatárolót ( 44a ) a forditókeretre felrakni és biztositóval rögziteni. 2. Bal és jobboldalon a terelôvasalást (6) hajtsa kifelé és sasszeggel biztosítsa. 6 6a 40 cm TD 44/4/11 3. A felfogóponyvát húzzuk ki (X) és szorítócsavarral rögzítsük. A távolságot (~40 cm) szükség szerint beállítjuk. TD 44/94/15 A1 A2 2. Az oldalsó rend beállitása Ebben a munkahelyzetben a gép csak a bal oldalán rak le egy, nagy rendet. A baloldali, hátrébb elhelyezelt forgórész átveszi a joppoldali, elôrébb elhelyezett forgôrésztöl a már kész rendet. Mindkét forgórészt egy kicsit elemelni a talajtól. Legbelsô munkahelyzetbe hozni (A1). A rendhatárolót ( 44a ) a vonókeretôl levenni, a tartócsa pokra ( 13a ) a vonókeretre felrakni és biztositóval rögziteni. 0600_-arbeitsSTELLUNG_

13 Munkahelyzet A forgórészek kiemelési sebességének beállítása - A forgórészek kiemelési sebességének beállítása a kézikerék (D) segítségével történhet. D A forgórészek lökethatárolását az állítópálcával () állíthatjuk be. 0600_-arbeitsSTELLUNG_

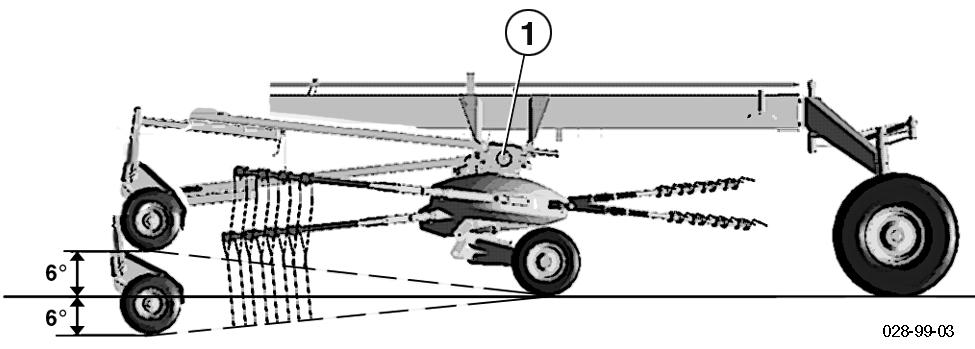

14 A MULTITAST RENDSZER Forgócsukló (1) MULTITAST rendszerü rendsodrók A forgórészek nem mereven csapágyazottak, hanem forgócsuklóval (1) rendelkeznek. Vezetökerék (2) A vezetökerék használatával extrém egyenetlen talaj esetén is optimális talajkövetést (6 ) lehet elérni. Mivel a pálcák igen közel helyezkednek el a vezetökerékhez, ezért a pálcák is optimálisan követik az egyenetlenségeket. Ennek az eredménye a nagyon tiszta gyüjtömunka. EUROTOP 650 multitast Vezetökerék (2) nélküli használat Különleges alkalmazási feltételek szükségessé tehetik, hogy a vezetökereket (2) el kell távolítani. * a vezetökerék (2) nélkül kell dolgozni, akkor a forgócsuklót rögzíteni kell. Különben a forgórész lebillenne és a fogak belekapnának a talajba. A talajkövetés rögzített forgócsuklóval azonban nem olyan optimális, ezért lehetöség szerint ezt a módot kerülni kell. A forgórész lerögzítése: * Sík talajon mindkét forgórészt lehetöség szerint párhuzamosan elhelyezni. * A 3 -as lapot felszerelni - atlapfejü csavar M12 x 30 - Alátét 13 / 30 x 5 * Vezetökereket (2) eltávolítani Átszerelés normál üzemre ( használat vezetökerékkel (2): - Mindkét forgórészt egyenletes talajon leengedni - Vezetökereket (2) felszerelni - Alátéteket 3 eltávolítani Multitast (272)

15 A MULTITAST RENDSZER Vezetökerék (2) nélküli használat EUROTOP 651 multitast / EUROTOP 801 multitast Különleges alkalmazási feltételek szükségessé tehetik, hogy a vezetökereket (2) el kell távolítani. * a vezetökerék (2) nélkül kell dolgozni, akkor a forgócsuklót rögzíteni kell. Különben a forgórész lebillenne és a fogak belekapnának a talajba. A talajkövetés rögzített forgócsuklóval azonban nem olyan optimális, ezért lehetöség szerint ezt a módot kerülni kell. A forgórész lerögzítése: * Sík talajon mindkét forgórészt lehetöség szerint párhuzamosan elhelyezni. * A 3a -as hatlapfejü csavarokat felszerelni - atlapfejü csavar M16 x 70 * Vezetökereket (2) eltávolítani 3a M16 x 0 3b TD b Átszerelés normál üzemre ( használat vezetökerékkel (2): * Mindkét forgórészt egyenletes talajon leengedni * Vezetökereket (2) felszerelni * A 3a hatlapfejü csavarokat eltávolítani * Mindkét 3b gumipuffert felszerelni Rendsodrók multitast rendszer nélkül ( EUROTOP 650/800 külön sorozat Gyártási évig ) Ezen külön sorozatban készült gépek gyárilag ilyen üzemre lettek felszerelve. - A forgórészek merev csapágyazásúak (1). - Vezetökerekek (2) nincsenek. - A forgórészek kerekei (4) elöre vannak helyezve Az ezen sorozatban készült gépek nem a multitast rendszernek megfelelöen készültek, ezért a ráfordítás igen nagy lenne, mert pl. mindkét forgórészt teljesen szét kellene szerelni az átépítéshez. System "MULTITAST" Multitast (272)

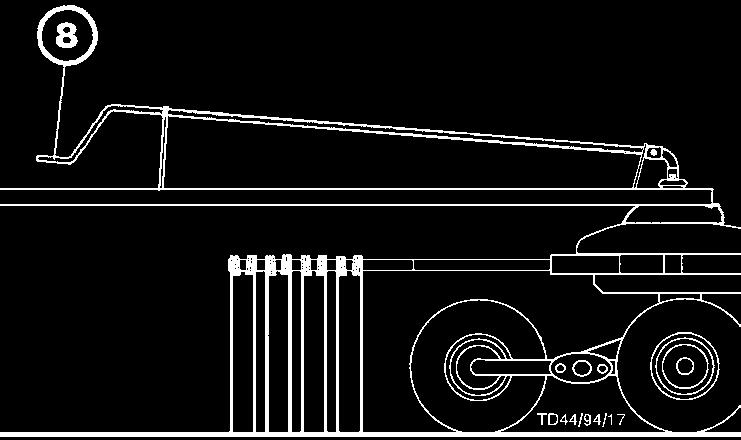

16 ALKALMAZÁS Åltalános irányelvek a géppel folytatott munka során - Minden a rendkezelô hatókörében folytatott munkát csak kikapcsolt erôleadótengelynél szabad végezni. Figyelem! Ne lépjen a rend forgató hatókörébe, amíg a meg hajtó motor jár. Fontos észrevételek a munka megkezdése elôtt (lásd az A1 melléklet, 1,2,3 és 4 pontok) Biztonságtechnikai utasítás: 1. Az erôleadótengelyt kapcsolja be Az erôleadótengelymeghajtást alapvetôen csak akkor kapcsolja be, ha az összes biztonságtechnikai berendezés (burkolatok, védôponyvák, borítások, stb.) rendeltetésszerû állapotban vannak és a gépen védôhelyzetben találhatók. A menetsebességet úgy válassza ki, hogy a teljes terménymennyiség tisztán felszedhetô legyen. - Tlterhelés esetén egy sebességfokozattal kapcsoljon vissza. - Ahhoz, hogy tiszta lazítómunát végezhessen a rendkezelôlehetôleg álljon vízszintesen. Egy egészen csekély elôreajlás megengedett. - A fogak magasságát a kézi forgattyúval (8) állíthatja, a fogak enyhén súrolják a talajt. Túl mélyre való állításnál a takarmány elszennyezôdik ill. a gyepszônyeg megsérül. - A beállítást munka közben gyakran ellenôrizze. A vezetôkerék beállitása A kerék és a pálcák közötti távolságot (A) lehetôség szerint a legkisebbre válasszuk, ennek az credménye lesz a tiszta betakaritó munka. - A csapot a takarmány mennyiségének megfelelô helyzetbe tegyük. - ezulán a négyszögszelvényt a hatlapú anya segitségével játékmentesen rögzitsük A gépet csak munkahelyzetben kapcsolja be és ne lépje túl az elôírt erôleadótengely fordulatszámot (pl. max. 540 f/perc)! Egy matrica, mely a hajtómû mellett nyert elhelyezést, tájékoztat arról, hogy milyen erôleadótengely fordulatszámmal van gépe felszerelve. Erôleadótengely fordulatszám Max. erôleadótengely fordulatszám = 540 f/perc. A kedvezô erôleadótengely fordulatszám kb. 450 f/perc. - a a takarmányt a rendrôl a fogak ismét visszaszakítják (tisztátalan munka), akkor csökkentse az erôleadótengely fordulatszámát. - A fogak vezérlésének pályagörbéje átállítható (optimális fogvezérlés). - Az traktor alsó vezérlése (U) oldalirányban játék nélkül kell, hogy reteszelve legyen, hogy a gép ide-oda lengését elkerüljük. Fordulómanôver munkahelyzetben A rendkezelôk az egyszeresmûködésû vezérlôszelep (ST) mûködtetésével felemelhetôk (1 poz.) Itt a meghajtást nem kell lekapcsolni. Figyelem! Ne lépjen a rendkezelô hatókörébe, amíg a meghajtómotor jár. TD 62/97/1 SK A 286 / EINSATZ

17 TD 33/97/2 Lejtôn történô használat Vigyázat a lejtôn való kanyarodásnál! A rendkezelô egység súlya (G) befojásolja a traktor menettulajdonságait Ez különösen lejtôs területen veszélyes szituációkhoz vezethet. Borulásveszély áll fenn ha a lazítóegységeket hidraulikusan kiemeli - a lejtôn felfelé helyezett rendlazítóegységet mindíg elôször fel kell emelni, miáltal egyenetlen súlyelosztás (G) jön létre. Biztonságtechnikai utasítás Csökkentse a sebességet a kanyarmenetnek megfelelôen. Jobb a lejtôn hátrafelé haladni, mint egy kockázatos fordulómanôvert végezni. TD 33/97/1 g kanyarmenetnél kiemelt rendlazítóegységekkel angfahrt_

18 Karbantartás és Gondozás Általános karbantartási utasítások Annak érdekáben, hogy a gép hossszú üzemtartam után is jó állapotban legyen, kérjük vegyég figyelembe a következô utasításokat: - Az elsô üzemórák után húzzuk meg az összes csavart. Elsósorban a késcsavarkötést ellenôrizzük. - Vegyük figyelembe a szöghajtás és a fûkaszára vonatkozó utasításokat. Alkatrészek Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. a. Ezekhez a gépekhez eredeti alkatrészeket és tartozékokat fejlesztettek ki. b. Külön felhívjuk a figyelmet, hogy a nem általunk leszállított eredeti alkatrészeket és tartozékokat mi nem ellenôriztük és nem is hagytuk jóvá. c. Ilyen termékek beépítése és/vagy felhasználása hátrányosan módosíthatja vagy befolyásolhatja az Ön gépéhez megadott szerkezeti tulajdonságokat. d. A gyártó szavatossága nem érvényes olyan károkra, amelyek nem eredeti alkatrészek és tartozékok felhasználásából származnak. Szabadban történô tárolás Szabadban történô hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés TD 49/93/2 FETT - A téliesítés elôtt a gépet alaposan tisztítsuk meg. - Állítsuk idôjárástól védett helyre. - A futómûolajat cseréljük ki ill. helyettesítsük. - A csupasz alkatrészeket rozsdától vedjük. - A kenésterv alapján minden kenôhelyet kenjünk le. Kardántengely - lásd melléklet Karbantartáskor kérjük vegye figyelembe! Alapvetôen ennek a kezelési útmutatónak az utasításai érvényesek. a ebben nincsenek speciális utasítások, akkor a kardántengely gyártójának kezelési uatsításában szereplô utasítások érvényesek. idraulikus berendezés Vigyázat! Sérülés- és fertôzés veszélye! Magas nyomás alatt kilépô folyadékok áthatolhatnak a bôrön. Ezért azonnal forduljunk orvoskoz! Biztonságtechnikai utasítások Beállitási-, karbantartási- és javítási munkák meg kezdése elött állítsuk le a motort. A gép alatti munkákat ne kezdjük meg anélkül, hogy a biztonságos kitámasztást ne végeztük volna el. Az elsô üzemórák után húzzuk meg az összes csavart. Javítási utasítások Kérjük vegyék figyelembe az R. mellékletben megadott javítási utasításokat A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus aldatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztísztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbájaratot. - Nagy nyomással v é g z e t t t i s z t í t á s következt é b e n l a k k s é r ü - l é s e k keletkezhetnek. Az elsô 10 üzemóra utan és utána minden 50. üzemóra után - ellenôrizzük a hidraulikus aggregátot és a csôvezetékek tömítettségét és adott esetben húzzuk meg a csavarokat újból. Minden üzembevétel elött - Ellenôrizzük a hidraulika tömlôit kopásra. Az elkopott vagy megsérült hidraulikus tömlôket azonnal cseréljük ki. A cserevezetékeknek is meg kell felelniük a gyártó követelményeinek. A csôvezetékek természetes öregedésnek vannak kitéve, ezért az 5-6 éves felhasználási idejüket nem szabad meghaladni. 0400_-Allgemeine-Wartung_BA

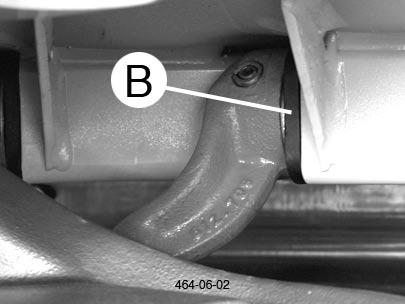

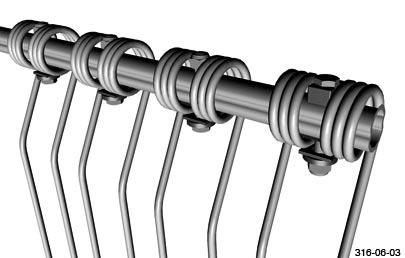

19 ÁPOLÁS Pálcatartó karok A távolságnak (A) normál üzemben 1 mm-nek kell lennie. a a tengely (W) játéka nagyobb lesz, akkor alátétekkel kell korrigálni. a a távolság (A) nagyobb, mint 4 mm, akkor a perselyeket (B) ki kell cserélni a pálcatartó karok belsô oldalán. Különben ennek következtében egyéb károk is keletkezhetnek a gépen. Figyelem! A tengely (W) távolságát (A) évente legalább egyszer ellenôrizni kell! Rugós pálcák A rugós pálcák rögzítôcsavarjait (S) az elsô 10 üzemóra után ellenôrizni kell és szükség esetén utána kell húzni ôket. S U ZA A 2007-es gyártási évtôl * A külsô pálcáknál (ZA) egy külön alátétet (U) is felszerelünk - Ehhez hosszabb csavarok szükségesek (80mm). - A csavarokat a fejükkel felfelé szereljük be. * Az EUROTOP 421 A/ 421 N/ 461 N/601/691/771/881-re érvényes 0600_-Zinkenarmwartung_

20 8 h FeTT cm OIL (V) 0,3 Liter OIL (III) 1 j FeTT 2x (IV) FeTT 4x (IV) FeTT 1x (IV) OIL 20 h OIL 3x (IV) FeTT 2x (IV) FeTT 3x (IV) FeTT 1x (IV) FeTT ( - bj x (IV) FeTT 20 h 0300 SCMieRPLAN (286) 0,3 Liter OIL (III) 1 j cm OIL (V) 0300 Schmierpl_

21 MÛSZAKI ADAOK Mûszaki adatok TOP 8O1 multitast Rendrakóelemek darabszáma A fogtartókarok száma rendforgató elemenként Munkaszélesség Gép szélesség munkahelyzetben Szállítási szélesség-felhajtva Munkahossz Szállítási hossz Szállítási magasság forgatóelemek felhajtva Szállítási magasság forgatóelemek felhajtva Szükséges meghajtási teljesítmény Súly kardántengellyel Erőleadótengelyfordulatszám max. f/perc SK 286 típus ,7-13,2 m 6,7-13,2 m 2,9 m 7,1 m 7,1 m max. 4,0 m min. 3,4 m 44 kw-tól (60 LE) 1890 kg 540 A rendforgató rendeltetésszerû alkalmazása A EUROTOP 801 multitast rendforgató kizárólag szokásos mezőgazdasági munkák végzésére készült. Zöld-, nyerstakarmány, fonnyasztott takarmány és szalma rendrerakására. Minden ettől eltérő használat nem rendeltetésszerûnek számít. Az ebből eredő károkért a gyártó nem szavatol; a kockázatot itt egyedül a használó viseli. A rendeltetésszerû alkalmazás körébe tartozik a gyártó által előírt ápolási- és karbantartási előírások betartása is. Beállítások Abroncsozás a forgatókon Abroncsozás az alvázon 16x6,5-8/4Ply rating/1,2 bar 215/65-15/6 Ply rating/2,0-2,5 bar Megengedett max. sebesség Tartós hangnyomásszint 30 km/ó 81 db(a) 62 Az adatok nem kötelezőek Szükséges csatlakozások 1 kettősmûködésû hidraulikacsatlakozás Üzemi nyomás min.: 140 bar Üzemi nyomás max.: 180 bar 1 egyszeres mûködésû hidraulikacsatlakozás Üzemi nyomás min.: 140 bar Üzemi nyomás max.: 180 bar 7-pólusú csatlakozó a világítóberendezésekre (12 Volt) 66 TD 11/00/7 A típustábla elhelyezése A gyártási szám a mellékelten bemutatott típustáblán és az alvázon van beütve. Garanciális esetek és kérdések feldolgozása a gyártási szám megadása nélkül nem lehetséges. Kérjük vezesse fel a gép átvétele után a gép gyártási számát a kezelési utasítás címlapjára. Ihre/Your/Votre Masch.Nr. / Fgst.Ident.Nr. Az Ön gépének száma Techn Dat_

22 MELLÉKLET -Anhang Titelblatt _BA-Allgemein

23 ogy az eredetit ne hamisítsák Az eredeti Pöttinger alkatrészekkel jobban tud dolgozni Minôség és méretpontosság - Üzembiztosság. Megbízható mûködés Nagyobb élettartam - Gazdaságosság. Garantáltan rendelkezésére áll az Ön Pöttinger kereskedôjénél. a Ön olyan döntés elôtt áll, hogy Eredetit vagy utángyártottat? Akkor a döntést gyakran az ár határozza meg. De egy olcsó vétel néha igen drága tud lenni Ezért ügyeljen vásárláskor a négylevelû lóherével ellátott eredeti alkatrészekre! -Anhang Titelblatt _BA-Allgemein

24 Biztonságtechnikai utasítások A-melléklet Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. 1.) Rendeltetésszerû használat a. Lásd mûszaki adatok. b. A rendeltetésszerû használat körébe tartozik a gyártó által készített üzemeltetési ápolásiés karbantartási utasítások betartása is. 2.) Alkatrészek a. Eredeti alkatrészek és tartozékok speciálisan ezekhez a gépekhez ill. berendezésekhez készültek. b. Nyomatékosan felhívjuk a figyelmet arra, hogy a nem általunk szállított eredeti alkatrészek és tartozékok általunk nem kerültek bevizsgálásra és jóváhagyásra sem. c. Ilyen termékek beépítése és/vagy alkalmazása bizonyos körülmények között az Ön gépének általunk megadott tulajdonságait negatívan befolyásolhatják. Azokért a károkért, amelyek a nem eredeti alkatrészek és tartozékok alkalmazása miatt keletkeztek a gyártó semmiféle felelôsséget nem vállal. d. A gépen történô önhatalmú változtatások, valamint idegen szerkezeti elemek rászerelése a gépre a gyártó szavatosságát kizárja. 3.) Védôberendezések Az összes védôberendezésnek a gépre rászerelve és megfelelô állapotban kell lennie. Az elkopott és sérült burkolatokat vagy védôkereteket idôben fel kell újítani. 4.) Üzembehelyezés elôtt a. A munka megkezdése elôtt az üzemeltetô minden mûködtetô szerkezetet, valamint a munkamenetet meg kell, hogy ismerje. Az üzembehelyezés alatt ez már túl késô! b. A jármû vagy a gép üzembehelyezése elôtt ellenôrizni kell a közlekedésiés üzembiztonsági feltételeket. 5.) Azbeszt Bizonyos kereskedelmi alkatrészek mûszaki okok miatt azbesztet tartalmazhatnak. Figyeljük az alkatrészek jelzését. 6.) Személyek szállítása tilos a. Személyek szállítása a gépen nem megengedett. b. A gépet a közutakon csak a közútra elôírt pozícióban szabad szállítani. 7.) Menetsebesség munkagéppel való felszerelés esetében a. A vontatójármû elôl és hátul elegendô mennyiségû ballasztsúllyal van ellátva, hogy a kormányozhatóságot és a fékezhetôséget biztosítsa (a jármû önsúlyának legalább 20%-a a mellsô tengelyre essen). b. A menettulajdonságokat közúton a munkagé pek befolyásolják. A haladási módot minden kor a domborzatiés talajviszonyokhoz kell igazítani. c. K a n y a r m e n e t b e n Kg v o n t a t o t t k o c s i v a l 20% e z e n k í v ü l m é g a kirakodás távolságát és a munkagép lendsúlyát is figyelemmel kell kísérni! d. Kanyarmenetben vontatott vagy nyerges felfüggesztésû munkagépek esetében ezenkívül még a kinyúlási távolságot és a munkagép lendsúlyát is figyelembe kell venni! 8.) Általános tudnivalók a. Mielôtt munkagépeket a hárompontfelfüggesztésre akasztunk a rendszerkart olyan állásba kell hozni, hogy véletlen emelés vagy süllyesztés lehetetlen legyen! b. Munkagépeknek a traktorra való csatolása közben sérülés veszélye áll fenn! c. A hárompontrudazat tartományában sérülés veszélye állhat fenn a nyírózúzó helyeken! d. Külsô mûködtetésnél a tevékenység közben ne lépjünk a traktor és a munkagép közé! e. A kardántengely felés leszerelése csak leállított motornál végezhetô. f. Felemelt munkagéppel történô közúti közlekedésnél a kezelôkart lesüllyedés ellen reteszelni kell. g. A traktor elhagyása elôtt a munkagépeket eresszük le a talajra - a gyujtáskulcsot húzzuk ki! h. A traktor és a munkagép között senki sem tartózkodhat anélkül, hogy a jármû elgördülés ellen rögzítôfékkel és/vagy alátétékekkel biztosítva ne legyen! i. Minden ápolási-, karbantartási-, és átszerelési munkánál a meghajtómotort le kell állítani és a meghajtókardántengelyt ki kell húzni. 9.) A gép tisztítása A csapágyakat és hidraulika alkatrészeket ne tisztítsuk nagynyomású tisztítóberendezéssel 9400_-Anhang A_Sicherheit - A 1 -

25 Melléklet - B KARDÁNTENGELY A kardántengely illesztése Munkavédelmi eligazítások A helyes hossz az egymás mellé helyezett kardántengelyfelek alapján állapítható meg. A gép üzembehelyezésénél a jóváhagyott hajtótengelycsonk fordulatszámát nem szabad túllépni. - A tengelycsonk lekapcsolása után a munkagép még utánforoghat. Csak akkor szabad rajta munkát végezni, ha a gép teljesen leállt. - A gép leállításánál a kardántengelyt elôírásszerûen le kell venni ill. lánc segítségével biztosítani kell. A biztosítóláncot () ne használjuk a kardántengely felakasztására. Figyelem! Csak a megjelölt ill. leszállított kardántengelyt használja, mivel különben az esetleges káresetekért a gyártó garanciát nem vállal. ossztolási folyamat - A kardántengelyfelek hosszillesztése úgy történik, hogy a legrövidebb üzemi hosszakat egymás mellett tartjuk, és megjelöljük. Figyelem! A maximális üzemi hosszra (L1) ügyelni kell. - A lehetô legrövidebb csôátfedésre (min. 1 / 2 X) törekszünk A belsôés külsô védôcsövet egyenletesen rövidítjük Túlterhelésbiztosítást (2) a gépoldalon felhelyezzük! Nagyhatószögû csukló: Maximális lecsévélôdés üzem közben és állóhelyzetben 70 fok. Normálcsukló: Maximális lecsévélôdés állóhelyzetben 90 fok. Maximális lecsévélôdés üzem közben 35 fok. Minden üzembehelyezés elôtt ellenôrizzük a kardántengelyt, hogy a záróelemek biztonsággal bekattantake. Biztonsági lánc - Kardántengelyvédôcsôlánccal körbeforgás elleni biztosításhoz. A kardántengely megfelelô lengéstartományára ügyeljünk! Ápolás Elkopott burkolatokat azonnal újítsuk fel. - Minden üzembehelyezés és minden 8 üzemóra elôtt márkás zsírral le kell kenni. - Minden hosszabb állásidô elôtt a kardántengely tisztítsuk meg és kenjük le. - Téli üzemeltetésnél az összes védôcsövet zsírozzuk le, hogy a keményrefagyást elkerüljük. (A=évente) 8 h FeTT 0700_ -Gelenkwelle_BA-ALLG - B1 -

26 Melléklet - B KARDÁNTENGELY Mûködési mód egy bütykös kapcsolókuplung alkalmazásánál A bütykös kapcsolókuplung egy olyan kapcsolókuplung, amely a forgatónyomatékot túlterhelés esetén nullára kapcsolja. A lekapcsolt kuplung a hajtó tengelycsonkmeghajtás szétcsatolásával bekapcsolható. A k u p l u n g b e k a p c s o l á s i f o r d u l a t s z á m a 200 f/perc alatt van. FIGYELEM! Az újbóli bekapcsolás csökkentett tengelycsonkfordulatszám esetében is lehetséges. TANÁCS! A kardántengely bütykös kapcsolókuplungjának nincs töltéskijelzôje. Ez egy tisztán túlterhelési biztosítás, amely az Ön jármûvét sérülésektôl óvja. Elôírásszerû haladás mellett elkerülhetô a kuplung gyakori mûködtetése és megóvja ezt és a gépet a szükségtelen kopásoktól. Kenési intervallum: 500 óra (speciális kenôzsír) Csúszókuplungos kardántengelyeknél fontos Túlterhelés és rövid idejû nyomatékcsúcsok esetében a nyomaték korlátozásra kerül és az átviteli idô alatt egyenletesen kerül továbbításra. Az elsô használat elôtt és hosszabb idejû leállítás után a csúszókuplungok mûködését ellenôrizni kell. a.) A K90, K90/4 és K94/1 nyomórugók illetve a K92 és K92/4 állítócsavarok L méretét meg kell határozni, b.) A csavarokat ki kell lazítani, így a csúszókuplungok tehermentesülnek. A kuplungot át kell forgatni. c.) A csavarokat be kell állítani az L méretre. A kuplung újra üzemkész. K0,K0/4,K4/1 L K2E,K2/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

27 Üzemanyagok 1997-ös kiadás A gép teljesítménye és élettartama függ a gondos karbantartástól és a jó üzemanyagok alkalmazásától. Üzemanyagfelsorolásunk megkönnyíti az alkalmas üzemanyagok helyes kiválasztását. A kenéstervben a mindenkor alkalmazandó üzemanyagot jelzéssel (pl. III ) szimbolizáljuk. Az Üzemanyagjelölés segítségével a kívánt minôségi ismérv és az ásványolajcégek megfelelô terméke kiválasztható. Az ásványolajcégek jegyzéke a teljesség igénye nélkül készült. A hajtómûolajat a kezelési utasítás szerint - de legalább évente 1x cserélni kell. - Az olajleeresztô csavart kivesszük, a régi olajat leeresztjük és annak rendje módja szerint eltávolítjuk. Leállítás elôtt (téli idôszak) olajcserét végzünk és minden kenôhelyet megkenünk. Csupasz fémrészeket kívülrôl (csuklók stb.) a következô táblázat egy IV rovat szerinti termékével megzsírozzuk, hogy a rozsdától védjük. (II) F E T T I II III IV V (IV) VI VII ÖL Üzemanyag karakterisztika igényelt minöségi ismérv LP IDRAULIKA DIN 51524, 2. rész t. MEGJEGYZÉSEK * ** *** SAE 30 motorolaj az API CD/SF szerint SAE 90 ill. SAE 85 W-140 hajtó müolaj az API-GL 4 vagy API-GL 5 Li-zsír (DIN , KP 2K) Folyékony hajtómükenöanyag (DIN :GO) Komplexzsír (DIN : KP 1R) SAE 90 ill. 85 W-140 hajtómü-olaj az API-GL 5 szerint - D27 -

28 Firma Company Société Societá AGIP ARAL I (II) II III F E T T IV (IV) V VI VII MEGJEGYZÉSEK OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM F 32/46 MOTOROIL D 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBO- RAL SUPER TRAKTORAL 15W-30 ROTRA Y 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIEBEÖL YP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB L 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL YP 90 - ÖL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCS GENOL MOBIL RG SELL TOTAL VALVOLINE VEEDOL WINTERSALL * Folyadékfékestrktorokka végzett esatolt munkáknál J 20 A specifikáció szükség AVILUB RL 32/46 AVILUB VG 32/46 YDRAULIKÖL LP 32/46/68 SUPER 2000 CD-MC * YDRA YDR. FLUID * YDRAU- LIKÖL MC 530 ** PLANTOYD 40N *** MOTOROIL D 30 MULTIGRADE DC 15W-40 TRAC- TAVIA F SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD D SUPERIOR 20 W-30 D SUPERIOR SAE 30 ENERGOL SF 32/46/68 VISCO 2000 ENERGOL D 30 VANELLUS M 30 YSPIN AWS 32/46/68 YSPIN AW 32/46 RX SUPER DIESEL 15W-40 POWERTRANS GETRIEBEÖL MZ 90 M MULTIYP 85W-140 SUPER 8090 MC YPOID 80W-90 YPOID 85W-140 GEAR OIL 90 EP YPOGEAR 90 EP EPX 80W-90 YPOY C 80W-140 AVIA MERZWECKFETT AVIA ABSCMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL YP 90 EP MULTIYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE TO CASTROLGREASE LM RENOPLEX EP 1 YPOID 85W-140 OLEX PR 9142 YPOGEAR 90 EP YPOGEAR 85W-140 EP IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 YPOY C 80W-140 ** idraulikaolajok LP-(D) + V *** LP + V növénbázisú hidraulikaolajok biológiailag lebonthatók, ezért különösen környeze barát termékek LP 32/46/68 LP-M M32/M46 OLNA 32/46/68 YDRELF 46/68 NUTO 32/46/68 NUTO P 32/46/68 MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUS- TROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 GETRIEBEÖL MP 85W-90 GETRIE- BEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RENOX 34 GA O EP POLY G O MULTI PURPOSE GREASE FIBRAX EP 370 NEBULA EP 1 GP GREASE GETRIEBEÖL B 85W-90 GETRIEBE- ÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK LP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL D/B SAE 30 UNIVERSAL TRACTOROIL SUPER YPOID GA 90 YPOID GB 90 OCDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 YPOID GB 90 YDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN YDRAMOT 1030 MC ** RENOGEAR YDRA * PLANTOYD 40N *** TITAN YDRAMOT 1O3O MC TITAN UNIVERSAL D PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85 W-140 RENOGEAR YPOID 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADESIV 2 PLANTOGEL 2 N RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85W-140 RENOGEAR YPOID 90 YDRAULIKÖL LP/32/46/68 YDRAMOT 1030 MC * YDRAU- LIKÖL 520 ** PLANTOYD 40N *** MULTI TC YDRAMOT 15W-30 YDRAMOT 1030 MC GETRIEBEÖL MP 90 YPOID EW 90 YPOID 85W-140 MERZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N GETRIEBEFLIESSFETT PLANTOGEL 00N RENOPLEX EP 1 YPOID EW 90 YPOID 85W-140 DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 VI/46VI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 D 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA D 30 SUPER D 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA 30 MULTAGRI TM 15W-20 MOBILUBE GX 90 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKGETRIEBEÖlSAE90 YPOID EW 90 SPIRAX 90 EP SPIRAX D 90 SPIRAX D 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 RENOPLEX EP 1 YPOID EW 90 SPEZ. GETRIEBEFETT SIMMNIA GREASE O AEROSELL GREASE 22 DOLIUM GREASE R SPIRAX D 90 SPIRAX D 85W-140 MULTIS EP 2 MULTIS EP 200 MULTIS T 1 TOTAL EP B 85W-90 ULTRAMAX LP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX VLP 32 ** ULTRAPLANT 40 *** SUPER PO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 P GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 P GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 D PLUS SAE 30 MULTIGRADE SAE 80/90 MULTI- GEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLAN S (G) 32/46/68 WIOLAN VG 46 ** WIOLAN R 32/46 *** YDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 YPOID-GETRIEBEÖL 80W-90, 85W-140 MERZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 YPOID-GETRIEBEÖL 80W-90, 85W D28 -

29 Fontos információk az Ön biztonsága érdekében Traktor és függesztett gép kombinációja Az elsô vagy a hátsó hárompontra felszerelt gépek nem vezethetnek a traktor megengedett összsúly, megengedett tengelyterheléseinek és a a gumik hordképességének túllépéséhez. A traktor elsô tengelyét mindig minimum a traktor üres tömegének 20%-ával kell terhelni. Minden esetben gyôzôdjön meg munkagép vásárlás elôtt arról, hogy ezek a feltételek teljesülnek és végezze el ezeket a számításokat vagy vigye a traktort a mérlegre. Az össztömeg, a tengelyterhelések, a gumik hordképességének és a szükséges minimális súlyterhelés meghatározása: A számítások elvégzéséhez a következô adatokra lesz szüksége: T L [kg] T V [kg] A traktor üres tömege Az üres traktor elsô tengelyterhelése 1 1 a [m] A mellsö függesztésü gép / frontsúly súlypontja és az elsö tengely középvonala közti távolság T [kg] Az üres traktor hátsó tengelyterhelése G [kg] A hátsó függesztésü gép tömege / hátsó súlyozás G V [kg] A mellsö függesztésü gép tömege /eslö súlyozás Lásd a traktor kezelési útmutatóját Lásd az árlistát és/vagy a gép kezelési utasítását Mérés b [m] c [m] d [m] A hátsó függesztésü gép / hátsó súly súlypontja és a hátsó gengely középvonala közti távolság A traktor tengelytávolsága Az alsó vezetökar golyója és a hátsó függesztésü gép / hátsó súly súlypontja közti távolság átsó függesztésü gép illetve front és hátsó gépkombináció 1. A minimális elsö súlyozás számitása Írja be a táblázatba a számított szükséges elsô frontsúlyt, amely a traktor elején szükséges. Mellsô függesztésû gép 2. A minimális hátsó súlyozás számítása Írja be a táblázatba a számított szükséges hátsó súlyt, amely a traktor hátulján szükséges zusinfo / Ba-el Allg. - Z.29 -

30 Fontos információk az Ön biztonsága érdekében 3. A tényleges elsötengely terhelés számitása Tvtat (a az elsô függesztésû munkagéppel (Gv) nem érjük el a minimális frontsúlyt (Gvmin), akkor a frontgép tömegét a szükséges frontsúly tömegére meg kell növelni). Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett mellsô tengelyterhelést. 4. A tényleges össztömeg számítása Gtat (a a hátsó függesztésû munkagéppel (Gh) nem érjük el a minimális hátsó súlyt (Ghmin), akkor a hátsó gép tömegét a szükséges hátsó súly tömegére meg kell növelni). Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett össztömeget. 5. A tényleges hátsótengely terhelés számítása Gtat Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett hátsó tengelyterhelést. 6. A gumik teherbíróképessége Írja be a kerekek teherbírásának megengedett dupla értékeit (két kerékre) a táblázatba. Táblázat Tényleges érték a számitás szerint Megengedett érték a kez. ut. szerint Dupla megengedett teherbíróképesség M i n i m á l i s keréksúlyozás elöl / hátul Össztömeg Mellsö tengelyterhelés átsó tengelyterhelés A minimális súlyozást függesztett gépként vagy súlyként a traktorra mindenképpen fel kell rakni! A számított értékeknek kisebbnek / egyenlônek kell lennie a megengedett értékhez viszonyítva! zusinfo / Ba-el Allg. - Z.30 -

31 1-es melléklet EU-Megfelelôségi nyilatkozet A 98/37/EG-irányalvnek megfelelôen ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. Mi, az (A gyártó neve) A-4710 Grieskirchen; Industriegelände 1 (A cég teljes címe a közösségen belül lévô meghatalmazott esetén a cég adatai és a gyártó címe) saját felelôsségünk tudatában kijelentjük, hogy a következô termék: Kettős rendsodró EUROTOP 801 multitast Típus SK 286 (Gyártmány, típus) amelyre ez a nyilatkozat vonatkozik, a 98/37 EG-irányelv idevágó alapvetô biztonsági és egészségügyi elôírásainak, (amennyiben szükséges) valamint más EG-irányelvek idevonatkozó követelményeinek (A más irányelvek címe és/vagy száma és kiadási dátuma) megfelel. (amennyiben szükséges) Az EG-irányelvekben megfogalmazott alapvetô biztonsági és egészségügyi elôírások szakszerû alkalmazásáért a következô szabványokat és/vagy mûszaki specifikációkat vettük figyelembe: (A szabványok és/vagy mûszaki specifikációk címe és/vagy száma) EG Konformitätserklärung pa. Ing. W. Schremmer Grieskirchen, Entwicklungsleitung (A kiállítás helye és ideje) (Az illetékes neve, beosztása és aláírása)
