2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE / 0000-

3 TERMÉKÁTADÁSI ÚTASÍTÁS Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-70 Grieskirchen Tel. (078) Telefax (078) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße Telefon (0 8 9) / Telefax (0 8 9) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße Telefon (0 8 9) / Telefax (0 8 9) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A Servo váltvaforgató ekét a szállítólevél szerint átvizsgáltam, a felszereléseket ellenöriztem. Az összes biztonságtechnikai berendezés és kezelöberendezés rajta van. A gép kezelését, elsö üzembehelyezését és karbantartását a kezelési utasítás segítségével és átadásával a vevönek elmagyaráztam. A traktorra való felszerelés és beállítás megtörtént. A traktorral való hidraulikus összekötés megtörtént és a helyes csatlakoztatást ellenöriztem. A hidraulikus funkciókat (forgatás, fogásszélesség beállítás) bemutattam és elmagyaráztam. Az ekét a traktorhoz helyesen beállítottam (az elsö ekefej fogásszélességét és a vonópontot). A szállítási és munkahelyzetet elmagyaráztam. Az opcionális és kiegészítö felszereléseket elmagyaráztam. A kezelési utasítás feltétlen elolvasására felhívtam a figyelmet. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Servo - -

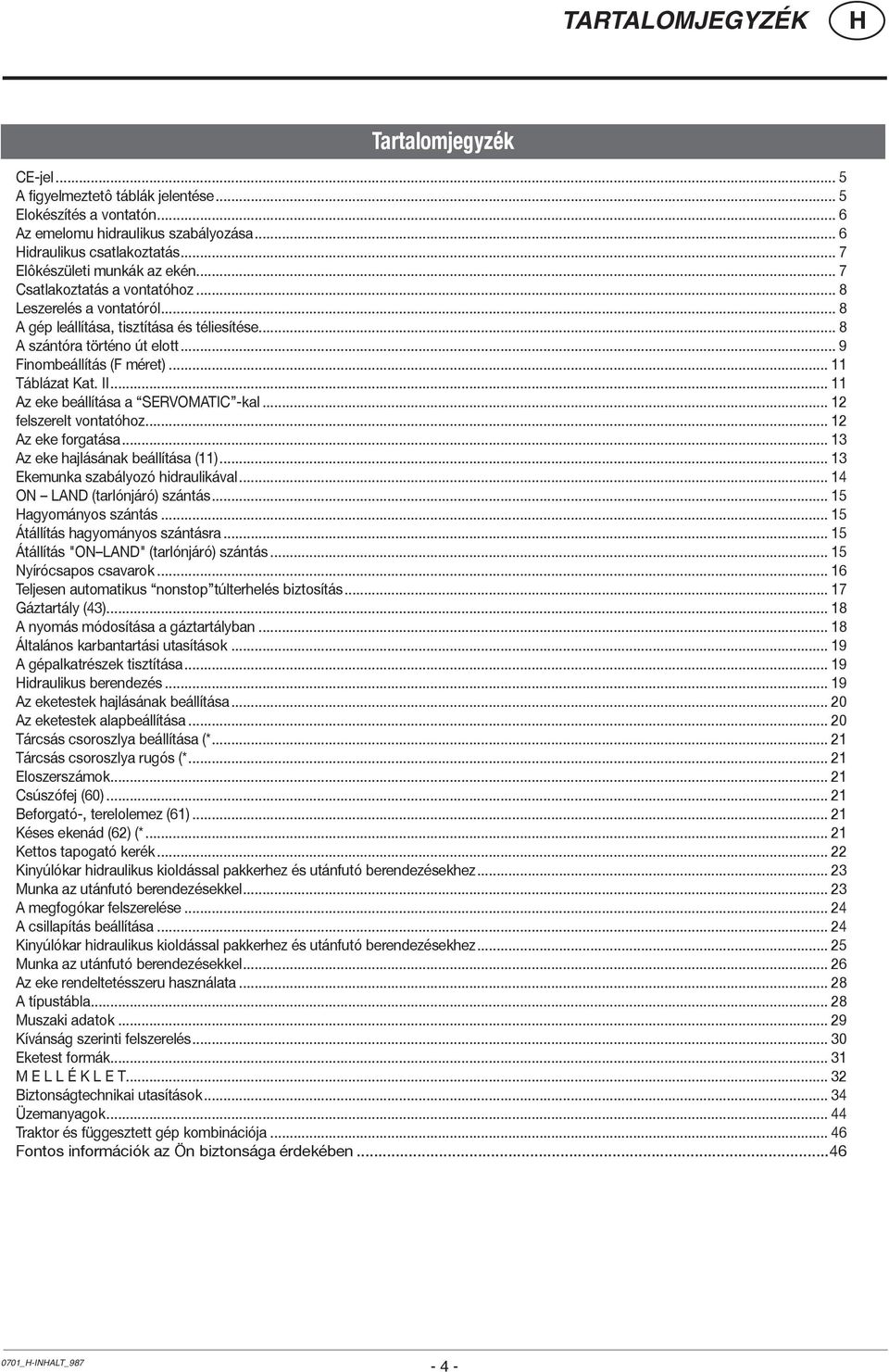

4 TARTALOMJEGYZÉK Tartalomjegyzék CE-jel... 5 A figyelmeztetô táblák jelentése... 5 Elokészítés a vontatón... 6 Az emelomu hidraulikus szabályozása... 6 idraulikus csatlakoztatás... 7 Elôkészületi munkák az ekén... 7 Csatlakoztatás a vontatóhoz... 8 Leszerelés a vontatóról... 8 A gép leállítása, tisztítása és téliesítése... 8 A szántóra történo út elott... 9 Finombeállítás (F méret)... Táblázat Kat. II... Az eke beállítása a SERVOMATIC -kal... felszerelt vontatóhoz... Az eke forgatása... Az eke hajlásának beállítása ()... Ekemunka szabályozó hidraulikával... ON LAND (tarlónjáró) szántás... 5 agyományos szántás... 5 Átállítás hagyományos szántásra... 5 Átállítás "ON LAND" (tarlónjáró) szántás... 5 Nyírócsapos csavarok... 6 Teljesen automatikus nonstop túlterhelés biztosítás... 7 Gáztartály ()... 8 A nyomás módosítása a gáztartályban... 8 Általános karbantartási utasítások... 9 A gépalkatrészek tisztítása... 9 idraulikus berendezés... 9 Az eketestek hajlásának beállítása... 0 Az eketestek alapbeállítása... 0 Tárcsás csoroszlya beállítása (*... Tárcsás csoroszlya rugós (*... Eloszerszámok... Csúszófej (60)... Beforgató-, terelolemez (6)... Késes ekenád (6) (*... Kettos tapogató kerék... Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez... Munka az utánfutó berendezésekkel... A megfogókar felszerelése... A csillapítás beállítása... Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez... 5 Munka az utánfutó berendezésekkel... 6 Az eke rendeltetésszeru használata... 8 A típustábla... 8 Muszaki adatok... 9 Kívánság szerinti felszerelés... 0 Eketest formák... M E L L É K L E T... Biztonságtechnikai utasítások... Üzemanyagok... Traktor és függesztett gép kombinációja... 6 Fontos információk az Ön biztonsága érdekében _-INALT_

5 TARTALOMJEGYZÉK CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja, hogy a gép megfelel az Európai Közösség gépgyártási irányelveinek és más elôírásainak. Az EK konformitási nyilatkozat (lásd melléklet). Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonsgtechnikai- és egészségügyi követelménynek megfelel. A figyelmeztetô táblák jelentése Ne tartózkodjunk a munkagép lengési tartományában. Soha ne nyúljunk a gép zúzásveszélyes részeibe, amíg ott az alkatrészek még mozoghatnak. 950_-WARNBILDER_9-5 -

6 CSATLAKOZTATÁS A VONTATÓOZ Általános megjegyzések Elokészítés a vontatón Kérjük figyeljenek a használt vontató gép teljesítményének határára. Kerekek - A vontató hátsó kerekeinek levegonyomása szántás közben 0,8 bar legyen. - Nehéz környezeti viszonyok esetén kiegészíto keréksúlyok elonyt jelenthetnek. Lásd továbbá a vontató gyártójának használati utasításait. Ballasztsúlyok A vontató elejét megfelelo ballasztsúllyal kell ellátni, annak érdekében, hogy biztosítsuk a gép kormányozhatóságát és fékezhetoképességét A jármû önsúlyának legalább 0%-a az elsõ tengelyre kell hogy essen. Kg 0% Az emelômû - Az emelô támaszoknak () a jobb és a bal oldalon egyforma hosszúnak kell lenniük. A beállítás a beállító berendezéssel történik (). - Amennyiben az emelô támaszok () az alsó vezetoknél különbözo helyzetekben rögzíthetôk, úgy a hátsó helyzetet () kell választani. Ezáltal a vontató hidraulikus berendezése nincs túlságosan igénybe véve. - A felsô vezetôt () a vontató gyártójának utasításai szerint kell rögzíteni (). Beállítás szállítás esetén - Az alsó vezetoket a támaszokkal (5) úgy kell rögzíteni, hogy a csatlakoztatott eszköz szállítás közben ne tudjon kilengeni. - A hidraulika kezelési emelokarját el kell reteszelni, annak érdekében, hogy ilyenkor a leengedés ne legyen lehetséges. - Közúton történo szállítás nem történhet ON-LAND állásban. Beállítás szántás esetén - A támaszokat (5) úgy állítsuk be, hogy minél nagyobb kilengo tartomány legyen oldalra. Az emelomu hidraulikus szabályozása elyzet szabályozás: A gép fel- és leszereléséhez és szállításokhoz. A helyzetszabályozás az emelomu hidraulika normál beállítása. A függesztett gép a vezérlomun (ST) beállított magasságban marad ( = helyzet). úzóellenállás szabályozása, vegyes szabályozás: A szántás az egyik üzemeltetési móddal történi. A pontos leírást lásd az asználat c. fejezetben. ST ANBAU_

7 CSATLAKOZTATÁS A VONTATÓOZ idraulikus csatlakoztatás Kettõsmûködésû vezérlõberendezés Elôkészületi munkák az ekén Függesztôtengely 85 mm A traktor emelôszerkezetéhez történô beállítás: - Mindkét felszerelô lemezt fel tudja szerelni -féle helyzetben (P, P, P, P). Felsôkormányzó rudazat A felsôkormányzórudazatot (6) az ábra szerint rögzítse. - sasszeggel (K) biztosítsa. 6 K ANBAU_

8 CSATLAKOZTATÁS A VONTATÓOZ Csatlakoztatás a vontatóhoz Biztonságtechnikai utasítás: lásd az A melléklet 8a-h pontját. - Kapcsoljuk a vontató hidraulikáját helyzetszabályozásra. - A gépet csatlakoztassuk az alsó vezetohöz és biztosítsuk a záró biztosítékkal. Utasítás A függeszto muvet az orsó () forgatásával lehet vízszintes helyzetbe hozni. Ezáltal megkönnyítjük az alsó vezeto csatlakoztatását. Ezután az orsót () újra fordítsuk vissza. Lásd a asználat c. fejezetet. Leállításhoz használt támasz - Az excenter emelo (8) muködtetésével oldjuk a támaszt, hátrafelé f e l l e n d í t - j ü k é s a kengyelre (9) helyezzük. 8 TD65/9/ 9 Rögzítsük a felso vezetot () - A felso vezetot úgy rögzítsük, hogy az ekén a kapcsolási pont (P) munka közben is magasabban legyen, mint a vontató kapcsolási pontja (P). TD65/9/7 P P Alsó vezeto szabályozás a a vontató szabályozó hidraulikáját az alsó vezetokön keresztül vezéreljük a felso vezetot a függesztomu hosszú furatába (LL) rögzítsük. Világítás - Figyelmezteto berendezések Ködben, szürkületben vagy sötétségben történo szállítás estén a kiálló részeket meg kell jelölni. Utasítások a figyelmezteto táblák, fényvisszavero fóliák vagy felfestések elhelyezésére a Függesztett gépek c. fejezet mellékletében találhatók. Kérésére a PÖTTINGER cég világítási berendezéseket és figyelmezteto táblákat szállítani tud. Alapvetoen a törvényhozó eloírásait kell figyelembe venni. Leszerelés a vontatóról Megjegyzés: Az ekevasak csúcsai edzettek; kemény altalajra (kő, beton, stb.) történő lerakáskor fennáll a törés veszélye. Ezért az ekevasak alá mindig tegyen megfelelő alátétet (deszka)! - Az eke gerendelyét fordítsa munkahelyzetbe és a gépet mindig szilárd, sík talajra állítsa le. - A nyomás csökkentésére a hidraulikus vezetékekben a vezérlokart (ST) többször mozgassuk ide-oda. - A vontató hidraulikáját k a p c s o l j u k h e l y z e t ST---00 szabályozásra. - A hidraulika vezetékeit szereljük le a vontatóról. - Az excenter emelo muködtetésével (8) oldjuk a támaszt, lefelé hajlítsuk és az excenter emelovel újra rögzítsük. - Az alsó és felso vezetot vegyük le a géprol. Felso vezeto szabályozás a a vontató szabályozó hidraulikáját a felso vezeton keresztül vezéreljük a függesztomu két furatát (RL) kell használni. - A hidraulika tömloit csatlakoztassuk a vontatóhoz. A gép leállítása, tisztítása és téliesítése Kérjük ügyeljenek a Karbantartás és ápolás c. fejezetben leírtakra ANBAU_

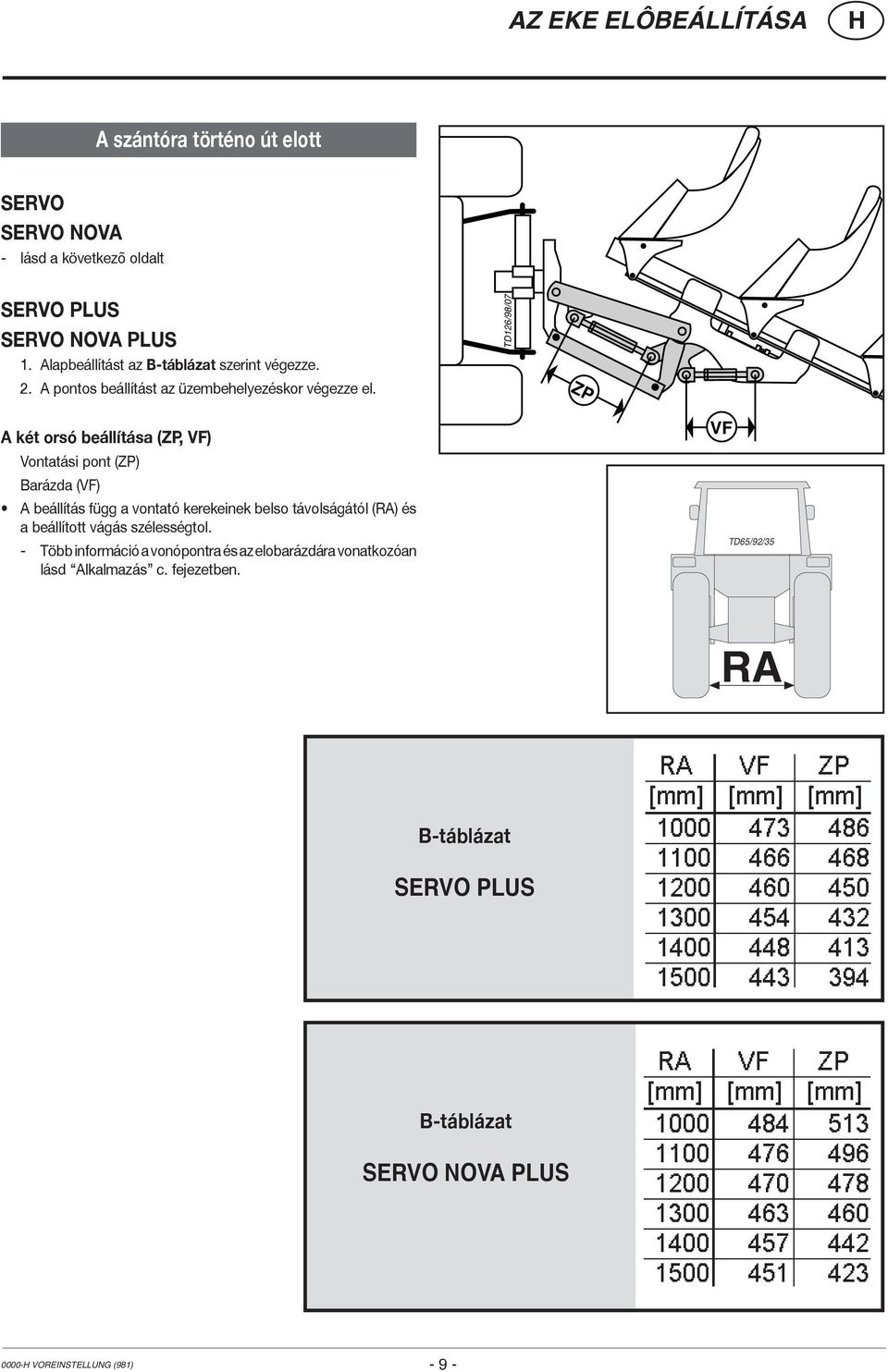

9 AZ EKE ELÔBEÁLLÍTÁSA A szántóra történo út elott SERVO SERVO NOVA - lásd a következõ oldalt SERVO PLUS SERVO NOVA PLUS. Alapbeállítást az B-táblázat szerint végezze.. A pontos beállítást az üzembehelyezéskor végezze el. TD6/98/07 ZP A két orsó beállítása (ZP, VF) Vontatási pont (ZP) Barázda (VF) A beállítás függ a vontató kerekeinek belso távolságától (RA) és a beállított vágás szélességtol. - Több információ a vonópontra és az elobarázdára vonatkozóan lásd Alkalmazás c. fejezetben. VF TD65/9/5 RA B-táblázat SERVO PLUS B-táblázat SERVO NOVA PLUS VOREINSTELLUNG (98) - 9 -

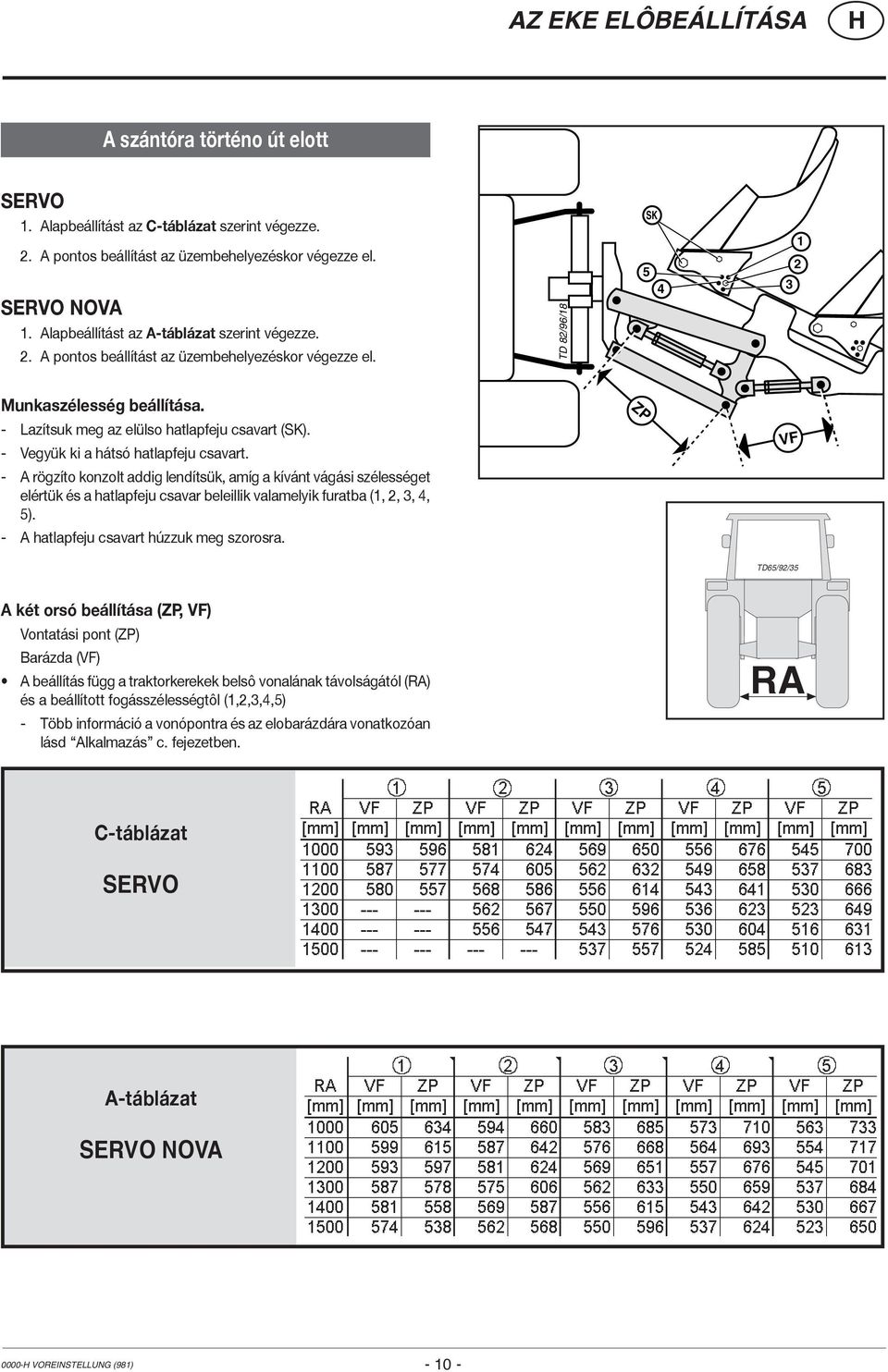

10 AZ EKE ELÔBEÁLLÍTÁSA A szántóra történo út elott SERVO. Alapbeállítást az C-táblázat szerint végezze.. A pontos beállítást az üzembehelyezéskor végezze el. SERVO NOVA. Alapbeállítást az A-táblázat szerint végezze.. A pontos beállítást az üzembehelyezéskor végezze el. TD 8/96/8 SK 5 Munkaszélesség beállítása. ZP - Lazítsuk meg az elülso hatlapfeju csavart (SK). - Vegyük ki a hátsó hatlapfeju csavart. VF - A rögzíto konzolt addig lendítsük, amíg a kívánt vágási szélességet elértük és a hatlapfeju csavar beleillik valamelyik furatba (,,,, 5). - A hatlapfeju csavart húzzuk meg szorosra. TD65/9/5 A két orsó beállítása (ZP, VF) Vontatási pont (ZP) Barázda (VF) A beállítás függ a traktorkerekek belsô vonalának távolságától (RA) és a beállított fogásszélességtôl (,,,,5) RA - Több információ a vonópontra és az elobarázdára vonatkozóan lásd Alkalmazás c. fejezetben. C-táblázat SERVO A-táblázat SERVO NOVA VOREINSTELLUNG (98) - 0 -

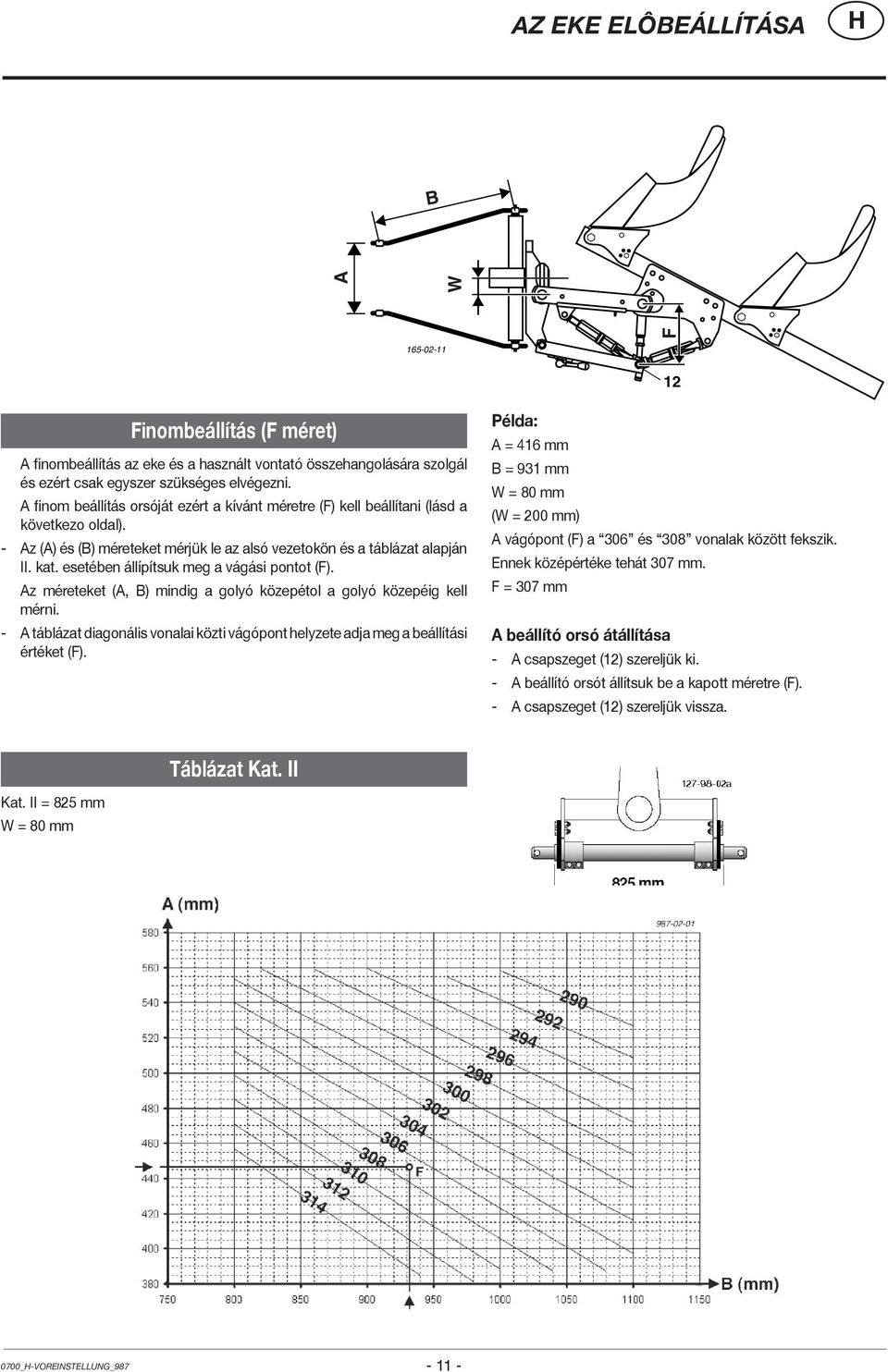

11 AZ EKE ELÔBEÁLLÍTÁSA B F A W Finombeállítás (F méret) A finombeállítás az eke és a használt vontató összehangolására szolgál és ezért csak egyszer szükséges elvégezni. A finom beállítás orsóját ezért a kívánt méretre (F) kell beállítani (lásd a következo oldal). - Az (A) és (B) méreteket mérjük le az alsó vezetokön és a táblázat alapján II. kat. esetében állípítsuk meg a vágási pontot (F). Az méreteket (A, B) mindig a golyó közepétol a golyó közepéig kell mérni. - A táblázat diagonális vonalai közti vágópont helyzete adja meg a beállítási értéket (F). Példa: A = 6 mm B = 9 mm W = 80 mm (W = 00 mm) A vágópont (F) a 06 és 08 vonalak között fekszik. Ennek középértéke tehát 07 mm. F = 07 mm A beállító orsó átállítása - A csapszeget () szereljük ki. - A beállító orsót állítsuk be a kapott méretre (F). - A csapszeget () szereljük vissza. Táblázat Kat. II Kat. II = 85 mm W = 80 mm 0700_-VOREINSTELLUNG_

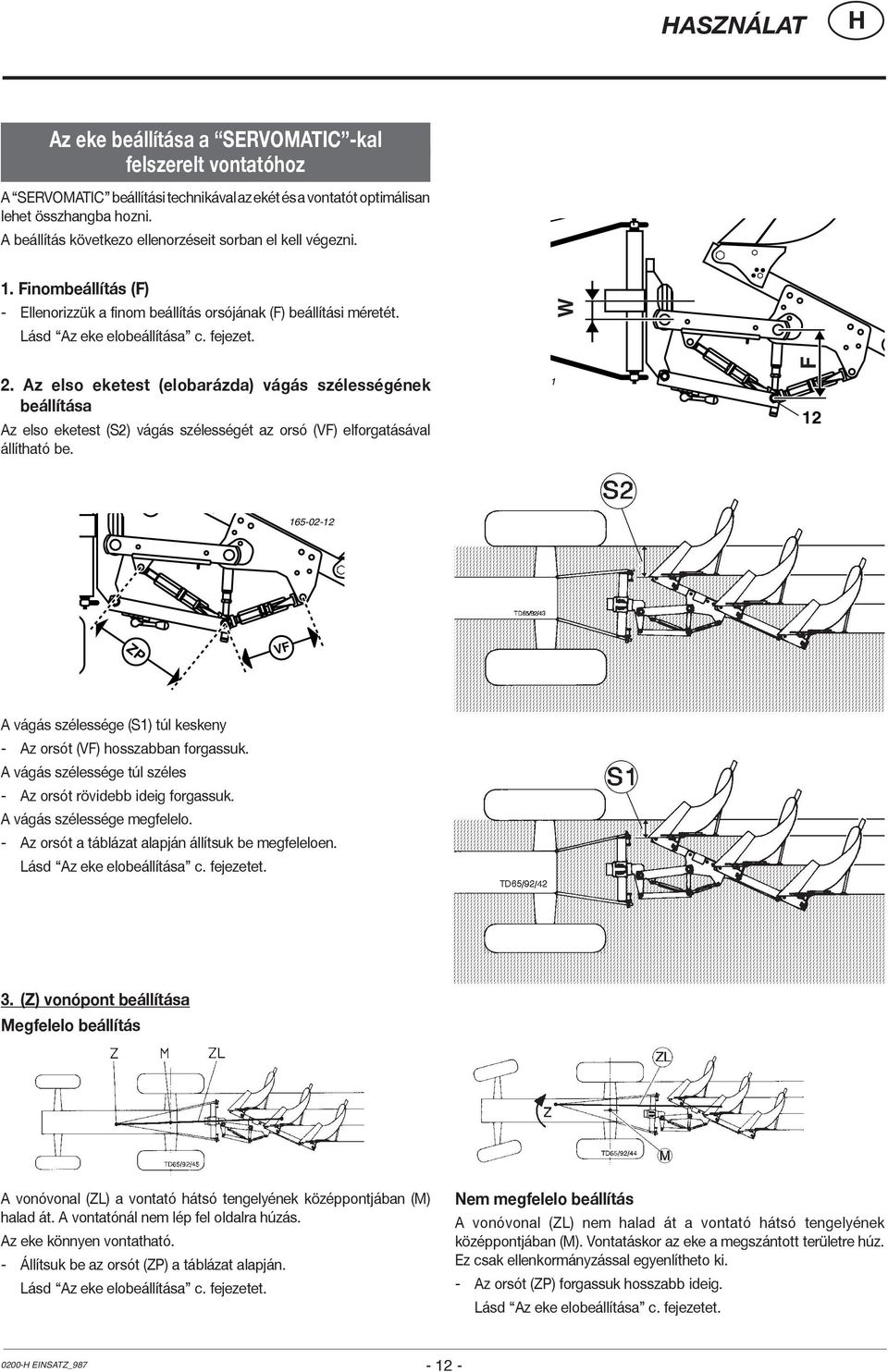

12 ASZNÁLAT Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz A SERVOMATIC beállítási technikával az ekét és a vontatót optimálisan lehet összhangba hozni. A beállítás következo ellenorzéseit sorban el kell végezni. B. Finombeállítás (F) - Ellenorizzük a finom beállítás orsójának (F) beállítási méretét. Lásd Az eke elobeállítása c. fejezet. A W. Az elso eketest (elobarázda) vágás szélességének beállítása Az elso eketest (S) vágás szélességét az orsó (VF) elforgatásával állítható be. SK F ZP VF A vágás szélessége (S) túl keskeny - Az orsót (VF) hosszabban forgassuk. A vágás szélessége túl széles - Az orsót rövidebb ideig forgassuk. A vágás szélessége megfelelo. - Az orsót a táblázat alapján állítsuk be megfeleloen. Lásd Az eke elobeállítása c. fejezetet.. (Z) vonópont beállítása Megfelelo beállítás A vonóvonal (ZL) a vontató hátsó tengelyének középpontjában (M) halad át. A vontatónál nem lép fel oldalra húzás. Az eke könnyen vontatható. - Állítsuk be az orsót (ZP) a táblázat alapján. Lásd Az eke elobeállítása c. fejezetet. Nem megfelelo beállítás A vonóvonal (ZL) nem halad át a vontató hátsó tengelyének középpontjában (M). Vontatáskor az eke a megszántott területre húz. Ez csak ellenkormányzással egyenlítheto ki. - Az orsót (ZP) forgassuk hosszabb ideig. Lásd Az eke elobeállítása c. fejezetet EINSATZ_

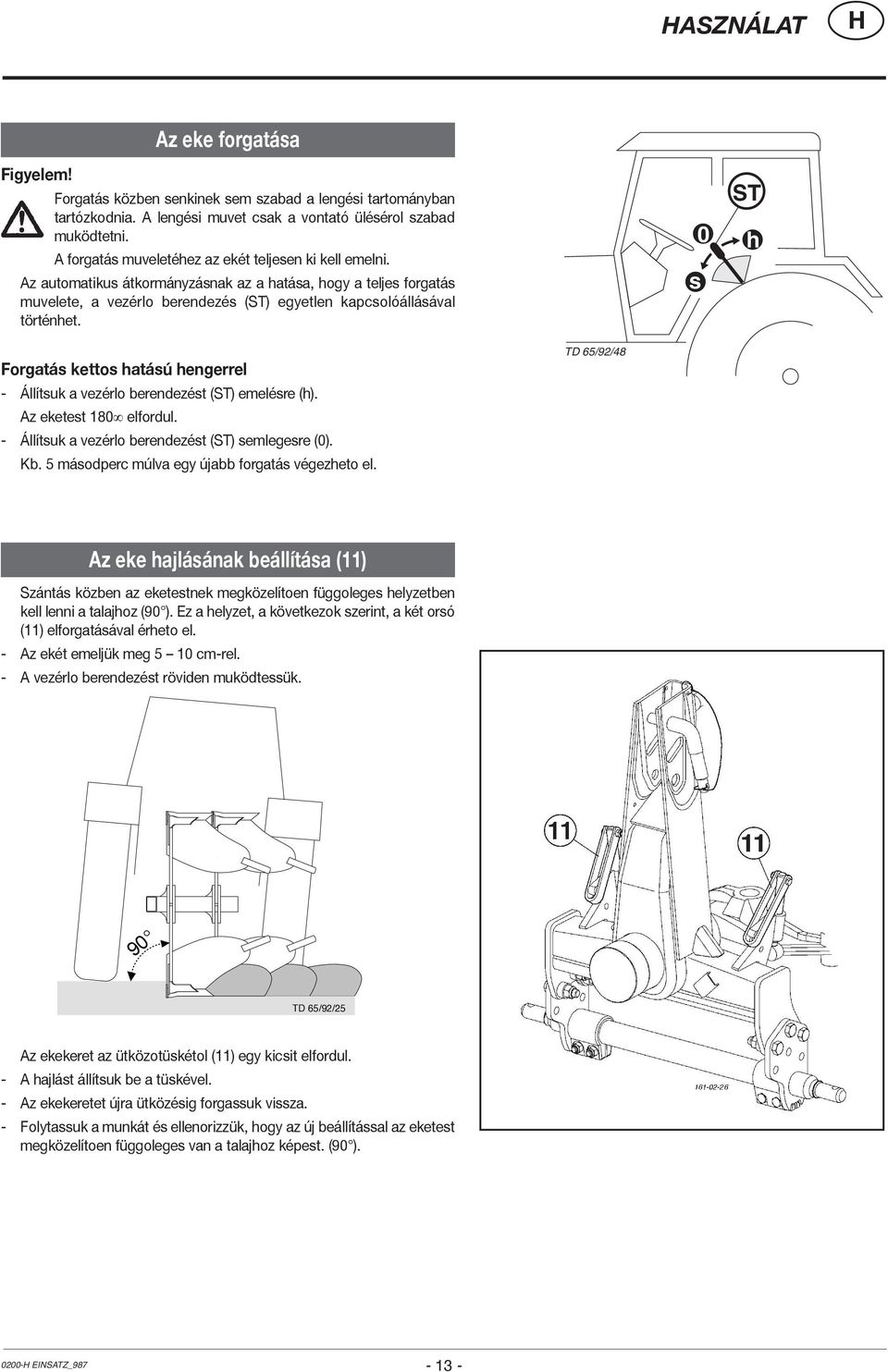

13 ASZNÁLAT Figyelem! Az eke forgatása Forgatás közben senkinek sem szabad a lengési tartományban tartózkodnia. A lengési muvet csak a vontató ülésérol szabad muködtetni. A forgatás muveletéhez az ekét teljesen ki kell emelni. Az automatikus átkormányzásnak az a hatása, hogy a teljes forgatás muvelete, a vezérlo berendezés (ST) egyetlen kapcsolóállásával történhet. s 0 ST h Forgatás kettos hatású hengerrel - Állítsuk a vezérlo berendezést (ST) emelésre (h). Az eketest 80 elfordul. - Állítsuk a vezérlo berendezést (ST) semlegesre (0). Kb. 5 másodperc múlva egy újabb forgatás végezheto el. TD 65/9/8 Az eke hajlásának beállítása () Szántás közben az eketestnek megközelítoen függoleges helyzetben kell lenni a talajhoz (90 ). Ez a helyzet, a következok szerint, a két orsó () elforgatásával érheto el. - Az ekét emeljük meg 5 0 cm-rel. - A vezérlo berendezést röviden muködtessük. 90 TD 65/9/5 Az ekekeret az ütközotüskétol () egy kicsit elfordul. - A hajlást állítsuk be a tüskével. - Az ekekeretet újra ütközésig forgassuk vissza. - Folytassuk a munkát és ellenorizzük, hogy az új beállítással az eketest megközelítoen függoleges van a talajhoz képest. (90 ) EINSATZ_

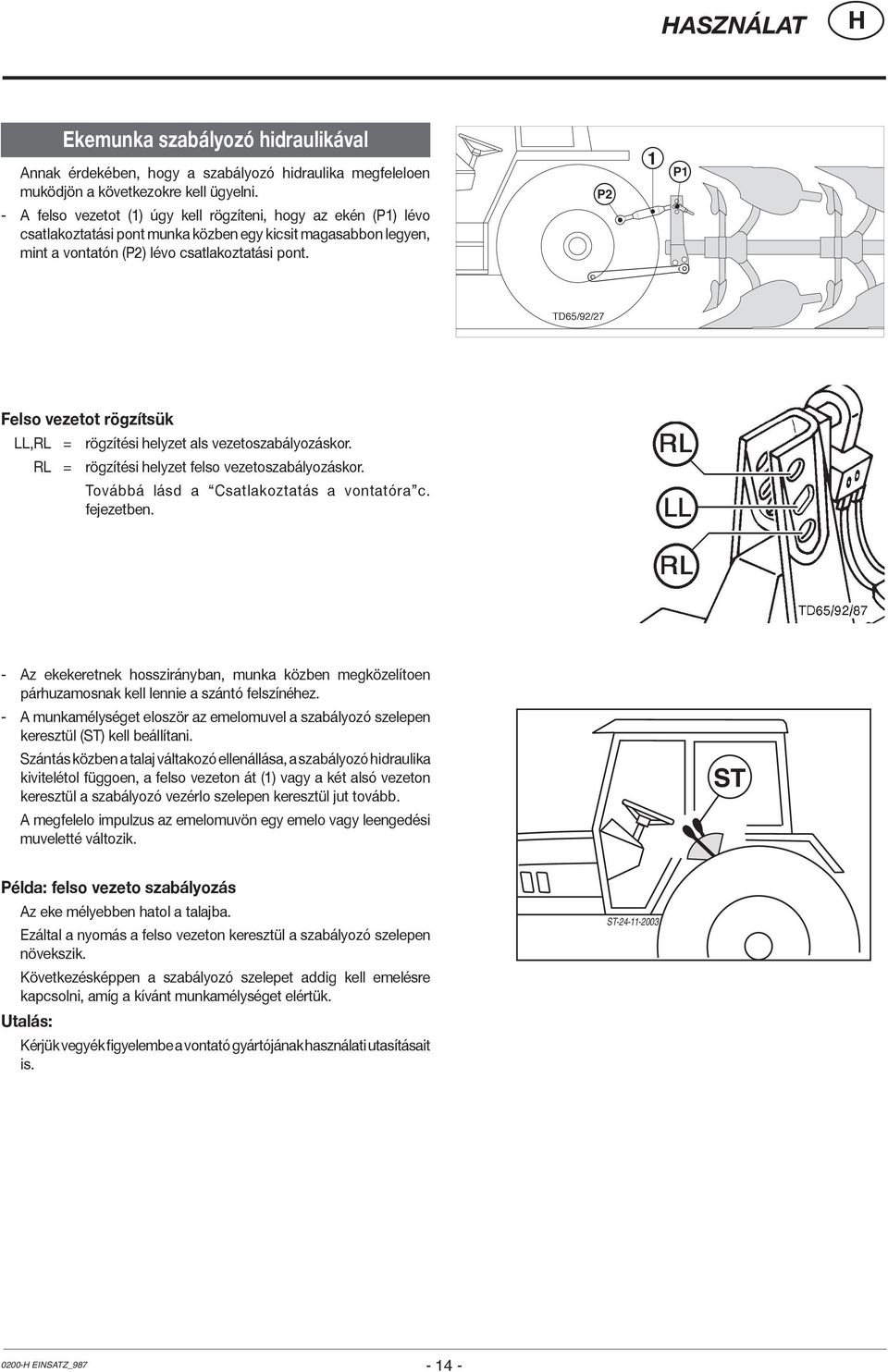

14 ASZNÁLAT Ekemunka szabályozó hidraulikával Annak érdekében, hogy a szabályozó hidraulika megfeleloen muködjön a következokre kell ügyelni. - A felso vezetot () úgy kell rögzíteni, hogy az ekén (P) lévo csatlakoztatási pont munka közben egy kicsit magasabbon legyen, mint a vontatón (P) lévo csatlakoztatási pont. P P TD65/9/7 Felso vezetot rögzítsük LL,RL = rögzítési helyzet als vezetoszabályozáskor. RL = rögzítési helyzet felso vezetoszabályozáskor. Továbbá lásd a Csatlakoztatás a vontatóra c. fejezetben. - Az ekekeretnek hosszirányban, munka közben megközelítoen párhuzamosnak kell lennie a szántó felszínéhez. - A munkamélységet eloször az emelomuvel a szabályozó szelepen keresztül (ST) kell beállítani. Szántás közben a talaj váltakozó ellenállása, a szabályozó hidraulika kivitelétol függoen, a felso vezeton át () vagy a két alsó vezeton keresztül a szabályozó vezérlo szelepen keresztül jut tovább. A megfelelo impulzus az emelomuvön egy emelo vagy leengedési muveletté változik. Példa: felso vezeto szabályozás Az eke mélyebben hatol a talajba. Ezáltal a nyomás a felso vezeton keresztül a szabályozó szelepen növekszik. Következésképpen a szabályozó szelepet addig kell emelésre kapcsolni, amíg a kívánt munkamélységet elértük. Utalás: Kérjük vegyék figyelembe a vontató gyártójának használati utasításait is. ST EINSATZ_

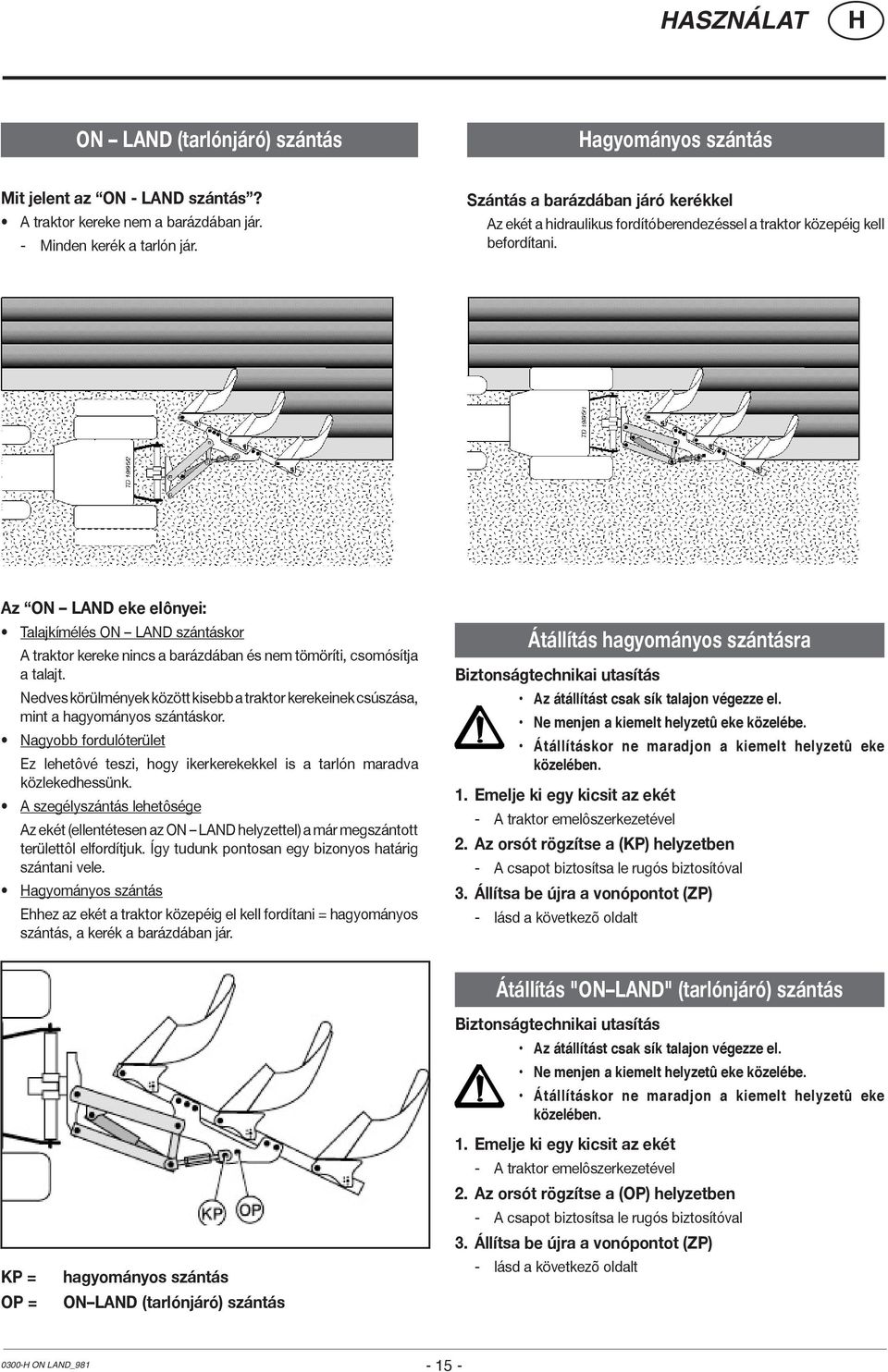

15 ASZNÁLAT ON LAND (tarlónjáró) szántás agyományos szántás Mit jelent az ON - LAND szántás? A traktor kereke nem a barázdában jár. - Minden kerék a tarlón jár. Szántás a barázdában járó kerékkel Az ekét a hidraulikus fordítóberendezéssel a traktor közepéig kell befordítani. Az ON LAND eke elônyei: Talajkímélés ON LAND szántáskor A traktor kereke nincs a barázdában és nem tömöríti, csomósítja a talajt. Nedves körülmények között kisebb a traktor kerekeinek csúszása, mint a hagyományos szántáskor. Nagyobb fordulóterület Ez lehetôvé teszi, hogy ikerkerekekkel is a tarlón maradva közlekedhessünk. A szegélyszántás lehetôsége Az ekét (ellentétesen az ON LAND helyzettel) a már megszántott területtôl elfordítjuk. Így tudunk pontosan egy bizonyos határig szántani vele. agyományos szántás Ehhez az ekét a traktor közepéig el kell fordítani = hagyományos szántás, a kerék a barázdában jár. Átállítás hagyományos szántásra Biztonságtechnikai utasítás Az átállítást csak sík talajon végezze el. Ne menjen a kiemelt helyzetû eke közelébe. Átállításkor ne maradjon a kiemelt helyzetû eke közelében.. Emelje ki egy kicsit az ekét - A traktor emelôszerkezetével. Az orsót rögzítse a (KP) helyzetben - A csapot biztosítsa le rugós biztosítóval. Állítsa be újra a vonópontot (ZP) - lásd a következõ oldalt KP = OP = hagyományos szántás ON LAND (tarlónjáró) szántás Átállítás "ON LAND" (tarlónjáró) szántás Biztonságtechnikai utasítás Az átállítást csak sík talajon végezze el. Ne menjen a kiemelt helyzetû eke közelébe. Átállításkor ne maradjon a kiemelt helyzetû eke közelében.. Emelje ki egy kicsit az ekét - A traktor emelôszerkezetével. Az orsót rögzítse a (OP) helyzetben - A csapot biztosítsa le rugós biztosítóval. Állítsa be újra a vonópontot (ZP) - lásd a következõ oldalt 000- ON LAND_98-5 -

16 TÚLTERELÉS BIZTOSÍTÁS Az eketesteket nyírócsapos csavarokkal rögzítették. Nyírócsapos csavarok Túlterhelés esetén a nyírócsapos csavar (0) eltörik és az eketest felfelé lendül. - Távolítsuk el a nyírócsapos csavar maradványait. - Lazítsuk meg a hatlapfeju csavart (). - Az eketestet lendítsük vissza munkahelyzetbe. - elyezzünk be új nyírócsapos csavart és mindkét csavart húzzuk szorosra. Figyelem! Kizárólag eredeti gyártmányú, megfelelo méretu és minoségi nyírócsapos csavarokat (lásd alkatrészlista) használjunk. Semmi esetre sem szabad olyan csavarokat felhasználni, amelyek szilárdsága nagyobb vagy kisebb. (9) 900 SICERUNG - 6 -

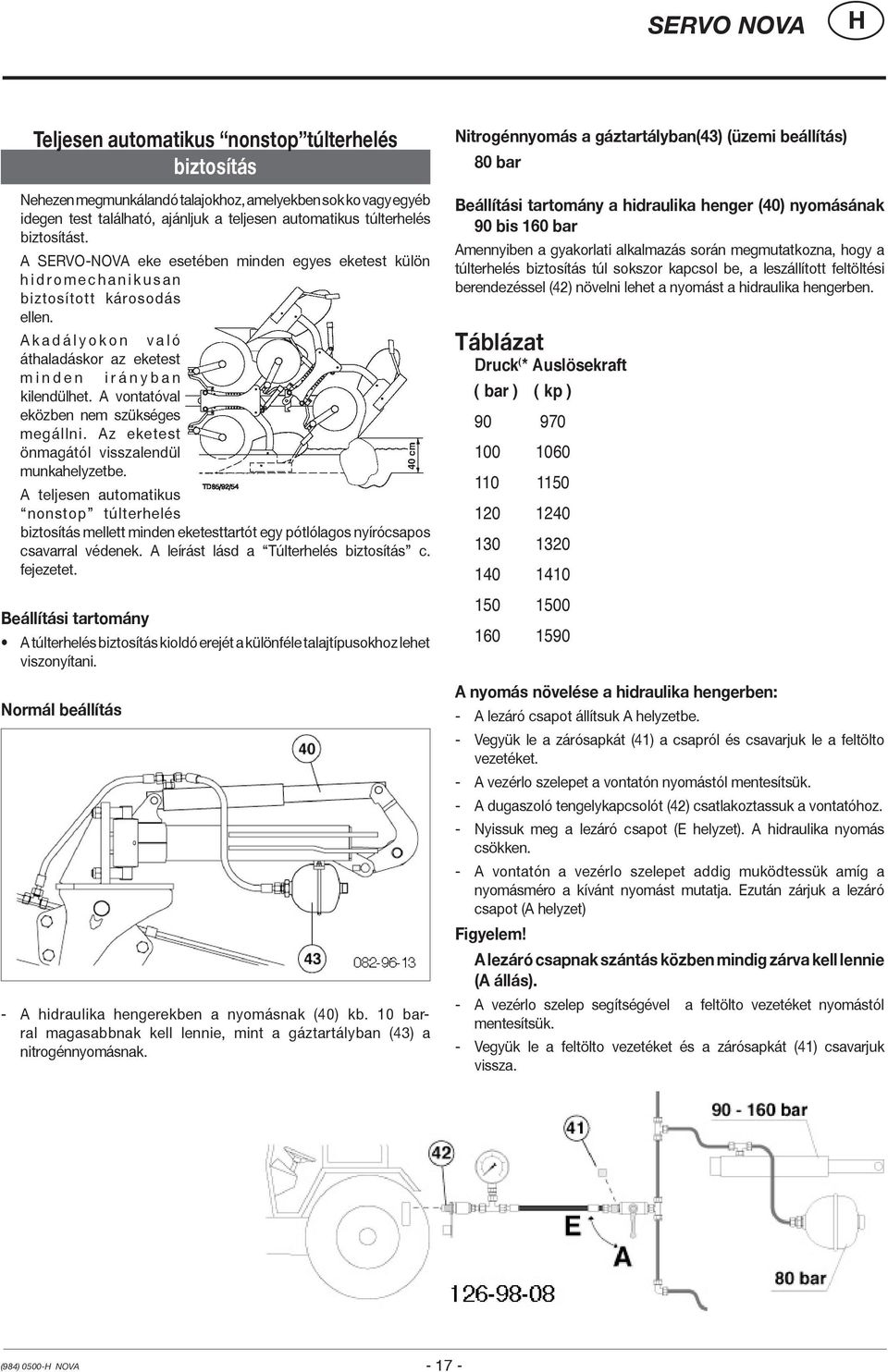

17 SERVO NOVA Teljesen automatikus nonstop túlterhelés biztosítás Nehezen megmunkálandó talajokhoz, amelyekben sok ko vagy egyéb idegen test található, ajánljuk a teljesen automatikus túlterhelés biztosítást. A SERVO-NOVA eke esetében minden egyes eketest külön h i d r o m e c h a n i k u s a n biztosított károsodás ellen. A k a d á l y o k o n v a l ó áthaladáskor az eketest m i n d e n i r á n y b a n kilendülhet. A vontatóval eközben nem szükséges megállni. Az eketest önmagától visszalendül munkahelyzetbe. A teljesen automatikus nonstop túlterhelés biztosítás mellett minden eketesttartót egy pótlólagos nyírócsapos csavarral védenek. A leírást lásd a Túlterhelés biztosítás c. fejezetet. Beállítási tartomány A túlterhelés biztosítás kioldó erejét a különféle talajtípusokhoz lehet viszonyítani. Normál beállítás - A hidraulika hengerekben a nyomásnak (0) kb. 0 barral magasabbnak kell lennie, mint a gáztartályban () a nitrogénnyomásnak. Nitrogénnyomás a gáztartályban() (üzemi beállítás) 80 bar Beállítási tartomány a hidraulika henger (0) nyomásának 90 bis 60 bar Amennyiben a gyakorlati alkalmazás során megmutatkozna, hogy a túlterhelés biztosítás túl sokszor kapcsol be, a leszállított feltöltési berendezéssel () növelni lehet a nyomást a hidraulika hengerben. Táblázat Druck ( * Auslösekraft ( bar ) ( kp ) A nyomás növelése a hidraulika hengerben: - A lezáró csapot állítsuk A helyzetbe. - Vegyük le a zárósapkát () a csapról és csavarjuk le a feltölto vezetéket. - A vezérlo szelepet a vontatón nyomástól mentesítsük. - A dugaszoló tengelykapcsolót () csatlakoztassuk a vontatóhoz. - Nyissuk meg a lezáró csapot (E helyzet). A hidraulika nyomás csökken. - A vontatón a vezérlo szelepet addig muködtessük amíg a nyomásméro a kívánt nyomást mutatja. Ezután zárjuk a lezáró csapot (A helyzet) Figyelem! A lezáró csapnak szántás közben mindig zárva kell lennie (A állás). - A vezérlo szelep segítségével a feltölto vezetéket nyomástól mentesítsük. - Vegyük le a feltölto vezetéket és a zárósapkát () csavarjuk vissza. (98) NOVA - 7 -

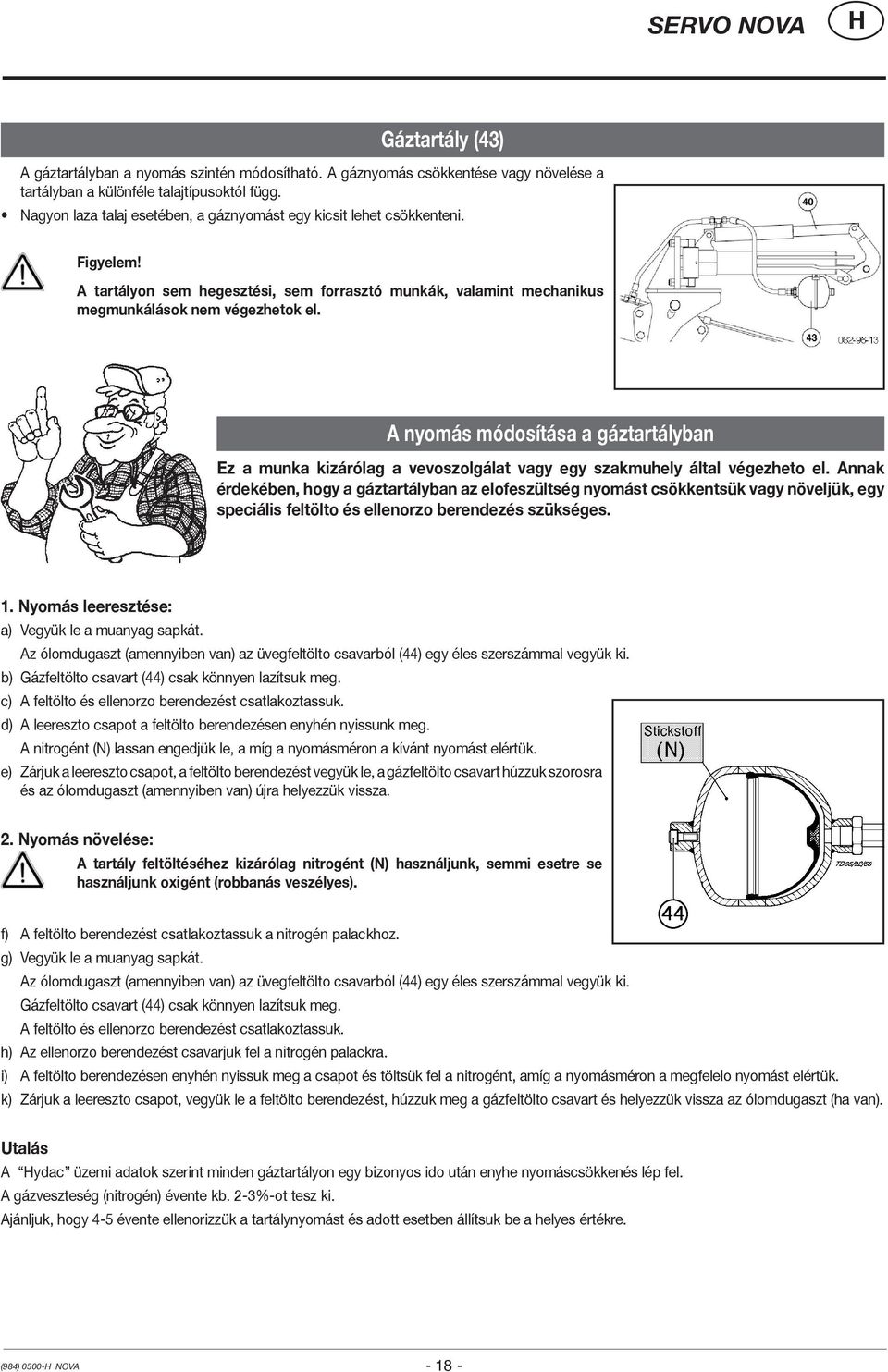

18 SERVO NOVA Gáztartály () A gáztartályban a nyomás szintén módosítható. A gáznyomás csökkentése vagy növelése a tartályban a különféle talajtípusoktól függ. Nagyon laza talaj esetében, a gáznyomást egy kicsit lehet csökkenteni. Figyelem! A tartályon sem hegesztési, sem forrasztó munkák, valamint mechanikus megmunkálások nem végezhetok el. A nyomás módosítása a gáztartályban Ez a munka kizárólag a vevoszolgálat vagy egy szakmuhely által végezheto el. Annak érdekében, hogy a gáztartályban az elofeszültség nyomást csökkentsük vagy növeljük, egy speciális feltölto és ellenorzo berendezés szükséges.. Nyomás leeresztése: a) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból () egy éles szerszámmal vegyük ki. b) Gázfeltölto csavart () csak könnyen lazítsuk meg. c) A feltölto és ellenorzo berendezést csatlakoztassuk. d) A leereszto csapot a feltölto berendezésen enyhén nyissunk meg. A nitrogént (N) lassan engedjük le, a míg a nyomásméron a kívánt nyomást elértük. e) Zárjuk a leereszto csapot, a feltölto berendezést vegyük le, a gázfeltölto csavart húzzuk szorosra és az ólomdugaszt (amennyiben van) újra helyezzük vissza.. Nyomás növelése: A tartály feltöltéséhez kizárólag nitrogént (N) használjunk, semmi esetre se használjunk oxigént (robbanás veszélyes). f) A feltölto berendezést csatlakoztassuk a nitrogén palackhoz. g) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból () egy éles szerszámmal vegyük ki. Gázfeltölto csavart () csak könnyen lazítsuk meg. A feltölto és ellenorzo berendezést csatlakoztassuk. h) Az ellenorzo berendezést csavarjuk fel a nitrogén palackra. i) A feltölto berendezésen enyhén nyissuk meg a csapot és töltsük fel a nitrogént, amíg a nyomásméron a megfelelo nyomást elértük. k) Zárjuk a leereszto csapot, vegyük le a feltölto berendezést, húzzuk meg a gázfeltölto csavart és helyezzük vissza az ólomdugaszt (ha van). Utalás A ydac üzemi adatok szerint minden gáztartályon egy bizonyos ido után enyhe nyomáscsökkenés lép fel. A gázveszteség (nitrogén) évente kb. -%-ot tesz ki. Ajánljuk, hogy -5 évente ellenorizzük a tartálynyomást és adott esetben állítsuk be a helyes értékre. (98) NOVA - 8 -

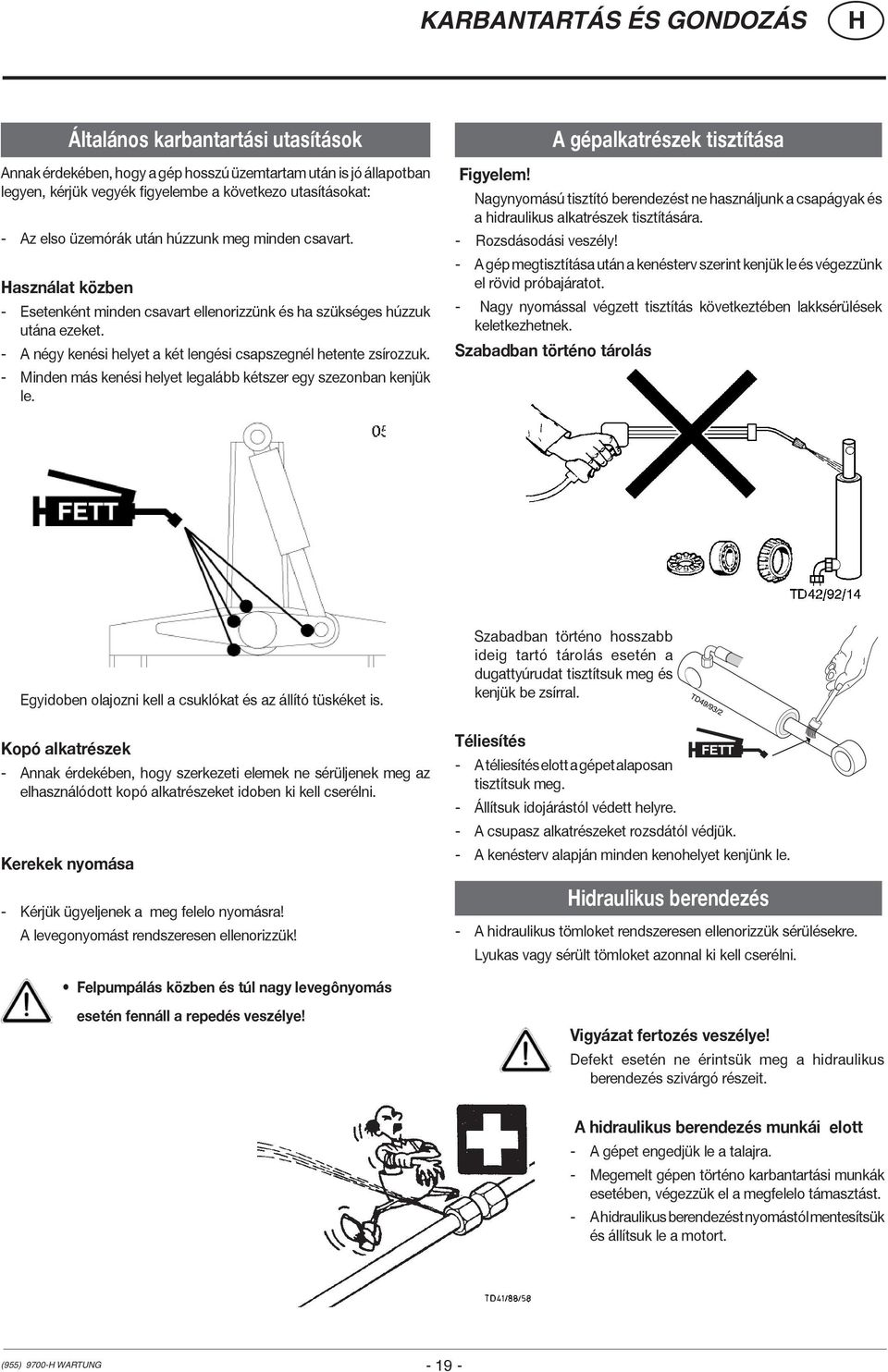

19 KARBANTARTÁS ÉS GONDOZÁS Általános karbantartási utasítások Annak érdekében, hogy a gép hosszú üzemtartam után is jó állapotban legyen, kérjük vegyék figyelembe a következo utasításokat: - Az elso üzemórák után húzzunk meg minden csavart. asználat közben - Esetenként minden csavart ellenorizzünk és ha szükséges húzzuk utána ezeket. - A négy kenési helyet a két lengési csapszegnél hetente zsírozzuk. - Minden más kenési helyet legalább kétszer egy szezonban kenjük le. A gépalkatrészek tisztítása Figyelem! Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus alkatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbajáratot. - Nagy nyomással végzett tisztítás következtében lakksérülések keletkezhetnek. Szabadban történo tárolás Egyidoben olajozni kell a csuklókat és az állító tüskéket is. Kopó alkatrészek - Annak érdekében, hogy szerkezeti elemek ne sérüljenek meg az elhasználódott kopó alkatrészeket idoben ki kell cserélni. Kerekek nyomása - Kérjük ügyeljenek a meg felelo nyomásra! A levegonyomást rendszeresen ellenorizzük! Szabadban történo hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. Téliesítés FETT - A téliesítés elott a gépet alaposan tisztítsuk meg. - Állítsuk idojárástól védett helyre. - A csupasz alkatrészeket rozsdától védjük. - A kenésterv alapján minden kenohelyet kenjünk le. idraulikus berendezés - A hidraulikus tömloket rendszeresen ellenorizzük sérülésekre. Lyukas vagy sérült tömloket azonnal ki kell cserélni. Felpumpálás közben és túl nagy levegônyomás esetén fennáll a repedés veszélye! Vigyázat fertozés veszélye! Defekt esetén ne érintsük meg a hidraulikus berendezés szivárgó részeit. A hidraulikus berendezés munkái elott - A gépet engedjük le a talajra. - Megemelt gépen történo karbantartási munkák esetében, végezzük el a megfelelo támasztást. - A hidraulikus berendezést nyomástól mentesítsük és állítsuk le a motort. (955) WARTUNG - 9 -

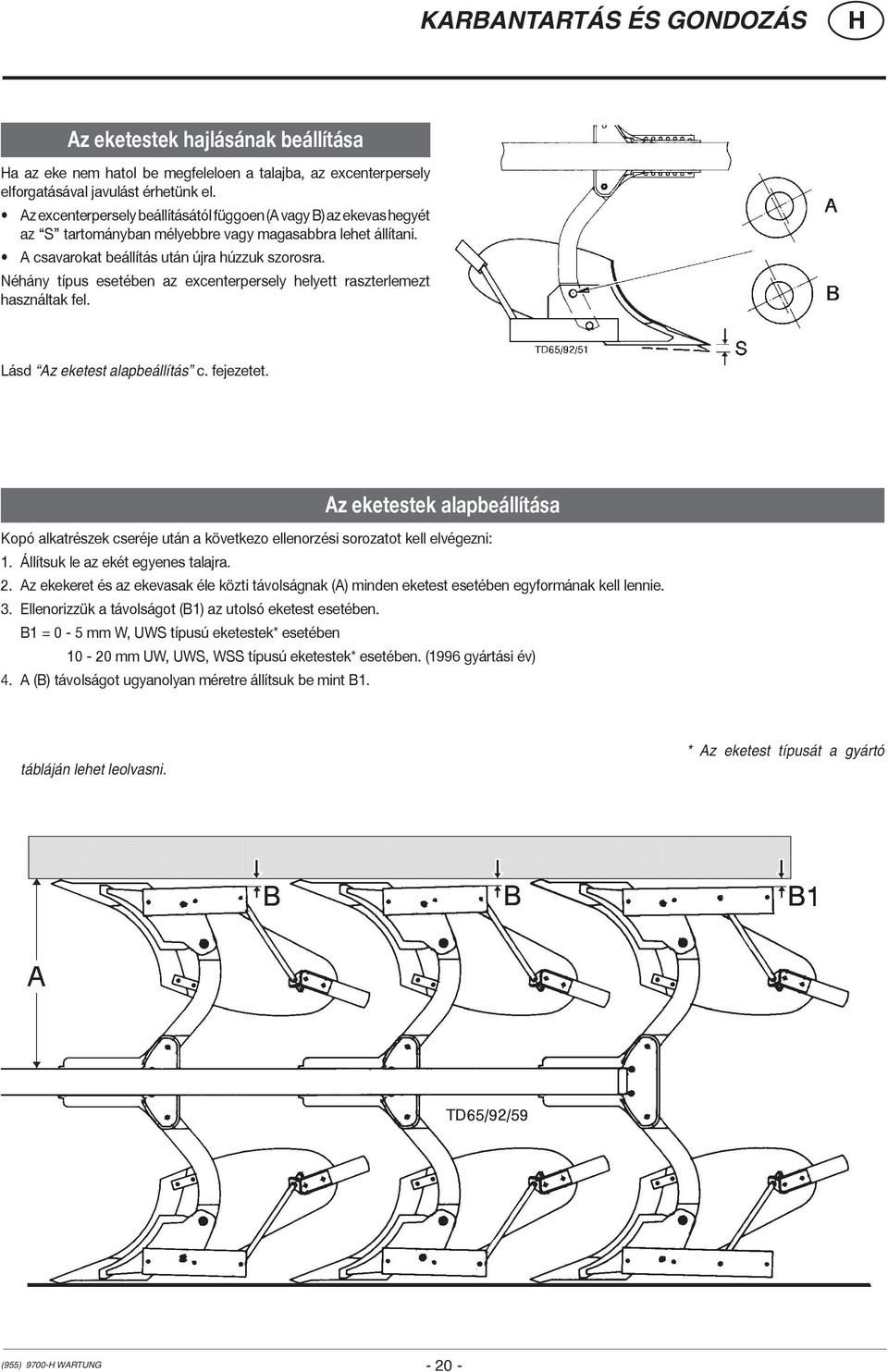

20 KARBANTARTÁS ÉS GONDOZÁS Az eketestek hajlásának beállítása a az eke nem hatol be megfeleloen a talajba, az excenterpersely elforgatásával javulást érhetünk el. Az excenterpersely beállításától függoen (A vagy B) az ekevas hegyét az S tartományban mélyebbre vagy magasabbra lehet állítani. A csavarokat beállítás után újra húzzuk szorosra. Néhány típus esetében az excenterpersely helyett raszterlemezt használtak fel. Lásd Az eketest alapbeállítás c. fejezetet. Az eketestek alapbeállítása Kopó alkatrészek cseréje után a következo ellenorzési sorozatot kell elvégezni:. Állítsuk le az ekét egyenes talajra.. Az ekekeret és az ekevasak éle közti távolságnak (A) minden eketest esetében egyformának kell lennie.. Ellenorizzük a távolságot (B) az utolsó eketest esetében. B = 0-5 mm W, UWS típusú eketestek* esetében 0-0 mm UW, UWS, WSS típusú eketestek* esetében. (996 gyártási év). A (B) távolságot ugyanolyan méretre állítsuk be mint B. tábláján lehet leolvasni. * Az eketest típusát a gyártó (955) WARTUNG - 0 -

21 KIEGÉSZÍTÔ SZERSZÁMOK Tárcsás csoroszlya beállítása (* A tárcsás csoroszlya vágási mélységét 5 cm távolságra állítsuk be az ekevasak hegyétol. Eloszerszámok Kukoricabeforgató, trágyabeforgató Ezeket a szerszámokat szalma vagy trágya földbe juttatásához használhatjuk. A munkamélységet az összmunkamélység /-ra állítsuk be. A hosszanti irányú szerelési helyzetet a konzolon levo tartó eltolásával lehet kiválasztani. További szerelési helyzetek adódhatnak az excenter (50) 80 -os elforgatása által. A hosszanti szerelési helyzetnek az ekevas hegycsúcsa felett vagy mögötte helyezkedjen el. Sok felületi növényzet esetén, vagy szalma bedolgozásakor, ezeket az eloszerszámokat leheto leghátsóbb helyzetbe kell állítani Az oldalsó távolsága az ekevasak hegyétol számítva -cm legyen. Ezt az excenter (50) elforgatásával lehet elérni. Csúszófej (60) Azok a csúszófejek, amelyeket az eketestre szerelnek, arra szolgálnak, hogy a szalma beforgatásakor a szár nem törik meg, így jobb az egyengetés. Tárcsás csoroszlya rugós (* Ezt a tárcsás csoroszlyát minden 7 cm feletti keretmagassággal rendelkezo SERVO NOVA ekénél fel lehet szerelni. Beforgató-, terelolemez (6) Trágya vagy egyéb vagy egyéb trágya bedolgozásához. Beforgatólemez UW, W és WSS eketestekhez. Terelolemez UW, W és WWS eketestekhez. Ezeket a szerszámokat a trágyabeforgató helyett (lásd fent) lehet használni, de kicsi munkamélység mellett kevésbé hatékonyak. Késes ekenád (6) (* Ezeket a szerszámokat a tárcsás csoroszlya helyett lehet használni (lásd fent), de kis beállítási lehetoséget kínálnak. (9) 9500 ZUSÄTZE - - (* Vigyázat! A késeknél fennáll a sérülés veszélye

22 TAPOGATÓ KERÉK Kettos tapogató kerék A kettos tapogató kereket az utolsó eketesten szereljük fel. A munkamélységet az orsón (70) keresztül a leszállított kereppel lehet beállítani. vasú ekék esetében a kettos tapogató kereket az utolsó elotti eketestre is felszerelheto. Ennek az az elonye, hogy szántáskor a tapogató kerék a szántó határon nem lóg ki túlságosan az utolsó eketesten felül. Kettos tapogató kerék az utolsó elotti eketestre szerelve TASTRÄDER_

23 EKEUTÁNFUTÓK Kívánság szerinti felszerelés Kinyúlókar hidraulikus kioldással pakkerhez és utánfutó berendezésekhez A vontatón egy kettos hatású vezérlo berendezés szükséges A kinyúlókart a fokereten kell rögzíteni. Az eke forgató hengerén a visszafutó vezetéken (T) egy T csavarkötést szerelnek fel dugaszoló tengelykapcsoló karmantyúval. Munkahelyzet A támaszt (8) az elülso furatba (A) rögzítsük. A támasszal (8) a vontató kerékhez való távolságot (0-50 cm) is beállítjuk. Szállítási helyzet A támaszt (8) a hátsó furatba (B) rögzítsük. A kinyúlókar ezáltal befelé, az ekekeret irányába lendül. Munka az utánfutó berendezésekkel Az utánfutó berendezésen egy fogókészüléket szereltek fel a kinyúlókar részére, amely a felfüggesztéshez oldalra lefelé a menetirányhoz áll. Az utánfutó berendezések befogása 0cm TD65/9/8 8v TD65/9/8 A csapszeg legyen elreteszelt helyzetben (8v) A csapszeg elreteszeléséhez a vezérlo szelepet rövid ideig kapcsoljuk emelésre. A kinyúlókarral a külso tartományban (0 cm) az utánfutó berendezés fogókészülékébe kapcsolódjunk. TD65/9/85 8e 8 Az utánfutó berendezés kioldása A csapszeget hidraulikusan oldjuk (8e). A csapszeg kioldásához a vezérlo szelepet rövid ideig kapcsoljuk leengedésre. (98) AUSLEGER - -

24 EKEUTÁNFUTÓK A megfogókar felszerelése. A hidraulikacsöveket (yd) levenni.. Mindkét csapot (B, B) eltávolítani.. A megfogókart a csapágyazási helyekröl kiszerelni. A csillapítás beállítása A megfogókarhoz két nyomórugót (F, F) szállítanak Ezek csökkentik a lökést az utánfutó gép beakasztásakor. Az utánfutó gép tömegének megfelelö rugót kell felszerelni. Nehéz utánfutó gép esetén ( 000 kg-ig) mindkét rugót fel kell szerelni. F F F+F 500 kg-ig 00 kg-ig 000 kg-ig F F (98) AUSLEGER - -
