1 Kezelési Utasítás + ÙTMUTATÁSOK TERMÉKÁTADÁSOZ oldal Nr U.80A.0 SERVO 1 SERVO 1 NOVA SERVO I SERVO I-M SERVO I NOVA SERVO I-M NOVA Váltva forgató eke Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. -A B okmány a gépet átadó cégnél marad. -A C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 9300-

3 TERMÉKÁTADÁSI ÚTASÍTÁS Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A Servo váltvaforgató ekét a szállítólevél szerint átvizsgáltam, a felszereléseket ellenöriztem. Az összes biztonságtechnikai berendezés és kezelöberendezés rajta van. A gép kezelését, elsö üzembehelyezését és karbantartását a kezelési utasítás segítségével és átadásával a vevönek elmagyaráztam. A traktorra való felszerelés és beállítás megtörtént. A traktorral való hidraulikus összekötés megtörtént és a helyes csatlakoztatást ellenöriztem. A hidraulikus funkciókat (forgatás, fogásszélesség beállítás) bemutattam és elmagyaráztam. Az ekét a traktorhoz helyesen beállítottam (az elsö ekefej fogásszélességét és a vonópontot). A szállítási és munkahelyzetet elmagyaráztam. Az opcionális és kiegészítö felszereléseket elmagyaráztam. A kezelési utasítás feltétlen elolvasására felhívtam a figyelmet. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Servo - 3 -

4 TARTALOMJEGYZÉK Tartalomjegyzék Az eke rendeltetésszeru használata... 5 A típustábla... 5 Muszaki adatok... 6 SERVO SERVO 1 NOVA... 6 SERVO I... 6 SERVO I-M... 6 SERVO I NOVA... 6 Kívánság szerinti felszerelés... 7 Eketest formák... 8 Elokészítés a vontatón... 9 Az emelomu hidraulikus szabályozása... 9 idraulikus csatlakoztatás Az ekén végzett elokészületek Csatlakoztatás a vontatóhoz Leszerelés a vontatóról A gép leállítása, tisztítása és téliesítése A szántóra történo út elott Munkaszélesség beállítása Finombeállítás (F méret) Példa: A beállító orsó átállítása Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz (Z) vonópont beállítása Megfelelo beállítás Az eke forgatása Az eke hajlásának beállítása (11) Ekemunka szabályozó hidraulikával Nyírócsapos csavarok Félautomatikus köbiztosítás Teljesen automatikus nonstop túlterhelés biztosítás Gáztartály (43): A nyomás módosítása a gáztartályban Utalás Általános karbantartási utasítások A gépalkatrészek tisztítása idraulikus berendezés Az eketestek hajlásának beállítása Az eketestek alapbeállítása Tárcsás csoroszlya beállítása (* Tárcsás csoroszlya rugós (* Eloszerszámok: Csúszófej (60) Beforgató-, terelolemez (61) Késes ekenád (62) (* Kettos tapogató kerék A munkamélység beállítása a SERVO I. ekék esetébe UNI gumikerék Átállítás szállítási helyzetbe Átállítás munkahelyzetbe M E L L É K L E T Biztonságtechnikai utasítások Fontos információk az Ön biztonsága érdekében Traktor és függesztett gép kombinációja U.80A.0 Inhalt - 4 -

5 MUSZAKI ADATOK A. P ttinger Maschinenfabrik Ges. m. b.. A-4710 Grieskirchen Ober sterreich Modell Type Ges.Gew Masch.Nr. A típustábla Az Ön gépének pontos megnevezése és annak kivitele (keretmagasság, testforma...) a típus nevezetu mezoben beütve látható. A gyártási szám a mellékelten bemutatott típustáblán és a keretbe beütve látható. Garanciális eseteket és felmerülo kérdéseket ezen gyártási szám megadása nélkül nem tudunk feldolgozni. Kérjük, hogy a jármu/munkagép átvétele után azonnal vezesse fel ezt a számot a kezelési utasítás címlapjára Az eke rendeltetésszeru használata Az eke kizárólag a szokásos mezogazdasági munkák elvégzésére használható. Szántóföldek, rétek és egyéb talajok szántásához használható. Minden ettol eltéro alkalmazás nem rendeltetésszerunek minosül. Az ebbol eredo károkért a gyártó nem szavatol; ezen esetekben a kockázatot az üzemelteto viseli. A rendeltetésszeru használat körébe tartozik a gyártó által eloirt gondozási és karbantartási utasítások betartása is. (940) TECN. DATEN - 5 -

6 MUSZAKI ADATOK Muszaki adatok SERVO 1 Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 SERVO cm 65 / 72 cm 27 / 30 / 33 / 36 cm 343 kg SERVO cm 65 / 72 cm 27 / 30 / 33 / 36 cm 462 kg SERVO cm 67 / 72 cm 30 / 33 / 37 / 40 cm 345 kg SERVO cm 67 / 72 cm 30 / 33 / 37 / 40 cm 465 kg SERVO 1 NOVA Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly 1 SERVO 1-N cm 65 / 72 cm 26 / 29 / 32 / 36 cm 501 kg SERVO I Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly cm 65 / 72 cm 27 / 30 / 33 / 36 cm 343 kg cm 65 / 72 cm 27 / 30 / 33 / 36 cm 462 kg cm 67 / 72 cm 30 / 33 / 37 / 40 cm 345 kg cm 67 / 72 cm 30 / 33 / 37 / 40 cm 465 kg SERVO I-M Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly cm 65 / 72 cm 26 / 29 / 32 / 36 cm 363 kg cm 65 / 72 cm 26 / 29 / 32 / 36 cm 492 kg cm 67 / 72 cm 30 / 33 / 36 / 40 cm 365 kg cm 67 / 72 cm 30 / 33 / 36 / 40 cm 495 kg SERVO I NOVA Típus Vasak száma Eketestek távolsága Keretmagasság Munkaszélesség Súly N 2 82 cm 65 / 72 cm 26 / 29 / 32 / 36 cm 501 kg (940) TECN. DATEN - 6 -

7 MUSZAKI ADATOK Kívánság szerinti felszerelés Beforgató lemez UW, UWS, W, WSS. Csuszófej U, UW, UWS, W, WSS. Terelô lemez U, UW, UWS. Késes ekenád U, UW, W, WSS. Védôberendezés UW, UWS, W, WSS Kukoricabeforgató ME 50/25 TrágyabeforgatóelôhántóDV Tárcsás csoroszlya egyenesen rugózás Tárcsás csoroszlya cakkozott rugózás Altalajlazító Lengô tapogató kerék Kettôs tapogató kerék Félautomatikus köbiztosítás (SERVO I-M) Sárga fényvisszavero az oldalsó jelzéshez, Világítási egység piros fényvisszaverovel (940) TECN. DATEN - 7 -

8 Eketest formák Leírás AUSRÜSTUNGEN (940) FELSZERELÉS Megnevezés Munkaszélesség Munkamélység TD55/93/5 könnyen vontatható kitûnô morzsaképzôdés minden talajtípushoz alkalmas - elsôsorban lejtôkhöz ajánljuk könnyen vontatható rétek felszántásához kitûnô tulajdonságokkal rendelkezik A kisebbik sávos eketest. Elsôsorban nehéz, tapadós talajok esetében. Nagyon könnyen vontatható. - Szériafelszerelés Lehetséges variációk a szériafelszereléshez (felár nélkül) - Nem szállítható X Külön felszerelés felár ellenében UW W UWS Osztott ekevasak - Orrekevasak Perfektekevasak - Ekevas felcsavarozható csúccssal Csúcsekevas x x - -

9 CSATLAKOZTATÁS A VONTATÓOZ Elokészítés a vontatón Kerekek - A vontató hátsó kerekeinek levegonyomása szántás közben 0,8 bar legyen. - Nehéz környezeti viszonyok esetén kiegészíto keréksúlyok elonyt jelenthetnek. Lásd továbbá a vontató gyártójának használati utasításait. Ballasztsúlyok A vontató elejét megfelelo ballasztsúllyal kell ellátni, annak érdekében, hogy biztosítsuk a gép kormányozhatóságát és fékezhetoképességét Kg 20% Az emelômû - Az emelô támaszoknak (4) a jobb és a bal oldalon egyforma hosszúnak kell lenniük. A beállítás a beállító berendezéssel történik (3). - Amennyiben az emelô támaszok (4) az alsó vezetoknél különbözo helyzetekben rögzíthetôk, úgy a hátsó helyzetet () kell választani. Ezáltal a vontató hidraulikus berendezése nincs túlságosan igénybe véve. - A felsô vezetôt (1) a vontató gyártójának utasításai szerint kell rögzíteni (2). Beállítás szállítás esetén - Az alsó vezetoket a támaszokkal (5) úgy kell rögzíteni, hogy a csatlakoztatott eszköz szállítás közben ne tudjon kilengeni. - A hidraulika kezelési emelokarját el kell reteszelni, annak érdekében, hogy ilyenkor a leengedés ne legyen lehetséges. - Közúton történo szállítás nem történhet ON-LAND állásban. Beállítás szántás esetén - A támaszokat (5) úgy állítsuk be, hogy minél nagyobb kilengo tartomány legyen oldalra. Az emelomu hidraulikus szabályozása elyzet szabályozás: A gép fel- és leszereléséhez és szállításokhoz. A helyzetszabályozás az emelomu hidraulika normál beállítása. A függesztett gép a vezérlomun (ST) beállított magasságban marad ( = helyzet). úzóellenállás szabályozása, vegyes szabályozás: A szántás az egyik üzemeltetési móddal történi. A pontos leírást lásd az asználat c. fejezetben. ST (943) ANBAU

10 CSATLAKOZTATÁS A VONTATÓOZ idraulikus csatlakoztatás Egyszeresen ható vezérloberendezés Amennyiben a vontató csak egyszeresen ható vezérloszeleppel van felszerelve, feltétlenül szükséges, hogy muhelyével olajvisszavezeto vezetéket (T) szereltessen be. - A nyomásvezetéket (1) csatlakoztassuk az egyszeresen ható vezérlomure. - Az olajvisszafutó tömlot (2) csatlakoztassuk a vontató olajvisszavezeto vezetékére. Kettos hatású vezérloberendezés - Csatlakoztassuk az nyomásvezetéket (1) és az olajvisszafutó vezetéket. Támcsapok Az ekén végzett elokészületek A vontató emelomuvének csatlakoztatási nagyságának megfeleloen (II vagy III kategória) kell a függesztett gépen megválasztani a támcsapokat. Kat. I Kat. I = 683 mm 2 1 TD65/92/29 Kat. II TD57/93/4 A támcsapok cseréje - A szorító hüvelyt (2) verjük ki. - A támcsapot (1) húzzuk ki. - A szükséges támcsapokat (Ø28 mm ill. 36,6 mm) kint helyezzük el. - Állítsuk be a szükséges nagyságot és a szorító hüvely segítségével újra rögzítsük a megfelelo furatban. Kat. II = 825 mm 6 Felso vezeto csapszeg - A biztonsági láncot (6) akasszuk be a nem használt furatba. TD65/92/28 (943) ANBAU

11 CSATLAKOZTATÁS A VONTATÓOZ Csatlakoztatás a vontatóhoz Biztonságtechnikai utasítás: lásd az A1 melléklet 8a-h pontját. - Kapcsoljuk a vontató hidraulikáját helyzetszabályozásra. - A gépet csatlakoztassuk az alsó vezetohöz és biztosítsuk a záró biztosítékkal. Utasítás A függeszto muvet az orsó (1) forgatásával lehet vízszintes helyzetbe hozni. Ezáltal megkönnyítjük az alsó vezeto csatlakoztatását. Ezután az orsót (11) újra fordítsuk vissza. Lásd a asználat c. fejezetet. Leállításhoz használt támasz - Az excenter emelo (8) muködtetésével oldjuk a támaszt, hátrafelé fellendít-jük és a kengyelre (9) helyezzük. 8 TD65/92/31 9 Rögzítsük a felso vezetot (1) - A felso vezetot úgy rögzítsük, hogy az ekén a kapcsolási pont (P1) munka közben is magasabban legyen, mint a vontató kapcsolási pontja (P2). TD65/92/27 P2 Alsó vezeto szabályozás 1 P1 a a vontató szabályozó hidraulikáját az alsó vezetokön keresztül vezéreljük a felso vezetot a függesztomu hosszú furatába (LL) rögzítsük. Világítás - Figyelmezteto berendezések Ködben, szürkületben vagy sötétségben történo szállítás estén a kiálló részeket meg kell jelölni. Utasítások a figyelmezteto táblák, fényvisszavero fóliák vagy felfestések elhelyezésére a Függesztett gépek c. fejezet mellékletében találhatók. Kérésére a PÖTTINGER cég világítási berendezéseket és figyelmezteto táblákat szállítani tud. Alapvetoen a törvényhozó eloírásait kell figyelembe venni. Leszerelés a vontatóról - Az ekekeretet forgassuk a megfelelo munkahelyzetbe és állítsuk le a gépet egyenes és szilárd talajra. - A nyomás csökkentésére a hidraulikus vezetékekben a vezérlokart (ST) többször mozgassuk ide-oda. - A vontató hidraulikáját ST kapcsoljuk helyzet szabályozásra. - Az excenter emelo muködtetésével (8) oldjuk a támaszt, lefelé hajlítsuk és az excenter emelovel újra rögzítsük. - Az alsó és felso vezetot vegyük le a géprol. Felso vezeto szabályozás a a vontató szabályozó hidraulikáját a felso vezeton keresztül vezéreljük a függesztomu két furatát (RL) kell használni. - A hidraulika tömloit csatlakoztassuk a vontatóhoz. A gép leállítása, tisztítása és téliesítése Kérjük ügyeljenek a Karbantartás és ápolás c. fejezetben leírtakra. (943) ANBAU

12 AZ EKE ELÔBEÁLLÍTÁSA A szántóra történo út elott Munkaszélesség beállítása. SK Az eke standard kivitele esetében (SERVO) négy munkaszélesség választható ki elore. A vágás szélessége a rögzíto konzol lendítésével állítható be. - Lazítsuk meg az elülso hatlapfeju csavart (SK). - Vegyük ki a hátsó hatlapfeju csavart. - A rögzíto konzolt addig lendítsük, amíg a kívánt vágási szélességet elértük és a hatlapfeju csavar beleillik valamelyik furatba (1,2,3,4). - A hatlapfeju csavart húzzuk meg szorosra. TD 62/99/ A két orsó beállítása (ZP, VF) a táblázat alapján. A beállítás függ a vontató kerekeinek belso távolságától (FA) és a beállított vágás szélességtol (1,2,3,4). A vonópont (ZP) és az elobarázda (VF) két orsóját a táblázat méretei szerint kell beállítani. Több információ a vonópontra és az elobarázdára vonatkozóan lásd Alkalmazás c. fejezetben. ZP VF TD65/92/35 Táblázat SERVO I, SERVO I-M, SERVO I NOVA típusokhoz mit doppeltwirkendem Zylinder RA TD57/93/8 RA VF ZP VF ZP VF ZP VF ZP (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) TD57/93/7 TD65/92/35 Táblázat SERVO I, SERVO I-M típusokhoz mit einfachwirkendem Zylinder RA TD57/93/7 RA VF ZP VF ZP VF ZP VF ZP (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) TD57/93/8 (940) VOREINSTELLUNG

13 AZ EKE ELÔBEÁLLÍTÁSA A TD65/92/39 B B Finombeállítás (F méret) A finombeállítás az eke és a használt vontató összehangolására szolgál és ezért csak egyszer szükséges elvégezni. A finom beállítás orsóját ezért a kívánt méretre (F) kell beállítani (lásd a következo oldal). - Az (A) és (B) méreteket mérjük le az alsó vezetokön és a táblázat alapján II. kat. és III kat. esetében állípítsuk meg a vágási pontot (F). Az méreteket (A, B) mindig a golyó közepétol a golyó közepéig kell mérni. - A táblázat diagonális vonalai közti vágópont helyzete adja meg a beállítási értéket (F). Tabelle für Kat. I Kat. I = 683 mm Példa: A = 456 mm B = 902 mm A vágópont (F) a 256 és 258 vonalak között fekszik. Ennek középértéke tehát 307 mm. F = 257 mm A beállító orsó átállítása - A csapszeget (12) szereljük ki. - A beállító orsót állítsuk be a kapott méretre (F). - A csapszeget (12) szereljük vissza. Tabelle für Kat. II Kat. II = 825 mm Kat. I Kat. I = 683 mm Kat. II TD57/93/4 Kat. II = 825 mm (940) VOREINSTELLUNG

14 ASZNÁLAT Az eke beállítása a SERVOMATIC -kal felszerelt vontatóhoz A SERVOMATIC beállítási technikával az ekét és a vontatót optimálisan lehet összhangba hozni. A beállítás következo ellenorzéseit sorban el kell végezni. 1. Finombeállítás (F) - Ellenorizzük a finom beállítás orsójának (F) beállítási méretét. Lásd Az eke elobeállítása c. fejezet. 2. Az elso eketest (elobarázda) vágás szélességének beállítása Az elso eketest (S2) vágás szélességét az orsó (VF) elforgatásával állítható be. A vágás szélessége (S1) túl keskeny - Az orsót (VF) hosszabban forgassuk. A vágás szélessége túl széles - Az orsót rövidebb ideig forgassuk. A vágás szélessége megfelelo. - Az orsót a táblázat alapján állítsuk be megfeleloen. Lásd Az eke elobeállítása c. fejezetet. Kívánság szerinti felszerelés hidraulika henger Az orsó (VF) helyett beépítheto egy hidraulika henger. Ehhez a vontatón egy pótlólagos kétszeresen ható vezérlo berendezés szükséges. Soha ne nyúljunk a prés veszélyes tartományba, amíga részek ott mozgásban vannak. Ne tartózkodjunk a munkagép lengési tartományába. 3. (Z) vonópont beállítása Megfelelo beállítás A vonóvonal (ZL) a vontató hátsó tengelyének középpontjában (M) halad át. A vontatónál nem lép fel oldalra húzás. Az eke könnyen vontatható. - Állítsuk be az orsót (ZP) a táblázat alapján. Lásd Az eke elobeállítása c. fejezetet. Nem megfelelo beállítás A vonóvonal (ZL) nem halad át a vontató hátsó tengelyének középpontjában (M). Vontatáskor az eke a megszántott területre húz. Ez csak ellenkormányzással egyenlítheto ki. - Az orsót (ZP) forgassuk hosszabb ideig. Lásd Az eke elobeállítása c. fejezetet. (940) EINSATZ

15 ASZNÁLAT Figyelem! Az eke forgatása Forgatás közben senkinek sem szabad a lengési tartományban tartózkodnia. A lengési muvet csak a vontató ülésérol szabad muködtetni. A forgatás muveletéhez az ekét teljesen ki kell emelni. A forgatómu, az eke nagyságától függoen, egyszeresen ható hengerrel és rugóero rásegítéssel, vagy kettos hatású hengerrel és beépített, automatikus átkormányzással szerelheto fel. Az automatikus átkormányzásnak az a hatása, hogy a teljes forgatás muvelete, a vezérlo berendezés (ST) egyetlen kapcsolóállásával történhet. TD 65/92/48 s 0 ST h Forgatás kettos hatású hengerrel A forgatás muveletét az egyszeres és kétszeres hatású vezérlo berendezéssel egyformán kell elvégezni. Egyszeresen ható vezérlo berendezés esetében a vontatón egy visszafutó vezeték szükséges. - Állítsuk a vezérlo berendezést (ST) emelésre (h). Az eketest 180 elfordul. - Állítsuk a vezérlo berendezést (ST) semlegesre (0). Kb. 5 másodperc múlva egy újabb forgatás végezheto el. T 21 Forgatás egyszeresen muködo henger és egyszeresen muködo vezérlo berendezéssel - Állítsuk a vezérlo berendezést (ST) eloször leeresztésre (s). Az eketest a rugók (21) vonóerejével forgat. - a a fenti holt pontot (T) átléptük a vezérlo berendezést emelésre (h) kell állítani. TD65/92/46 Az eke hajlásának beállítása (11) Szántás közben az eketestnek megközelítoen függoleges helyzetben kell lenni a talajhoz (90 ). Ez a helyzet, a következok szerint, a két orsó (11) elforgatásával érheto el. - Az ekét emeljük meg 5 10 cm-rel. - A vezérlo berendezést röviden muködtessük. Az ekekeret az ütközotüskétol (11) egy kicsit elfordul. - A hajlást állítsuk be a tüskével. 90 TD 65/92/25 - Az ekekeretet újra ütközésig forgassuk vissza. - Folytassuk a munkát és ellenorizzük, hogy az új beállítással az eketest megközelítoen függoleges van a talajhoz képest. (90 ). (940) EINSATZ

16 ASZNÁLAT Ekemunka szabályozó hidraulikával Annak érdekében, hogy a szabályozó hidraulika megfeleloen muködjön a következokre kell ügyelni. - A felso vezetot (1) úgy kell rögzíteni, hogy az ekén (P1) lévo - Az ekekeretnek hosszirányban, munka közben megközelítoen párhuzamosnak kell lennie a szántó felszínéhez. - A munkamélységet eloször az emelomuvel a szabályozó szelepen keresztül (ST) kell beállítani. P2 1 P1 ST TD65/92/27 csatlakoztatási pont munka közben egy kicsit magasabbon legyen, mint a vontatón (P2) lévo csatlakoztatási pont. Felso vezetot rögzítsük LL,RL RL = rögzítési helyzet alsó vezetô szabályozáskor. = rögzítési helyzet felsô vezetô szabályozáskor. Szántás közben a talaj váltakozó ellenállása, a szabályozó hidraulika kivitelétol függoen, a felso vezeton át (1) vagy a két alsó vezeton keresztül a szabályozó vezérlo szelepen keresztül jut tovább. A megfelelo impulzus az emelomuvön egy emelo vagy leengedési muveletté változik. Példa: felso vezeto szabályozás Az eke mélyebben hatol a talajba. Továbbá lásd a Csatlakoztatás a vontatóra c. fejezetben. (940) EINSATZ

17 TÚLTERELÉS BIZTOSÍTÁS Nyírócsapos csavarok Az eketesteket nyírócsapos csavarokkal rögzítették. Túlterhelés esetén a nyírócsapos csavar (30) eltörik és az eketest felfelé lendül. - Távolítsuk el a nyírócsapos csavar maradványait. - Lazítsuk meg a hatlapfeju csavart (31). - Az eketestet lendítsük vissza munkahelyzetbe. - elyezzünk be új nyírócsapos csavart és mindkét csavart húzzuk szorosra. Figyelem! Kizárólag eredeti gyártmányú, megfelelo méretu és minoségi nyírócsapos csavarokat (lásd alkatrészlista) használjunk. Semmi esetre sem szabad olyan csavarokat felhasználni, amelyek szilárdsága nagyobb vagy kisebb. Kívánságra a SERVO I-M, SERVO II, SERVO II-S hez Félautomatikus köbiztosítás A félautomatikus köbiztosítás komfortos megoldás a kis köter helésü talajokra. - Kioldás után az ekét felemelni. A rendszer önmüködöen záródik. - Az ekét leereszleni és továbbszántani. A kioldóerö beállítása: A hatlapfejü csavarral a kioldóerö az kg os tar tományban fokozatmentesen beállítható. - A csavart kitekerve ( max. ), kioldóerö = 2000 kg. - A csavart betekerve (min.), kioldóerö= 500 kg. (940) 9200 SICERUNG

18 SERVO NOVA Teljesen automatikus nonstop túlterhelés biztosítás Nehezen megmunkálandó talajokhoz, amelyekben sok ko vagy egyéb idegen test található, ajánljuk a teljesen automatikus túlterhelés biztosítást. A SERVO-NOVA eke esetében minden egyes eketest külön hidromechanikusan biztosított károsodás ellen. Akadályokon való áthaladáskor az eketest minden irányban kilendülhet. A vontatóval eközben nem szükséges megállni. Az eketest önmagától visszalendül munkahelyzetbe. A teljesen automatikus nonstop túlterhelés biztosítás mellett minden eketesttartót egy pótlólagos nyírócsapos csavarral védenek. A leírást lásd a Túlterhelés biztosítás c. fejezetet. Beállítási tartomány A túlterhelés biztosítás kioldó erejét a különféle talajtípusokhoz lehet viszonyítani. Normál beállítás - A hidraulika hengerekben a nyomásnak (40) kb. 10 bar-ral magasabbnak kell lennie, mint a gáztartályban (43) a nitrogénnyomásnak Nitrogénnyomás a gáztartályban(43) Beállítási tartomány a hidraulika henger (40) (üzemi beállítás) nyomásának bar 90 bis 150 bar Amennyiben a gyakorlati alkalmazás során megmutatkozna, hogy a túlterhelés biztosítás túl sokszor kapcsol be, a leszállított feltöltési berendezéssel (42) növelni lehet a nyomást a hidraulika hengerben. A nyomás növelése a hidraulika hengerben: - A lezáró csapot állítsuk A helyzetbe. - Vegyük le a zárósapkát (41) a csapról és csavarjuk le a feltölto vezetéket. - A vezérlo szelepet a vontatón nyomástól mentesítsük. - A dugaszoló tengelykapcsolót (42) csatlakoztassuk a vontatóhoz. - Nyissuk meg a lezáró csapot (E helyzet). A hidraulika nyomás csökken. - A vontatón a vezérlo szelepet addig muködtessük amíg a nyomásméro a kívánt nyomást mutatja. Ezután zárjuk a lezáró csapot (A helyzet) Figyelem! A lezáró csapnak szántás közben mindig zárva kell lennie (A állás). - A vezérlo szelep segítségével a feltölto vezetéket nyomástól mentesítsük. - Vegyük le a feltölto vezetéket és a zárósapkát (41) csavarjuk vissza. TD65/92/ E A bar 80 bar (948) 9200 NOVA

19 SERVO NOVA Gáztartály (43): A gáztartályban a nyomás szintén módosítható. A gáznyomás csökkentése vagy növelése a tartályban a különféle talajtípusoktól függ. Nagyon laza talaj esetében, a gáznyomást egy kicsit lehet csökkenteni. Figyelem! A tartályon sem hegesztési, sem forrasztó munkák, valamint mechanikus megmunkálások nem végezhetok el. A nyomás módosítása a gáztartályban Ez a munka kizárólag a vevoszolgálat vagy egy szakmuhely által végezheto el. Annak érdekében, hogy a gáztartályban az elofeszültség nyomást csökkentsük vagy növeljük, egy speciális feltölto és ellenorzo berendezés szükséges. 1. Nyomás leeresztése: a) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból (44) egy éles szerszámmal vegyük ki. b) Gázfeltölto csavart (44) csak könnyen lazítsuk meg. c) A feltölto és ellenorzo berendezést csatlakoztassuk. d) A leereszto csapot a feltölto berendezésen enyhén nyissunk meg. A nitrogént (N) lassan engedjük le, a míg a nyomásméron a kívánt nyomást elértük. e) Zárjuk a leereszto csapot, a feltölto berendezést vegyük le, a gázfeltölto csavart húzzuk szorosra és az ólomdugaszt (amennyiben van) újra helyezzük vissza. 2. Nyomás növelése: A tartály feltöltéséhez kizárólag nitrogént (N) használjunk, semmi esetre se használjunk oxigént (robbanás veszélyes). f) A feltölto berendezést csatlakoztassuk a nitrogén palackhoz. g) Vegyük le a muanyag sapkát. Az ólomdugaszt (amennyiben van) az üvegfeltölto csavarból (44) egy éles szerszámmal vegyük ki. Gázfeltölto csavart (44) csak könnyen lazítsuk meg. A feltölto és ellenorzo berendezést csatlakoztassuk. h) Az ellenorzo berendezést csavarjuk fel a nitrogén palackra. i) A feltölto berendezésen enyhén nyissuk meg a csapot és töltsük fel a nitrogént, amíg a nyomásméron a megfelelo nyomást elértük. k) Zárjuk a leereszto csapot, vegyük le a feltölto berendezést, húzzuk meg a gázfeltölto csavart és helyezzük vissza az ólomdugaszt (ha van). Utalás A ydac üzemi adatok szerint minden gáztartályon egy bizonyos ido után enyhe nyomáscsökkenés lép fel. A gázveszteség (nitrogén) évente kb. 2-3%-ot tesz ki. Ajánljuk, hogy 4-5 évente ellenorizzük a tartálynyomást és adott esetben állítsuk be a helyes értékre. (948) 9200 NOVA

20 KARBANTARTÁS ÉS GONDOZÁS Általános karbantartási utasítások Annak érdekében, hogy a gép hosszú üzemtartam után is jó állapotban legyen, kérjük vegyék figyelembe a következo utasításokat: - Az elso üzemórák után húzzunk meg minden csavart. asználat közben - Esetenként minden csavart ellenorizzünk és ha szükséges húzzuk utána ezeket. - A négy kenési helyet a két lengési csapszegnél hetente zsírozzuk. Figyelem! A gépalkatrészek tisztítása Nagynyomású tisztító berendezést ne használjunk a csapágyak és a hidraulikus alkatrészek tisztítására. - Rozsdásodási veszély! - A gép megtisztítása után a kenésterv szerint kenjük le és végezzünk el rövid próbajáratot. - Nagy nyomással végzett tisztítás következtében lakksérülések keletkezhetnek. FETT TD55/93/22 - Minden más kenési helyet legalább kétszer egy szezonban kenjük le. Egyidoben olajozni kell a csuklókat és az állító tüskéket is. Szabadban történo tárolás Szabadban történo hosszabb ideig tartó tárolás esetén a dugattyúrudat tisztítsuk meg és kenjük be zsírral. TD49/93/2 Kopó alkatrészek - Annak érdekében, hogy szerkezeti elemek ne sérüljenek meg az elhasználódott kopó alkatrészeket idoben ki kell cserélni. Kerekek nyomása - Kérjük ügyeljenek a meg felelo nyomásra! A levegonyomást rendszeresen ellenorizzük! Felpumpálás közben és túl nagy levegônyomás esetén fennáll a repedés veszélye! Téliesítés FETT - A téliesítés elott a gépet alaposan tisztítsuk meg. - Állítsuk idojárástól védett helyre. - A csupasz alkatrészeket rozsdától védjük. - A kenésterv alapján minden kenohelyet kenjünk le. idraulikus berendezés - A hidraulikus tömloket rendszeresen ellenorizzük sérülésekre. Lyukas vagy sérült tömloket azonnal ki kell cserélni. Vigyázat fertozés veszélye! Defekt esetén ne érintsük meg a hidraulikus berendezés szivárgó részeit. A hidraulikus berendezés munkái elott - A gépet engedjük le a talajra. - Megemelt gépen történo karbantartási munkák esetében, végezzük el a megfelelo támasztást. - A hidraulikus berendezést nyomástól mentesítsük és állítsuk le a motort. (943) WARTUNG

21 KARBANTARTÁS ÉS GONDOZÁS Az eketestek hajlásának beállítása a az eke nem hatol be megfeleloen a talajba, az excenterpersely elforgatásával javulást érhetünk el. Az excenterpersely beállításától függoen (A vagy B) az ekevas hegyét az S tartományban mélyebbre vagy magasabbra lehet állítani. A csavarokat beállítás után újra húzzuk szorosra. Néhány típus esetében az excenterpersely helyett raszterlemezt használtak fel. Lásd Az eketest alapbeállítás c. fejezetet. Az eketestek alapbeállítása Kopó alkatrészek cseréje után a következo ellenorzési sorozatot kell elvégezni: 1. Állítsuk le az ekét egyenes talajra. 2. Az ekekeret és az ekevasak éle közti távolságnak (A) minden eketest esetében egyformának kell lennie. 3. Ellenorizzük a távolságot (B1) az utolsó eketest esetében. B1 = 0-5 mm W, UWS típusú eketestek* esetében 5-8 mm UW, UWS, WSS típusú eketestek* esetében (1995 gyártási év) mm UW, UWS, WSS típusú eketestek* esetében. (1996 gyártási év) 4. A (B) távolságot ugyanolyan méretre állítsuk be mint B1. * Az eketest típusát a gyártó tábláján lehet leolvasni. (943) WARTUNG

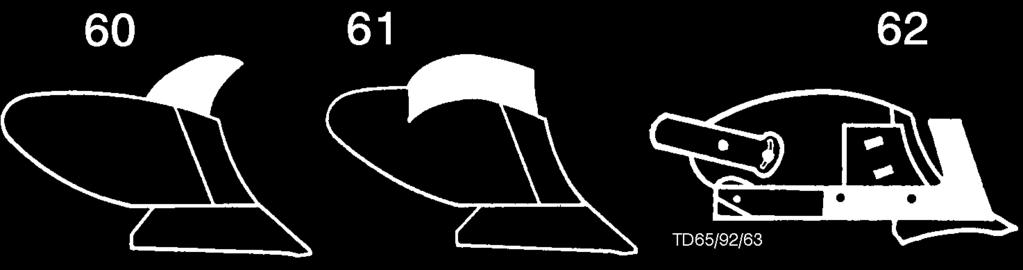

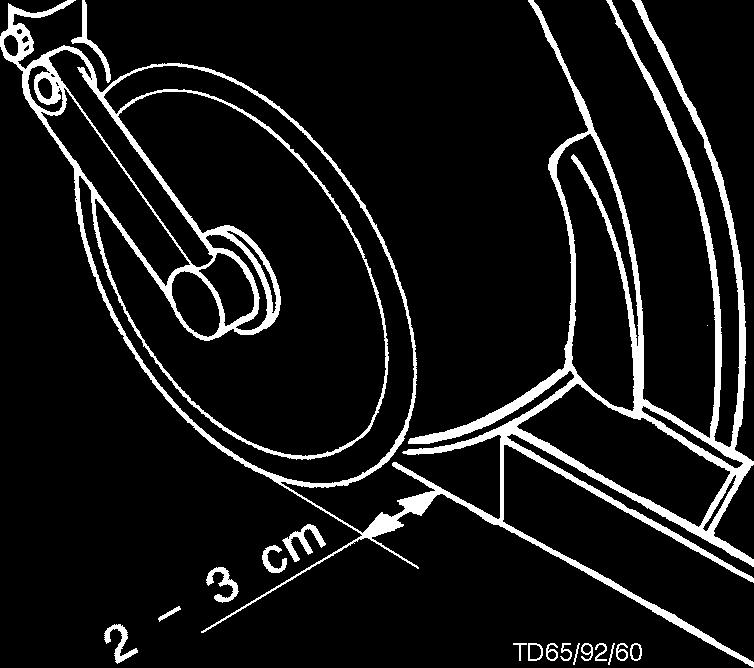

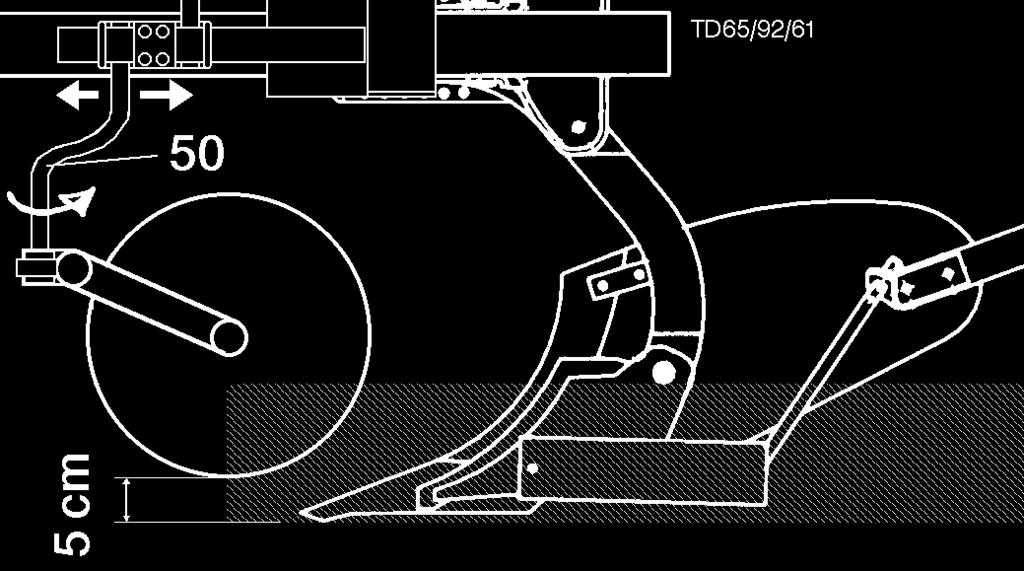

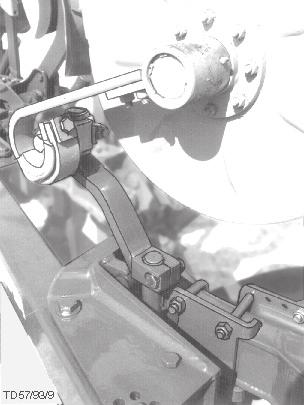

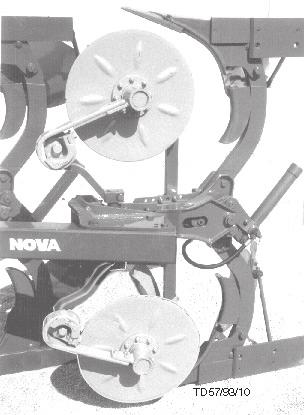

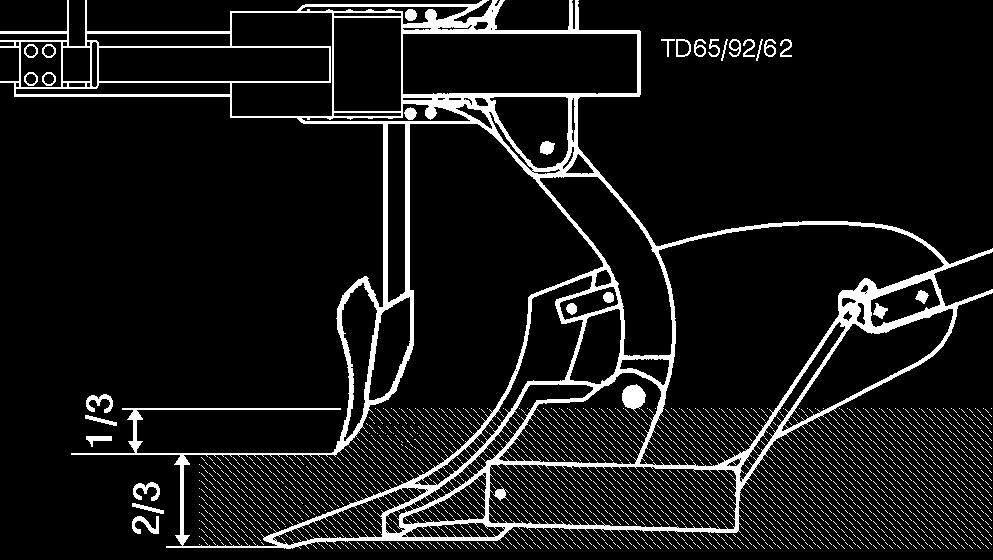

22 KIEGÉSZÍTÔ SZERSZÁMOK Tárcsás csoroszlya beállítása (* A tárcsás csoroszlya vágási mélységét 5 cm távolságra állítsuk be az ekevasak hegyétol. Eloszerszámok: Kukoricabeforgató, trágyabeforgató Ezeket a szerszámokat szalma vagy trágya földbe juttatásához használhatjuk. A munkamélységet az összmunkamélység 1/3-ra állítsuk be. A hosszanti irányú szerelési helyzetet a konzolon levo tartó eltolásával lehet kiválasztani. További szerelési helyzetek adódhatnak az excenter (50) 180 os elforgatása által. Az oldalsó távolsága az ekevasak hegyétol számítva 2-3cm legyen. Ezt az excenter (50) elforgatásával lehet elérni. A hosszanti szerelési helyzetnek az ekevas hegycsúcsa felett vagy mögötte helyezkedjen el. Sok felületi növényzet esetén, vagy szalma bedolgozásakor, ezeket az eloszerszámokat leheto leghátsóbb helyzetbe kell állítani Csúszófej (60) Azok a csúszófejek, amelyeket az eketestre szerelnek, arra szolgálnak, hogy a szalma beforgatásakor a szár nem törik meg, így jobb az egyengetés. Tárcsás csoroszlya rugós (* Ezt a tárcsás csoroszlyát minden 72 cm feletti keretmagassággal rendelkezo SERVO NOVA ekénél fel lehet szerelni. Beforgató-, terelolemez (61) Trágya vagy egyéb vagy egyéb trágya bedolgozásához. Beforgatólemez UW, W és WSS eketestekhez. Terelolemez UW, W és WWS eketestekhez. Ezeket a szerszámokat a trágyabeforgató helyett (lásd fent) lehet használni, de kicsi munkamélység mellett kevésbé hatékonyak. Késes ekenád (62) (* Ezeket a szerszámokat a tárcsás csoroszlya helyett lehet használni (lásd fent), de kis beállítási lehetoséget kínálnak. (943) 9500 ZUSÄTZE (* Vigyázat! A késeknél fennáll a sérülés veszélye

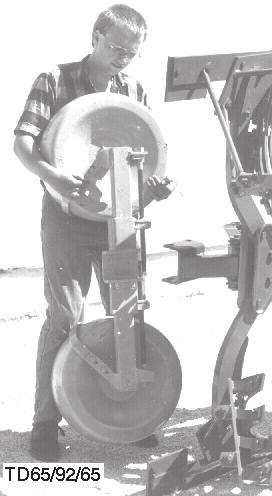

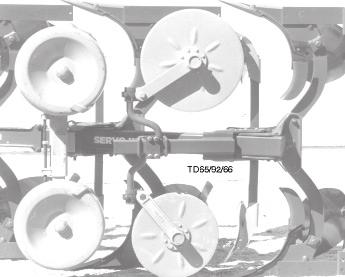

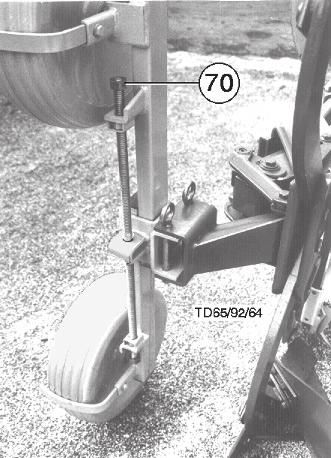

23 TAPOGATÓ KERÉK Kettos tapogató kerék A kettos tapogató kereket az utolsó eketesten szereljük fel. A munkamélységet az orsón (70) keresztül a leszállított kereppel lehet beállítani. 4 vasú ekék esetében a kettos tapogató kereket az utolsó elotti eketestre is felszerelheto. Ennek az az elonye, hogy szántáskor a tapogató kerék a szántó határon nem lóg ki túlságosan az utolsó eketesten felül. Kettos tapogató kerék az utolsó elotti eketestre szerelve. A munkamélység beállítása a SERVO I. ekék esetébe C - úzzuk ki a csapszeget és forgassuk el 90 (D helyzet). - Állítsuk be a kívánt munkamélységet. - A csapszeget újra forgassuk vissza és hagyjuk bekattanni (C helyzet). D TD 65/92/80 (943) 9200 TASTRÄDER

24 TAPOGATÓ KERÉK UNI gumikerék Ez a tapogató kereket szántáshoz az utolsó elotti eketestre szereljük. A munkamélységet az orsón (70) keresztül a leszállított kereppel állítjuk be. asználható szállítókerékként is. Ezáltal a vontató hátsó tengelyét és az emelomujét tehermentesítjük. Fontos: A felso vezetok szállításkor mindig akasszuk ki. Átállítás szállítási helyzetbe TD 65/92/71 - Távolítsuk el a csapszeget (75). - úzzuk ki a kereket a támasztásból, dugaszoljuk az hátsó keréktartóba (76) és a csapszeggel (75) rögzítsük. 75 TD 65/92/71 Ez a szerelési helyzet használható a szántó határán történo szántáshoz. A tapogató keréknek ebben az esetben nincs szerepe. Szállítás - Szállításkor a keréknek szabadon kormányozhatónak kell lennie. A csapszeg (77) segítségével oldjuk a keréktartó reteszelését. - Oldjuk a reteszelést a függesztomuvön. Ehhez az excenter emelokart (79) 180 lendítsük. (B helyzet). - Az ekét a vontató emelomujével emeljük meg. - A forgatómuvel lassan hozzuk vízszintes helyzetbe, amíg a reteszelés csapszege a függesztomuvön automatikusan bekattan. - Távolítsuk el a felso vezetot (1). Fontos utasítás: A felso vezetot szállításkor nem szabad az ekével összekötni. 1 Átállítás munkahelyzetbe TD65/92/75 - Csatlakoztassuk a felso vezetot és az ekét emeljük meg a vontató emelomujével. - Oldjuk a reteszelést a függesztomuvön. Ehhez az excenter emelokart (79) 180 lendítsük (A helyzet). - Az ekét a forgató muvel hozzuk függoleges helyzetbe. - A tapogató kereten az utolsó elotti eketestre szereljük és a csapszeggel (75) rögzítsük. (943) 9200 TASTRÄDER

25 -ANANG TITELBLATT _341 M E L L É K L E T

26 ogy az eredetit ne hamisítsák Az eredeti Pöttinger alkatrészekkel jobban tud dolgozni Minôség és méretpontosság - Üzembiztosság. Megbízható mûködés Nagyobb élettartam - Gazdaságosság. Garantáltan rendelkezésére áll az Ön Pöttinger kereskedôjénél. a Ön olyan döntés elôtt áll, hogy Eredetit vagy utángyártottat? Akkor a döntést gyakran az ár határozza meg. De egy olcsó vétel néha igen drága tud lenni Ezért ügyeljen vásárláskor a négylevelû lóherével ellátott eredeti alkatrészekre! -ANANG TITELBLATT _341

27 Biztonságtechnikai utasítások A-melléklet Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. 1.) Rendeltetésszerû használat a. Lásd mûszaki adatok. b. A rendeltetésszerû használat körébe tartozik a gyártó által készített üzemeltetési ápolásiés karbantartási utasítások betartása is. 2.) Alkatrészek a. Eredeti alkatrészek és tartozékok speciálisan ezekhez a gépekhez ill. berendezésekhez készültek. b. Nyomatékosan felhívjuk a figyelmet arra, hogy a nem általunk szállított eredeti alkatrészek és tartozékok általunk nem kerültek bevizsgálásra és jóváhagyásra sem. c. Ilyen termékek beépítése és/vagy alkalmazása bizonyos körülmények között az Ön gépének általunk megadott tulajdonságait negatívan befolyásolhatják. Azokért a károkért, amelyek a nem eredeti alkatrészek és tartozékok alkalmazása miatt keletkeztek a gyártó semmiféle felelôsséget nem vállal. 6.) Személyek szállítása tilos a. Személyek szállítása a gépen nem megengedett. b. A gépet a közutakon csak a közútra elôírt pozícióban szabad szállítani. 7.) Menetsebesség munkagéppel való felszerelés esetében a. A vontatójármû elôl és hátul elegendô mennyiségû ballasztsúllyal van ellátva, hogy a kormányozhatóságot és a fékezhetôséget biztosítsa (a jármû önsúlyának legalább 20%-a a mellsô tengelyre essen). b. A menettulajdonságokat közúton a munkagé pek befolyásolják. A haladási módot minden kor a domborzatié s talajviszonyokhoz kell igazítani. c.kanyarmenetben vontatott kocsival ezenkívül még a kirakodástávolságát és a munkagép Kg 20% lendsúlyát is figyelemmel kell kísérni! d.kanyarmenetben vontatott vagy nyerges felfüggesztésû munkagépek esetében ezenkívül még a kinyúlási távolságot és a munkagép lendsúlyát is figyelembe kell venni! d. A gépen történô önhatalmú változtatások, valamint idegen szerkezeti elemek rászerelése a gépre a gyártó szavatosságát kizárja. 3.) Védôberendezések Az összes védôberendezésnek a gépre rászerelve és megfelelô állapotban kell lennie. Az elkopott és sérült burkolatokat vagy védôkereteket idôben fel kell újítani. 4.) Üzembehelyezés elôtt a. A munka megkezdése elôtt az üzemeltetô minden mûködtetô szerkezetet, valamint a munkamenetet meg kell, hogy ismerje. Az üzembehelyezés alatt ez már túl késô! b. A jármû vagy a gép üzembehelyezése elôtt ellenôrizni kell a közlekedésiés üzembiztonsági feltételeket. 5.) Azbeszt Bizonyos kereskedelmi alkatrészek mûszaki okok miatt azbesztet tartalmazhatnak. Figyeljük az alkatrészek jelzését. 8.) Általános tudnivalók a. Mielôtt munkagépeket a hárompontfelfüggesztésre akasztunk a rendszerkart olyan állásba kell hozni, hogy véletlen emelés vagy süllyesztés lehetetlen legyen! b. Munkagépeknek a traktorra való csatolása közben sérülés veszélye áll fenn! c. A hárompontrudazat tartományában sérülés veszélye állhat fenn a nyírózúzó helyeken! d. Külsô mûködtetésnél a tevékenység közben ne lépjünk a traktor és a munkagép közé! e. A kardántengely felés leszerelése csak leállított motornál végezhetô. f. Felemelt munkagéppel történô közúti közlekedésnél a kezelôkart lesüllyedés ellen reteszelni kell. g. A traktor elhagyása elôtt a munkagépeket eresszük le a talajra - a gyujtáskulcsot húzzuk ki! h. A traktor és a munkagép között senki sem tartózkodhat anélkül, hogy a jármû elgördülés ellen rögzítôfékkel és/ vagy alátétékekkel biztosítva ne legyen! i. Minden ápolási-, karbantartási-, és átszerelési munkánál a meghajtómotort le kell állítani és a meghajtókardántengelyt ki kell húzni. 9.) A gép tisztítása A csapágyakat és hidraulika alkatrészeket ne tisztítsuk nagynyomású tisztítóberendezéssel (341) SICEREIT A 1 -

28 Üzemanyagok 1997-ös kiadás A gép teljesítménye és élettartama függ a gondos karbantartástól és a jó üzemanyagok alkalmazásától. Üzemanyagfelsorolásunk megkönnyíti az alkalmas üzemanyagok helyes kiválasztását. A kenéstervben a mindenkor alkalmazandó üzemanyagot jelzéssel (pl. III ) szimbolizáljuk. Az Üzemanyagjelölés segítségével a kívánt minôségi ismérv és az ásványolajcégek megfelelô terméke kiválasztható. Az ásványolajcégek jegyzéke a teljesség igénye nélkül készült. A hajtómûolajat a kezelési utasítás szerint - de legalább évente 1x cserélni kell. - Az olajleeresztô csavart kivesszük, a régi olajat leeresztjük és annak rendje módja szerint eltávolítjuk. Leállítás elôtt (téli idôszak) olajcserét végzünk és minden kenôhelyet megkenünk. Csupasz fémrészeket kívülrôl (csuklók stb.) a következô táblázat egy IV rovat szerinti termékével megzsírozzuk, hogy a rozsdától védjük. (II) I II III IV V VI VII FETT (IV) Ö L Üzemanyag karakterisztika igényelt minöségi ismérv LP IDRAULIKA DIN 51524, 2. rész t. MEGJEGYZÉSEK * ** *** SAE 30 motorolaj az API CD/SF szerint SAE 90 ill. SAE 85 W-140 hajtó müolaj az API-GL 4 vagy API-GL 5 Li-zsír (DIN , KP 2K) Folyékony hajtómükenöanyag (DIN :GO) Komplexzsír (DIN : KP 1R) SAE 90 ill. 85 W-140 hajtómü-olaj az API-GL 5 szerint - D28 -

29 Firma Company Société Societá AGIP ARAL I (II) II III IV V VI VII ANMERKUNGEN FETT (IV) OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM F 32/46 MOTOROIL D 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAKTORAL 15W-30 ROTRA Y 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIEBEÖL YP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB L 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL YP 90 - Ö L AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCS GENOL MOBIL RG SELL TOTAL VALVOLINE VEEDOL WINTERSALL AVILUB RL 32/46 AVILUB VG 32/46 YDRAULIKÖL LP 32/46/68 SUPER 2000 CD-MC * YDRA YDR. FLUID * YDRAULIKÖL MC 530 ** PLANTOYD 40N *** MOTOROIL D 30 MULTIGRADE DC 15W-40 TRACTAVIA F SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD D SUPERIOR 20 W-30 D SUPERIOR SAE 30 ENERGOL SF 32/46/68 VISCO 2000 ENERGOL D 30 VANELLUS M 30 YSPIN AWS 32/46/68 YSPIN AW 32/46 LP 32/46/68 LP-M M32/M46 OLNA 32/46/68 YDRELF 46/68 NUTO 32/46/68 NUTO P 32/46/68 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 GETRIEBEÖL MZ 90 M MULTIYP 85W-140 SUPER 8090 MC YPOID 80W-90 YPOID 85W-140 GEAR OIL 90 EP YPOGEAR 90 EP EPX 80W-90 YPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 AVIA MERZWECKFETT AVIA ABSCMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL YP 90 EP MULTIYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE TO CASTROLGREASE LM LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RENOPLEX EP 1 YPOID 85W-140 OLEX PR 9142 YPOGEAR 90 EP YPOGEAR 85W-140 EP IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 YPOY C 80W-140 RENOX 34 GA O EP POLY G O MULTI PURPOSE GREASE FIBRAX EP 370 NEBULA EP 1 GP GREASE GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 * Folyadékfékestrktorokka végzett esatolt munkáknál J 20 A specifikáció szükség ** idraulikaolajok LP-(D) + V *** LP + V növénbázisú hidraulikaolajok biológiailag lebonthatók, ezért különösen környeze barát termékek ENAK LP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL D/B SAE 30 UNIVERSAL TRACTOROIL SUPER YPOID GA 90 YPOID GB 90 OCDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 YPOID GB 90 YDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN YDRAMOT 1030 MC ** RENOGEAR YDRA * PLANTOYD 40N *** TITAN YDRAMOT 1O3O MC TITAN UNIVERSAL D PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85 W-140 RENOGEAR YPOID 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADESIV 2 PLANTOGEL 2 N RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85W-140 RENOGEAR YPOID 90 YDRAULIKÖL LP/32/46/68 YDRAMOT 1030 MC * YDRAULIKÖL 520 ** PLANTOYD 40N *** MULTI TC YDRAMOT 15W-30 YDRAMOT 1030 MC GETRIEBEÖL MP 90 YPOID EW 90 YPOID 85W-140 MERZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N GETRIEBEFLIESSFETT PLANTOGEL 00N RENOPLEX EP 1 YPOID EW 90 YPOID 85W-140 DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 VI/46VI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 D 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA D 30 SUPER D 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA 30 MULTAGRI TM 15W-20 MOBILUBE GX 90 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKGETRIEBEÖlSAE90 YPOID EW 90 SPIRAX 90 EP SPIRAX D 90 SPIRAX D 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 RENOPLEX EP 1 YPOID EW 90 SPEZ. GETRIEBEFETT SIMMNIA GREASE O AEROSELL GREASE 22 DOLIUM GREASE R SPIRAX D 90 SPIRAX D 85W-140 MULTIS EP 2 MULTIS EP 200 MULTIS T 1 TOTAL EP B 85W-90 ULTRAMAX LP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX VLP 32 ** ULTRAPLANT 40 *** SUPER PO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 P GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 P GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 D PLUS SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLAN S (G) 32/46/68 WIOLAN VG 46 ** WIOLAN R 32/46 *** YDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 YPOID-GETRIEBEÖL 80W-90, 85W-140 MERZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 YPOID-GETRIEBEÖL 80W-90, 85W D29 -

30 WARNBILDZEICEN WARNING SIGNS SYMBOLES D F GB CE-Zeichen Das vom ersteller anzubringende CE-Zeichen dokumentiert nach außen hin die Konformität der Maschine mit den Bestimmungen der Maschinenrichtlinie und mit anderen einschlägigen EG- Richtlinien. EG-Konformitätserklärung (siehe Anhang) Mit Unterzeichnung der EG- Konformitätserklärung erklärt der ersteller, daß die in den Verkehr gebrachte Maschine allen einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen entspricht. Sigle CE Le sigle CE apposé par le constructeur atteste que la machine est en conformité avec les spécifications de la machine et avec d'autres directives européennes. Déclaration de conformité CEE (Voir annexe) En signant la déclaration de conformité européenne, le constructeur déclare que les machines répondent aux différentes exigences fondamentales de sécurité et de santé. CE sign The CE sign, which is affixed by the manufacturer, indicates outwardly that this machine conforms to the engineering guideline regulations and the other relevant EU guidelines. EU Declaration of Conformity (see supplement) By signing the EU Declaration of Conformity, the manufacturer declares that the machine being brought into service complies with all relevant safety and health requirements. Bedeutung der Warnbildzeichen Signification des symboles Meaning of warning signs Nicht im Schwenkbereich der Arbeitsgeräte aufhalten. Rester à l'écart de la zone de basculement des quipements. Stay clear of swinging area of implements Niemals in den Quetschgefahrenbereich greifen, solange sich dort Teile bewegen können. Ne pas s'approcher de la zone de danger par écrasement, aussi longtemps que des pièces y sont encore en mouvement. Never reach into the crushing danger area as long as parts may move. (942) 9501-D/F/GB AZB

31 Fontos információk az Ön biztonsága érdekében Traktor és függesztett gép kombinációja Az elsô vagy a hátsó hárompontra felszerelt gépek nem vezethetnek a traktor megengedett összsúly, megengedett tengelyterheléseinek és a a gumik hordképességének túllépéséhez. A traktor elsô tengelyét mindig minimum a traktor üres tömegének 20%-ával kell terhelni. Minden esetben gyôzôdjön meg munkagép vásárlás elôtt arról, hogy ezek a feltételek teljesülnek és végezze el ezeket a számításokat vagy vigye a traktort a mérlegre. Az össztömeg, a tengelyterhelések, a gumik hordképességének és a szükséges minimális súlyterhelés meghatározása: A számítások elvégzéséhez a következô adatokra lesz szüksége: T L [kg] T V [kg] A traktor üres tömege Az üres traktor elsô tengelyterhelése 1 1 a [m] A mellsö függesztésü gép / frontsúly súlypontja és az elsö tengely középvonala közti távolság 2 3 T [kg] G [kg] Az üres traktor hátsó tengelyterhelése A hátsó függesztésü gép tömege / hátsó súlyozás 1 2 b [m] c [m] A hátsó függesztésü gép / hátsó súly súlypontja és a hátsó gengely középvonala közti távolság G V [kg] A mellsö függesztésü gép tömege /eslö súlyozás Lásd a traktor kezelési útmutatóját Lásd az árlistát és/vagy a gép kezelési utasítását Mérés 2 d [m] A traktor tengelytávolsága Az alsó vezetökar golyója és a hátsó függesztésü gép / hátsó súly súlypontja közti távolság 2 átsó függesztésü gép illetve front és hátsó gépkombináció 1. A minimális elsö súlyozás számitása Írja be a táblázatba a számított szükséges elsô frontsúlyt, amely a traktor elején szükséges. Mellsô függesztésû gép 2. A minimális hátsó súlyozás számítása Írja be a táblázatba a számított szükséges hátsó súlyt, amely a traktor hátulján szükséges ZUSINFO / BA-EL ALLG. - Z.31 -

32 Fontos információk az Ön biztonsága érdekében Traktor és függesztett gép kombinációja 3. A tényleges elsötengely terhelés számitása Tvtat (a az elsô függesztésû munkagéppel (Gv) nem érjük el a minimális frontsúlyt (Gvmin), akkor a frontgép tömegét a szükséges frontsúly tömegére meg kell növelni). Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett mellsô tengelyterhelést. 4. A tényleges össztömeg számítása Gtat (a a hátsó függesztésû munkagéppel (Gh) nem érjük el a minimális hátsó súlyt (Ghmin), akkor a hátsó gép tömegét a szükséges hátsó súly tömegére meg kell növelni). Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett össztömeget. 5. A tényleges hátsótengely terhelés számítása Gtat Írja be a táblázatba a számított szükséges és a traktor kezelési utasításában szereplô megengedett hátsó tengelyterhelést. 6. A gumik teherbíróképessége Írja be a kerekek teherbírásának megengedett dupla értékeit (két kerékre) a táblázatba. Táblázat Tényleges érték a számitás szerint Megengedett érték a kez. ut. szerint Dupla megengedett teherbíróképesség M i n i m á l i s keréksúlyozás elöl / hátul Össztömeg M e l l s ö tengelyterhelés átsó tengelyterhelés A minimális súlyozást függesztett gépként vagy súlyként a traktorra mindenképpen fel kell rakni! A számított értékeknek kisebbnek / egyenlônek kell lennie a megengedett értékhez viszonyítva! ZUSINFO / BA-EL ALLG. - Z.32 -

33 Im Zuge der technischen Weiterentwicklung D arbeitet die PÖTTINGER Ges.m.b. ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden. Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten. Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten. La société PÖTTINGER Ges.m.b. améliore F constamment ses produits grâce au progrès technique. C'est pourquoi nous nous réservons le droit de modifier descriptions et illustrations de cette notice d'utilisation, sans qu'on en puisse faire découler un droit à modifications sur des machines déjà livrées. Caractéristiques techniques, dimensions et poids sont sans engagement. Des erreurs sont possibles. Copie ou traduction, même d'extraits, seulement avec la permission écrite de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Tous droits réservés selon la réglementation des droits d'auteurs. Following the policy of the PÖTTINGER GB Ges.m.b. to improve their products as technical developments continue, PÖTTINGER reserve the right to make alterations which must not necessarily correspond to text and illustrations contained in this publication, and without incurring obligation to alter any machines previously delivered. Technical data, dimensions and weights are given as an indication only. Responsibility for errors or omissions not accepted. Reproduction or translation of this publication, in whole or part, is not permitted without the written consent of the ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. All rights under the provision of the Copyright Act are reserved. De PÖTTINGER Ges.m.b. werkt permanent aan de verbetering van hun produkten in NL het kader van hun technische ontwikkelingen. Daarom moeten wij ons veranderingen van de afbeeldingen en beschrijvingen van deze gebruiksaanwijzing voorbehouden, zonder dat daaruit een aanspraak op veranderingen van reeds geieverde machines kan worden afgeleid. Technische gegevens, maten en gewichten zijn niet bindend. Vergissingen voorbehouden. Nadruk of vertailing ook gedeeltelijk, slechts met schiftelijke toestemming van de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Alle rechten naar de wet over het auteursrecht voorbehouden. Beroende på den tekniska utvecklingen S arbetar PÖTTINGER Ges.m.b.. på att förbättra sina produkter. Vi måste därför förbehålla oss förändringar gentemot avbildningarna och beskrivningarna i denna bruksanvisning. Däremot består det inget anspråk på förändringar av produkter beroende av denna bruksanvisning. Tekniska uppgifter, mått och vikter är oförbindliga. Fel förbehållna. Ett eftertryck och översättningar, även utdrag, får endast genomföras med skriftlig tillåtelse av ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A 4710 Grieskirchen Alla rättigheter enligt lagen om upphovsmannarätten förbehålls. E La empresa PÖTTINGER Ges.m.b. se esfuerza contínuamente en la mejora constante de sus productos, adaptándolos a la evolución técnica. Por ello nos vamos obligados a reservarnos todos los derechos de cualquier modificación de los productos con relación a las ilustraciones y a los textos del presente manual, sin que por ello pueda ser deducido derecho alguno a la modificación de máquinas ya suministradas. Los datos técnicos, las medidas y los pesos se entienden sin compromiso alguno. La reproducción o la traducción del presente manual de instrucciones, aunque sea tan solo parcial, requiere de la autorización por escrito de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Todos los derechos están protegidos por la ley de la propiedad industrial. I La PÖTTINGER Ges.m.b. è costantemente al lavoro per migliorare i suoi prodotti mantenendoli aggiornati rispetto allo sviluppo della tecnica. Per questo motivo siamo costretti a riservarci la facoltà di apportare eventuali modifiche alle illustrazioni e alle descrizioni di queste istruzioni per l uso. Allo stesso tempo ciò non comporta il diritto di fare apportare modifiche a macchine già fornite. I dati tecnici, le misure e i pesi non sono impegnativi. Non rispondiamo di eventuali errori. Ristampa o traduzione, anche solo parziale, solo dietro consenso scritto della ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen. Ci riserviamo tutti i diritti previsti dalla legge sul diritto d autore. CZ V d sledku technickèho v voje pracuje firma PÖTTINGER Ges.m.b. neust le na zlepöenì sv ch v robk. ZmÏny v n vodu k pouûìv nì si v robce vyhrazuje. Poûadavky na zmïnu n vodu k pouûìv nì na pr vï dodanè stroje nemohou b t vyvozov ny. TechnickÈ daje, rozmïry a hmotnosti jsou nez vaznè. Dotisk nebo nov p eklad je moûn pouze za pìsemnèho souhlasu firmy ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen Vöechna pr va podlèhajì autorskèmu pr vu. A mûszaki termékfejlesztés folyamatában a U Pöttinger Ges.m.b.. folyamatosan dolgozik termékei minôségének javításán. Ezen kezelési utasítás ábráinak és leírásainak változtatási jogát fenntartjuk, emiatt nem lehet követeléssel fellépni egy már kiszállított gép megváltoztatásával kapcsolatban. A mûszaki adatok, méretek, tömegek, kötelezettség nélküliek. A tévedések joga fenntartva. Utánnyomás vagy fordítás, akárcsak kivonatosan is, csak az ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.. A-4710 Grieskirchen írásos engedélyével történhet. A szerzôi jogi törvény értelmében minden jog fenntartva. В ходе технического развития фирма RUS «ПЁТТИНГЕР Гез.м.б.Х.» постоянно занимается усовершенствованием своей продукции. В связи с этим мы сохраняем за собой право вносить изменения в рисунки и описания этой инструкции по эксплуатации, однако,требование вносить такие изменения в уже поставленные машины предъявлению не подлежит. Технические данные, указание размеров и массы даются без обязательств. Ошибки не исключены. Перепечатка или перевод, в том числе отрывками, разрешается только с письменного согласия фирмы «АЛОЙС ПЁТТИНГЕР Машиненфабрик Гезельшафт м.б.х.» А-4710 Грискирхен. С сохранением всех прав в соответствии с авторским правом.
