1 U.80I.0 TOP 420 N (Type SK 261 : ) EUROTOP 420 N Type SK 261 : ) EUROTOP 421 N Type SK 261 : ) Rendkezelö Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Igen Tisztelt Mezôgazdasági Vállalkozó! Jól választott, örülünk és gratulálunk Önnek, hogy a Pöttinger mellett döntött. Mint az Ön mezôgéptechnikai partnere jó minôséget és nagy teljesítményt kínálunk Önnek jó szervízszolgálattal összekötve. Ahhoz, hogy mezôgazdasági gépeink üzemi körülményeit felmérhessük és ezeket a követelményeket az új gépek fejlesztése során figyelembe tudjuk venni, kérünk Öntôl néhány adatot. Ezenkívül ezáltal számunkra az is lehetôvé válik, hogy új fejlesztéseinkrôl tájékoztassuk. Termékszavatosság, tájékoztatási kötelezettség A termékszavatosság kötelezi a gyártót és a kereskedôt, hogy a gépek eladásakor a kezelési utasítást átadja a vevônek és a vevôt a gyakorlatban a gép kezelési-, biztonsági- és ápolási elôírásairól oktatásban részesítse. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. Ebbôl a célból az - A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - B okmányt a gépet átadó cégnél marad. - C okmányt a vevô megtartja. A termékszavatossági törvény szellemében minden gazdálkodó vállalkozó. A dologi kár a termékszavatossági törvény értelmében olyan kár, amelyet egy gép okoz, de nem azon keletkezik; a szavatosságra önfenntartás szolgál (Euro 500,-). Vállalkozási dologi károk a termékszavatossági törvény értelmében a szavatosságból ki vannak zárva. Figyelem! a a vevô a késôbbiekben továbbadja a gépet akkor a gép új átvevôjét is a nevezett elôírásokról oktatásban kell részesíteni. ALLG./BA SEITE 2 / 0000-

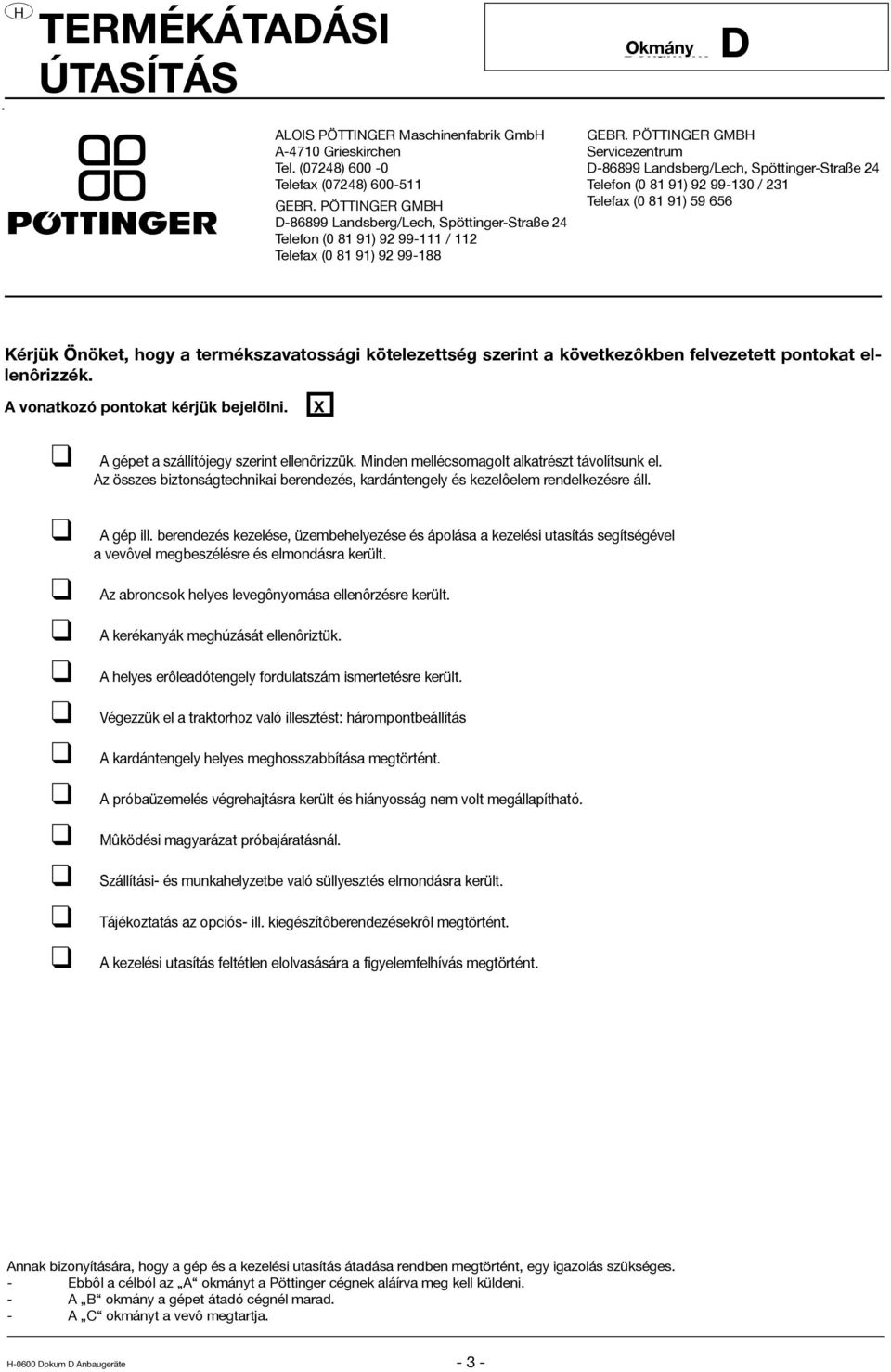

3 TERMÉKÁTADÁSI ÚTASÍTÁS Dokument Okmány D ALOIS PÖTTINGER Maschinenfabrik Gmb A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMB D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMB Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Kérjük Önöket, hogy a termékszavatossági kötelezettség szerint a következôkben felvezetett pontokat ellenôrizzék. A vonatkozó pontokat kérjük bejelölni. X A gépet a szállítójegy szerint ellenôrizzük. Minden mellécsomagolt alkatrészt távolítsunk el. Az összes biztonságtechnikai berendezés, kardántengely és kezelôelem rendelkezésre áll. A gép ill. berendezés kezelése, üzembehelyezése és ápolása a kezelési utasítás segítségével a vevôvel megbeszélésre és elmondásra került. Az abroncsok helyes levegônyomása ellenôrzésre került. A kerékanyák meghúzását ellenôriztük. A helyes erôleadótengely fordulatszám ismertetésre került. Végezzük el a traktorhoz való illesztést: hárompontbeállítás A kardántengely helyes meghosszabbítása megtörtént. A próbaüzemelés végrehajtásra került és hiányosság nem volt megállapítható. Mûködési magyarázat próbajáratásnál. Szállítási- és munkahelyzetbe való süllyesztés elmondásra került. Tájékoztatás az opciós- ill. kiegészítôberendezésekrôl megtörtént. A kezelési utasítás feltétlen elolvasására a figyelemfelhívás megtörtént. Annak bizonyítására, hogy a gép és a kezelési utasítás átadása rendben megtörtént, egy igazolás szükséges. - Ebbôl a célból az A okmányt a Pöttinger cégnek aláírva meg kell küldeni. - A B okmány a gépet átadó cégnél marad. - A C okmányt a vevô megtartja Dokum D Anbaugeräte - -

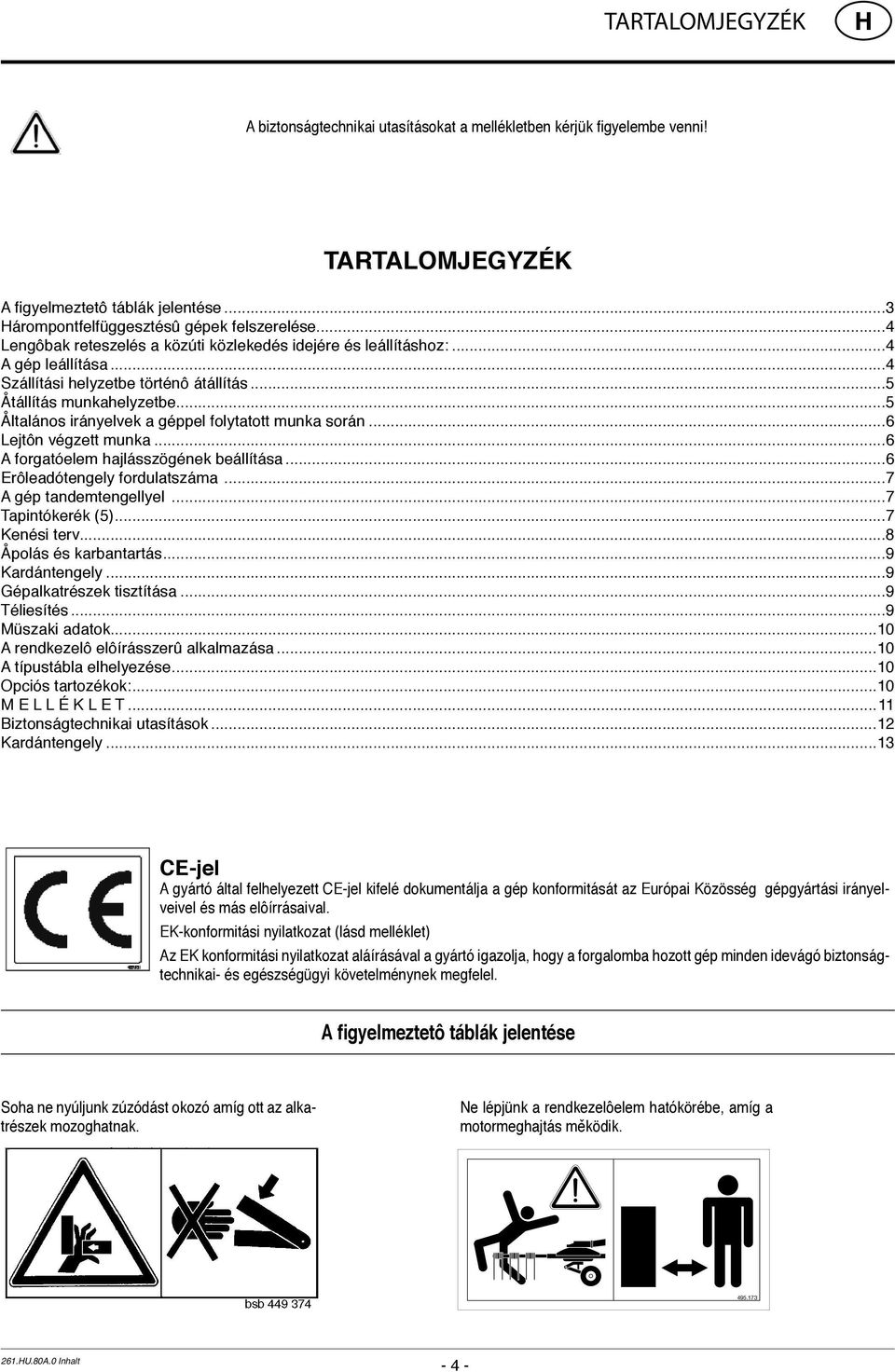

4 TARTALOMJEGYZÉK A biztonságtechnikai utasításokat a mellékletben kérjük figyelembe venni! TARTALOMJEGYZÉK A figyelmeztetô táblák jelentése...3 árompontfelfüggesztésû gépek felszerelése...4 Lengôbak reteszelés a közúti közlekedés idejére és leállításhoz:...4 A gép leállítása...4 Szállítási helyzetbe történô átállítás...5 Åtállítás munkahelyzetbe...5 Åltalános irányelvek a géppel folytatott munka során...6 Lejtôn végzett munka...6 A forgatóelem hajlásszögének beállítása...6 Erôleadótengely fordulatszáma...7 A gép tandemtengellyel...7 Tapintókerék (5)...7 Kenési terv...8 Åpolás és karbantartás...9 Kardántengely...9 Gépalkatrészek tisztítása...9 Téliesítés...9 Müszaki adatok...10 A rendkezelô elôírásszerû alkalmazása...10 A típustábla elhelyezése...10 Opciós tartozékok:...10 M E L L É K L E T...11 Biztonságtechnikai utasítások...12 Kardántengely...13 CE-jel A gyártó által felhelyezett CE-jel kifelé dokumentálja a gép konformitását az Európai Közösség gépgyártási irányelveivel és más elôírrásaival. EK-konformitási nyilatkozat (lásd melléklet) Az EK konformitási nyilatkozat aláírásával a gyártó igazolja, hogy a forgalomba hozott gép minden idevágó biztonságtechnikai- és egészségügyi követelménynek megfelel. A figyelmeztetô táblák jelentése Soha ne nyúljunk zúzódást okozó amíg ott az alkatrészek mozoghatnak. Ne lépjünk a rendkezelôelem hatókörébe, amíg a motormeghajtás měködik U.80A.0 Inhalt - -

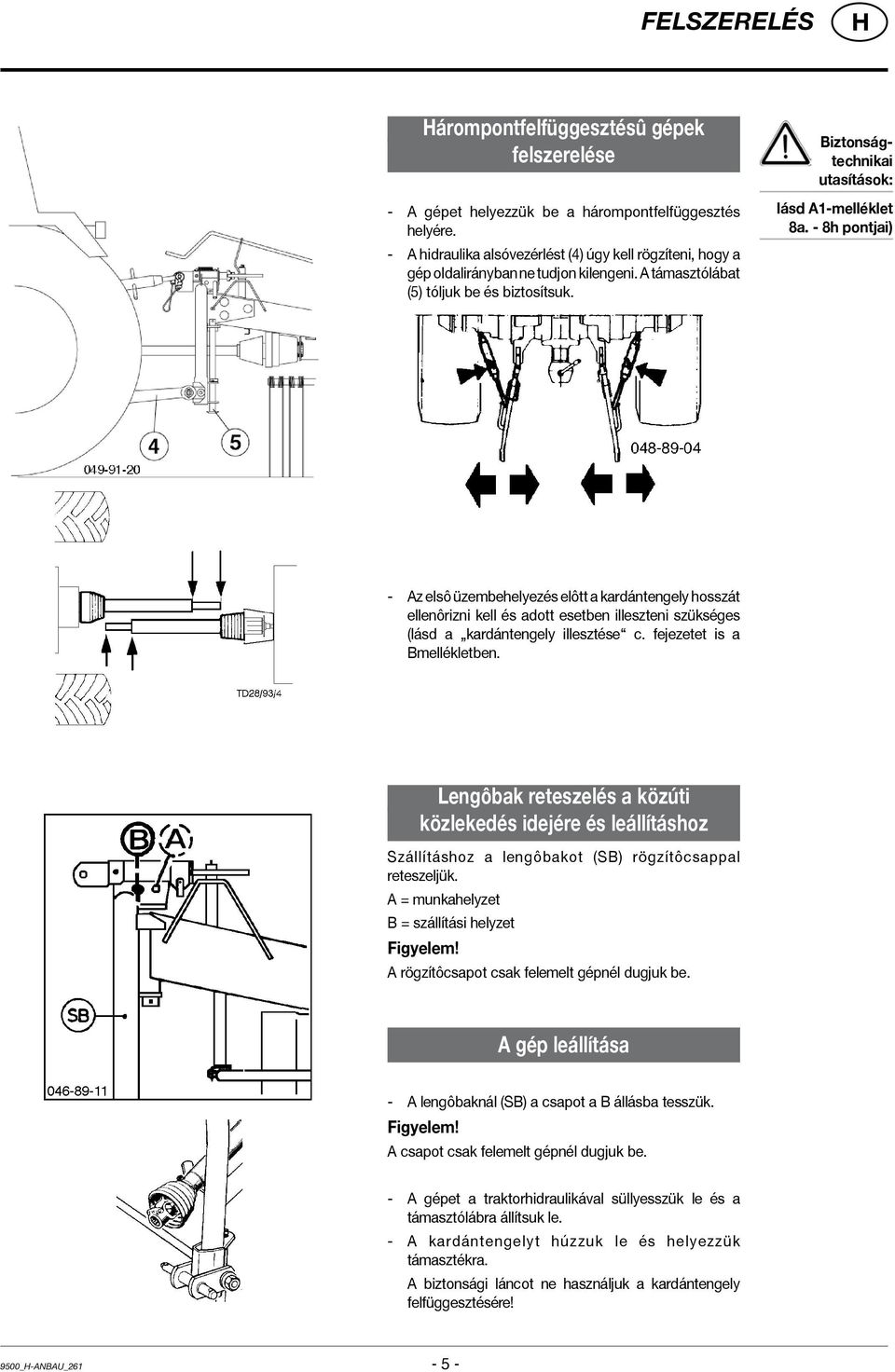

5 FELSZERELÉS árompontfelfüggesztésû gépek felszerelése - A gépet helyezzük be a hárompontfelfüggesztés helyére. - A hidraulika alsóvezérlést (4) úgy kell rögzíteni, hogy a gép oldalirányban ne tudjon kilengeni. A támasztólábat (5) tóljuk be és biztosítsuk. Biztonságtechnikai utasítások: lásd A1-melléklet 8a. - 8h pontjai) - Az elsô üzembehelyezés elôtt a kardántengely hosszát ellenôrizni kell és adott esetben illeszteni szükséges (lásd a kardántengely illesztése c. fejezetet is a Bmellékletben. Lengôbak reteszelés a közúti közlekedés idejére és leállításhoz Szállításhoz a lengôbakot (SB) rögzítôcsappal reteszeljük. A = munkahelyzet B = szállítási helyzet Figyelem! A rögzítôcsapot csak felemelt gépnél dugjuk be. A gép leállítása - A lengôbaknál (SB) a csapot a B állásba tesszük. Figyelem! A csapot csak felemelt gépnél dugjuk be. - A gépet a traktorhidraulikával süllyesszük le és a támasztólábra állítsuk le. - A kardántengelyt húzzuk le és helyezzük támasztékra. A biztonsági láncot ne használjuk a kardántengely felfüggesztésére! 9500_-ANBAU_

6 SZÁLLÍTÁSI ÉS MUNKAELYZET Szállítási helyzetbe történô átállítás Biztonságtechnikai utasítások: lásd az A1-melléklet 7.), 8a. - 8h.) pontjait. - A csapot a lengôbaknál (SB) a B állásba dugjuk. Figyelem! A csapot csak kiemelt gépbe dugjuk be. - A gépet süllyesszük a talaj szintjéig - A felfogóponyvát (9) egészen tóljuk be és szorítócsavarral rögzítsük - A határolóvasakat bal és jobboldalon és a rugós elôtéttel (6) biztosítsuk. A fogak tartóit szétszereljük és a tartókeretre felhelyezzük (1. tétel). Figyelem! Mindíg minden fogtartót le kell szerelni. A rendkezelô menet közben önmagától elfordulhat. - a minden fogtartót leszereltünk, akkor a rendforgatót a villával (G) elfordulás ellen biztosítani szükséges. A villát (G) a jobboldali határolóvasra szereljük. Ezt a határolóvasat felhajtásnál a fog karjába behajtjuk. Åtállítás munkahelyzetbe Figyelem! Ne lépjünk a rendforgató hatókörébe mindaddig, amíg a meghajtómotor jár. - A csapot a lengôbaknál (SB) az A állásba dugjuk. Figyelem! A csapot csak felemelt gépnél dugjunk be. - A gépet a talajszintig süllyesszük le. - A rendforgatón minden fogtartót szereljük fel. - A határolóvasat (1O) jobbra kihajtjuk és a rugós elôtétet biztosítjuk. - A felfogóponyvát húzzuk ki (X) és szorítócsavarral rögzítsük. A távolságot (X) szükség szerint beállítjuk Transp (261) - 6 -

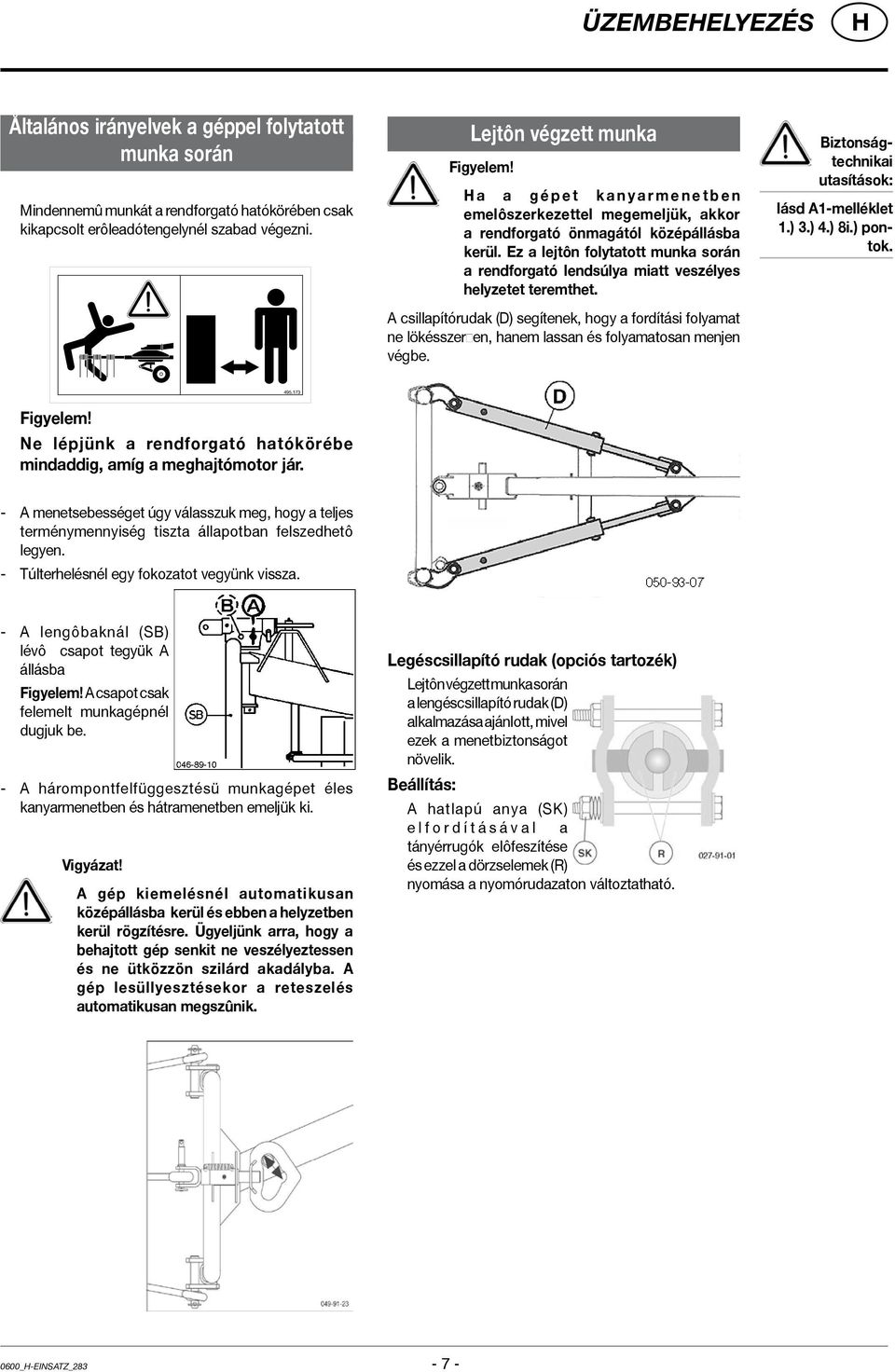

7 ÜZEMBEELYEZÉS Åltalános irányelvek a géppel folytatott munka során Mindennemû munkát a rendforgató hatókörében csak kikapcsolt erôleadótengelynél szabad végezni. Lejtôn végzett munka Figyelem! a a g é p e t k a n y a r m e n e t b e n emelôszerkezettel megemeljük, akkor a rendforgató önmagától középállásba kerül. Ez a lejtôn folytatott munka során a rendforgató lendsúlya miatt veszélyes helyzetet teremthet. A csillapítórudak (D) segítenek, hogy a fordítási folyamat ne lökésszerűen, hanem lassan és folyamatosan menjen végbe. Biztonságtechnikai utasítások: lásd A1-melléklet 1.) 3.) 4.) 8i.) pontok Figyelem! Ne lépjünk a rendforgató hatókörébe mindaddig, amíg a meghajtómotor jár. - A menetsebességet úgy válasszuk meg, hogy a teljes terménymennyiség tiszta állapotban felszedhetô legyen. - Túlterhelésnél egy fokozatot vegyünk vissza. - A lengôbaknál (SB) lévô csapot tegyük A állásba Figyelem! A csapot csak felemelt munkagépnél dugjuk be. - A hárompontfelfüggesztésü munkagépet éles kanyarmenetben és hátramenetben emeljük ki. Vigyázat! A gép kiemelésnél automatikusan középállásba kerül és ebben a helyzetben kerül rögzítésre. Ügyeljünk arra, hogy a behajtott gép senkit ne veszélyeztessen és ne ütközzön szilárd akadályba. A gép lesüllyesztésekor a reteszelés automatikusan megszûnik. Legéscsillapító rudak (opciós tartozék) Lejtôn végzett munka során a lengéscsillapító rudak (D) alkalmazása ajánlott, mivel ezek a menetbiztonságot növelik. Beállítás: A hatlapú anya (SK) e l f o r d í t á s á v a l a tányérrugók elôfeszítése és ezzel a dörzselemek (R) nyomása a nyomórudazaton változtatható. 0600_-EINSATZ_

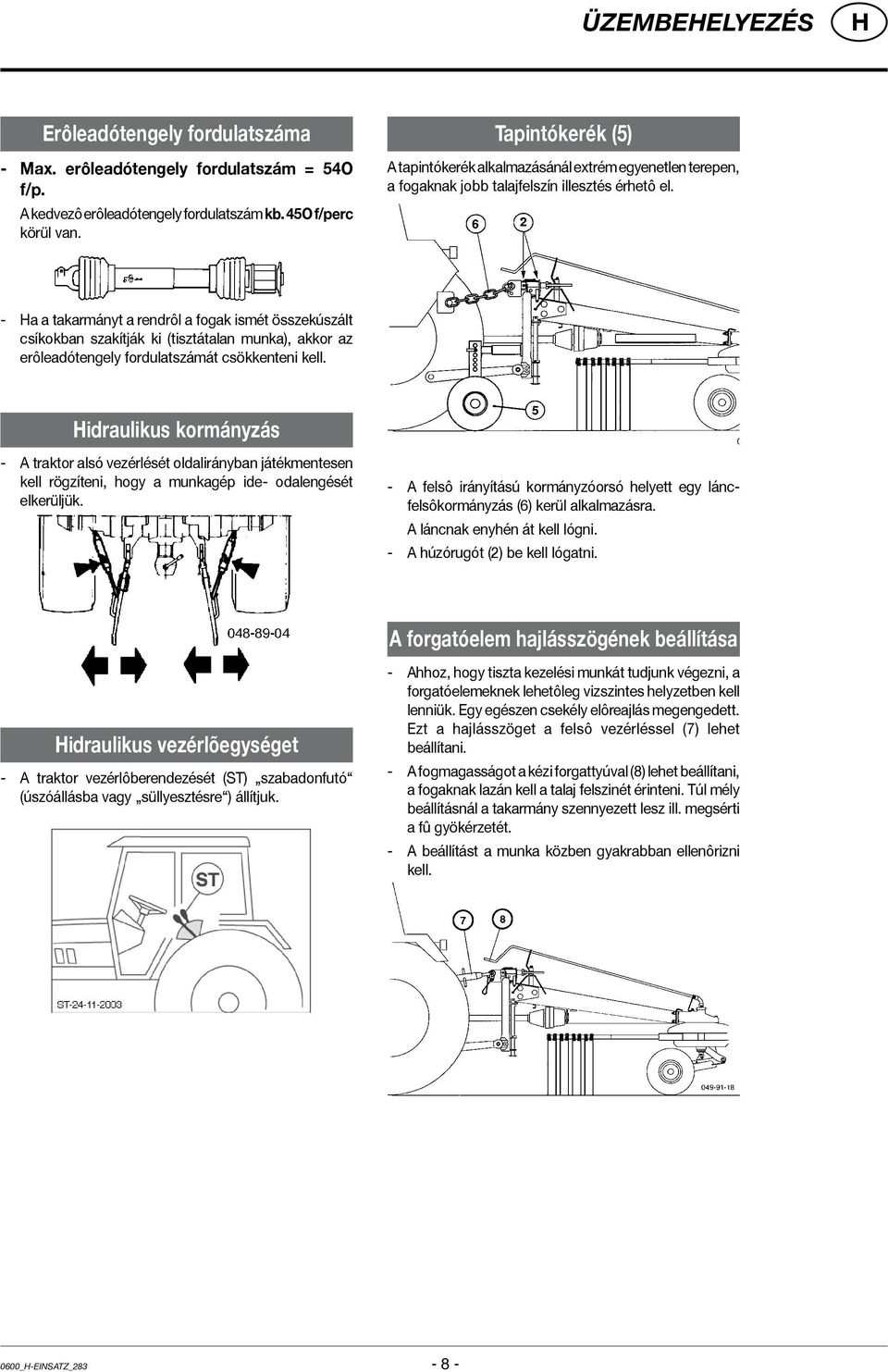

8 ÜZEMBEELYEZÉS Erôleadótengely fordulatszáma - Max. erôleadótengely fordulatszám = 54O f/p. A kedvezô erôleadótengely fordulatszám kb. 45O f/perc körül van. Tapintókerék (5) A tapintókerék alkalmazásánál extrém egyenetlen terepen, a fogaknak jobb talajfelszín illesztés érhetô el. - a a takarmányt a rendrôl a fogak ismét összekúszált csíkokban szakítják ki (tisztátalan munka), akkor az erôleadótengely fordulatszámát csökkenteni kell. idraulikus kormányzás - A traktor alsó vezérlését oldalirányban játékmentesen kell rögzíteni, hogy a munkagép ide- odalengését elkerüljük. - A felsô irányítású kormányzóorsó helyett egy láncfelsôkormányzás (6) kerül alkalmazásra. A láncnak enyhén át kell lógni. - A húzórugót (2) be kell lógatni. A forgatóelem hajlásszögének beállítása idraulikus vezérlõegységet - A traktor vezérlôberendezését (ST) szabadonfutó (úszóállásba vagy süllyesztésre ) állítjuk. - Ahhoz, hogy tiszta kezelési munkát tudjunk végezni, a forgatóelemeknek lehetôleg vizszintes helyzetben kell lenniük. Egy egészen csekély elôreajlás megengedett. Ezt a hajlásszöget a felsô vezérléssel (7) lehet beállítani. - A fogmagasságot a kézi forgattyúval (8) lehet beállítani, a fogaknak lazán kell a talaj felszinét érinteni. Túl mély beállításnál a takarmány szennyezett lesz ill. megsérti a fû gyökérzetét. - A beállítást a munka közben gyakrabban ellenôrizni kell. 0600_-EINSATZ_

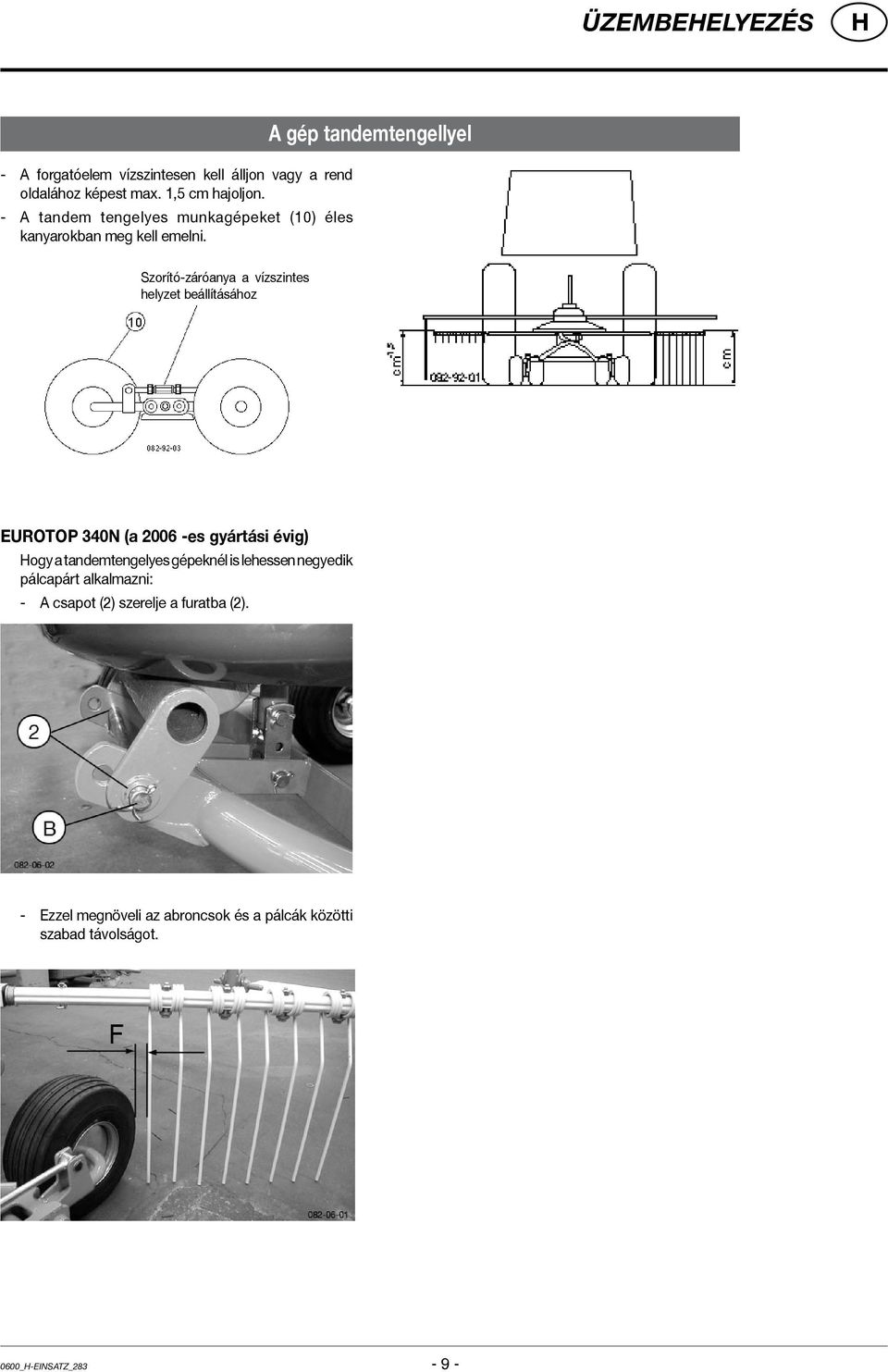

9 ÜZEMBEELYEZÉS - A forgatóelem vízszintesen kell álljon vagy a rend oldalához képest max. 1,5 cm hajoljon. - A tandem tengelyes munkagépeket (10) éles kanyarokban meg kell emelni. A gép tandemtengellyel Szorító-záróanya a vízszintes helyzet beállításához EUROTOP 340N (a es gyártási évig) ogy a tandemtengelyes gépeknél is lehessen negyedik pálcapárt alkalmazni: - A csapot (2) szerelje a furatba (2). - Ezzel megnöveli az abroncsok és a pálcák közötti szabad távolságot. 0600_-EINSATZ_

10 FETT BG План за Смазване 8 h след всеки 8 часа в работа 20 h след всеки 20 часа в работа 40 F цели 40 натоварвания 80 F цели 80 натоварвания 1 J ежегодно 100 ha на всеки 100 хектара FETT ГРЕС = Брой на гресьорките (IV) вижте приложение Смазки" Liter Литри * Варианти SK EE Виж ръководството на производителя Схема смазки 8 h чеpез каждые 8 часов pаботы 20 h чеpез каждые 20 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год RUS Plán mazania 8 h každých 8 prevádzkových hodín 20 h každých 20 prevádzkových hodín 40 F každých 40 jázd 80 F každých 80 jázd 1 J 1 x ročne 100 ha každých 100 hektárov FETT MAZIVO = počet mazacích hlavíc (IV) Viď príloha Prevádzkové látky Liter Liter * Variant Viď návod výrobcu Õlitusplaan 8 h iga 8 töötunni järel 20 h iga 20 töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT õlitus = õlitusniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant valmistaja kasutusjuhendit 100 ha чеpез каждые 100 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) С м. п p и л о ж е н и е «Эксплуатационные матеpиалы» Litre л и т p ( к о л и ч е с т в о в о м а с л а, жидкость,...) * Ваpиант Смотpи pуководство изготовителя CZ MazacÌ pl n 8 h každých 8 hodin 20 h každých 20 hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Kenési terv 8 h Minden 8 üzemóra után 20 h Minden 20 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * Változat TR Násd a gyártó leírásat! Yağlama planı 8 h her 8 kullanım saatinde bir 20 h her 20 kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir FETT YAĞ = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit RO Bakınız üreticinin talimatları Plan de ungere 8 h la fiecare 8 ore de funcţionare 20 h la fiecare 20 ore de funcţionare 40 F la fiecare 40 încărcări 80 F la fiecare 80 încărcări 1 J 1 dată pe an 100 ha la fiecare 100 hectare FETT GRĂSIME = Numărul niplurilor de ungere (IV) Vezi suplimentul Lubrificanţi Liter Litri * Variantă Vezi instrucţiunile producătorului PL SLO UA Plan smarowania 8 h smarowaê co 8 roboczogodzin 20 h smarowaê co 20 roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Načrt mazan ja 8 h po 8 obratovalnih urah 20 h po 20 obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca Графік змащування 8h 20h 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік кожні 8 годин роботи кожні 20 годин роботи 100 hа кожні 100 гектарів FETT Мастило = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти LV Дивіться інструкцію виробника Eļļošanas plāns 8 h ik pēc katrām 8 darba stundām 20 h ik pēc katrām 20 darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju 9900-OST Legende-Schmierpl / BA/EL Allg / Betriebsstoffvorschrift

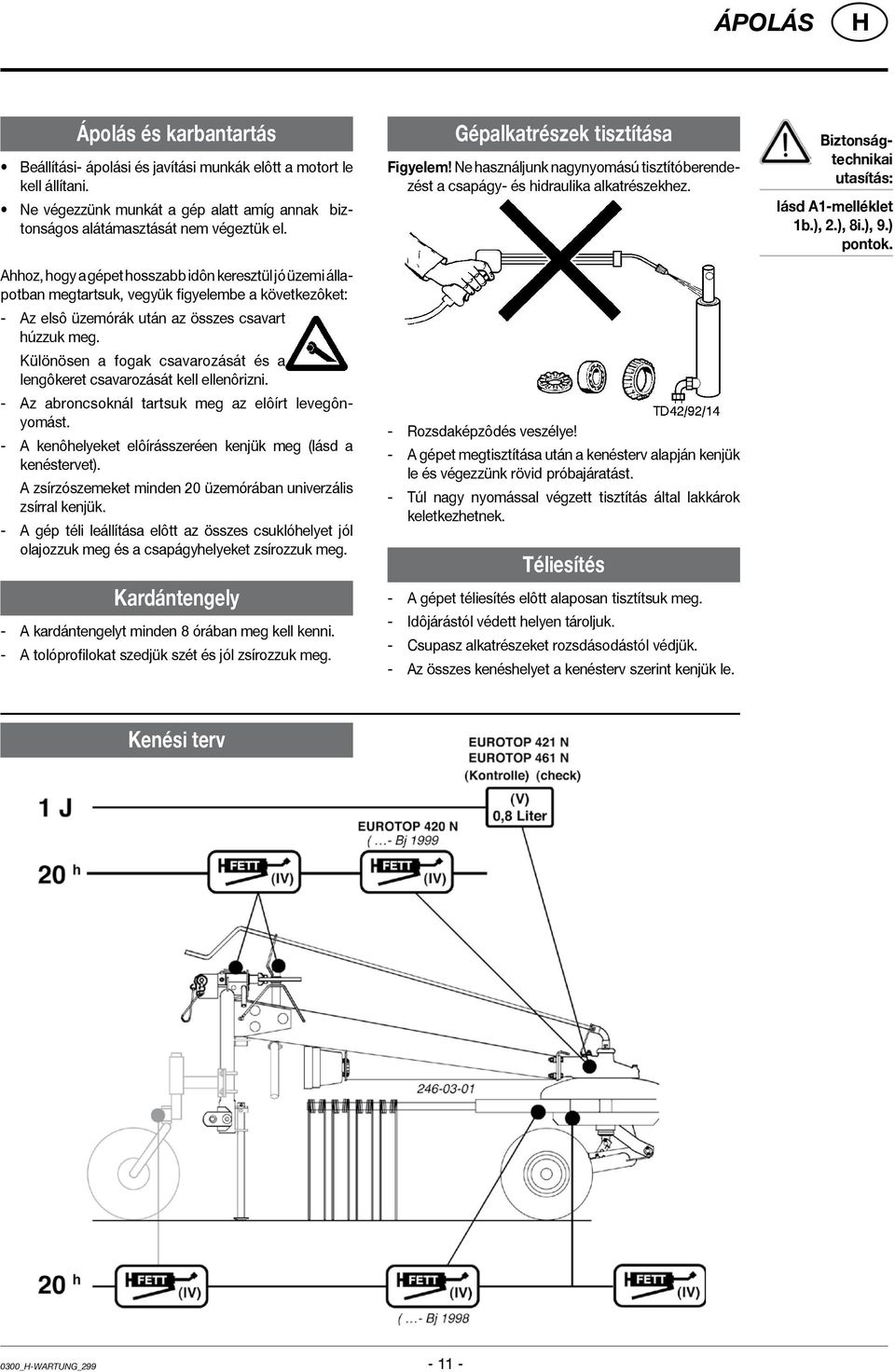

11 ÁPOLÁS Ápolás és karbantartás Beállítási- ápolási és javítási munkák elôtt a motort le kell állítani. Ne végezzünk munkát a gép alatt amíg annak biztonságos alátámasztását nem végeztük el. Ahhoz, hogy a gépet hosszabb idôn keresztül jó üzemi állapotban megtartsuk, vegyük figyelembe a következôket: - Az elsô üzemórák után az összes csavart húzzuk meg. Különösen a fogak csavarozását és a lengôkeret csavarozását kell ellenôrizni. - Az abroncsoknál tartsuk meg az elôírt levegônyomást. - A kenôhelyeket elôírásszeréen kenjük meg (lásd a kenéstervet). A zsírzószemeket minden 20 üzemórában univerzális zsírral kenjük. - A gép téli leállítása elôtt az összes csuklóhelyet jól olajozzuk meg és a csapágyhelyeket zsírozzuk meg. Kardántengely - A kardántengelyt minden 8 órában meg kell kenni. - A tolóprofilokat szedjük szét és jól zsírozzuk meg. Gépalkatrészek tisztítása Figyelem! Ne használjunk nagynyomású tisztítóberendezést a csapágy- és hidraulika alkatrészekhez. - Rozsdaképzôdés veszélye! - A gépet megtisztítása után a kenésterv alapján kenjük le és végezzünk rövid próbajáratást. - Túl nagy nyomással végzett tisztítás által lakkárok keletkezhetnek. Téliesítés - A gépet téliesítés elôtt alaposan tisztítsuk meg. - Idôjárástól védett helyen tároljuk. - Csupasz alkatrészeket rozsdásodástól védjük. - Az összes kenéshelyet a kenésterv szerint kenjük le. Biztonságtechnikai utasítás: lásd A1-melléklet 1b.), 2.), 8i.), 9.) pontok. Kenési terv 0300_-WARTUNG_

12 ÁPOLÁS Pálcatartó karok A távolságnak (A) normál üzemben 1 mm-nek kell lennie. a a tengely (W) játéka nagyobb lesz, akkor alátétekkel kell korrigálni. a a távolság (A) nagyobb, mint 4 mm, akkor a perselyeket (B) ki kell cserélni a pálcatartó karok belsô oldalán. Különben ennek következtében egyéb károk is keletkezhetnek a gépen. Figyelem! A tengely (W) távolságát (A) évente legalább egyszer ellenôrizni kell! Rugós pálcák A rugós pálcák rögzítôcsavarjait (S) az elsô 10 üzemóra után ellenôrizni kell és szükség esetén utána kell húzni ôket. S U ZA A 2007-es gyártási évtôl * A külsô pálcáknál (ZA) egy külön alátétet (U) is felszerelünk - Ehhez hosszabb csavarok szükségesek (80mm). - A csavarokat a fejükkel felfelé szereljük be. * Az EUROTOP 421 A/ 421 N/ 461 N/601/691/771/881-re érvényes 0600_-Zinkenarmwartung_

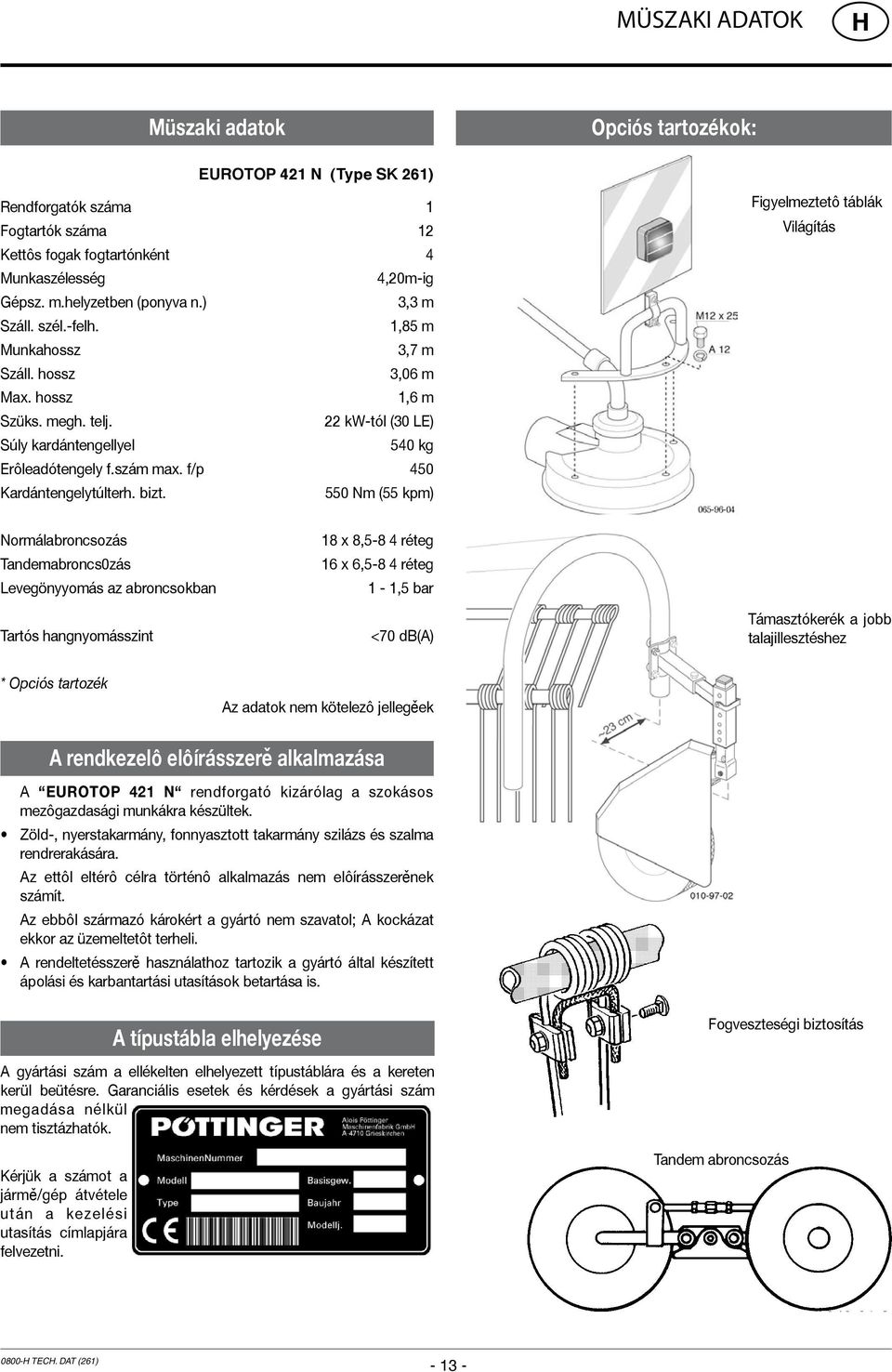

13 MÜSZAKI ADATOK Müszaki adatok Opciós tartozékok: EUROTOP 421 N (Type SK 261) Rendforgatók száma Fogtartók száma Kettôs fogak fogtartónként Munkaszélesség Gépsz. m.helyzetben (ponyva n.) Száll. szél.-felh. Munkahossz Száll. hossz Max. hossz Szüks. megh. telj. Súly kardántengellyel Erôleadótengely f.szám max. f/p Kardántengelytúlterh. bizt ,20m-ig 3,3 m 1,85 m 3,7 m 3,06 m 1,6 m 22 kw-tól (30 LE) 540 kg Nm (55 kpm) Figyelmeztetô táblák Világítás Normálabroncsozás Tandemabroncs0zás Levegönyyomás az abroncsokban Tartós hangnyomásszint 18 x 8,5-8 4 réteg 16 x 6,5-8 4 réteg 1-1,5 bar <70 db(a) Támasztókerék a jobb talajillesztéshez * Opciós tartozék Az adatok nem kötelezô jellegěek A rendkezelô elôírásszerě alkalmazása A EUROTOP 421 N rendforgató kizárólag a szokásos mezôgazdasági munkákra készültek. Zöld-, nyerstakarmány, fonnyasztott takarmány szilázs és szalma rendrerakására. Az ettôl eltérô célra történô alkalmazás nem elôírásszerěnek számít. Az ebbôl származó károkért a gyártó nem szavatol; A kockázat ekkor az üzemeltetôt terheli. A rendeltetésszerě használathoz tartozik a gyártó által készített ápolási és karbantartási utasítások betartása is. A típustábla elhelyezése Fogveszteségi biztosítás A gyártási szám a ellékelten elhelyezett típustáblára és a kereten kerül beütésre. Garanciális esetek és kérdések a gyártási szám megadása nélkül nem tisztázhatók. Kérjük a számot a jármě/gép átvétele után a kezelési utasítás címlapjára felvezetni. Tandem abroncsozás Tech. Dat (261)

14 MELLÉKLET -Anhang Titelblatt _BA-Allgemein

15 ogy az eredetit ne hamisítsák Az eredeti Pöttinger alkatrészekkel jobban tud dolgozni Minôség és méretpontosság - Üzembiztosság. Megbízható mûködés Nagyobb élettartam - Gazdaságosság. Garantáltan rendelkezésére áll az Ön Pöttinger kereskedôjénél. a Ön olyan döntés elôtt áll, hogy Eredetit vagy utángyártottat? Akkor a döntést gyakran az ár határozza meg. De egy olcsó vétel néha igen drága tud lenni Ezért ügyeljen vásárláskor a négylevelû lóherével ellátott eredeti alkatrészekre! -Anhang Titelblatt _BA-Allgemein

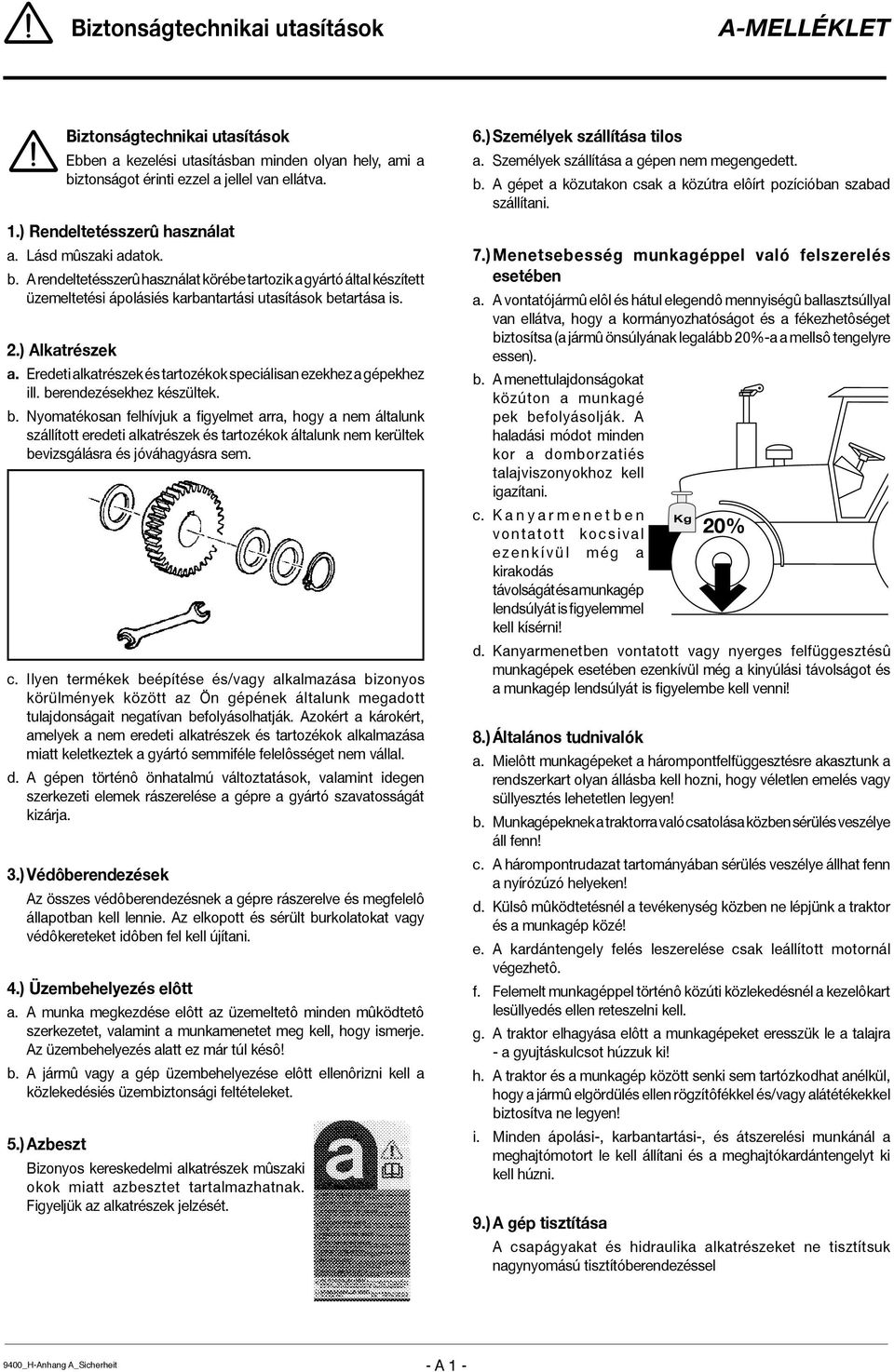

16 Biztonságtechnikai utasítások A-melléklet Biztonságtechnikai utasítások Ebben a kezelési utasításban minden olyan hely, ami a biztonságot érinti ezzel a jellel van ellátva. 1.) Rendeltetésszerû használat a. Lásd mûszaki adatok. b. A rendeltetésszerû használat körébe tartozik a gyártó által készített üzemeltetési ápolásiés karbantartási utasítások betartása is. 2.) Alkatrészek a. Eredeti alkatrészek és tartozékok speciálisan ezekhez a gépekhez ill. berendezésekhez készültek. b. Nyomatékosan felhívjuk a figyelmet arra, hogy a nem általunk szállított eredeti alkatrészek és tartozékok általunk nem kerültek bevizsgálásra és jóváhagyásra sem. c. Ilyen termékek beépítése és/vagy alkalmazása bizonyos körülmények között az Ön gépének általunk megadott tulajdonságait negatívan befolyásolhatják. Azokért a károkért, amelyek a nem eredeti alkatrészek és tartozékok alkalmazása miatt keletkeztek a gyártó semmiféle felelôsséget nem vállal. d. A gépen történô önhatalmú változtatások, valamint idegen szerkezeti elemek rászerelése a gépre a gyártó szavatosságát kizárja. 3.) Védôberendezések Az összes védôberendezésnek a gépre rászerelve és megfelelô állapotban kell lennie. Az elkopott és sérült burkolatokat vagy védôkereteket idôben fel kell újítani. 4.) Üzembehelyezés elôtt a. A munka megkezdése elôtt az üzemeltetô minden mûködtetô szerkezetet, valamint a munkamenetet meg kell, hogy ismerje. Az üzembehelyezés alatt ez már túl késô! b. A jármû vagy a gép üzembehelyezése elôtt ellenôrizni kell a közlekedésiés üzembiztonsági feltételeket. 5.) Azbeszt Bizonyos kereskedelmi alkatrészek mûszaki okok miatt azbesztet tartalmazhatnak. Figyeljük az alkatrészek jelzését. 6.) Személyek szállítása tilos a. Személyek szállítása a gépen nem megengedett. b. A gépet a közutakon csak a közútra elôírt pozícióban szabad szállítani. 7.) Menetsebesség munkagéppel való felszerelés esetében a. A vontatójármû elôl és hátul elegendô mennyiségû ballasztsúllyal van ellátva, hogy a kormányozhatóságot és a fékezhetôséget biztosítsa (a jármû önsúlyának legalább 20%-a a mellsô tengelyre essen). b. A menettulajdonságokat közúton a munkagé pek befolyásolják. A haladási módot minden kor a domborzatiés talajviszonyokhoz kell igazítani. c. K a n y a r m e n e t b e n Kg v o n t a t o t t k o c s i v a l 20% e z e n k í v ü l m é g a kirakodás távolságát és a munkagép lendsúlyát is figyelemmel kell kísérni! d. Kanyarmenetben vontatott vagy nyerges felfüggesztésû munkagépek esetében ezenkívül még a kinyúlási távolságot és a munkagép lendsúlyát is figyelembe kell venni! 8.) Általános tudnivalók a. Mielôtt munkagépeket a hárompontfelfüggesztésre akasztunk a rendszerkart olyan állásba kell hozni, hogy véletlen emelés vagy süllyesztés lehetetlen legyen! b. Munkagépeknek a traktorra való csatolása közben sérülés veszélye áll fenn! c. A hárompontrudazat tartományában sérülés veszélye állhat fenn a nyírózúzó helyeken! d. Külsô mûködtetésnél a tevékenység közben ne lépjünk a traktor és a munkagép közé! e. A kardántengely felés leszerelése csak leállított motornál végezhetô. f. Felemelt munkagéppel történô közúti közlekedésnél a kezelôkart lesüllyedés ellen reteszelni kell. g. A traktor elhagyása elôtt a munkagépeket eresszük le a talajra - a gyujtáskulcsot húzzuk ki! h. A traktor és a munkagép között senki sem tartózkodhat anélkül, hogy a jármû elgördülés ellen rögzítôfékkel és/vagy alátétékekkel biztosítva ne legyen! i. Minden ápolási-, karbantartási-, és átszerelési munkánál a meghajtómotort le kell állítani és a meghajtókardántengelyt ki kell húzni. 9.) A gép tisztítása A csapágyakat és hidraulika alkatrészeket ne tisztítsuk nagynyomású tisztítóberendezéssel 9400_-Anhang A_Sicherheit - A 1 -

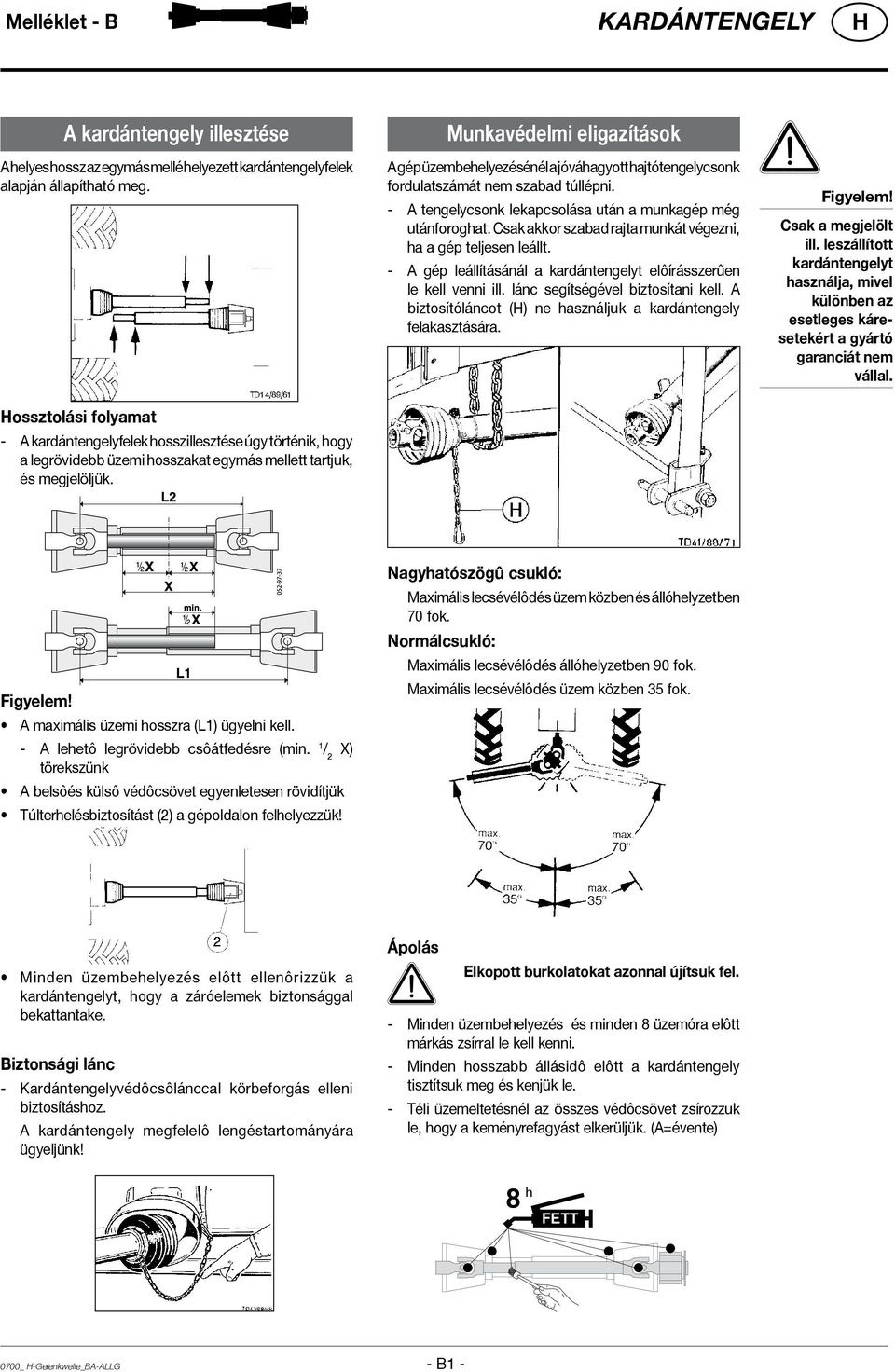

17 Melléklet - B KARDÁNTENGELY A kardántengely illesztése Munkavédelmi eligazítások A helyes hossz az egymás mellé helyezett kardántengelyfelek alapján állapítható meg. A gép üzembehelyezésénél a jóváhagyott hajtótengelycsonk fordulatszámát nem szabad túllépni. - A tengelycsonk lekapcsolása után a munkagép még utánforoghat. Csak akkor szabad rajta munkát végezni, ha a gép teljesen leállt. - A gép leállításánál a kardántengelyt elôírásszerûen le kell venni ill. lánc segítségével biztosítani kell. A biztosítóláncot () ne használjuk a kardántengely felakasztására. Figyelem! Csak a megjelölt ill. leszállított kardántengelyt használja, mivel különben az esetleges káresetekért a gyártó garanciát nem vállal. ossztolási folyamat - A kardántengelyfelek hosszillesztése úgy történik, hogy a legrövidebb üzemi hosszakat egymás mellett tartjuk, és megjelöljük. Figyelem! A maximális üzemi hosszra (L1) ügyelni kell. - A lehetô legrövidebb csôátfedésre (min. 1 / 2 X) törekszünk A belsôés külsô védôcsövet egyenletesen rövidítjük Túlterhelésbiztosítást (2) a gépoldalon felhelyezzük! Nagyhatószögû csukló: Maximális lecsévélôdés üzem közben és állóhelyzetben 70 fok. Normálcsukló: Maximális lecsévélôdés állóhelyzetben 90 fok. Maximális lecsévélôdés üzem közben 35 fok. Minden üzembehelyezés elôtt ellenôrizzük a kardántengelyt, hogy a záróelemek biztonsággal bekattantake. Biztonsági lánc - Kardántengelyvédôcsôlánccal körbeforgás elleni biztosításhoz. A kardántengely megfelelô lengéstartományára ügyeljünk! Ápolás Elkopott burkolatokat azonnal újítsuk fel. - Minden üzembehelyezés és minden 8 üzemóra elôtt márkás zsírral le kell kenni. - Minden hosszabb állásidô elôtt a kardántengely tisztítsuk meg és kenjük le. - Téli üzemeltetésnél az összes védôcsövet zsírozzuk le, hogy a keményrefagyást elkerüljük. (A=évente) 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

18 Melléklet - B KARDÁNTENGELY Mûködési mód egy bütykös kapcsolókuplung alkalmazásánál A bütykös kapcsolókuplung egy olyan kapcsolókuplung, amely a forgatónyomatékot túlterhelés esetén nullára kapcsolja. A lekapcsolt kuplung a hajtó tengelycsonkmeghajtás szétcsatolásával bekapcsolható. A k u p l u n g b e k a p c s o l á s i f o r d u l a t s z á m a 200 f/perc alatt van. FIGYELEM! Az újbóli bekapcsolás csökkentett tengelycsonkfordulatszám esetében is lehetséges. TANÁCS! A kardántengely bütykös kapcsolókuplungjának nincs töltéskijelzôje. Ez egy tisztán túlterhelési biztosítás, amely az Ön jármûvét sérülésektôl óvja. Elôírásszerû haladás mellett elkerülhetô a kuplung gyakori mûködtetése és megóvja ezt és a gépet a szükségtelen kopásoktól. Kenési intervallum: 500 óra (speciális kenôzsír) Csúszókuplungos kardántengelyeknél fontos Túlterhelés és rövid idejû nyomatékcsúcsok esetében a nyomaték korlátozásra kerül és az átviteli idô alatt egyenletesen kerül továbbításra. Az elsô használat elôtt és hosszabb idejû leállítás után a csúszókuplungok mûködését ellenôrizni kell. a.) A K90, K90/4 és K94/1 nyomórugók illetve a K92 és K92/4 állítócsavarok L méretét meg kell határozni, b.) A csavarokat ki kell lazítani, így a csúszókuplungok tehermentesülnek. A kuplungot át kell forgatni. c.) A csavarokat be kell állítani az L méretre. A kuplung újra üzemkész. K90,K90/,K9/1 L K92E,K92/E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

19 Üzemanyagok 1997-ös kiadás A gép teljesítménye és élettartama függ a gondos karbantartástól és a jó üzemanyagok alkalmazásától. Üzemanyagfelsorolásunk megkönnyíti az alkalmas üzemanyagok helyes kiválasztását. A kenéstervben a mindenkor alkalmazandó üzemanyagot jelzéssel (pl. III ) szimbolizáljuk. Az Üzemanyagjelölés segítségével a kívánt minôségi ismérv és az ásványolajcégek megfelelô terméke kiválasztható. Az ásványolajcégek jegyzéke a teljesség igénye nélkül készült. A hajtómûolajat a kezelési utasítás szerint - de legalább évente 1x cserélni kell. - Az olajleeresztô csavart kivesszük, a régi olajat leeresztjük és annak rendje módja szerint eltávolítjuk. Leállítás elôtt (téli idôszak) olajcserét végzünk és minden kenôhelyet megkenünk. Csupasz fémrészeket kívülrôl (csuklók stb.) a következô táblázat egy IV rovat szerinti termékével megzsírozzuk, hogy a rozsdától védjük. (II) F E T T I II III IV V (IV) VI VII ÖL Üzemanyag karakterisztika igényelt minöségi ismérv LP IDRAULIKA DIN 51524, 2. rész t. MEGJEGYZÉSEK * ** *** SAE 30 motorolaj az API CD/SF szerint SAE 90 ill. SAE 85 W-140 hajtó müolaj az API-GL 4 vagy API-GL 5 Li-zsír (DIN , KP 2K) Folyékony hajtómükenöanyag (DIN :GO) Komplexzsír (DIN : KP 1R) SAE 90 ill. 85 W-140 hajtómü-olaj az API-GL 5 szerint - D19 -

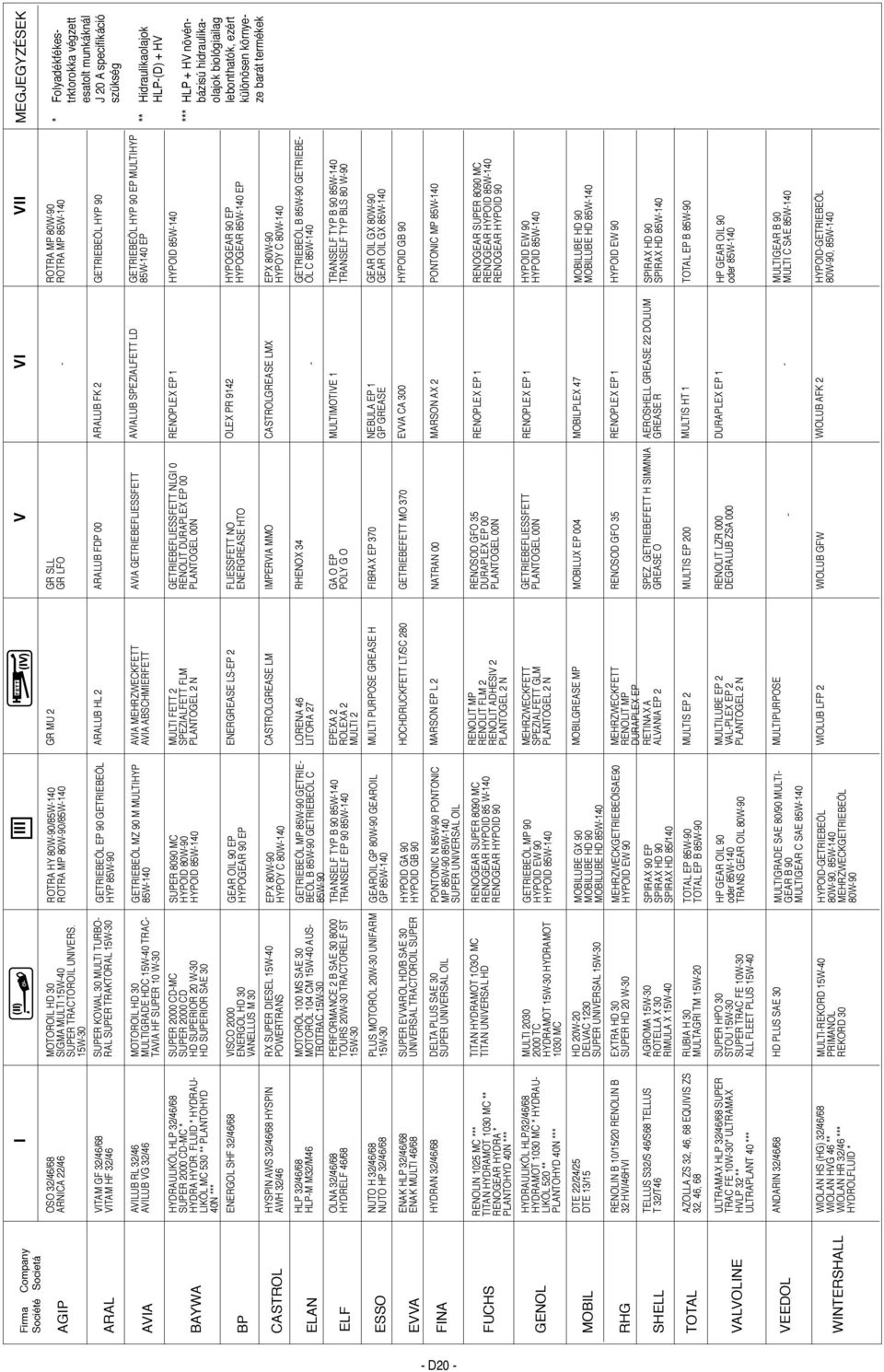

20 Firma Company Société Societá AGIP ARAL I (II) II III F E T T IV (IV) V VI VII MEGJEGYZÉSEK OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM F 32/46 MOTOROIL D 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBO- RAL SUPER TRAKTORAL 15W-30 ROTRA Y 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIEBEÖL YP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB L 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL YP 90 - ÖL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCS GENOL MOBIL RG SELL TOTAL VALVOLINE VEEDOL WINTERSALL * Folyadékfékestrktorokka végzett esatolt munkáknál J 20 A specifikáció szükség AVILUB RL 32/46 AVILUB VG 32/46 YDRAULIKÖL LP 32/46/68 SUPER 2000 CD-MC * YDRA YDR. FLUID * YDRAU- LIKÖL MC 530 ** PLANTOYD 40N *** MOTOROIL D 30 MULTIGRADE DC 15W-40 TRAC- TAVIA F SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD D SUPERIOR 20 W-30 D SUPERIOR SAE 30 ENERGOL SF 32/46/68 VISCO 2000 ENERGOL D 30 VANELLUS M 30 YSPIN AWS 32/46/68 YSPIN AW 32/46 RX SUPER DIESEL 15W-40 POWERTRANS GETRIEBEÖL MZ 90 M MULTIYP 85W-140 SUPER 8090 MC YPOID 80W-90 YPOID 85W-140 GEAR OIL 90 EP YPOGEAR 90 EP EPX 80W-90 YPOY C 80W-140 AVIA MERZWECKFETT AVIA ABSCMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL YP 90 EP MULTIYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE TO CASTROLGREASE LM RENOPLEX EP 1 YPOID 85W-140 OLEX PR 9142 YPOGEAR 90 EP YPOGEAR 85W-140 EP IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 YPOY C 80W-140 ** idraulikaolajok LP-(D) + V *** LP + V növénbázisú hidraulikaolajok biológiailag lebonthatók, ezért különösen környeze barát termékek LP 32/46/68 LP-M M32/M46 OLNA 32/46/68 YDRELF 46/68 NUTO 32/46/68 NUTO P 32/46/68 MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUS- TROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 GETRIEBEÖL MP 85W-90 GETRIE- BEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RENOX 34 GA O EP POLY G O MULTI PURPOSE GREASE FIBRAX EP 370 NEBULA EP 1 GP GREASE GETRIEBEÖL B 85W-90 GETRIEBE- ÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK LP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL D/B SAE 30 UNIVERSAL TRACTOROIL SUPER YPOID GA 90 YPOID GB 90 OCDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 YPOID GB 90 YDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN YDRAMOT 1030 MC ** RENOGEAR YDRA * PLANTOYD 40N *** TITAN YDRAMOT 1O3O MC TITAN UNIVERSAL D PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85 W-140 RENOGEAR YPOID 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADESIV 2 PLANTOGEL 2 N RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR YPOID 85W-140 RENOGEAR YPOID 90 YDRAULIKÖL LP/32/46/68 YDRAMOT 1030 MC * YDRAU- LIKÖL 520 ** PLANTOYD 40N *** MULTI TC YDRAMOT 15W-30 YDRAMOT 1030 MC GETRIEBEÖL MP 90 YPOID EW 90 YPOID 85W-140 MERZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N GETRIEBEFLIESSFETT PLANTOGEL 00N RENOPLEX EP 1 YPOID EW 90 YPOID 85W-140 DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 VI/46VI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 D 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA D 30 SUPER D 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA 30 MULTAGRI TM 15W-20 MOBILUBE GX 90 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKGETRIEBEÖlSAE90 YPOID EW 90 SPIRAX 90 EP SPIRAX D 90 SPIRAX D 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE D 90 MOBILUBE D 85W-140 MERZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 RENOPLEX EP 1 YPOID EW 90 SPEZ. GETRIEBEFETT SIMMNIA GREASE O AEROSELL GREASE 22 DOLIUM GREASE R SPIRAX D 90 SPIRAX D 85W-140 MULTIS EP 2 MULTIS EP 200 MULTIS T 1 TOTAL EP B 85W-90 ULTRAMAX LP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX VLP 32 ** ULTRAPLANT 40 *** SUPER PO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 P GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 P GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 D PLUS SAE 30 MULTIGRADE SAE 80/90 MULTI- GEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLAN S (G) 32/46/68 WIOLAN VG 46 ** WIOLAN R 32/46 *** YDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 YPOID-GETRIEBEÖL 80W-90, 85W-140 MERZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 YPOID-GETRIEBEÖL 80W-90, 85W D20 -
