1 Kezelési utasítás AMAZONE Mulcskultivátor Cenius Cenius 3002 Cenius 3502 Cenius 4002 Cenius Cenius 3002 Cenius 3502 Cenius 4002 Cenius Cenius 3003 Cenius 3503 Cenius 4003 Cenius Special Super Special MG3925 BAG Printed in Germany hu Az első üzembe helyezés előtt, kérjük, olvassa el és tartsa be ezt a kezelési utasítást! A jövőbeni használat érdekében őrizze meg a dokumentumot!

2 Nem szabad, hogy kényelmetlennek vagy feleslegesnek tűnjön ezen használati útmutató elolvasása és annak betartása; nem elegendő az, hogy másoktól azt halljuk vagy azt lássuk, hogy ez a gép jó - és csak ezért megvenni, majd azt hinni, hogy minden megy magától. Így az érintett nem csak saját magát sodorná veszélybe, hanem elkövetné azt a hibát is, hogy egy esetleges kudarc után az okot a gépre hárítsa, ahelyett, hogy magában keresné a hibát. Hogy biztosak legyünk a sikerben, át kell érezni a dolog értelmét illetve meg kell ismerkedni a gépen található összes berendezés céljával és a használatukban gyakorlatot kell szerezni. Csak ezután lehetünk elégedettek saját magunkkal és a géppel. Leipzig-Plagwitz Cenius 02 BAG

3 Azonosító adatok Azonosító adatok Jegyezze be ide a gép azonosító adatait. Az azonosító adatokat a típustáblán találja meg. A gép azonosító száma: (tíz-számjegyű) Típus: Cenius 02 Gyártási év: Önsúly kg: Megengedett össztömeg kg: Maximális rakomány kg: A gyártó címe AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Tel.: + 49 (0) Fax.: + 49 (0) amazone@amazone.de Pótalkatrész megrendelés Online pótalkatrész katalógus: Pótalkatrészek megrendelése esetén kérjük, mindig adja meg a gép (tíz-számjegyű) azonosító számát. Információk a kezelési utasítással kapcsolatban A dokumentum száma: MG3925 Készítésének dátuma: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2014 Minden jog fenntartva. Utánnyomás, még kivonatos formában is, csak az AMAZONEN- WERKE H. DREYER GmbH & Co. KG engedélyével történhet. Cenius 02 BAG

4 Előszó Előszó Igen tisztelt vevő, Ön az AMAZONEN-WERKE, H. DREYER GmbH & Co. KG széleskörű termékpalettájának minőségi terméke mellett döntött. Köszönjük a cégünk iránt kifejezett bizalmát. A gép átvételekor bizonyosodjon meg arról, hogy nem keletkeztek-e a szállítás során sérülések, vagy nem hiányoznak-e alkatrészek! A szállítólevél alapján ellenőrizze a leszállított gép teljességét a megrendelt opciós felszerelésekkel bezárólag. Csak azonnali reklamációval érvényesítheti kártérítési igényét! Az első üzembe helyezés előtt olvassa el és vegye figyelembe ezt a kezelési utasítást, különösen a biztonsági utasításokat. A gondos elolvasás után teljes mértékben ki tudja használni újonnan megvásárolt gépének az előnyeit. Biztosítsa, hogy a gép minden kezelője elolvassa ezt a kezelési utasítást, mielőtt a gépet üzembe veszik. Amennyiben kérdése merülne fel, olvassa el még egyszer a kezelési utasítást, vagy lépjen kapcsolatba helyi szerviz-partnerünkkel. A rendszeres karbantartás és a kopott illetve meghibásodott alkatrészek időben történő cseréje, növeli gépének várható élettartamát. Felhasználói értékelés Igen tisztelt olvasó, a kezelési utasításainkat rendszeresen aktualizáljuk. Javítási, újítási és ésszerűsítési javaslataival segítsen bennünket abban, hogy egyre inkább felhasználóbarát kezelési utasítást készítsünk. Kérjük, hogy javaslatait faxon juttassa el részünkre. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Tel.: + 49 (0) Fax.: + 49 (0) amazone@amazone.de 4 Cenius 02 BAG

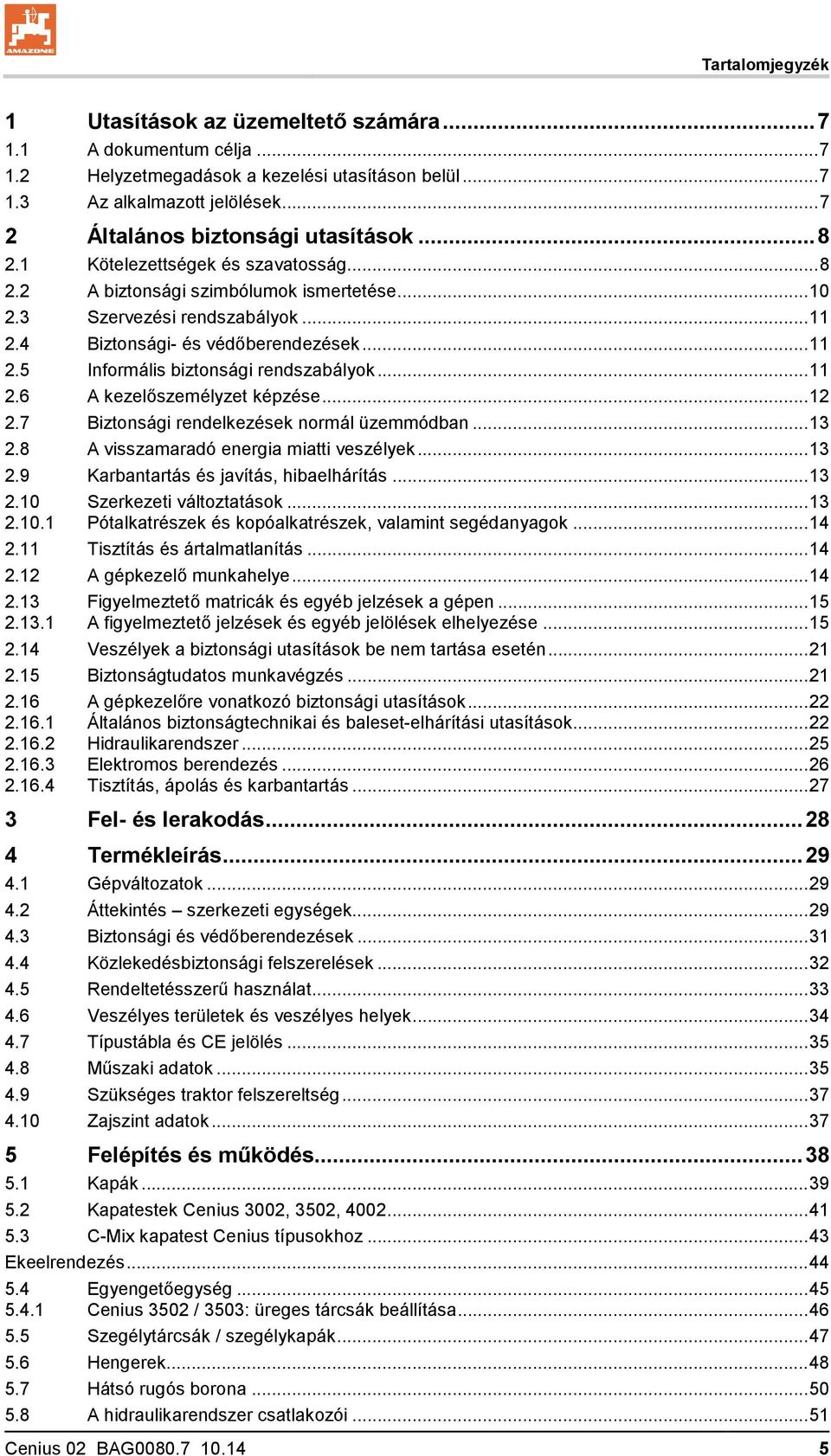

5 Tartalomjegyzék 1 Utasítások az üzemeltető számára A dokumentum célja Helyzetmegadások a kezelési utasításon belül Az alkalmazott jelölések Általános biztonsági utasítások Kötelezettségek és szavatosság A biztonsági szimbólumok ismertetése Szervezési rendszabályok Biztonsági- és védőberendezések Informális biztonsági rendszabályok A kezelőszemélyzet képzése Biztonsági rendelkezések normál üzemmódban A visszamaradó energia miatti veszélyek Karbantartás és javítás, hibaelhárítás Szerkezeti változtatások Pótalkatrészek és kopóalkatrészek, valamint segédanyagok Tisztítás és ártalmatlanítás A gépkezelő munkahelye Figyelmeztető matricák és egyéb jelzések a gépen A figyelmeztető jelzések és egyéb jelölések elhelyezése Veszélyek a biztonsági utasítások be nem tartása esetén Biztonságtudatos munkavégzés A gépkezelőre vonatkozó biztonsági utasítások Általános biztonságtechnikai és baleset-elhárítási utasítások Hidraulikarendszer Elektromos berendezés Tisztítás, ápolás és karbantartás Fel- és lerakodás Termékleírás Gépváltozatok Áttekintés szerkezeti egységek Biztonsági és védőberendezések Közlekedésbiztonsági felszerelések Rendeltetésszerű használat Veszélyes területek és veszélyes helyek Típustábla és CE jelölés Műszaki adatok Szükséges traktor felszereltség Zajszint adatok Felépítés és működés Kapák Kapatestek Cenius 3002, 3502, C-Mix kapatest Cenius típusokhoz Ekeelrendezés Egyengetőegység Cenius 3502 / 3503: üreges tárcsák beállítása Szegélytárcsák / szegélykapák Hengerek Hátsó rugós borona A hidraulikarendszer csatlakozói Cenius 02 BAG

6 Tartalomjegyzék Hidraulikavezetékek felcsatlakoztatása Hidraulikavezetékek lekapcsolása Hárompont felfüggesztésű kapcsolókeret Üzembevétel A traktor alkalmasságának ellenőrzése Számítsa ki a traktor össztömegének, tengelyterhelésének és gumiabroncs terhelhetőségének, valamint a szükséges minimális pótsúlyozásnak a tényleges értékeit A traktor / gép biztosítása akaratlan indítás és akaratlan elgurulás ellen A gép fel- és lekapcsolása A gép felkapcsolása A gép lekapcsolása Beállítások A kapák munkamélysége Mechanikus mélységbeállítás Hidraulikus mélységbeállítás Az egyengető egység munkamélysége A kúpgyűrűs henger sárkaparóinak beállítása Szállítások A gép munkahelyzetből szállítási helyzetbe hozása A gép használata A gép szállítási helyzetből munkahelyzetbe hozása: Bevetés Forduló Üzemzavarok Tisztítás, ápolás és karbantartás Tisztítás Kenési utasítás Karbantartási terv áttekintés A kapák le- és felszerelése A kapatestek cseréje Vario-Clip kapatestek cseréje A kapatestek cseréje, C-Mix A túlterhelés ellen védő rugók cseréje (műhelyben végzendő munka) A tárcsaszegmensek le- és felszerelése (műhelyben végzendő munka) A tárcsák cseréje Kapa összekapcsolás Henger összekapcsolás Tárcsatartó összekapcsolás Kapcsoló rész hidraulika munkahenger Cenius Hidraulikarendszer (műhelyben végzendő munka) A hidraulikavezetékek jelölése Karbantartási intervallumok A hidraulikavezetékek ellenőrzési kritériumai A hidraulikavezetékek be- és kiszerelése Alsó függesztőkar-csap Hidraulikus kapcsolási vázlat Csavarok meghúzási nyomatéka Cenius 02 BAG

7 Utasítások az üzemeltető számára 1 Utasítások az üzemeltető számára Az üzemeltető számára készült utasítások fejezete információkat tartalmaz a kezelési utasítás használatával kapcsolatban. 1.1 A dokumentum célja A szóban forgó kezelési utasítás ismerteti a gép kezelését és karbantartását. fontos utasításokat tartalmaz a gép biztonságos és gazdaságos üzemeltetésével kapcsolatban. a gép részét képezi, és mindig a gépen, illetve a vontató traktoron tartson. és amelyet a jövőbeni használat érdekében őrizzen meg. 1.2 Helyzetmegadások a kezelési utasításon belül Ebben a kezelési utasításban minden iránymegadást mindig a haladási iránynak megfelelően vegyen figyelembe. 1.3 Az alkalmazott jelölések A kezelő utasításai és a reakciók A kezelő által elvégzendő tevékenységeket számozott kezelői utasításokként szemléltetik. Tartsa be a kezelői utasítások előírt sorrendjét. A mindenkori kezelői utasításra adott reakciót (választ) adott esetben egy nyíl jelöli. Például: 1. 1-es számú kezelői utasítás a gép reakciója az 1-es számú kezelői utasításra 2. 2-es számú kezelői utasítás Felsorolások A kötelező sorrendiség nélküli felsorolásokat listaként, felsorolási pontokkal jelölik. Például: 1-es pont 2-es pont Az ábrákon belüli tételszámok A kerek zárójelek között levő számok az ábrán belül található tételszámokra utalnak. Az első szám az ábrára, a második szám az ábrán belüli tételszámra utal. Például (3. ábra/6): 3. ábra 6-os tétel Cenius 02 BAG

8 Általános biztonsági utasítások 2 Általános biztonsági utasítások Ez a fejezet fontos utasításokat tartalmaz a gép biztonságos üzemeltetése érdekében. 2.1 Kötelezettségek és szavatosság A kezelési utasításban szereplő utasítások betartása Az alapvető biztonsági utasítások és biztonsági előírások ismerete alapfeltétele a gép biztonságos használatának és zavarmentes üzemeltetésének. Az üzemeltető kötelezettségei Az üzemeltető kötelezettséget vállal arra, hogy a géppel/gépen csak olyan személyt dolgoztat, aki az alapvető munkabiztonsági és baleset-megelőzési előírásokkal tisztában van. a géppel/gépen végzett munkák vonatkozásában ki van oktatva. ezt a kezelési utasítást elolvasta és megértette. Az üzemeltető kötelezettséget vállal arra, hogy a gépen található összes figyelmeztető ábrák jelzéseit olvasható állapotban tartja. a sérült figyelmeztető jelzéseket kicseréli. Nyitott kérdésekkel kérjük, forduljon a gyártóhoz. A gépkezelő kötelezettségei A géppel/gépen végzett munkákkal megbízott valamennyi személy kötelezettséget vállal arra, hogy a munka megkezdése előtt figyelembe veszi az alapvető munkabiztonsági és balesetmegelőzési előírásokat, elolvassa és betartja ennek a kezelési utasításnak az "általános biztonsági utasítások" című fejezetét. elolvassa ennek a kezelési utasításnak a "Figyelmeztető matricák és egyéb jelzések a gépen" fejezetét (16 oldal), és a gép üzemeltetése során betartja a figyelmeztető ábrák biztonsági utasításait. megismerkedik a géppel. elolvassa ennek a kezelési utasításnak azokat a fejezeteit, amelyek a rábízott feladatok elvégzése érdekében fontosak. Amennyiben a kezelőszemély megállapítja, hogy egy berendezés biztonságtechnikai szempontból nem kifogástalan, úgy ezt a hiányosságot haladéktalanul szüntesse meg. Abban az esetben, ha ez nem tartozik a kezelőszemély feladatkörébe, vagy nem rendelkezik megfelelő ismeretekkel, akkor a hiányosságot jelentse a főnökének (üzemeltetőnek). 8 Cenius 02 BAG

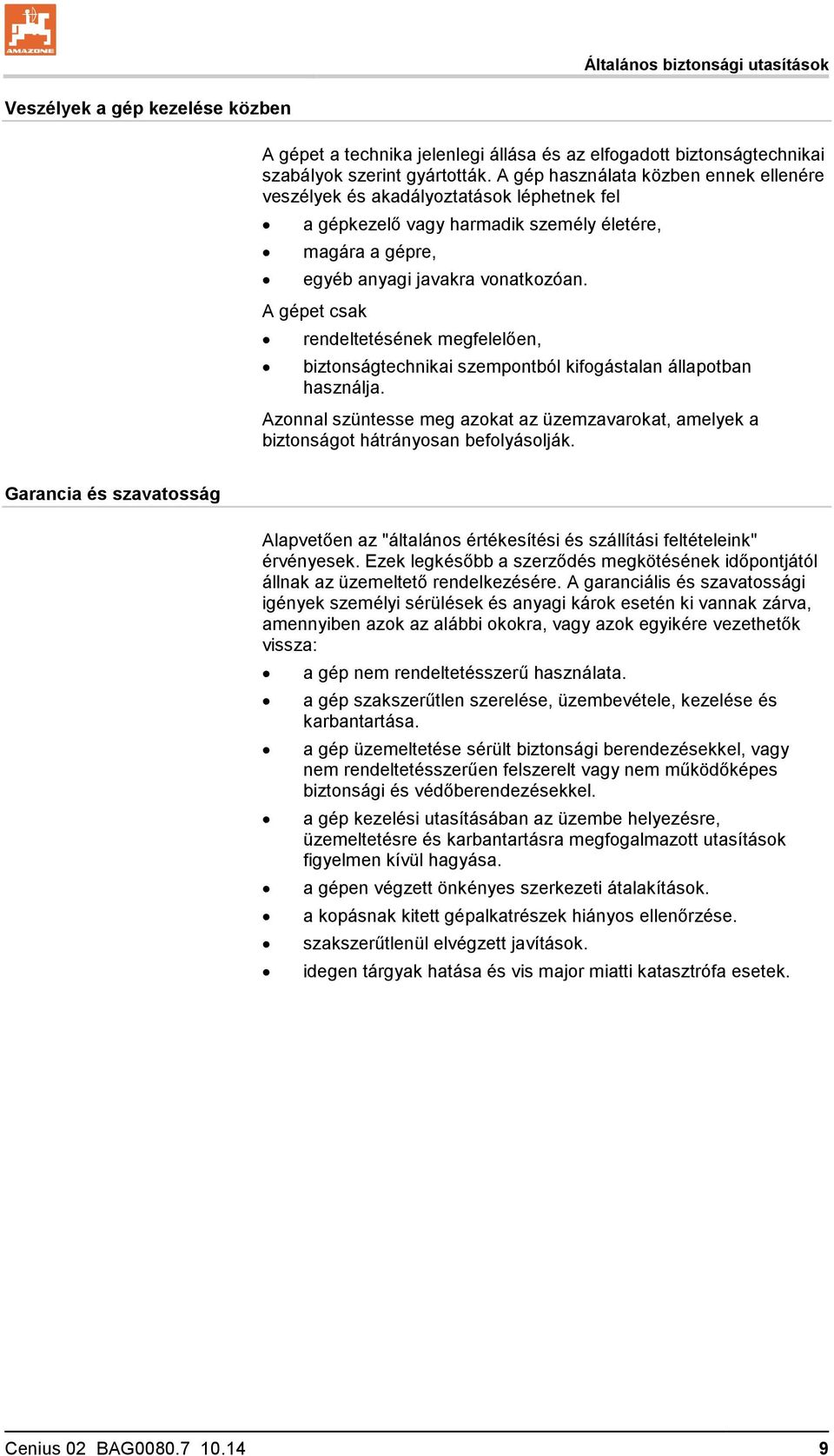

9 Általános biztonsági utasítások Veszélyek a gép kezelése közben A gépet a technika jelenlegi állása és az elfogadott biztonságtechnikai szabályok szerint gyártották. A gép használata közben ennek ellenére veszélyek és akadályoztatások léphetnek fel a gépkezelő vagy harmadik személy életére, magára a gépre, egyéb anyagi javakra vonatkozóan. A gépet csak rendeltetésének megfelelően, biztonságtechnikai szempontból kifogástalan állapotban használja. Azonnal szüntesse meg azokat az üzemzavarokat, amelyek a biztonságot hátrányosan befolyásolják. Garancia és szavatosság Alapvetően az "általános értékesítési és szállítási feltételeink" érvényesek. Ezek legkésőbb a szerződés megkötésének időpontjától állnak az üzemeltető rendelkezésére. A garanciális és szavatossági igények személyi sérülések és anyagi károk esetén ki vannak zárva, amennyiben azok az alábbi okokra, vagy azok egyikére vezethetők vissza: a gép nem rendeltetésszerű használata. a gép szakszerűtlen szerelése, üzembevétele, kezelése és karbantartása. a gép üzemeltetése sérült biztonsági berendezésekkel, vagy nem rendeltetésszerűen felszerelt vagy nem működőképes biztonsági és védőberendezésekkel. a gép kezelési utasításában az üzembe helyezésre, üzemeltetésre és karbantartásra megfogalmazott utasítások figyelmen kívül hagyása. a gépen végzett önkényes szerkezeti átalakítások. a kopásnak kitett gépalkatrészek hiányos ellenőrzése. szakszerűtlenül elvégzett javítások. idegen tárgyak hatása és vis major miatti katasztrófa esetek. Cenius 02 BAG

10 Általános biztonsági utasítások 2.2 A biztonsági szimbólumok ismertetése A biztonsági utasítások a háromszög alakú biztonsági szimbólummal és a szöveg előtt álló jelzőszóval vannak ellátva. A jelzőszó (VESZÉLY, FIGYELEM, VIGYÁZAT) a fenyegető veszély súlyosságát jellemzi, és a következő jelentéssel bír: VESZÉLY Nagy kockázattal járó közvetlen veszélyeztetést jelöl, amelynek halál vagy a legsúlyosabb testi sérülés (testrészek elvesztése vagy hosszú ideig tartó sérülések) a következménye, amennyiben nem kerüli el ezt. Ezeknek az utasításoknak a figyelmen kívül hagyása közvetlenül halálos következménnyel, vagy a legsúlyosabb testi sérülésekkel fenyeget. FIGYELEM Közepes kockázatú lehetséges veszélyeztetést jelöl, amelynek halál vagy a (legsúlyosabb) testi sérülés lehet a következménye, amennyiben nem kerüli ezt el. Ezeknek az utasításoknak a figyelmen kívül hagyása bizonyos körülmények között halálos következménnyel, vagy a legsúlyosabb testi sérülésekkel fenyeget. VIGYÁZAT Alacsony kockázatú veszélyeztetést jelöl, amelynek könnyű vagy közepesen súlyos testi sérülések, illetve anyagi károk lehetnek a következményei, amennyiben nem kerüli ezt el. FONTOS Különleges viselkedésre utaló vagy a gép szakszerű kezelésére vonatkozó kötelezettséget jelöl. Ezeknek az utasításoknak a figyelmen kívül hagyása a gép üzemzavaraihoz vagy a környezet megzavarásához vezethet. INFORMÁCIÓ Felhasználási tanácsokat és különösen hasznos információkat jelöl. Ezek az utasítások segítik Önt abban, hogy gépének összes funkcióját optimálisan használja ki. 10 Cenius 02 BAG

11 Általános biztonsági utasítások 2.3 Szervezési rendszabályok Az üzemeltetőnek biztosítania kell a szükséges személyes védőfelszereléseket, mint például a: védőszemüveget biztonsági cipőt védőruhát bőrvédő szereket, stb. A kezelési utasítást mindig tartsa a gép használatának helyén! mindenkor tegye elérhetővé a gépkezelő és a karbantartást végző személyek számára! Rendszeresen ellenőrizze az összes rendelkezésre álló biztonsági berendezést! 2.4 Biztonsági- és védőberendezések A gép minden egyes üzembe helyezése előtt az összes biztonságiés védőberendezést szakszerűen fel kell szerelni, és azoknak működőképesnek kell lenniük. Rendszeresen ellenőrizze az összes biztonsági- és védőberendezést. Hiányos biztonsági berendezések A hiányos vagy leszerelt biztonsági- és védőberendezések veszélyes helyzeteket teremthetnek. 2.5 Informális biztonsági rendszabályok A szóban forgó kezelési utasításban található összes biztonsági utasítás mellett vegye figyelembe a baleset-megelőzésre és a környezetvédelemre általánosan érvényes, nemzeti szabályozásokat is. Közutakon és földutakon való közlekedés esetén vegye figyelembe a közúti közlekedés rendjének szabályait (KRESZ). Cenius 02 BAG

12 Általános biztonsági utasítások 2.6 A kezelőszemélyzet képzése A géppel/gépen csak szakképzett és betanított személyek végezhetnek munkát. Az üzemeltetőnek egyértelműen meg kell határoznia a kezelést, karbantartást és javítást végző személyek illetékességét. Betanítandó személy csak tapasztalt személy felügyelete mellett végezhet munkát a géppel/gépen. Tevékenység Személyek A tevékenységhez speciálisan kiképzett személy 1) Betanított személy 2) Speciális szakképzettséggel rendelkező személyek (szakműhely) 3) Rakodás/szállítás X X X Üzembe helyezés -- X -- Beállítás, felszerelés X Üzemeltetés -- X -- Karbantartás X Hibakeresés és hibaelhárítás -- X X Ártalmatlanítás X Jelmagyarázat: 1) 2) 3) X..engedélyezett --..nem engedélyezett Olyan személy, aki speciális feladatot vállalhat el, és azt egy megfelelő minősítéssel rendelkező cég részére végezheti el. Betanított személynek számít az, akit a rábízott feladatok elvégzésére, és szakszerűtlen magatartás esetén a lehetséges veszélyekre kioktattak és szükség esetén betanítottak, valamint a szükséges védőberendezésekről és óvórendszabályokról kioktattak. Speciális szakképzettséggel rendelkező személyek szakmunkaerőnek (szakembernek) számítanak. Szakképzettségük alapján ismerik az idevágó rendelkezéseket, meg tudják ítélni a részükre átadott munkákat, és képesek felismerni a lehetséges veszélyeket. Megjegyzés: A megfelelő szakmai képzettséggel egyenértékű szakképzettség az illető munkaterületen eltöltött többéves tevékenységgel megszerezhető. A gép karbantartási és javítási munkáit csak szakműhelyben lehet elvégezni, amennyiben ezek a munkák a "szakműhely" kiegészítéssel vannak megjelölve. A szakműhely személyzete rendelkezik azokkal az ismeretekkel, valamint megfelelő segédeszközökkel (szerszámokkal, emelő- és támasztó-berendezésekkel), amelyek a gép karbantartási és javítási munkáinak szakszerű és biztonságos elvégzése érdekében szükségesek. 12 Cenius 02 BAG

13 Általános biztonsági utasítások 2.7 Biztonsági rendelkezések normál üzemmódban Csak akkor üzemeltesse a gépet, ha az összes biztonsági- és védőberendezés kifogástalanul működőképes. Naponta legalább egyszer ellenőrizze a gépet a külső, felismerhető sérülések és a biztonsági- és védőberendezések működőképessége szempontjából. 2.8 A visszamaradó energia miatti veszélyek Ügyeljen a gépben visszamaradó mechanikus, hidraulikus, pneumatikus és elektromos/elektronikus energiák előfordulására. Tegye meg az idevonatkozó megfelelő intézkedéseket a kezelőszemélyzet tájékoztatása esetén. Az idevonatkozó részletes utasításokat a szóban forgó kezelési utasítás mindenkori fejezeteiben is megtalálja. 2.9 Karbantartás és javítás, hibaelhárítás A beállítási-, karbantartási- és ellenőrzési munkákat az előírt időpontoknak megfelelően végezze el. Az összes üzemi közeget, mint a sűrített levegő és a hidraulikaolaj, biztosítsa a véletlenszerű üzembe helyezés ellen. A nagyobb szerkezeti egységek cseréje esetén gondosan rögzítse és biztosítsa ezeket az emelő berendezéseken. Ellenőrizze a meglazított csavarkötések szilárd rögzítését. Ellenőrizze a biztonsági- és védőberendezések működését a karbantartási munkák befejezése után Szerkezeti változtatások Az AMAZONEN-WERKE engedélye nélkül nem szabad a gépen módosításokat, valamint hozzáépítéseket és átalakításokat végezni. Ez vonatkozik a tartó alkatrészeken végzett hegesztésekre is. Minden hozzáépítési és átalakítási munkához az AMAZONEN- WERKE írásbeli engedélye szükséges. Csak az AMAZONEN- WERKE által engedélyezett átalakító alkatrészeket és tartozékokat használjon, hogy például a nemzeti és nemzetközi előírások szerinti üzemeltetési engedélyek érvényben maradjanak. A hatósági forgalmi engedéllyel rendelkező járműveknek, vagy az érvényes üzemeltetési engedély szerint kapcsolt berendezésekkel és felszerelésekkel közlekedő járműveknek, vagy a közúti közlekedés rendjének szabályai (KRESZ) alapján a közúton való közlekedésre szóló engedéllyel rendelkező járműveknek meg kell felelni az engedély vagy engedélyezés által meghatározott állapotnak. Cenius 02 BAG

14 Általános biztonsági utasítások FIGYELEM Összenyomás, vágás, megfogás, behúzás és összeütközés miatti veszélyek a tartóalkatrészek törése következtében. Alapvetően tilos a kereten illetve a vázon furatokat készíteni. a kereten illetve a vázon levő furatokat felfúrni. a tartóalkatrészeken hegesztést végezni Pótalkatrészek és kopóalkatrészek, valamint segédanyagok Azonnal cserélje ki a nem kifogástalan állapotú gépalkatrészeket. Csak eredeti, AMAZONE pótalkatrészeket és kopóalkatrészeket, vagy az AMAZONEN-WERKE által engedélyezett alkatrészeket használjon, hogy a nemzeti és nemzetközi előírások szerinti üzemeltetési engedélyek érvényben maradjanak. Harmadik gyártótól származó pótalkatrészek és kopóalkatrészek használata esetén nincs biztosítva, hogy azok az igénybevételeknek és a biztonságnak megfelelően méretezettek és gyártottak. Az AMAZONEN-WERKE nem vállal felelősséget olyan károkért, amelyek nem engedélyezett pótalkatrészek és kopóalkatrészek, vagy segédanyagok használatából erednek Tisztítás és ártalmatlanítás A felhasznált anyagokat szakszerűen kezelje, és a hulladékokat előírásszerűen ártalmatlanítsa, különösen a kenőrendszereken és kenőberendezéseken végzett munkák során, és az oldószerekkel történő tisztítás esetén A gépkezelő munkahelye A gép kezelését kizárólag csak egy személy végezheti a traktor vezetőüléséből. 14 Cenius 02 BAG

15 2.13 Figyelmeztető matricák és egyéb jelzések a gépen Általános biztonsági utasítások A figyelmeztető jelzések és egyéb jelölések elhelyezése A következő ábrák a gépen fellelhető figyelmeztető jelzések elhelyezkedését mutatják. 1 ábra 2 ábra A gép valamennyi figyelmeztető jelzését tartsa mindig tiszta és jól olvasható állapotban! Az olvashatatlan figyelmeztető jelzéseket cserélje ki. Rendelje meg a kereskedőnél a figyelmeztető jelzéseket a megrendelési szám (például. MD078) alapján. Cenius 02 BAG

16 Általános biztonsági utasítások Figyelmeztető jelzések - felépítés A figyelmeztető jelzések jelölik a gépen található veszélyes helyeket, és figyelmeztetnek a visszamaradó veszélyekre. Ezeken a veszélyes helyeken folyamatosan jelenlevő és váratlanul fellépő veszélyekkel számoljon. Egy figyelmeztető jelzés 2 mezőből áll: 1-es mező a veszélyt egy szemléltető ábra mutatja, amelyet egy háromszög alakú biztonsági szimbólum vesz körül. 2-es mező a szemléltető ábra mutatja a veszély elhárítására vonatkozó utasítást. Figyelmeztető jelzések - magyarázat A megrendelési szám és magyarázat oszlopban találja meg a mellette álló figyelmeztető jelzés leírását. A figyelmeztető jelzés leírása mindig egyforma, és a következő sorrendben adja meg: 1. A veszély leírását. Például: vágás vagy elvágás okozta veszélyeztetés! 2. A veszély megelőzésére tett utasítás(ok) be nem tartásának következményeit. Például: súlyos ujj- és kézsérüléseket okoz. 3. A veszély megelőzésére tett utasítás(oka)t. Például: csak akkor érintse meg a gép alkatrészeit, miután azok teljesen megálltak. 16 Cenius 02 BAG

17 Általános biztonsági utasítások Megrendelési szám és magyarázat Figyelmeztető jelzés MD078 Az ujjak vagy a kéz zúzódásveszélye mozgó, hozzáférhető gépalkatrészek következtében! Ez a veszélyeztetés testrészek elvesztésével a legsúlyosabb sérüléseket okozhatja. Soha ne nyúljon a veszélyes hely környezetébe, amíg a traktormotor hozzácsatolt kardántengely / csatlakoztatott hidraulikus hajtás / csatlakoztatott elektronikus berendezés mellett jár. MD079 A gépből kirepülő anyagok, tárgyak veszélye áll fenn, a gép veszélyzónájában való tartózkodás esetén! Ezek a veszélyeztetések a legsúlyosabb testi sérüléseket okozhatják. Mindig tartson megfelelő biztonsági távolságot a munkagéptől. Ügyeljen arra, hogy a kívülálló személyek kellő biztonsági távolságban legyenek a gép veszélyes területétől, amíg a traktormotor jár. MD084 Az egész test összenyomás miatti veszélyeztetése a gép lesüllyedő részeinek elmozdulási tartományában való tartózkodás következtében! Ez a veszélyeztetés a legsúlyosabb sérüléseket okozhatja, amelyeknek halálos következményei lehetnek. Tilos személyeknek tartózkodni a gép lesüllyedő részeinek elmozdulási tartományában! Utasítsa ki a személyeket a gép lesüllyedő részeinek elmozdulási tartományából, mielőtt ezeket a géprészeket leengedi. Cenius 02 BAG

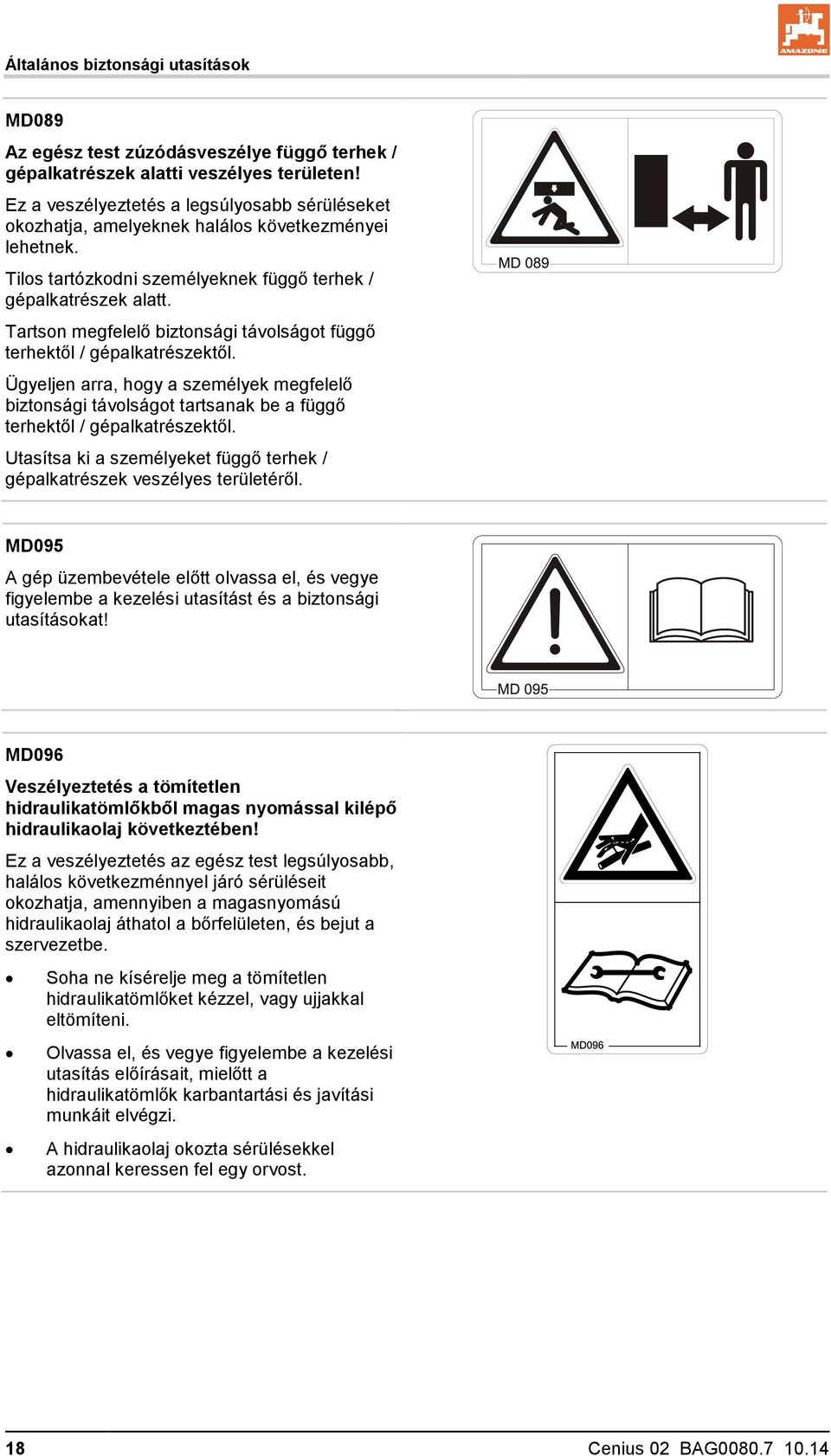

18 Általános biztonsági utasítások MD089 Az egész test zúzódásveszélye függő terhek / gépalkatrészek alatti veszélyes területen! Ez a veszélyeztetés a legsúlyosabb sérüléseket okozhatja, amelyeknek halálos következményei lehetnek. Tilos tartózkodni személyeknek függő terhek / gépalkatrészek alatt. Tartson megfelelő biztonsági távolságot függő terhektől / gépalkatrészektől. Ügyeljen arra, hogy a személyek megfelelő biztonsági távolságot tartsanak be a függő terhektől / gépalkatrészektől. Utasítsa ki a személyeket függő terhek / gépalkatrészek veszélyes területéről. MD095 A gép üzembevétele előtt olvassa el, és vegye figyelembe a kezelési utasítást és a biztonsági utasításokat! MD096 Veszélyeztetés a tömítetlen hidraulikatömlőkből magas nyomással kilépő hidraulikaolaj következtében! Ez a veszélyeztetés az egész test legsúlyosabb, halálos következménnyel járó sérüléseit okozhatja, amennyiben a magasnyomású hidraulikaolaj áthatol a bőrfelületen, és bejut a szervezetbe. Soha ne kísérelje meg a tömítetlen hidraulikatömlőket kézzel, vagy ujjakkal eltömíteni. Olvassa el, és vegye figyelembe a kezelési utasítás előírásait, mielőtt a hidraulikatömlők karbantartási és javítási munkáit elvégzi. A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. 18 Cenius 02 BAG

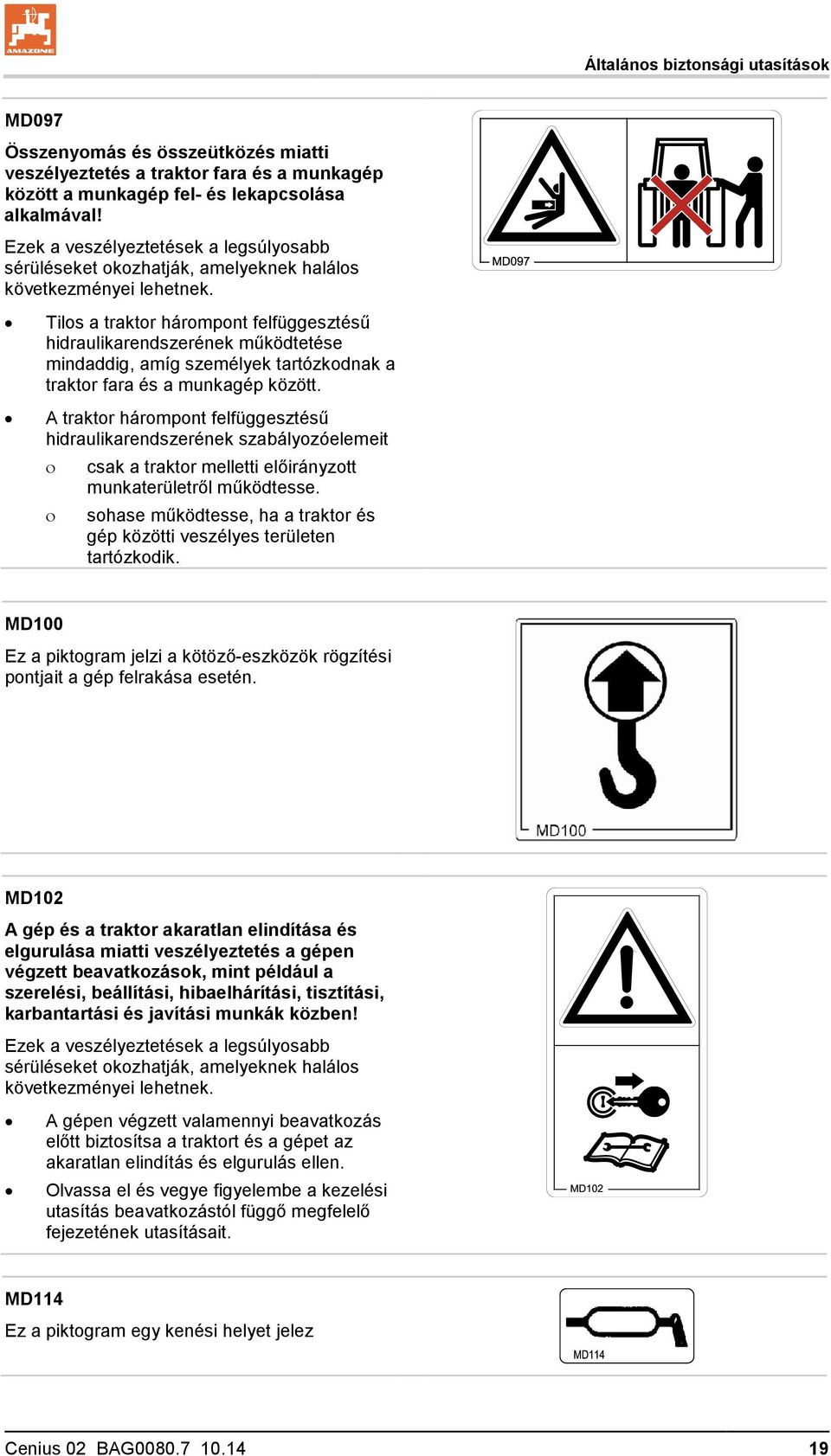

19 Általános biztonsági utasítások MD097 Összenyomás és összeütközés miatti veszélyeztetés a traktor fara és a munkagép között a munkagép fel- és lekapcsolása alkalmával! Ezek a veszélyeztetések a legsúlyosabb sérüléseket okozhatják, amelyeknek halálos következményei lehetnek. Tilos a traktor hárompont felfüggesztésű hidraulikarendszerének működtetése mindaddig, amíg személyek tartózkodnak a traktor fara és a munkagép között. A traktor hárompont felfüggesztésű hidraulikarendszerének szabályozóelemeit ο csak a traktor melletti előirányzott munkaterületről működtesse. ο sohase működtesse, ha a traktor és gép közötti veszélyes területen tartózkodik. MD100 Ez a piktogram jelzi a kötöző-eszközök rögzítési pontjait a gép felrakása esetén. MD102 A gép és a traktor akaratlan elindítása és elgurulása miatti veszélyeztetés a gépen végzett beavatkozások, mint például a szerelési, beállítási, hibaelhárítási, tisztítási, karbantartási és javítási munkák közben! Ezek a veszélyeztetések a legsúlyosabb sérüléseket okozhatják, amelyeknek halálos következményei lehetnek. A gépen végzett valamennyi beavatkozás előtt biztosítsa a traktort és a gépet az akaratlan elindítás és elgurulás ellen. Olvassa el és vegye figyelembe a kezelési utasítás beavatkozástól függő megfelelő fejezetének utasításait. MD114 Ez a piktogram egy kenési helyet jelez Cenius 02 BAG

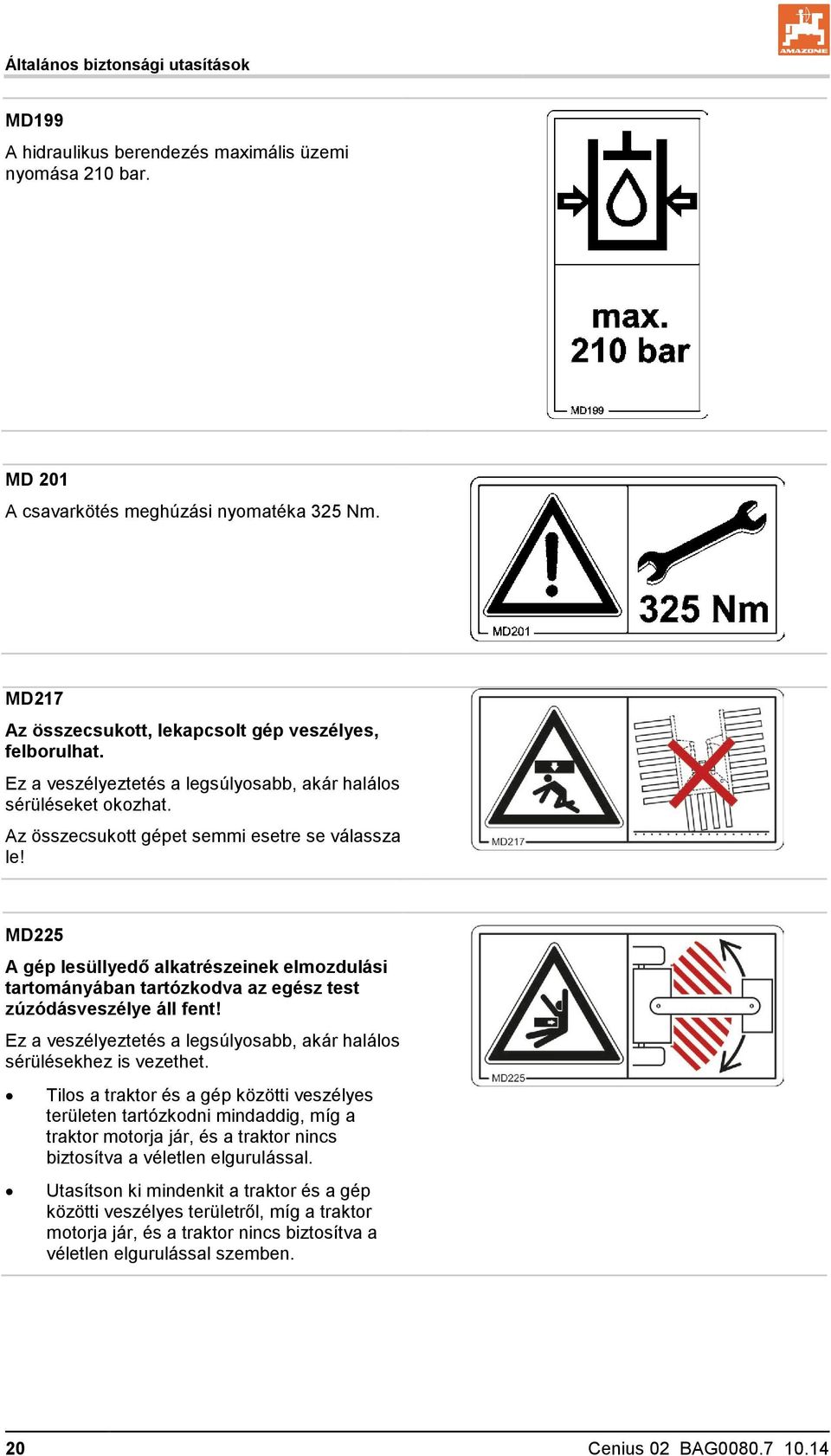

20 Általános biztonsági utasítások MD199 A hidraulikus berendezés maximális üzemi nyomása 210 bar. MD 201 A csavarkötés meghúzási nyomatéka 325 Nm. MD217 Az összecsukott, lekapcsolt gép veszélyes, felborulhat. Ez a veszélyeztetés a legsúlyosabb, akár halálos sérüléseket okozhat. Az összecsukott gépet semmi esetre se válassza le! MD225 A gép lesüllyedő alkatrészeinek elmozdulási tartományában tartózkodva az egész test zúzódásveszélye áll fent! Ez a veszélyeztetés a legsúlyosabb, akár halálos sérülésekhez is vezethet. Tilos a traktor és a gép közötti veszélyes területen tartózkodni mindaddig, míg a traktor motorja jár, és a traktor nincs biztosítva a véletlen elgurulással. Utasítson ki mindenkit a traktor és a gép közötti veszélyes területről, míg a traktor motorja jár, és a traktor nincs biztosítva a véletlen elgurulással szemben. 20 Cenius 02 BAG

21 2.14 Veszélyek a biztonsági utasítások be nem tartása esetén A biztonsági utasítások be nem tartása Általános biztonsági utasítások mind személyek veszélyeztetésével, mind pedig a környezet és a gép veszélyeztetésével járhat. mindennemű kártérítési igény elvesztéséhez vezethet. Részleteiben a biztonsági utasítások be nem tartása például a következő veszélyeztetéseket vonhatja maga után: személyek veszélyeztetése a nem biztosított munkaterületek miatt. a gép fontos funkcióinak elégtelensége. a karbantartás és javítás érdekében előirányzott módszerek elégtelensége. személyek veszélyeztetése mechanikai és vegyi hatások miatt. a környezet veszélyeztetése a hidraulikaolaj szivárgása miatt Biztonságtudatos munkavégzés A szóban forgó kezelési utasításban található összes biztonsági utasítás mellett kötelező érvényűek a munkavédelemre és a környezetvédelemre általánosan érvényes, nemzeti előírások is. A veszélyek elkerülése érdekében kövesse a figyelmeztető jelzéseken feltüntetett utasításokat. Közutakon és földutakon való közlekedés esetén tartsa be a közúti közlekedés rendjének mindenkori szabályait (KRESZ). Cenius 02 BAG

22 Általános biztonsági utasítások 2.16 A gépkezelőre vonatkozó biztonsági utasítások FIGYELEM Összenyomás, vágás, megfogás, behúzás és összeütközés miatti veszélyek a nem megfelelő közlekedés- és üzembiztonság következtében. Minden egyes üzembe helyezés előtt ellenőrizze a gép és a traktor közlekedés- és üzembiztonságát! Általános biztonságtechnikai és baleset-elhárítási utasítások A gép fel- és lekapcsolása A kezelési utasításban található előírások mellett tartsa be az általánosan érvényes biztonságtechnikai és baleset-elhárítási előírásokat is! A gépen elhelyezett figyelmeztető jelzések és egyéb jelölések fontos utasításokat tartalmaznak a gép veszélytelen üzemeltetése érdekében. Ezeknek az utasításoknak a figyelembe vétele az Ön biztonságát szolgálja! Indulás előtt és az üzembe helyezés előtt ellenőrizze a gép környékét (gyermekek)! Ügyeljen a megfelelő kilátásra! Tilos a gépen személyek és egyéb anyagok szállítása! Állítsa be vezetési stílusát úgy, hogy a traktort felszerelt vagy leakasztott gép esetén is mindenkor biztonságosan uralja. Eközben vegye figyelembe személyes képességeit, az út-, forgalmi-, látási- és időjárási viszonyokat, a traktor menettulajdonságait, valamint a felszerelt vagy hozzákapcsolt gép általi hatásokat. Csak megfelelő teljesítményű traktorral kapcsolja össze és szállítsa a gépet. A gépnek a traktor hárompont felfüggesztésű hidraulikarendszerére történő rákapcsolásakor a traktor és a munkagép függesztési kategóriájának feltétlenül összhangban kell lenni! Előírásszerűen kapcsolja fel a gépet az előírt szerkezetre! A munkagépeknek a traktor mellső- és/vagy hátsó függesztőberendezésére történő felcsatlakoztatásakor nem szabad túllépni ο a traktor megengedett össztömegét ο a traktor megengedett tengelyterhelését ο a traktor gumiabroncsainak megengedett teherbíró képességét Biztosítsa a traktort és a gépet az akaratlan elgurulás ellen, mielőtt a gépet fel- vagy lekapcsolná! Tilos személyeknek tartózkodni a felkapcsolandó gép és a traktor között, miközben a traktor a géphez közelít! A jelenlevő segítők csak a gép mellett tevékenykedhetnek irányítóként, és csak a leállítás után léphetnek a gépek közé. Rögzítse a traktorhidraulika emelőkarját olyan pozícióban, amelyben az akaratlan emelés vagy süllyesztés ki van zárva, mielőtt a gépet a traktor hárompont felfüggesztésű hidraulikarendszerére felkapcsolná, vagy a traktor hárompont felfüggesztésű hidraulikarendszeréről lekapcsolná! 22 Cenius 02 BAG

23 Általános biztonsági utasítások A gép fel- és lekapcsolása közben hozza a támasztóberendezéseket (amennyiben vannak ilyenek) a mindenkori helyzetbe (stabilitás)! A támasztó-berendezések működtetése közben sérülésveszély áll fenn a zúzódást és nyírást okozó helyek következtében! A gép traktorra történő felkapcsolása, és traktorról való lekapcsolása során legyen különösen óvatos! A traktor és gép közötti csatlakozási területen zúzódást és nyírást okozó helyek vannak! Tilos személyeknek tartózkodni a traktor és a gép között a hárompont felfüggesztésű hidraulikarendszer működtetése esetén! A csatlakoztatott ellátó vezetékeknek (hidraulika, stb.) ο ο kanyarmenet esetén minden mozgást feszültségmentesen, törésmentesen vagy súrlódásmentesen lehetővé kell tenniük. nem szabad idegen alkatrészekhez súrlódni. A gyorscsatlakozók kioldó köteleinek lazán kell lógniuk, és a legmélyebb ponton sem szabad maguktól kioldaniuk! A lekapcsolt gépet mindig stabilan állítsa le a talajra! A gép használata A munka megkezdése előtt ismerkedjen meg a gép összes berendezésével és kezelőszervével, valamint ezek működésével. A munkavégzés során ez már túl késő! Viseljen nagyon testhezálló ruházatot! A laza ruházat növeli annak veszélyét, hogy beakad vagy felcsavarodik a meghajtó tengelyekre! Csak azután vegye üzembe a gépet, ha az összes biztonsági berendezés fel van szerelve, és védő helyzetben vannak! Vegye figyelembe a felkapcsolt / felfüggesztett gép maximális terhelését, és a traktor megengedett tengelyterhelését és támasztó terhelését! Adott esetben csak részben feltöltött tartállyal közlekedjen. Tilos személyeknek tartózkodni a gép munkaterületén! Tilos személyeknek tartózkodni a gép fordulási- és kinyitási tartományában! A külső erővel (például hidraulikusan) működtetett géprészeknél zúzódást és nyírást okozó helyek találhatók! A külső erővel működtetett géprészeket csak akkor működtesse, ha a személyek biztonságos távolságban tartózkodnak a géptől! Biztosítsa a traktort akaratlan elindítás és elgurulás ellen, mielőtt elhagyná a traktort. Ehhez ο tegye le a gépet a talajra ο ο ο húzza be a rögzítőféket állítsa le a traktor motorját húzza ki a gyújtáskulcsot. Cenius 02 BAG

24 Általános biztonsági utasítások A gép szállítása Közutak használata során vegye figyelembe a mindenkori nemzeti KRESZ előírásait! Szállítás előtt ellenőrizze ο az ellátó vezetékek (hidraulika, elektromos, stb.) szabályszerű csatlakoztatását ο a világítóberendezés sérüléseit, működését és tisztaságát ο a fékberendezés és a hidraulikus berendezés szemmel látható hiányosságait ο hogy a rögzítőfék teljesen ki van-e oldva ο a fékberendezés működését. Mindig ügyeljen a traktor megfelelő kormányzási- és fékezőképességére! A traktorra felkapcsolt vagy felfüggesztett gépek, és a mellsővagy hátsó pótsúlyok befolyásolják a traktor menettulajdonságait, valamint a kormányzási- és fékezőképességét. Adott esetben használjon mellső pótsúlyokat! A megfelelő kormányozhatóság biztosítása érdekében a traktor mellső tengelyét a traktor önsúlyának legalább 20%-ával kell mindig terhelni. A mellső- és hátsó pótsúlyokat mindig előírásszerűen, az arra kijelölt helyre rögzítse fel! Vegye figyelembe a felkapcsolt / felfüggesztett gép maximális hasznos terhelését, és a traktor megengedett tengelyterhelését valamint támasztó terhelését! A traktornak biztosítania kell az előírt fékkésleltetést a megrakott rakomány (traktor plusz felkapcsolt / felfüggesztett gép) részére! A szállítás megkezdése előtt ellenőrizze a fékhatást! Felkapcsolt vagy felfüggesztett géppel kanyarban való haladás esetén vegye figyelembe a munkagép kinyúló részeit és lendítő tömegét! A szállítás megkezdése előtt ügyeljen a traktor alsó függesztőkarjainak megfelelő oldalirányú reteszelésére, amennyiben a gép a traktor hárompont felfüggesztésű hidraulikarendszeréhez, illetve alsó függesztőkarjaihoz van rögzítve! A szállítás megkezdése előtt a lenyitható géprészeket hozza szállítási helyzetbe! A szállítás megkezdése előtt a lenyitható géprészeket a veszélyes helyváltoztatások ellen rögzítse szállítási helyzetben. Használja az erre a célra tervezett szállítmányrögzítőket! A szállítás megkezdése előtt a felkapcsolt vagy felfüggesztett gép akaratlan felemelése vagy lesüllyesztése ellen reteszelje a traktor hárompont felfüggesztésű hidraulikarendszerének kezelőkarját! A szállítás megkezdése előtt ellenőrizze, hogy a szállításhoz szükséges szerelvények megfelelően fel vannak-e szerelve a gépre, mint például a világítás, figyelmeztető- és védőberendezések! 24 Cenius 02 BAG

25 Általános biztonsági utasítások A szállítás megkezdése előtt szemrevételezéssel ellenőrizze, hogy a felső és az alsó függesztőkar-csapok biztosítva vannak-e véletlen kiesés ellen rugós rögzítő elemmel. A menetsebességet a mindenkori közlekedési feltételek figyelembevételével válassza meg! A lejtőn felfelé haladás előtt kapcsoljon eggyel alacsonyabb sebességfokozatba! A szállítás megkezdése előtt alapvetően kapcsolja ki a kerekek külön fékezésének lehetőségét (reteszelje egymáshoz a pedálokat)! Hidraulikarendszer A hidraulikarendszer nagy nyomás alatt áll! Ügyeljen a hidraulikavezetékek kifogástalan csatlakoztatására! A hidraulikavezetékek csatlakoztatásakor ügyeljen arra, hogy a hidraulikarendszer mind a traktoron, mind pedig a gépen nyomásmentes legyen! Tilos a traktoron azoknak a szabályozóelemeknek a blokkolása, amelyek közvetlenül a szerkezeti elemek hidraulikus vagy elektromos működtetésére szolgálnak, például becsukási, kinyitási és tolási folyamatokhoz. A mindenkori mozgásnak automatikusan le kell állni, ha a megfelelő szabályozóelemet elengedi. Ez nem érvényes azoknak a berendezéseknek a mozgására, amelyek ο folyamatos működésűek, vagy ο automatikusan szabályozottak, vagy ο funkciójuktól függően úszóhelyzetet vagy nyomásszabályozást igényelnek. A hidraulikarendszeren végzendő munkák előtt ο tegye le a gépet ο tegye nyomásmentessé a hidraulikarendszert ο állítsa le a traktor motorját ο húzza be a rögzítőféket ο húzza ki a gyújtáskulcsot. Évente legalább egyszer, szakértővel ellenőriztesse munkabiztonsági szempontból a hidraulikavezetékek állapotát! Sérülések, vagy öregedés esetén cserélje ki a hidraulikavezetékeket! Csak eredeti AMAZONE hidraulikavezetékeket használjon! A hidraulikavezetékek használatának időtartama, legfeljebb két éves raktározási időt is beleértve, ne legyen hosszabb hat évnél. A tömlők és tömlőcsatlakozók még szakszerű tárolás és megengedett igénybevétel mellett is ki vannak téve a természetes öregedésnek, így raktározási és használati időtartamuk korlátozott. A gyakorlati tapasztalatok alapján ettől eltérően is meghatározhatja a használati időtartamot, különösen a veszélyességi potenciál figyelembevétele mellett. Termoplaszt (hőre lágyuló) anyagból készült tömlőkre és tömlővezetékekre más értékek lehetnek irányadók. Cenius 02 BAG

26 Általános biztonsági utasítások Sohasem kísérelje meg a tömítetlen hidraulikavezetékeket kézzel, vagy ujjakkal eltömíteni. A nagy nyomás alatt kiáramló folyadékok (hidraulikaolaj) a bőrön keresztül behatolnak a szervezetbe, és súlyos sérüléseket okoznak! A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. Fertőzésveszély. A szivárgási helyek keresésekor használjon megfelelő segédeszközöket a lehetséges súlyos fertőzésveszély miatt Elektromos berendezés Alapvető, hogy az elektromos berendezésen végzendő munkák esetén válassza le az akkumulátort (negatív sarok)! Csak az előírt biztosítókat használja. Túl erős biztosítók használata esetén az elektromos berendezés tönkremegy tűzveszély! Ügyeljen az akkumulátor helyes csatlakoztatására - először a pozitív, és azután a negatív pólust csatlakoztassa! Leválasztáskor először a negatív, és azután a pozitív pólust vegye le! Az akkumulátor pozitív pólusára mindig rakja fel a megfelelő fedelet. Testzárlat esetén robbanásveszély áll fenn! A robbanásveszély elhárítása érdekében az akkumulátor közelében kerülje a szikraképződést és a nyílt láng használatát! A gép olyan elektronikus alkatrészekkel és szerkezeti elemekkel szerelhető fel, amelyek működését más készülékek elektromágneses sugárzása befolyásolhatja. Az ilyen hatások veszélyt jelenthetnek személyek számára, amennyiben a következő biztonsági utasításokat nem tartja be. ο A fedélzeti hálózattal összekapcsolt elektromos készülékek és/vagy alkatrészek utólagos telepítése esetén az üzemeltetőnek saját felelősségére ellenőriznie kell, hogy ezek telepítése nem okozza-e a járműelektronika vagy egyéb alkatrészek üzemzavarát. ο Ügyeljen arra, hogy az utólag telepített elektromos és elektronikus szerkezeti elemek megfeleljenek az elektromágneses kompatibilitással kapcsolatos 2004/108/EGK számú irányelv mindenkor érvényes szövegváltozatának, és rendelkezzenek CE jelöléssel. 26 Cenius 02 BAG

27 Általános biztonsági utasítások Tisztítás, ápolás és karbantartás A gép tisztítási, ápolási és karbantartási munkái alapvetően csak ο ο ο ο kikapcsolt hajtás álló traktormotor kihúzott gyújtáskulcs a fedélzeti számítógépből kihúzott gépcsatlakozó esetén végezhetők el! Rendszeresen ellenőrizze az anyák és csavarok szilárd helyzetét, és adott esetben húzza meg azokat! Biztosítsa a megemelt gépet, illetve a megemelt géprészeket akaratlan lesüllyedés ellen, mielőtt a gépen karbantartási-, javítási- és tisztítási munkálatokat végezne! A vágást végző munkaszerszámok cseréje közben használjon megfelelő szerszámot és védőkesztyűt! Szabályszerűen ártalmatlanítsa a fáradt olajat, zsírt és szűrőket! A traktoron és az arra felszerelt gépen végzett villamos hegesztési munkák előtt vegye le a generátoron és az akkumulátoron levő kábeleket! A pótalkatrészek legalább feleljenek meg az AMAZONEN- WERKE által meghatározott műszaki követelményeknek! Ez eredeti AMAZONE - pótalkatrészek alkalmazásával érhető el! Cenius 02 BAG

28 Fel- és lerakodás 3 Fel- és lerakodás FIGYELEM Összenyomás veszélye áll fenn, amelyet a függesztett gép tehertartójának akaratlan lezuhanása okozhat fel- vagy lerakás során! Mindig olyan emelőeszközt (kötél, heveder, lánc stb.) használjon, amelynek minimális teherbírása nagyobb, mint a munkagép össztömege (lásd: műszaki adatok). Az emelőeszközt csak a jelölt rögzítési pontokra rögzítse. Soha ne tartózkodjon a felemelt és nem biztosított teher alatt. VIGYÁZAT Az egyes emelőhevederek minimális húzószilárdsága 2000 kg legyen! A gép az ütközők felfogatása céljából 3 rögzítő ponttal rendelkezik! Cenius Cenius-2 3 ábra 4 ábra Cenius-2: A szállításhoz a gép középső részén a kapákat le kell szerelni. 28 Cenius 02 BAG

29 Termékleírás 4 Termékleírás 4.1 Gépváltozatok Gép Kapák Gépváz Túlterhelés-védelem Cenius 3002 Cenius 3502 Cenius 4002 Cenius 02 merev Super / Special Cenius 3003 Cenius 3503 Cenius 03 merev Special Cenius 4003 Cenius Cenius 02 behajtott Cenius-2 Super / Special Cenius Cenius 03 behajtott Cenius-2 Special 4.2 Áttekintés szerkezeti egységek 5 ábra (1) Farrész hárompontos felfüggesztése (2) Gépváz (3) Háromsoros rugós kapák (4) Kapatestek (5) Egyengető egység rugós kapák / homorú tárcsasor (6) utánfutó henger (7) Kapák mélységbeállítása (8) Egyengető egység mélységbeállítása Cenius 02 BAG

30 Termékleírás Cenius-2: 6 ábra (1) Hidraulikusan összecsukható szárnyak (2) Merev középső rész (3) Egy henger szárnyanként 30 Cenius 02 BAG

31 Termékleírás 4.3 Biztonsági és védőberendezések Cenius-2: Védősapka az első, alsó kapákhoz közúti szállítás esetére (1) kapa védősapkával (2) a védősapka tárolási helyzetben 7 ábra Automatikusan záródó mechanikus biztosítás a gép nem szándékolt kinyitása ellen. (1) az összecsukott és reteszelt gép (2) húzókötél a retesz traktortól történő nyitáshoz 8 ábra Cenius 02 BAG

32 Termékleírás 4.4 Közlekedésbiztonsági felszerelések 9 ábra - Cenius 02 / ábra Cenius 02-2 / 03-2 (1) hátsó lámpák; féklámpák; irányjelzők, piros macskaszem (2) figyelmeztető táblák (3) Kerek fényvisszaverő 9 ábra 11 ábra 10 ábra (1) szélességjelzők elöl; irányjelzők (2) figyelmeztető táblák elöl A Cenius-2 egy elfordítható közlekedéstechnikai felszereléssel is el van látva. 12 ábra - Közlekedésbiztonsági felszerelés elől. (1) szállítási helyzet (2) munkahelyzet (3) automatikus reteszelés mindkét végállásban A közúton történő szállításhoz a közlekedésbiztonsági felszerelést fordítsa szállítási helyzetbe. Munkavégzéskor a közlekedésbiztonsági felszerelést fordítsa munkahelyzetbe. két-két reflektor bal és jobb oldalon (ábra nélkül) A franciaországi használatra készült változatnál még két oldalsó figyelmeztető tábla is van felszerelve. Csatlakoztassa a világítóberendezést csatlakozódugóval a traktor 7 pólusú csatlakozóaljzatához. 11 ábra 12 ábra 32 Cenius 02 BAG

33 Termékleírás 4.5 Rendeltetésszerű használat A Cenius mulcskultivátort kizárólag a szokásos mezőgazdasági munkák elvégzésére gyártották. a traktor felső és alsó függesztő karjaihoz csatlakoztatják, és egy személy kezeli. Lejtős területeken az alábbiak szerint dolgozhat vele rétegvonal irányában menetirány balra 20 % menetirány jobbra 20 % lejtő irányában lejtőn felfelé 20 % lejtőn lefelé 20 % Ugyancsak a gép rendeltetésszerű használatához tartozik: a szóban forgó kezelési utasítás összes utasításának a figyelembe vétele. a javítási- és karbantartási munkák elvégzése. eredeti AMAZONE pótalkatrészek kizárólagos felhasználása. A fentiektől eltérő alkalmazások tilosak, és nem rendeltetésszerű használatnak számítanak. A nem rendeltetésszerű használatból eredő károkért az üzemeltető viseli a kizárólagos felelősséget, az AMAZONEN-WERKE semmilyen felelősséget nem vállal magára. Cenius 02 BAG

34 Termékleírás 4.6 Veszélyes területek és veszélyes helyek A gép környezetében az számít veszélyes területnek, ahol személyek érhetők el a gép vagy munkaszerszámainak munkafeltételektől függő mozgása következtében a gépből kirepülő anyagok vagy idegen testek következtében a munkaszerszámok akaratlan lesüllyedése, felemelkedése következtében a traktor és a gép akaratlan elgurulás miatt A gép veszélyes területén folyamatosan jelenlevő veszélyes helyek, vagy váratlanul fellépő veszélyeztetések találhatók. Figyelmeztető jelzések jelölik ezeket a veszélyes helyeket, és figyelmeztetnek olyan visszamaradó veszélyekre is, amelyek konstrukciósan nem szüntethetők meg. Itt érvényesek a megfelelő fejezetek speciális biztonsági előírásai. A gép veszélyes területén belül nem szabad személyeknek tartózkodni, amíg a traktor motorja hozzácsatolt kardántengely / hidraulikarendszer mellett jár. amíg a traktor és a gép nincsen akaratlan indítás és akaratlan elgurulás ellen biztosítva. A kezelőszemélynek csak akkor szabad megindítani a gépet, vagy a munkaszerszámokat szállítási helyzetből munkahelyzetbe, és munkahelyzetből szállítási helyzetbe vinni vagy működtetni, ha nem tartózkodnak személyek a gép veszélyes területén belül. Veszélyes területek vannak: a traktor és a gép között, különösen a rá-, és lekapcsolás során a mozgó alkatrészek környezetében. a mozgó gépen. a szárnyak elfordulási tartományában. a felemelt, nem biztosított gépek, illetve gépalkatrészek alatt. a szárnyak kinyitása és becsukása közben légvezetékek környezetében a légvezetékek érintése miatt. 34 Cenius 02 BAG

35 Termékleírás 4.7 Típustábla és CE jelölés A következő ábra a típustábla és a CE jelölés elhelyezését mutatja. A típustáblán megtalálható adatok: a gép azonosító száma: típus Önsúly kg Megeng. össztömeg kg Gyártóüzem Modellév 13 ábra 4.8 Műszaki adatok Cenius Super / Special Cenius Special Munkaszélesség [mm] Szállítási szélesség [mm] Osztástávolság [mm] A kapák száma A kapasorok száma 3 Maximális munkamélység [mm] 280 Kapák túlterhelés elleni biztosítása: Cenius Super Húzórugó Cenius Special Nyírócsavar Egyengető egység: Homorú tárcsák Tárcsaátmérők [mm] 460 Alternatív rugós kapák Munkasebesség [km/h] Teljes hossz [m] 3,80 4,25 (Tandemhengerrel) A csatlakozási pontok kategóriája kategóriája III Súlypont-távolság (d) [mm] 1900 Cenius 02 BAG

36 Termékleírás Önsúly (üres súly) Cenius Super / Special Cenius Special Alapgép [kg] Felszereltség Kapa Super [kg] Kapa Special [kg] Homorú tárcsák [kg] Rugós kapák [kg] Tandemhenger [kg] Kúpgyűrűs henger [kg] Fogas henger [kg] Támasztó tengely [kg] Szegélytárcsák [kg] Szegélyrugós elem [kg] Hátsó rugós borona [kg] Világítóberendezés [kg] Az önsúly (üres súly) minden esetben az alapgép és a mindenkori felszereltség súlyának összege. 36 Cenius 02 BAG

37 Termékleírás 4.9 Szükséges traktor felszereltség A gép rendeltetésszerű üzemeltetéséhez a traktornak a következő feltételeket kell teljesítenie. Traktor motorteljesítmény Cenius 3002 Cenius 3003 Cenius 3502 Cenius 3503 Cenius 4002 Cenius 4003 Cenius 4002 /-2 Cenius 4003 /-2 90-tól (120 LE-től) 105-tól (140 LE-től) 120-tól (160 LE-től) 120-tól (160 LE-től) Elektromos berendezések Akkumulátor feszültség: 12 V (Volt) Világítási csatlakozóaljzat: 7-pólusú Hidraulikarendszer Maximális üzemi nyomás: 210 bar Traktor szivattyúteljesítmény: legalább 15 l/min 150 bar nyomás esetén A gép hidraulikaolaja: HLP68 DIN Vezérlőkészülékek: lásd 51 oldal. Hárompontos felfüggesztés A traktor alsó függesztőkarján kapcsolóhorognak kell lenni. A traktor felső függesztőkarján kapcsolóhorognak kell lenni Zajszint adatok A munkahelyet érintő emissziós érték (hangnyomásszint) 74 db(a), üzemi állapotban, zárt vezetőfülke esetén, a traktorvezető fülénél mérve. Mérőkészülék: OPTAC SLM 5. A hangnyomásszint értéke alapvetően a használt jármű függvénye. Cenius 02 BAG

38 Felépítés és működés 5 Felépítés és működés A következő fejezet tájékoztatja Önt a gép felépítéséről és az egyes szerkezeti elemek működéséről. 14 ábra A Cenius felszerelhető talajlazító tárcsája ο ο ο alkalmazható. tarlómegmunkáláshoz nem forgató altalaj megmunkáláshoz Magágy előkészítésére A Cenius merev kerettel, a Cenius-2 összecsukható kerettel rendelkezik a traktorra való 3-pontos rögzítéshez. A következőkből áll: ο ο ο egy háromsoros kapasorból rugós kapákkal, melyek különböző kapatestekkel szerelhetőek fel. egy homorú tárcsasorból, vagy rugós kapasorból, egy utánfutó hengerből. A Cenius Super kapái húzórugós túlterhelés elleni védelemmel vannak ellátva. A Cenius Special kapái nyírócsavarokkal vannak ellátva. 38 Cenius 02 BAG

39 Felépítés és működés 5.1 Kapák Cenius 02 Super: Húzórugós túlterhelés elleni védelemmel ellátott kapák. A két húzórugóból álló túlterhelés elleni biztosítás lehetővé teszi a kapák kitérését túlterhelés esetén. 15 ábra Cenius 02 Special: Nyírócsavaros túlterhelés elleni védelemmel ellátott kapák. Túlterhelés esetén a nyírócsavar lenyíródik (16/1) é s ki kell cserélni. Használjon megfelelő nyírócsavart: Kialakítástól függően M12 x vagy M12 x ábra Cenius 03 Special: Nyírócsavaros túlterhelés elleni védelemmel ellátott kapák. Túlterhelés esetén a nyírócsavar lenyíródik (Fig. 17/1) é s ki kell cserélni. Használjon megfelelő nyírócsavart: M12 x Fig. 17 Cenius 02 BAG

40 Felépítés és működés A Cenius Special csere-nyírócsavarjai a gépvázra rögzítve. Fig. 18 Mélységbeállítás A kapák mélységvezetését a henger biztosítja. A munkamélység beállításával kapcsolatban lásd a 64 oldalt. 40 Cenius 02 BAG

41 Felépítés és működés 5.2 Kapatestek Cenius 3002, 3502, 4002 A kapák különböző kapatestekkel szerelhetők fel: Tarlóhántó kapatest: sekély tarlóhántás esetén a kihulló gabona és a szalma bekeveréséhez. Átfordítható kapatest: közepes termőrétegű talajok esetén a szerves anyagok jó bekeverését biztosítja. Keskeny kapatest: mélyebb termőrétegű talajokon történő alkalmazásra. A rögök mélyebb lazítás esetén is az alsó talajrétegben maradnak. Széles kapatest: univerzálisan használható sekély és közepes, 8-15 cm munkamélység között. Lúdtalp alakú kapatest: sekély, teljes felületű tarlóhántáshoz, 3-8 cm munkamélység között. 19 ábra (1) lándzsás kapa (2) átfordítható kapa (3) lúdtalp alakú kapa (310 mm) (4) tarlóhántó kapa (5) Vario-Clip (75 mm) keskeny kapa (6) Vario-Clip (110 mm) széles kapa (7) Vario-Clip (220 mm) tarlóhántó kapa (8) Vario-Clip (170 mm) tarlóhántó kapa A Cenius 03 nem szerelhető fel Vario-Clip csoroszlya-rendszerrel. Változó termőhelyi adottságok esetén a gyakori kapacsere miatt ajánlott a Vario-Clip gyorsan cserélhető kaparendszer használata. A kapatartó szilárdan van rögzítve a csavarrugós kapán, a kapatest pedig egyszerűen kicserélhető. Cenius 02 BAG

42 Felépítés és működés Munkavégzési mód Munkamély ség Tarlóhántó kapa 3-8 cm Átfordítható kapa 5 10 cm Keskeny kapa - 25 cm 42 Cenius 02 BAG

43 Felépítés és működés 5.3 C-Mix kapatest Cenius típusokhoz A kapák különféle kapatestekkel használhatók: 20. ábra (1) Baloldali vezetőlemez (80 vagy 100 mm) (2) Jobboldali vezetőlemez (80 vagy 100 mm) (3) Kapatest, C-Mix 80 mm (4) Kapatest, C-Mix 100 mm (5) Szárnyaseke 350 mm(c-mix kapatest külön felszerelhető kapákkal; csak Cenius 03) VIGYÁZAT Kapatest törésveszélye! A gépet semmiképpen ne állítsa le úgy, hogy a kapatestek szilárd aljzatra kerüljenek! Munkavégzési mód Munkamély ség Szárnyaseke 3-8 cm C-Mix 100 mm 5 10 cm C-Mix 80 mm 25 cm-ig Cenius 02 BAG

44 Felépítés és működés Ekeelrendezés Cenius 3002 / 3003 Cenius 3502 / 3503 Cenius 4002 / ábra Az ábrán a javasolt, gyárilag alkalmazott kapaelrendezés látható, azonban egyéni elrendezésre is van lehetőség. 44 Cenius 02 BAG

45 Felépítés és működés 5.4 Egyengetőegység Egyengető elemként szolgál egy homorú tárcsasor vagy egy rugós-fogas művelő eszköz. A tárcsák keverik, aprítják és egyengetik a talajt. A gép a kerek tárcsák mellett alternatív megoldásként fogazott tárcsákkal is felszerelhető. A rugós kapák egyengetik a talajt. A következő fogáshoz való tiszta átmenetek biztosítása érdekében a külső elemek külön állíthatók. Homorú tárcsák A tárcsás boronák csapágyazása egy kétsoros rézsútos, vezetőgyűrű-tömítéssel és olajbetöltőnyílással ellátott golyóscsapágyból áll, mely nem igényel karbantartást. A tárcsák gumirugó elemekkel szerelt túlterhelés-védelemmel rendelkeznek. Egy akadályon való átkelést követően a tárcsákat a gumi-rugóelemek visszaállítják munkavégzési magasságba. Rugós kapák 22 ábra A rugós kapák acélrugó elemekkel szerelt túlterhelés-védelemmel rendelkeznek. Akadályon való áthaladást követően a rugós kapák visszaállnak munkahelyzetbe. 23 ábra Mélységbeállítás Az egyengető egység munkamélysége a kapák munkamélységétől függetlenül kerül beállításra. A munkamélység beállításával kapcsolatban lásd a 65. oldalt. Cenius 02 BAG

46 Felépítés és működés Cenius 3502 / 3503: üreges tárcsák beállítása A Cenius 3502 / 3503 beállítható üreges tárcsákkal rendelkezik. Fig. 24 az üreges tárcsák alapbeállításait mutatja. Fig Cenius 02 BAG

47 Felépítés és működés 5.5 Szegélytárcsák / szegélykapák A kihúzható szegélytárcsák (26 ábra) / szegélykapák (25 ábra) oldalsó bakhátak nélküli sík területet készítenek. A gép a kerek tárcsák mellett alternatív megoldásként fogazott tárcsákkal is felszerelhető. Mindkét szegélytárcsát / szegélykapát szállításkor teljesen tolja, rögzítse csappal, és biztosítsa rugós rögzítő elemmel. Használatkor a szegélytárcsák / szegélykapák különböző furatokba helyezhetők. 25 ábra 26 ábra Állítható szegélytárcsák Az állítható szegélytárcsák (27) (opcionális) a hossztengely mentén állíthatók és elforgatásukkal módosítható a művelési szög. 27 ábra Cenius 02 BAG

48 Felépítés és működés 5.6 Hengerek A hengerek a visszatömörítésre és az ekék mélységi vezetésére valók. Fogas henger Tandemhenger A tandemhenger a következőkből áll ο az elülső csavart csőhengerből, ο a hátsó rúdhengerből. 28 ábra 29 ábra Csőpálcás henger A talaj kismértékű tömörítésére a csőpálcás henger alkalmas. 30 ábra Kúpgyűrűs henger beállítható munkamélységgel A kúpgyűrűs-henger sávosan tömöríti a talajt és elegyengeti a talajfelszínt. 31 ábra 48 Cenius 02 BAG

49 Felépítés és működés Schneidringwalze Die Schneidringwalze erfügt über eine einstellbare Messerleiste. Ein Anheben der Messerleiste bei erhöhtem Anteil an organischer Masse vermindert die Verstopfungsgefahr. 32 ábra 33 ábra (1) Késsor felemelve (2) Késsor leeresztve (3) Állítócsavar ellenanyával A beállítás után rögzítse a csavarzatot az ellenanya segítségével! (1) A késtartók rögzítőcsavarjai. (2) Kések ütközőcsavarja Túlterhelés esetén a késtartó rögzítőcsavarjai elnyíródnak. Helyettük rövidtávon az ütközőcsavar használható. Rögzítőcsavar: Kapupánt csavar: X A2G. 34 ábra Fennáll az eltömődés veszélye a késsor karjainak újbóli felszerelése esetén. A késsor karjait úgy kell a hengerkeret profiljára szerelni, hogy azok ne érjék a planírozó egység földáramát. Cenius 02 BAG

50 Felépítés és működés Szegélyvágó kés (külön rendelhető) A szegélyvágó kések jobb megmunkálási képet hoznak létre a szegélysoroknál és a köztes területeken. Felszerelés / Leszerelés: 1. Távolítsa el az utolsó kés rugós rögzítő elemét. 2. Húzza ki az utolsó kést előrefelé. 3. Helyezze a szegélyvágó kést a csőbe. 4. Telepítse a szegélyvágó kést a késsel és rögzítse azt a rugós rögzítő elemmel. 35. ábra 5.7 Hátsó rugós borona A hátsó rugós borona (36 ábra /1) (opcionális) a talaj porhanyítására és egyengetésére való. A munkaintenzitás a furatcsoportban csapok elhelyezésével lehetséges. A csapok beállítását követően rögzítő elemmel rögzítse azt. 36 ábra A hátsó rugós borona tandemhengert vagyvágógyűrűs hengert alkalmazó gépeknél nem használható. 50 Cenius 02 BAG

51 Felépítés és működés 5.8 A hidraulikarendszer csatlakozói A hidraulikatömlő-vezetékek fogantyúval rendelkeznek. Az összes fogantyú színjelöléssel, jelzőszámmal vagy jelzőbetűvel van ellátva, hogy a mindenkori hidraulika-funkciót hozzárendelje a traktor-vezérlőkészülék nyomóvezetékéhez! A jelölések mellett fóliák is egyértelműen jelölik a gépen a megfelelő hidraulikus funkciókat. A hidraulika-funkciótól függően a traktorvezérlő-készüléket különféle módon lehet működtetni. beakadó, a folyamatos olajkeringetéshez léptetett, a művelet végrehajtásáig úszó állás, szabad olajáramlás a vezérlő-készülékben Jelzés kék zöld Traktorvezérlőkészülék Funkció Cenius-2: kinyitás Szárnyak kinyitása összecsukás Munkamélység növelés (külön rendelhető) csökkentés kettős működésű kettős működésű FIGYELEM Fertőzésveszély a nagy nyomással kiáramló hidraulikaolaj következtében! A hidraulikavezetékek fel- és lecsatlakoztatásakor ügyeljen arra, hogy a hidraulikarendszer mind a traktoron, mind pedig a gépen nyomásmentes legyen! A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. Cenius 02 BAG

52 Felépítés és működés Hidraulikavezetékek felcsatlakoztatása FIGYELEM Összenyomás, vágás, megfogás, behúzás és összeütközés miatti veszélyek rosszul csatlakoztatott hidraulikavezetékek esetén a hibás hidraulikus működés következtében! A hidraulikavezetékek felcsatlakoztatásakor vegye figyelembe a hidraulikacsatlakozókon levő színjelöléseket. Ellenőrizze a hidraulikaolajok összeegyeztethetőségét, mielőtt a gépet traktora hidraulikarendszeréhez csatlakoztatja. Ne keverje össze az ásványi olajat bioolajjal! Tartsa be a maximálisan megengedett 210 bar értékű hidraulikaolaj nyomást. Csak tiszta hidraulikacsatlakozókat kapcsoljon össze. Dugja a hidraulikacsatlakozót / hidraulikacsatlakozókat a hidraulikaaljzat(ok)ba mindaddig, amíg a hidraulikacsatlakozó / hidraulikacsatlakozók érezhetően nem reteszelődnek. Ellenőrizze a hidraulikavezetékek csatlakoztatási helyeinél a helyes és tömített illeszkedést. Csatlakoztatott hidraulikatömlők ο kanyarmenet esetén minden mozgást feszültségmentesen, törésmentesen vagy súrlódásmentesen lehetővé kell tenniük. ο nem szabad idegen alkatrészekhez súrlódni. 1. Állítsa a traktor vezérlőkészülékét úszóhelyzetbe (semleges helyzetbe). 2. Tisztítsa meg a hidraulikatömlők hidraulikacsatlakozóit, mielőtt azokat a traktorral összekapcsolja. 3. A szennyeződéstől porvédő kupakkal védje a hidraulikus foglalatokat. 4. Kapcsolja össze a hidraulikatömlőt (hidraulikatömlőket) a traktor vezérlőkészülékével (vezérlőkészülékeivel) Hidraulikavezetékek lekapcsolása 1. Állítsa a traktor vezérlőkészülékét úszóhelyzetbe (semleges helyzetbe). 2. Reteszelje ki a hidraulikacsatlakozókat a hidraulikaaljzatokból. 3. Rögzítse a hidraulikacsatlakozókat az üzemelési helyzeten kívüli gyorscsatlakozókhoz. 52 Cenius 02 BAG

53 Felépítés és működés 5.9 Hárompont felfüggesztésű kapcsolókeret A Cenius alvázát úgy alakították ki, hogy az megfelel a III. kategóriájú hárompontos felfüggesztés méretezési szabályainak. A merev vázas Cenius II. kategóriájú felső-, és alsó függesztőkar rögzítő csapokkal rendelkezik. A Cenius III. kategóriájú felső-, és alsó függesztőkar rögzítő csapokkal rendelkezik. 37 ábra / (1) A III. kategória felső kapcsolódási pontjának rögzítőcsap-fészke (2) A II. kategória felső kapcsolódási pontjának rögzítőcsap-fészke (3) A III. kategória alsó kapcsolódási pontjának rögzítőcsap-fészke (4) A II. kategória alsó kapcsolódási pontjának rögzítőcsap-fészke 37 ábra A felső kormányműrúd csapja és az alsó kormányműrúd csapja biztosítóelemmel. Cenius 02 BAG

54 Üzembevétel 6 Üzembevétel Ebben a fejezetben információkat talál gépének üzembe helyezésével kapcsolatban és hogy miként ellenőrizheti azt, hogy a gépet traktorára kapcsolhatja-e / függesztheti-e. A gép üzembe helyezése előtt a gépkezelőnek el kell olvasnia és meg kell értenie a kezelési utasítást. Vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások" című fejezetet, a 22 oldaltól az alábbiak során ο A gép fel- és lekapcsolása ο A gép szállítása ο A gép használata Csak arra alkalmas traktorral kapcsolja össze és szállítsa a gépet! A traktor és a gép feleljen meg a KRESZ nemzeti előírásainak. A jármű tulajdonosa (üzemeltetője), miként a jármű vezetője (kezelőszemély) is, felelős a KRESZ nemzeti előírásai törvényes rendelkezéseinek betartásáért. FIGYELEM Összenyomás, nyírás, vágás, behúzás és megfogás miatti veszélyek a hidraulikus vagy elektromos működtetésű alkatrészek környezetében. Ne blokkolja a traktoron azokat a szabályozóelemeket, amelyek közvetlenül a szerkezeti elemek hidraulikus vagy elektromos működtetésére szolgálnak, például becsukási, kinyitási és tolási folyamatokhoz. A mindenkori mozgásnak automatikusan le kell állni, ha a megfelelő szabályozóelemet elengedi. Ez nem érvényes azoknak a berendezéseknek a mozgására, amelyek folyamatos működésűek, vagy automatikusan szabályozottak, vagy funkciójuktól függően úszóhelyzetet vagy nyomásszabályozást igényelnek. 54 Cenius 02 BAG

55 Üzembevétel 6.1 A traktor alkalmasságának ellenőrzése FIGYELEM Veszélyek az üzemeltetés közbeni törés, a traktor nem kielégítő stabilitása és nem kielégítő kormányzási és fékezőképessége miatt, a traktor nem rendeltetésszerű használata esetén! Ellenőrizze traktorának alkalmasságát, mielőtt a gépet a traktorhoz kapcsolja, vagy a traktorra függeszti. A gépet csak olyan traktorhoz kapcsolhatja, vagy csak olyan traktorra függesztheti, amely arra alkalmas. Végezzen fékpróbát annak ellenőrzésére, hogy a traktor a szükséges féklassulást a rákapcsolt / felfüggesztett géppel együtt is eléri-e. A traktor alkalmasságának különösen az alábbiak a feltételei: a megengedett össztömeg a megengedett tengelyterhelés a megengedett támasztó terhelés a traktor csatlakozási pontján a felszerelt gumiabroncsok terhelhetősége a megengedett függesztőszerkezet terhelés elegendő kell, hogy legyen Ezeket az adatokat a traktor típustábláján, vagy a forgalmi engedélyében és a kezelési utasításban találja meg. A traktor mellső tengelyét mindig az önsúly legalább 20%-a kell, hogy terhelje. A traktornak rákapcsolt / felfüggesztett géppel együtt is el kell érni a traktor gyártója által előírt féklassulást Számítsa ki a traktor össztömegének, tengelyterhelésének és gumiabroncs terhelhetőségének, valamint a szükséges minimális pótsúlyozásnak a tényleges értékeit A traktor forgalmi engedélyében megadott, megengedett össztömegnek nagyobbnak kell lennie, a traktor önsúlyából, a pótsúlyozás értékéből és a rákapcsolt gép össztömegéből, vagy a felfüggesztett gép támasztó terheléséből számított összegnél. Ez az utasítás csak Németország esetén érvényes. Amennyiben a tengelyterhelés és / vagy a megengedett össztömeg betartása minden ésszerű lehetőség kihasználása mellett sem biztosítható, akkor egy, a gépjármű-közlekedés területén hivatalosan elismert szakértő szakvéleménye alapján, a traktor gyártójának hozzájárulásával valamely tartományon belül a hatályos jog alapján illetékes hatóság a közúti forgalomban való részvétel engedélyezésének szabályai (StVZO) 70. értelmében a kivételes engedélyt, valamint a KRESZ (StVO) 29. (3) bekezdés alapján a szükséges engedélyt kiadja. Cenius 02 BAG

56 Üzembevétel A számításhoz szükséges adatok 38 ábra T L [kg] a traktor önsúlya T V [kg] az üres traktor mellsőtengely-terhelése T H [kg] az üres traktor hátsótengely-terhelése G H [kg] a hátsó felfüggesztésű munkagép vagy a hátsó pótsúly össztömege G V [kg] a mellső felfüggesztésű munkagép vagy a mellső pótsúly össztömege a [m] a mellső felfüggesztésű munkagép vagy a mellső pótsúly súlypontja és a mellső tengely közepe közötti távolság (a 1 + a 2 összege) a 1 [m] a mellsőtengely közepétől az alsó függesztőkar csatlakozási pontjának közepéig terjedő távolság a 2 [m] az alsó függesztőkar csatlakozási pontjának közepétől a mellső felfüggesztésű munkagép vagy mellső pótsúly súlypontjáig mért távolság (súlypont-távolság) lásd a traktor kezelési utasítását vagy a forgalmi engedélyét lásd a munkagép vagy a hátsó pótsúly műszaki adatait lásd a mellső felfüggesztésű munkagép, vagy a mellső pótsúly műszaki adatait lásd a traktor és a mellső felfüggesztésű munkagép, vagy a mellső pótsúly műszaki adatait, vagy méréssel határozza meg lásd a traktor kezelési utasítását, vagy méréssel határozza meg lásd a mellső felfüggesztésű munkagép, vagy a mellső pótsúly műszaki adatait, vagy méréssel határozza meg b [m] traktor tengelytávolság lásd a traktor kezelési utasítását vagy forgalmi engedélyét, vagy méréssel határozza meg c [m] a hátsótengely közepe és az alsó függesztőkar csatlakozási pontjának közepe közti távolság lásd a traktor kezelési utasítását vagy forgalmi engedélyét, vagy méréssel határozza meg d [m] az alsó függesztőkar csatlakozási pontjának közepétől a hátsó felfüggesztésű munkagép vagy hátsó pótsúly súlypontjáig mért távolság (súlypont-távolság) lásd a gép műszaki adatait 56 Cenius 02 BAG

57 A traktor szükséges, minimális mellső pótsúlyozásának G V min kiszámítása a kormányozhatóság biztosítása érdekében Üzembevétel G F = c TV b + 0,2 TL b a b H V min + A traktor elején szükséges, kiszámított minimális pótsúlyozás G V min számértékét írja be a táblázatba ( fejezet) A traktor tényleges mellsőtengely-terhelésének T V tat kiszámítása T V tat G = V ( a + b) + T b V b F H c A traktor kiszámított tényleges mellsőtengely-terhelésének számértékét, és a traktor kezelési utasításában megadott, megengedett mellsőtengely-terhelést írja be a táblázatba ( fejezet) A traktor és munkagép gépcsoport tényleges össztömegének kiszámítása G = G + T + F tat V L H A traktor kiszámított tényleges össztömegének számértékét, és a traktor kezelési utasításában megadott, megengedett össztömeget írja be a táblázatba ( fejezet) A traktor tényleges hátsótengely-terhelésének T H tat kiszámítása T H tat = G tat T V tat A traktor kiszámított tényleges hátsótengely-terhelésének számértékét, és a traktor kezelési utasításában megadott, megengedett hátsótengely-terhelést írja be a táblázatba ( fejezet) Gumiabroncs terhelhetőség A megengedett gumiabroncs terhelhetőség (lásd például a gumiabroncs gyártójának dokumentációit) kétszeres értékét (két gumiabroncs) írja be a táblázatba ( fejezet). Cenius 02 BAG

58 Üzembevétel Táblázat A számítás szerinti tényleges érték A traktor kezelési utasítása szerinti megengedett érték Kétszeres megengedett gumiabroncs terhelhetőség (két gumiabroncs) Minimális mellső / hátsó pótsúlyozás / kg Össztömeg kg kg -- Mellsőtengely-terhelés kg kg kg Hátsótengely-terhelés kg kg kg A traktor forgalmi engedélyéből olvassa ki a traktor össztömegének, tengelyterheléseinek és gumiabroncs terhelhetőségeinek megengedett értékeit. A tényleges, kiszámított értékeknek kisebbeknek, vagy egyenlőknek kell lenni ( ) a megengedett értékeknél! FIGYELEM Összenyomás, vágás, megfogás, behúzás és összeütközés miatti veszélyek a nem kielégítő stabilitás, valamint a traktor nem kielégítő kormányzási- és fékezőképessége következtében! Tilos a gép felkapcsolása a számítás alapját képező traktorra, ha a tényleges, kiszámított értékek csak egyike is nagyobb a megengedett értéknél. a traktor elején (amennyiben szükséges) nincs rögzítve mellső pótsúly a szükséges minimális pótsúlyozás (G V min ) érdekében. Annyi mellső pótsúlyt kell használnia, hogy legalább a szükséges minimális mellső pótsúlyozásnak (G V min ) megfeleljen! 58 Cenius 02 BAG

59 Üzembevétel 6.2 A traktor / gép biztosítása akaratlan indítás és akaratlan elgurulás ellen FIGYELEM Összenyomás, nyírás, vágás, elvágás, megfogás, feltekerés, behúzás, elkapás és összeütközés miatti veszélyek a traktor hárompont felfüggesztésű hidraulikarendszerének akaratlan leengedése következtében a felemelt, nem biztosított gépen végzett műveletek során akaratlan leengedés következtében a felemelt, nem biztosított géprészeken végzett műveletek során a traktor-munkagép gépcsoport akaratlan indítása és akaratlan elgurulása következtében. A gépen végzett valamennyi beavatkozás előtt biztosítsa a traktort és a gépet az akaratlan elindítás és elgurulás ellen. A gépen mindennemű beavatkozás, mint például szerelési munkák, beállítások, üzemzavarok megszüntetése, tisztítás, karbantartás és javítás elvégzése tilos ο meghajtott gép esetén. ο amíg a traktor motorja hozzácsatolt kardántengely / hidraulikarendszer mellett jár. ο ha a gyújtáskulcs a traktor gyújtáskapcsolójában van, és a traktormotor hozzácsatolt kardántengelynél/hidraulikarendszernél akaratlanul elindulhat ο ha a traktort és a gépet nem biztosította a mindenkori rögzítőfékükkel és/vagy támasztóékekkel akaratlan elgurulás ellen ο ha a mozgó alkatrészeket nem rögzítette akaratlan elmozdulás ellen Különösen ezen munkák közben áll fenn veszély a nem rögzített alkatrészekkel való érintkezés következtében. 1. Állítsa le a traktor motorját. 2. Húzza ki a gyújtáskulcsot. 3. Húzza be a traktor rögzítőfékét. 4. Gondoskodjon arról, hogy ne tartózkodjanak személyek (gyermekek) a traktoron. 5. Adott esetben zárja le a traktor vezetőfülkéjét. Cenius 02 BAG

60 A gép fel- és lekapcsolása 7 A gép fel- és lekapcsolása A gép fel- és lekapcsolása során vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások" című fejezetet, 22. oldal. FIGYELEM Összenyomás, megfogás, felcsavarás és / vagy összeütközés miatti veszélyeztetések a traktor akaratlan elindítása és akaratlan elgurulása következtében a kardántengely és az ellátóvezetékek fel- és lekapcsolása közben! Biztosítsa a traktort és a gépet akaratlan indítás, és akaratlan elgurulás ellen, mielőtt a fel- és lekapcsolás céljából a traktor és gép közötti veszélyes területre lép, ehhez lásd 59 oldalt. FIGYELEM Összenyomás és összeütközés miatti veszélyeztetés a traktor fara és a munkagép között a munkagép fel- és lekapcsolása alkalmával! Tilos a traktor hárompont felfüggesztésű hidraulikarendszerének működtetése mindaddig, amíg személyek tartózkodnak a traktor fara és a munkagép között. A traktor hárompont felfüggesztésű hidraulikarendszerének szabályozóelemeit ο csak a traktor melletti előirányzott munkaterületről működtesse. ο sohase működtesse, ha a traktor és gép közötti veszélyes területen tartózkodik. 60 Cenius 02 BAG

61 A gép fel- és lekapcsolása 7.1 A gép felkapcsolása FIGYELEM Összenyomás és / vagy összeütközés miatti veszélyeztetés a gép felkapcsolása közben a traktor és a gép között! Utasítsa ki a traktor és gép közötti veszélyes területről a személyeket, mielőtt a géphez tolat. A jelenlevő segítők csak a traktor és a gép mellett tevékenykedhetnek irányítóként, és csak a leállítás után léphetnek a gépek közé. FIGYELEM Személyek számára összenyomás, behúzás, elkapás vagy összeütközés miatti veszélyeztetések, amennyiben a gép akaratlanul leoldódik a traktorról! A traktor és gép összekapcsolásakor rendeltetésszerűen használja az e célra előirányzott berendezéseket. A gépnek a traktor hárompont felfüggesztésű hidraulikarendszerére történő felcsatlakoztatása közben ügyeljen arra, hogy a traktor és a gép függesztési kategóriája feltétlenül megegyezzen. Mindenképpen alakítsa át betéthüvelyek segítségével a II. kat. felső és alsó függesztőkar csapokat III. kat.-ra, ha az ön traktorán III. kat. hárompont-felfüggesztés található. A gép felkapcsolásához csak a géppel együtt szállított felső- és alsó függesztőkar-csapokat használja (eredeti csapok). Ellenőrizze a felső- és alsó függesztőkar-csapok hibáit szemrevételezéssel a gép minden felkapcsolásakor. Egyértelmű kopásjelenségek esetén cserélje ki a felső- és alsó függesztőkar-csapokat. Biztosítsa a felső és alsó függesztőkar-csapokat akaratlan kioldás ellen. Szemrevételezéssel ellenőrizze elindulás előtt, hogy a felső- és alsó függesztőkar horgok kifogástalanul reteszeltek-e. FIGYELEM Az üzemeltetés közbeni törés, a traktor nem kielégítő stabilitása és nem kielégítő kormányzási és fékezőképessége miatti veszélyeztetések a traktor nem rendeltetésszerű használata esetén! A gépet csak olyan traktorhoz kapcsolhatja, vagy csak olyan traktorra függesztheti, amely arra alkalmas. Ehhez lásd "A traktor alkalmasságának ellenőrzése" fejezetet, 55 oldal. Cenius 02 BAG

62 A gép fel- és lekapcsolása FIGYELEM Veszélyek a traktor és gép közötti energiaellátás kiesése miatt a sérült ellátó vezetékek következtében! Az ellátó vezetékek összekapcsolásakor vegye figyelembe az ellátó vezetékek helyzetét. Az ellátó vezetékeknek a felszerelt vagy felfüggesztett gép minden mozgását feszültségmentesen, törésmentesen vagy súrlódásmentesen, könnyen lehetővé kell tenniük. nem szabad idegen alkatrészekhez súrlódni. 1. Ellenőrizze a gép hibáit szemrevételezéssel a gép minden felkapcsolásakor. Ennek során vegye figyelembe "A gépkezelő kötelezettségei" fejezetet, 8 oldal. 2. Rögzítse a golyóshüvelyeket a felső- és alsó függesztőkarcsapokkal a hárompont felfüggesztésű kapcsolókeret csatlakozási pontjaiban. 3. Utasítsa ki a traktor és gép közötti veszélyes területről a személyeket, mielőtt a géphez tolat. 4. Mindenekelőtt csatlakoztassa a kardántengelyt és az ellátó vezetékeket a traktorhoz, mielőtt a gépet összekapcsolja a traktorral a következők szerint 5. A gép és a traktor összekapcsolása előtt kösse össze az ellátóvezetékeket. 5.1 Tolasson a traktorral a géphez úgy, hogy a traktor és a gép között szabad tér (kb. 25 cm) maradjon. 5.2 Biztosítsa a traktort akaratlan indítás és akaratlan elgurulás ellen. 5.3 Csatlakoztassa a hidraulikatömlőket, ehhez lásd "A hidraulikatömlők felcsatlakoztatása" fejezetet. 5.4 Csatlakoztassa a világítóberendezést. 5.5 Igazítsa úgy az alsó függesztőkarok horgait, hogy a gép alsó csatlakozási pontjaihoz képest egy vonalba hozza őket. 6. Most tolasson tovább a traktorral a gépre úgy, hogy a traktor alsó függesztőkarjainak horgai automatikusan felvegyék a gép alsó csatlakozási pontjainak gömbperselyeit. Az alsó függesztőkar horgok automatikusan reteszelnek. 7. Emelje meg a traktor hárompont felfüggesztésű hidraulikarendszerét annyira, hogy az alsó függesztőkarok kapcsolóhorgai felvegyék a golyóshüvelyeket, és automatikusan reteszeljék azokat. 8. Kapcsolja össze a felső függesztőkart a traktor vezetőüléséből a felső függesztőkar horgán keresztül a hárompont felfüggesztésű kapcsolókeret felső csatlakozási pontjával. A felső függesztőkar horog automatikusan reteszel. 9. Szemrevételezéssel ellenőrizze elindulás előtt, hogy a felső- és alsó függesztőkar horgok kifogástalanul reteszeltek-e. 62 Cenius 02 BAG

63 A gép fel- és lekapcsolása 7.2 A gép lekapcsolása A gép lekapcsolásakor mindig hagyjon akkora szabad teret előtte, hogy az újbóli felkapcsolás során a traktort egy vonalba tudja hozni a géppel. VESZÉLY Cenius-2: Életveszély a gép felborulása következtében! Az összecsukott gépet semmi esetre se válassza le! A középső kapák nem tartják a gépet. 1. A kapák védelme érdekében állítsa a gépet fa deszkákra. 2. Ellenőrizze a gép hibáit alapvetően szemrevételezéssel a gép lekapcsolásakor. Ennek során vegye figyelembe "A gépkezelő kötelezettségei" fejezetet, 8 oldal. 3. Kapcsolja le a gépet a traktorról a következők szerint: 3.1 Tehermentesítse a felső függesztőkart. 3.2 Reteszelje ki és kapcsolja ki a felső függesztőkar horgát a traktor vezetőüléséből. 3.3 Tehermentesítse az alsó függesztőkarokat. 3.4 Reteszelje ki és kapcsolja ki az alsó függesztőkarok horgait a traktor vezetőüléséből. 3.5 Menjen előre a traktorral kb. 25 cm távolságra. A traktor és a gép közötti szabad tér megkönnyíti a tápvezetékek szétkapcsolását. 3.6 Biztosítsa a traktort akaratlan indítás és akaratlan elgurulás ellen, ehhez lásd a "Traktor biztosítása akaratlan indítás és akaratlan elgurulás ellen" fejezetet a 59 oldaltól. 3.7 Kapcsolja le a hidraulikatömlőket, ehhez lásd "A hidraulikatömlők lekapcsolása" fejezetet, az 52 oldaltól. 3.8 Csatlakoztassa le a világítóberendezést. Cenius 02 BAG

64 Beállítások 8 Beállítások FIGYELEM 8.1 A kapák munkamélysége Nyírás, vágás, elvágás, megfogás, felcsavarás, behúzás, elkapás vagy összeütközés miatti veszélyeztetések a gépen végzett valamennyi beállítási munka során a traktor hárompont felfüggesztésű hidraulikarendszerével felemelt munkagép akaratlan lesüllyedése következtében. a felemelt, nem biztosított géprészek akaratlan lesüllyedése következtében. a traktor-munkagép gépcsoport akaratlan indítása és akaratlan elgurulása következtében. Biztosítsa a traktort és a gépet akaratlan indítás és akaratlan elgurulás ellen, mielőtt a gépen beállításokat hajt végre, ehhez lásd az 59 oldalt. A kapák munkamélységének beállításakor az egyengető egység is elállításra kerül Mechanikus mélységbeállítás 39 ábra (1) Orsó (2) Szerszám az orsóhosszúság beállításához (tárolási helyzetben) (3) Ellenanya A kapák munkamélységét az orsót a szerszámmal jobbra és balra forgatva lehet beállítani. 1. Lazítsa meg az ellenanyát. 2. Az orsóhosszúság beállítása. ο az orsó hosszát csökkentve a munkamélység nő. ο az orsó hosszát növelve a munkamélység csökken. 64 Cenius 02 BAG

65 Beállítások 3. Húzza meg az ellenanyát. 4. Használatot követően a szerszámot tegye a helyére és a rugós zárral biztosítsa azt. Cenius-2: Az orsóhosszúságot egyformára állítsa be a jobb és bal oldalon. Amennyiben az ellenanya meghúzásakor az orsó is forog, emelje ki a gépet és így terhelje az orsót a hengeren keresztül Hidraulikus mélységbeállítás 40 ábra (1) Hidraulikus mélységbeállítás (2) Skála mutatóval a munkamélység jelzéséhez A skála értékei nem a cm-ben mért munkamélységet mutatják. 8.2 Az egyengető egység munkamélysége A munkamélységet a traktor zöld vezérlőpultján állíthatja be. Az egyengető egység munkamélységének beállítása a kapák munkamélységéhez a forgatókarral lehetséges. 1. Húzza meg a rugós rögzítő elemet (41 ábra/1). 2. A forgatókarral állítsa be a munkamélységet. 3. Rögzítse a beállítást rugós rögzítő elemmel. Forgassa jobbra a forgatókart. Kisebb munkamélység. Forgassa balra a forgatókart. A munkamélység nő. 41 ábra A mélységbeállítást minden beállítási egységen ugyanolyan módon hajtsa végre. Tájékozódásul a beállítási egységeken skálázás található (41 ábra /2). Cenius 02 BAG

66 Beállítások 8.3 A kúpgyűrűs henger sárkaparóinak beállítása A kaparók gyárilag vannak beállítva. Ahhoz, hogy a beállítást a munkafeltételekhez igazíthassa: 1. Oldja ki a csavarkötéseket. 2. Állítsa be a kaparót a hosszú furatban. 3. Húzza meg a csavarkötéseket. Kúpgyűrűs henger: A kaparó és a köztes gyűrű közti távolságot ne állítsa 10 mm-nél kisebbre, különben túlságosan nagy kopás jelentkezhet. Fogas henger: Állítsa a kaparó és a tengely közötti távolságot 0,5 és 4 mm közti értékre. 42 ábra 66 Cenius 02 BAG

67 Szállítások 9 Szállítások VESZÉLY Vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások" című fejezetet, 24.oldal. A jármű üzemben tartója és vezetője a felelősek a KRESZ előírásainak betartásáért! Ellenőrizze a világítóberendezések működőképességét! A felszerelő berendezés szállításakor a traktor világítása nem lehet takarásban. A 3 méteres szállítási szélességet nem szabad túllépni! Kiemelt berendezéssel történő közúti közlekedés esetén, a traktoron található kezelőkarokat biztosítani, rögzíteni kell, lesüllyesztés, kinyitás ellen! VESZÉLY Mindkét szegélytárcsát / szegélykapát szállításkor teljesen tolja, rögzítse csappal, és biztosítsa rugós rögzítő elemmel Cenius 3002 / 3502 és Cenius 3003 / 3503: VESZÉLY Szállításkor sérülésveszélyt jelent az extra szélesség. Tolja be és rögzítse a külső szegélytárcsákat/szegélyfogakat! Szerelje le az ékgyűrűs henger külső kését (külön rendelhető)! Lúdtalp alakú művelő-test / szárnyas eke: a külső fogtartót annyira kell belülre szerelni, hogy a megengedett legnagyobb szállítási szélesség be legyen tartva. Cenius 02 BAG

68 Szállítások 9.1 A gép munkahelyzetből szállítási helyzetbe hozása 1. A gép teljes felemelése. 2. Állítsa szállítási helyzetbe mindkét szegélytárcsát / szegélykapát. 3. Cenius-2: Működtesse a traktor vezérlőkészülékét kék. A gép teljes összecsukása. 4. Cenius-2: Állítsa a világítást szállítási állásba. 5. Cenius-2: A alsó, első kapákra (jobb és bal oldal) helyezze fel a védősapkát. 43 ábra: Cenius-2 szállítási állásban. 43 ábra 68 Cenius 02 BAG

69 A gép használata 10 A gép használata FIGYELEM A gép használata közben vegye figyelembe az alábbi fejezetek utasításait Figyelmeztető matricák és egyéb jelzések a gépen", a 16. oldaltól és A gép használata közben vegye figyelembe az alábbi fejezetek utasításait "A gépkezelőre vonatkozó biztonsági utasítások", a 22. oldaltól. Ezeknek az utasításoknak a figyelembevétele az Ön biztonságát szolgálja A gép szállítási helyzetből munkahelyzetbe hozása: 1. A gép teljes felemelése. 2. Cenius-2: Állítsa a világítást bevetési állásba. 3. Cenius-2: Az alsó, első kapákról védősapkáit vegye le és rögzítse tárolási helyükön (7. ábra).. 4. Cenius-2: Húzza meg a nem szándékolt kinyitás ellen biztosító reteszelő szerkezet kioldókötelét és egyidejűleg működtesse az traktor számú vezérlőkészülékét kék. A gép teljes kinyitása. 5. Állítsa munkaállásba mindkét szegélytárcsát / szegélykapát Bevetés A Cenius berendezést a farrész hárompontos felfüggesztésének úszóállásába kell állítani. A mélységvezetést az utánfutó henger végzi. A szántóföldön történő bevetés során a gépet csak a forduló előtt emelje ki, utána vesse be ismét. A gép a traktorra van csatlakoztatva. A kapák és az egyengető egység munkamélysége be van állítva. A gép munkaállásban van. Bevetési állapotban kerülje a hátramenetet! Gépváz állítsa be a talajjal párhuzamosan a munkavégzés közben! 10.3 Forduló Éles kanyarmeneteknél emelje ki a gépet, hogy ezáltal elkerülhesse a szerszámok keresztirányú terhelését! Fordulóban csak akkor használja, ha a gép iránya megegyezik a munkavégzés irányával. Cenius 02 BAG

70 Üzemzavarok 11 Üzemzavarok Üzemzavar A tárcsa / kapasorok növényrészekkel tömítődnek el. A gép feltolja a földet a henger előtt. Eltömődik a szántóföldi henger. Hibaelhárítás Emelje ki, majd engedje vissza újra a gépet. Emelje ki, majd engedje vissza újra a gépet. Csökkentse a munkamélységet. Állítson a sárkaparókon. 70 Cenius 02 BAG

71 Tisztítás, ápolás és karbantartás 12 Tisztítás, ápolás és karbantartás FIGYELEM Összenyomás, nyírás, vágás, levágás, megfogás, feltekerés, behúzás, elkapás és összeütközés miatti veszélyek a traktor hárompont felfüggesztésű hidraulikarendszerével felemelt munkagép akaratlan lesüllyedése következtében. a felemelt, nem biztosított géprészek akaratlan lesüllyedése következtében. a traktor-munkagép gépcsoport akaratlan indítása és akaratlan elgurulása következtében. Biztosítsa a traktort és a gépet akaratlan indítás és akaratlan elgurulás ellen, mielőtt a gépen tisztítási, karbantartási és javítási munkákat végezne, ehhez lásd az 59 oldalt. VESZÉLY! Tisztítás, karbantartás és gondozás esetén vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások fejezetet 27. oldalon. Kiemelt gépen történő karbantartási munkálatok esetén minden esetben megfelelő leesés elleni védőelemeket kell használni. Ellenőrizze a világítóberendezések működőképességét! Gondozási, karbantartási munkák esetén a munka végeztével a termék grafikákat és utasító táblákat fel kell újítani, ha kell újbóli festéssel! Az elkopott, sérült alkatrészeket ki kell cserélni. Mindig csak eredeti alkatrészeket használjon! Minden jelölt kenési pontot a kenési ütemtervnek megfelelően lásd (73 oldal) kell kenni, illetve a csúszó és forgó részeket megfelelően zsírozni kell! A bevetés után a szerszámokat meg kell tisztítani! Cenius 02 BAG

72 Tisztítás, ápolás és karbantartás 12.1 Tisztítás Különös gondossággal ellenőrizze a fék-, levegő- és hidraulikavezetékeket! Soha ne kezelje a fék-, levegő- és hidraulikavezetékeket benzinnel, benzollal, petróleummal vagy ásványolajokkal. Kenje le a gépet tisztítás után, különösen nagynyomású tisztítóberendezéssel / gőzborotvával vagy zsíroldó anyagokkal való tisztítás után. Vegye figyelembe a tisztítószerek használatával és ártalmatlanításával kapcsolatos törvényes előírásokat. Tisztítás nagynyomású tisztítóberendezéssel / gőzborotvával Feltétlenül vegye figyelembe az alábbi pontokat, ha a tisztításhoz nagynyomású tisztítóberendezést / gőzborotvát használ: ο Ne tisztítson elektromos szerkezeti egységeket. ο Ne tisztítson krómozott alkatrészeket. ο Soha ne irányítsa a nagynyomású tisztítóberendezés / gőzborotva szórófejének sugarát közvetlenül kenési- vagy csapágyazási helyekre. ο Tartson legalább 300 mm távolságot a nagynyomású tisztítóberendezés vagy gőzborotva szórófeje és a gép között. ο Vegye figyelembe a nagynyomású tisztítóberendezésekkel kapcsolatos biztonsági előírásokat Kenési utasítás Az összes zsírzógombot zsírozza le (tartsa tisztán a tömítéseket). A gépet a megadott időközönként kenje le / zsírozza. A gép kenési helyeit felragasztott fóliás matricával (44 ábra) jelölik. Kenés előtt gondosan tisztítsa meg a kenési helyeket és a zsírzó-préseket, hogy ne kerüljön szennyeződés a csapágyakba. Teljesen préselje ki a csapágyakban levő elszennyeződött kenőzsírt, és helyére nyomjon friss kenőzsírt. 44 ábra 72 Cenius 02 BAG

73 Tisztítás, ápolás és karbantartás Kenőanyagok A kenési munkákhoz EP (nagy nyomásálló) adalékot tartalmazó lítium-szappan bázisú többcélú kenőzsírt használjon. Cég Kenőanyag megnevezés Normál üzemelési körülmények Szélsőséges üzemelési körülmények ARAL Aralub HL 2 Aralub HLP 2 FINA Marson L2 Marson EPL-2 ESSO Beacon 2 Beacon EP 2 SHELL Retinax A Tetinax AM Kenési ütemterv Kenési helyek Darabszám Intervallum [h] 1 Hidraulikus munkahengerek (Cenius02) A szárnyak csapágyai (Cenius02) Orsó / Kapamélység beállító hidraulikus munkahenger 1 / Hajtókar 2 / Hátsó szárny 2 / 4 50 Tandemhenger 2 / ábra Cenius 02 BAG

74 Tisztítás, ápolás és karbantartás 12.3 Karbantartási terv áttekintés Az első igénybevételi menet után Szerkezeti elem Végezze el a karbantartási munkákat az először elért időintervallum után. Elsőbbségük van azoknak az időközöknek, futásteljesítményeknek vagy karbantartási intervallumoknak, amelyek esetlegesen a géppel együtt szállított idegen dokumentációban találhatók. Karbantartási munka Lásd oldal Kapa összekapcsolás Csavarzat ellenőrzése 78 Hidraulikarendszer Hiányosságok ellenőrzése Hetente / minden 50 üzemóra után Szerkezeti elem Tömítettség ellenőrzése Karbantartási munka Szakműhely 74 X Lásd oldal Szakműhely Hidraulikarendszer Hiányosságok ellenőrzése 74 X Kapa összekapcsolás Csavarzat ellenőrzése 78 Henger összekapcsolás Csavarzat ellenőrzése 78 Tárcsatartó összekapcsolás Csavarzat ellenőrzése 78 Kaparók a hengeren A távolság ellenőrzése 66 Negyedévente / 200 üzemóra után Szerkezeti elem Karbantartási munka Lásd oldal Szakműhely Hidraulika munkahenger kapcsoló része Csavarzat ellenőrzése 78 Szükség esetén Szerkezeti elem Karbantartási munka Lásd oldal Szakműhely Kapatestek Csere 75 Kapák Csere 75 Super túlterhelés-védelem A feszítőrugók cseréje 76 X Sárkaparók Beállítás 75 XL041 tárcsa Kopásellenőrzés csere minimálisan 360 mm-es átmérő esetén 77 X Tárcsaszegmensek Csere 77 Alsó függesztőkar-csap Csere 81 X 74 Cenius 02 BAG

75 Tisztítás, ápolás és karbantartás 12.4 A kapák le- és felszerelése VIGYÁZAT A Cenius kapái és csoroszlyái a szántóföldön is kicserélhetők. Ehhez csak egy kissé kell megemelni a gépet, így minimalizálható a gép nem szándékolt leeresztése által okozott sérülés veszélye. Cenius Special (1) Nyírócsavar M12 (2) Rögzítőcsavar M20: a csavar legnagyobb meghúzási nyomatéka: 210Nm. Ellenkező esetben a nyírásbiztosító funkció nélkül A kapatestek cseréje Fig. 46 VIGYÁZAT Különösen legyen óvatos a kapatestek cseréje során! Akadályozza meg a csavarok együttforgását a négyszögnél. Sérülésveszély az éles szélek következtében! Feltétlenül használjon védőszemüveget és védőkesztyűt! 47 ábra Cenius 02 BAG

76 Tisztítás, ápolás és karbantartás Vario-Clip kapatestek cseréje A Vario-Clip kapatest (48 ábra/1) leszereléséhez egy tüskével üsse ki lefelé a feszítőszeget (48 ábra/2), és előrefelé vegye le a kapatestet. A felszereléshez helyezze fel a Vario-Clip kapatestet, és rögzítse a feszítőszeggel. VIGYÁZAT A kapatestek edzett anyagból készülnek. Amennyiben a leszereléshez és a felszereléshez kalapácsot használ, különösen a csúcsok letörhetnek, és komoly sérüléseket okozhatnak! 48 ábra A kapatestek cseréje, C-Mix Kapatest-cserénél mindenképpen ügyeljen az alábbiakra: A kapatestet rés nélkül, a vezetőlemezzel párhuzamosan szerelje fel. A kapatestet adott esetben gumi- vagy műanyag-kalapáccsal ütögesse megfelelő helyzetbe. A csavarok meghúzási nyomatéka: 145 Nm. Minden 5 óra munkát követően ellenőrizze a csavarkötések rögzítettségét. Fig A túlterhelés ellen védő rugók cseréje (műhelyben végzendő munka) VIGYÁZAT Cenius Super: A kapákat túlterhelés ellen 2-2 előfeszített rugó védi. A feszítőrugók le- és felszereléséhez a készüléket használja. Ellenkező esetben sérülésveszély áll fenn! 76 Cenius 02 BAG

77 Tisztítás, ápolás és karbantartás Szétszerelő eszköz rendelése az ügyfélszolgálattól / viszonteladóktól: ο ο Rendelési szám: (Cenius és Centaur esetén, hidraulikus) Rendelési szám: (Cenius esetén, mechanikus) A rugók cseréjekor a rugócsapszeget is ki kell cserélni. Cserélje ki a kapán lévő tartócsavarokat ISO X csavarra A tárcsaszegmensek le- és felszerelése (műhelyben végzendő munka) Rugóval ellátott elemek (tárcsaszegmensek) leszerelésekor ügyeljen az előfeszítésre! Megfelelő berendezéseket használjon! A tárcsaszegmensek fel-, ill. leszerelésekor használjon kiegészítésképp hosszabb csavarokat segédszerszámként! 12.8 A tárcsák cseréje 50 ábra A minimális tárcsaátmérő: 360 mm. A tárcsák cseréje felemelt gép, fordulási helyzet, felemelt tárcsák, akaratlan leengedés ellen biztosított gép esetén történjen. Cenius-2: a szárnyakon kinyitott gép mellett, a középrészen összecsukott gép mellett, 51 ábra A tárcsák cseréjéhez lazítsa meg a négy csavarkötést, és azután ismét húzza meg. Cenius 02 BAG

78 Tisztítás, ápolás és karbantartás 12.9 Kapa összekapcsolás Ellenőrizze a kapacsatlakozások csavarkötéseinek megfelelő rögzítését. Szükséges meghúzási nyomaték: 210 Nm 52 ábra Henger összekapcsolás Ellenőrizze a kapacsatlakozások csavarkötéseinek megfelelő rögzítését. Szükséges meghúzási nyomaték: 210 Nm A megfelelő henger összekapcsoláshoz a rögzítőkengyeleket és azok csavarkötéseit a 48 ábra szerint kell felszerelni. 53 ábra Tárcsatartó összekapcsolás Ellenőrizze a kapacsatlakozások csavarkötéseinek megfelelő rögzítését. Szükséges meghúzási nyomaték: 210 Nm 54 ábra Kapcsoló rész hidraulika munkahenger Cenius-2 Ellenőrizze a hengerszem hidraulika munkahengerre való felülését. Ha laza, biztosítsa a dugattyú rudat csavarral (nagy szilárdságú) és húzza meg egy ellenanyával, 30 Nm nyomatékkal. 78 Cenius 02 BAG

79 12.13 Hidraulikarendszer (műhelyben végzendő munka) Tisztítás, ápolás és karbantartás FIGYELEM Fertőzésveszély a hidraulikarendszerből nagy nyomással kiáramló, és a szervezetbe jutó hidraulikaolaj következtében! A hidraulikarendszerrel kapcsolatos munkákat csak szakműhely végezheti el! Mielőtt a hidraulikarendszeren munkálatokat végezne, tegye azt nyomásmentessé! Feltétlenül használjon megfelelő segédeszközöket a szivárgási helyek keresése közben! Sohasem kísérelje meg a tömítetlen hidraulikavezetékeket kézzel, vagy ujjakkal eltömíteni. A nagy nyomás alatt kiáramló folyadékok (hidraulikaolaj) a bőrön keresztül behatolnak a szervezetbe, és súlyos sérüléseket okoznak! A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. Fertőzésveszély! A hidraulikavezetékeknek a vontató traktor hidraulikus vezetékeihez történő csatlakoztatásakor ügyeljen arra, hogy a hidraulikarendszer mind a vontató, mind pedig a munkagép oldalról nyomásmentes legyen! Ügyeljen a hidraulikavezetékek kifogástalan csatlakoztatására. Rendszeresen ellenőrizze az összes hidraulikavezetéket és hidraulika csatlakozót sérülések és szennyeződések szempontjából. Évente legalább egyszer, szakértővel ellenőriztesse munkabiztonsági szempontból a hidraulikavezetékek állapotát! Sérülések, vagy öregedés esetén cserélje ki a hidraulikavezetékeket! Csak eredeti AMAZONE hidraulikavezetékeket használjon! A hidraulikavezetékek használatának időtartama, legfeljebb két éves raktározási időt is beleértve, ne legyen hosszabb hat évnél. A tömlők és tömlőcsatlakozók még szakszerű tárolás és megengedett igénybevétel mellett is ki vannak téve a természetes öregedésnek, így raktározási és használati időtartamuk korlátozott. A gyakorlati tapasztalatok alapján ettől eltérően is meghatározhatja a használati időtartamot, különösen a veszélyességi potenciál figyelembevétele mellett. Termoplaszt (hőre lágyuló) anyagból készült tömlőkre és tömlővezetékekre más értékek lehetnek irányadók. Előírásszerűen ártalmatlanítsa a fáradt olajat. Ártalmatlanítási problémáit beszélje meg az olajszállítójával! Gyermekek elől biztonságosan elzárva tárolja a hidraulikaolajat! Ügyeljen arra, hogy a hidraulikaolaj ne kerüljön talajba vagy vízbe! Cenius 02 BAG

80 Tisztítás, ápolás és karbantartás A hidraulikavezetékek jelölése A szerelvényen alkalmazott jelölések a következő tájékoztatásokat nyújtják: 55 ábra/... (1) A hidraulikavezeték gyártójának jelölése (A1HF) (2) A hidraulikavezeték gyártásának dátuma (04 / 02 = év / hónap = február) (3) Maximálisan megengedett üzemi nyomás (210 bar). 55 ábra Karbantartási intervallumok Az első 10 üzemóra után, és azt követően minden 50 üzemórában 1. Ellenőrizze a hidraulikarendszer szerkezeti elemeinek tömítettségét. 2. Adott esetben húzzon utána a csavarkötéseknek. Minden egyes üzembe helyezés előtt 1. Ellenőrizze a hidraulikavezetékek szembeötlő hiányosságait. 2. Küszöbölje ki a súrlódási helyeket a hidraulikavezetékeken és csöveken. 3. Azonnal cserélje ki a kopott vagy sérült hidraulikavezetékeket A hidraulikavezetékek ellenőrzési kritériumai A saját biztonsága érdekében tartsa be a következő ellenőrzési kritériumokat! Cserélje ki a hidraulikavezetékeket, ha az ellenőrzés során az alábbi kritériumokat állapítja meg: A külső réteg sérülései a betétig (pl. súrlódási helyek, vágások, szakadások). A külső réteg ridegülése (repedésképződés a tömlőanyagon). Olyan deformációk, amelyek nem felelnek meg a tömlő vagy a tömlővezetékek természetes alakjának. Mind nyomásmentes, mind nyomás alatti állapotban, vagy kanyarulatokban (pl. rétegleválás, hólyagképződés, zúzódási helyek, törési helyek). Tömítetlen helyek. A tömlőszerelvények sérülései vagy deformációi (a tömítési funkció korlátozása); a kisebb mértékű felületi sérülések nem indokolják a cserét. A tömlő kifordulása a szerelvényből. A szerelvény korróziója, amely csökkenti a funkciót és a szilárdságot. A beszerelési követelmények figyelmen kívül hagyása. 80 Cenius 02 BAG
