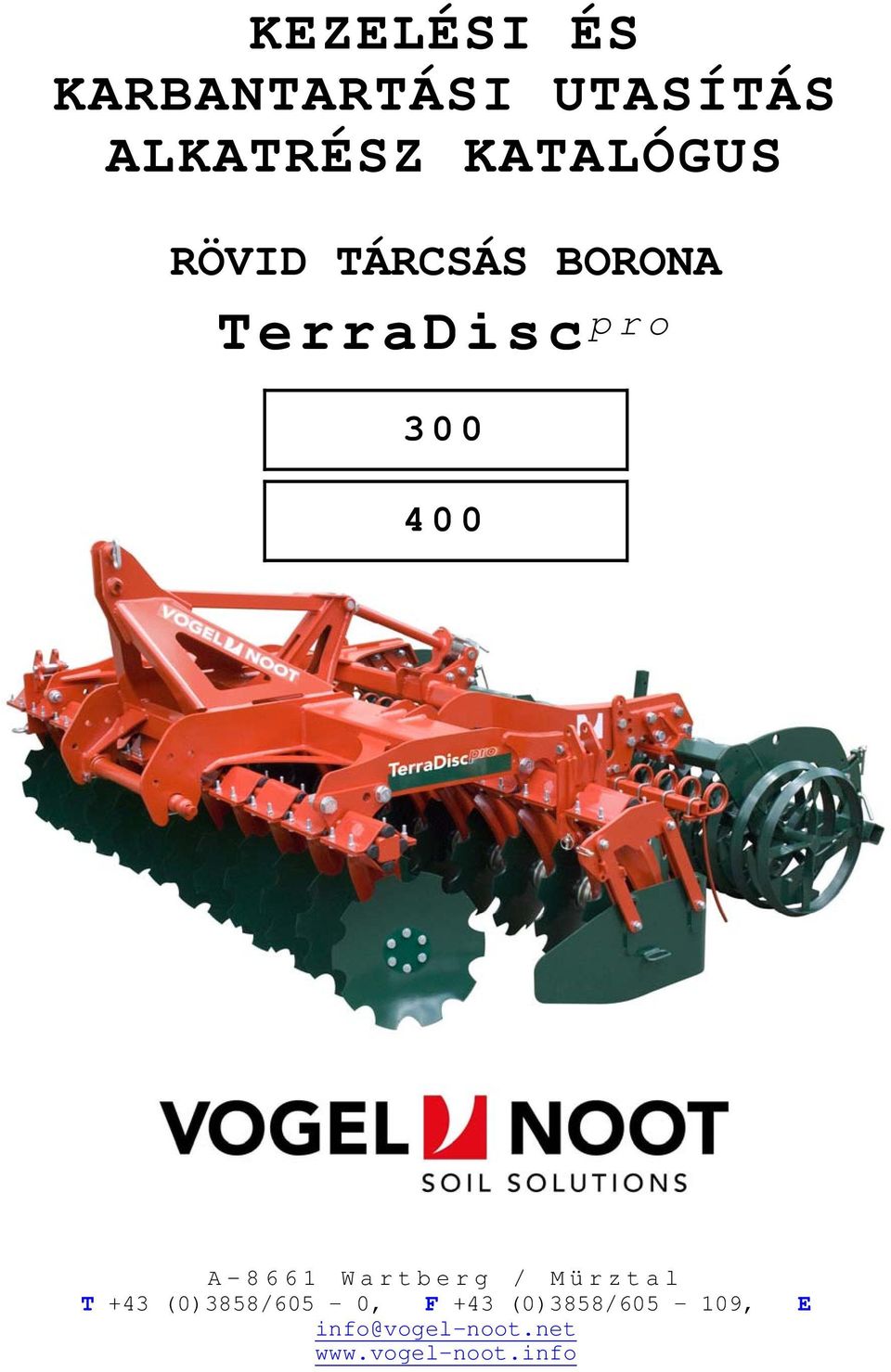

1 KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS ALKATRÉSZ KATALÓGUS RÖVID TÁRCSÁS BORONA TerraDisc pro A-8661 Wartberg / Mürztal T +43 (0)3858/605 0, F +43 (0)3858/ , E info@vogel-noot.net

2 EG-MEGFELELŐSÉGI NYILATKOZAT Ezennel kijelentjük Vogel&Noot hogy az alább említett gép a 2006/42/EG gépszabvány II 1A függelékében rögzített biztonsági előírásoknak megfelel. A Vogel&Noot-tal való egyeztetés nélküli utólagos-, a biztonsági elemeket érintő változtatások esetén a megfelelőségi nyilatkozat érvényét veszti. 1.) Gyártó: VOGEL&NOOT VOGEL&NOOT LANDMASCHINEN GmbH & Co KG MEZŐGÉPGYÁR Kft. Grazerstraße 1 ÚTTÖRŐ U. 43 A-8661 WARTBERG i.m. H-9200 MOSONMAGYARÓVÁR 2.) Gép: pro Gyártmány: TerraDisc Típus: Sorozatszám: Gyártási év: 3.) Aláíró: Mag. Elisabeth Scheikl Üzletvezető... Unterschrift

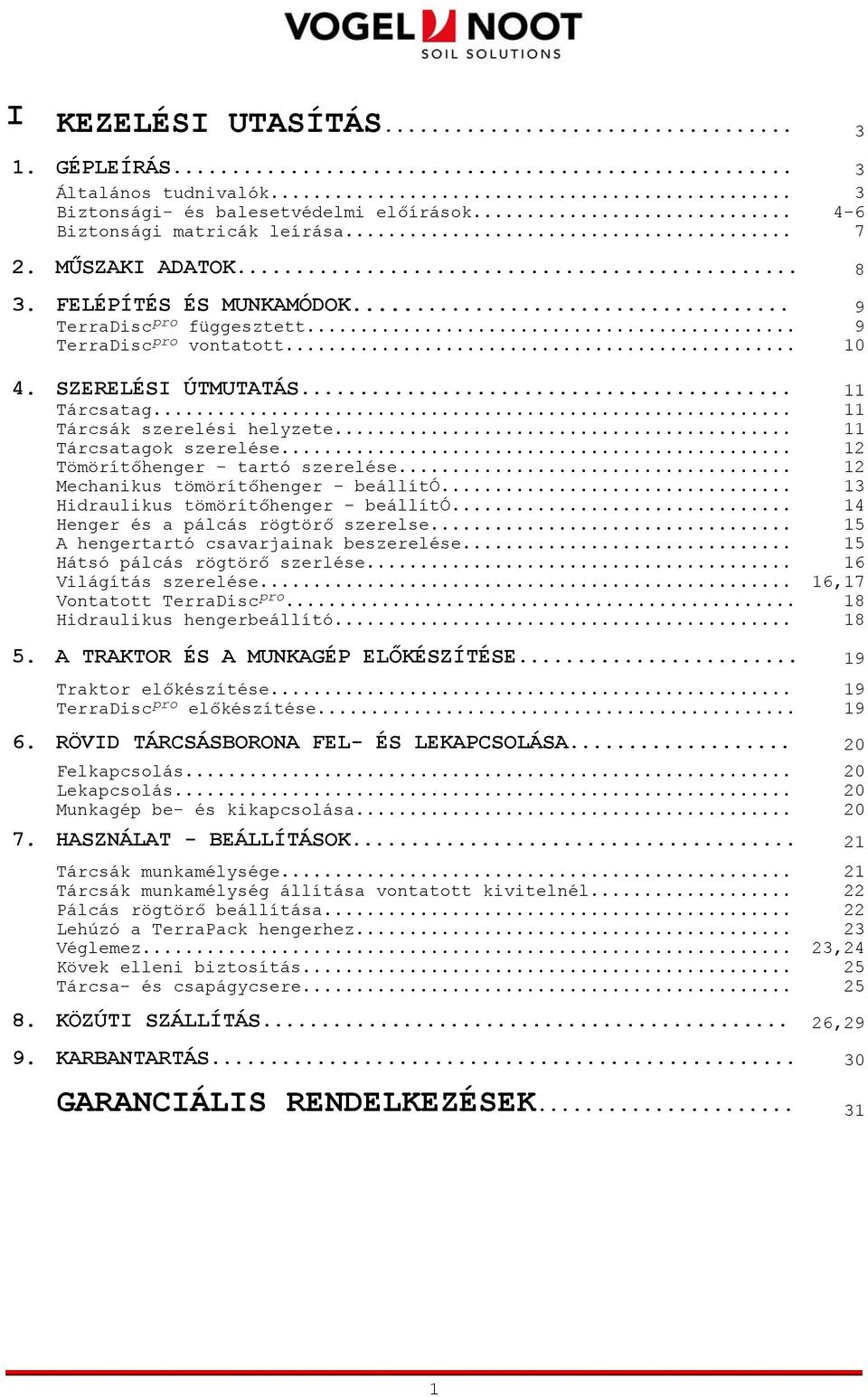

3 I KEZELÉSI UTASÍTÁS GÉPLEÍRÁS... 3 Általános tudnivalók... 3 Biztonsági- és balesetvédelmi előírások Biztonsági matricák leírása MŰSZAKI ADATOK FELÉPÍTÉS ÉS MUNKAMÓDOK... 9 TerraDisc pro függesztett... 9 TerraDisc pro vontatott SZERELÉSI ÚTMUTATÁS Tárcsatag Tárcsák szerelési helyzete Tárcsatagok szerelése Tömörítőhenger tartó szerelése Mechanikus tömörítőhenger beállító Hidraulikus tömörítőhenger beállító Henger és a pálcás rögtörő szerelse A hengertartó csavarjainak beszerelése Hátsó pálcás rögtörő szerlése Világítás szerelése... 16,17 Vontatott TerraDisc pro Hidraulikus hengerbeállító A TRAKTOR ÉS A MUNKAGÉP ELŐKÉSZÍTÉSE Traktor előkészítése... TerraDisc pro előkészítése RÖVID TÁRCSÁSBORONA FEL- ÉS LEKAPCSOLÁSA Felkapcsolás Lekapcsolás Munkagép be- és kikapcsolása HASZNÁLAT - BEÁLLÍTÁSOK Tárcsák munkamélysége... Tárcsák munkamélység állítása vontatott kivitelnél... Pálcás rögtörő beállítása... Lehúzó a TerraPack hengerhez... Véglemez... Kövek elleni biztosítás... Tárcsa- és csapágycsere , KÖZÚTI SZÁLLÍTÁS... 26,29 9. KARBANTARTÁS GARANCIÁLIS RENDELKEZÉSEK

4 II ALKATRÉSZ KATALÓGUS

5 I. KEZELÉSI UTASÍTÁS 1. GÉPLEÍRÁS ÁLTALÁNOS TUDNIVALÓK A V&N TerraDisc pro rövidtárcsás borona tervezésénél figyelmünket a kifogástalan működésre, a legmagasabb fokú megbízhatóságra, az egyszerű kezelésre, a nagy szilárdság melletti kis tömegre, és a gazdaságos üzemeltetés lehetőségére fordítottuk. Kérdéseivel kérjük forduljon hozzánk bizalommal alábbi elérhetőségeinken:: VOGEL & NOOT Landmaschinen GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m., AUSTRIA Telefon: Fax: (0) 3858 / Belső értékesítés +43 (0) 3858 / Vevőszolgálat +43 (0) 3858 / Alkatrész raktár +43 (0) 3858 / Belső értékesítés +43 (0) 3858 / Alkatrész raktár info@vogel-noot.net Minden érdeklődésnél és rendelésnél meg kell adnia a gép gyártási évét, gyártási számát és típusát. Ezek a számok az adattáblában találhatók: Kérjük, hogy az munkagép üzembehelyezése előtt figyelmesen olvassa el ezt a kezelési és karbantartási utasítást. Az ebben foglalt előírásokat tartsa be. Az előírások figyelmen kívül hagyásából származó károkra a Gyártó felelősséget nem vállal! 3

6 BIZTONSÁGI- ÉS BALESETVÉDELMI ELŐÍRÁSOK! A Kezelési és Karbantartási Utasításban minden beállítást, amely az Ön biztonságos munkavégzését szolgálja a mellékelt jelöléssel láttunk el! Fokozottan ügyeljen a biztonsági előírások betartására! A Kezelési és Karbantartási Utasítást adja tovább minden felhasználónak. Rendeltetésszerű felhasználás: A V&N-TerraDisc pro rövidtárcsás borona kizárólag mezőgazdasági és kommunális területeken alkalmazható (rendeltetésszerű felhasználás). A rendeltetésszerű használathoz hozzátartozik, hogy a gyártó által meghatározott üzemeltetési-, kezelési-, és karbantartási előírásokat be kell tartani. A gépen történő önkényes változtatásokkal és az abból származó károkkal a gyártó által vállalt garancia megszűnik!! Általános biztonsági- és balesetmegelőzési előírások:! 1) A Kezelési és Karbantartási Utasítás előírásai mellett ügyeljen az általános érvényű biztonsági-, és balesetmegelőzési előrásokra! 2) A gépkezelő ruházata testhez simuló legyen. Zárt cipőt viseljen! 3) Köszörülés, a munkavégző szerkezeti egységek élezése kiemelt elővigyázatosságot, figyelmet ígényel! - SÉRÜLÉSVESZÉLY! 4) Munkakezdés előtt minden berendezést és szerkezeti egységet működőképessé kell tenni a traktoron és az altalajlazítón is! Ezen előkészítő feladatokat NE munkavégzés közben végezze! 5) A TerraDisc pro rövidtárcsán csak az arra előírt szerkezeteket rögzítse. Egyes szerkezeti egységek esetében pl. csatlakozó tengely, csapszeg stb.- kizárólag V&N-eredeti alkatrészek alkalmazhatóak! 6) Hárompont függesztés esetén a függesztési kategória (geometriai méretek, pl. csapszeg keresztmetszet) egyezését a traktornál és az altalajlazítónál feltétlenül ellenőrizni kell! 7) A munkagép fel- és lekapcsolása a traktorra vagy a traktorról különös figyelmet kíván! 8) A hárompont függesztőkarokat a fel- és lekapcsolás előtt a használati utasítás szerinti állásba kell hozni, ekkor a váratlan emelés és sülylyesztés kizárt! 9) A hárompont függesztő szerkezet müködtetésekor a traktor és a munkagép között illetéktelen személy nem tartózkodhat! 10) A traktor és a munkagép között senki nem tartózkodhat, anélkül hogy a jármű elgurulás ellen rögzítőfékkel és/vagy kerékékkel biztosítva lenne! 11) A munkagép közlekedési- és üzembiztonságát minden használatba vétel előtt ellenőrizni kell!!!! 4

7 12) A munkagép előírás szerinti csatlakoztatása. A csatlakoztatott munkagép a traktor menettulajdonságát, kormányozhatóságát, fékezhetőségét befolyásolja. Erre vezetés közben kiemelt figyelmet fordítson a kormányzás, és fékezés során! 13) Ellenőrizze a csatlakoztatott munkagép szállítási méretei-,és a vonatkozó közlekedési szabályok összhangját! 14) A munkagép szállítási helyzetében ügyeljen a traktor alsó függesztő karjának oldalirányú rögzítésére! 15) Közúti szállítás során kiemelten figyeljen arra, hogy mindkét szélső tárcsa és a szélső lemezek (bal és jobb oldali) fel legyenek hajtva és az előírás szerinti csapszeg segítségével rögzítésre kerüljenek! Hidraulikus összecsukó szerkezettel szerelt munkagépet szállítás előtt, a szántóföldön kell összecsukni! 16 Figyeljen a megengedett tengelyhelésre és az össztömegre! 17) Szállítás előtt ellenőrizze a környezetet (gyerekek)! 18) Kanyarodásnál vegye figyelembe az oldalirányú kinyúló részek szélességét és/vagy a munkagép lendítő tömegét! 19) Üzem közben a járművet elhagyni TILOS! 20) Segítő személy a munkavégzés és a közúti szállítás során a munkagépen nem tartózkodhat! 21) Közúti közlekedés esetén be kell tartani az érvényben lévő KRESZ előírásokat. (Szállítási méret, megvilágítás, rendszám, stb.) 22) A közúti forgalomban való részvétel előtt felül kell vizsgálni a közlekedés szempontjából fontos szerkezeti elemek esetleges sérülését, anyagkifáradását és müködésbiztonságát. 23) A hidraulika tömlőket és csatlakozókat meg kell vizsgálni és előírásos műszaki állapotban kell tartani. 24) A traktor elhagyása előtt a munkagépet engedje le a talajra, állítsa le a motort és vegye ki a kulcsot a gyújtáskapcsolóból! 25) Figyeljen arra, hogy az altalajlazító munka- és fordulási területén személyek ne tartózkodjanak! A gépkezelő személy felelős a munkaterületen tartózkodó személyek és állatok biztonságáért! 26) Minden hidraulikus működtetésű, csukható részen található nyitó- és záróállás! 27) A munkagépet csak vízszintes, egyenletes, kemény talajra szabad letenni! BILLENÉSVESZÉLY! Az összecsukható munkagépet csak kinyitott állapotban lehet a talajra engedni! 28)Kezelési-, karbantartási- és beállítási munkák csak akkor végezhetők el, ha a munkagép a talajon áll. 29)A biztonsági figyelmeztetéseket tartalmazó matricákat tiszta és olvasható állapotban kell tartani! Károsodás esetén cseréjük szükséges!!!! 5

8 30)Fel- és lekapcsolás esetén az alsó függesztőkarokat pozícionálni kell és a munkagépet elgurulás ellen biztosítani szükséges! 31)Kopó alkatrészek pótlása esetén feltétlenül eredeti alkatrészeket használjon. A munkagépen ne végezzen egyéni módosításoka! 32)A traktoron és a kapcsolt munkagépen végzett elektromos hegesztési munkák kivitelezésénél, a generátor és az akkumlátor kábelét le kell venni! 33)A hidraulika rendszerben magas nyomás uralkodik! 34)A hidraulika tömlő traktor hidraulika rendszeréhez csatlakoztatása esetén figyeljen arra, hogy a hidrulika rendszer a tartoron és a munkagépen is nyomásmentes legyen! 35)A hibás csatlakoztatást a csatlakozó aljzat és a dugó összejelölése zárja ki! A csatlakozók felcserélése ellentétes működést eredményez (pl.: emelés/süllyesztés) - BALESETVESZÉLY! 36)Rendszeresen ellenőrizze a hidraulika tömlők állapotát! Sérülések és öregedés esetén a tömlőt ki kell cserélni! Tömlőcserénél a mungaképgyártó által előírt műszaki követelményeket be kell tartani! 37)A magas nyomású rendszerből kijutó folyadékok (hidraulika olaj) a bőrbe hatolva súlyos sérüléseket okozhatnak! Sérülés esetén azonnal forduljon orvoshoz! FERTŐZÉSVESZÉLY! 38)A munkagép hidraulika rendszerén végzendő munka előtt a gépet a talajra kell engedni. A rendszert nyomásmentessé kell tenni és a motorot le kell állítani! 39)Minden hidraulikus működtetésű, behajtható részen található nyitó- és záróállás! 40)A csavarok és csavaranyák meghúzási feszességét rendszeresen ellenőrizni kell! Szükség szerint végezzen utánhúzásat! 41)Tilos a felemelt gép alatt tartózkodni! A munkagép kihajtásának folyamata alatt a gép hatókörén belül tartózkodni TILOS! 42)A munkagépre felmászni TILOS! 43)A felemelt munkagép biztonságos helyzetét a karbantartási, javítási munkák során biztosítani kell arra alkalmas alátámasztással. A tartószerkezet teherbírása a munkagép súlyának legalább 1,5-szerese legyen! 44)Az olajat szabályszerűen kell eltávolítani! 45)A pótalkatrészek meg kell feleljenek a gyártó által meghatározott műszaki követelményeknek! Ezt a megfelelést az eredeti alkatrészek garantálják!!!! 6

9 BIZTONSÁGI MATRICÁK LEÍRÁSA Minden (hidraulikusan) mozgatható szerkezeti egységnek van nyitott és zárt állása! A biztonsági távolságot be kell tartani!! A gép hatókörében illetéktelen személy nem tartózkodhat! Üzemeltetés előtt figyelmesen olvassa át a kezelési utasítást! Távolság tartás! matrica Veszély a hátsó tárcsa-, és hengertagoknál! Ha a munkagépet kiemelt állapotban gyorsan vontatjuk, az első fogásnál a tárcsa- és hengertagok nyugalmi állapotának hirtelen megszünése veszélyhelyzetet idézhet elő.!!kanyarodás KÖZBEN A MUNKAVÉGZÉS TILOS!! A MUNKAGÉPPEL TÖRTÉNŐ KANYARODÁS KÖZBEN A TÚLZOTT IGÉNYBEVÉTEL MIATT TILOS A MUNKAVÉGZÉS! AZ ÍGY KELETKEZETT KÁROKÉRT A VOGEL&NOOT GARANCIÁT NEM VÁLLAL!!! 7

10 2. MŰSZAKI ADATOK VN TerraDisc pro Rövidtárcsás borona Típus Munkaszélesség cm Szállítási szélesség cm Tárcsák száma db Tárcsák átmérője mm Teljesítmény igény kw LE (90-160) ( ) Súlyok kg Henger nélkül kg ZPW Körmös tömörítő tengellyel Ø 500mm kg TPW Terrapak-gyűrűshengerrel Ø 600mm kg GKRW Gumi-gyűrűshengerrel Ø 580mm kg KTW Ékbordás tömörítő henger Ø 660mm kg Henger előtti pálcás rögtörő kg Hátsó pálcás rögtörő a hengerhez kg Szélső lemezek kg

11 3. FELÉPÍTÉS ÉS MUNKAMÓDOK TerraDisc pro függesztett: Jobb oldali véglemez Hengertartó Mechanikus hengerbeállító (kérhető hidraulikus beállító is) Első tárcsatag Főtartó váz Pálcás rögtörő Bal oldali véglemez Hátsó tárcsatag 9

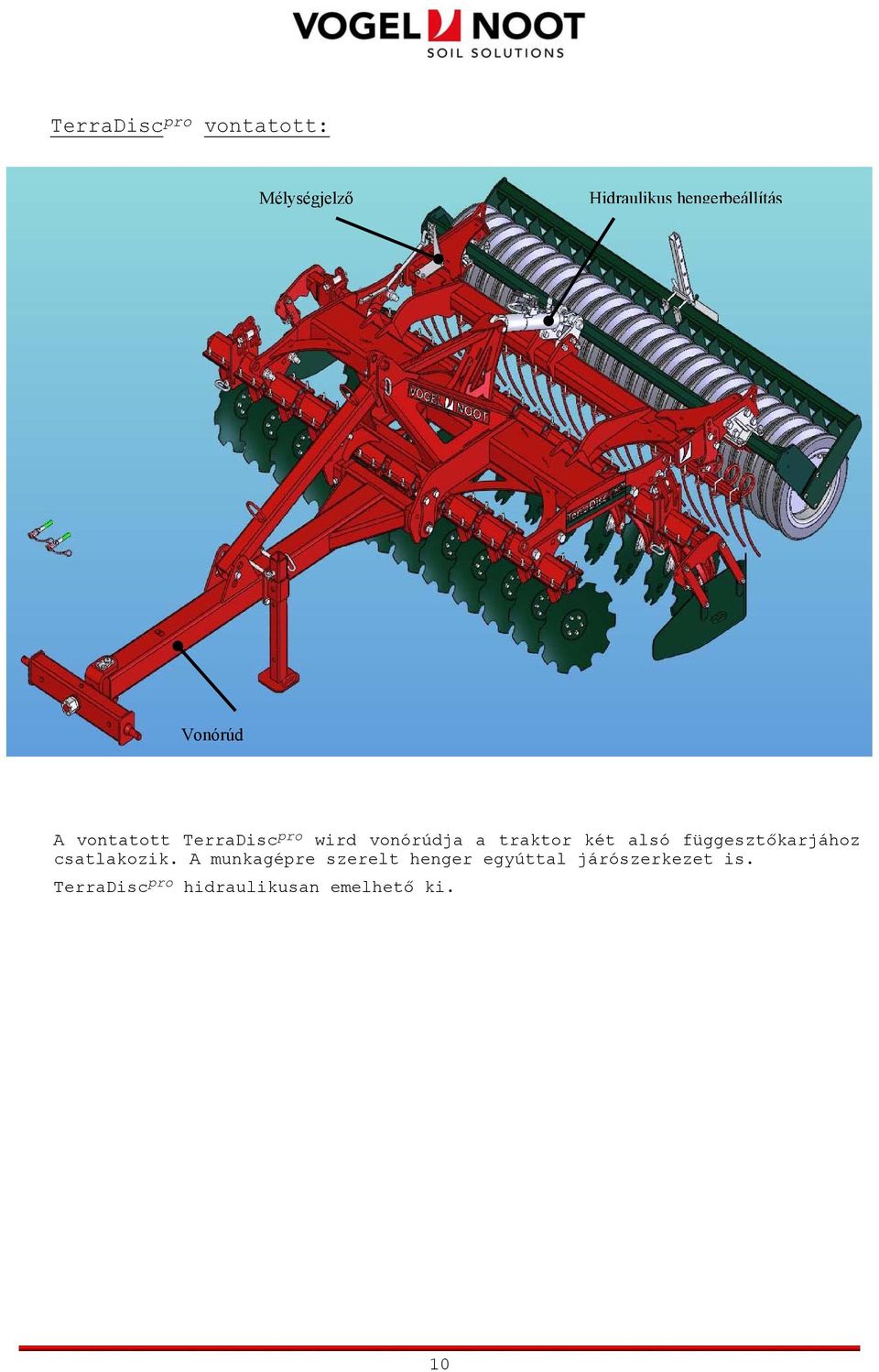

12 TerraDisc pro vontatott: Mélységjelző Hidraulikus hengerbeállítás Vonórúd A vontatott TerraDisc pro wird vonórúdja a traktor két alsó függesztőkarjához csatlakozik. A munkagépre szerelt henger egyúttal járószerkezet is. TerraDisc pro hidraulikusan emelhető ki. 10

13 4. SZERELÉSI UTASÍTÁS TÁRCSALEVÉL FELFOGATÁS Előre szerelhető, szélső tárcsalevél tartó Előre szerelhető, szélső tárcsalevél tartó Hátsó tárcsalevél tartó Bemetszés = a szélső tárcsa jelölésére Hátsó tárcsalevél tartó Előre szerelhető, szélső tárcsalevél tartó 11

14 TÁRCSATAGOK SZERELÉSE Fő tartó váz A Az első és hátsó tárcsatagok 2-2 csavarral (A) vannak rögzítve a főtartó vázhoz. Első tárcsatag HENGERTARTÓ SZERELÉSE Főtartó váz B Hengertartó A A hengertartó az A jelű csapszeggel kapcsolódik a főtartó vázhoz. Az A jelű csapszeget elfordulás ellen a B jelű csavarral biztosítjuk. 12

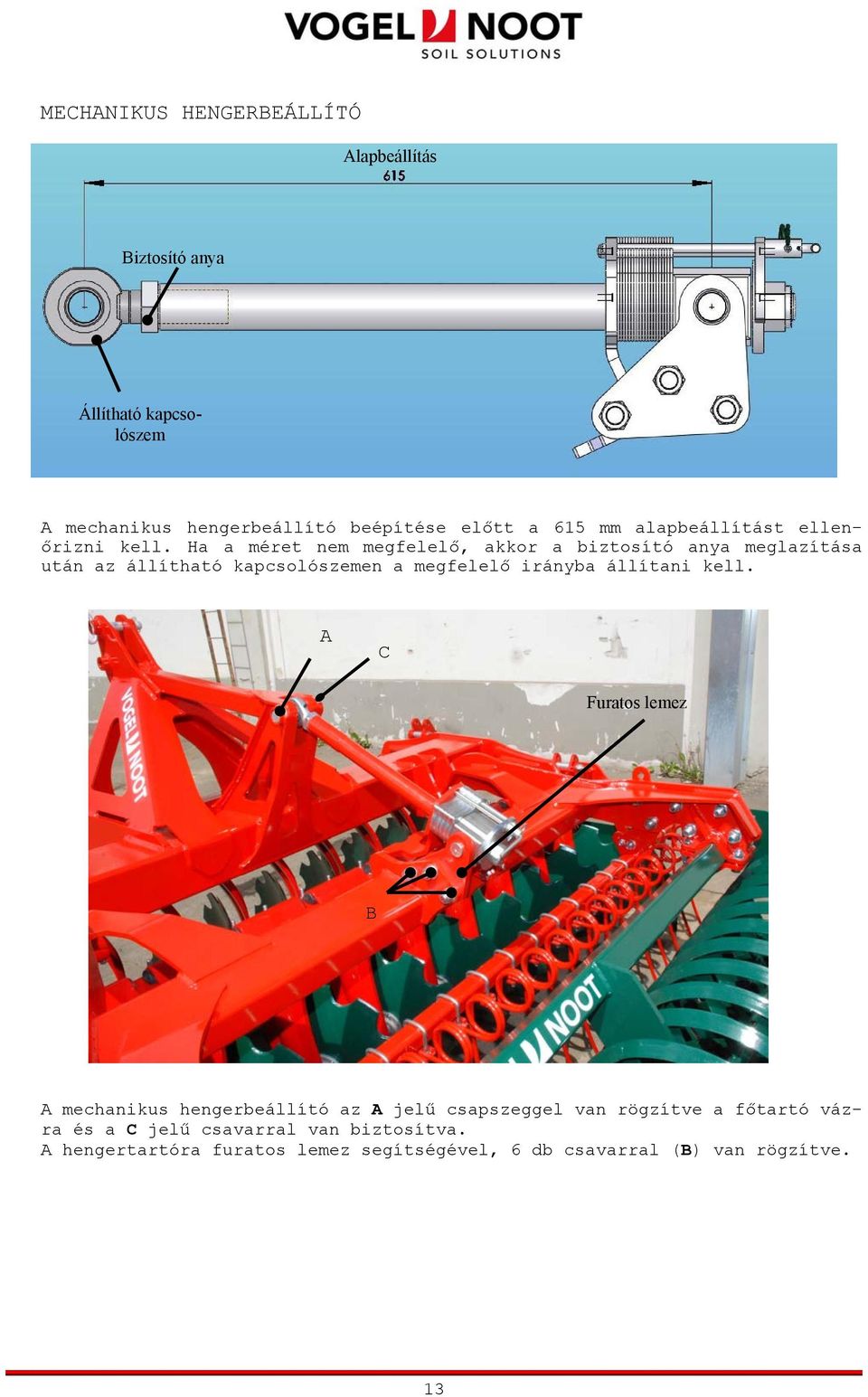

15 MECHANIKUS HENGERBEÁLLÍTÓ Alapbeállítás Biztosító anya Állítható kapcsolószem A mechanikus hengerbeállító beépítése előtt a 615 mm alapbeállítást ellenőrizni kell. Ha a méret nem megfelelő, akkor a biztosító anya meglazítása után az állítható kapcsolószemen a megfelelő irányba állítani kell. A C Furatos lemez B A mechanikus hengerbeállító az A jelű csapszeggel van rögzítve a főtartó vázra és a C jelű csavarral van biztosítva. A hengertartóra furatos lemez segítségével, 6 db csavarral (B) van rögzítve. 13

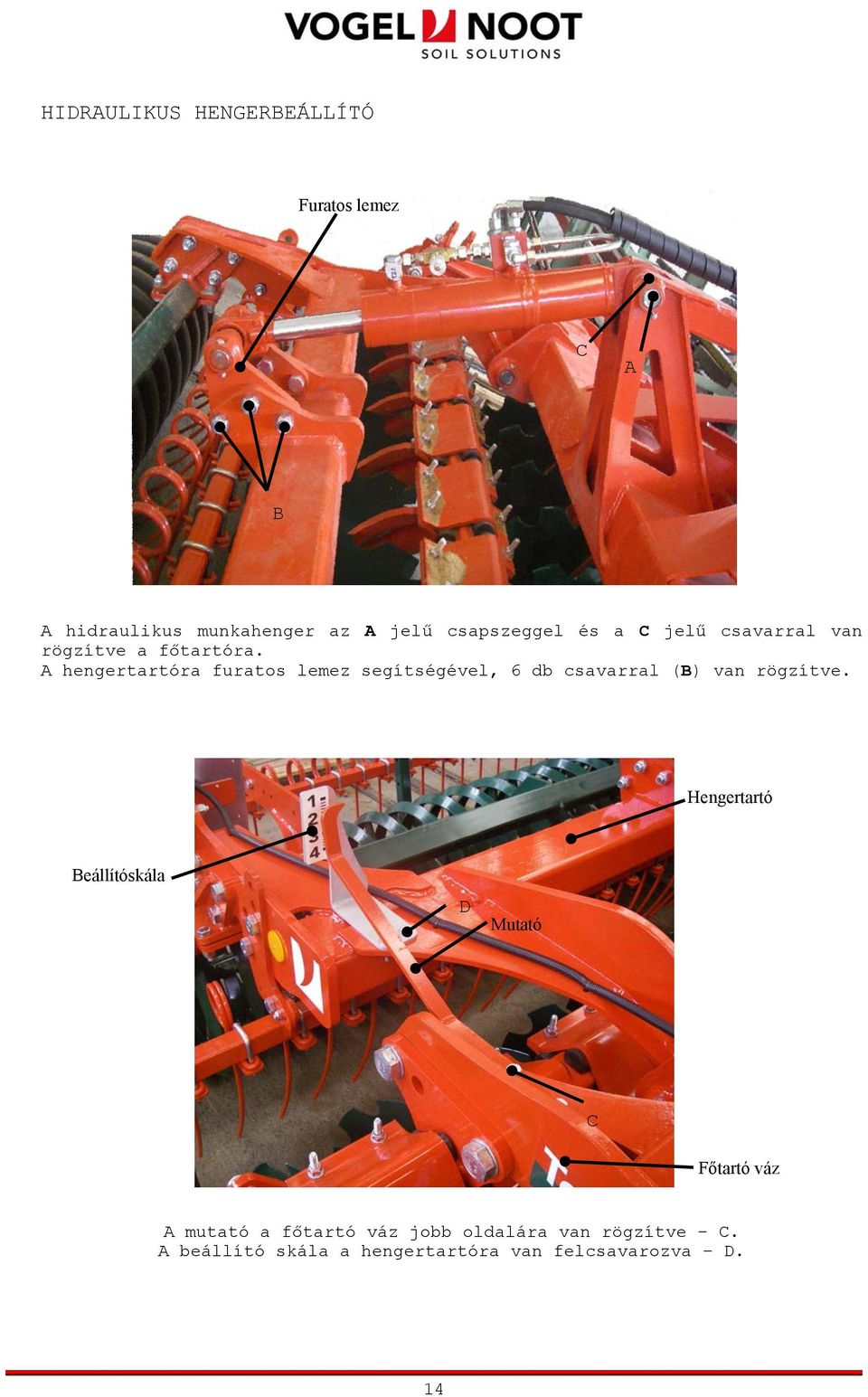

16 HIDRAULIKUS HENGERBEÁLLÍTÓ Furatos lemez C A B A hidraulikus munkahenger az A jelű csapszeggel és a C jelű csavarral van rögzítve a főtartóra. A hengertartóra furatos lemez segítségével, 6 db csavarral (B) van rögzítve. Hengertartó Beállítóskála D Mutató C Főtartó váz A mutató a főtartó váz jobb oldalára van rögzítve C. A beállító skála a hengertartóra van felcsavarozva D. 14

17 HENGER ÉS A PÁLCÁS RÖGTÖRŐ SZERELÉSE Hengerrögztés A tömörítő henger két pozícióba szerelhető: A 1 pozíció: Ha pálcás rögtörőt nem használjuk, akkor a henger a B helyzetbe szerelhető. Ha a henger közelebb kerül a traktorhoz, a TerraDisc pro kiemeléséhez kisebb emelőerő szükséges. B 2 pozíció: Ha pálcás rögtörőt használunk, akkor azt kell a B pozícióba szerelni. A henger ebben az esetben az A pozícóba szerelhető. Pálcás rögtörő A HENGERTARTÓ CSAVARJAINAK BESZERELÉSE C D A C jelű első csavaroknál először a felsőt, majd az alsót szereljük be. A D jelű hátsó csavaroknál először mindíg az alsót szereljük be, a felsőt csak ezt követően! 15

18 HÁTSÓ PÁLCÁS RÖGTÖRŐ SZERELÉSE Hengerkeret A B Hátsó pálcás rögtörő A hátsó pálcás rögtörőt a hengertartók közé, a hengervázon lévő, B jelű peremes lemezre rögzítjük 4 db csavarral (A). VILÁGÍTÁS SZERELÉSE Jobboldali, hátsó világítástartó tábla Baloldali hátsó világítástartó tábla Felhajtható szélsőtárcsa Jobboldali első világítástartó tábla Baloldali első világítástartó tábla 2 tárcsaegység 2 tárcsaegység Az első fényvisszaverő táblákat a 2. és a 3. tárcsaegység közé kell felszerelni. A szélső tárcsának behajtva kell állnia!!! A tartót két csavar (A) és egy kengyel (B) segítségével az első tárcsatagra szereljük fel. 16

19 Tartó A B A B Világítástartó tábla A Hengertartó váz Hátul a világítástartó táblát az A jelű csavar segítségével a hengertartó vázhoz kell rögzíteni. A válígítástartó tábla dőlésszögének módosítása az A jelű csavar meglazítása után lehetséges. Ezáltal a munkagép kiemelt állapotában beállítható a munkagéphez illeszkedő, optimális megvilágítás. Szerelésnél különös figyelmet fordítson a fényvisszaverő tábla ferde csíkjainak irányára! 17

20 Vontatott TerraDisc pro 300/400 B A Vonórúd Vontatott TerraDisc pro 300/400 esetén a főtartó vázra 4 csavarral, az A helyzetbe fel van csavarozva a vonórúd. A támasztórúd a B jelű csavarral van a függesztőtoronyhoz rögzítve. HIDRAULIKUS HENGERBEÁLLÍTÓ Furatos lap B B C A A hidraulikus munkahenger a munkagép főtartó vázához az A jelű csapszeggel kapcsolódik, és a C jelű csavarral van biztosítva. A hengertartó vázhoz a furatos lap és 6 db csavar (B) segítségével van rögzítve. D Hengertartó váz Beállítóskála D Mutató A mutatót a főtartó váz JOBB oldalára szereljük C. A beállítóskála a hengertartó vázra van csavarozva D. C Főtartó váz 18

21 5.A TRAKTOR ÉS A TERRADISC PRO MUNKAGÉP ELŐKÉSZÍTÉSE A TRAKTOR ELŐKÉSZÍTÉSE Gumiabroncsok: A gumiabroncsok nyomásának különösen a hátsó kerekeken egyformának kell lennie. Emelőkarok: A H jobb és baloldali emelőkarokat egyforma hosszúságúra a kell állítani. Az alsó karok oldalstabilitása: Az U alsó függesztőkaroknak munka közben a lehető legnagyobb oldal irányú mozgást kell biztosítani. Az S stabilizátorokat vagy feszítőláncokat munkaközben sohasem szabad feszesen tartani. Közúti szállításnál az U alsó függesztőkarok oldalirányú mozgását teljesen meg kell akadályozni! Szabályzás: A rövidtárcsás borona fel és lekapcsolása esetén a szabályzóhidraulikát úszó helyzetbe kell kapcsolni. Elsőtengely terhelés: A szükséges orrsúlyozással (orrsúllyal, keréktrácsa súllyal vagy homlokrakodóval) biztosítható a csatlakoztatott munkagép esetén a kanyarodási biztonság, valamint a traktor összekrék hajtása esetén az első tengely elégséges vonóerő átvitele. TerraDisc pro ELŐKÉSZÍTÉSE 1) Használat előtt a csapágyak megfelelő zsírozását ellenőrizni kell. 2) Az összes csavarkötést meg kell vizsgálni! 3) Meg kell vizsgálni a hidraulika rendszer tömítettségét. (a zsírzóhelyeket és a karbantartási intervallumokat lásd a Karbantartás fejezetben) 4) Keréknyomás ellenőrzése 5) Világító berendezések működésének ellenőrzése 6) A fékrendszer működésének ellenőrzése 19

22 6. A RÖVIDTÁRCSÁS BORONA FEL- ÉS LEKAPCSOLÁSA FELKAPCSOLÁS A traktor hidraulika rendszerét úszó állásba kapcsoljuk. A csatlakozó csapokat összekapcsoljuk az alsó függesztőkarokkal és rugós biztosítóval rögzítjük. A traktor felső függesztő karját a munkagép felső részén lévő, illesztett furathoz kapcsoljuk az összekapcsoló csappal és rugós biztosítóval rögzítjük. A felső függesztőkart úgy kell bekötni, hogy a munkagép csatlakozópontja munka közben is magasabban legyen mint a traktor csatlakozópontja. A hidraulika tömlőket a traktor vezérlőegységéhez kapcsoljuk.! LEKAPCSOLÁS TerraDisc munkagépet szilárd, egyenletes sík talajra kell letenni! A hidraulika rendszert úszó állásba kapcsoljuk. A munkagépet teljesen leengedjük és a felső függesztőkart lekapcsoljuk. A hidraulika tömlőt, ill. tömlőket kihúzzuk a vezérlő egységből és rátesszük a védőfedelet a kapcsolódugókra. A csapok oldásával lekapcsoljuk az alsó függesztőkarokat.! TÁRCSATAGOK BEHAJTÁSA ÉS KINYITÁSA (4-6m-es összecsukható típusok esetén) a) Kinyitás (szállítási helyzetből munkahelyzetbe állás): 1. TerraDisc munkagépet teljesen ki kell emelni 2. A traktor hidraulikus vezérlőegységét úgy kell működtetni, hogy a tárcsatagok lefelé mozogjanak. 3. Figyeljen arra, hogy a munkahenger teljesen kimenjen! A tárcsatagok csak így lesznek egyvonalban! b) Behajtás (munkahelyzetből szállítási helyzetbe állás): 1. TerraDisc munkagépet teljesen ki kell emelni 2. A traktor hidraulikus vezérlőegységét úgy kell működtetni, hogy a tárcsatagok felfelé mozogjanak. 3. Figyeljen arra, hogy a munkahenger teljesen behúzódjon, így a tárcsatagok függőlegesen állnak és a maximális szállítási szélesség nem haladja meg a 3m-t! INFORMÁCIÓ: A munka- és szállítási helyzet átváltásához a munkahengerre egy kettős működésű visszacsapószelepes végálláskapcsolót szereltek. Ez a figyelem csökkenése esetén is kifogástalan működést tesz lehetővé. Hibás működés esetén a visszacsapó szelepet ki kell tisztítani, ill. cserélni!! A tárcsatagok ki-, és behajtása során figyeljen arra, hogy a gép hatósugarában más személyek, vagy állatok ne tartózkodjanak!! 20

23 7. A GÉP HASZNÁLATA - BEÁLLÍTÁSOK TÁRCSÁK MUNKAMÉLYSÉGE A TerraDisc pro rövidtárcsás boronával 2 12 cm közötti munkamélységgel lehet dolgozni. A tárácsák munkamélysége elöl a traktor függesztőkarjainak szabályzásáva, hátul pedig a henger magasságállításával változtatható, amely a következő ábrán látható: Mechanikus hengerállító Henger D A Alsó függesztőkarok Az F jelű rugós rögzítő eltávolítása után, a H jelű kéziemelőt ki kell hajtani és a D jelű távtartó lemezek átrakásával módosítani lehet a henger magasságát. Ha az A jelű ütköző elé távtartó lapokat rakunk, a tárcsák sekélyebben dolgoznak. Ha nagyobb munkamélységet szeretnénk elérni, akkor, az ütköző mögé kell tenni a távtartó lapokat. Ha a távtartó lapokat elhelyeztük, a kézi emelővel és a rugós biztosítóval rögzítjük a beállítást. Ha a távtartó lapok megszorulnak, akkor vagy ki kell emelni munkagépet, vagy addig kell húzni a talajon, amíg a henger teljesen fel nem fekszik.ha rendelkezünk hengeralátámasztó rúddal, akkor ezzel alátámaszthatjuk a hengert. F H 21

24 A TÁRCSÁK MUNKAMÉLYSÉGÉNEK ÁLLÍTÁSA VONTATOTT KIVITELNÉL A TerraDisc pro rövidtárcsás boronával 2 12 cm közötti munkamélységgel lehet dolgozni. A tárcsák munkamélységét elöl a vonórúd ill. a traktor alsó függesztő karjainak segítségével, hátul pedig a henger állításán keresztül lehet beállítani. A henger hidraulikusa állítható: Hidraulikus hengerbeállító Beállítóskála Alsó függesztőkar Vonórúd Henger A munkamélység a beállítóskáláról leolvasható!!! FIGYELEM: A beállítóskála nem a pontos tényleges munkamélységet mutatja, csak tájékoztatóként szolgál! PÁLCÁS RÖGTÖRŐ BEÁLLÍTÁSA A pálcás rögtörő a hengertartó váz közepére, a két tárcsasor és a henger közé van felszerelve és a heger beállításakor automati-kusan beáll a magassága. A hengertartó vázon, a P lapon az A jelű csavarokkal a magasság beállítható. Az alsó végállásban a pálcák munkamélysége nagyobb lesz, mint a henger alsó éléé. P A A Z jelű pálcák dőlésszögét a P jelű furatos lapon, a B jelű csavarok áthelyezésével állíthatjuk be. Munkahelyzetben a fogak enyhén hátrafelé állnak. B Z 22

25 LEHÚZÓ A TERRAPACK HENGERNÉL Az R jelű ékgyűrűk között elrendezett K jelű csúszótalpak lehúzóként szolgálnak és a talajrészeket visszajuttatják a tarlóra. S V A K csúszótalpak beállítását úgy kell megválasztani, hogy az éle egy kicsivel magasabban legyen mint az R ékgyűrű alsó éle. A csúszótalpak állása a V jelű csapszegek eltávolítása és az S jelű orsó elfordítása után módosítható. Ha kisebb visszajuttatást szeretnénk, a csúszótalpakat felfelé kell elfordítani. Ezzel csökkentjük a csúszótalpak kopását, viszont a lehúzó hatás nagymértékben csökken. R K Ha a csúszótalpak teljesen elkopnak, cseréjük szükséges! VÉGLEMEZ R A hátsó tárcsatag szélén egy paralalogramma alakú véglemez található. Így a véglemez tökéletesen tud alkalmazkodni a talajegyenetlenségekhez, továbbá megakadályozza, eltömődés kialakulását. FIGYELEM: A véglemezt munkakezdéskor ki kell nyitni!!! A rugós biztosító szeget a felső furatba kell tenni!!! 23

26 Bereteszelve Kinyitva! Ne tolasson a munkagéppel, ha az nincs kiemelve. A véglemez és a pálcás rögtörő megsérülhet vagy elgörbülhet!! 24

27 KÖVEK ELLENI BIZTOSÍTÁS G Minden egyes tárcsa elasztikus gumielemeken nyugszik (G). Ha kőnek ill. valamilyen idegen testnek ütközik, a tárcsa felfelé kirugózik. TÁRCSA- ÉS CSAPÁGYCSERE A tárcsák cseréjéhez az A jelű csvarokat el kell távolítani. Ezután a B jelű tárácsát ki kell cserélni. Az A jelű csavarokat 90 Nm nyomatékkal kell meghúzni! A D B C Először a csapágyhoz tartozó tárcsát hasonlóan az előző pontban leírtakhoz kell leszerelni. A tárcsaszáron lévő anyát fel kell lazítani és így kivehető a csapágy. Az új csapágy behelyezését követően a csavaranyát 300 Nm nyomatékkal kell meghúzni. A tárcsa újra mint az előző pontban - felszerelhető. 25

28 !!KANYARODÁS KÖZBEN A MUNKAGÉPPEL DOLGOZNI TILOS!! A MUNKAGÉPPEL TÖRTÉNŐ KANYARODÁS KÖZBENI MUNKAVÉGZÉS A TÚLZOTT IGÉNYBEVÉTEL MIATT TILOS! AZ ÍGY KELETKEZETT KÁROKÉRT A VOGEL&NOOT FELELŐSSÉGET, GARANCIÁT NEM VÁLLAL!!! 8. KÖZÚTI SZÁLLÍTÁS!! Közúton való közlekedés esetén a KRESZ érvényben lévő rendelkezéseit be kell tartani! (megengedett szállítási méret, megvilágítási előírások, sebességek, stb.) Minden közúti szállítás előtt a munkagép esetleges károsodásait, anyagfáradásokat és a működésbiztonságot, a közúti szállítás biztonsága érdekében jelentős szerkezeti egységeket -pl: csatlakozó szegeket, csatlakozókarokat, összekötő csavarzatokat, hidraulikus vezetékeket, stb.- át kell vizsgálni! Minden közúti szállítás előtt a traktor alsó függesztő karjait U, az oldalsó tartókkal S az oldalirányú elmozdulás ellen rögzíteni kell!!! Gondoskodjon a traktor megfelelő melső pótsúlyozásáról! A traktor hátsó emelő szerkezetére kapcsolt munkagép súlya révén az első tengely terhelése lecsökken és ez a kormányzhatóság- és fékezhetőség csökkenéséhez vezet!! Kiemelt eszközzel való, közúti közlekedés estén a traktor hátsó emelőszerkezetét a süllyedés ellen rögzíteni kell! Kanyarodáskor a kinyúlás mértékét és/vagy a gép lendítő tömegét figyelembe kell venni! A KRESZ előírása szerint, a kapcsolt munkagépre jelölést ill világítást, és megvilágítással ellátott megfelelő figyelmeztető táblát kell szerleni. Ezek a Vogel&Noot-nál pótszerelvényekként kaphatók. 26

29 TerraDisc pro 300/400 KÖZÚTI SZÁLLÍTÁSA: A jobboldali véglemezez és a szélső tárcsa munkahelyzetben: Jobboldali véglemez A Szélső tárcsa A jobboldali véglemez és a szélső tárcsa szállítási helyzetben: Annak érdekében, hogy a gép oldalirányú mérete a megengedett maximális szállítási szélességet ne lépje túl, a jobb oldalon az első gerendán a szélső tárcsát és a 2. gerendán a véglemezt ahogyan a mellékelt ábrán látható fel kell hajtani és az A jelű biztosító csapszeggel rögzíteni kell. A 27

30 A bal oldali véglemez és szélső tárcsa munkahelyzetben: A baloldali szélső tárcsát lehajtás után az A jelű csapszeggel kell rögzíteni. A bal oldali véglemez és szélső tárcsa szállítási helyzete: A bal oldali véglemezt fel kell hajtani és az A jelű csapszeggel rögzíteni kell. 28

31 Végelemez rögzítve Véglemez kinyitva 29

32 9. KARBANTARTÁS A TerraDisc pro rövidtárcsás borona csak csekély karbantartási ráfordítást igényel. Minden csavar és csavaranya meghúzási feszességét az első alkalmazás után és később minden 20. üzemórában ellenőrizni kell és szükség esetén meg kell húzni. A zsírzóhelyeket az első akalmazás előtt és ezt követően minden 10. üzemóra után minőségi zsírral kell kenni. Zsírzóhelyek: - A henger csapágyai és a véglemezek - Tárcsatagok beállító orsója és vezető kengyele - Munkahenger szemek A magasnyomású hidraulikus tömlőket teljes hosszban meg kell vizsgálni és a csatlakozódugókat tisztán kell tartani (védősapka feltétel). A lyukacsos (porózus) vagy hibás tömlőt rögtön ki kell cserélni. Hosszú ideig tartó üzemen kívül helyezés előtt ill. tisztítás után ajánlatos a munkagép alapos korrózió elleni védelme. A fényes felületeket zsírral pl.: csapokat, a csuklópontokat és az orsókat olajjal lássuk el a korrózió megelőzése érdekében. 30

33 GARANCIÁLIS RENDELKEZÉSEK Garanciát vállalunk az alábbi esetekre: * Garancia területei: Az első vásárlónak szállított eszköz.felhasználási- és funkcióképességét egy mindenkori műszaki állapotnak megfelelően garantáljuk. A garancia ezenkívül magában foglalja az esetleges kiviteli hiányosságokaz, amelyek anyaghibához, konstrukciós hibákhoz vagy szerelési hibákhoz, a szállított eszköz károsodásához vezetnek. * Garanciaigény tartama: A garanciális szolgáltatás periódusa az eszköz kiszállításával veszi kezdetét. Ideje: a) 1 év a szerkezeti részekre b) Alkatrészek: a nem általunk gyártott alkatrészekre -pl.: csapágyra- olyan mértékben vállalunk garanciát, mint amennyi az alkatrész beszállítóinkkal szemben érvényesíthető. * Hiányelhárítás: A garanciateljesítés eljárása szerint az alkatrészt -amely bizonyíthatóan anyag-, konstrukciós-, vagy szerelési hibák következményeként sérült- választásunk szerint cseréljük, vagy térítésmentes beküldés után a Wartbergi műhelyünkben javítjuk. Műszaki igazolására a műhelyünkben elvégzett vizsgálat eredménye a mérvadó. A garanciaterület hiányelhárítás esetén változatlan marad. ke- Minden további változtatási, csökkentési vagy pótlási igény esetén, a letkező közvetett vagy közvetlen következménykárok kizártak maradnak. * Garanciális kapcsolat: A garanciából kizárt: a) Kopórészek természetes kopása b) Sérülés, amely gondatlanságra, túlterhelésre, valamint szakszerűtlen kezelésre vezethető vissza. * A garancia megszűnik: a) Ha a garanciális igények, amelyek hibás vagy hiányos szállítással vagy más hiányokkal kapcsolatban merülnek fel, a szállítást követő 8 napon túl kerülnek bejelentésre a gyártó felé. b) Ha a szállítás kezelési előírásait nem követik. c) A megrendelő vagy harmadik fél általi hibás szerelés vagy üzembe helyezés esetén. d) Ha a szállított eszközön az előzetes beleegyezésünk nélkül a megrendelő vagy harmadik fél módosítást végez, vagy a beleegyezésünk nélkül javítási munkát végez. e) A szállított eszköz garanciaidőn belüli továbbadása esetén. f) Ha a megrendelő késik a fizetéssel, vagy nem teljesíti vállalt kötelezettségeit. g) Idegen alkatrészek beépítése esetén, vagy a gyártó által nem javasolt kiegészítő munkagépek és utánfutó eszközök esetén. h) Ha a garanciakártya nem közvetlenül a vásárlás lezártakor került visszaküldésre, vagy hiányosan lett kitöltve. 31

34 II. ALKATRÉSZKATALÓGUS Kérjük alkatrész rendelés estén tartsa szem előtt az alábbiakat: Telefonos rendelés: Telefax: +43(0)3858/ Alkatrész központ +43(0)3858/ Alkatrész központ A levelet a következő módon címezze részünkre: VOGEL & NOOT Landmaschinen GmbH & Co KG Grazer Straße 1 A-8661 WARTBERG, Austria Ez a címzés a postai- és a vasúti küldeményre is érvényes. Kérjük, ne mulassza el, az Ön pontos címét valamint a küldés jellegét megadni. Amennyiben nem kapunk utasítást, postai csomagként vagy szállítmányként küldjük. Kérjük minden kérdéshez és rendeléshez adja meg a gyártási évet, a gyári számot és a gép típusát. Ezek a számok a típuscímkébe vannak beütve: Az alkatrészek a képtáblán számokkal vannak ellátva. Az alkatrészlistán a képszámok mellett találhatóak a rendelési számok és az alkatrész említett jele. Kérjük rendeléskor mindíg a rendelési számot és az alkatrész jelét adja meg. Például: R (rendelési szám) Bal oldalra szerelhető véglemez (megnevezés) A jobb és bal oldal értelmezése: álljon a munkagép mögé és nézzen menetirányba! 32

35 Alapgép TerraDisc pro 3m / 4m

36 Alapgép: TerraDisc pro 3m - 4m Rendelési kód M e g n e v e z é s 1 R Hegesztett főtartó 2 R Előre szerelt tárcsatag, 3m 3 R Hátra szerelt tárcsatag, 3m 4 R Szélső tárcsalevél helye elöl 5 R Szélső tárcsalevél helye hátul 6 R Hengertartó váz, munkaszélesség: 3m 7 R Mechanikus hengerbeállító szerelése Hatlapfejű csavar M20x120 Szabvány: DIN Hatlapú csavaranya NM20 Szabvány: DIN R Földkaparó, munkaszélesség: 3m 11 R Jobb oldalra szerelt véglemez 12 R Bal oldalra szerelt véglemez 35

37 3m első / hátsó tárcsatag 4m első / hátsó tárcsatag

38 Tárcsatagok - első / hátsó Rendelési kód M e g n e v e z é s 3m / 4m 1 R Hegesztett zárócsap Klappstecker 12x45 verz. DIN LC Hatlapfejű csavar M20x150 Minőség: 10.9 (523754) Hatlapfejű csavar M12x150, DIN Hatlapú csavaranya NM20, DIN Hatlapú csavaranya NM12, DIN Alátét 21, DIN Alátét 13, DIN Hatlapfejú csavar M30x110, DIN Hatlapú csavaranya NM30, DIN Alátét 31, DIN125-St. 12 R Távtartó hüvely Hatlapfejű csavar M12x60, DIN R Hegesztett első tartócső, 3m 14a R Hegesztett első tartócső, 4m 15 RA Ø40 gumi elemek, oválisra lapítva 16 RA Tartólemez 17 R Első tárcsalevél 18 R Előre szerelhető, szélső tárcsalevél 19 R Előre szerelhető tartó 20 R Hárta szerelhető, szélső tárcsalevél 21 R Hátsó tárcsatertó 22 R Hegesztett hátsó tartócső, 3m 22a R Hegesztett hátsó tartócső, 4m 23 R Hátra szerelhető tartó 37

39 Tárcsalevelek- és szélső tárcsalevél tartók első / hátsó Jelölés a szélső tárcsalevél tartón

40 Tárcsalevelek- és szélső tárcsalevél tartók, első / hátsó Rendelési kód. M e g n e v e z é s 1 R Első tárcsalevél tartó Hatlapfejű csavar M12x1,25x20;.DIN Alátét 13, DIN Hatlapú csavaranya NM24x2, DIN Alátét 25 verz. DIN125 6 R furatú tárcsalevél csapágy SKF (750350) 7 R Tárcsalevél Ø510; 43mm-es csipkékkel 8 R Előre szerelhető, szélső tárcsatartó 9 R Hátsó tárcsalevél tartó 10 R Hátra szerelhető, szélső tárcsatartó 11 R Első tárcsalevél tartó 12 R Előre szerelhető, szélső tárcsatartó 13 R Hátsó tárcsalevél tartó 14 R Hátra szerelhető, szélső tárcsatartó 39

41 A mechanikus tömörítőhenger - beállító szerelése

42 Mechanikus tömörítőhenger - beállító szerelése Rendelési kód. M e g n e v e z é s 1 R Hegesztett nyomorúd 2 G Távtartó lemez 3 G Forgócsap Rugós biztosító 4mm, DIN G Kötőlemez 6 R Menetes szár 7 G Csapszegtartó Feszítőkart rögzítő stift 3x24 DIN G Előfeszítő csapszeg Hatlapú csavaranya NM30x2,0 DIN G Alátét Hatlapú csavaranya NM20x1,5 DIN Hatlapfejű csavar M20x1.5x70 DIN Hatlapú csavaranya NM8 DIN Kapcsolófej SA 35 ES 2RS Hatlapú csavaranya BM36x3 verz. DIN R Tömörítőhenger kapcsolófejéhez tartozó csap Hatlapfejú csavar M8x60 DIN

43 Teljes hidraulika

44 Teljes hidraulika Rendelési kód. M e g n e v e z é s 1 R Hengerbeállító munkahenger 2 R Bal oldali munkahengertartó 3 R Jobb oldali munkahengertartó Hatlapfejű csavar M20x1,5x70, DIN Hatlapú csavaranya NM20x1,5, DIN R Csapszeg Hatlapfejű csavar M8x60, DIN Hatlapú csavaranya NM8, DIN R A beállítóskála tartója 10 R Mutató 11 R Beállítóskála Hatlapú csavaranya NM12, DIN Csőcsatlakozó WH 12 L M18x1,5 OMD A3C Szögcsavarzat EVW12LA3C Csőcsatlakozó EVGE 12 LR ED A3C Tűszelepes fojtás 3/8" Kétirányú zárószelep M18x1,5 3/8" Illesztett csőcsonk GE 12 LR OMD A3C Vágógyűrű DPR 12 L X Hollandi - anya M 12 L A3C X 21 R Hidraulikacső Hatlapú csavaranya NM6, DIN Hatlapfejű csavar M6x50, DIN Alátét 6,4, DIN Hidraulikatömlő 2800mm NW10 compact 2lagig DKOL ger 12L DKOL 90 12L Piros színű porvédő a kapcsolódugóhoz Kapcsolódugó NW10 M18x1, Hatlapfejű csavar M12x35, DIN R Hidraulikacső 43

45 Hidraulikus vonószerkezet TerraDisc pro

46 Hidraulikus vonószerkezet Rendelési kód M e g n e v e z é s 1 R Hidraulika munkahenger 2 R Bal oldali munkahengertartó 3 R Jobb oldali munkahengertartó Hatlapfejű csavar M20x1.5x70, DIN Hatlapú csavaranya NM20x1,5, DIN R Csapszeg Hatlapfejű csavar M8x60, DIN Hatlapú csavaranya NM8, DIN R A beállítóskála tartója 10 R Mutató 11 R Beállítóskála Hatlapú csavaranya NM12, DIN Illesztett forgócsavar WH 12 L M18x1,5 OMD A3C Szögcsavarzat EVW12LA3C Egyenes csavar EVGE 12 LR ED A3C Kétoldali fokozatmentes fojtású fojtószelep 3/8" elzárható, kettő működésű visszacsapó szelep M18x1,5 3/8" Illesztett csőcsonk GE 12 LR OMD A3C Vágógyűrű DPR 12 L X Hollandi - anya M 12 L A3C X 21 R Hidraulikacső Hatlapú csavaranya NM6, DIN Hatlapfejű csavar M6x50, DIN Alátét 6,4, DIN Hidraulikatömlő 2800mm NW10 compact 2lagig DKOL ger. 12L DKOL 90 12L Piros színű porvédő a kapcsolódugóhoz Kapcsolódugó NW10 M18x1, Hatlapfejű csavar M12x35, DIN R Hidraulikacső 45

47 Hengertartó 3m Rendelési kód M e g n e v e z é s 1 G Alsó lemez 2 R Csapszeg Hatlapú csavaranya NM24, DIN Hatlapfejű csavar M24x80, DIN PE Hatlapfejű csavar M20x65, 10.9 (523824) Hatlapú csavaranya NM20, DIN Hatlapú csavaranya NM10, DIN Hatlapfejű csavar M10x75, DIN R Hengertartó 3 m 10 LC Bordás csapágybetét 50x40x40 (847067) Kúpperemes zsírzószem AM8x1 DIN Alátét 25, DIN R Bal oldali hegesztett hengerrögzítés 14 R Jobb oldali hegesztett hengerrögzítés 46

48 Hengertartó 4m Rendelési kód M e g n e v e z é s 1 R Hengertartó 4 m 2 G Alsó lemez 3 PE Hatlapfejű csavar M20x65, 10.9 (523824) Hatlapú csavaranya NM20, DIN Hatlapfejű csavar M24x80, DIN Hatlapú csavaranya NM24, DIN Alátét 25, DIN Hatlapfejű csavar M10x75, DIN Hatlapú csavaranya NM10, DIN Kúpperemes zsírzószem AM8x1 DIN71412? 11 LC Bordás csapágybetét 50x40x40 (847067) 12 R Csapszeg 13 R Bal oldali hegesztett hengerrögzítés 14 R Jobb oldali hegesztett hengerrögzítés 47

49 Pálcás rögtörő 3m Rendelési kód M e g n e v e z é s 1 R méteres hegesztett tartó 2 RA Rögtörő fog 3 RA Kengyelcsavar M Hatlapú csavaranya NM12, DIN RA Tartólemez 6 R Rögtörő tartója Hatlapú csavaranya NM20, DIN Hatlapfejű csavar M20x50, DIN Hatlapfejű csavar M12x40, DIN Hatlapú csavaranya NM24, DIN Hatlapfejű csavar M24x80, DIN

50 Pálcás rögtörő 4m Rendelési kód M e g n e v e z é s Hatlapú csavaranya NM12, DIN RA Kengyelcsavar M12 3 RA Rögtörő fog 4 R Jobb oldali 4 méteres hegesztett tartó 5 RA Tartólemez Hatlapú csavaranya NM20, DIN R Rögtörő tartója Hatlapfejű csavar M24x80, DIN Hatlapú csavaranya NM24, DIN Hatlapfejű csavar M20x50, DIN Hatlapfejű csavar M12x40, DIN R Bal oldali 4 méteres hegesztett tartó 49

51 Jobb oldali/bal oldali teljes szélsőlemez

52 Jobb oldali/bal oldali teljes szélsőlemez Rendelési kód M e g n e v e z é s 1 R Jobb oldali hegesztett szélsőlemez 2 R Bal oldali hegesztett szélsőlemez Alátét 21, DIN Rugós biztosítású csapszeg D1=11,5mm D2=50, DIN Hatlapfejű csavar M20x160, DIN Hatlapú csavaranya NM20, DIN Alátét 17, DIN Hatlapú csavaranya NM16, DIN R Tartó szélsőlemez 10 LC Hatlapfejű csavar M16x65, 10.9 (523782A) 11 R A szélsőlemez hegesztett tartója 12 R Hegesztett véglemez csatlakozó 13 R Távtartó 14 R Távtartó Rugós biztosítású csapszeg 12x45 DIN R Hegesztett zárócsapszeg 51

53 Világítás TerraDisc pro 300/400

54 Világítás Rendelési kód M e g n e v e z é s 1 R Hegesztett lámpatesttartó Alátét 21, DIN Hatlapú csavaranya NM20, DIN Hatlapfejű csavar M20x60, DIN R Első jobb oldali hegesztett lámpatesttartó 6 R Első bal oldali hegesztett lámpatesttartó 7 R Rögzítő kengyel Hatlapú csavaranya NM10, DIN Hatlapfejű csavar M10x45, DIN Világítótest Fa. GEKA 53

55 Pálcás rögtörő 3m-4m

56 Pálcás rögtörő 3m-4m Rendelési kód M e g n e v e z é s 1 G Zártszelvény 1a G méteres zártszelvény 2 G Rögtörő fog 10.ST-K-4 Kverneland 3 RA Tartólemez 4 RA Kengyelcsavar M Hatlapú csavaranya NM12, DIN G Tartólemez 7 G Hegesztett, furatos lemez 8 RA Csuklólemez Hatlapfejű csavar M12x80, DIN LA Csapszeg Ø Alátét 27, DIN Biztosítócsap 12x45 verz. DIN G Biztosító csapszeg Biztosítócsap 6x42 DIN G Persely 16 LZ Hatlapfejű csavar M16x45, 10.9 (523744) Hatlapú csavaranya NM16, DIN Alátét 17, DIN Hatlapfejű csavar M16x50, DIN G Véglemez Hatlapfejű csavar M16x120, DIN

57 Kapcsolótengely készlet Rendelési kód M e g n e v e z é s 1 LB Kapcsolótengely 2/28 kategóriájú kapcsológolyóval 2 LB Kapcsolótengely 2/36 kategóriájú kapcsológolyóval 3 LB Kapcsolótengely 3/36 kategóriájú kapcsológolyóval 4 R Felső hegesztett kapcsolócsapszeg, 2 kategóriájú 5 R Felső hegesztett kapcsolócsapszeg, 3 kategóriájú Biztosító csapszeg 12x45 DIN

58 Vonószerkezet

59 Vonószerkezet Rendelési kód M e g n e v e z é s 1 AR Alsó támasztócsapszeg Zsírzószemes kúpos csapszeg AM8x1 DIN Rugós gyűrű B10, DIN Hatlapfejű csavar M10x30, DIN SP Illesztett alátét Hatlapfejű csavar M16x25, DIN AR Bal oldali hegesztett csuklókar 8 AR Jobb oldali hegesztett csuklókar Hatlapfejű csavar M24x80, DIN Hatlapú csavaranya NM24, DIN AR Tengely Feszítőék 12x60 DIN AR Hegesztett támaszték Feszítőék 8x60, DIN AR Teljes hegesztett főtartóelem Távtartó persely DIN AR Első szerelhető vontatóvilla 18 AR Hegesztett csapszeg 19 AR Hegesztett tartóbak 20 AR Lemez 21 AR Hegesztett rögzítőláb 22 Z Hegesztett csapszeg Ø Biztosító csapszeg 12x45, DIN Hatlapfejű csavar M20x200, DIN Hatlapú csavaranya NM20, DIN SP Hegesztett vontatógerenda Kat. II/36 zu TerraLift 26a SP Hegesztett vontatógerenda Kat.3/36 zu TerraLift S 27 R Hegesztett csapszeg 28 R Persely 59
