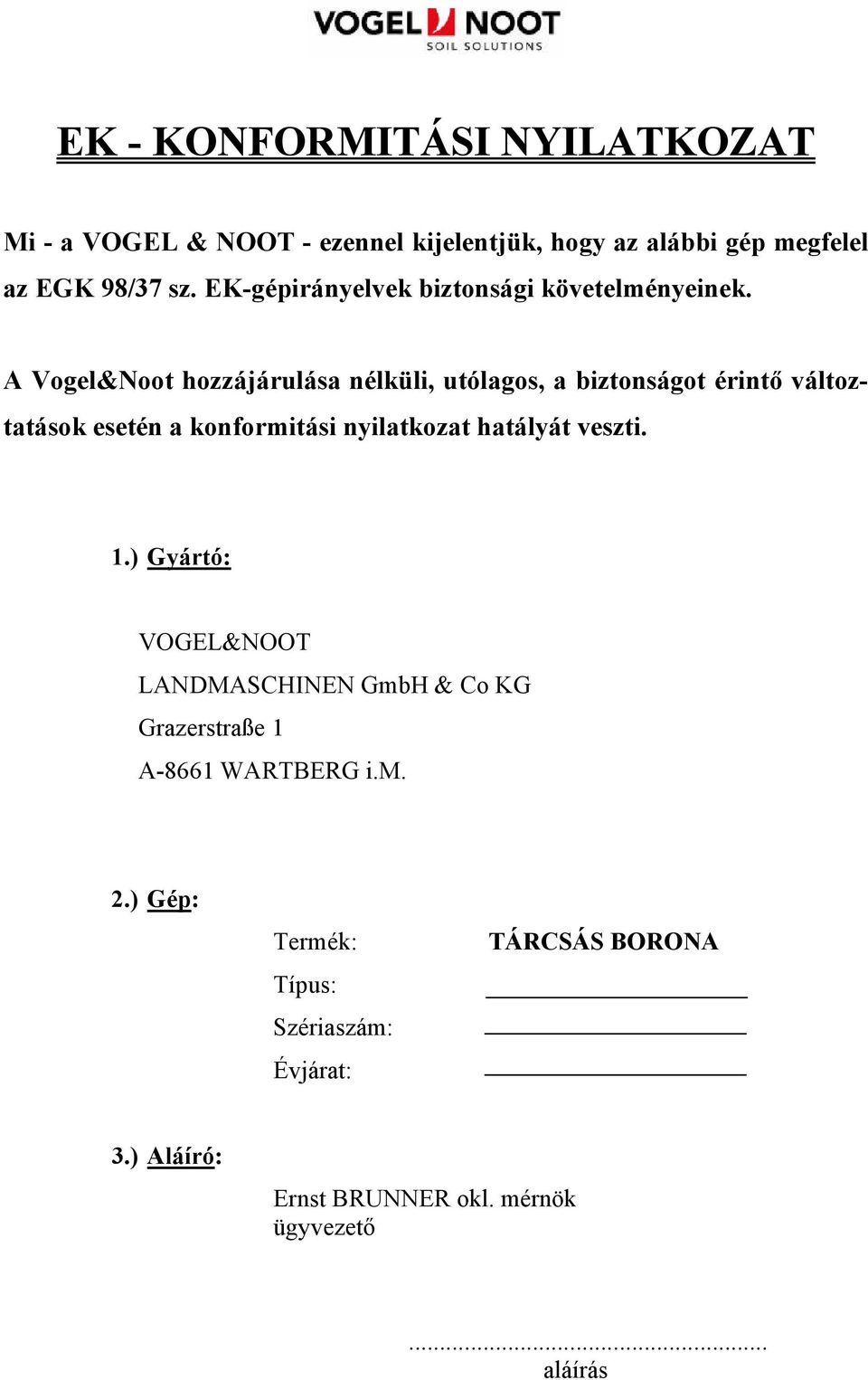

2 EK - KONFORMITÁSI NYILATKOZAT Mi - a VOGEL & NOOT - ezennel kijelentjük, hogy az alábbi gép megfelel az EGK 98/37 sz. EK-gépirányelvek biztonsági követelményeinek. A Vogel&Noot hozzájárulása nélküli, utólagos, a biztonságot érintő változtatások esetén a konformitási nyilatkozat hatályát veszti. 1.) Gyártó: VOGEL&NOOT LANDMASCHINEN GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m. 2.) Gép: Termék: Típus: Szériaszám: Évjárat: TÁRCSÁS BORONA 3.) Aláíró: Ernst BRUNNER okl. mérnök ügyvezető... aláírás

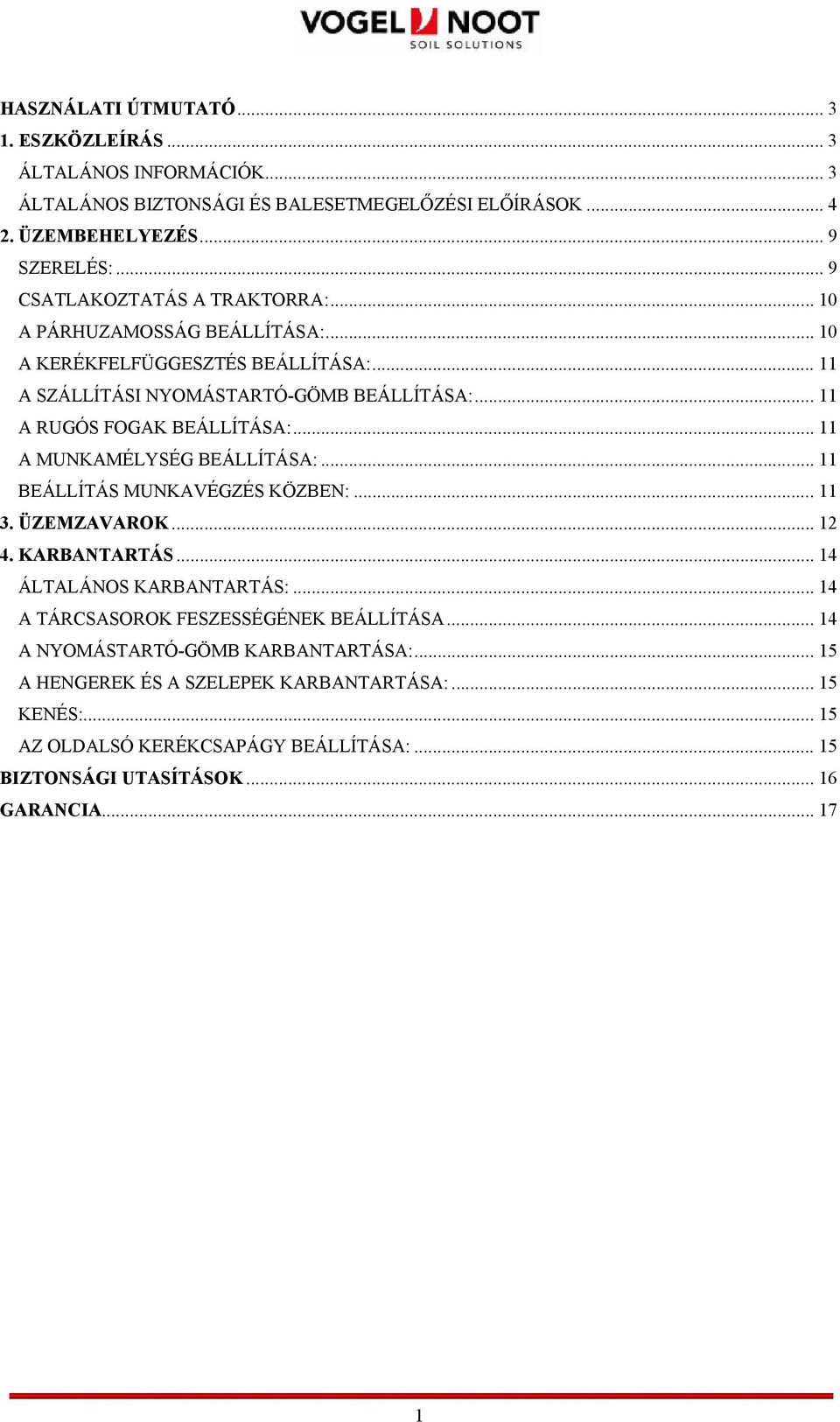

3 HASZNÁLATI ÚTMUTATÓ ESZKÖZLEÍRÁS... 3 ÁLTALÁNOS INFORMÁCIÓK... 3 ÁLTALÁNOS BIZTONSÁGI ÉS BALESETMEGELŐZÉSI ELŐÍRÁSOK ÜZEMBEHELYEZÉS... 9 SZERELÉS:... 9 CSATLAKOZTATÁS A TRAKTORRA: A PÁRHUZAMOSSÁG BEÁLLÍTÁSA: A KERÉKFELFÜGGESZTÉS BEÁLLÍTÁSA: A SZÁLLÍTÁSI NYOMÁSTARTÓ-GÖMB BEÁLLÍTÁSA: A RUGÓS FOGAK BEÁLLÍTÁSA: A MUNKAMÉLYSÉG BEÁLLÍTÁSA: BEÁLLÍTÁS MUNKAVÉGZÉS KÖZBEN: ÜZEMZAVAROK KARBANTARTÁS ÁLTALÁNOS KARBANTARTÁS: A TÁRCSASOROK FESZESSÉGÉNEK BEÁLLÍTÁSA A NYOMÁSTARTÓ-GÖMB KARBANTARTÁSA: A HENGEREK ÉS A SZELEPEK KARBANTARTÁSA: KENÉS: AZ OLDALSÓ KERÉKCSAPÁGY BEÁLLÍTÁSA: BIZTONSÁGI UTASÍTÁSOK GARANCIA

4 2

5 HASZNÁLATI ÚTMUTATÓ 1. ESZKÖZLEÍRÁS Általános információk A jelen használati útmutató az félig függesztett TÁRCSÁS BORONA használati- és karbantartási utasításait, műszaki jellemzőit és a biztonságot érintő rendelkezéseket tartalmazza. A használati útmutató első része a műszaki jellemzőket mutatja be, valamint utasításokat tartalmaz a munkagépre vonatkozóan. Az útmutató második részében a pótalkatrész-lista található. Amennyiben kérdések merülnének fel, a következő címen érhet el bennünket: VOGEL & NOOT Landmaschinenfabrik GmbH & CO KG Grazerstraße 1 A-8661 WARTBERG i.m., AUSZTRIA Telefon: +36 (20) belföldi értékesítés +36 (20) alkatrészraktár Telefax: +36 (96) belföldi értékesítés info.lm.at@vogel-noot.com Amennyiben kérdéseiket és megrendeléseiket elküldik hozzánk, kérjük, adják meg a gyártási évet, a gyári számot és a munkagép típusát. Ezek az adatok leolvashatók a tárcsás borona vázán elhelyezett tábláról. Kérjük Önöket, hogy a tárcsás borona használata előtt olvassák figyelmesen végig ezt a használati útmutatót és tartsák be az utasításokat. Azokért a károkért, amelyek a kezelési utasítás be nem tartásából származnak, a gyártó nem vállal felelősséget. 3

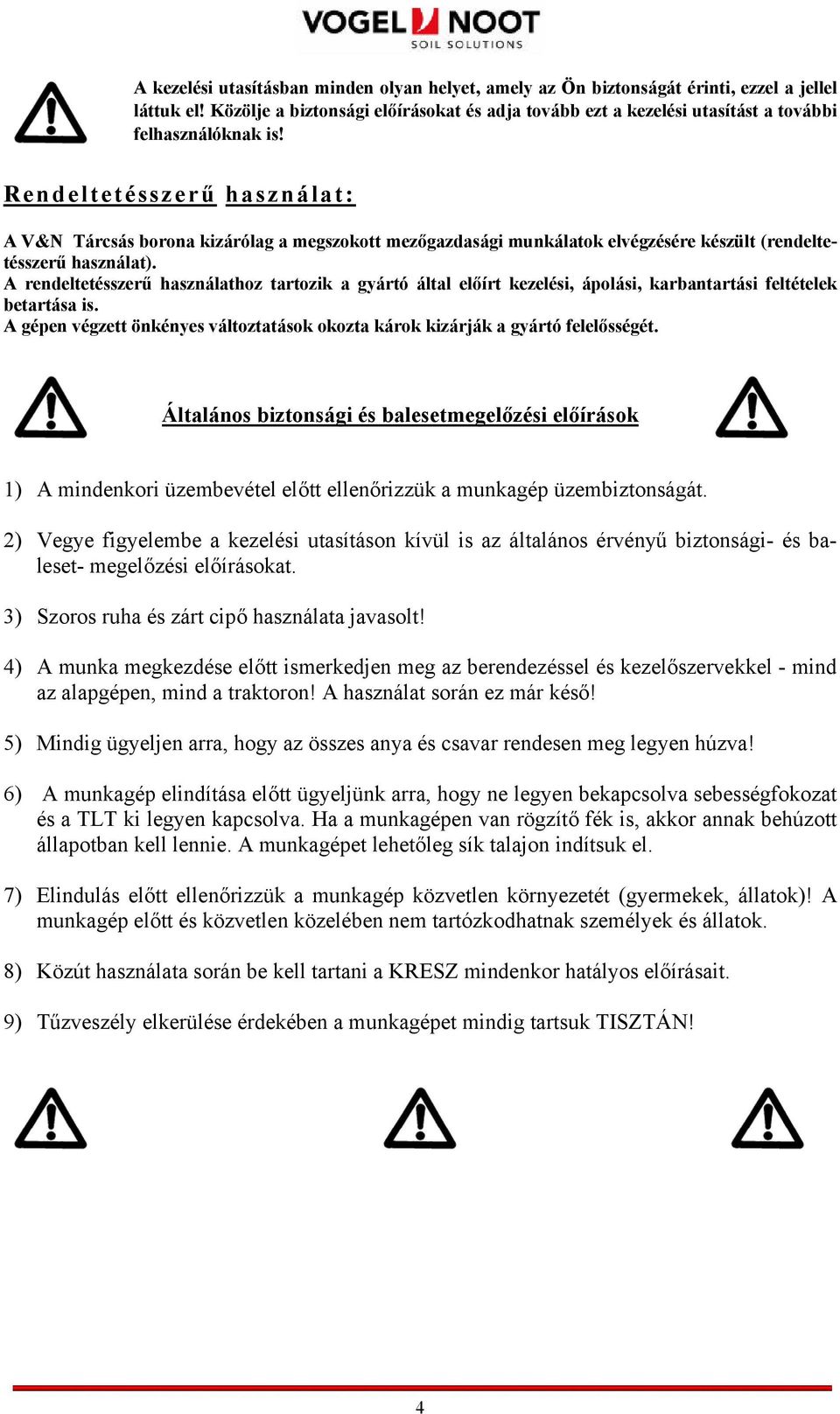

6 A kezelési utasításban minden olyan helyet, amely az Ön biztonságát érinti, ezzel a jellel láttuk el! Közölje a biztonsági előírásokat és adja tovább ezt a kezelési utasítást a további felhasználóknak is! Rendeltetésszerű használat: A V&N Tárcsás borona kizárólag a megszokott mezőgazdasági munkálatok elvégzésére készült (rendeltetésszerű használat). A rendeltetésszerű használathoz tartozik a gyártó által előírt kezelési, ápolási, karbantartási feltételek betartása is. A gépen végzett önkényes változtatások okozta károk kizárják a gyártó felelősségét. Általános biztonsági és balesetmegelőzési előírások 1) A mindenkori üzembevétel előtt ellenőrizzük a munkagép üzembiztonságát. 2) Vegye figyelembe a kezelési utasításon kívül is az általános érvényű biztonsági- és baleset- megelőzési előírásokat. 3) Szoros ruha és zárt cipő használata javasolt! 4) A munka megkezdése előtt ismerkedjen meg az berendezéssel és kezelőszervekkel - mind az alapgépen, mind a traktoron! A használat során ez már késő! 5) Mindig ügyeljen arra, hogy az összes anya és csavar rendesen meg legyen húzva! 6) A munkagép elindítása előtt ügyeljünk arra, hogy ne legyen bekapcsolva sebességfokozat és a TLT ki legyen kapcsolva. Ha a munkagépen van rögzítő fék is, akkor annak behúzott állapotban kell lennie. A munkagépet lehetőleg sík talajon indítsuk el. 7) Elindulás előtt ellenőrizzük a munkagép közvetlen környezetét (gyermekek, állatok)! A munkagép előtt és közvetlen közelében nem tartózkodhatnak személyek és állatok. 8) Közút használata során be kell tartani a KRESZ mindenkor hatályos előírásait. 9) Tűzveszély elkerülése érdekében a munkagépet mindig tartsuk TISZTÁN! 4

7 10) A munkagépet mindig előírásszerűen csatlakoztassuk és csak az arra kijelölt berendezéseket rögzítsük! 11) A munkagép traktorra vagy traktorról történő csatlakoztatása esetén legyünk különösen óvatosak! 12) A megengedett tengelyterhelésre, össz-tömegre és a szállítási méretekre ügyeljünk! 13) A gyorskapcsolók kioldó huzalainak lazán kell lógniuk és a legmélyebb helyzetükben sem szabad önmaguktól kioldani!!!! FIGYELEM!!! A közúti közlekedés során vegyük figyelembe: Alapvetően be kell tartani a KRESZ érvényben levő előírásait. A KRESZ szerint a munkaeszköz láthatóságáért és kivilágításáért az üzemeltető a felelős. A gépjármű és a munkaeszköz kiálló, a forgalomra veszélyes szerkezeti elemeit le kell fedni. Ha ez nem lehetséges megfelelő módon, akkor azokat figyelmeztető táblával kell ellátni. Még ha a munkaeszköz nem is rendelkezik a forgalomra veszélyes szerkezeti egységgel, az alábbiakat be kell tartani: Ha a függesztett munkaeszköz a traktor hátsó jelzőlámpáin 1 m-rel túlnyúlik, akkor azt annak a végére helyezett figyelmeztető táblával kell ellátni. Ha a látási viszonyok miatt világításra is szükség van, akkor el kell helyezni hátsó jelzőlámpát és fényvisszaverő prizmát. Ha a függesztett munkaeszköz a jármű oldalhatároló- vagy hátsólámpáin 40 cm-rel hoszszabbra túlnyúlik, akkor azt előre és hátrafelé mutató figyelmeztető táblával kell ellátni. Ha a látási viszonyok miatt világításra is szükség van, akkor el kell helyezni oldalhatároló- és hátsólámpát, valamint fényvisszaverő prizmát. A vontatott- és félig függesztett munkaeszközöket mindig el kell látni világító berendezéssel. A vontatott- és félig függesztett munkaeszközöket csak kiegészítő oldalsó és hátsó fényvisszaverő prizmákkal szabad közúton szállítani. 5

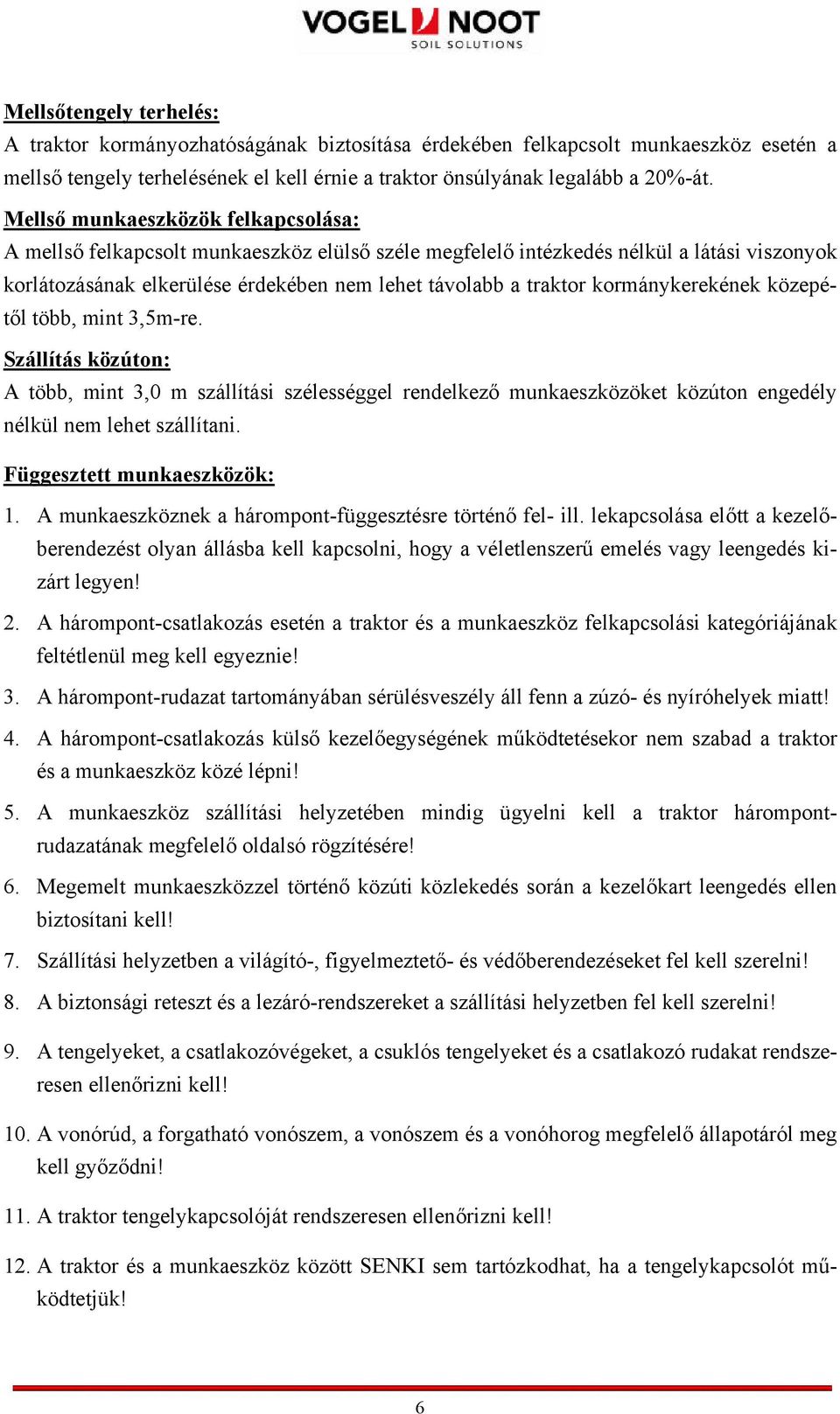

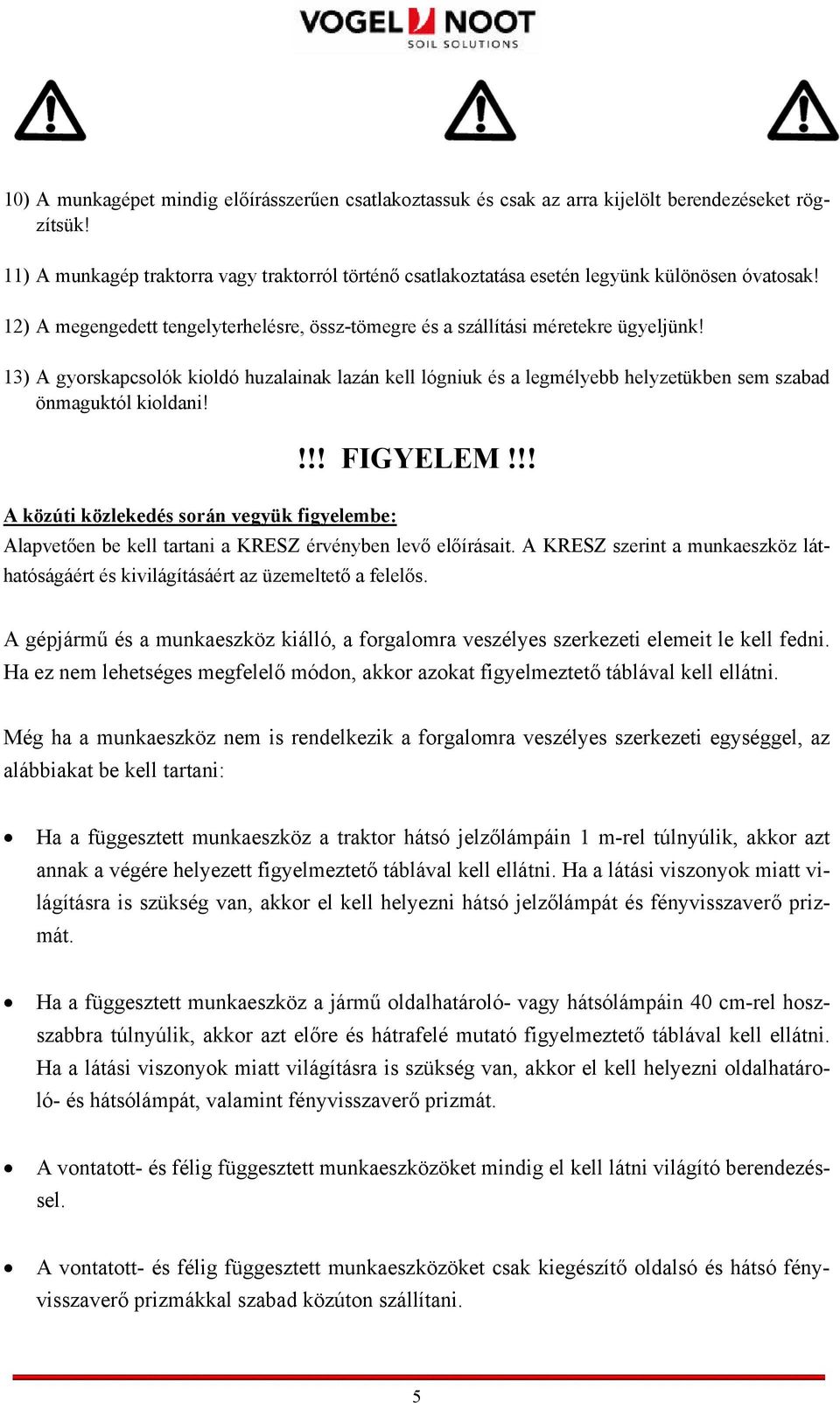

8 Mellsőtengely terhelés: A traktor kormányozhatóságának biztosítása érdekében felkapcsolt munkaeszköz esetén a mellső tengely terhelésének el kell érnie a traktor önsúlyának legalább a 20%-át. Mellső munkaeszközök felkapcsolása: A mellső felkapcsolt munkaeszköz elülső széle megfelelő intézkedés nélkül a látási viszonyok korlátozásának elkerülése érdekében nem lehet távolabb a traktor kormánykerekének közepétől több, mint 3,5m-re. Szállítás közúton: A több, mint 3,0 m szállítási szélességgel rendelkező munkaeszközöket közúton engedély nélkül nem lehet szállítani. Függesztett munkaeszközök: 1. A munkaeszköznek a hárompont-függesztésre történő fel- ill. lekapcsolása előtt a kezelőberendezést olyan állásba kell kapcsolni, hogy a véletlenszerű emelés vagy leengedés kizárt legyen! 2. A hárompont-csatlakozás esetén a traktor és a munkaeszköz felkapcsolási kategóriájának feltétlenül meg kell egyeznie! 3. A hárompont-rudazat tartományában sérülésveszély áll fenn a zúzó- és nyíróhelyek miatt! 4. A hárompont-csatlakozás külső kezelőegységének működtetésekor nem szabad a traktor és a munkaeszköz közé lépni! 5. A munkaeszköz szállítási helyzetében mindig ügyelni kell a traktor hárompontrudazatának megfelelő oldalsó rögzítésére! 6. Megemelt munkaeszközzel történő közúti közlekedés során a kezelőkart leengedés ellen biztosítani kell! 7. Szállítási helyzetben a világító-, figyelmeztető- és védőberendezéseket fel kell szerelni! 8. A biztonsági reteszt és a lezáró-rendszereket a szállítási helyzetben fel kell szerelni! 9. A tengelyeket, a csatlakozóvégeket, a csuklós tengelyeket és a csatlakozó rudakat rendszeresen ellenőrizni kell! 10. A vonórúd, a forgatható vonószem, a vonószem és a vonóhorog megfelelő állapotáról meg kell győződni! 11. A traktor tengelykapcsolóját rendszeresen ellenőrizni kell! 12. A traktor és a munkaeszköz között SENKI sem tartózkodhat, ha a tengelykapcsolót működtetjük! 6

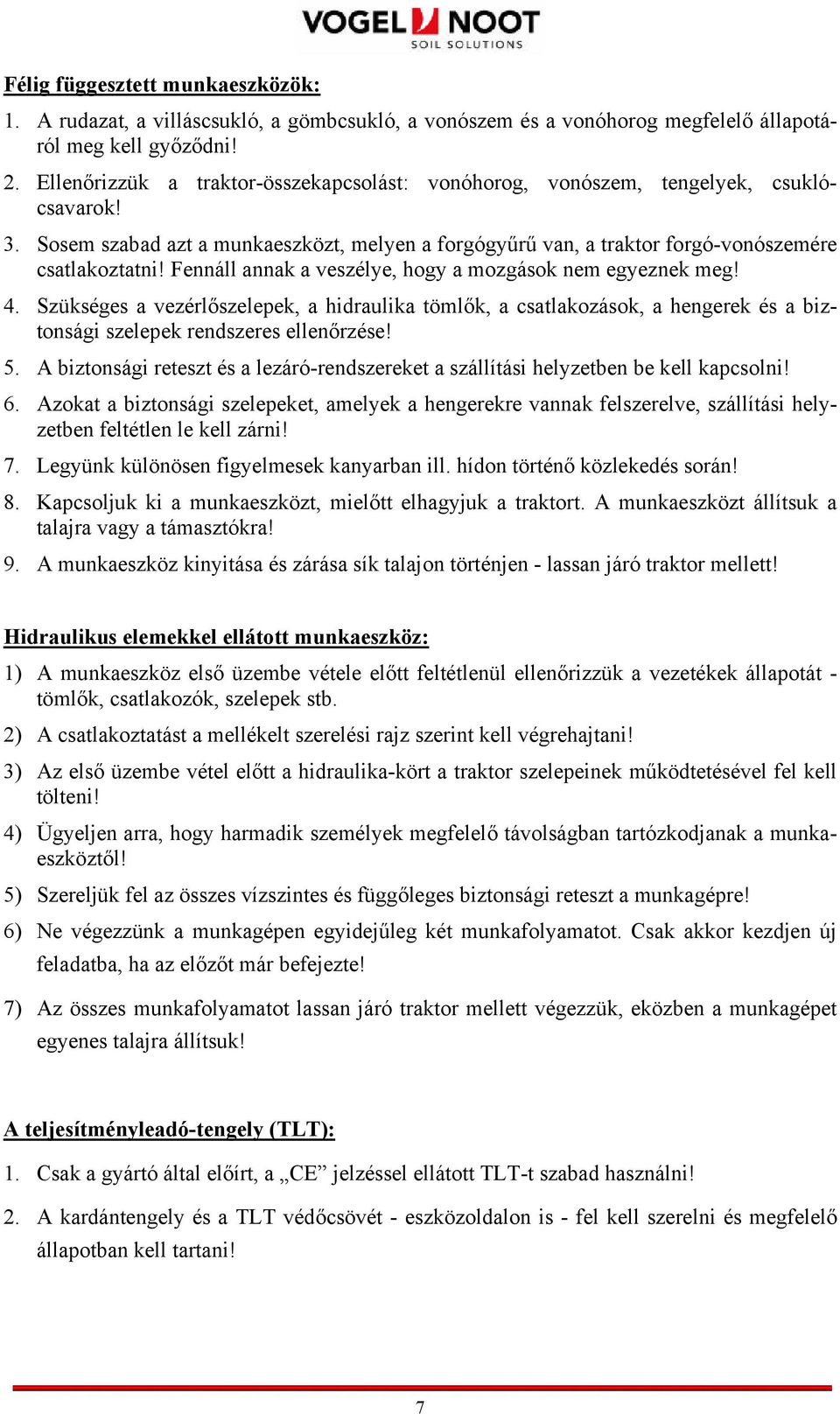

9 Félig függesztett munkaeszközök: 1. A rudazat, a villáscsukló, a gömbcsukló, a vonószem és a vonóhorog megfelelő állapotáról meg kell győződni! 2. Ellenőrizzük a traktor-összekapcsolást: vonóhorog, vonószem, tengelyek, csuklócsavarok! 3. Sosem szabad azt a munkaeszközt, melyen a forgógyűrű van, a traktor forgó-vonószemére csatlakoztatni! Fennáll annak a veszélye, hogy a mozgások nem egyeznek meg! 4. Szükséges a vezérlőszelepek, a hidraulika tömlők, a csatlakozások, a hengerek és a biztonsági szelepek rendszeres ellenőrzése! 5. A biztonsági reteszt és a lezáró-rendszereket a szállítási helyzetben be kell kapcsolni! 6. Azokat a biztonsági szelepeket, amelyek a hengerekre vannak felszerelve, szállítási helyzetben feltétlen le kell zárni! 7. Legyünk különösen figyelmesek kanyarban ill. hídon történő közlekedés során! 8. Kapcsoljuk ki a munkaeszközt, mielőtt elhagyjuk a traktort. A munkaeszközt állítsuk a talajra vagy a támasztókra! 9. A munkaeszköz kinyitása és zárása sík talajon történjen - lassan járó traktor mellett! Hidraulikus elemekkel ellátott munkaeszköz: 1) A munkaeszköz első üzembe vétele előtt feltétlenül ellenőrizzük a vezetékek állapotát - tömlők, csatlakozók, szelepek stb. 2) A csatlakoztatást a mellékelt szerelési rajz szerint kell végrehajtani! 3) Az első üzembe vétel előtt a hidraulika-kört a traktor szelepeinek működtetésével fel kell tölteni! 4) Ügyeljen arra, hogy harmadik személyek megfelelő távolságban tartózkodjanak a munkaeszköztől! 5) Szereljük fel az összes vízszintes és függőleges biztonsági reteszt a munkagépre! 6) Ne végezzünk a munkagépen egyidejűleg két munkafolyamatot. Csak akkor kezdjen új feladatba, ha az előzőt már befejezte! 7) Az összes munkafolyamatot lassan járó traktor mellett végezzük, eközben a munkagépet egyenes talajra állítsuk! A teljesítményleadó-tengely (TLT): 1. Csak a gyártó által előírt, a CE jelzéssel ellátott TLT-t szabad használni! 2. A kardántengely és a TLT védőcsövét - eszközoldalon is - fel kell szerelni és megfelelő állapotban kell tartani! 7

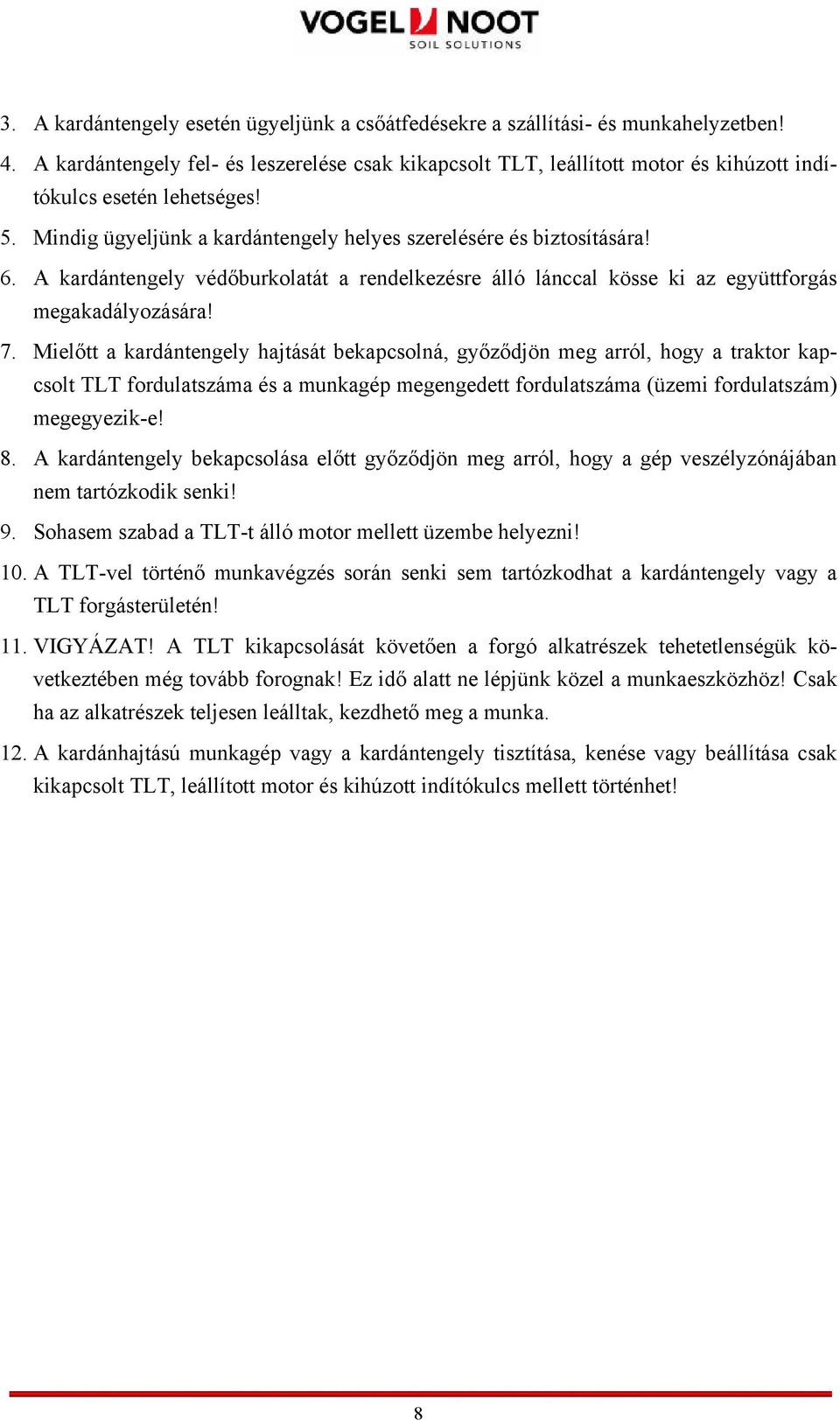

10 3. A kardántengely esetén ügyeljünk a csőátfedésekre a szállítási- és munkahelyzetben! 4. A kardántengely fel- és leszerelése csak kikapcsolt TLT, leállított motor és kihúzott indítókulcs esetén lehetséges! 5. Mindig ügyeljünk a kardántengely helyes szerelésére és biztosítására! 6. A kardántengely védőburkolatát a rendelkezésre álló lánccal kösse ki az együttforgás megakadályozására! 7. Mielőtt a kardántengely hajtását bekapcsolná, győződjön meg arról, hogy a traktor kapcsolt TLT fordulatszáma és a munkagép megengedett fordulatszáma (üzemi fordulatszám) megegyezik-e! 8. A kardántengely bekapcsolása előtt győződjön meg arról, hogy a gép veszélyzónájában nem tartózkodik senki! 9. Sohasem szabad a TLT-t álló motor mellett üzembe helyezni! 10. A TLT-vel történő munkavégzés során senki sem tartózkodhat a kardántengely vagy a TLT forgásterületén! 11. VIGYÁZAT! A TLT kikapcsolását követően a forgó alkatrészek tehetetlenségük következtében még tovább forognak! Ez idő alatt ne lépjünk közel a munkaeszközhöz! Csak ha az alkatrészek teljesen leálltak, kezdhető meg a munka. 12. A kardánhajtású munkagép vagy a kardántengely tisztítása, kenése vagy beállítása csak kikapcsolt TLT, leállított motor és kihúzott indítókulcs mellett történhet! 8

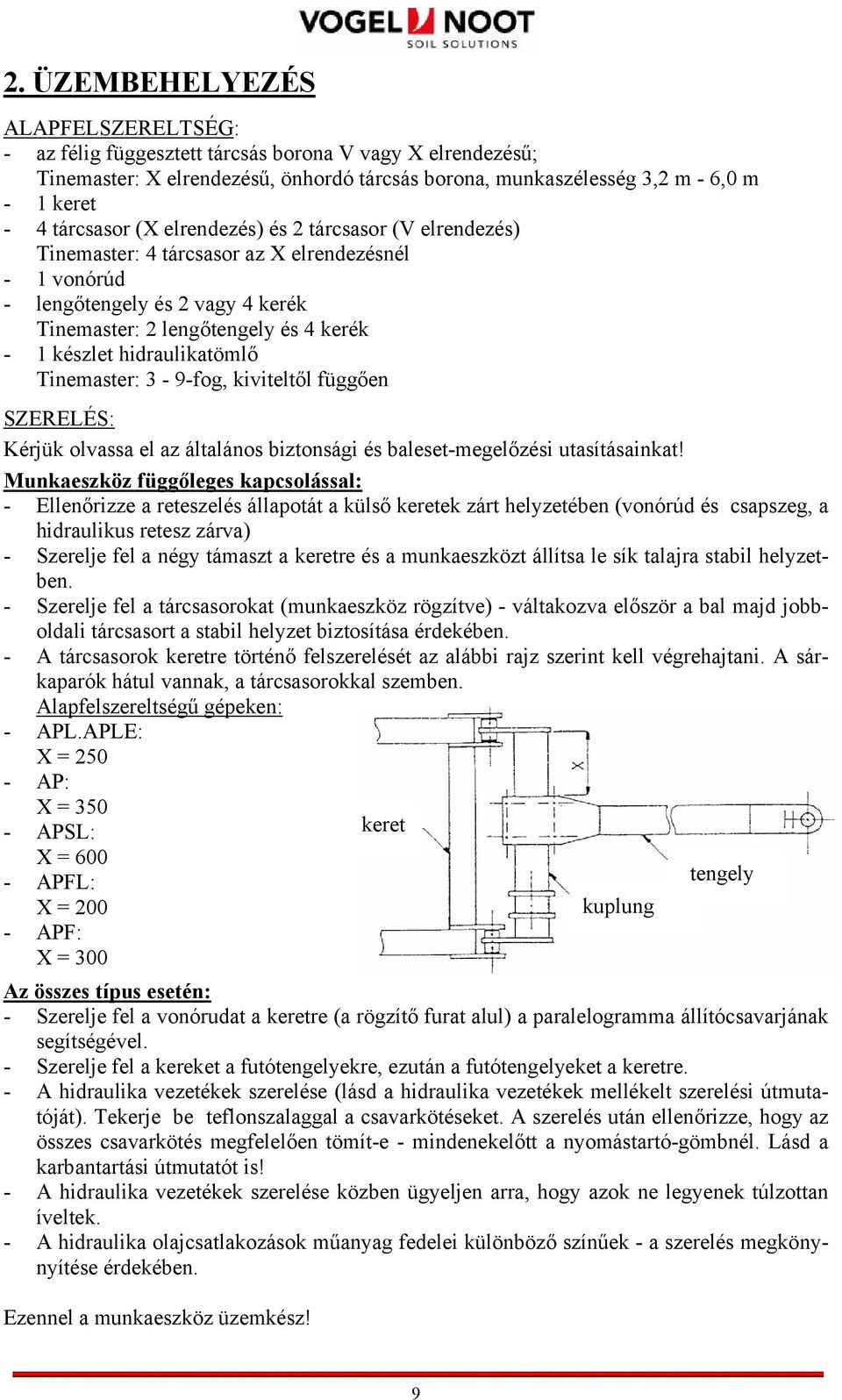

11 2. ÜZEMBEHELYEZÉS ALAPFELSZERELTSÉG: - az félig függesztett tárcsás borona V vagy X elrendezésű; Tinemaster: X elrendezésű, önhordó tárcsás borona, munkaszélesség 3,2 m - 6,0 m - 1 keret - 4 tárcsasor (X elrendezés) és 2 tárcsasor (V elrendezés) Tinemaster: 4 tárcsasor az X elrendezésnél - 1 vonórúd - lengőtengely és 2 vagy 4 kerék Tinemaster: 2 lengőtengely és 4 kerék - 1 készlet hidraulikatömlő Tinemaster: 3-9-fog, kiviteltől függően SZERELÉS: Kérjük olvassa el az általános biztonsági és baleset-megelőzési utasításainkat! Munkaeszköz függőleges kapcsolással: - Ellenőrizze a reteszelés állapotát a külső keretek zárt helyzetében (vonórúd és csapszeg, a hidraulikus retesz zárva) - Szerelje fel a négy támaszt a keretre és a munkaeszközt állítsa le sík talajra stabil helyzetben. - Szerelje fel a tárcsasorokat (munkaeszköz rögzítve) - váltakozva először a bal majd jobboldali tárcsasort a stabil helyzet biztosítása érdekében. - A tárcsasorok keretre történő felszerelését az alábbi rajz szerint kell végrehajtani. A sárkaparók hátul vannak, a tárcsasorokkal szemben. Alapfelszereltségű gépeken: - APL.APLE: X = AP: X = APSL: keret X = APFL: tengely X = 200 kuplung - APF: X = 300 Az összes típus esetén: - Szerelje fel a vonórudat a keretre (a rögzítő furat alul) a paralelogramma állítócsavarjának segítségével. - Szerelje fel a kereket a futótengelyekre, ezután a futótengelyeket a keretre. - A hidraulika vezetékek szerelése (lásd a hidraulika vezetékek mellékelt szerelési útmutatóját). Tekerje be teflonszalaggal a csavarkötéseket. A szerelés után ellenőrizze, hogy az összes csavarkötés megfelelően tömít-e - mindenekelőtt a nyomástartó-gömbnél. Lásd a karbantartási útmutatót is! - A hidraulika vezetékek szerelése közben ügyeljen arra, hogy azok ne legyenek túlzottan íveltek. - A hidraulika olajcsatlakozások műanyag fedelei különböző színűek - a szerelés megkönynyítése érdekében. Ezennel a munkaeszköz üzemkész! 9

12 CSATLAKOZTATÁS A TRAKTORRA: Az alábbiak szerint járjon el: - Csatlakoztassa mindkét hidraulika vezetéket a traktorra. - Működtesse a hidraulika elosztót annak érdekében, hogy a vonórúd gyűrűjét a traktor vonórúdjának magasságába tudja állítani. - Csatlakoztassa a munkagépet a traktorra. - Munka során a traktor csatlakoztatási pontjának 10 cm-rel magasabban kell lennie, mint a tárcsás borona vonórúdjának magassága. beállítási furatok keret Munkaeszköz függőleges felhajtása: - Csatlakoztassa a további hidraulika vezetékeket a traktorra. - Emelje meg a munkaeszközt. - Távolítsa el a szállítási mechanikus reteszelő elemeket. - Működtesse a kiemelő hengert a szállítási helyzetbe. - Hajtsa fel a munkagépet a vezérlőszelep segítségével - kérjük ügyeljen arra, hogy a munkaeszköz közvetlen közelében ne tartózkodjanak személyek! - A munkagép felhajtása után a mechanikus reteszelő berendezéseket (4 orsó; Tinemaster esetén: 2 orsó) helyezze munkahelyzetbe. A PÁRHUZAMOSSÁG BEÁLLÍTÁSA: A menetes orsó feladata az, hogy a munkaeszközt szállítás közben vízszintesen tartsa. A keretnek párhuzamosnak kell lennie a talajjal! Munka során ez az orsó a rugó egyenletes nyomásáról gondoskodik (lásd a rajzon). 1) a hidraulika orsórúdja 2) rugó 3) M30 anya 4) vonórúd 5) tengely 6) csuklós elem 10

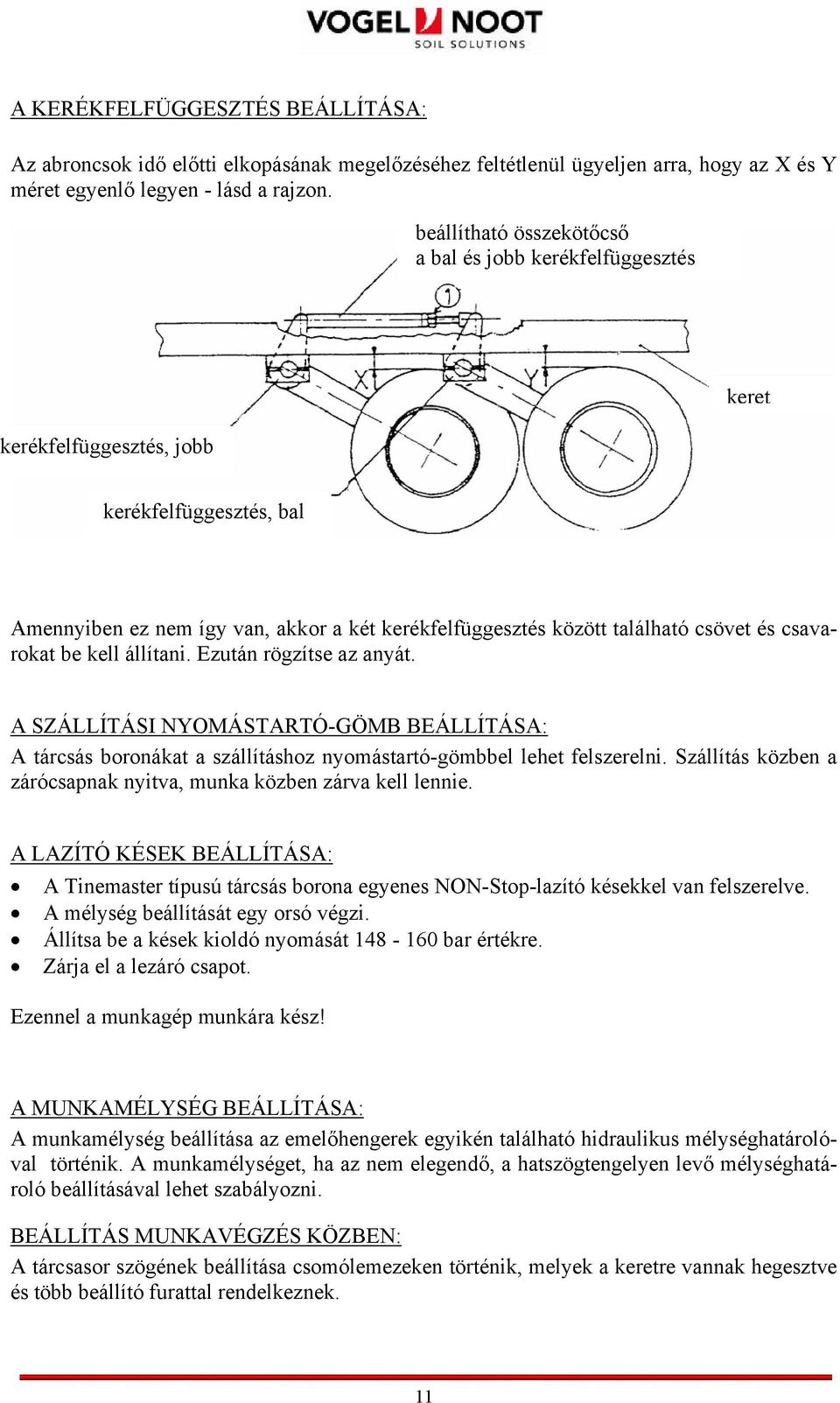

13 A KERÉKFELFÜGGESZTÉS BEÁLLÍTÁSA: Az abroncsok idő előtti elkopásának megelőzéséhez feltétlenül ügyeljen arra, hogy az X és Y méret egyenlő legyen - lásd a rajzon. beállítható összekötőcső a bal és jobb kerékfelfüggesztés kerékfelfüggesztés, jobb keret kerékfelfüggesztés, bal Amennyiben ez nem így van, akkor a két kerékfelfüggesztés között található csövet és csavarokat be kell állítani. Ezután rögzítse az anyát. A SZÁLLÍTÁSI NYOMÁSTARTÓ-GÖMB BEÁLLÍTÁSA: A tárcsás boronákat a szállításhoz nyomástartó-gömbbel lehet felszerelni. Szállítás közben a zárócsapnak nyitva, munka közben zárva kell lennie. A LAZÍTÓ KÉSEK BEÁLLÍTÁSA: A Tinemaster típusú tárcsás borona egyenes NON-Stop-lazító késekkel van felszerelve. A mélység beállítását egy orsó végzi. Állítsa be a kések kioldó nyomását bar értékre. Zárja el a lezáró csapot. Ezennel a munkagép munkára kész! A MUNKAMÉLYSÉG BEÁLLÍTÁSA: A munkamélység beállítása az emelőhengerek egyikén található hidraulikus mélységhatárolóval történik. A munkamélységet, ha az nem elegendő, a hatszögtengelyen levő mélységhatároló beállításával lehet szabályozni. BEÁLLÍTÁS MUNKAVÉGZÉS KÖZBEN: A tárcsasor szögének beállítása csomólemezeken történik, melyek a keretre vannak hegesztve és több beállító furattal rendelkeznek. 11

14 X-elrendezésű munkagép: A két elülső tárcsasornak ugyanazzal a nyitási szöggel kell rendelkeznie, mint a két hátsó tárcsasornak. Ha szükségessé válik az állítás, akkor állítsa az elülső tárcsasort a 3. furatra és a hátsó tárcsasort a 4. furatra. Ha a tárcsasorok túl mélyre vannak állítva, akkor az elülső tárcsasorokat 1 vagy 2 furattal be kell csukni. De ha a tárcsasorok túl magasra vannak beállítva, akkor az elülső tárcsasorokat 1 vagy 2 furattal ki kell nyitni - lásd a rajzon. nyitás zárás zárás nyitás V-elrendezésű munkagép: Ha a munkagép balra húz, akkor állítsa a vonórudat inkább jobb irányba. 12

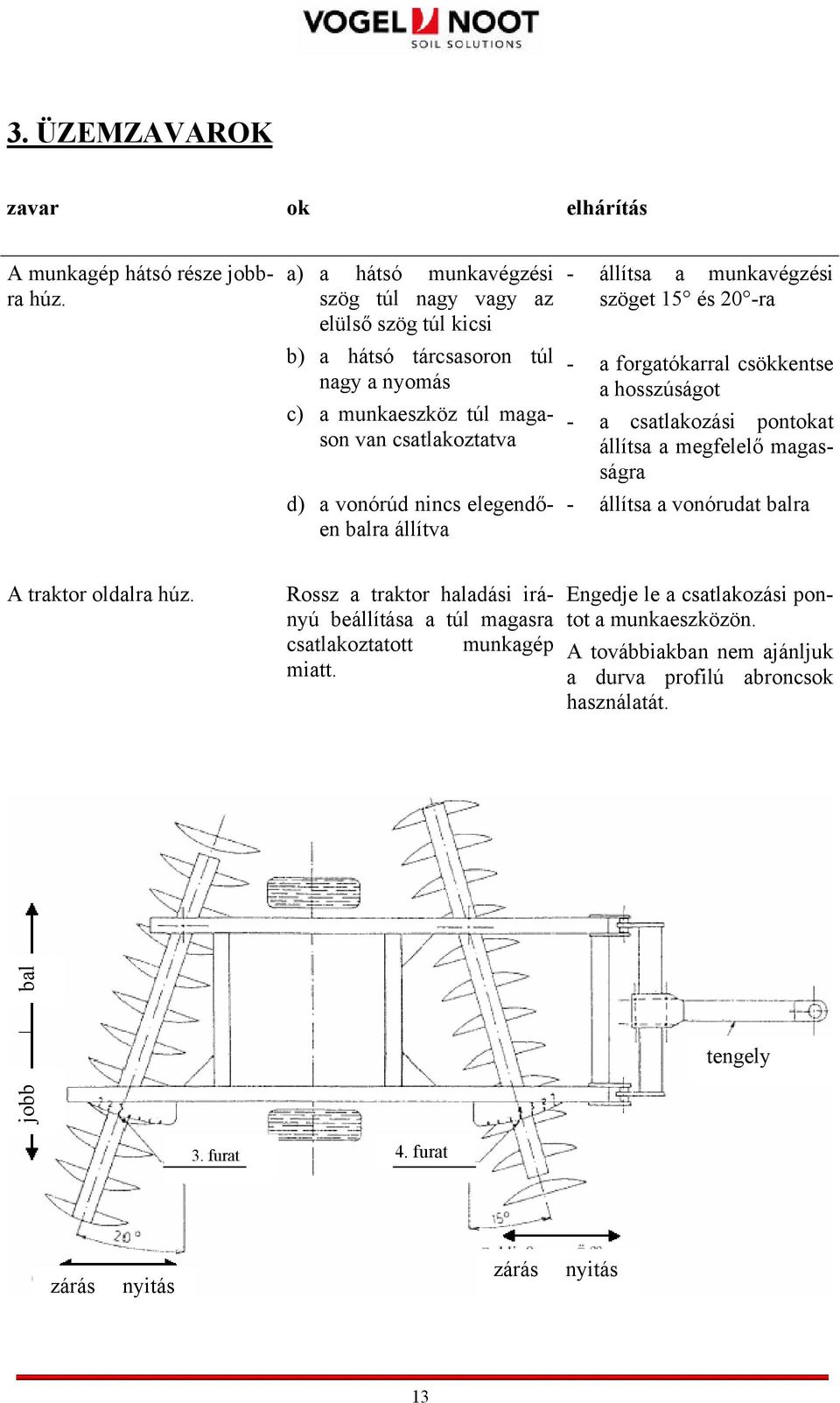

15 3. ÜZEMZAVAROK zavar ok elhárítás A munkagép hátsó része jobbra húz. a) a hátsó munkavégzési szög túl nagy vagy az elülső szög túl kicsi b) a hátsó tárcsasoron túl nagy a nyomás c) a munkaeszköz túl magason van csatlakoztatva d) a vonórúd nincs elegendően balra állítva - állítsa a munkavégzési szöget 15 és 20 -ra - a forgatókarral csökkentse a hosszúságot - a csatlakozási pontokat állítsa a megfelelő magasságra - állítsa a vonórudat balra A traktor oldalra húz. Rossz a traktor haladási irányú beállítása a túl magasra csatlakoztatott munkagép miatt. Engedje le a csatlakozási pontot a munkaeszközön. A továbbiakban nem ajánljuk a durva profilú abroncsok használatát. tengely jobb bal 3. furat 4. furat zárás nyitás zárás nyitás 13

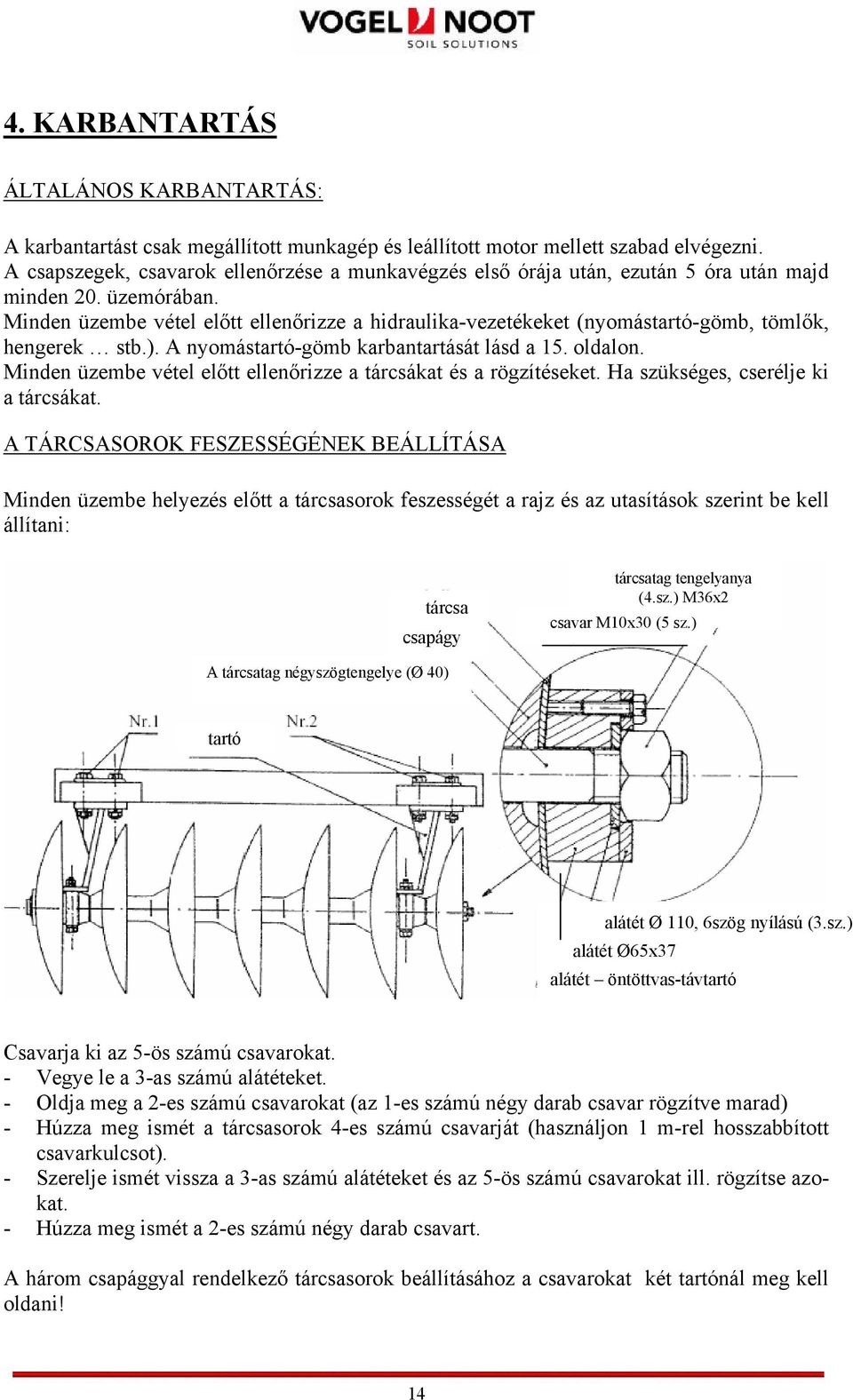

16 4. KARBANTARTÁS ÁLTALÁNOS KARBANTARTÁS: A karbantartást csak megállított munkagép és leállított motor mellett szabad elvégezni. A csapszegek, csavarok ellenőrzése a munkavégzés első órája után, ezután 5 óra után majd minden 20. üzemórában. Minden üzembe vétel előtt ellenőrizze a hidraulika-vezetékeket (nyomástartó-gömb, tömlők, hengerek stb.). A nyomástartó-gömb karbantartását lásd a 15. oldalon. Minden üzembe vétel előtt ellenőrizze a tárcsákat és a rögzítéseket. Ha szükséges, cserélje ki a tárcsákat. A TÁRCSASOROK FESZESSÉGÉNEK BEÁLLÍTÁSA Minden üzembe helyezés előtt a tárcsasorok feszességét a rajz és az utasítások szerint be kell állítani: tárcsa csapágy tárcsatag tengelyanya (4.sz.) M36x2 csavar M10x30 (5 sz.) A tárcsatag négyszögtengelye (Ø 40) tartó alátét Ø 110, 6szög nyílású (3.sz.) alátét Ø65x37 alátét öntöttvas-távtartó Csavarja ki az 5-ös számú csavarokat. - Vegye le a 3-as számú alátéteket. - Oldja meg a 2-es számú csavarokat (az 1-es számú négy darab csavar rögzítve marad) - Húzza meg ismét a tárcsasorok 4-es számú csavarját (használjon 1 m-rel hosszabbított csavarkulcsot). - Szerelje ismét vissza a 3-as számú alátéteket és az 5-ös számú csavarokat ill. rögzítse azokat. - Húzza meg ismét a 2-es számú négy darab csavart. A három csapággyal rendelkező tárcsasorok beállításához a csavarokat két tartónál meg kell oldani! 14

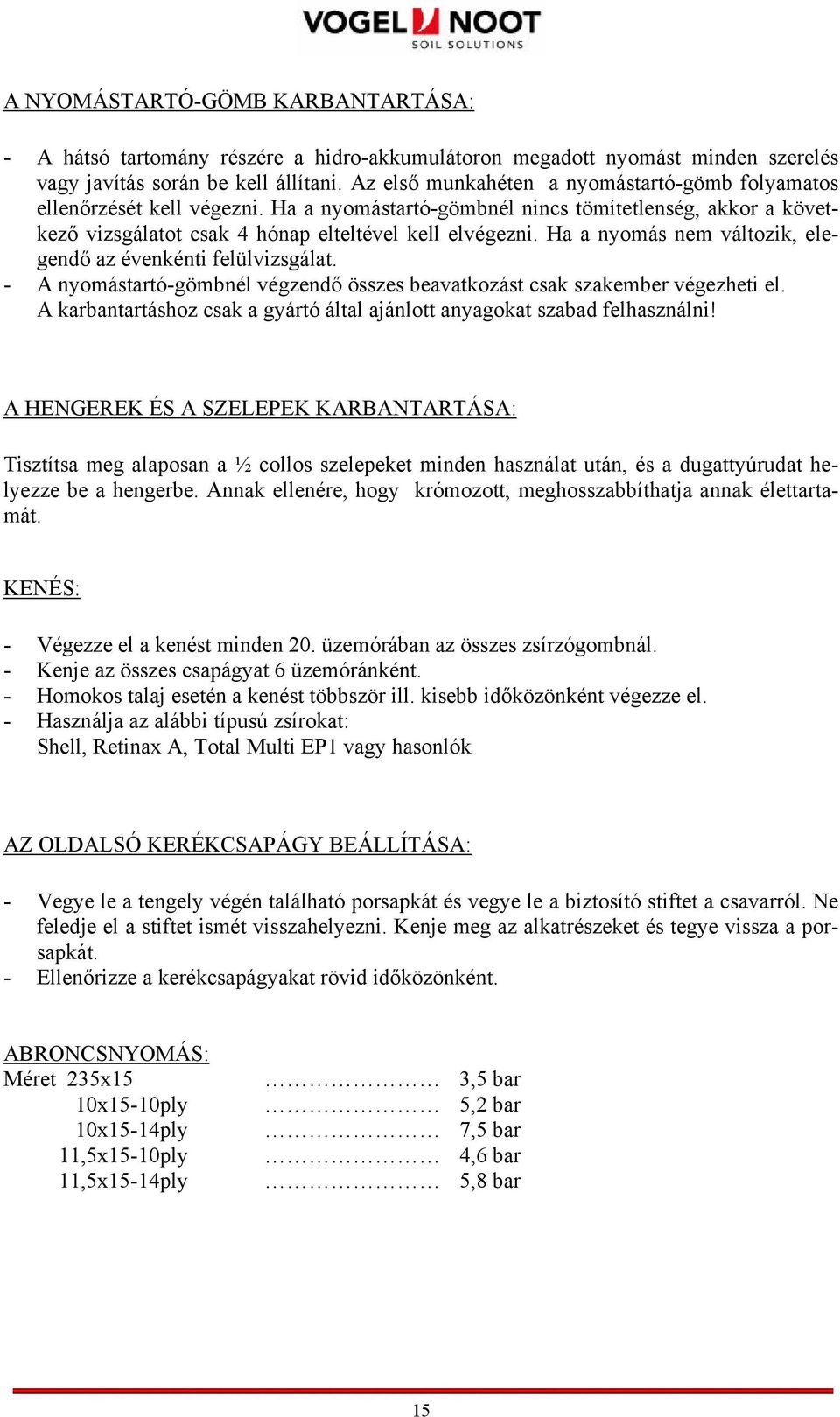

17 A NYOMÁSTARTÓ-GÖMB KARBANTARTÁSA: - A hátsó tartomány részére a hidro-akkumulátoron megadott nyomást minden szerelés vagy javítás során be kell állítani. Az első munkahéten a nyomástartó-gömb folyamatos ellenőrzését kell végezni. Ha a nyomástartó-gömbnél nincs tömítetlenség, akkor a következő vizsgálatot csak 4 hónap elteltével kell elvégezni. Ha a nyomás nem változik, elegendő az évenkénti felülvizsgálat. - A nyomástartó-gömbnél végzendő összes beavatkozást csak szakember végezheti el. A karbantartáshoz csak a gyártó által ajánlott anyagokat szabad felhasználni! A HENGEREK ÉS A SZELEPEK KARBANTARTÁSA: Tisztítsa meg alaposan a ½ collos szelepeket minden használat után, és a dugattyúrudat helyezze be a hengerbe. Annak ellenére, hogy krómozott, meghosszabbíthatja annak élettartamát. KENÉS: - Végezze el a kenést minden 20. üzemórában az összes zsírzógombnál. - Kenje az összes csapágyat 6 üzemóránként. - Homokos talaj esetén a kenést többször ill. kisebb időközönként végezze el. - Használja az alábbi típusú zsírokat: Shell, Retinax A, Total Multi EP1 vagy hasonlók AZ OLDALSÓ KERÉKCSAPÁGY BEÁLLÍTÁSA: - Vegye le a tengely végén található porsapkát és vegye le a biztosító stiftet a csavarról. Ne feledje el a stiftet ismét visszahelyezni. Kenje meg az alkatrészeket és tegye vissza a porsapkát. - Ellenőrizze a kerékcsapágyakat rövid időközönként. ABRONCSNYOMÁS: Méret 235x15 10x15-10ply 10x15-14ply 11,5x15-10ply 11,5x15-14ply 3,5 bar 5,2 bar 7,5 bar 4,6 bar 5,8 bar 15

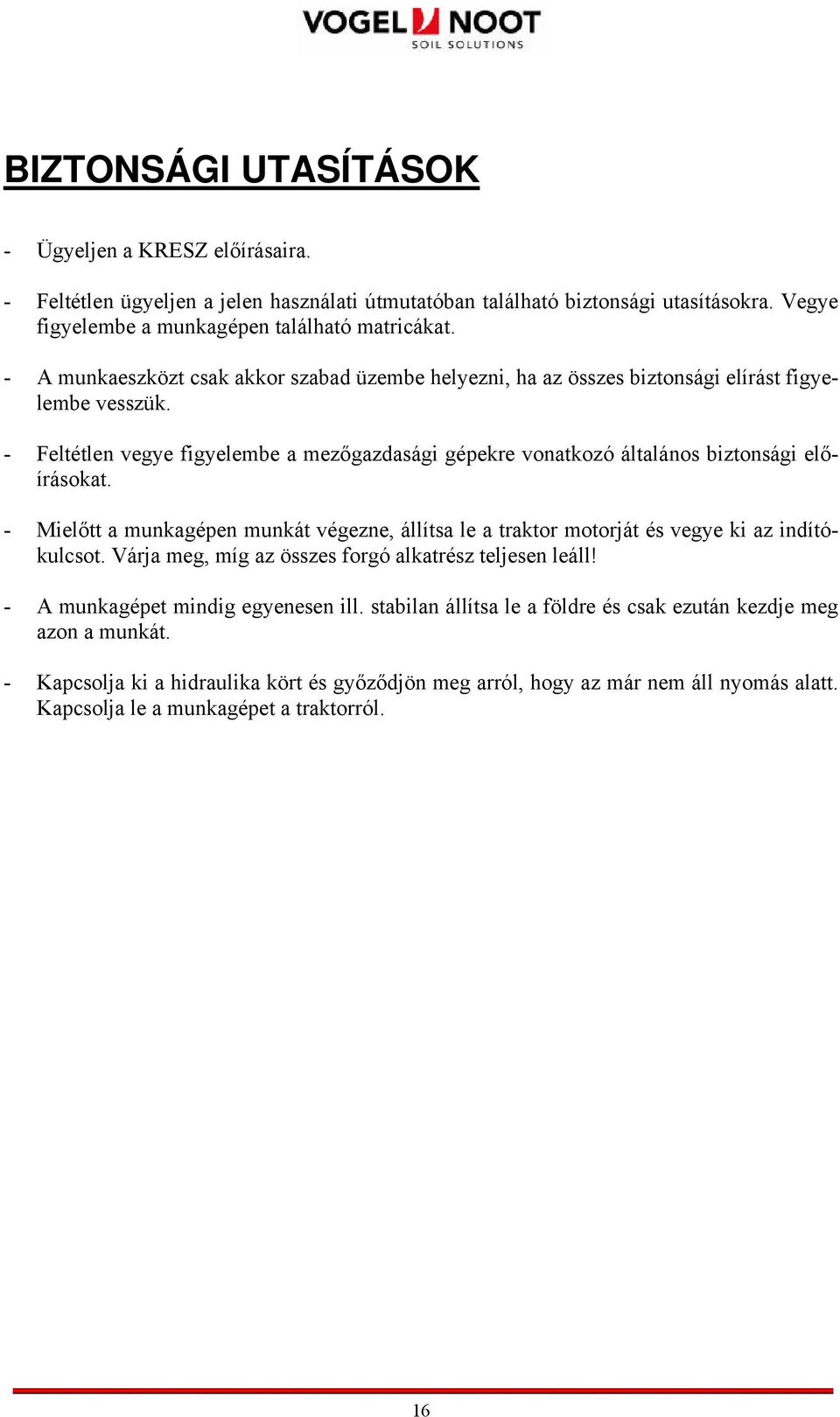

18 BIZTONSÁGI UTASÍTÁSOK - Ügyeljen a KRESZ előírásaira. - Feltétlen ügyeljen a jelen használati útmutatóban található biztonsági utasításokra. Vegye figyelembe a munkagépen található matricákat. - A munkaeszközt csak akkor szabad üzembe helyezni, ha az összes biztonsági elírást figyelembe vesszük. - Feltétlen vegye figyelembe a mezőgazdasági gépekre vonatkozó általános biztonsági előírásokat. - Mielőtt a munkagépen munkát végezne, állítsa le a traktor motorját és vegye ki az indítókulcsot. Várja meg, míg az összes forgó alkatrész teljesen leáll! - A munkagépet mindig egyenesen ill. stabilan állítsa le a földre és csak ezután kezdje meg azon a munkát. - Kapcsolja ki a hidraulika kört és győződjön meg arról, hogy az már nem áll nyomás alatt. Kapcsolja le a munkagépet a traktorról. 16

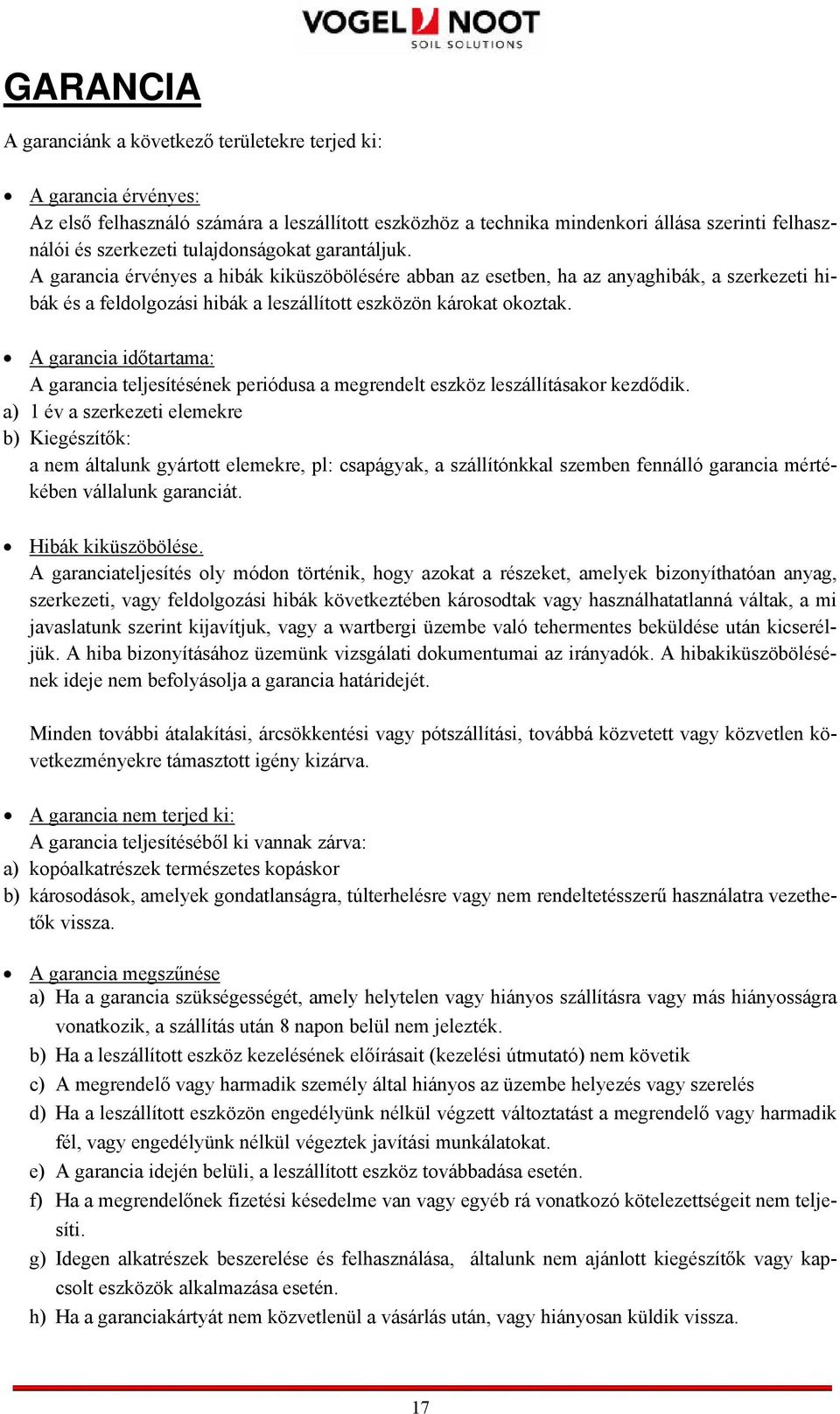

19 GARANCIA A garanciánk a következő területekre terjed ki: A garancia érvényes: Az első felhasználó számára a leszállított eszközhöz a technika mindenkori állása szerinti felhasználói és szerkezeti tulajdonságokat garantáljuk. A garancia érvényes a hibák kiküszöbölésére abban az esetben, ha az anyaghibák, a szerkezeti hibák és a feldolgozási hibák a leszállított eszközön károkat okoztak. A garancia időtartama: A garancia teljesítésének periódusa a megrendelt eszköz leszállításakor kezdődik. a) 1 év a szerkezeti elemekre b) Kiegészítők: a nem általunk gyártott elemekre, pl: csapágyak, a szállítónkkal szemben fennálló garancia mértékében vállalunk garanciát. Hibák kiküszöbölése. A garanciateljesítés oly módon történik, hogy azokat a részeket, amelyek bizonyíthatóan anyag, szerkezeti, vagy feldolgozási hibák következtében károsodtak vagy használhatatlanná váltak, a mi javaslatunk szerint kijavítjuk, vagy a wartbergi üzembe való tehermentes beküldése után kicseréljük. A hiba bizonyításához üzemünk vizsgálati dokumentumai az irányadók. A hibakiküszöbölésének ideje nem befolyásolja a garancia határidejét. Minden további átalakítási, árcsökkentési vagy pótszállítási, továbbá közvetett vagy közvetlen következményekre támasztott igény kizárva. A garancia nem terjed ki: A garancia teljesítéséből ki vannak zárva: a) kopóalkatrészek természetes kopáskor b) károsodások, amelyek gondatlanságra, túlterhelésre vagy nem rendeltetésszerű használatra vezethetők vissza. A garancia megszűnése a) Ha a garancia szükségességét, amely helytelen vagy hiányos szállításra vagy más hiányosságra vonatkozik, a szállítás után 8 napon belül nem jelezték. b) Ha a leszállított eszköz kezelésének előírásait (kezelési útmutató) nem követik c) A megrendelő vagy harmadik személy által hiányos az üzembe helyezés vagy szerelés d) Ha a leszállított eszközön engedélyünk nélkül végzett változtatást a megrendelő vagy harmadik fél, vagy engedélyünk nélkül végeztek javítási munkálatokat. e) A garancia idején belüli, a leszállított eszköz továbbadása esetén. f) Ha a megrendelőnek fizetési késedelme van vagy egyéb rá vonatkozó kötelezettségeit nem teljesíti. g) Idegen alkatrészek beszerelése és felhasználása, általunk nem ajánlott kiegészítők vagy kapcsolt eszközök alkalmazása esetén. h) Ha a garanciakártyát nem közvetlenül a vásárlás után, vagy hiányosan küldik vissza. 17
