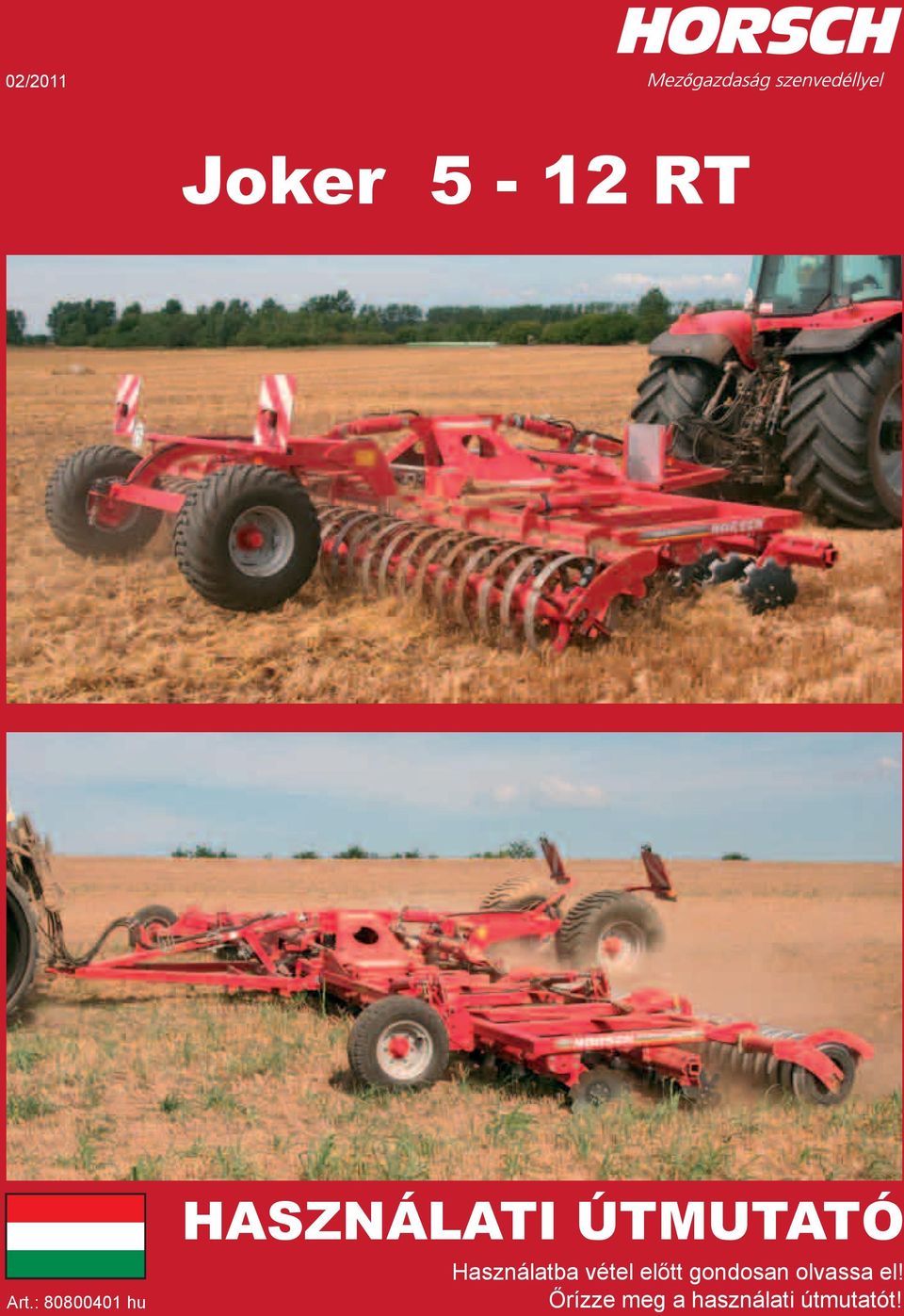

1 02/2011 Joker 5-12 RT Art.: hu HASZNÁLATI ÚTMUTATÓ Használatba vétel előtt gondosan olvassa el! Őrízze meg a használati útmutatót!

2 EU megfelelőségi nyilatkozat A 2006/42/EU számú EU irányelvnek megfelelően Mi, a HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf kizárólagos felelősségünk tudatában kijelentjük, hogy termékünk HORSCH Joker 5 RT fra serienr RT RT RT RT és kiegészítő felszerelései melyre ez a nyilatkozat vonatkozik, megfelel a 2006/42/EU számú EU irányelv idevonatkozó alapvető biztonsági és egészségügyi követelményeinek. Az EU irányelvben foglalt biztonsági és egészségvédelmi követelmények szakszerű megvalósításához az alábbi szabványokat és műszaki előírásokat vettük figyelembe: DIN EN ISO Gépek biztonsága, 1. rész DIN EN ISO Gépek biztonsága, 2. rész DIN EN ISO Kockázat megítélése Schwandorf, Hely és dátum; Dokumentációkért felelős személy: Gerhard Muck M. Horsch P. Horsch (Cégvezető) (fejlesztés és szerkesztés)

3 Kérjük válassza le és küldje el a HORSCH Maschinen GmbH címére, vagy adja át betanításkor a HORSCH Maschinen GmbH képviselőjének! A használati utasítás/pótalkatrész lista kiadási időpontja: 02/ Joker 5-12 RT hu Aláírásommal igazolom a fent nevezett géphez tartozó használati útmutató átvételét. A berendezés kezelését és a vonatkozó biztonságtechnikai előírásokat érintő oktatásban részesültem a HORSCH ügyfélszolgálati munkatársa vagy kereskedelmi partnere által.... Az ügyfélszolgálati munkatárs neve Átvételi elismervény Ezen átvételi elismervény visszaküldése nélkül nem érvényesítheti esetleges garanciális igényét! Címzett: HORSCH Maschinen GmbH Postfach D Schwandorf Fax: +49 (0) 9431 / A gép típusa: gyári szám:..... a kiszállítás dátuma: Kereskedő Név:... utca:... irsz.:... hely: Tel.:... Fax : ügyfélszám:... Bemutató gép - első használat Bemutató gép - állomáshely váltás Végleg eladott bemutató gép - használat Új gép - első használat Használt gép - állomáshely váltás Ügyfél Név:... utca: irsz.:... hely:... Tel.:... Fax: ügyfélszám:... Tudomásul veszem, hogy a garanciális igény csak akkor érvényesíthető, ha a berendezés átvétele után ezt az adatlapot teljeskörűen kitöltve és aláírva eljuttatom a HORSCH Maschinen GmbH címére, vagy átadtam az ügyfélszolgálati munkatársnak Hely és dátum A Vevő aláírása

4

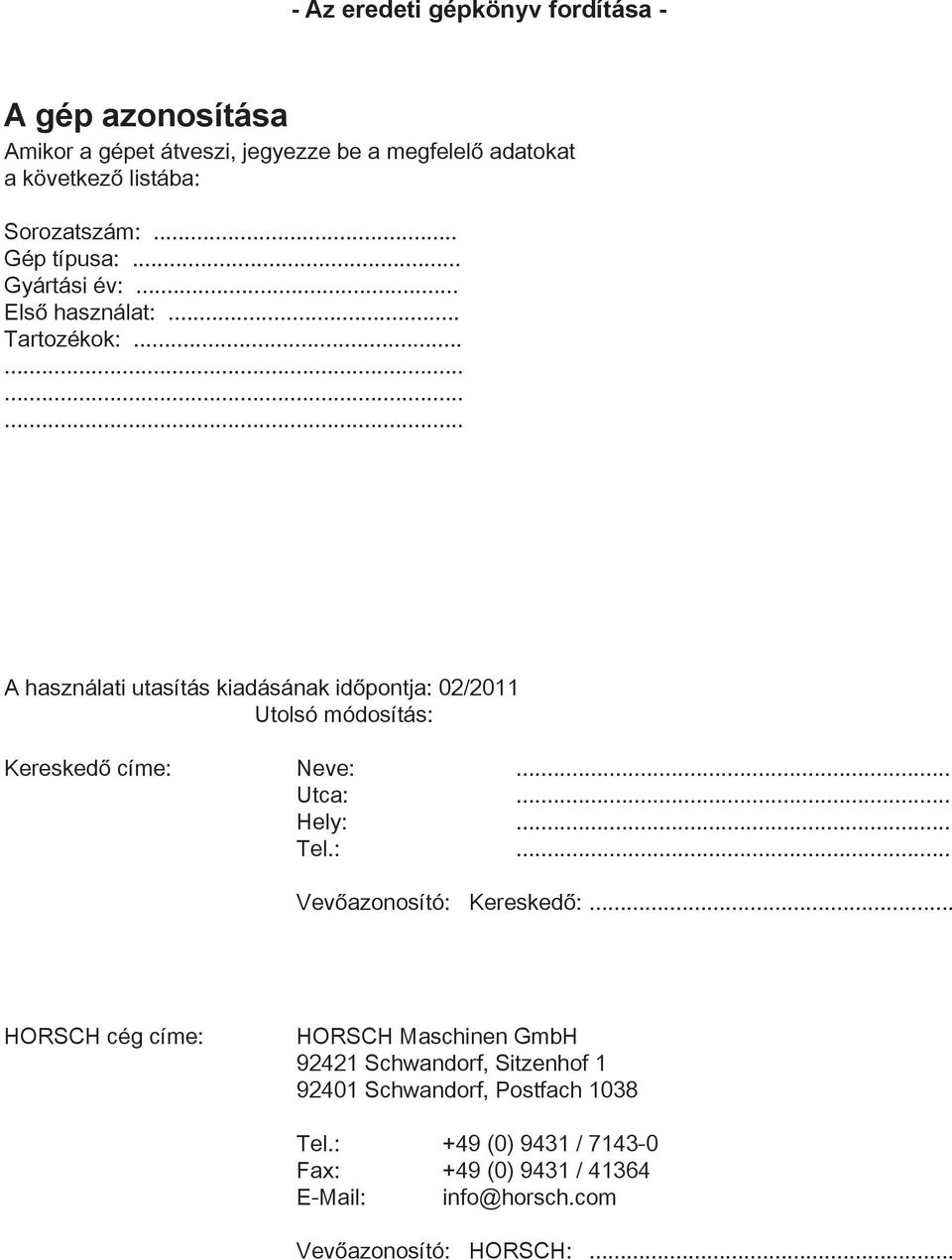

5 - Az eredeti gépkönyv fordítása - A gép azonosítása Amikor a gépet átveszi, jegyezze be a megfelelő adatokat a következő listába: Sorozatszám:... Gép típusa:... Gyártási év:... Első használat:... Tartozékok: A használati utasítás kiadásának időpontja: 02/2011 Utolsó módosítás: Kereskedő címe: Neve:... Utca:... Hely:... Tel.:... Vevőazonosító: Kereskedő:... HORSCH cég címe: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com Vevőazonosító: HORSCH:...

6 Település Név elefonszám Fax cím Baja Bátyity Antal 30/ / Budapest Hugyecz Gábor 30/ / Csorna Hideg János 30/ / Debrecen Szűcs Zsolt 30/ / Dombóvár Mangó János 30/ / Miskolc Molnár Péter 30/ / Nyíregyháza Bálint Imre 30/ / Orosháza Czékmány Antal 30/ / Pécs Bernáth Péter 30/ / Szekszárd Bacher Róbert 30/ / Székesfehérvár Ördögh Róbert 30/ / Szolnok Túri József 30/ / Szombathely Tóth Miklós 30/ / Zalaegerszeg Egyed János 30/ /

7

8 Tartalomjegyzék Bevezetés...4 Előszó...4 Panaszok intézése...4 Rendeltetésszerű használat...5 Károsodások következménye...5 Engedélyezett kezelő...6 Védőfelszerelések...6 Biztonsággal kapcsolatos adatok...7 Biztonsági ábrák...7 Üzembiztonság...9 Közlekedésbiztonság...9 Nyomástároló...9 Szerelvények cseréje...10 Az alkalmazás helyén...10 Ápolás és karbantartás...10 Beszállítás...11 Felszerelés...11 Szállításával...12 Műszaki adatok...13 Joker 5 RT...13 Joker 6 RT...13 Joker 8 RT...13 Joker 10 RT...13 Joker 12 RT...13 Világítás...14 Joker 5 / 6 és 8 RT hidraulika...14 Joker 10 és 12 RT hidraulika...15 Beállítás/kezelés...16 Csoroszlyatárcsák...16 Tömörítő...16 Vontatórúd (Joker 5, 6 és 8 RT)...17 Gép csatlakoztatása és leválasztása...17 Fel-/lehajtás...18 Joker 5, 6 és 8 RT...18 Joker 10 és 12 RT...19 Gép leállítása...20 Mélység beállítása...20 Támasztókerekek beállítása...21 Oldalkorlátozás (opció)...21 Fékberendezés...22 Légfékberendezés...22 Hidraulikus fék...24 DuoDrill...25 A DrillManager felszerelése...25 Befúvó peremének utánhúzása...28 Adagoló készülék...29 Forgórész csere...30 Forgórész csere teli tartály esetén...30 Tömítőél ellenőrzése...31 Forgórész finom vetőmagokhoz...31 Repcekefe...33 Adagoló készülék injektor zsilippel...33 Adagoló készülék karbantartása...34 Ápolás és karbantartás...35 Tisztítás...35 Karbantartási időközök...35 Konzerválás...35 A gép kenése...36 Higiénia...36 A kenőanyagok kezelése...36 Karbantartás áttekintése...37 Kenési helyek...38 Metrikus csavarok meghúzási nyomatéka Csavarok...39 Hüvelykes méretű csavarok meghúzási nyomatéka

9 3

10 Bevezetés Előszó A gép üzembe helyezése előtt a kezelési útmutatót gondosan olvassa el és az előírásait tartsa be. Ezáltal elkerüli a veszélyeket, csökkenti a javítási költségeket és a kiesett időt, növeli a gép megbízhatóságát és élettartamát. Tartsa be a biztonsági utasításokat! A HORSCH cég semmiféle felelősséget nem vállal a kezelési útmutató be nem tartása miatt bekövetkező károkért és üzemzavarokért. Ez a kezelési útmutató megkönnyíti Önnek a gép megismerését és rendeltetésszerű használatát. A használati utasítást olvassa el és vegye figyelembe minden olyan személy, aki a géppel vagy a gépen dolgozik pl. ¾ kezeli (beleértve az előkészítést, üzemzavarelhárítást munka közben, ápolást) ¾ karbantartó (gondozás, felülvizsgálat) ¾ szállításával bíztak meg. Panaszok intézése Reklamációkat a HORSCH cég forgalmazó partnerén keresztül a HORSCH cég Schwandorf-i szervizrészlegéhez kell benyújtani. Csak azokat a panaszokat tudjuk feldolgozni, amelyeket teljesen kitöltött állapotban és legkésőbb 4 héttel a káresemény megtörténte után küldtek be. Ha a régi alkatrészt visszakérjük, akkor az alkatrészszállítást "R" betű jelöli. Kérjük, hogy ezeket az alkatrészeket letisztítva és kiürítve egy reklamációs űrlappal és a hiba pontos leírásával együtt 4 héten belül küldje vissza a HORSCH cégnek. Ha az alkatrész szállításához nincs szükség a régi alkatrészre: Ezeket az alkatrészeket még további 12 hétig döntéshozatal céljából őrizze meg. Idegen cégek által végzett, vagy várhatóan 10 munkaóránál többet igénylő javításokról előzetesen egyeztessen a szervizrészleggel. Az üzemeltetési útmutatóval kap egy átvételi elismervényt. Külszolgálati munkatársunk megtanítja a gép kezelését és ápolását. Azután küldje vissza az átvételi elismervényt a HORSCH cégnek. Ezzel nyugtázza, hogy a gépet szabályszerű állapotban átvette. A kezelési útmutatóban bemutatott, a gépek fejlesztését szolgáló képek, műszaki adatok és súlyok változtatásának jogát fenntartjuk. 4

11 Rendeltetésszerű használat A gépet a technika jelenlegi állásának megfelelően és az elfogadott biztonságtechnikai szabályok szerint gyártottuk. A használat során mégis előfordulhat, hogy a kezelő vagy egy kívülálló személy megsérül, illetve a gép vagy más értéktárgy károsodik. A gépet csak műszakilag kifogástalan állapotban, rendeltetésszerűen, a biztonsági előírásokat és a veszélyeket ismerve a kezelési útmutató betartásával működtesse! Különösen azokat az üzemzavarokat hárítsa el azonnal, amelyek a biztonságot befolyásolják. A gépet csak olyan személyek helyezhetik üzembe, tarthatják karban és használhatják, akiket ezzel megbíztak, és akik a veszélyekről oktatást kaptak. Az eredeti alkatrészeket és tartozékokat a HORSCH cég kifejezetten ehhez a géphez tervezte. A nem általunk szállított pótalkatrészeket és tartozékokat nem ellenőriztük és nem engedélyeztük. A HORSCH cégtől idegen alkatrészek beépítése vagy használata a gép tervezésnél megadott tulajdonságait negatív irányba változtathatja, ezáltal befolyásolhatja a gép és az emberek biztonságát. A nem eredeti alkatrészek használatából eredő károkért a HORSCH cég semmiféle felelősséget nem vállal. Károsodások következménye A gépet a HORSCH cég különös gondossággal készítette el. Ennek ellenére rendeltetésszerű használat esetén is keletkezhetnek károk. ¾ Sérülés külső behatás miatt. ¾ Hibás vagy nem a körülményeknek megfelelő fordulatszámok, munkavégzési és haladási sebességek. ¾ A készülék hibás vagy helytelen beépítése vagy beállítása. ¾ A használati útmutató figyelmen kívül hagyása. ¾ Elmaradt vagy szakszerűtlen karbantartás és ápolás. ¾ Hiányzó, kopott vagy törött megmunkáló szerszámok. Ezek miatt minden használat előtt és közben is vizsgálja meg, hogy a gép működése és beállítása megfelelő-e. A nem a gépen keletkezett károk megtérítésével kapcsolatos követeléseket elutasítjuk. Ehhez tartozik az is, hogy kizárjuk a közlekedési vagy kezelési hibából bekövetkezett károk megtérítését. A gép szokásos alkalmazása mezőgazdasági földek művelése. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből következő károkért a HORSCH cég nem vállal felelősséget. A kockázatot egyedül a felhasználó viseli. A vonatkozó balesetelhárítási előírásokat, valamint az egyébként általánosan elfogadott biztonságtechnikai, munkaegészségügyi és közlekedési rendszabályokat tartsa be. A rendeltetésszerű használathoz tartozik a kezelési útmutató figyelembe vétele és a gyártó által előírt üzemelési-, karbantartási és javítási utasítások betartása is. 5

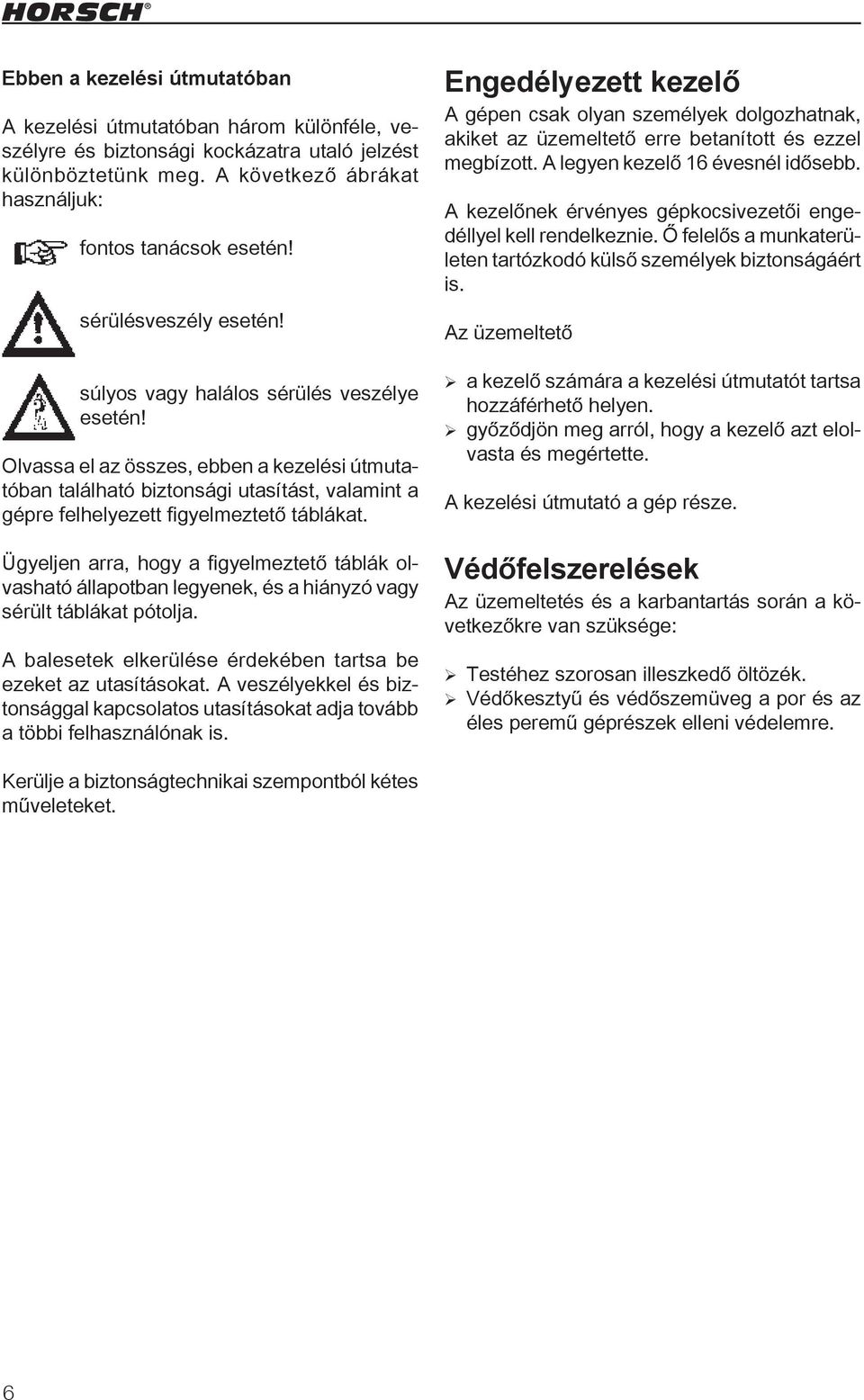

12 Ebben a kezelési útmutatóban A kezelési útmutatóban három különféle, veszélyre és biztonsági kockázatra utaló jelzést különböztetünk meg. A következő ábrákat használjuk: fontos tanácsok esetén! sérülésveszély esetén! súlyos vagy halálos sérülés veszélye esetén! Olvassa el az összes, ebben a kezelési útmutatóban található biztonsági utasítást, valamint a gépre felhelyezett figyelmeztető táblákat. Ügyeljen arra, hogy a figyelmeztető táblák olvasható állapotban legyenek, és a hiányzó vagy sérült táblákat pótolja. A balesetek elkerülése érdekében tartsa be ezeket az utasításokat. A veszélyekkel és biztonsággal kapcsolatos utasításokat adja tovább a többi felhasználónak is. Engedélyezett kezelő A gépen csak olyan személyek dolgozhatnak, akiket az üzemeltető erre betanított és ezzel megbízott. A legyen kezelő 16 évesnél idősebb. A kezelőnek érvényes gépkocsivezetői engedéllyel kell rendelkeznie. Ő felelős a munkaterületen tartózkodó külső személyek biztonságáért is. Az üzemeltető ¾ a kezelő számára a kezelési útmutatót tartsa hozzáférhető helyen. ¾ győződjön meg arról, hogy a kezelő azt elolvasta és megértette. A kezelési útmutató a gép része. Védőfelszerelések Az üzemeltetés és a karbantartás során a következőkre van szüksége: ¾ Testéhez szorosan illeszkedő öltözék. ¾ Védőkesztyű és védőszemüveg a por és az éles peremű géprészek elleni védelemre. Kerülje a biztonságtechnikai szempontból kétes műveleteket. 6

13 Biztonsággal kapcsolatos adatok A következő, veszélyek ellen óvó és biztonsági utasítások a kezelési útmutató minden fejezetére érvényesek. Biztonsági ábrák A gépen A gép üzembe helyezése előtt olvassa el a kezelési útmutatót és tartsa be az ott leírtakat! Ne tartózkodjon a kihajtható géprészek lengéstartományában! A karbantartási és javítási munkálatok megkezdése előtt a motort állítsa le és a kulcsot húzza ki. Soha ne nyúljon a zúzódásveszélyes területekre, amíg ott az alkatrészek mozoghatnak! Vigyázzon a kifröccsenő nagynyomású folyadékokra, tartsa be a kezelési útmutató előírásait! A veszélyeztetett tartományban csak akkor tartózkodhat, ha a biztonsági támaszokat behelyezte! 7

14 Tilos a gépen utazni! Közúti közlekedés előtt távolítsa el az alkumínium csíptetőket, mert ellenkező esetben a tömörítők összeütközhetnek összehajtáskor. Ne másszon fel a forgó alkatrészekre. Csak a megfelelő kapaszkodóeszközöket használja! Az emelőkar állását kapcsolja munka helyzetből szállítási helyzetbe (10 / 12 RT) Rakodóhorog; rakodási munkálatoknál ide akassza be a teherfelvevő eszközt (lánc, kötél stb.)! Maschine Zeichnung Zeichnungsnummer Aufkleber A zárócsapot csak mélységállításhoz kapcsolja át (5-8 RT) óra munka után a kerékanyákat és a kerékcsavarokat húzza meg h / Nm Maschine Zeichnung Zeichnungsnum Maschine Vorlage Zeichnung Verladehacken ed Sept 03 8 Zeichnungsnummer Dateiname Entw. Datum

15 Üzembiztonság A gépet csak azután szabad üzembe helyezni, hogy a forgalmazó munkatársa, a HORSCH cég munkatársa vagy képviselője betanította a kezelését. Az átvételi elismervényt kitöltve küldje vissza a HORSCH cégnek. Közlekedésbiztonság Közutakon, utcákon, tereken haladva tartsa be az érvényes közlekedési szabályokat. Tartsa be az engedélyezett szállítási szélességet és magasságokat és szerelje fel a világítófigyelmeztető- és védőberendezéseket. Ügyeljen a megengedett tengelyterhelésre, a gumiabroncsok terhelhetőségére és az összsúlyra, hogy a gép kormányozhatósága és fékezhetősége megfelelő maradjon. A menettulajdonságokat befolyásolják a felszerelt készülékek. A felszerelt készülék kinyúlását és lengő tömegét különösen kanyarban kell figyelembe venni. A gépet ne szállítsa a szükségesnél magasabban. Mindenekelőtt hidaknál és mélyen lelógó áramvezetékeknél ügyeljen a közlekedési magasságra. Közúti közlekedés előtt az egész gépről tisztítsa le a rárakódott földet. Alapvetően tilos a gépen utazni. A hidraulikán ¾ A hidraulikatömlőket csak akkor csatlakoztassa a traktorhoz, amikor a hidraulika a traktor és a készülék oldalán is nyomásmentes. ¾ A hidraulikaberendezés nagy nyomás alatt van. Rendszeresen vizsgálja meg az összes vezetéket, tömlőt és csavarkötést, nincs-e rajtuk tömítetlenség és kívülről felismerhető sérülés! ¾ A szivárgási helyek megkereséséhez csak megfelelő segédanyagokat használjon. A sérüléseket haladéktalanul javítsa ki! A kifröccsenő olaj sérüléseket és tüzet okozhat! ¾ Sérülés esetén azonnal forduljon orvoshoz! Úgy kerülhetők el a véletlen vagy idegenek (gyerekek, utasok) által okozott hidraulikamozgások balesetei, ha a vontató vezérlőkészülékét használaton kívül vagy szállítási helyzetben biztosítja vagy reteszeli. Nyomástároló A hidarulikaberendezésben nyomástárolók vannak. A nyomástárolókat ne nyissa fel és ne végezzen rajta megmunkálást (hegesztés, fúrás). Kiürítés után is van a tartályokban előfeszítő gáznyomás. Ha a hidraulikán bármilyen munkát végez ürítse ki a nyomástárolót A manométer ne mutasson nyomást. A manométer mutatójának 0-ra kell esni. Csak ezután szabad a hidraulikaberendezésen munkát végezni. 9

16 Szerelvények cseréje ¾ Biztosítsa a gépet véletlen elgurulás ellen! ¾ Megfelelő alátámasztással biztosítsa azokat a felemelt keretrészeket, amelyek alatt tartózkodik! ¾ Vigyázat! A kiálló részeken (fogak, ekevas) sérülésveszély áll fenn! ¾ Ha felszáll a gépre, ne kapaszkodjon a tömörítőre vagy más forgatható alkatrészre. Ezek elfordulhatnak, és Ön lezuhanva a legsúlyosabb sérüléseket szenvedheti. Az alkalmazás helyén ¾ Indítás és üzembe helyezés előtt ellenőrizze a gép környezetét (gyerekek). Ügyeljen arra, hogy legyen elegendő kilátás! ¾ Ne tartózkodjon senki a hidraulikus működésű alkatrészek lengéstartományában. ¾ Üzemelés közben tilos a gépen utazni! Ápolás és karbantartás ¾ Tartsa be az előírás szerinti vagy a kezelési útmutatóban megadott ellenőrzési és felülvizsgálati időközöket. ¾ A karbantartási és ápolási munkákhoz a gépet állítsa sík és teherbíró felületre, és biztosítsa elgurulás ellen. ¾ A hidraulikaberendezést nyomásmentesítse és a munkagépet süllyessze le vagy támaszsza ki. ¾ Tisztítás után vizsgáljon meg minden hidraulikavezetéket, hogy kellően tömített-e és a csatlakozásoknál nem szivárog-e. ¾ Vizsgálja meg a kopásnak kitett felületeket és sérüléseket. A megállapított hibákat azonnal hárítsa el! ¾ Az elektromos gépegységen végzett munkálatok előtt válassza le az árambevezetést. ¾ Az ápolási és karbantartási munka során meglazított csavarkötéseket ismét húzza meg. Az új gépet ne mossa gőzborotvával vagy nagynyomású tisztítóval. A lakkréteg csak kb. 3 hónap után keményedik ki, előtte megsérülhet. 10

17 Szállítás / felszerelés Az első felszerelésnél fokozott balesetveszély van. Tartsa be a megfelelő fejezetek utasításait. Beszállítás A gépet a tartozék berendezéseivel általában készre szerelve, mélyített rakterű kocsin szállítjuk. Ha a szállításhoz egyes részeket vagy szerelvényeket leszereltünk, akkor ezeket a kereskedelmi partnereink vagy a saját üzemi szerelőink a helyszínen felszerelik. A mélyített rakterű kocsi kivitelétől függően a gépet vagy egy vontatónak kell elhúznia, vagy egy megfelelő emelőgéppel (targonca vagy daru) kell kiemelni. Ekkor ügyeljen arra, hogy az emelőgép teherbírása megfelelő legyen. A teherfelvevő és a felerősítési pontokat felragasztott címkékkel jelezzük. Más felfüggesztési pontokhoz vegye figyelembe a súlypontot és a súlyeloszlást. Ezeknek a pontoknak minden esetben a gép keretén kell lenni. Felszerelés A kezelők betanítását és a gép első felszerelését vevőszolgálatunk munkatársai vagy a kereskedelmi partnereink végzik. A gépet tilos a hivatalos átadás előtt használni! Csak azután lehet engedélyezni a gép használatát, hogy a vevőszolgálat munkatársa vagy a kereskedelmi partner elvégezte az oktatást és a vevő elolvasta a használati utasítást. Felszerelés és karbantartás során fokozott balesetveszély áll fenn. Mielőtt hozzákezd a felszereléshez vagy a karbantartáshoz, ismerkedjen meg a géppel és olvassa el a használati utasítást. A felszereltség mértékétől függően ¾ Vegye ki a gép külön szállított részeit. ¾ Ellenőrizze az összes fontos csavarkötést! ¾ Kenjen meg minden zsírzófejet! ¾ Ellenőrizze a kerékabroncsokban a nyomást! ¾ Ellenőrizze minden hidraulika csatlakozás és tömlő felerősítését és működését. ¾ A fellépő hibákat azonnal hárítsa vagy háríttassa el! 11

18 Szállításával Közutakon a gépet az országban érvényes előírások és munkaszélességek szerint lehet szállítani egy vontatóhoz kötve, illetve egy utánfutón vagy egy mélyített rakterű kocsin. ¾ A szállításhoz megengedett méreteket és súlyokat be kell tartani. ¾ Elegendően nagy vontatókocsit kell választani, mely tartani tudja a megfelelő kormányzási és fékezési képességeket. ¾ Ha a gépet két ponton lehet csatlakoztatni, akkor az alsó kormányrudat biztosítani kell az oldalirányú kilengés ellen. ¾ Közúti közlekedésnél a dugattyúrúdra fel kell helyezni a közdarabokat, és a gépet ezekre kell süllyeszteni. ¾ A gépet utánfutón vagy mélyített rakterű kocsin feszítőszíjakkal vagy egyéb segédeszközökkel kell biztosítani. ¾ A teher kötözőeszközt csak a megjelölt helyekre akassza be. 12

19 Műszaki adatok Joker 5 RT Munkaszélesség:...5,00 m Hossz:...6,00 m Szállítási magasság:...2,80 m Szállítási szélesség:...3,00 m Súly: kg Tengelyterhelés: kg Támasztó terhelés: kg Gumiabroncsok:...400/60-15,5 Tárcsák száma:...40 Hidraulikus vezérlőkészülékek:...3 DW Teljesítményigény: kw-tól Joker 6 RT Munkaszélesség:...6,00 m Hossz:...6,00 m Szállítási magasság:...3,30 m Szállítási szélesség:...3,00 m Súly: kg Tengelyterhelés: kg Támasztó terhelés: kg Gumiabroncsok:...400/60-15,5 Tárcsák száma:...48 Hidraulikus vezérlőkészülékek:...3 DW Teljesítményigény: kw-tól Joker 8 RT Munkaszélesség:...7,50 m Hossz:...6,00 m Szállítási magasság:...4,00 m Szállítási szélesség:...3,00 m Joker 10 RT Munkaszélesség:...10,00 m Hossz:...6,70 m Szállítási magasság:...4,00 m Szállítási szélesség: 46 cm-es tárcsákkal...3,00 m Szállítási szélesség: 52 cm-es tárcsákkal...3,05 m Súly: kg Tengelyterhelés: kg Támasztó terhelés: kg Gumiabroncsok:...550/60-22,5 Tárcsák száma:...80 Hidraulikus vezérlőkészülékek:...4 DW Teljesítményigény: kw-tól Joker 12 RT Munkaszélesség:...12,00 m Hossz:...6,70 m Szállítási magasság:...4,00 m Szállítási szélesség: 46 cm-es tárcsákkal...3,00 m Szállítási szélesség: 52 cm-es tárcsákkal...3,05 m Súly: kg Tengelyterhelés: kg Támasztó terhelés: kg Gumiabroncsok:...550/60-22,5 Tárcsák száma:...96 Hidraulikus vezérlőkészülékek:...4 DW Teljesítményigény: kw-tól Súly: kg Tengelyterhelés: kg Támasztó terhelés: kg Gumiabroncsok:...400/60-15,5 Tárcsák száma:...60 Hidraulikus vezérlőkészülékek:...3 DW Teljesítményigény: kw-tól 13

20 Világítás Joker 5 / 6 és 8 RT hidraulika R L 6.3 Világítás Joker 5 / 6 / 8 RT hidraulika 1. 7-pólusú csatlakozódugó 2. Jobb oldali hátsó világítás 2.1 villogó lámpája 2.2 hátsó világítás lámpája 2.3 féklámpa 3. Bal oldali hátsó világítás 3.1 féklámpa 3.2 hátsó világítás lámpája 3.3 villogó lámpája Maschine Zeichnung Zeichnungsnummer Joker 5/6/8 RT 12. Hidr. henger, tömörítő Csatlakozó és kábelkiosztás Sz Név Szín Funkció 1. L sárga villogó bal g fehér föld 4. R zöld villogó jobb R barna Jobb oldali hátsó világítás piros féklámpa L fekete Bal oldali hátsó világítás A világítást rendszeresen ellenőrizze, nehogy a hanyagság a közlekedés többi résztvevőjét veszélyeztesse! 1. Vezérlőkészülék 2. Hidraulikus csatolás 3. Hidraulikus zárószelep 4. Hidr. zárószelep - egyoldalas 5. Nyomástároló Dateiname Entw. Datum 6. Hidraulika henger, "fel/lehajtás" Beleucht_1.skf ed Feb Manométer 8. Futómű hidraulikahengere 9. Vonórúd hidraulikahengere 10. Elzárócsap 11. Háromutas csap Zeichnungsnummer 14

21 Joker 10 és 12 RT hidraulika Joker 10 / 12 RT hidraulika 1. Vezérlőkészülék 2. Hidraulikus csatolás 3. Hidr. zárószelep - egyoldalas 4. Nyomástároló 5. Hidraulika henger, "fel/lehajtás" külső szárny 6. Elzárócsap 7. Fojtószelep 8. Hidraulikus zárószelep 9. Visszacsapószelep 10. Hidraulika henger, "fel/lehajtás" belső szárny Zeichnung 11. Elzárócsap (mech. működés) 12. Hidr. zárószelep (mech. működés) 13. Hidr. nyomószelep 14. Manométer 15. Futómű hidraulikahengere 16. Vonórúd hidraulikahengere 17. Tömörítő hidraulika henger (külső szárny) 18. Hidr. henger, tömörítő Zeichnungsnummer Dateiname 15

22 Beállítás/kezelés Csoroszlyatárcsák A fogazott csoroszlya tárcsák átvágják a termékmaradványokat valamint a talajt és a termékmaradványokat a megmunkálási mélységig belekeverik a talajba. Karbantartás A csapágyak olajtöltésűek, ezért karbantartást nem igényelnek. Tömörítő Tömörítőként a RollFlex -, a Farmflex -, a DoubleDisc vagy a kerekes tömörítő szerelhető fel. Használat során a gép a tömörítőn fut. A gép súlya következtében jól tömörített, finomszemcsés, sík felületet kapunk. DoubleDisc henger Tárcsalehelyező csapágya Rendszeresen ellenőrizze a tárcsák holtjátékát, tömítettségét és szabad forgását. Tisztítási utasítások A siklócsapágyak tömítése érzékeny arra, ha víz kerül bele és utána hosszú ideig áll. Rozsda keletkezhet és a két csúszógyűrű öszszetapadhat. Ekkor a csúszógyűrűk az O-gyűrű körül elfordulhatnak és azt tönkretehetik. Az olaj kifolyik és rövid idő után a csapágy tönkremegy. ¾Ezért a csapágyrészeket nem szabad nagynyomású tisztítóberendezéssel lemosni. ¾ Hosszabb állás előtt a csapágyhelyeket rozsdagátlóval permetezze le. Ragadós talaj esetén a tömörítő földet vehet fel és ezáltal a súlya jelentősen megnövekedik. Ez az alkatrészeket túlterhelheti és károsíthatja, vagy a szállítás során a utakat elszennyezheti. Ezért, ha a tömörítő felveszi a talajt, akkor rendszeresen, a közútra hajtás előtt pedig minden esetben tisztítsa le. Karbantartás ¾ Ellenőrizze a tömörítő és a csapágyak rögzítését és szabad forgását. ¾ Rendszeresen kenje a csapágyakat. ¾A kiviteltől függően ellenőrizze a lehúzó kopását és beállítását. Szükség esetén végezzen utánállítást vagy cserélje ki. Újbóli üzembe helyezés előtt a tárcsákat kézzel forgassa meg és ellenőrizze, hogy szabadon futnak-e. 16

23 Vontatórúd (Joker 5, 6 és 8 RT) Minden olyan gép esetében, amelyet nem két ponton csatlakoztatnak (vonószem, golyós csatlakozófej...) az első alkalmazás előtt be kell állítani a vontatón a vonórudat a vonóberendezés magasságára. Kétpontos felfüggesztés esetén az alsó kormányrudak a magasságra a furatnak megfelelően emelhetők fel. Gép csatlakoztatása és leválasztása Csatlakoztatáskor és leválasztáskor senki ne tartózkodjon a traktor és a gép között. Csatlakoztatás ¾ A gépet a vontató vonószemére, a golyós csatlakozófejére vagy a kétpontos vonóberendezésére függessze. ¾ Kétpontos felfüggesztés: a függesztőkart biztosítsa oldalirányú kilengés ellen. ¾Kösse be a hidraulikavezetékeket. ¾Dugja be a világítás csatlakozóját és ellenőrizze a működését. ¾Hajtsa fel a leállító támaszokat. ¾Hajtsa fel az oldalsó részeket. Annak érdekében, hogy a hidraulikavezetékeket ne cserélje fel, a tartókon különböző szimbólumok láthatók. Vonórúd hidraulikahengere A vonóberendezés magassága: alsó furat mm felső furat mm Átállítás Támassza ki a vonórudat elöl egy állítható magasságú berendezéssel. Vegye ki a hidraulikahenger csapszegét. Állítsa be a vonórúd magasságát, majd helyezze vissza a csapszeget. A gépet ne szállítsa a szükségesnél magasabban. A Joker 8, 10 és 12 RT esetén mindenekelőtt hidaknál és mélyen lelógó áramvezetékeknél ügyeljen a közlekedési magasságra. A vezérlőberendezést nem szabad szállítási helyzetben lebegő állásba kapcsolni. Különben a tömörítőhenger közúti közlekedés során kifordulhat a szállítási helyzetből és károkat vagy balesetet okozhat. 17

24 Fel-/lehajtás A készülékrészek fel-/lehajtási és lengési tartományában senki ne tartózkodjon. A fel-/lehajtási mozgásokat csak sík és szilárd talajon szabad végrehajtani. Joker 5, 6 és 8 RT Felhajtás ¾ Tolja ki a futóművet és a vonórudat, és teljesen emelje meg a gépet. ¾Az oldalszárnyakat hajtsa fel. ¾Elöl a vonórúdnál és hátul az emelőhengeren helyezze be az alumínium csíptetőket a futóműhöz. ¾ A futóművet és a vonórudat süllyessze le az alumínium csíptetőkre (előírás közúti közlekedés esetén). Lehajtás ¾ Tolja ki a futóművet és a vonórudat, és teljesen emelje meg a gépet. ¾ Vegye ki a szállítást biztosító alumínium csíptetőket. ¾ Hajtsa le a szárnyakat, és a használathoz bar nyomással feszítse elő. ¾Emelje meg teljesen a futóművet. a szántóföldi használathoz aktiválja a "SoftRide" berendezést. ¾ Tolja ki a futóműhengert hátul a rezgések kiegyenlítése érdekében kb. a feléig. ¾A vezérlőkészüléket állítsa lebegő állásba. Ennek során nyomáskiegyenlítődés történik és a futómű kissé megemelkedik. A dugattyúrúdon kb mm emelésnek kell maradni. Ezt a dugattyú utat a futómű rugója egyenlíti ki. A "SoftRide" berendezés akadályozza meg a gép rezgését rossz talajviszonyok esetén és a gépet nyugodt állapotban tartja a talajon. 18

25 Joker 10 és 12 RT Felhajtás ¾ A tömörítőt tolja ki munkaállásba és emelje fel teljesen a gépet. ¾Vegye ki a külső tömörítőhengereknél a mélységállító alumínium csíptetőket. Ellenkező esetben a tömörítők összeütközhetnek és megsérülhetnek. ¾A háromutas csapot kapcsolja át "utcai" állásba, mert ellenkező esetben a gép felhajtáskor a húzórúdnál lesüllyed. ¾Süllyessze le a futóművet. Felhajtáskor a stabilitás érdekében a tárcsarendszer középső részének fel kell feküdni a talajra. ¾A vonórúd segítségével állítsa be sík állapotba a gépet. ¾A külső szárnyakat hajtsa fel. ¾A belső szárnyakat hajtsa fel. ¾ A vonórudat süllyessze le. Ennek során a tömörítőhengerek szállítási szélességre húzódnak be. ¾ Működtesse a vonórúd hidraulikáját, és a gépet elöl emelje fel teljesen. ¾ Működtesse a futómű hidraulikáját, és a gépet hátul emelje fel teljesen. ¾Elöl a vonórúdnál és hátul az emelőhengeren helyezze be az alumínium csíptetőket a futóműhöz. ¾ A futóművet és a vonórudat süllyessze le az alumínium csíptetőkre (előírás közúti közlekedés esetén). Lehajtás ¾ Emelje fel a gépet hátul a futóművel és elöl a vonórúddal. ¾ Vegye ki a szállítást biztosító alumínium csíptetőket. ¾Szüntesse meg a billentési biztosítás reteszelését. ¾Hajtás közben a stabilitás érdekében sülylyessze le a gépet hátul a futóműnél, amíg a tárcsarendszer fel nem fekszik a talajon. ¾A vonórúd segítségével állítsa be sík állapotba a gépet. ¾ A belső szárnyakat ütközésig tolja ki, majd a vezérlőkészüléket kapcsolja lebegő állásba. A hengerek nincsenek előfeszítve, a manométer csak a szerelés közbeni beállításra szolgál. ¾ Hajtsa ki a külső szárnyakat ütközésig, ennek során a vezérlőkészüléket rövid ideig tartsa nyomás alatt, hogy a nyomástároló feltöltése megtörténhessen. ¾Emelje fel teljesen hátul a futóművet. ¾ A háromutas csapot állítsa át "Szántóföld" beállításra. ¾A vonórudat elöl teljesen tolja ki. A szántóföldi használathoz aktiválja a "SoftRide" berendezést. ¾ Tolja ki a futóműhengert hátul a rezgések kiegyenlítése érdekében kb. a feléig. ¾A vezérlőkészüléket állítsa lebegő állásba. Ennek során nyomáskiegyenlítődés történik és a futómű kissé megemelkedik. A dugattyúrúdon kb mm emelésnek kell maradni. Ezt a dugattyú utat a futómű rugója egyenlíti ki. A "SoftRide" berendezés akadályozza meg a gép rezgését rossz talajviszonyok esetén és a gépet nyugodt állapotban tartja a talajon. "Közút - szántóföld" átállítás 19

26 Gép leállítása A gépet mindig sík és szilárd talajon állítsa le. A Joker felhajtva szállítási helyzetben állítható le. ¾Hajtsa le a leállító támaszokat. ¾ A nyomásmentesítés érdekében a hidraulika vezetékek csatlakozásakor és lekapcsolásakor a zárócsap elzárható. ¾ A hidraulika és a fék csatlakozásait oldja le, és válassza le a világítást. ¾ Akassza le a gépet. Joker 5-8 RT A Joker 5-8 RT mélységének beállításakor a vonórúdon a zárócsapot "Mélységbeállításra" kell állítani. Tolja ki a tömörítőhengert, hogy az alumínium csíptetőket be lehessen helyezni vagy ki lehessen venni. Beállítás után a tömörítőhengereket ismét tolja be, majd a zárócsapot állítsa újra "Szántóföld / Közút" állásra. Mélység beállítása Üzemi állásban a gépet hátul a tömörítő emeli fel a magasba. A gép dőlését elöl vonórúdon lehet beállítani. Mindkét beállítási pontot alumínium csíptetőkkel rögzítjük a folyamatos munkamélység érdekében. Beállítás A szántóföldön vegye ki a tömörítőhengereken az alumínium csíptetőket, amíg a kívánt megmunkálási mélységet el nem éri. Állítsa be a gépet elöl a vonórúdon egyenesbe, és a munkamélység elérése után rögzítse az alumínium csíptetőkkel. Tömörítő mélységbeállító zárócsap Vonórúd beállítás A munkamélység elérése után állítsa be a gépet a vonórúdon egyenesbe, és töltse fel a dugatytyúrudat alumínium csíptetőkkel. Alkalmazás Alkalmazáskor a Joker 5, 6 és 8 RT forduláskor csak elöl a vonórúdon emelkedik meg. A Joker 10 és 12 RT elöl a vonórúdon és hátul a tömörítőn emelkedik ki. "Tömörítő" hidraulika henger Minden tömörítőhengerre mindig azonos számú és vastagságú alumínium csíptetőt helyezzen fel. 20

27 Támasztókerekek beállítása A Joker RT elöl támasztókerekekkel rendelkezik. A támasztókerekek megakadályozzák a rezgést és elősegítik a gép biztos mozgását és változatlanul tartják a megmunkálási mélységet. Oldalkorlátozás (opció) Az oldalkorlátozás megakadályozza a bakhátak keletkezését a csatlakozási menetek esetében. A magasságot kb. 5 cm-rel a szántóföld fölé kell beállítani. Szükség esetén módosíthatja a munkamélység magasságát a szántóföldi feltételeknek megfelelően. Joker támasztókerék A kerék beállítását csak a megmunkáló szerszámok mélységének beállítása után szabad elvégezni. A munkavégzés kezdetekor a támasztókereket fel kell emelni vagy csak az alsó csapszeget kell kihúzni. A beállítást az alsó csapszegeken kell elvégezni. A felső csapszeg a fordulónál megemeli a kereket. Karbantartás ¾Rendszeresen kenje a forgó csuklót. ¾ Szükség esetén korrigálja a magasságot. ¾ Kopás esetén cserélje ki a lemezt. Beállítás ¾ A munka elkezdése előtt emelje meg a támasztókereket és húzza ki a beállító csapokat. ¾Állítsa be a gép munkamélységét. ¾Süllyessze vissza támasztókereket a talajra. ¾ Dugja be a csapszegeket a legközelebbi alsó furatba, és biztosítsa. Ehhez szükség esetén egy kissé emelje meg a gépet. ¾ Néhány méter megtétele után ellenőrizze a beállítást és szükség esetén végezzen módosítást. A kerekeknek a gépet a talajon kell megtámasztani. Ennek során annyi súlyt kell átvenniük, hogy a kerekek ne ütödjenek, vagyis hogy a kerekek és az ütközőcsapok ne tehermentesítődjenek. 21

28 Fékberendezés A Joker RT légfékkel vagy egy hidraulikus fékberendezéssel rendelkezik. A gép biztonságos leállítása érdekében a fékberendezések rögzítőfékkel rendelkeznek. Rögzítőfék Szállítás előtt mindig oldja ki a rögzítőféket. A kötelek legyenek lezák és a kerekek forogjanak szabadon. A gép leállítása előtt mindig helyezze be a rögzítőféket, és biztosítsa a gépet az elgurulás ellen. Ha a gépet hosszabb időre leállítja, pl. vetési időszak után, az üzemi féket és a rögzítőféket ki kell oldani, hogy a fékpofák ne tapadjanak a dobhoz, megnehezítve ezzel az üzembe helyezést. Biztosítsa a gépet előzetesen, hogy ne guruljon el. Légfékberendezés A Légfékberendezés egy nyomásszabályozóval ellátott, kétvezetékes, egykörös fék A fék vázlatos rajza Maschine bremse drucklucft Zeichnung 1. "Fék" csatlakozófej, sárga 2. "Tartalék" csatlakozófej, vörös 3. Csővezetékszűrő 4. Pótkocsi fékszelep 5. Levegőtartály 6. Víztelenítő szelep 7. Fékhenger 8. Nyomáskorlátozó 6/8 RT 2,8 bar 10 RT 4,5 bar Zeichnungsnummer Dat Csatlakoztatás Csatlakoztatáskor először a (sárga) "Fék" csatlakozófejet, azután a (piros) "Tartalék" csatlakozófejet kösse be. Leakasztás Leakasztáskor először a piros, azután a sárga csatlakozófejet vegye le. Ekkor a rendszer a fékezőhengerekre vezérli a tartalék nyomást, ami a gépet folyamatosan fékezi. 22

29 A nyomásvesztéskor csökken a leállított gép fékhatása. A gépet ezért mindig a rögzítőfékkel kell leállítani, vagy úgy kell leállíani, hogy fékezés nélkül se guruljon el onnan. Vetési időszak vége A szelepek működésbiztonsága érdekében a sűrített levegőt (a traktor használati utasításának megfelelően) fagyálló anyaggal keverje össze. Az anyag a tömítéseket rugalmasan tartja, és csökkenti a vezetékek és a tartályok rozsdásodását. A nedvesség következtében fellépő károk megelőzése érdekében zárja le a csatlakozó fedeleket vakdugóval vagy műanyag zacskóval. Pótkocsi fékszelep Karbantartás: ¾ A légtartályt üzem közben naponta víztelenítse. ¾ A csővezetékszűrőket szükség szerint, de legalább évente egyszer tisztítsa ki. ¾ A féket szükség szerint állítsa utána; fékező állásban a fékkarnak és a villának 90 -os szöget kell bezárnia egymással. Meglazított állásban a fékkarnak fel kell feküdnie elöl a villára, és a kerekeknek szabadon kell forogni. Fékhenger 23

30 Hidraulikus fék A hidraulikavezeték vezérli a fékezőerőt a fékhengereken. A fék bemeneti nyomása ne legyen nagyobb, mint 130 bar. Csatlakoztatás Csatlakoztatáskor a fék hidraulikavezetékét kösse össze a vontató fékvezetékével. A szakításbiztosítás kioldókötelét a vontató megfelelő helyén rögzítse. A kötélnek nem szabad pl. kanyarodásnál más géprészekbe beakadni. Különben menetközben teljes fékezést váltana ki. Oldja ki a rögzítőféket. A kötelek legyenek lezák és a kerekek forogjanak szabadon. 1 Első üzembe helyezésnél vagy esetleg hoszszabb állásidő után, indulás előtt töltse fel a vészfékezés nyomástárolóját. Ehhez teljesen nyomja le a vontató fékpedálját. A fék minden használatakor a nyomástárolóban beáll a nyomás és szükség esetén utántöltődik. Csak ezután szabad közúton közlekedni. Leakasztás Állítsa le a gépet; ¾ A forgatókarral húzza be a rögzítőféket és blokkolja a kerekeket. ¾ Az alátét ékeket helyezze a kerekek alá. ¾ Oldja ki a fékvezetéket és akassza le a gépet. A szakítófék a leakasztáskor nem lép működésbe. A vészfék csak akkor működik, ha a rugócsatlakozót előre forgatja. Leszakadás fékező szelep működése A szelepnek két állása van: "A" üzemi állás "B" vészfékezés 2 3 A B Leszakadás fékező szelep 1. Kézi kioldópumpa Hidraulikus fék 1. Hidraulikus csatolás fék 2. Nyomástároló 3. Leszakadás fékező szelep 4. Vészműködtetés (rugócsatlakozó) 5. Kézi kioldópumpa 6. Kerékfékhenger Kézi kioldópumpa Ha a szakító fékszeleppel vészfékezett, vontató nélkül is kioldhatja. A rugócsatlakozót forgassa vissza üzemi állásba és működtesse a kézi kioldópumpát, amíg a fék szabaddá nem válik Hydr. Kupplung 2 Handlösepumpe

31 DuoDrill A DrillManager felszerelése Minden DrillManager vezérlésű gép esetén az első szerelésnél az alapkivitelt kell beépíteni a vontatóba. Az alapkivitelű gép csatlakozókábele 2 x 6 mm² huzalt tartalmaz a tápfeszültség ellátáshoz és 2 x 2,5 mm²-es huzalt az elektronika táplálásához. Ezeket közvetlenül a vontató akkumulátorára kell kötni. A kábel ne legyen kopott és a szigetelés ne legyen sérült. Az akkumulátoron a csatlakozóknak legyen jó az érintkezése. A szerelési hiba feszültségcsökkenéssel jár, és meghatározhatatlan hibajelzéseket és kieséseket okoz. A kábelt semmi esetre sem szabad a vezetőfülkében levő más csatlakozóba dugni. A monitor ne zavarja a vezető útra néző látóterét. Felszerelés Alapkiépítés monitorral ¾ A monitortartót szerelje fel a vezető látó- és kezelőterében lévő megfelelő helyre. ¾ Az akkumulátorhoz vezető vastag kábelt fektesse le, és szükség esetén hosszabbítsa meg. ¾ A két biztosítéktartót szilárdan és tartósan kösse össze a kábellel. ¾ A két piros kábelt az akkumulátor pozitív pólusára, a két fekete kábelt az akkumulátor negatív pólusára kösse. ¾ A monitor hátuljára erősítse fel a monitortartót, a csatlakozókábelt pedig lent csatlakoztassa. 25

32 DuoDrill A Joker RT gépet fel lehet szerelni egy DuoDrill vetőberendezéssel az olyan finom magok vetéséhez, mint a repce, a fű vagy a mustár. Pneumatika A pneumatika berendezés tömlőit és alkatrészeit tömíteni és biztosan rögzíteni kell. Ha a rendszer valahol ereszt, az negatívan befolyásolja a levegőeloszlást. Az elosztót rendszeresen vizsgálja felül, hogy nincs-e benne szennyeződés és lerakódás, és tisztítsa ki. Szükség esetén az útvonalvezérléshez tolózárat is fel lehet szerelni. Befúvó A hidraulikus befúvó közvetlenül a vontató hidraulikájáról kapja a meghajtást. DuoDrill berendezés A berendezés egy 300 l-es vetőtartályból, egy hidraulikus befúvóval ellátott pneumatikus berendezésből, egy injektorzsilipből és egy elosztótérből áll. A DrillManager ME elektronikus vetőgépszabályozó vezérli a kiegészítő berendezést (lásd a DrillManager ME használati utasítását). Vetőtartály A porlerakódás miatt a vetőtartályt mindig zárva kell tartani. A por működési zavarokat okozhat, az adagolókészülék fölöslegesen kophat és csökkenhet a vetésterület nagysága. Ejtőzsilip A befúvó által keltett légáramlat viszi el a vetőmagot az ejtőzsilipbe. A vetőmagot az alsó fedélnél lévő forgó mintavevőnél veheti ki. A kifogástalan működéshez a fedelet le kell zárni és tömíteni kell. A kapott levegőáram szállítja a vetőmagot az ejtőzsiliptől a vetőszárakhoz. A szükséges levegőmennyiség a vetőmagtól (fajta és súly), a vetés mennyiségétől, a munkaszélességtől és a vetési sebességtől függ. Ezért nem lehet előre megadni a megfelelő befúvó fordulatszámot, és azt szántóföldi próbával kell megállapítani. A légáramlás ne legyen a szükségesnél nagyobb. A vetőmagot nem szabad a rácslemezről az adagolókészülékre kifújni (lásd az adagolókészüléket). Ne legyen túl gyenge sem, mert akkor a vetőmag a tömlőben marad és eltömíti. Ha a légáramlat túl kicsi, az a vetőmag eloszlását is negatívan befolyásolhatja. A befúvó fordulatszámának illeszkednie kell az alkalmazáshoz. A munkaszélességtől és a vetőmagtól függően az egyenletes keresztirányú elosztáshoz kb es fordulatszám ajánlott. A vetés kezdetén, nagyobb területek megmunkálása során azonban munka közben is rendszeresen ellenőrizze a befúvó beállítását, valamint a vetőmag mozgását és kihelyezését. 26

33 Rendszeresen ellenőrizze a befúvó lapátok és a védőrács szennyezettségét és tisztítsa meg őket. Ha a védőrácson lerakódások vannak, az levegővesztést okoz és eltömődnek a vetőmag szállító tömlők. A befúvókeréken levő lerakódások egyensúlyi hibákhoz vezetnek. A csapágy túlterhelődhet és megsérülhet. Befúvó motor A visszafolyó vezeték nyomásmentesen csatlakozzon a vontatóhoz! A visszafolyó nyomás legfeljebb 5 bar lehet! A fordulatszám max ford/perc. 8 A fordulatszám szabályozásához a vontatón egy áramlásszabályozó szelepnek kell lenni. A fordulatszámot a vontató áramlásszabályozó szelepén áteresztett olaj mennyiségével lehet szabályozni. A hidraulika szivattyúnak elegendő olajat kell szállítani ahhoz, hogy a befúvó fordulatszáma akkor se csökkenjen, ha a vontató fordulatszáma leesik vagy ha más hidraulika funkciók is működnek. Befúvó motor 7 Ellenőrzés és 1karbantartás ¾ Ügyeljen arra, hogy a visszafolyó nyomás legfeljebb 5 bar legyen. ¾ A szívólevegő rácsát rendszeresen tisztítsa, hogy a légáramlás mértéke ne csökkenjen és ezáltal ne keletkezzenek 2 eltömődések. ¾ T i s z t í t s a l e a l e r a k ó d á s o k a t a befúvószárnyakról, hogy a lapátkerék és a csapágy 3ne lehessen kiegyensúlyozatlan. ¾ Húzza meg a befúvó tengelyén a csatlakozó kúpot (lásd a Befúvó perem utánhúzása c. fejezetet) Befúvó hajtómű hidraulikája 1. Hidraulika szelep áramlásszabályozással 2. Hidraulikus csatolás 3. Manométer 4. Hidraulikus motor 5. Befúvó 6. Biztosító szelep 27

34 Befúvó peremének utánhúzása A befúvó hidraulikus hajtómotorján található csatlakozókúp a hőingadozások és a befúvókerékre rakódott anyag hatására meglazulhat. A befúvókerék a hajtótengelyre vándorolva tönkreteheti a befúvót. ¾ A hüvelykes menetű csavarok kivitelű változatait ekkor maximum 6,8 Nm nyomatékkal szabad meghúzni. ¾ A meghúzás után ellenőrizze a ventilátor kerekét, hogy szabadon és egyenletesen forog-e körbe. Ezért kb. 50 óra elteltével a csatlakozó kúpot utána kell húzni és évente egyszer ellenőrizni kell. Ehhez vegye le a befúvó védőrácsát. A csatlakozókúp rögzíti a ventilátor kerekét és egyúttal maga is szilárdan rászorul a hajtótengelyre. Csatlakozókúp A szorítócsavarok utánhúzásánál ügyelni kell a következőkre. ¾ A befúvókerék a csavarok meghúzásakor, de mindenekelőtt új kerék felszerelésekor elvándorol a házhoz, a védőrács irányába. ¾ Ezért a lazább karimát közelebb kell igazítani a hidraulikus motorhoz. ¾A csatlakozó felületeknek olaj- és zsírmentesnek kell lenniük. ¾ A szorító csavarokat teljesen egyenletesen és több lépésben kell meghúzni. Eközben a karimára (műanyag kalapáccsal vagy kalapácsnyéllel) mért enyhe ütésekkel kell megkönnyíteni a kúpra való felhúzást. 28

35 Adagoló készülék A HORSCH típusú adagoló készülék kevés alkatrészből áll és szerszám nélkül szét lehet szedni. 8 1 A különböző szemcsenagyságú és mennyiségű magok vetéséhez különböző cellás forgórészek kaphatók. A forgórészek kiválasztásának leírása a DrillManager használati utasításában található. A cellás forgórészeket a szállított mennyiség alapján fordulatonként osztják fel. 7 2 Forgórészek minden gabonaféléhezés száraz műtrágyához Adagoló készülék 1. Ürítőcsappantyú tömítőéllel 2. Ház 3. Hajtómotor 4. A lehúzólemezes nyomótartály oldallapja 5. A repcekefés nyomótartály oldallapja 6. A repcekefés normál tartály oldallapja 7. Forgórész 8. Oldallap a forgórész csapágyazásával 5 Cellás forgórészek Sorszám Méret Szín cm³ 1 20 sárga 2 40 piros kék sárga/ alumínium nem alkalmas babhoz és száraztrágyához fekete sárga/ alumínium sárga fémes színű Az adagoló készüléken végezett mindenfajta munka során ügyeljen arra, hogy a szerkezeti elemek teljesen tömítettek legyenek. A tömítetlenség adagolási hibákat okoz. Az adagoló készülék felszerelésekor az illesztési felületeket tömíteni kell, és ügyelni kell arra, hogy a felcsavaráskor a ház ne feszüljön. 29

36 Az adagoló készüléket lent kell elzárni az ejtőzsiliptől. A vetőmagot a légáramlat viszi bele. Elforgatáskor a vetőmag a zsilipen található nyíláson keresztül lép ki az adagoló készülékből. A fedélnek ezután ismét jól kell tömíteni és szorosan kell záródni. Forgórész csere Miután a táblázatból kiválasztotta a forgórészt, azt be kell építeni az adagoló készülékbe. A forgórész cseréjéhez a vetőmag-tartálynak üresnek kell lennie. ¾Csavarozza le az oldallapot. ¾Húzza ki a forgórészt a hajtótengellyel együtt. Forgórész cseréje A forgórész cseréjét követően minden egyes alkalommal ellenőrizni kell a tömítőél beállítását és a forgórész forgását. Forgórész csere teli tartály esetén Forgórész csere ¾Vegye ki a biztosítógyűrűket és az alátétlemezt. ¾ Húzza ki a hajtótengelyt és szerelje be azt az új forgórészbe. A rotorban található hajtótengely tengelyirányú holtjátéka ahhoz szükséges, hogy az adagolóházban a forgórész magától tudjon tisztulni. Forgórész csere teli tartály esetén ¾ Csavarja le az oldallapon és a hajtómotoron található szárnyas csavarokat, vegye le az oldallapot és vegye ki a motort. ¾ Vegye le a hajtótengelyről a biztosítógyűrűt és az alátét lemezt. ¾Húzzon fel új cellás forgórészt a hajtótengelyre és ezzel együtt tolja le a régi forgórészt a motor oldalánál. ¾ Építse át a hajtótengelyt, majd tegye fel és rögzítse az oldallapot és a motort. 30

37 Tömítőél ellenőrzése A hibás tömítőél vagy a rosszul felszerelt támaszlemez adagolási hibát okoz a vetésnél. ¾ A tömítőél nem lehet repedezett vagy sérült; szükség esetén cserélje le. ¾ Építse be az oldallapot a tömítőéllel az adagolóházba. A tömítésnek szorosan fel kell feküdni a forgórészre. Forgórész finom vetőmagokhoz A finom vetőmagokhoz való forgórészek cellás tárcsákból, távtartó elemekből és hajtótengelyből állnak. A finom vetőmagok vetésekor keletkező üzemzavarok elkerülése érdekében a cellás forgórészeket a gyártó teljesen előszereli. Forgórészek finom vetőmagokhoz Tömítőél A tömítőél tartólemeze aszimmetrikusan van felosztva. Valamennyi normál- és finomszemcsés vetőmag esetén a széles oldalnak a forgórész felé kell mutatnia. Egy új tömítőélt kb. 1 mm előfeszítéssel kell beépíteni. ¾ Ehhez vegye ki a forgórészt és a motort a fedéllel együtt. ¾ Helyezze be az oldallapot és az új tömítőélt, amit annyira húzzon meg, hogy még eltolható maradjon. ¾ A szegélyt annyira tolja el, hogy az kb. 1 mmrel belógjon a forgórész mélyedésébe. ¾ Vegye le az oldallapot, de közben a szegélyt ne tolja el, és húzza meg a tartót. ¾ Szerelje fel az oldallapot, a beállítást még egyszer ellenőrizze, és a forgórészt a motorral együtt szerelje vissza. Forgórészek finom vetőmagokhoz A forgórészek felszerelhetők egy vagy két cellás tárcsával. A szállítóképesség megduplázódik, ha a forgórészre két cellás tárcsát szerel. 3,5 cm³, 5 cm³ és 10 cm³ szállítóképességű cellás tárcsák kaphatók. Méret cm³ Cellaforma/cellaméret Cellák száma 3,5 félkör, 4 mm-es sugár db cellás tárcsa, 3,5 cm³ 20 5 Kb. 19 x 3 mm-es kimart rész db cellás tárcsa, 5 cm³ Kb. 23 x 5 mm-es kimart rész db cellás tárcsa, 10 cm³ 24 Vetéskor csak a forgórészben lévő cellás tárcsák forognak, a távtartókat a házon található ütközők blokkolják. 31

38 A forgórészek be- és kiszerelésekor az elfordulásgátló biztosítóelemeket a házban található nyíláshoz kell forgatni. Végül tolja fel a biztosítótárcsát. Ha a forgórészt szabályosan szerelte fel, akkor a távtartók közti cellás tárcsákat még éppen szabadon lehet forgatni. Az alkatrészek nem súrlódhatnak egymással, ugyanakkor a hézagnak a lehető legkisebbnek kell lennie. Fény felé fordítva a hézagnak még éppen látszódnia kell. Működési próba Az új forgórész beépítését követően meg kell vizsgálnia annak működését és forgását. Ehhez a forgórészt be kell kapcsolni a Forgatási próba című fejezetben ismertetettek szerint. A finom vetőmagokhoz való forgórész felszerelése Felszerelési tudnivalók: A cellás tárcsákat és a távtartókat az illesztőtárcsákkal hézagmentesen kell felszerelni, hogy a vetőmag ne tudjon behatolni a cellás tárcsák és a távtartók közé. A távtartókba csapágyakat építettünk. A gyártási tűréstől függően illesztő lemezeket kell behelyezni, hogy a cellás tárcsák ne dörzsölődhessenek a távtartókhoz. ¾ A hajtómotornak egyenletesen körbe kell mozognia. Nem szabad nehéz járásra utaló hangokat kiadnia. Nem szabályos forgómozgás esetén az adagolás pontatlan lesz, és a motor túlterhelődik. ¾ Ha lehet, találja meg a mozgást akadályozó helyeket. ¾A sérült részeket meg kell javítani (lecsiszolással, esztergálással...) vagy ki kell cserélni. ¾ Lazítsa meg a hajtómotor és a forgórész csapágyazásának oldallapjain található csavarokat és újból igazítsa meg az oldallapokat, hogy a feszülést megszüntesse. ¾ Ha a hajtótengely meggörbült, akkor azt meg kell igazítani vagy ki kell cserélni. ¾ Ha idegen anyag szorult a forgórész és a ház közé, távolítsa el az idegen anyagot. ¾ Ha por vagy csáva hatolt a forgórészbe a cellás és a távtartó tárcsák közé, akkor szedje szét és tisztítsa ki a forgórészt. Forgórész finom vetőmagokhoz Az összes alkatrész felszerelését követően a biztosítótárcsáig megmaradó hézagot illesztőlemezekkel kell kitölteni. 32

39 Repcekefe A repcekefékkel lehet kitisztítani a finom vetőmagokhoz való forgórészekben található cellás tárcsákat. Finom vetőmagok vetése előtt a repcekeféket be kell építeni az oldallapba, és ellenőrizni kell azok működését. Adagoló készülék injektor zsilippel Normál tartállyal rendelkező gépekben és injektoros ejtőzsilipekben az adagolókészülékek kivágásokkal ellátott V2A jelű fedéllel vannak felszerelve. Az injektor fúvókánál üzem közben vákuum keletkezik. Ezáltal V2A fedélen keresztül a légáramhoz plusz levegő jut. Repcekefék beépítve ¾Ellenőrizze a forgómozgást és a rögzítést. ¾Ellenőrizze a kefék állapotát és tisztító hatását. ¾ Építse be a kefés oldallapokat az adagoló készülékbe. ¾ A keféknek szorosan fel kell feküdniük a cellás tárcsára és együtt kell forogniuk a forgórésszel. A vetés előtt és közben rendszeresen ellenőrizni kell a repcekefék működését, illetve tisztító hatását. A ragacsossá vált cellás tárcsák adagolási hibát okoznak a vetésben. Kevesebb vetőmag kerül a földbe. Adagoló készülék az injektorfúvókához tartozó fedéllel Az injektorfúvóka a maximálisan lehetséges vetőmagmennyiség erejéig igazítható hozzá a fedélhez. Ha ezt a mennyiséget túllépi, az injektorfúvókában torló nyomás áll elő. Ezáltal a gép a rácslemezen keresztül vetőmagot fújhat ki, aminek következtében a gép közepén sávszerűen feltornyosulhat a vetőmag. Ezek a szemcsék láthatók a mező felületén, mielőtt a tömörítő vagy a pásztázó letakarná azokat. A repcekefés oldallapot teli vetőmagtartályról is le lehet venni. A ragacsossá vált cellás tárcsákat ekkor beépített állapotban is meg lehet tisztítani. Normál vetőmag esetén a repcekeféket ki kell szerelni. A ház furatait újra le kell zárni. 33
