1 Üzemeltetési utasítás Asztali és billenő körfűrész D V00 *D50466-V00* Magyar Copyright by Posch Gesellschaft m.b.h., Made in Austria

2 Gyártó Gyártó POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 345/8954 Telefax: +43 (0) 345/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Kérjük, feltétlenül töltse ki az üzembe helyezés előtt, mert ezzel olyan egyedi dokumentumot nyer a géphez, amely kérdések esetén lehetővé teszi az egyértelmű segítségnyújtást. Gép száma:... Sorozatszám:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, telefon: +43 (0) 345/8954, telefax: +43 (0) 345/ , leibnitz@posch.com POSCH Deutschland: 8449 Velden/Vils, Preysingallee 9, telefon: +49 (0) 874/08, telefax: +49 (0) 874/083, velden@posch.com

3 Tartalomjegyzék Tartalomjegyzék Előszó 5. Szerzői jogok 5. Szavatosság 5.3 Fenntartás 5.4 Fogalmak 5.5 Üzemeltetési utasítás 6 Biztonsági tudnivalók 7. Szimbólummagyarázat 7. Általános biztonsági tudnivalók 8.3 Biztonsági tudnivalók fűrészeléshez 8.4 Zajra vonatkozó tudnivaló 9.5 Fennmaradó kockázatok 9.6 Rendeltetésszerű használat 9.7 Szakszerű használat 0 3 Általános megjegyzések 3. Érvényességi terület 3. Leírás 3.3 A gép legfontosabb részei 3.4 Címkék és jelentésük Felállítás 4 4 Üzembe helyezés 5 4. Villanymotoros hajtás (E típus) 5 4. Hajtás vontatóról, kardántengellyel (PZG típus) Hajtás villanymotorral vagy kardántengelyen keresztül 8 5 Kezelés 0 5. Munkafolyamat 0 6 A gép kikapcsolása 3 7 Szállítás 4 7. Védőburkolat rögzítése 4 7. Szállítás kézzel Szállítás a vontató hárompontos felfüggesztésén Szállítás futóművel 5 8 Ellenőrzések 6 8. Védőberendezések 6 8. Csavarkötések 6 3

4 Tartalomjegyzék 8.3 Olajszint Fűrészlap Ékszíj-feszesség 7 9 Karbantartás 8 9. Kenés 8 9. Olajcsere Fűrészlap Ékszíjcsere Végállás-kapcsoló ZE-hajtásnál Féktárcsa leállításnál Tisztítás 37 0 Különleges felszerelés Traktor futómű (Z, ZE típushoz) 38 Kiegészítő felszerelés 39. Billentő-hosszabbító 39. Billentő-reteszelő 39.3 Forgácselszívó csatlakozó 40 Hibaelhárítás 4 3 Műszaki adatok 4 4 Szerviz 44 EK megfelelőségi nyilatkozat 45 4

5 Előszó Előszó Nagyon köszönjük, hogy megvásárolta termékünket. Ez a gép a hatályos európai szabványoknak és előírásoknak megfelelően készült. Ezzel az üzemeltetési útmutatóval a biztonságos és szakszerű munkavégzéshez és karbantartáshoz adunk utasításokat. Minden olyan személynek, aki a gép szállításával, telepítésével, üzembe helyezésével, kezelésével és karbantartásával van megbízva, az üzemeltetési útmutatót a biztonsági előírásokat az egyes fejezetek biztonsági tudnivalóit el kell olvasnia és meg kell értenie. A kezelési hibák elkerülése és a zavarmentes üzem biztosítása érdekében az üzemeltetési útmutatónak mindig hozzáférhetőnek kell lennie a kezelőszemélyzet számára.. Szerzői jogok Minden dokumentum a szerzői jog védelme alatt áll. A dokumentumok továbbadása és sokszorosítása, akár kivonatos formában is, valamint a tartalom közlése kifejezett írásbeli hozzájárulás hiányában nem megengedett.. Szavatosság A gép üzembe helyezése előtt gondosan olvassa végig az üzemeltetési útmutatót! Az üzemeltetési útmutató figyelmen kívül hagyásából eredő károkért és zavarokért nem vállalunk felelősséget. A szavatossági igényeket a hiba észlelését követően azonnal be kell jelenteni. Az igények elévülnek például a következő esetekben: nem rendeltetésszerű használat, a szállítási terjedelemhez nem tartozó helytelen csatlakoztatási és hajtási mód, nem eredeti pótalkatrészek és nem eredeti tartozékok használata, velünk nem egyeztetett átszerelés. A kopóalkatrészekre nem terjed ki a szavatosság..3 Fenntartás Valamennyi műszaki adat és méret, a gép ábrái, valamint a biztonságtechnikai szabványok módosításai folyamatos fejlesztés alatt állnak, ezért nem jelentenek minden esetben a szállításra vonatkozó kötelezettséget. A nyomtatási és sajtóhibákból eredő tévedések jogát fenntartjuk..4 Fogalmak Üzemeltető Üzemeltető az, aki a gépet üzemelteti és rendeltetésszerűen használja vagy alkalmas és betanított személlyel kezelteti. Kezelőszemélyzet Kezelőszemélyzet (kezelő) az, akit a gép üzemeltetője a kezeléssel megbízott. Szakszemélyzet 5

6 Előszó Szakszemélyzet az, akit a gép üzemeltetője speciális feladatokkal, mint a telepítés, szerelés, karbantartás és hibaelhárítás megbízott. Villamossági szakember Villamossági szakember az, aki szakmai képzése alapján ismeretekkel rendelkezik a villamossági berendezésekről, szabványokról és előírásokról, képes felismerni és elhárítani a lehetséges veszélyeket. Gép A gép megnevezés helyettesíti az üzemeltetési útmutató tárgyát képező eszköz kereskedelmi megnevezését (lásd a fedőlapon)..5 Üzemeltetési utasítás Ez az üzemeltetési utasítás az Eredeti üzemeltetési utasítás fordítása 6

7 Biztonsági tudnivalók Biztonsági tudnivalók. Szimbólummagyarázat A jelen utasításban a következő szimbólumok és figyelemfelhívások személyi sérülés vagy anyagi kár lehetőségére figyelmeztetnek, illetve segítséget nyújtanak a munkához. Figyelmeztetés veszélyes helyekre Munkabiztonsági utasítás, amelynek a figyelmen kívül hagyása személyek testi épségét és életét veszélyezteti. Mindig tartsa be ezeket az utasításokat, és legyen különösen figyelmes és óvatos. Figyelmeztetés veszélyes elektromos feszültségre Feszültség alatt lévő részek érintése közvetlenül halált okozhat. Az elektromos berendezések burkolatait és védőkészülékeit csak szakképzett elektromos szakember nyithatja ki az üzemi feszültség előzetes kikapcsolása után. Figyelmeztetés zúzódásra A felső végtagok beszorulásából származó sérülés veszélye. Figyelmeztetés vágási sérülésre Végtag levágásából származó sérülés veszélye. Figyelemfelhívás A gép szakszerű kezelésére figyelmeztető szimbólum. Az utasítások figyelmen kívül hagyása üzemzavarhoz vagy a gép sérüléséhez vezethet. Zajra vonatkozó tudnivaló Olyan területre utaló szimbólum, ahol nagy, -> 85 db (A) zajszintek lépnek fel. Az utasítások figyelmen kívül hagyása üzemzavart vagy halláskárosodást okozhat. 7

8 Biztonsági tudnivalók További tájékoztatás Vásárolt alkatrészekre vonatkozó további információkra utaló szimbólum. Tájékoztatás Kezelésre vonatkozó tájékoztatás.. Általános biztonsági tudnivalók A gépet csak olyan személyek használhatják, akik a gép működésével, veszélyeivel, valamint az üzemeltetési utasítással tisztában vannak. Az üzemeltetőnek megfelelőképpen ki kell kioktatnia a személyzetét. A reakcióképességet befolyásoló alkohol, egyéb drogok vagy gyógyszerek hatása alatt álló személyek nem kezelhetik és nem tarthatják karban a gépet. A gépet csak műszakilag kifogástalan állapotban szabad üzemeltetni. A gépet csak stabil felállítás esetén helyezze üzembe. A kezelőszemély életkora legalább: 8 év. Mindig csak egy személy dolgozhat a gépen! A koncentrált munka lehetővé tétele céljából rendszeresen iktasson be szüneteket. Ügyeljen arra, hogy munkaterülete elegendően meg legyen világítva, mert a rossz világítás miatt a sérülés veszélye jelentősen megnőhet! Sohase dolgozzon védőfelszerelések nélkül. Javítási, szerelési, karbantartási és tisztítási munkát csak a hajtás kikapcsolt állapotában és nyugalomban lévő szerszám mellett végezzen! Hajtótengelyes hajtás esetén a kardántengelyt le kell venni a vontatóról. Villanymotoros hajtás esetén a főkapcsolót 0-állásba kell kapcsolni, és a tápvezetéket le kell választani. A gépet sohase járassa felügyelet nélkül. Átállítási munkák idejére állítsa le a gép hajtását. Csakis eredeti - POSCH - pótalkatrészeket alkalmazzon. A gépen semmilyen változtatást vagy manipulálást nem szabad végezni! Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Sohase használjon sérült csatlakozó vezetékeket. A villamos hajtású gépeket nem szabad esőben használni, mert a kapcsoló, ill. a villanymotor meghibásodhat!.3 Biztonsági tudnivalók fűrészeléshez Fűrészelés közben a fát nem szabad kézzel tartani. Üzemelő gép esetén bármilyen levágott darabot vagy a munkadarab más részeit a vágási tartományból eltávolítani tilos! Soha ne nyúljon kesztyűvel a forgó fűrészlap közelébe! Csak a szabadban használja a gépet! Ha mégis zárt helyiségekben kénytelen használni a gépet, akkor helyi elszívásra (közvetlenül a forrásnál) van szükség! Az ehhez szükséges forgácselszívó csatlakozó tartozékként kapható. Ehhez lásd... Forgácselszívó csatlakozó [ 40] 8

9 Biztonsági tudnivalók A gépnek mindig jól karbantartott és hulladékoktól, pl. forgácsoktól és aprított fadarabkáktól mentes állapotban kell lennie! Munka közben használjon szem-, illetve arcvédőt! Az egészségre káros por belélegzése veszélyének csökkentése érdekében viseljen légzésvédőt. Munka közben védőbakancsot és testhezálló öltözetet kell viselni! Csak olyan fűrészlapokat használjon, amelyeket eleve a kibocsátott zaj csökkentésére fejlesztettek ki! Ne használjon sérült vagy deformálódott fűrészlapokat! Minimális fűrészlap-átmérő Maximális fűrészlap-átmérő Furat 690 mm 700 mm 30 mm Csak az EN 847- szabvány szerinti fűrészlapokat szabad használni! A gép leállításakor mindig egészen a gép nyugalomba kerüléséig ügyeljen a szerszámok kifutására!.4 Zajra vonatkozó tudnivaló A munkahelyre vonatkozó A-értékelésű zajnyomásszint értéke 98 db(a), a kezelő fülénél mérve. A hajtótengely hajtású gépek zajértéke az utána kapcsolt vontatótól függ. Ezért hallásvédő eszközt kell hordani. A megadott értékek kibocsátási értékek, és nem jelentenek egyszersmind biztonságos munkahelyi értékeket. Bár van összefüggés az emissziós és az imissziós szint között, abból nem vezethető le megbízhatóan, hogy van-e szükség kiegészítő óvintézkedésre vagy sem. Azok a tényezők, amelyek a munkahelyen létező aktuális imissziós szintet befolyásolják, tartalmazzák a munkatér sajátosságait is, más zajforrásokat, pl. a gépek számát és más szomszédos munkafolyamatokat. A megengedett munkahelyi értékek országonként is változhatnak. Ezek a tájékoztató adatok mégis lehetővé teszik a felhasználó számára a veszélyeztetettség és a kockázat jobb megbecslését..5 Fennmaradó kockázatok Az összes biztonságtechnikai előírás figyelembe vétele és a gép rendeltetésszerű alkalmazása mellett is vannak még kockázatok: Forgó részek vagy szerszámok megérintése. Sérülés szétrepülő munkadarabok vagy munkadarab részek miatt. Tűzveszély a motor elégtelen szellőzése miatt. Halláskárosodás hallásvédő eszköz használata nélkül végzett munkánál. Helytelen emberi viselkedés (például túlzott fizikai erőfeszítés, mentális túlterheltség...) Minden gépnek van maradék kockázata, ezért a munkavégzés során mindig a legnagyobb óvatosság ajánlatos. A biztonságos munkavégzés a kezelőszemélytől függ!.6 Rendeltetésszerű használat A Asztali és billenő körfűrész gép kizárólag 5-4 cm átmérőjű és 0-00 cm hosszúságú fa fűrészelésére alkalmas. 9

10 Biztonsági tudnivalók A gépet kizárólag tűzifa vagy épületfa feldolgozására szabad használni..7 Szakszerű használat A Rendeltetésszerű használat alatt megadottaktól eltérő minden más jellegű, illetve szakszerűtlen használat kifejezetten tilos! 0

11 Általános megjegyzések 3 Általános megjegyzések 3. Érvényességi terület Ez az üzemeltetési utasítás a következő gépekre érvényes: Géptípusok Cikkszám * Megnevezés - Típus Hajtás MH MH M3H Asztali és billenő körfűrész - TWKE 5,5 Asztali és billenő körfűrész - TWKE 7,5 Villanymotor Villanymotor Asztali és billenő körfűrész - TWKE 9 Villanymotor M5H Asztali és billenő körfűrész - TWZ Hajtótengely M7H Asztali és billenő körfűrész - TWZE 9 Hajtótengely / villanymotor M8H M9H M30H *...a cikkszám a gép adattáblájába van beütve. Asztali és billenő körfűrész - TWZE 7,5 Asztali és billenő körfűrész - TWZE 5,5 Asztali és billenő körfűrész - TWE 5,5 Villanymotor Hajtótengely / villanymotor Hajtótengely / villanymotor Kivitelek...W keményfém (vídia) körfűrészlappal Különleges felszerelés F00087 Traktor futómű Kiegészítő felszerelés F00074 F00008 F00079 F00070 Billentő-reteszelés Billentő-hosszabbító Forgácselszívó csatlakozó 00 mm Üzemóra-számláló Z-hajtású gépekhez 3. Leírás A Asztali és billenő körfűrész gép tűzifa-feldolgozó gép, amellyel a billentőn tűzifa vagy a rögzített asztalon (hosszirányú vágás) épületfa darabolható. A gépet villanymotor vagy hajtótengely hajtja. Asztali üzemmód: Az épületfát fektetve kell az asztalra helyezni, és kézzel át kell tolni a fűrészlapon, ami átvágja a fát. Billentő üzemmód: A tűzifát fektetve kell behelyezni a billentőbe, majd kézzel kell előretolni a kívánt levágási hosszra. A fatörzset az adagoló-billentő segítségével kézzel kell a fűrészlaphoz vezetni, majd keresztülvágni.

12 Általános megjegyzések 3.3 A gép legfontosabb részei Felszerelés hosszirányú vágáshoz 9 Villanymotor Védőburkolat 0 Kerék 3 Asztal Fűrészlap 4 Adattábla Billentőfogantyú 5 Szállítófogantyú 3 Billentő 6 Körfűrészkulcs 4 Billentő-csappantyú 7 Állvány 5 Asztal-reteszoldó 8 Kapcsoló/csatlakozó

13 Általános megjegyzések 3.4 Címkék és jelentésük x4 8 ø max = 700 mm ø min = 690 mm ø = 30 mm n max = 540 min - Z Z Z STOP 8 60 sec. 0 9 Z Z00 3 Viseljen védőbakancsot! Vigyázat! Mozgó szerszámok! 3 A gép üzembe helyezése előtt feltétlenül olvassa el az üzemeltetési utasítást! 4 Csak az összes védőberendezéssel szabad üzembe helyezni! A védőberendezést működés közben nem szabad felnyitni vagy eltávolítani! 5 Csakis egyedül dolgozzon! 6 Javítási, szerelési, karbantartási és tisztítási munkát csak a hajtás kikapcsolt állapotában és nyugalomban lévő szerszám mellett végezzen! 7 Vigyázat! Szerszám-utánfutás! 8 Viseljen védőkesztyűt! 9 Viseljen szem- és fülvédőt! 0 Védőburkolat retesz hosszirányú vágás Hasítóék szélessége 8 mm Használjon tolóbotot! 3 Maximális fűrészlap-átmérő 4 Tűzifa vágására nem alkalmas 5 Hajtótengely maximális fordulatszáma 3

14 Általános megjegyzések 6 Hajtótengely forgásiránya 7 Kenési hely 8 Fűrészlap leállító funkció 9 Fázisfordító 0 A hajtásváltozat kiválasztása (ZE) A hajtásváltozat kiválasztása (Z) Újbóli bekapcsolás csak 60 másodperc múlva! 3 Fűrészlap forgásiránya 4 Asztal-reteszoldó fogantyúval 3.5 Felállítás A gépet csakis stabil felállítás mellett vegye üzembe! A gépet vízszintes, sík, szilárd és szabad munkafelületen állítsa fel. A gépet közvetlenül a talajra kell állítani. Deszkát, laposvasat stb. nem szabad alátenni. 4

15 Üzembe helyezés 4 Üzembe helyezés Üzembe helyezés előtt ellenőrizze a védő- és a biztonsági berendezéseket. Minden üzembe helyezés előtt ellenőrizze a fűrészlap rögzítettségét. Ha üzemelés közben hiba lépne fel, a gépet azonnal üzemen kívül kell helyezni! 4. Villanymotoros hajtás (E típus) 4.. Gépek 400 V-os motorral A gépet kizárólag 30 ma-es FI hibaáramú védőkapcsolással vagy mobil személyvédő kapcsolóval (PRCD) ellátott áramkörről szabad üzemeltetni. Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Típus E5,5 A gép csatlakoztatása a villamos hálózathoz: Hálózati feszültség 400 V (50 Hz) Kismegszakító 6 A (C kioldási jelleggörbe) A csatlakozáshoz legalább,5 mm² keresztmetszetű tápkábelt kell használni. Ez a kábelkeresztmetszet csak a legkisebb követelmény, amit hosszabb tápkábel esetén, szakképzett villanyszerelőnek kell meghatároznia. Nyomja meg a zöld bekapcsoló gombot. Zöld nyomógomb (BE) Piros nyomógomb (KI) Ügyeljen a villanymotor forgásirányára (lásd a nyilat a motoron). A motor hibás forgásiránya esetén: A csatlakozóban van egy fázisfordító, amellyel megfordítható a motor forgásiránya (a dugaszban lévő tárcsát egy csavarhúzóval be kell nyomni, és 80 fokkal el kell fordítani). A nehezen járó dugaszoló csatlakozó kiszakíthatja a kapcsolóházból a CEE-dugaszt. Márkás dugasz és szilikon permet alkalmazása segíthet. A kapcsoló ilyen jellegű sérülésére nem vonatkozik garancia. 5

16 Üzembe helyezés Típus E7,5 A gép csatlakoztatása a villamos hálózathoz: Hálózati feszültség 400 V (50 Hz) Kismegszakító 6 A (C kioldási jelleggörbe) A csatlakozáshoz legalább,5 mm² keresztmetszetű tápkábelt kell használni. Ez a kábelkeresztmetszet csak a legkisebb követelmény, amit hosszabb tápkábel esetén, szakképzett villanyszerelőnek kell meghatároznia. Kapcsolja be a főkapcsolót (a dugaszon). Dugasz Főkapcsoló A villanymotor kapcsolójának bekapcsolása: A kapcsoló gombot először fordítsa Y állásba, és gyorsítsa fel a motort. Ezután fordítsa tovább a kapcsolót a háromszög állásba. 3 Nulla - állás 3 Háromszög-állás Csillag-állás Ügyeljen a villanymotor forgásirányára (lásd a nyilat a motoron). A motor hibás forgásiránya esetén: Eljárás, mint az. típusnál. Típus E9 A gép csatlakoztatása a villamos hálózathoz: Hálózati feszültség 400 V (50 Hz) Kismegszakító 3 A (C kioldási jelleggörbe) A csatlakozáshoz legalább 6 mm² keresztmetszetű tápkábelt kell használni. Ez a kábelkeresztmetszet csak a legkisebb követelmény, amit hosszabb tápkábel esetén, szakképzett villanyszerelőnek kell meghatároznia. Kapcsolja be a főkapcsolót (a dugaszon). 6

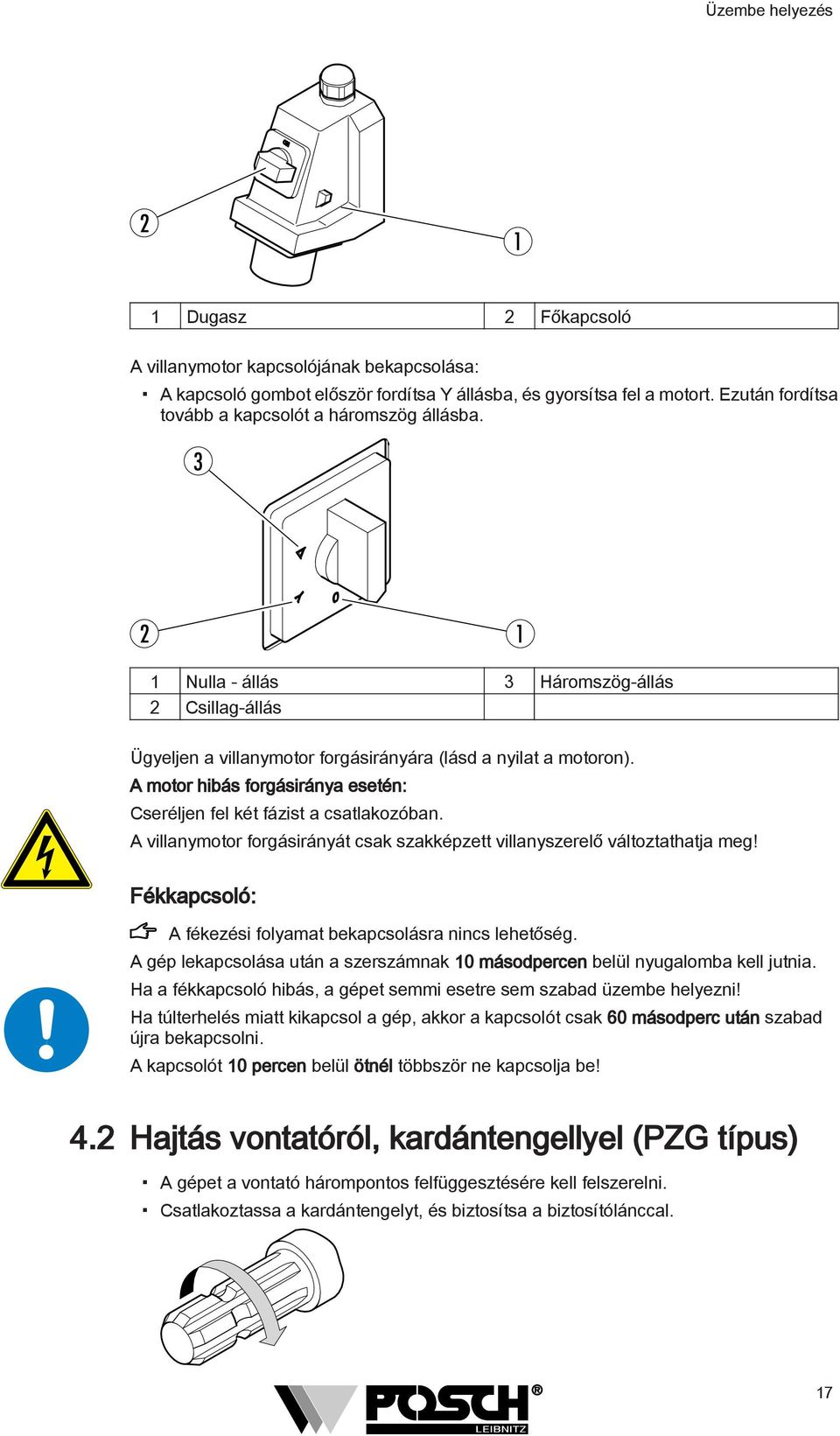

17 Üzembe helyezés Dugasz Főkapcsoló A villanymotor kapcsolójának bekapcsolása: A kapcsoló gombot először fordítsa Y állásba, és gyorsítsa fel a motort. Ezután fordítsa tovább a kapcsolót a háromszög állásba. 3 Nulla - állás 3 Háromszög-állás Csillag-állás Ügyeljen a villanymotor forgásirányára (lásd a nyilat a motoron). A motor hibás forgásiránya esetén: Cseréljen fel két fázist a csatlakozóban. A villanymotor forgásirányát csak szakképzett villanyszerelő változtathatja meg! Fékkapcsoló: A fékezési folyamat bekapcsolásra nincs lehetőség. A gép lekapcsolása után a szerszámnak 0 másodpercen belül nyugalomba kell jutnia. Ha a fékkapcsoló hibás, a gépet semmi esetre sem szabad üzembe helyezni! Ha túlterhelés miatt kikapcsol a gép, akkor a kapcsolót csak 60 másodperc után szabad újra bekapcsolni. A kapcsolót 0 percen belül ötnél többször ne kapcsolja be! 4. Hajtás vontatóról, kardántengellyel (PZG típus) A gépet a vontató hárompontos felfüggesztésére kell felszerelni. Csatlakoztassa a kardántengelyt, és biztosítsa a biztosítólánccal. 7

18 Üzembe helyezés A vontató hajtótengelyének a forgásiránya megegyezik az óramutatóéval. Állítsa a legkisebbre a vontató kézigáz adagolóját. A vontató hajtótengelyét lassan kapcsolja össze, és indítsa el a gépet. A hajtótengely szükséges fordulatszámát a kézigáz adagolóval állítsa be. Hajtótengely legnagyobb fordulatszáma: 540 fordulat/perc A hajtótengely legnagyobb fordulatszámát semmi esetre se lépje túl, mert az olaj túlmelegszik. Ez a szivattyú, a munkahenger és a hidraulika vezetékek korai elhasználódásához és tömítetlenséghez vezet. Mielőtt a kardántengelyt ismét szétkapcsolná, a vontató kézigáz adagolóját a legkisebbre kell állítania. A kardántengelyt kiakasztott állapotban a kardántengely akasztóra kell tenni. Leállító funkció Leállító kar A leállító funkciót a munkafolyamat megkezdése előtt ellenőrizni kell: A fűrészlap-hajtás leállításához húzza vissza a leállító kart. A fűrészlapot a fék 0 másodpercen belül leállítja. Ha a fék hibásnak mutatkozik, a gépet nem szabad üzembe helyezni. A leállító kar nem használható a fűrészlap gyakori lefékezésére, azt csak közvetlen veszély esetén szabad működtetni! 4.3 Hajtás villanymotorral vagy kardántengelyen keresztül 8

19 Üzembe helyezés Kiválasztókar A gép üzembe helyezése előtt ki kell választani a kívánt hajtásváltozatot. Hajtásváltozat beállítása: Kar állása Balra Középen Jobbra Hajtás Hajtótengely hátul Villanymotor Hajtótengely oldalsó Ha a gépet E-hajtással helyezik üzembe, a karnak középen kell lennie. Ellenkező esetben a gépet nem lehet bekapcsolni. 9

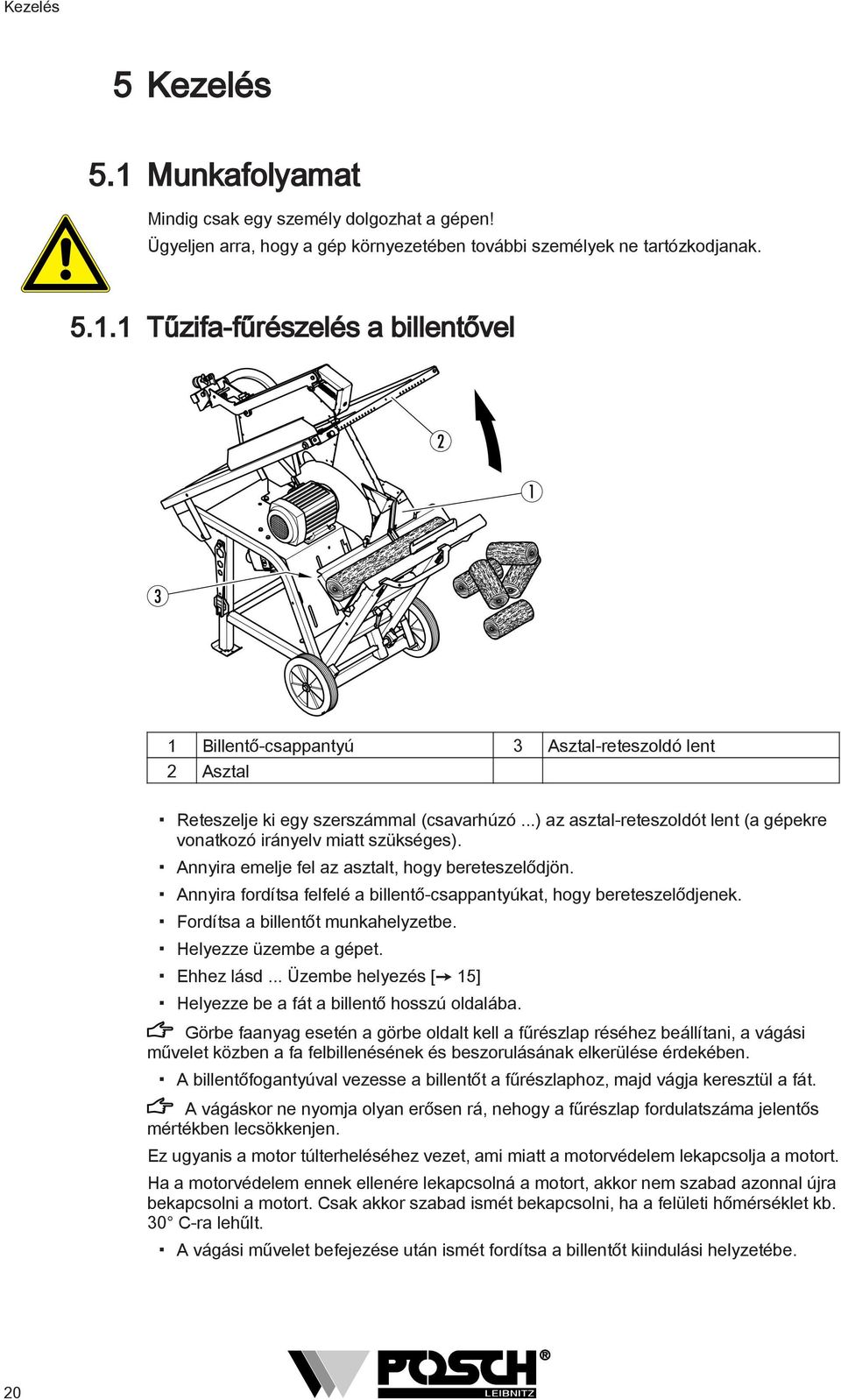

20 Kezelés 5 Kezelés 5. Munkafolyamat Mindig csak egy személy dolgozhat a gépen! Ügyeljen arra, hogy a gép környezetében további személyek ne tartózkodjanak. 5.. Tűzifa-fűrészelés a billentővel 3 Billentő-csappantyú 3 Asztal-reteszoldó lent Asztal Reteszelje ki egy szerszámmal (csavarhúzó...) az asztal-reteszoldót lent (a gépekre vonatkozó irányelv miatt szükséges). Annyira emelje fel az asztalt, hogy bereteszelődjön. Annyira fordítsa felfelé a billentő-csappantyúkat, hogy bereteszelődjenek. Fordítsa a billentőt munkahelyzetbe. Helyezze üzembe a gépet. Ehhez lásd... Üzembe helyezés [ 5] Helyezze be a fát a billentő hosszú oldalába. Görbe faanyag esetén a görbe oldalt kell a fűrészlap réséhez beállítani, a vágási művelet közben a fa felbillenésének és beszorulásának elkerülése érdekében. A billentőfogantyúval vezesse a billentőt a fűrészlaphoz, majd vágja keresztül a fát. A vágáskor ne nyomja olyan erősen rá, nehogy a fűrészlap fordulatszáma jelentős mértékben lecsökkenjen. Ez ugyanis a motor túlterheléséhez vezet, ami miatt a motorvédelem lekapcsolja a motort. Ha a motorvédelem ennek ellenére lekapcsolná a motort, akkor nem szabad azonnal újra bekapcsolni a motort. Csak akkor szabad ismét bekapcsolni, ha a felületi hőmérséklet kb. 30 C-ra lehűlt. A vágási művelet befejezése után ismét fordítsa a billentőt kiindulási helyzetébe. 0

21 Kezelés 5.. Átszerelés asztal-állásba A gépen végzendő átszerelési munkák előtt feltétlenül le kell állítani a hajtást! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Billentő-csappantyú Billentő-retesz Fordítsa mindkét billentőcsappantyút a favályúba. Ehhez emelje meg egy szerszámmal (csavarhúzó stb.) a billentő-reteszt, hogy a billentő-csappantyúkat kireteszelje (a gépekre vonatkozó irányelv miatt szükséges). Kissé emelje meg az asztalt, húzza ki az asztal-reteszoldót fent (az asztal ekkor kireteszelődik), és engedje le az asztalt a billentőre. Asztal Asztal-reteszoldó fent Asztal-állásban a hosszirányú vágáshoz fel kell szerelni a védőburkolatot

22 Kezelés Csillagfejű csavar 4 Hasíték Védőburkolat retesz 5 Beállítócsavar 3 Szárnyas anya Lazítsa meg a csillagfejű csavart. A védőburkolat reteszt húzza ki teljesen a hasítékból. Húzza meg ismét a csillagfejű csavart. Lazítsa meg a szárnyas anyát. A beállítócsavarral állítsa be a kívánt favastagságot. Kontrázza le a szárnyas anyát Hosszirányú vágási munkák 3 4 Védőburkolat 3 Tolóbotot Hosszanti ütköző 4 Szorítócsavar Tolja el a hosszanti ütközőt a kívánt faszélességre, és rögzítse a szorítócsavarral. A hosszanti ütköző a körfűrészlaptól balra és jobbra is felszerelhető. Fektesse rá a deszkát az asztalra, és nyomja hozzá a fűrészlaphoz. Hosszirányú vágási munkákhoz használja a hosszanti ütközőt és a tolóbotot! Maximális vágási magasság: 3,5 cm 5..4 Tudnivaló a fűrészeléshez Az esetleges beszorulás megszüntetéséhez mindig le kell állítani a gép hajtását! Az oldalsó feltöltéshez nem szabad. személyt alkalmazni!

23 A gép kikapcsolása 6 A gép kikapcsolása Villanymotoros hajtás (E típus) Kapcsolja a kapcsolót 0-állásba. Hajtás vontatóról, kardántengellyel (PZG típus) Kapcsolja le a kardántengelyt a vontatóról. A lekapcsolás előtt a vontató kézi-gáz adagolóját a legkisebb állásra állítsa. 3

24 Szállítás 7 Szállítás Szállítás előtt a hajtást feltétlenül le kell állítani! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. A gép leállításakor mindig ügyeljen a fűrészlap kifutására a nyugalomba kerülésig! 7. Védőburkolat rögzítése Csillagfejű csavar 4 Hasíték Védőburkolat retesz 5 Beállítócsavar 3 Szárnyas anya Szállításhoz a védőburkolatot rögzíteni kell. Lazítsa meg a csillagfejű csavart. Tolja be a védőburkolat reteszt a hasítékba. Húzza meg ismét a csillagfejű csavart. A beállítócsavarral süllyessze le a védőburkolatot az asztalra. Kontrázza le a szárnyas anyát. 7. Szállítás kézzel Szállítófogantyú Retesz Hajtsa fel a szállítófogantyút, a retesszel rögzítse azt, emelje fel és tolja el a gépet. 4

25 Szállítás 7.3 Szállítás a vontató hárompontos felfüggesztésén Szerelje fel a gépet a hárompontos felfüggesztésre, majd emelje fel azt a vontató hidraulikával. Ha a vontató hátsó világítása takarva van, akkor a gép hátoldalára egy világítókészüléket kell felszerelni (pl. mágneses tartóra, dugaszolt lámpa,...). Közúton való szállítás során be kell tartani a közlekedésrendészeti szabályokat. Maximális szállítási sebesség: 5 km/ó Ha a gépet lekapcsolják a vontatóról, akkor azt sík és szilárd talajra kell állítani. 7.4 Szállítás futóművel Traktor-futómű Akassza a kocsirudat a vontató járműre. Húzza be a támasztólábat. Ellenőrizze a keréknyomást maximum 3,5 bar. Közúton való szállítás során be kell tartani a közlekedésrendészeti szabályokat. Maximális szállítási sebesség: 6 km/h (0 km/h) - Vegye figyelembe a nemzeti rendelkezéseket! Ha a gépet a vontató járműről lekapcsolják, azt vízszintes és szilárd talajra kell állítani. 5

26 Ellenőrzések 8 Ellenőrzések A gépen végzendő ellenőrzési munkák előtt a hajtást feltétlenül le kell állítani! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. A gép leállításakor mindig ügyeljen a fűrészlap kifutására a nyugalomba kerülésig! 8. Védőberendezések A gépen mindig meg kell lennie minden védőberendezésnek (burkolatok, védőrácsok,...)! 8. Csavarkötések Az első üzemóra után minden csavart és anyát utána kell húzni. Minden további 00 üzemóra után a csavarokat és anyákat utána kell húzni. Az elveszett csavarokat és anyákat pótolni kell. 8.3 Olajszint Az olajszint ellenőrzéséhez állítsa a gépet sima és vízszintes felületre Hajtóműolaj szint Olajbetöltő-, olajszint-, ill. olajleeresztő csavar Ha vízszintes helyzetben az olajszint-ellenőrző csavar furatán át olaj lép ki, az a maximális olajszintnek felel meg. Ha az olaj a furat alatt van, az a minimális olajszintnek felel meg. Ebben az esetben a hajtóműolajat azonnal utána kell tölteni. Ehhez lásd... Hajtóműolaj csere [ 8] 6

27 Ellenőrzések 8.4 Fűrészlap Minden üzembe helyezés előtt ellenőrizze a fűrészlap rögzítettségét. Minden üzembe helyezés előtt a fűrészlapot is ellenőrizze kopás és sérülés szempontjából, ha szükséges, élesítse meg, ill. cserélje ki. 8.5 Ékszíj-feszesség Az ékszíjakat annyira kell megfeszíteni, hogy középen hüvelykujjal kb. 8 mm-re lehessen benyomni. Ehhez lásd... Ékszíjcsere [ 33] 7

28 Karbantartás 9 Karbantartás A gépen végzendő karbantartási munkák előtt feltétlenül le kell állítani a hajtást! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Sohase dolgozzon védőfelszerelések nélkül. Csakis eredeti - POSCH - pótalkatrészeket alkalmazzon. 9. Kenés Az olajos és zsíros alkatrészeket, valamint a fáradt olajat a törvényes előírások szerint ártalmatlanítsa. 9.. Kenési terv 3 Kenési időköz Hely Mit / hol hetenként (minden 40 üzemóra után - használattól függően gyakrabban is) Fűrészlap olajozása rozsdásodás ellen a központi kenőberendezésnél évente 3 A billentő csapágycsöve (utánkenés) A kenési helyeket kenési szimbólumok jelzik. 9. Olajcsere A lecserélt olajat környezetkímélő módon kell ártalmatlanítani. Tájékozódjék környezetvédelmi rendeleteik felől. 9.. Hajtóműolaj csere Az első olajcserét 00 üzemóra után kell elvégezni, minden további olajcserét 500 üzemóránként, illetve legalább évente egyszer el kell végezni. 8

29 Karbantartás Olajbetöltő-, olajszint-, ill. olajleeresztő csavar Csavarja ki az olajbetöltő csavart. Szívassa le a fáradt hajtóműolajat (legjobb, ha ehhez egy fecskendőt és egy hozzá illő tömlőt használ). Töltse be az új hajtóműolajat. Ellenőrizze az olajszintet, és ha szükséges, töltsön utána hajtóműolajat. Tegye vissza az olajbetöltő csavart. Teljes feltöltési mennyiség 0,35 liter 9... Ajánlott hajtóműolajok Gyártó Olajféleség OMV Gear Oil MP SAE 85W-90 GENOL Hajtóműolaj MP 90 FUCHS Titan Gear Hypoid SAE 90 Azonban minden más hajtóműolaj használható, ha az SAE 90 viszkozitásosztállyal rendelkezik. 9.3 Fűrészlap A fűrészlapok kezelése során viseljen védőkesztyűt! Csak megerősített kivitelű POSCH - fűrészlapokat használjon, a standard fűrészlapok ugyanis túl gyengék és biztonsági kockázatot jelentenek! Tartsa be a fűrészlapnak a gyártó által megadott maximális fordulatszámát! 9

30 Karbantartás 9.3. Fűrészlap cseréje Asztal-reteszoldó 5 Szorító karima Körfűrészlap 6 Szorítótárcsa-kulcs 3 Körfűrészkulcs 7 Billentő-csappantyú 4 Szorítóanya Egészen emelje fel az asztalt annyira, hogy vízszintesen álljon (második reteszelő). Az első reteszelőnél húzza ki az asztal-reteszoldót. Fordítsa mindkét billentőcsappantyút a favályúba. A körfűrésztengelyt a szorító karima kulccsal ellentartva csavarja le a körfűrészkulccsal a szorítóanyát. Húzza le a szorító karimát és a fűrészlapot. Helyezze be és rögzítse az új fűrészlapot. A szorítóanyát ismét úgy kell rácsavarni, amilyen helyzetben előzőleg volt. Helyezze be úgy a fűrészlapot, hogy a fűrészlapfogak forgásirányba dőljenek (lásd a nyilat). Összeszerelés: A fent leírtakhoz képest értelemszerűen fordított sorrendben járjon el Javasolt fűrészlap Cikkszám Átmérő Furat Fogak Típus Z mm 30 mm 56 krómötvözet Z mm 30 mm 56 Króm/vanádium Z mm 30 mm 84 Keményfém (vídia) Javasolt fűrészlapok hosszirányú vágás esetén Cikkszám Átmérő Furat Fogak Típus Z mm 30 mm 80 krómötvözet Z mm 30 mm 80 krómötvözet 30

31 Karbantartás Csak az EN 847- szabvány szerinti fűrészlapokat szabad használni! A fűrészlap bebiztosítása Az EN szabvány értelmében a fűrészlap bebiztosítása Alumínium betétek segítségével történik. Ezek a betétek kopóalkatrészek, és ha elkopnak, azonnal ki kell cserélni őket Hasítóék nagysága Mindig helyes nagyságú hasítóéket használjon! Fűrészlap - átmérő DIN szerinti hasítóék 550 mm 700 mm 70 x 4 Ellenőrizze a hasítóék helyes beállítását. A hasítóék és a fűrészlap közötti távolság nagysága: Minimum 3 mm Maximum 8 mm 9.3. A fűrészlap élezése A fűrészlapokat csak szakműhelyben szabad utánélezni az optimális élesség elérése érdekében. 3

32 Karbantartás Króm/vanádium fűrészlap T A fűrészlap élezésekor ügyelni kell arra, hogy az eredeti T mélység ugyanakkora maradjon. Vagyis a fogtövet is együtt kell köszörülni. Az életlen fűrészlapok túlhevülhetnek! Ennek következtében repedések keletkezhetnek a fűrészlapban. Fűrészlap terpesztése 3 legalább ¼ lapvastagság 3 Lapvastagság maximum ½ lapvastagságig A rosszul terpesztett fűrészlapok túlhevülhetnek! Ennek következtében repedések keletkezhetnek a fűrészlapban. Keményfém - fűrészlap Használati utasítások keményfém fűrészlapokhoz A keményfémmel szerelt fűrészlapok hosszú élettartamukkal tűnnek ki. Ezek a körfűrészlapok kiváló minőségű gépi szerszámok, ezért mindig ügyelni kell a velük való szakszerű bánásmódra. A keményfémből készült részt különleges keménysége miatt védeni kell a kitöredezés ellen. A szakszerűtlen tárolás a foghegyek sérüléséhez vezethet. A körfűrészlapot helyezze habgumira vagy más hasonló anyagra. Ne vágjon a fában található szögeket, fémkapcsokat és hasonlókat. Kerülni kell a körfűrészlap ütő és lökő igénybevételét. A motor bekapcsolása előtt ellenőrizze a körfűrészlap helyes forgásirányát és pontos szabad járatát. A kiforgó körfűrészlapokat nem szabad idegen hatással lefékezni. 3

33 Karbantartás A szerszám előtolása történjék óvatosan és folyamatosan, vagyis kerülni kell a lökésszerű vágó mozgásokat. A körfűrészlapokat rendszeres időközönként gyantátlanító szerrel kell megtisztítani. Üresjáratban a keményfém körfűrészlap csökkentett zajjal forog. Vágás közben a keletkező zaj az alkalmazott fafajtától függ. Szakszerűtlen bánásmód esetén jótállási igény nem érvényesíthető. Hasonlóképpen a gyantás fűrészlapokra sem vonatkozik a jótállás keretében történő csere lehetősége! 9.4 Ékszíjcsere 9.4. Tanácsok az ékszíjcseréhez Ékszíjcsere esetén az összes ékszíjat ki kell cserélni! Az ékszíjakat laza állapotban kell felhelyezni. Ha az ékszíjakat ráerőlteti az ékszíjtárcsára, akkor fennáll annak a veszélye, hogy megsérülnek és hamarabb elszakadnak! Az ékszíjakat annyira kell megfeszíteni, hogy középen hüvelykujjal 8 mm-re lehessen benyomni Ékszíjtípusok Géptípusok Szíjak Mennyiség (darab) Cikkszám TWKE 5,5 XPA 3 Lw Z TWKE 7,5 XPA 3 Lw Z TWKE 9 XPA 40 Lw Z TWZ XPA 800 Lw Z94090 TWZE 9 TWZE 7,5 TWZE 5,5 XPA 800 Lw / XPA 40 Lw XPA 800 Lw / XPA 3 Lw XPA 800 Lw / XPA 3 Lw Z94090 / Z Z94090 / Z Z94090 / Z TWE 5,

34 Karbantartás 9.4. Ékszíjcsere E-hajtásnál Hatlapfejű csavar 8 Ékszíjak Ékszíj-védőlemez 9 Ellenanya 3 Szorítóanya 0 Feszítőcsavar 4 Szorító karima Villanymotor 5 Körfűrészlap Csapágytámasz-lemez 6 Hatlapfejű csavar a motoros billentőhöz 7 Motoros billentő 3 Hatlapfejű csavar a támaszlemezhez Oldja meg mindkét ékszíj-védőlemez hatlapfejű csavarját és vegye le az ékszíjvédőlemezeket. A körfűrésztengelyt a szorító karima kulccsal ellentartva csavarja le a körfűrészkulccsal a szorítóanyát. Húzza le a szorító karimát és a fűrészlapot. Lazítsa meg a motoros billentő négy darab hatlapfejű csavarját. Lazítsa meg a két feszítőcsavar ellenanyáit. Addig forgassa balra a feszítőcsavart, amíg a villanymotor fel nem emelkedik. A két hatlapfejű csavar oldásával szerelje le a jobb oldali csapágytámasz-lemezt. Vegye le a régi ékszíjakat. Az ékszíjaknak a jobb csapágyoldalon kifűzött állapotban kell lenniük. Tegye fel az új ékszíjakat. Forgassa jobbra a feszítőcsavart. A motor lefelé süllyed és megfeszíti az ékszíjakat. Kontrázza le a két feszítőcsavar ellenanyáit. Húzza meg a motoros billentő négy darab hatlapfejű csavarját. Ismét csavarozza fel az állványra a jobb oldali támaszlemezt. Szerelje fel a fűrészlapot a hajtótengelyre, majd szilárdan húzza meg a szorítóanyát. Csavarozza fel az állványra az ékszíj-védőlemezeket. Üzembe helyezés előtt ismét fel kell szerelni valamennyi védőberendezést a gépre. 34

35 Karbantartás Ékszíjcsere Z-hajtásnál Csavar ékszíjvédő lemezek 5 Ellenanya Ékszíjvédő lemez 6 Feszítőcsavar 3 Leállító egység 7 Ékszíjak 4 Imbuszcsavar Oldja meg mindkét ékszíj-védőlemez hatlapfejű csavarját és vegye le az ékszíjvédőlemezeket. Szerelje le a leállító egységet. Lazítsa meg a kiválasztókar imbuszcsavarját. Lazítsa meg a két feszítőcsavar ellenanyáit. Addig forgassa egyenletesen balra a feszítőcsavart, amíg az ékszíjak feszítése meg nem szűnik. Vegye le a régi ékszíjakat. Tegye fel az új ékszíjakat. Addig forgassa jobbra a feszítőcsavart, amíg a hajtómű vissza nem húzódik és meg nem feszíti az ékszíjakat. Kontrázza le a két feszítőcsavar ellenanyáit. Húzza meg a kiválasztókar imbuszcsavarját. Szerelje fel a leállító egységet. 3 35

36 Karbantartás Leállító egység 3 Ékszíjtárcsa Féktárcsa Ügyeljen arra, hogy a féktárcsa és az ékszíjtárcsa között legalább 0 mm távolság legyen. Csavarozza fel az állványra az ékszíj-védőlemezeket. Üzembe helyezés előtt ismét fel kell szerelni valamennyi védőberendezést a gépre Ékszíjcsere ZE-hajtásnál Ehhez lásd... Ékszíjcsere E-hajtásnál [ 34] Ékszíjcsere Z-hajtásnál [ 35] 9.5 Végállás-kapcsoló ZE-hajtásnál 3 Leállító kar 3 Hengeres fejű csavar Végállás-kapcsoló Ha meg van nyomva a leállító kar, akkor a végállás-kapcsoló révén létrejön a kapcsolóval való érintkezés. Csak ezáltal kapcsolható be a villanymotor. Ha nem kapcsolható be a villanymotor, akkor a végállás-kapcsolón állítani lehet. A hengeres fejű csavarok oldása után végezze el a végállás-kapcsoló utánállítását. 9.6 Féktárcsa leállításnál 3 4 Leállító kar 3 Ékszíjtárcsa Féktárcsa 4 Süllyesztett fejű csavar A leállító kar visszahúzása után a féktárcsa 0 másodpercen belül lefékezi a hajtótengelyt. 36

37 Karbantartás Karbantartás: A féktárcsát és az ékszíjtárcsa fékfelületét időnként nitrohígítóval tisztítsa meg a fékportól és a kenőanyag-maradványoktól. Ha a süllyesztett fejű csavarok kopás miatt kiállnak, akkor ki kell cserélni a féktárcsát. 9.7 Tisztítás A gépen végzendő tisztítási munkák előtt feltétlenül le kell állítani a hajtást! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. Az optimális működés biztosítása érdekében rendszeres időközönként tisztítsa meg a gépet. Az új gépet (az első három hónapban) csak szivaccsal szabad lemosni! A lakk ennyi idő alatt még nem keményedik ki teljesen, ezért a nagynyomású tisztítóval történő tisztításkor lakksérülések keletkezhetnek. 37

38 Különleges felszerelés 0 Különleges felszerelés 0. Traktor futómű (Z, ZE típushoz) Kocsirúd Támasztóláb Egyszerű traktor futómű a gép szállításához. Szállítás: Ehhez lásd...szállítás futóművel [ 5] 38

39 Kiegészítő felszerelés Kiegészítő felszerelés. Billentő-hosszabbító 3 Billentő-hosszabbító 3 Szorítókar Mélyedés Ezzel hosszabb fatörzsek is kényelmesen vághatók.. Billentő-reteszelő Munkahelyzet: Emelje meg a billentő-reteszt, és fordítsa kifelé billentőt. Szállítási helyzet: Rögzítse a billentőt a billentő-retesszel az állványra. 39

40 Kiegészítő felszerelés.3 Forgácselszívó csatlakozó Forgácselszívó csatlakozó Csatlakozó a keletkező fűrészforgács elszívásához. 40

41 Hibaelhárítás Hibaelhárítás A gépen végzendő hibaelhárítások előtt feltétlenül le kell állítani a hajtást! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Hiba Lehetséges ok Elhárítás Oldal: A villanymotor nem indul, vagy gyakran kikapcsolódik Hibás tápkábel Biztosító kiolvadt - tápkábel biztosítója túl gyenge Villanyszerelő ellenőrizze a tápkábelt Helyes értékű biztosítókat használjon lásd [ 5] Motorvédelem megszólal Erősebb tápkábelt kell alkalmazni rossz forgásirány cseréljen fel két fázist Nem indul el a villanymotor Kioldott a fékkapcsoló fékkártyáján lévő biztosító Ellenőrizze, és ha szükséges, cserélje ki a biztosítót A kapcsoló nem működik Hibás tápkábel Biztosíték kiolvadt - tápkábel biztosítéka túl gyenge A motorvédő kapcsoló vagy a motorvédő betét hibás Villanyszerelő ellenőrizze a tápkábelt Villanyszerelő ellenőrizze a tápkábelt A kapcsolót ellenőriztetni kell, vagy be kell küldeni lásd [ 5] A féktárcsa nem fékez Por lepte be a féktárcsát Tisztítsa meg a féktárcsát lásd [ 36] Elkopott a féktárcsa Cserélje ki a féktárcsát Nagy erőkifejtés fűrészeléskor Életlen a fűrészlap A fűrészlap élezése lásd [ 9] Laza a fűrészlap A fűrészlap elgyantásodott Húzza meg a hajtótengelyen a hatlapú anyát Gyantátlanító szerrel tisztítsa meg a fűrészlapot lásd [ 9] A gép zajossá vált Hajtótengely fordulatszáma túl nagy Tartsa be az előírt fordulatszámot lásd [ 7] 4

42 Műszaki adatok 3 Műszaki adatok Típus TWKE 5,5 TWKE 7,5 TWKE 9 Hajtás Hajtási mód Villanymotor Villanymotor Villanymotor Teljesítmény kw 5,5 S6 ** 7,5 S6 ** 9 S6 ** Feszültség V Biztosító A Motor fordulatszám Hajtótengely fordulatszám Fűrészlap fordul at/ perc fordul at/ perc Fűrészlap átmérő mm Min. faátmérő cm Max. faátmérő cm Zajra vonatkozó tudnivaló Hangnyomásszint db(a) Méretek * Szélesség cm Mélység cm Magasság cm Súly kg Típus TWZ TWZE 9 TWZE 7,5 Hajtás Hajtási mód Hajtótengely Hajtótengely / villanymotor Hajtótengely / villanymotor Teljesítmény kw 7,5 7,5 / 9 S6 ** 7,5 / 7,5 S6 ** Feszültség V Biztosító A Motor fordulatszám Hajtótengely fordulatszám Fűrészlap fordul at/ perc fordul at/ perc Fűrészlap átmérő mm Min. faátmérő cm Max. faátmérő cm Zajra vonatkozó tudnivaló Hangnyomásszint db(a) Méretek * Szélesség cm Mélység cm Magasság cm Súly kg *...a megadott méretek és súlyok tájékoztató értékek és az alapkiépítettségre vonatkoznak. **...Teljesítményadat, S6: szünetmentes periodikus üzemelés szakaszos terheléssel a százalékadat a típustáblán látható. 4

43 Műszaki adatok Típus TWZE 5,5 TWE 5,5 Hajtás Hajtási mód Hajtótengely / villanymotor Villanymotor Teljesítmény kw 7,5 / 5,5 S6 ** 5,5 S6 ** Feszültség V Biztosító A 6 6 Motor fordulatszám Hajtótengely fordulatszám Fűrészlap fordul at/ perc fordul at/ perc Fűrészlap átmérő mm Min. faátmérő cm 5 5 Max. faátmérő cm 4 4 Zajra vonatkozó tudnivaló Hangnyomásszint db(a) Méretek * Szélesség cm Mélység cm Magasság cm 0 0 Súly kg *...a megadott méretek és súlyok tájékoztató értékek és az alapkiépítettségre vonatkoznak. **...Teljesítményadat, S6: szünetmentes periodikus üzemelés szakaszos terheléssel a százalékadat a típustáblán látható. 43

44 Szerviz 4 Szerviz POSCH- termék Ha gépéhez pótalkatrészt rendel, kérjük, forduljon közvetlenül a helyi kereskedőjéhez. Ha gépéhez pótalkatrész jegyzékre van szüksége, akkor azt a sorozatszám közlésével bármikor letöltheti az alábbi linkről: 44

45 EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat Ezennel kijelentjük, hogy a következőkben megnevezett gép tervezési elve és felépítése megfelel a 006/4/EK számú, gépekre vonatkozó EK irányelv alapvető biztonságtechnikai és egészségvédelmi követelményeinek. A gép megfelel továbbá a kisfeszültségre vonatkozó 006/95/EK számú és az elektromágneses összeférhetőségre vonatkozó 004/08/EK számú EK irányelvnek. A gépnek a velünk nem egyeztetett megváltoztatása esetén a jelen nyilatkozat érvényét veszti. Körfűrész - Asztali és billenő körfűrész Cikkszám: MH, MH, M3H, M5H, M7H, M8H, M9H, M30H Sorozatszám : -tól 03 00A Az EK irányelvekben megnevezett biztonságtechnikai és egészségvédelmi követelmények megvalósításához a következő szabványokat vettük alapul: EN ISO 00 A kialakítás általános elvei EN ISO 454- Mezőgazdasági gépek biztonsága - Általános követelmények EN ISO 3857 Biztonsági távolságok - felső és alsó végtagok EN 349 Legkisebb távolságok testrészek zúzódásának elkerülésére EN Gépek villamos felszerelése EN 870- Körfűrészgépek EN Körfűrészgépek EN 847- biztonságtechnikai követelmények - körfűrészlapok Belső intézkedések biztosítják, hogy a sorozatgyártású készülékek mindig megfeleljenek az érvényes EK irányelveknek és az alkalmazott szabványoknak. A következőkben megnevezett, értesített ellenőrző szerv: PZ.LSV (a mezőgazdasági társadalombiztosítás csúcsszövetségének vizsgáló és tanúsító szervezete, Weißenstraße 70-7, 343 Kassel), nyilvántartásba véve a 57 iktatószám alatt, lefolytatta a 006/4/EK irányelv IX. mellékletében megnevezett EK típusvizsgálati eljárást. A termék azonos a típusvizsgálaton átesett modellel, amely az alábbi számon LSV-EG-009/ EK típusvizsgálati tanúsítványt kapott. Alább annak a személynek a neve és címe látható, aki a fenti EK megfelelőségi nyilatkozatot aláírja, és aki fel van hatalmazva a műszaki dokumentációk összeállítására. Leibnitz, Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Ing. Johann Tinnacher Ügyvezető 45
