1 Geometria és topológia tárolása Görbék reprezentációja Valasek Gábor Eötvös Loránd Tudományegyetem Informatikai Kar 2015/2016. őszi félév
2 Geometria és topológia tárolása Görbék reprezentációja Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
3 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
4 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Geometria közvetlen tárolása A mai modern grafikus API-k pont, szakasz és háromszög primitíveket használnak
5 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Geometria közvetlen tárolása A mai modern grafikus API-k pont, szakasz és háromszög primitíveket használnak Ebben a pontban megnézzük, hogy milyen módon tárolhatóak el ezek hatékonyan
6 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Geometria közvetlen tárolása A mai modern grafikus API-k pont, szakasz és háromszög primitíveket használnak Ebben a pontban megnézzük, hogy milyen módon tárolhatóak el ezek hatékonyan Továbbá azt is, hogy miképp tudunk szomszédossági információkat is kinyerni
7 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Geometria tárolása - brute force Általánosabban nézve, legyenek a primitíveink síkbeli poligonok, amiket csúcspontjaik felsorolásával reprezentálunk (valamilyen rögzített bejárási irány szerint)
8 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Geometria tárolása - brute force Általánosabban nézve, legyenek a primitíveink síkbeli poligonok, amiket csúcspontjaik felsorolásával reprezentálunk (valamilyen rögzített bejárási irány szerint) Poligonokkal kapcsolatos feladatok: tárolás transzformálás szomszédossági lekérdezések
9 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Geometria brute force tárolása s t r u c t t r i a n g l e { f l o a t x1, y1, z1 ; f l o a t x2, y2, z2 ; f l o a t x3, y3, z3 ; } ;
10 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása A brute force tárolás elemzése Tárolás: ha vannak poligonoknak közös csúcsai, akkor ezeket többször tároljuk feleslegesen nem túl jó
11 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása A brute force tárolás elemzése Tárolás: ha vannak poligonoknak közös csúcsai, akkor ezeket többször tároljuk feleslegesen nem túl jó Transzformálás: a közös csúcsokra annyiszor fogjuk elvégezni a transzformációkat, ahányszor szerepelnek nem hatékony
12 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása A brute force tárolás elemzése Tárolás: ha vannak poligonoknak közös csúcsai, akkor ezeket többször tároljuk feleslegesen nem túl jó Transzformálás: a közös csúcsokra annyiszor fogjuk elvégezni a transzformációkat, ahányszor szerepelnek nem hatékony Lekérdezések: fogalmunk sincs, ki kinek a szomszédja, csak az összes csúcs bejárásával tudunk eredményre jutni katasztrófa
13 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása A brute force tárolás elemzése Tárolás: ha vannak poligonoknak közös csúcsai, akkor ezeket többször tároljuk feleslegesen nem túl jó Transzformálás: a közös csúcsokra annyiszor fogjuk elvégezni a transzformációkat, ahányszor szerepelnek nem hatékony Lekérdezések: fogalmunk sincs, ki kinek a szomszédja, csak az összes csúcs bejárásával tudunk eredményre jutni katasztrófa Egyetlen előnye, hogy ennél egyszerűbben már nem is lehetne tárolni
14 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index pufferek Alapötlet: tároljunk minden csúcsot egyszer, egy nagy közös tömbben!
15 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index pufferek Alapötlet: tároljunk minden csúcsot egyszer, egy nagy közös tömbben! A poligonok csak hivatkozzanak a csúcsok tömbjének elemeire.
16 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index pufferek Alapötlet: tároljunk minden csúcsot egyszer, egy nagy közös tömbben! A poligonok csak hivatkozzanak a csúcsok tömbjének elemeire. Ez az index puffer.
17 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index pufferek Alapötlet: tároljunk minden csúcsot egyszer, egy nagy közös tömbben! A poligonok csak hivatkozzanak a csúcsok tömbjének elemeire. Ez az index puffer. Minden GPU támogatja.
18 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer-ek s t r u c t t r i a n g l e { unsigned i n t a, b, c ; } ; s t r u c t vec3 { f l o a t x, y, z ; } ; std : : vector <vec3> v e r t e x B u f f e r ; std : : vector <i n t > i n d e x B u f f e r ;
19 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer
20 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer

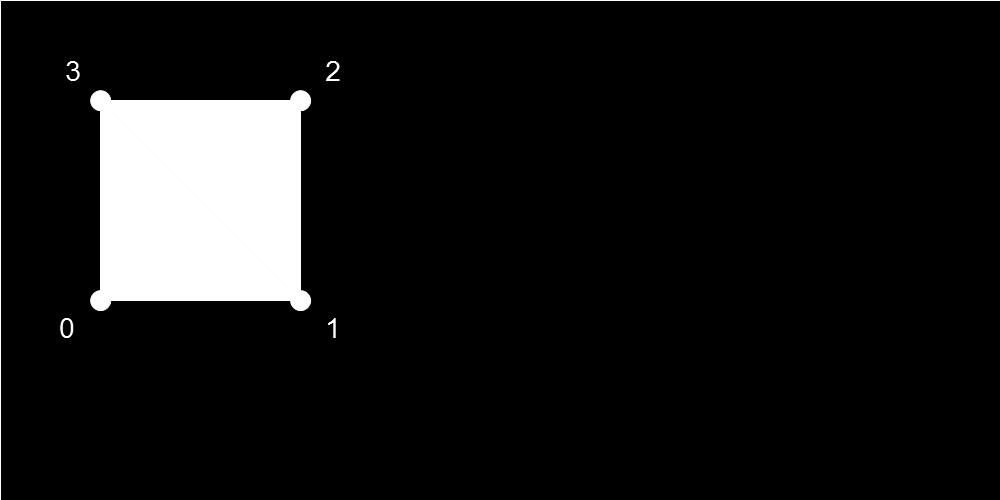

21 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer
22 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer

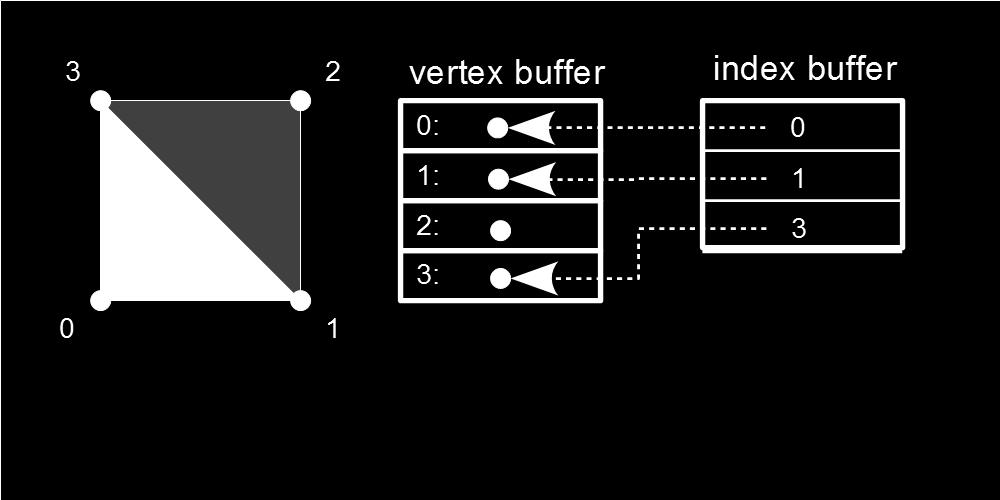

23 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer
24 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer
25 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa Vegyünk egy N N db négyzetből álló rácsot! Mennyi adatot kell eltárolnunk ehhez?
26 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa Vegyünk egy N N db négyzetből álló rácsot! Mennyi adatot kell eltárolnunk ehhez? Mérete index puffer nélkül: 4 csúcs/négyzet, N N négyzet: 4N 2 csúcspont.
27 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa Vegyünk egy N N db négyzetből álló rácsot! Mennyi adatot kell eltárolnunk ehhez? Mérete index puffer nélkül: 4 csúcs/négyzet, N N négyzet: 4N 2 csúcspont. Mérete index puffer-rel: (N + 1) (N + 1) = N 2 + 2N + 1 csúcs (+ 4N 2 egész szám, index)
28 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa Vegyünk egy N N db négyzetből álló rácsot! Mennyi adatot kell eltárolnunk ehhez? Mérete index puffer nélkül: 4 csúcs/négyzet, N N négyzet: 4N 2 csúcspont. Mérete index puffer-rel: (N + 1) (N + 1) = N 2 + 2N + 1 csúcs (+ 4N 2 egész szám, index) Mikor éri meg? Azaz hogyan viszonyul egymáshoz 4N 2 és N 2 + 2N + 1? 4N 2 >N 2 + 2N > 3N 2 + 2N + 1 N >1, ha N Z +
29 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa folyt. Ha több mint egyetlen négyzetünk van, már megéri!
30 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa folyt. Ha több mint egyetlen négyzetünk van, már megéri! Pl. ha N = 10 Mérete index puffer nélkül: 400 csúcsot tárolunk és transzformálunk Mérete index puffer-rel: 121 csúcsot tárolunk és transzformálunk
31 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer-ek GPU-n Minden videókártya, amit még nem gyűjtenek a múzeumok (idézet 2010-ből) támogatja az index puffer-eket.
32 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer-ek GPU-n Minden videókártya, amit még nem gyűjtenek a múzeumok (idézet 2010-ből) támogatja az index puffer-eket. A csúcspontok tömbje (vertex buffer) nem csak pozicókat tartalmaz, hanem normálvektorokat, textúra-koordinátákat, és még sok mást.
33 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Index puffer-ek GPU-n Minden videókártya, amit még nem gyűjtenek a múzeumok (idézet 2010-ből) támogatja az index puffer-eket. A csúcspontok tömbje (vertex buffer) nem csak pozicókat tartalmaz, hanem normálvektorokat, textúra-koordinátákat, és még sok mást. Egy hivatkozás a vertex buffer-ra mindezekre együtt hivatkozik.
34 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma Figyeljünk: az index puffer csak akkor tud segíteni, ha bár különböző háromszögeknél használjuk fel ugyanazt a csúcsot, de mindegyik háromszög ugyanannak a felületnek a közelítése!
35 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma Figyeljünk: az index puffer csak akkor tud segíteni, ha bár különböző háromszögeknél használjuk fel ugyanazt a csúcsot, de mindegyik háromszög ugyanannak a felületnek a közelítése! Ha egy kockát rakunk össze háromszögekből, akkor egy sarokban lévő csúcs min. három, max. hat háromszögnek a csúcsa
36 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma Figyeljünk: az index puffer csak akkor tud segíteni, ha bár különböző háromszögeknél használjuk fel ugyanazt a csúcsot, de mindegyik háromszög ugyanannak a felületnek a közelítése! Ha egy kockát rakunk össze háromszögekből, akkor egy sarokban lévő csúcs min. három, max. hat háromszögnek a csúcsa de minden egyes csúcspont három különböző felület (az ott összeérő három lap) pontja
37 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma Figyeljünk: az index puffer csak akkor tud segíteni, ha bár különböző háromszögeknél használjuk fel ugyanazt a csúcsot, de mindegyik háromszög ugyanannak a felületnek a közelítése! Ha egy kockát rakunk össze háromszögekből, akkor egy sarokban lévő csúcs min. három, max. hat háromszögnek a csúcsa de minden egyes csúcspont három különböző felület (az ott összeérő három lap) pontja Tehát bár index puffer-rel elég lenne csak 8 csúcsot nyilvántartani, amint megvilágítunk és felületi normálisokra lesz szükségünk baj lesz!
38 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma
39 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma A probléma: bár egyetlen térbeli pontot jelöl egy sarok, valójában három különböző felület felületi pontja
40 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma A probléma: bár egyetlen térbeli pontot jelöl egy sarok, valójában három különböző felület felületi pontja Mivel a csúcspontokban pozíciókon kívül felületi tulajdonságokat is tárolunk (normális), ezért ilyenkor még index pufferrel sem spórolhatjuk ki a térbeli redundanciát!
41 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Kocka probléma A probléma: bár egyetlen térbeli pontot jelöl egy sarok, valójában három különböző felület felületi pontja Mivel a csúcspontokban pozíciókon kívül felületi tulajdonságokat is tárolunk (normális), ezért ilyenkor még index pufferrel sem spórolhatjuk ki a térbeli redundanciát! Oldalanként külön meg kell adni a csúcsokat, ugyanolyan pozíció, de a három oldalnak megfelelően három különböző normális segítségével: összesen tehát 3 8 csúcs kerül az vertex buffer-ba
42 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Az index pufferes tárolás elemzése Tárolás: ált. hatékony.
43 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Az index pufferes tárolás elemzése Tárolás: ált. hatékony. Transzformálás: hatékony.
44 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Az index pufferes tárolás elemzése Tárolás: ált. hatékony. Transzformálás: hatékony. Lekérdezések: közös csúcsokat már tudunk, de igazából még mindig fogalmunk sincs.
45 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
46 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szomszédsági viszonyok Néha kellenek a szomszédok, pl. felület-felosztásoknál, degenerált primitívek kiszűrésekor, egyes felhasználói inputok kezelésekor stb.
47 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szomszédsági viszonyok Néha kellenek a szomszédok, pl. felület-felosztásoknál, degenerált primitívek kiszűrésekor, egyes felhasználói inputok kezelésekor stb. Ismertek a csúcsok számítható mi, minek a szomszédja!
48 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szomszédsági viszonyok Néha kellenek a szomszédok, pl. felület-felosztásoknál, degenerált primitívek kiszűrésekor, egyes felhasználói inputok kezelésekor stb. Ismertek a csúcsok számítható mi, minek a szomszédja! Egy csúcsban tetszőleges számú poligon találkozhat dinamikus adatszerkezet kéne
49 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szomszédsági viszonyok Néha kellenek a szomszédok, pl. felület-felosztásoknál, degenerált primitívek kiszűrésekor, egyes felhasználói inputok kezelésekor stb. Ismertek a csúcsok számítható mi, minek a szomszédja! Egy csúcsban tetszőleges számú poligon találkozhat dinamikus adatszerkezet kéne Jobb megoldás: Szárnyas-él (winged-edge) adatszerkezet!
50 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Az alakzatokat határukkal leíró (B-rep) (boundary representation) reprezentáció egyik gyakran használt topológiatároló adatszerkezete manifold poliéderek esetén
51 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Az alakzatokat határukkal leíró (B-rep) (boundary representation) reprezentáció egyik gyakran használt topológiatároló adatszerkezete manifold poliéderek esetén Tárolás során csúcsokat, éleket és lapokat különböztet meg
52 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Az alakzatokat határukkal leíró (B-rep) (boundary representation) reprezentáció egyik gyakran használt topológiatároló adatszerkezete manifold poliéderek esetén Tárolás során csúcsokat, éleket és lapokat különböztet meg Az élek szempontjából tároljuk a felületet
53 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Az alakzatokat határukkal leíró (B-rep) (boundary representation) reprezentáció egyik gyakran használt topológiatároló adatszerkezete manifold poliéderek esetén Tárolás során csúcsokat, éleket és lapokat különböztet meg Az élek szempontjából tároljuk a felületet Minden élhez fix számú adat tartozik
54 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Az alakzatokat határukkal leíró (B-rep) (boundary representation) reprezentáció egyik gyakran használt topológiatároló adatszerkezete manifold poliéderek esetén Tárolás során csúcsokat, éleket és lapokat különböztet meg Az élek szempontjából tároljuk a felületet Minden élhez fix számú adat tartozik Segítségével pl. gyorsan körbe lehet járni egy poligon éleit, közben megkapva minden szomszédot
55 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Minden lapot egy élsorozat határol - minden laphoz tároljunk egy, az élsorozatához tartozó tetszőleges élre mutató pointert
56 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Minden lapot egy élsorozat határol - minden laphoz tároljunk egy, az élsorozatához tartozó tetszőleges élre mutató pointert A csúcspontok élekhez illeszkednek (vagy belőle indul ki, vagy ő a célja) - tároljuk valamelyiket a csúcsokhoz!
57 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Egyetlen él adatai Egy él két csúcsot köt össze - tároljuk ezeket az élben
58 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Egyetlen él adatai Egy él két csúcsot köt össze - tároljuk ezeket az élben Egy él legfeljebb két laphoz tartozhat - az egyik a baloldali, a másik a jobboldali lap lesz, ezekre mutató pointereket (vagy indexeket) tárolunk
59 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Egyetlen él adatai Egy él két csúcsot köt össze - tároljuk ezeket az élben Egy él legfeljebb két laphoz tartozhat - az egyik a baloldali, a másik a jobboldali lap lesz, ezekre mutató pointereket (vagy indexeket) tárolunk A fenti két lapon egyúttal egy-egy élsorozat (az adott lapot alkotó élsorozat) része is az adott él - mindkét élsorozatban tároljuk a rákövetkezőjét és megelőzőjét az adott élnek az adott lap bejárási irányának megfelelően (!)
60 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Egyetlen él adatai csúcs lap balra jobbra él start vég bal jobb előző köv. előző köv. a B A 0 1 c b d e
61 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Egyéb táblázatok Csúcsok táblája Lapok táblája csúcs ID lap ID csúcsból induló él lap egy éle
62 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Példa: tetraéder Shirley, Fundamentals of Computer Graphics
63 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Egy lap összes szomszéd lapjának felsorolása def allneighbours ( face, edges, v e r t i c e s, faces ) : startedge = faces [ face ] edge = startedge i f edges [ startedge ]. f a c e L e f t == face : while edges [ edge ]. succleft!= startedge : p r i n t edges [ edge ]. faceright edge = edges [ edge ]. succleft else : while edges [ edge ]. succright!= startedge : p r i n t edges [ edge ]. f a c e L e f t edge = edges [ edge ]. succright
64 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Egy lap összes szomszéd lapjának felsorolása Azaz: induljunk el az adott lap reprezentáns éléből (amit tárolunk a laphoz)
65 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Egy lap összes szomszéd lapjának felsorolása Azaz: induljunk el az adott lap reprezentáns éléből (amit tárolunk a laphoz) Ha ennek az élnek a baloldali lapja az adott lap: iteráljunk végig a baloldali éllistán és írjuk ki a jobboldali lapokat (a baloldali a lekérdezést kiváltó lap)
66 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Egy lap összes szomszéd lapjának felsorolása Azaz: induljunk el az adott lap reprezentáns éléből (amit tárolunk a laphoz) Ha ennek az élnek a baloldali lapja az adott lap: iteráljunk végig a baloldali éllistán és írjuk ki a jobboldali lapokat (a baloldali a lekérdezést kiváltó lap) Különben a jobboldali lap az adott lap, iteráljunk végig a jobboldali lap éllistáján
67 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Egy lap összes szomszéd lapjának felsorolása Azaz: induljunk el az adott lap reprezentáns éléből (amit tárolunk a laphoz) Ha ennek az élnek a baloldali lapja az adott lap: iteráljunk végig a baloldali éllistán és írjuk ki a jobboldali lapokat (a baloldali a lekérdezést kiváltó lap) Különben a jobboldali lap az adott lap, iteráljunk végig a jobboldali lap éllistáján Az iteráció érjen véget, amint visszaérünk az adott lap reprezentáns élébe
68 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Egy adott csúcsot tartalmazó összes lap felsorolása def allfaces ( vertex, edges, v e r t i c e s, faces ) : startedge = v e r t i c e s [ v e r t e x ] edge = startedge done = False while not done : i f edges [ edge ]. v e r t S t a r t == v e rtex : p r i n t edges [ edge ]. f a c e L e f t edge = edges [ edge ]. p r e dleft else : p r i n t edges [ edge ]. faceright edge = edges [ edge ]. predright
69 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet A winged-edge élét vegyük szét két fél-élre!
70 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet A winged-edge élét vegyük szét két fél-élre! lényegében az élek lapra vett vetületével dolgozunk!
71 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet A winged-edge élét vegyük szét két fél-élre! lényegében az élek lapra vett vetületével dolgozunk! A fél-élhez csak egy lap tartozhat + meg kell jegyeznünk a testvér fél-élét (az adott él másik oldali lapra vett vetületét)
72 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet A winged-edge élét vegyük szét két fél-élre! lényegében az élek lapra vett vetületével dolgozunk! A fél-élhez csak egy lap tartozhat + meg kell jegyeznünk a testvér fél-élét (az adott él másik oldali lapra vett vetületét) A reprezentáció központi eleme a fél-él
73 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Half-edge
74 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Half-edge
75 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet Szigorú értelemben véve egy fél-élhez pontosan egy csúcs, él és lap tartozik (de gyakorlatban ennél többet tárolni hasznos lehet)
76 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet Szigorú értelemben véve egy fél-élhez pontosan egy csúcs, él és lap tartozik (de gyakorlatban ennél többet tárolni hasznos lehet) A következőt tároljuk egy fél-élben: az fél-él cél csúcspontja (vertex), a fél-él testvére (sym), a fél-él lapja (face) és a lapot körbefogó fél-élsorozatban a rákövetkezője (next)
77 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet Szigorú értelemben véve egy fél-élhez pontosan egy csúcs, él és lap tartozik (de gyakorlatban ennél többet tárolni hasznos lehet) A következőt tároljuk egy fél-élben: az fél-él cél csúcspontja (vertex), a fél-él testvére (sym), a fél-él lapja (face) és a lapot körbefogó fél-élsorozatban a rákövetkezője (next) A lapokhoz egy tetszőleges alkotó fél-él pointerét jegyezzük fel
78 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet Szigorú értelemben véve egy fél-élhez pontosan egy csúcs, él és lap tartozik (de gyakorlatban ennél többet tárolni hasznos lehet) A következőt tároljuk egy fél-élben: az fél-él cél csúcspontja (vertex), a fél-él testvére (sym), a fél-él lapja (face) és a lapot körbefogó fél-élsorozatban a rákövetkezője (next) A lapokhoz egy tetszőleges alkotó fél-él pointerét jegyezzük fel A csúcspontokhoz egy befutó fél-élt
79 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Fél-él adatszerkezet Szigorú értelemben véve egy fél-élhez pontosan egy csúcs, él és lap tartozik (de gyakorlatban ennél többet tárolni hasznos lehet) A következőt tároljuk egy fél-élben: az fél-él cél csúcspontja (vertex), a fél-él testvére (sym), a fél-él lapja (face) és a lapot körbefogó fél-élsorozatban a rákövetkezője (next) A lapokhoz egy tetszőleges alkotó fél-él pointerét jegyezzük fel A csúcspontokhoz egy befutó fél-élt HE sym sym = HE, HE next sym vertex = HE vertex stb.
80 Geometria és topológia tárolása Görbék reprezentációja Geometria tárolása Topológia tárolása Pl.: Adott lap körbejárása def faceloop (HE ) : loop = HE do : p r i n t HE loop = HE. next while loop!= HE
81 Reprezentáció
82 Reprezentáció
83 Reprezentáció
84 Reprezentáció
85 Görbék megadása Három módot láttunk már görbék reprezentációjára: explicit: y = f (x) [ ] x(t) parametrikus: p(t) =, t R y(t) implicit: x 2 + y 2 9 = 0
86 Görbék megadása Most azt vizsgáljuk meg, hogy milyen adatokat kell eltárolni, hogy egy tetszőleges (ún. szabadformájú) görbét egyértelműen reprezentáljunk
87 Görbék megadása Most azt vizsgáljuk meg, hogy milyen adatokat kell eltárolni, hogy egy tetszőleges (ún. szabadformájú) görbét egyértelműen reprezentáljunk Ezt most a paramterikus megadási mód segítségével nézzük meg
88 Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
89 Lineáris interpoláció Legyen adott két pont, a, b E 3. A két ponton átmenő egyenes parametrikus egyenlete: ahol t R. p(t) = (1 t)a + tb, Ha t [0, 1], akkor az a, b pontokat összekötő egyenes szakaszt kapjuk.
90 Lineáris interpoláció Az egyenes szakaszt egyértelműen azonosítja a szakasz két végpontja, a és b
91 Lineáris interpoláció Az egyenes szakaszt egyértelműen azonosítja a szakasz két végpontja, a és b Ez a legegyszerűbb görbe a két pont között
92 Lineáris interpoláció Az egyenes szakaszt egyértelműen azonosítja a szakasz két végpontja, a és b Ez a legegyszerűbb görbe a két pont között Hogyan lesz ebből szép görbe?
93 Lineáris interpoláció Az egyenes szakaszt egyértelműen azonosítja a szakasz két végpontja, a és b Ez a legegyszerűbb görbe a két pont között Hogyan lesz ebből szép görbe? Szép valami szépen, folytonosan változó
94 Szépség - parametrikus folytonosság C 0 : a görbében/felületben nincsenek lyukak, nem szakad meg sehol
95 Szépség - parametrikus folytonosság C 0 : a görbében/felületben nincsenek lyukak, nem szakad meg sehol C 1 : a derivált is folytonosan változik (DE: a derivált paraméterezéstől függ!)
96 Szépség - parametrikus folytonosság C 0 : a görbében/felületben nincsenek lyukak, nem szakad meg sehol C 1 : a derivált is folytonosan változik (DE: a derivált paraméterezéstől függ!) C 2 : a görbe/felület második deriváltjai is folytonosan változnak
97 Szépség - deriváltak Ne feledjük, parametrikus görbe p(t) = [ ] x(t) alakú y(t)
98 Szépség - deriváltak [ ] x(t) Ne feledjük, parametrikus görbe p(t) = alakú y(t) [ x Tehát a deriváltak p (t) = ] [ (t) x y, p (t) (t) = ] (t) y stb. (t) alakúak
99 Szépség - deriváltak [ ] x(t) Ne feledjük, parametrikus görbe p(t) = alakú y(t) [ x Tehát a deriváltak p (t) = ] [ (t) x y, p (t) (t) = ] (t) y stb. (t) alakúak [ t Példa: mi a deriváltja a p(t) = 2 ] + t t 3 görbének a t = 0 és t = 1 pontokban?
100 Szépség - deriváltak [ ] x(t) Ne feledjük, parametrikus görbe p(t) = alakú y(t) [ x Tehát a deriváltak p (t) = ] [ (t) x y, p (t) (t) = ] (t) y stb. (t) alakúak [ t Példa: mi a deriváltja a p(t) = 2 ] + t t 3 görbének a t = 0 és t = 1 pontokban? Példa: mi lesz az első és második deriváltgörbéje (hodográfja) a p(t) = (1 t)a + tb görbének?
101 Parametrikus folytonosság Legyen adott két parametrikus görbe, r(t), s(t) : [0, 1] E 3, amelyeknek van egy közös pontja, azaz pl. r(1) = s(0) = p. Ekkor a két görbe a p-ben C 0 r(1) = s(0)
102 Parametrikus folytonosság Legyen adott két parametrikus görbe, r(t), s(t) : [0, 1] E 3, amelyeknek van egy közös pontja, azaz pl. r(1) = s(0) = p. Ekkor a két görbe a p-ben C 0 r(1) = s(0) C 1 C 0 r (1) = s (0)
103 Parametrikus folytonosság Legyen adott két parametrikus görbe, r(t), s(t) : [0, 1] E 3, amelyeknek van egy közös pontja, azaz pl. r(1) = s(0) = p. Ekkor a két görbe a p-ben C 0 r(1) = s(0) C 1 C 0 r (1) = s (0) C 2 C 1 r (1) = s (0)
104 Parametrikus folytonosság Legyen adott két parametrikus görbe, r(t), s(t) : [0, 1] E 3, amelyeknek van egy közös pontja, azaz pl. r(1) = s(0) = p. Ekkor a két görbe a p-ben C 0 r(1) = s(0) C 1 C 0 r (1) = s (0) C 2 C 1 r (1) = s (0) C n C n 1 r (n) (1) = s (n) (0)
105 Parametrikus folytonosság
106 Parametrikus folytonosság
107 Parametrikus folytonosság
108 Törött vonal Adottak p i E 3, i = 0,..., n pontok és mindegyik p i, p i+1, i = 0,..., n 1 pontpárt kössünk össze egy szakasszal!
109 Törött vonal Adottak p i E 3, i = 0,..., n pontok és mindegyik p i, p i+1, i = 0,..., n 1 pontpárt kössünk össze egy szakasszal! Legyenek t 0 t 1... t n R paraméterek a p i pontokhoz hozzárendelve
110 Törött vonal Adottak p i E 3, i = 0,..., n pontok és mindegyik p i, p i+1, i = 0,..., n 1 pontpárt kössünk össze egy szakasszal! Legyenek t 0 t 1... t n R paraméterek a p i pontokhoz hozzárendelve Ekkor az eredmény törött vonal felírható egyetlen paraméterrel is: ha a t [t 0, t n ] paraméter aktuális értékére t [t i, t i+1 ] igaz, akkor a hozzátartozó pont t i+1 t p i + t t i p i+1 t i+1 t i t i+1 t i
111 Törött vonal Adottak p i E 3, i = 0,..., n pontok és mindegyik p i, p i+1, i = 0,..., n 1 pontpárt kössünk össze egy szakasszal! Legyenek t 0 t 1... t n R paraméterek a p i pontokhoz hozzárendelve Ekkor az eredmény törött vonal felírható egyetlen paraméterrel is: ha a t [t 0, t n ] paraméter aktuális értékére t [t i, t i+1 ] igaz, akkor a hozzátartozó pont t i+1 t p i + t t i p i+1 t i+1 t i t i+1 t i Ez egy interpoláló megközelítés, azaz a reprezentációt képező ponthalmaz összes elemén áthalad a reprezentált görbe
112 Törött vonal Ha egy sima görbét szeretnénk ábrázolni, akkor szakaszokkal kell közelítenünk (lényegében: tesszellálni)
113 Törött vonal Ha egy sima görbét szeretnénk ábrázolni, akkor szakaszokkal kell közelítenünk (lényegében: tesszellálni)
114 Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
115 Polinomiális görbék Ha C 0 -nál magasabb fokú garantált (!) folytonosságot akarunk, akkor próbálkozhatunk polinomokkal
116 Polinomiális görbék Ha C 0 -nál magasabb fokú garantált (!) folytonosságot akarunk, akkor próbálkozhatunk polinomokkal A p 0,..., p n pontokra illeszthető egy n-edfokú polinom
117 Polinomiális görbék Ha C 0 -nál magasabb fokú garantált (!) folytonosságot akarunk, akkor próbálkozhatunk polinomokkal A p 0,..., p n pontokra illeszthető egy n-edfokú polinom A jól ismert hatványbázisban ez p(t) = n [ ] [ ] [ ] i=0 a it i, t R alakú (pl.: p(t) = t t + ) 1 1
118 Polinomiális görbék Ha C 0 -nál magasabb fokú garantált (!) folytonosságot akarunk, akkor próbálkozhatunk polinomokkal A p 0,..., p n pontokra illeszthető egy n-edfokú polinom A jól ismert hatványbázisban ez p(t) = n [ ] [ ] [ ] i=0 a it i, t R alakú (pl.: p(t) = t t + ) 1 1 De mi lenne a geometriai értelmezése az a i R 3 együtthatóknak? Mit ábrázolnak?
119 Polinomiális görbék Ha C 0 -nál magasabb fokú garantált (!) folytonosságot akarunk, akkor próbálkozhatunk polinomokkal A p 0,..., p n pontokra illeszthető egy n-edfokú polinom A jól ismert hatványbázisban ez p(t) = n [ ] [ ] [ ] i=0 a it i, t R alakú (pl.: p(t) = t t + ) 1 1 De mi lenne a geometriai értelmezése az a i R 3 együtthatóknak? Mit ábrázolnak? másik bázist keressünk inkább, ahol a reprezentációt képező elemeknek szemléletesebb jelentése van
120 Polinomiális görbék Ha C 0 -nál magasabb fokú garantált (!) folytonosságot akarunk, akkor próbálkozhatunk polinomokkal A p 0,..., p n pontokra illeszthető egy n-edfokú polinom A jól ismert hatványbázisban ez p(t) = n [ ] [ ] [ ] i=0 a it i, t R alakú (pl.: p(t) = t t + ) 1 1 De mi lenne a geometriai értelmezése az a i R 3 együtthatóknak? Mit ábrázolnak? másik bázist keressünk inkább, ahol a reprezentációt képező elemeknek szemléletesebb jelentése van De előtte oldjuk még meg a feladatot!
121 Polinomiális görbék Legyenek adottak p 0,..., p n E 3 pontok és t 0 < t 1 <.. < t n R paraméterértékek
122 Polinomiális görbék Legyenek adottak p 0,..., p n E 3 pontok és t 0 < t 1 <.. < t n R paraméterértékek Keressük azt az n-edfokú p(t) = n i=0 a it i, t R parametrikus görbét, amely az adott pontokat interpolálja az előírt paraméterértékeknél, azaz amelyre p(t i ) = p i, i = 0, 1,.., n
123 Polinomiális görbék Megoldandó tehát az 1 t 0 t0 2.. t n 0 a 0 1 t 1 t1 2.. t1 n a 1 p =.. 1 t n tn 2.. tn n p a n n }{{}}{{}}{{} b V a lineáris egyenletrendszer, az ismeretlen a 0,.., a n R 3 együtthatókra
124 Polinomiális görbék Megoldandó tehát az 1 t 0 t0 2.. t n 0 a 0 1 t 1 t1 2.. t1 n a 1 p =.. 1 t n tn 2.. tn n p a n n }{{}}{{}}{{} b V a lineáris egyenletrendszer, az ismeretlen a 0,.., a n R 3 együtthatókra Ha det(v ) 0, akkor van megoldás
125 Polinomiális görbék Megoldandó tehát az 1 t 0 t0 2.. t n 0 a 0 1 t 1 t1 2.. t1 n a 1 p =.. 1 t n tn 2.. tn n p a n n }{{}}{{}}{{} b V a lineáris egyenletrendszer, az ismeretlen a 0,.., a n R 3 együtthatókra Ha det(v ) 0, akkor van megoldás De vegyük észre: V egy Vandermonde mátrix determinánsa nem nulla (mivel nincs i j, hogy t i = t j )
126 Polinomiális görbék Megoldandó tehát az 1 t 0 t0 2.. t n 0 a 0 1 t 1 t1 2.. t1 n a 1 p =.. 1 t n tn 2.. tn n p a n n }{{}}{{}}{{} b V a lineáris egyenletrendszer, az ismeretlen a 0,.., a n R 3 együtthatókra Ha det(v ) 0, akkor van megoldás De vegyük észre: V egy Vandermonde mátrix determinánsa nem nulla (mivel nincs i j, hogy t i = t j ) A keresett együtthatók tehát a = V 1 b
127 Polinomiális görbék - parabola példa Tehát ha például egy parabolával szeretném a t = 0, 1, 2 pontokban interpolálni a p 0, p 1, p 2 pontokat, akkor egyenletet kell megoldanom a 0 a 1 a 2 = p 0 p 1 p 2
128 Polinomiális görbék - parabola példa Tehát ha például egy parabolával szeretném a t = 0, 1, 2 pontokban interpolálni a p 0, p 1, p 2 pontokat, akkor egyenletet kell megoldanom Azaz a keresett együtthatók a 0 a 1 a 2 = p 0 p 1 p 2 a a 1 = a p 0 p 1 p 2
129 Polinomiális görbék - parabola példa Tehát ha például egy parabolával szeretném a t = 0, 1, 2 pontokban interpolálni a p 0, p 1, p 2 pontokat, akkor egyenletet kell megoldanom Azaz a keresett együtthatók a 0 a 1 a 2 = p 0 p 1 p 2 a a 1 = a p 0 p 1 p 2 A parabola pedig p(t) = a 2 t 2 + a 1 t + a 0
130 Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
131 Harmadfokú Hermite interpoláció A görbénk tárolásához bizonyos pontokban jegyezzük fel a görbe pozícióját és egy bejárásához tartozó sebesség, gyorsulás stb.... vektorát (azaz legyenek adottak x(t i ), x (t i ), x (t i ),...) pont és derivált adatok, i = 0, 1,...)
132 Harmadfokú Hermite interpoláció A görbénk tárolásához bizonyos pontokban jegyezzük fel a görbe pozícióját és egy bejárásához tartozó sebesség, gyorsulás stb.... vektorát (azaz legyenek adottak x(t i ), x (t i ), x (t i ),...) pont és derivált adatok, i = 0, 1,...) Keressünk egy olyan bázist, amibe ezeket a fenti adatokat koordinátaként beírva az adott szinten a beírt adatot kapjuk vissza
133 Harmadfokú Hermite interpoláció Két pont között, [0, 1]-re megfogalmazza, keressük a p(t) = H 0 0 (t)p 0 + H 1 0 (t)m 0 + H 0 1 (t)p 1 + H 1 1 (t)m 1 alakú parametrikus görbét amelyre p(0) = p 0 p(1) = p 1 p (0) = m 0 p (1) = m 1
134 Harmadfokú Hermite bázisfüggvények p(t) = H 0 0 (t)p 0 + H 1 0 (t)m 0 + H 0 1 (t)p 1 + H 1 1 (t)m 1
135 Harmadfokú Hermite bázisfüggvények p(t) = H0 0(t)p 0 + H0 1(t)m 0 + H1 0(t)p 1 + H1 1(t)m 1 Keressük harmadfokú, egész polinomként az ismeretlen H j i (t) bázisfüggvényeket, azaz legyen H j i (t) = a ijt 3 + b ij t 2 + c ij t + d ij
136 Harmadfokú Hermite bázisfüggvények p(t) = H0 0(t)p 0 + H0 1(t)m 0 + H1 0(t)p 1 + H1 1(t)m 1 Keressük harmadfokú, egész polinomként az ismeretlen H j i (t) bázisfüggvényeket, azaz legyen H j i (t) = a ijt 3 + b ij t 2 + c ij t + d ij Azt akarjuk, hogy p(0) = p 0, p(1) = p 1, p (0) = m 0, p (1) = m 1 teljesüljenek
137 Harmadfokú Hermite bázisfüggvények p(t) = H0 0(t)p 0 + H0 1(t)m 0 + H1 0(t)p 1 + H1 1(t)m 1 Keressük harmadfokú, egész polinomként az ismeretlen H j i (t) bázisfüggvényeket, azaz legyen H j i (t) = a ijt 3 + b ij t 2 + c ij t + d ij Azt akarjuk, hogy p(0) = p 0, p(1) = p 1, p (0) = m 0, p (1) = m 1 teljesüljenek Ekkor megoldandó a ij, b ij, c ij, d ij, i, j = 0, 1-re H 0(0) = 1 H1 0 (0) = 0 H0 1 (0) = 0 H1 1 (0) = 0 (H0 0) (0) = 0 (H0 1) (0) = 1 (H1 0) (0) = 0 (H1 1) (0) = 0 H 0(1) = 0 H1 0 (1) = 0 H0 1 (1) = 1 H1 1 (1) = 0 (H0 0) (1) = 0 (H0 1) (1) = 0 (H1 0) (1) = 0 (H1 1) (1) = 1
138 Harmadfokú Hermite bázis A harmadfokú bázisunk ekkor a következő lesz: H0 0 (t) = 2t3 3t H0 1 (t) = t3 2t 2 + t H1 0 (t) = 2t3 + 3t 2 H1 1 (t) = t3 t 2
139 Harmadfokú Hermite bázis A harmadfokú bázisunk ekkor a következő lesz: H0 0 (t) = 2t3 3t H0 1 (t) = t3 2t 2 + t H1 0 (t) = 2t3 + 3t 2 H1 1 (t) = t3 t 2 Ha van n + 1 bejövő adatunk, akkor minden pár közé szerkesztve egy-egy görbét az összeillesztésből kapott n harmadfokú szegmensből álló spline C 1 lesz
140 Harmadfokú Hermite bázis
141 Kitérő - geometriai folytonosság A szemünknek nem csak az lesz folytonos, ami parametrikusan is az
142 Kitérő - geometriai folytonosság A szemünknek nem csak az lesz folytonos, ami parametrikusan is az Nem teljesen szabatos matematikai definíciókat következnek
143 Kitérő - geometriai folytonosság A szemünknek nem csak az lesz folytonos, ami parametrikusan is az Nem teljesen szabatos matematikai definíciókat következnek A geometriai folytonosságnál paraméterezéstől független folytonossági megkötéseket teszünk: G 0 : a görbében/felületben nincsenek lyukak, nem szakad meg sehol
144 Kitérő - geometriai folytonosság A szemünknek nem csak az lesz folytonos, ami parametrikusan is az Nem teljesen szabatos matematikai definíciókat következnek A geometriai folytonosságnál paraméterezéstől független folytonossági megkötéseket teszünk: G 0 : a görbében/felületben nincsenek lyukak, nem szakad meg sehol G 1 : a csatlakozásoknál ha a deriváltak nem is egyeznek meg, de α > 0 úgy, hogy m i = αm i+1
145 Kitérő - geometriai folytonosság A szemünknek nem csak az lesz folytonos, ami parametrikusan is az Nem teljesen szabatos matematikai definíciókat következnek A geometriai folytonosságnál paraméterezéstől független folytonossági megkötéseket teszünk: G 0 : a görbében/felületben nincsenek lyukak, nem szakad meg sehol G 1 : a csatlakozásoknál ha a deriváltak nem is egyeznek meg, de α > 0 úgy, hogy m i = αm i+1 G 2 : a görbe/felület görbülete folytonos a csatlakozásban is
146 Catmull-Rom spline Ne legyen közvetlenül adott a derivált, hanem a pontokból számoljuk őket a következőképp: m i = p i+1 p i 1 t i+1 t i 1
147 Catmull-Rom spline Ne legyen közvetlenül adott a derivált, hanem a pontokból számoljuk őket a következőképp: m i = p i+1 p i 1 t i+1 t i 1 Ezután a megadott p i és a fentiek szerint számított m i adatokra páronként illesszünk Hermite-görbéket
148 Kochanek-Bartels spline A Catmull-Rom spline-hoz hasonlóan itt is számított adat lesz a tangens, de most három paraméter is adott hozzá: T : tension, T [ 1, 1] B: bias, B [ 1, 1] C: folytonosság (simaság), C [ 1, 1]
149 Kochanek-Bartels spline A Catmull-Rom spline-hoz hasonlóan itt is számított adat lesz a tangens, de most három paraméter is adott hozzá: T : tension, T [ 1, 1] B: bias, B [ 1, 1] C: folytonosság (simaság), C [ 1, 1] A Catmull-Rom spline-t kapjuk, ha T = B = C = 0

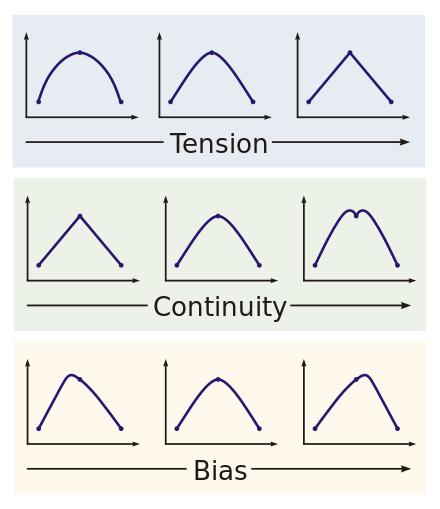

150 Kochanek-Bartels spline
151 Kochanek-Bartels spline A fentiek felhasználásával az i-edik szegmens két végpontjának derivált-értékei legyenek (1 T )(1 + B)(1 + C) m i = (p i p i 1 ) 2 (1 T )(1 B)(1 C) + (p i+1 p i ) 2 (1 T )(1 + B)(1 C) m i+1 = (p i+1 p i ) 2 (1 T )(1 B)(1 + C) + (p i+2 p i+1 ) 2
152 Tartalom 1 Geometria és topológia tárolása Geometria tárolása Topológia tárolása Szárnyas-él adatszerkezet Fél-él adatszerkezet 2 Görbék reprezentációja Lineáris interpoláció Polinomiális görbék hatványbázisban Hermite interpoláció Bézier görbék és spline-ok Subdivision görbék
153 Bézier-görbe kitérő- de Casteljau algoritmus
154 Bézier-görbe kitérő- de Casteljau algoritmus
155 Bézier-görbe kitérő- de Casteljau algoritmus
156 Bézier-görbe Használjuk a Bernstein-bázist: B n i (t) := ( n i ) t i (1 t) n i
157 Bézier-görbe Használjuk a Bernstein-bázist: B n i (t) := ( n i A b 0,..., b n R 3 kontrollpontok által meghatározott n-edfokú Bézier-görbe ekkor ) t i (1 t) n i ahol t [0, 1]. b(t) = n Bi n (t)b i, i=0
158 Bézier-görbe Használjuk a Bernstein-bázist: B n i (t) := ( n i A b 0,..., b n R 3 kontrollpontok által meghatározott n-edfokú Bézier-görbe ekkor ) t i (1 t) n i b(t) = n Bi n (t)b i, i=0 ahol t [0, 1]. HF: n i=0 Bn i (t) = 1 teljesül, t [0, 1]
159 Bézier-görbe Használjuk a Bernstein-bázist: B n i (t) := ( n i A b 0,..., b n R 3 kontrollpontok által meghatározott n-edfokú Bézier-görbe ekkor ) t i (1 t) n i b(t) = n Bi n (t)b i, i=0 ahol t [0, 1]. HF: n i=0 Bn i (t) = 1 teljesül, t [0, 1] A görbe nagyjából követi a vezérlőpontok poligonjának az alakját, de nem halad át mindegyiken! Ez egy approximáló séma
160 Bézier-görbe Használjuk a Bernstein-bázist: B n i (t) := ( n i A b 0,..., b n R 3 kontrollpontok által meghatározott n-edfokú Bézier-görbe ekkor ) t i (1 t) n i b(t) = n Bi n (t)b i, i=0 ahol t [0, 1]. HF: n i=0 Bn i (t) = 1 teljesül, t [0, 1] A görbe nagyjából követi a vezérlőpontok poligonjának az alakját, de nem halad át mindegyiken! Ez egy approximáló séma További részletek: Geometriai Modellezés MSc, Analízis (Stone-Weierstrass approximációs tétel)
161 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat
162 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat Bernstein-bázis néhány n-re:
163 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat Bernstein-bázis néhány n-re: B 1 0 (t) = 1 t, B1 1 (t) = t
164 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat Bernstein-bázis néhány n-re: B0 1(t) = 1 t, B1 1 (t) = t lineáris interpoláció!
165 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat Bernstein-bázis néhány n-re: B0 1(t) = 1 t, B1 1 (t) = t lineáris interpoláció! B0 2(t) = (1 t)2, B1 2(t) = 2t(1 t), B2 2 (t) = t 2
166 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat Bernstein-bázis néhány n-re: B0 1(t) = 1 t, B1 1 (t) = t lineáris interpoláció! B0 2(t) = (1 t)2, B1 2(t) = 2t(1 t), B2 2 (t) = t 2 n = 3: HF
167 Bézier-görbe Egyetlen kontrollpont módosítása az egész görbére hat Bernstein-bázis néhány n-re: B0 1(t) = 1 t, B1 1 (t) = t lineáris interpoláció! B0 2(t) = (1 t)2, B1 2(t) = 2t(1 t), B2 2 (t) = t 2 n = 3: HF Lényegében összemossuk a kontrollpontjainkat egymással a fenti függvényekkel súlyozva őket, ezzel megmondva, hogy egy adott t [0, 1] paraméterértéknél melyik kontrollpont mennyire játszik fontos szerepet a görbe alakjának meghatározásában
